11款现代悦动中控屏拆卸教程

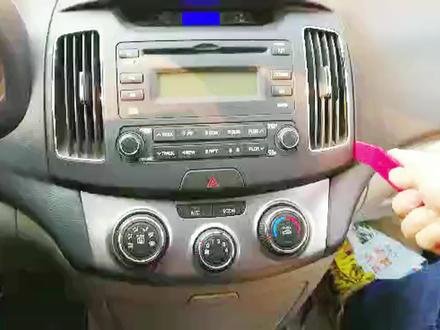

今天拆这个，一一悦动拿车板下去， 这神爵就下来了啊，这俩插头拔下来，这个外壳就拿下来了啊。 然后就是卸 cd 的这四颗螺丝，这四颗螺丝拧完直接把 cd 就薅出来，然后拔掉后边这三个插头， 把原车 cd 面板上这些螺丝拧下来，把这些配件都拆下来，把拆来的这些配件都安装在咱新的面框上，继续拧螺丝，插头都是专车专用，对插线材布置完， 然后接下来就是往导航上插插头，线都插完，开始上导航，使劲就完了。 一一悦动大屏导航 高清倒车影像嘎嘎清晰啊，实在， 音乐视频 ips 屏效果非常好。

呦呦呦呦。哎呦呦呦，哎呦呦呦。 洋汽车用品欢迎您。

你要慢慢瞧。

今天拆这个，一一悦动拿车板下去 使劲撅就下来了啊，这俩插头拔下来，这个外壳就拿下来了啊。 然后就是卸 cd 的这四颗螺丝，这四颗螺丝拧完直接把 cd 就薅出来，然后拔掉后边这三个插头， 把原车 cd 面板上这些螺丝拧下来，把这些配件都拆下来，把拆来的这些配件都安装在咱新的面框上，继续拧螺丝，插头都是专车专用，对插线材布置完， 然后接下来就是往导航上插插头，线都插完开始上导航，使劲就完了。 一一悦动大屏导航 高清倒车影像嘎嘎清晰啊，石子 音乐视频 ips 屏效果非常好。

今天拆这个一一悦动啊，搓板下去使劲撅就下来了啊，这俩插头拔下来，这个外壳就拿下来了啊。 然后这是卸 cd 的这四颗螺丝，这四颗螺丝拧完直接把 cd 就薅出来，然后拔掉后边的三个插头， 把原车 cd 面板上这些螺丝拧下来，把这些配件都拆下来，把拆下来的这些配件都安装在咱新的面框上，继续拧螺丝，插头都是专车专用，对插线材布置 完毕，然后接下来就是往导航上插插头，线都插完开始上导航，使劲就完了。 一一悦动大屏导航高清倒摄，影像嘎嘎清晰啊，实在，音乐视频 ips 屏效果非常好。

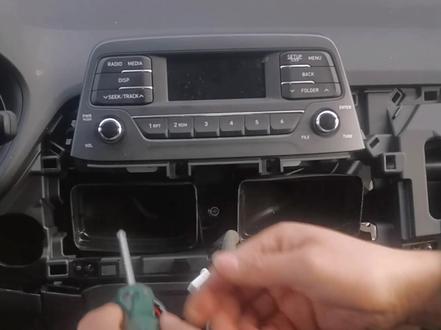

今天我们来装一台新款悦动的导航，现在来拍一下这个拆装教程。 拆开这个副驾驶扣板，这里边有两条螺丝，把它拆，我把这个装饰板，装饰板拿掉就行。插头拔掉， 主机的正下方有两条螺丝，把它拆掉， 左右两侧螺丝也得拿掉，就是用力 插头，把新机器的插头给他装好，原车插头对接安装行车记录仪 试效果，查看安装位置，测试倒车影像，把我们的这个大屏给他安装上去就行了，然后开始往回组装。

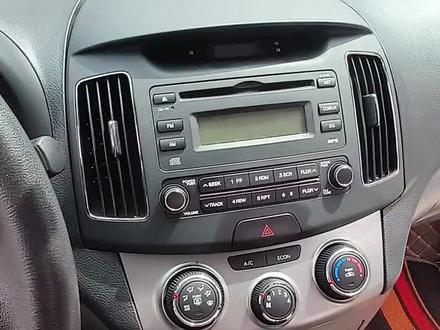

现代悦动安装教程啊，首先先把这个板子给敲开，这个副驾驶的侧板，把它拆松，上面有螺丝，两扣 拆下来之后把这个面板取下来，一整张的直接往外扣好，这样都拆松了，拆松了，把这个下面这个部位再把它撬出来，像这样子，然后才能把这个全部拿出来， 这样子就全部拿出来，这里有一个双闪按键的一个开关，把它拔掉，现在已经拔掉了， 这个是双闪按键的开关，呃，插头，他这地方有一个小卡子，要按下去往外拔才能拔的掉，然后把 cd 支旁边的饰板拆掉，里面有两个螺丝， 把它拧下来，就这样敲开，拿出来，好，两边螺丝去掉， cd 就能拿掉了，好，这个下面还有两颗螺丝都要把拧掉。 把主子后面的这个塑料的呃卡扣拆下来，然后换到我们的这个大屏导航上，既然这样的白色卡扣全部呃拆下来， 一一对应的装上去，好，现在装好了放在这里留着备用。然后我们的配线拿出来，这条线跟这个两个白颜色的插头，呃，直接是对插的，注意看一下插口，他这里有四个，那么就插在这这个插头上面， 不过这个也是插不错的，把两个插头插上去，就像这样插上去，听到咔嚓一声就说明已经插上了，这样就已经很紧了。

我不爱你， 记得点赞哦。

首先先把这撬开一点，把这个面板拿下来， 后边这个插头拔下来， 后边是个双闪的车头，先把这个双闪插头拔下来，然后这个是个小表，把这个这个小表这个插头取出来，使劲捏开了，找螺丝刀，把这四个螺丝拧下来啊， 把这两个插头还有收音插头拔下来就可以了。这个主机又拆下来了，这个主机这拆下来就是这样的。 然后这个是导航的倒车影像的天线，这个是倒车，倒车的两根线，倒车的视频线，这两根天线一个是从正面过来，一个是跑道， 要要从前面边门边跑到后面，能把这边天线可以粘在这个位置上， 如果信号不好的话，大家可以把这个线放到那个 a 柱那或者 a 这个里面 看，有 gps 线在这个位置，大家可以把这个长一点线可以卷一下啊，这个卷好的样子看一下，这个是 gps 线，这个摄像头线，我们从后面，从后面，从前面沿着这个缝，沿着沿着这这条线把它噎里面，把它噎里面跑到后面， 这尾线对插就可以了啊，这是电源尾线，电源尾线对插就可以，我现在插一下，插上之后这根是倒车视频的线，这黄色的是视频线，这个红色是倒车检测线，跟这个跟这有一个倒车控制线，他俩并到一起，用胶布缠一下，然后看一下 这个是插这头是插在导航后面的，这个是插在这个视频信号线上的 这样子，然后把这缠一下胶布，这个是插到导航后边的，这两根线是 wifi 天线，不用管它，看一下这是插好以后，这个是电线啊，就电线，电线出来这一根小线就是 usb 接口，是可以插到这可以原车的 usb 接口就可以用，就这个原车的就可以用， 然后这个是倒车倒车视频线，这插头是插在这个位置，这是 gps 天线，这是 gps 天线，这是收音机天线，收音机天线，收音机天线就这种，这就是收音机天线。把插好之后，这个就要插在这个地方，然后这个双闪开关插在下面，双闪开关，双闪开关，就这个就双闪开关插好就行了。 怎么有的时候你这个天线特别短，你看见没？然后我们这有根延长线，我们都会配一根这个延长线，看见没？ 这样的插上去，然后插在这个后面，再收紧贴线啊，检查一下，我们把它装起来，这前面都装好了，我检查一下这个黄色插头是倒车的倒车视频信号线，涂红色，红色的要接到这个主机上，这个倒车控制键，这电源插头，电源这个腰子壁线，这前面这样扣好了啊，看一下颜色合控 就扣好了。我们需要把这个捞出来点，把这个安上，把这个安上，安上一下一下往远推，这个后面就会就会插好，看一下后面安装好，对对准之后， 导航天线可以从沿着沿着这个从这来，从塞到这里面，然后跑到这后面， 从这可以把这个坐着拿拿出来，这个我们师傅已经装好了，好了，后面之后就是这样的， 看到没？外边线沿着这个黑边黑线穿过来，穿过来，然后把摄像头往外溜过去，需要把这个这个这个车需要把这个盖取下来，然后上面有螺丝，有螺丝把它拧下来，在摄像头跑的线的时候，一定要跑到这个带这个黑管这边，这边都没有东西，这样的也藏不掉， 摄像头看见没？这是装到这边，这边有一个这个摄像头，螺丝拧上就行了，这是外挂的，需要自己拧在里面，一般我们摄像头就像这种外挂的都可以拧到这个盖上， 我们 cc 带的这个小螺丝可以拧上去。这个是倒车挂倒挡有电的，这根线是这个倒车灯，看见没？这个灯泡一挂倒挡这个灯泡就会亮，这个是倒车灯，咱们这个摄像头这头这个需要需要接接在这里，然后还有这个摄像头供电，只接这个两根红线，两根红线并在一起接到这上面就可以接到这个上面就可以了。 看一下这个线就是这个倒车视频线，然后这根线是倒车检测线前面一样的，这个线就像这根线上，然后这个是倒车灯的线，倒车灯这根线来，这个是这个摄像头的供电线，我们要插在这个里头， 这个这样的啊，摄像头供电，然后这个黄黄的，对，黄的他最差， 然后这样子看到没？这个摄像头攻略性，然后这个倒车线，倒车动线接好就行，然后用胶布把这缠一下。
