三级电箱标准配置
粉丝4.3万获赞19.8万
相关视频

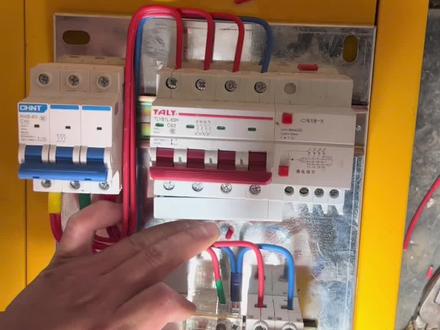

05:24查看AI文稿AI文稿看这个线太乱了，检查不让了，咱们重新配个虾子，配一个现场临时用电的三级箱，先把这个底板卸下来，然后拿出来配，拿出来配好配，咱们比量一下炸的位置，第一个炸咱们用的是四十三的， 完了分闸就多大都行了啊，咱们够用就行，总闸四十万就够用了。这个距离尽量靠上一些，中间留位置大一点或接线这块留个位置，咱们为了走线用啊。 完，今天咱们贴左侧靠漆，因为右侧这个空间，咱们接线用这个就可以发充电了啊，尽量往上一点，下面留空空间。接线 好，就这个位置，咱们看一下滑道下多长，滑道稍微长一点， 然后做一下标记。 咱们用的是亚美丁啊，这种石头亚美丁写 m 四的螺丝省事还快啊，长颈三个螺丝要固定好， 这个对准这个线，这个是剧中的啊， 好，往卡扎这个靠近边，这个留点缝隙， 第三个都给挨上。 好，咱们就掐线。第一个咱们先配蓝色零线啊，大概这么长就够用了，咱们这个线让他一根不断啊， 用胶布给他缠上蓝色的线，蓝色的胶布，咱们这个右侧是零线啊，每一个扎的右侧都是零线， 这个线大概就在两个闸的中间，好看啊， 跟他对齐再发掉， 再用脚骨缠上 零线，咱们都画上一根啊， 这也是右侧是零线啊，咱这个没有零线牌，因为是一个临时的三级箱，用三级箱没有零排，这个零线就这么串上了，到时候是主线上来的话，三个火压上面，零线就压到这个就可以了啊。 完了之后咱们用三根火线，咱们色不全都用红色的了啊， 这个也是不断的啊，稍微有点香， 加三根一边长的三根火线 有够，咱们把这形大概背一下，有够线完了，在这中间这块，这个打底下这个是黄绿红三根，一点一根，下面三个闸正好是二百二的黄绿红一点一根，这个三个火线，一个顶上是两根线，咱们不断折，直接给它扒开 这三个一边长 这三根，咱们分别缠上黄绿红的胶布，黄色 四圈，绿色红色一圈，两圈，三圈，四圈。 完了咱们先压红色的线啊，因为我俩跟这个线一样的重合啊，好看， 黄绿红红色是这个，那咱们给他下车，上面跟这个蓝线一样的重合 头拔下来， 剩下的两根线咱们就按照这个方法给他微出来就可以了， 再压绿色，再压黄色，这黄色有点 长了啊， 好，把这个按上 好完事，喜欢的话可以点个收藏啊。
1.1万周周兄弟
02:50查看AI文稿AI文稿配电箱的一二三集箱是啥意思？举个例子，新建的一小区引进一条十千伏进线，建了一个配电室，从变压器低压端出现零点四千伏到配电柜，这属于一级配电柜，再隐出现到每栋楼的配电箱，这是二级配电箱。 出现到每个单元楼的配电柜，这是三级配电最终入户。一般一级配电不允许直接带用电设备，二级配电后面会带动力设备， 因为他是三相电，三级配电就是试电二二零伏了。至于里面的设备也有所差异，一级配电柜里面一般有隔离刀闸、断路器、漏电保护器等， 二级里面是一个大的三相断路器，三级是单向的断路器，实际情况还要根据不同的用电负荷来选设备。一级、二级、三级配电的作 用以及用途都有哪些？一级配电箱柜施工用电配电柜是作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计。 如何建设部门有关施工用电规范标准，全套产品能组成完整施工用电三级保护系统，达到一机一闸一保护的目的， 非常适合各类达标工程。采用一级柜采用下进下出线前开门，主母线采用铜牌连接，接触良好，内带计量系统，安全美观，防雨相顶，适合野外工作。 二级配电箱适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准，全套产品能组成完整施工用电三级保护系统，达到一机一 杂艺保护的目的。二级箱采用内外门设计，外表喷塑，安全美观。防雨箱顶，适合野外工作。 三级配电箱也就是在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。 两级保护主要是指采用漏电保护措施，除在末极开关箱内加装漏电保护器以外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器， 总体上形成两级保护。一机一闸、一漏、一箱一锁的原则是指严禁同一个开关电器直接控制二台及二台以上用电设备。 此外，临时施工用电箱按有关国家要求一般也分三级防护。一级配电箱可以理解为工地或项目的总配电箱，一般一个二 级配电箱，各楼层或各栋楼的配电箱、三级配电箱及个用电器的最后接线箱可以活动，可以固定。切记，漏电保护开关是最后的从漏电保护开关接用电器要求一接一漏，不能多接。配电箱的要求可以按工程的用电方案。
6819电气资料

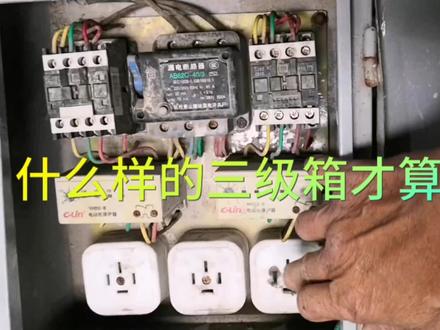

02:25查看AI文稿AI文稿大家好，我是糊涂电工，今天给你们讲一讲什么样的开关箱才是标准的开关箱。标准开关箱在任何工地上都能用，你说的开关箱工地上的朋友都知道， 但是什么样的开关箱是标准开关箱，可能就没有几个人知道了。像这样的开关箱， 他也叫开关箱，但是不标准，你看上面有一个漏宝，下面有三个插头， 还有这一种，上面一个漏宝，下面两个排插，能插四个。用电器漏宝还是住户用的漏宝，工地上是不准用这种漏宝的，有的工地管理的不太严，什么样的开关项都能， 只要达到三级用电三级保护就行了。哪三级用电三级保护呢？就是总配一级，二级配电箱一级，还有你的开关箱一级， 但是你要做标化工具，这个开关箱要求就高了，必须是标准开关箱， 而且必须是一箱一漏，一炸一机，也就是说一个开关箱只能给一台机器做保护作用， 坚决不允许两台以上的机器接在这个开关箱里。也有很多小老板也想买标准的开关箱，但是他不知道是啥样子的，如果有幸刷到我这条视频，那就再也不用为买什么样的开关 箱发愁了，这就是标准开关箱。我们打开开关箱看看里面的构造，一共里面有三个电器元件，最左边这个是熔断器，里面装的熔断丝也叫这保险丝， 这个呢就是漏电保护器，下面是一个接线端子，有的呢是工地需要也可以装个插座，但只能装一种插座，只能插一台机器的那一种， 这一种开关箱就叫动力开关箱，还有一种开关箱叫照明开关箱，我们下个视频再聊。
173糊涂电工
01:53

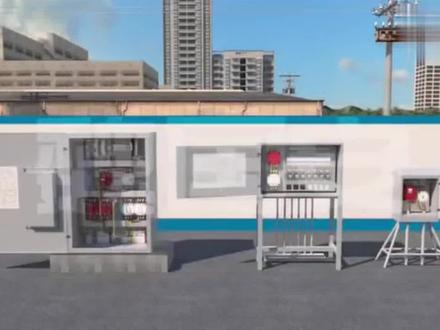

00:16查看AI文稿AI文稿有人问我懂不懂如何配置三级电箱，我直接把这个动画演示甩给他，动画逐步拆解，清晰可视，每一步都有所体现，工程小白也可以看得明白，工程人收藏一下，早晚可以用的上。
91大陈小匠

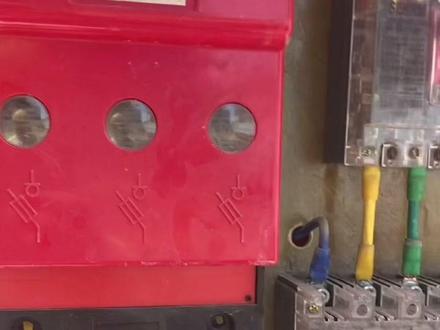

03:01查看AI文稿AI文稿我们今天来讲施工工地的三级漏电保护和配电系统啊，首先我们看到这个箱子啊，这是个呃三级箱，又叫做开关箱，我们看啊，他这里有应该设置一个这个隔离开关啊，但是他实际上没有装啊，实际上只是装了一个挡路器， 从断路器下来啊，然后又出来两个分的之路啊，这里又是两个断路器啊，这断路器大家注意啊，只有三根线啊，只管三根火线。 到了接下来我们再看这个就不一样了啊，这里就是有四根线的，就要控制零线的啊，这是漏电保护开关，设备的电就从这里引出啊，实行严格的一击一扎，每台设备只有一个电闸，让我们看 这个零线牌和地线牌，地线牌有一根地线啊，这是从电源线接过来的啊，另外一根地线必须要在呃配电位旁边啊， 设置这个接地桩，我们来看一下接地桩，这个接地桩的接出来的地线不光要接到这个三级配电箱，还要必须接到这个用电设备的电动机上面，或者是说他的这个金属外壳上面啊， 看到这个他电动机这个这里接了一个，然后这个小水泵这里也接了一根地线，这根地线还要接到这个我们设备的具体开关箱的这个外壳上面啊， 我们这个设备的开关箱如果从这个级别上面来算，那他就算四级箱了，我现在打开这个箱子就算四级箱，但是我一般就不叫四级箱了，就我们只讲讲到三级啊，证明就是设备的开关箱啊， 我们看到这开关箱是跟着设备走的啊，他就放在设备的旁边，一般不超过设备不超过三米啊，然后我们看二级箱，二级箱啊，他距离三级箱不最远不超过三十米啊，他放在一个用电设备相对啊集中的区域，然后 我们再要看到这个总配电箱就是一级箱，他是放在这个呃进场电源的区域啊。好，我们先来看看这个二级箱的内部构造啊，我们首先看到这个红色的最上端的这个是 带熔断器的隔离开关啊，他大家注意一下，他只能呃在不带复合的情况下进行通断操作啊，带复合的时候千万不要对他进行通断操作，然后底下这个是断路器啊，断路器就可以带复合操作了，这是总断路器。这接下来又分为四路啊，分的断路器， 断路器底下的这个是呃漏电保护断路器或者叫漏电保护开关啊，我们一般叫他漏保。呃， 但是大家注意一下啊，这个不是这样分级的啊，一级、二级、三级、四级不是这样分的啊，我们讲的主要是他的一个三级配电啊系统，或者说是三级漏电保护系统，也就是说我们在 配电房有一路呃漏宝，然后在这个二级箱有一路漏宝，然后我们到三级箱又有一路漏宝，这样是一个三级构成一个三级漏电啊，三级这个漏电保护系统，或者说也是 同时也是构成一个三级配电系统啊。然后我们再看这个零线牌和地线牌，这个和三级箱都一样的，他这个地线也要也要接一个重复接低啊，也要重复接低，要打一个低装，那具体在哪打我们看不到，然后这里就是出线了啊？这里就是到三级箱的电源，是三箱五线之。
2087波哥PLC电工自动化

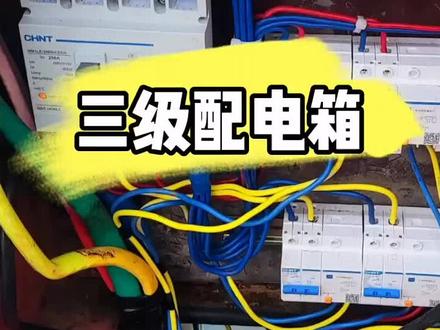

00:28查看AI文稿AI文稿这是网友配的三级电箱，是宿舍用的用电设备，主要是空调一点五匹，电，热水器三千瓦，蒸饭柜三千瓦，办公区电脑打印机大海三千瓦， 总开是二百五十 n 带漏电动作，电流一百至三百兆安，可调试动作时间零点一秒，分闸是六十三安 c 型漏电开关。大家觉得有哪些问题，欢迎评论区留言。
130三一电工
00:44查看AI文稿AI文稿杨姐，我看不懂这个图纸，这个配电箱要怎么装啊？这么简单的三级配电箱都不会装？滚开！要么来 看我的。这就是三级配电箱，它的主要器材有隔离开关、熔断器开关、防水插头。红色插头代表三百八十伏，蓝色插头代表二百二十伏。 电箱材质是冷扎钢材，它主要用在建筑工地临时用电。看，这就是完成好的三级配电箱。 哇哦，你看这些线路器件都是摆的整整齐齐的，懂了没有？懂了，等一下，这一片都是你的啊！
91成套配电箱-杨姐

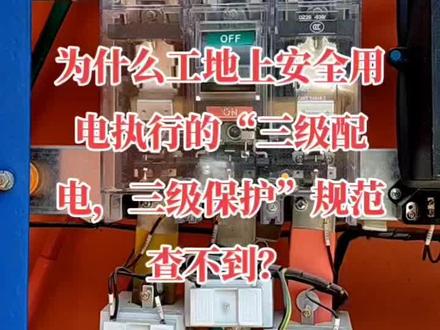

04:45查看AI文稿AI文稿为什么工地上安全用电执行的三级配电三级保护非凡查不到呢？因为压根就没有三级配电三级保护他这一说， 没有这个规范。那么安全检查要求的三级配电三级保护他的依据，他出自哪里呢？我们现在执行的是二零零五年颁发的 gg 四六 施工现场临时用电安全技术规范，他这个标准我们执行是这个标准，他总则规定三项四间制低压配电系统必须采用三级配电和二级漏电保护系统。 所谓的三级配电是指配电系统各级应设置配电柜或者是总配电箱，分配电 电箱和开关箱。二级保护是指两级漏电保护，在配电箱或者总配电箱设置一级漏电保护，在开关箱设置第二级漏电保护。 注意看这张图，变压器出来之后，总开关，总开关出来之后一级漏电保护，然后是二级分配电箱，这里面是 pn 混合线，到这里是二级分配电箱到三级开关箱，三级开关箱也是漏电保护开关，但是这里 这个分配开关在工地上他是不允许你存在的，也这就是误区的所在。我们生活中安全配件的使用实际上指行的是标准的 tn 杠 c 杠 s 系统 tn 杠 c， 从这里可以看得出来，他出来是四条线， 他是四条线输出，这个看得清楚。变压器四级出来的时候是四条线，四条线经过这个电箱之后，因为电箱里面是三匹开关，他没有断开这个零线，所以说这个时候 n 线和 pe 线，他是 e 根线，也叫 pen 线，他输出是四条线， 从这里看 t n 杠 s， 它是五条线， 它是五条线输出。还有这里 t n 杠 s 是五条线，这里的送电采用的是 t n 杠 c 系统。 t n 杠 c， 这个 c 之前的 视频讲过，他是一句英语坑掰了合并的意思的第一个字母，什么是合并呢？ brt 中心点出来这条线，他既是 pe 线，他也是零线，所以他叫 pen 线，他送电， 他是四线制。四线制出来之后，经过总开关，总开关四线制出来之后， 到我们用户端的时候是 tn 杠 s 系统。 tn 杠 s 这个 s 之前视频也讲过， s 是分离的意思，是英语 supper supper 的分分离的意思，他的第一个字母分离是什么意思呢？因为到这里他就分出来了 p e 和 n， 这是 n 线来是 p e， n 线到这里就分出来， n 线要进漏电保护器，而 p d 线到裸露设备金属外壳，他从这里他就分开了。所以说我们用的是 tn 杠 c 杠 s 系统，就是说 pn 线送电是四线制，四线制到我们用户端的时候，我们执行的是五线制 tn 杠 s 系统。 工地上安全检查，他是按 tn 杠 s 安全配电系统来执行的，也就是说三级配电，三级保护。 因为无论厂房、住宅还是工地上，他都是局域供电，都有自己专属的变压器，供电半径他都很小，你这样总电源送电来，他就已经含分离出来的 pe 线的五线了。 总开关箱开关是带漏电保护功能的二级配电箱，它也是五线，它含单独过来的 p 保护线，它 要求是二级配电箱一砸一漏。这里面也设有带有漏电保护功能的开关，直至开关箱，也就是我们所说的三级箱，要求也是一砸一漏，设有带有漏电保护功能的开关，同时砸要求有可视分段点的这种开关， 开关透明或者是隔离式开关，所以安检部门检查自然他就会要求你用电单位必须执行三级配电、三级保护。
1412电工叶师傅（电工技术分享）

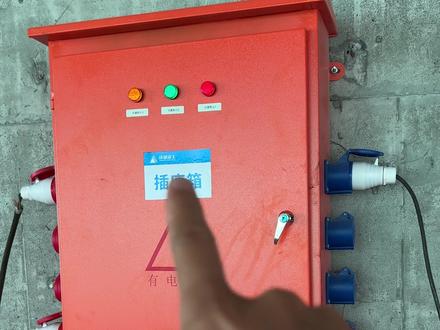

02:49查看AI文稿AI文稿来看一下我们这个三级配电箱，也就是这个插座箱，它里边有哪些构造以及这些。左边这个线路和右边的线路有什么区别？这边呢是二百二十伏的，它是有四个是由下面这个一二三四这四个设备来控制的，而 左边的呢是由上边的一二三四他来控制好。这个呢是三百八十伏的动力电，你看啊， 火线火线火线，一个零线啊，他这个是一个四 p 的漏电保护器，当他如果用电设备万一有轻微的漏电的话，他会在零点一秒之内 跳闸，漏电电流是这写个零点零三 a， 就是三十毫安。上边那个呢是一个树壳断路器啊，他你就给他理解，就是一个 比较大的很大的一个空气开关，空开他就起了一个接通和断开的作用。接着呢上面这是有出来三个按钮，一个是黄绿红，他代表我们的三条火线，他是对外边有一个指示灯， 指针呢如果这三个灯是亮起的，就证明这三条线路是正常的。接着呢上面这有一个电路表格，他告诉我们呢，一条总线进来，后面呢分出来这个四个三叉三十二安的，这个是二百二十伏， 漏电电流是三十毫安，这个跳闸的时间是小于等于零点一秒。后边这几个呢漏电电流跟响应时间也是都是一样的，但是后边这这是五叉三十二安，这几个呢他就是三百八十伏。而且呢啊每个月都要有一个 检查表，每天检查表按照不同的选项对着进行一个检查，看他是否满足我们的规范要求啊。这边呢就是三百八十伏，来看一下线呢会更粗，里边是五个孔， 五个孔，三个火线，一个零线，一个地线五孔，他这盖呢有一个弹簧，他起到一个防水防尘防脱落这么一个作用。 那对应的呢，那这边就是我们的二百二十伏了，这个呢明显看着他要细一点啊，这你看火地灵三条线路，而且呢还有一个重要一点，各位就是我们的金属外， 这个箱门和这个金属体他都要有一个重复接地，用的编织软铜线进行一个接地。好，所以呢在这线路下面这有一个黄绿的线路， 专门的技能接到咱们的镀锌扁铁上，这个呢是我们的一个电缆，给这个配电箱来供电。好，里边相关内容比较多，关注我，咱们下个视频来说一下一级配电箱它里边的各种塑壳断路器，空开漏保长什么样子，咱们下个视频再见。
1873肖鸿昌建筑

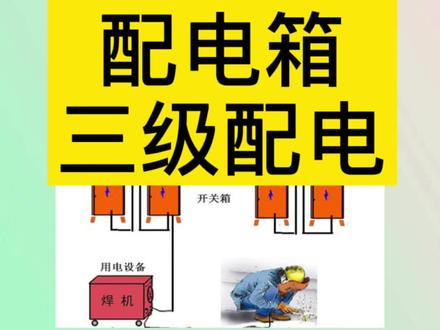

02:00查看AI文稿AI文稿今天和大家聊一下三级配电，先介绍一下配电系统的一个设置，配电柜或者是总配电效是一级配电，分配电效为二级配电。开关箱呢称为三级配电。规范要求呢，施工现场必须达到三级配电的要求。 三级配电的一个原则呢，是指经过总配电箱，也就是一级箱，或者说呢是配电实力的配电开关柜开始依次经过分配电箱，也就是二级配电箱，再到开关箱，三级配电箱或者说呢设备的专用箱，最后呢才能到达运电的一个设备这种 三级不同层次的逐级配电呢，所以呢，也就把这种配电系统呢也称为三级配电。先则总配电箱，分配电箱，三级箱也就是开关箱都要设漏电保护，可以做到一种逐级的保护。三级配电呢，还有个原则就是分级分路的原则，从一级 像二级配电的是可以分路的，也就是说呢，一个总配电箱呢，可以分若干个分路，像若干个分配电箱配电，每一个分路呢也可以分支再接呢若干个分配电箱从二级向三级配电呢，是同样的原则，也可以分路，就是一个分配电箱的可以分若干个分路，像若干的开关箱配电，而 而其中的每一个分路也可以连接若干个开关箱，从三级开关箱向运电设备配电的就不行了，就必须实施一降一机，一砸一漏，就不存在分路的问题了，也 就说呢，每一个开关箱只能连接控制一台与他相关的运电设备，或者换句话说呢，每一台运电设备呢，必须有其独立专运的开关箱，配电箱设置呢，还有一个位置的原则，总配电箱呢，应设在靠近电源的区域，分配电箱呢，应设在运电设备 或者说呢复合相对集中的区域。分配电箱与开关箱的距离呢，不得超过三十米。开关箱与其控制的固定的设备只 直线距离呢，不要超过三米。配件箱和开关箱周围呢，应该有足够两个人同时工作的空间或者是通道，不得堆放任何妨碍操作维修的物品。
3081砼韵教育咨询

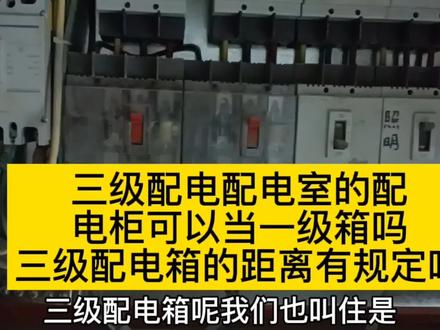

01:27查看AI文稿AI文稿我是电工老宋，咱们说说那个三级配电，这三级配电啊，大家都说了，配电十的那个低压配电柜算不算一级配电箱？这是不能算的啊，和那个 赣县那个种配电箱，那都属于记录种的配电柜，我们说的是三级配电，说的是现场的三级配电，我们这个是一级配电箱，一级配电箱我们一个供着长正面，一个供着是二乘台车，然后我们去看我们的二级型，我们这个一级箱和二级箱的距离不能超过一百米。 好，我们的一级配电线在这，二级配电线在那个台车上面。好，这是我们的二级配电箱。二级配电线也叫分配箱，每一个开关带一个三级配电箱，三级配电线呢，我们也叫住是设备箱。好，上面是一个前压过前压保护器。好，我们再看一下我们 三级配电箱，好，这就是二级配电箱下来的三级配电箱。三级配电箱呢，我们也叫做设备箱，设备箱呢，他就是就是说 一机一箱一扎一漏的标准配电。你看我们这就是一个箱子，一个开关， 一个漏宝，带一个设备都是这样的，因为这个是安全台车，打混凝土的比较脏，里面是比较干净。我们这个二级箱和这个三级箱的距离最远不能超过三十米，这个设备箱控制这个设备最远不能超过五米。
129豫北电工老宋

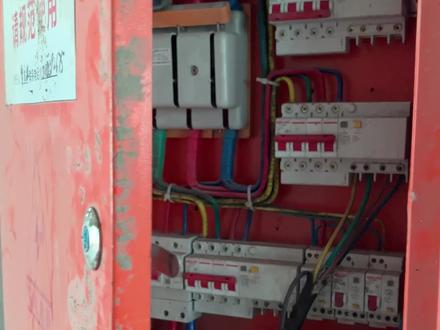

02:39查看AI文稿AI文稿班主的电工咋就不记心呢？这个门一定要给他锁起来，上面这呢有一个电路表，这是一个每日的巡查记录表，接着呢一个箱子跟箱门，他俩之间呢要用一个编织软铜线把他俩连接到一起， 就是我们的接地线，这呢专门一排排线，上面这是有一个防雾刀开关，看这就一个大闸刀开关，这个标志他的一个电压，还有他的一个电流值。 好，他呢是控制四条线路，黄绿红蓝，上边是进线，下边是出线，之后呢从里边给这几个线路一二 三四五五个地方来进行供电。这个呢是我们的三百八十伏的漏电保护器，你看按着这个黄色按钮，他妈他就会跳闸， 我们现在把它推上来，推上来之后啊，按一下瞬间跳闸，就证明了他是正常的，可以用于保护人，万一漏电的话，他会自动跳闸。这个是一个漏电的一个按钮，这个呢把它推上去之前先要把这个恢复了 才能按上去，如果呢我们这没按，你看我是推不上去的，对吧？接下来呢这个三百八十伏的漏宝，漏宝， 这个也是三百八，这个也也是三百八啊，虽然他形状不一样，但是呢你看他控制四条线路，一二三四一二三，哎，这个呢是控制三批的， 三批的漏电保护剂，这个是四批的漏电保护剂，这个呢很显然你看他的线路呢，进的线路就更大，他控制的这个电流，看这写个是一百安，呃，这个 这个是 c 六十三安的。接着呢这边每一个上面他都会有一个电流值， p 加 n， 然后呢一 p 值的就是这个闸刀是控制一条火线，而这个呢零线是属于接通的状态， 这个是二百二十伏，这几个呢都是三百八十伏，线路呢都是从上边进来，下边出来，如果这条线路他没有用电，那就给他处于关闭的状态。 来，先看这这条线路啊，这个线路接的有问题啊，这个线路应该接到二百二上，这个不能接到这个三百八上，这个小线接到这就比较合适，你占用这个三百八的位置 啊，但是你接的线就接两根啊，你两根他也不是三三百八呀，二百二的，二百二要接到这个小的当当了。 我正在拍个视频，不然有工人过来还以为咋回事了呢，我们做一个记录。
671肖鸿昌建筑

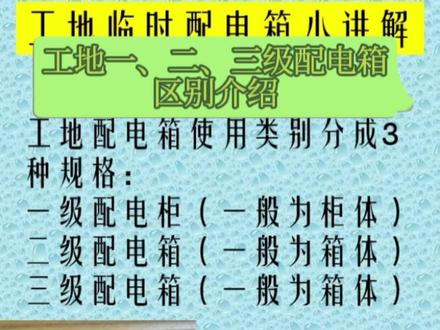

00:39查看AI文稿AI文稿工地零食配电箱主要分为三种，为一级配电箱、二级配电箱、三级配电箱。配电箱内采用三箱五线制，各规格有它的专用用途。 一般来说，一级箱用来给二级分配电，二级箱用来给中小型设备供电以及给三级配电。 三级箱用来小型设备使用。一级配电箱由电压器供电，为施工现场所有设备供配电。二级配电箱由一级箱供电，为三级配电箱或者部分设备配电。 三级配电箱由二级箱供电，给现场施工设备直接供电，如电焊机、切割机等工具。有互动评论区留言哦！
1190小南电讲课堂

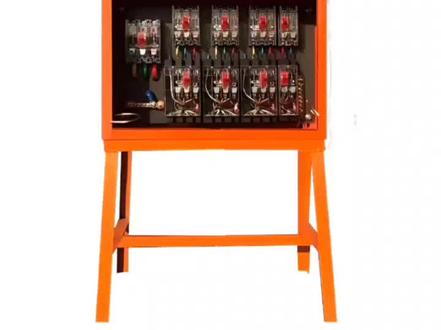

01:10查看AI文稿AI文稿配电箱的一级、二级、三级箱是如何划分的？根据电压级别划分的一、一级配电箱 输入电压高于 ekb 十，使用通常应根据建筑部的供电情况、功能性质和用电负荷进行合理规划设计，从而确保电气系统的稳定性和安全性。二级配电箱主要作为公共区域和特殊用途设备用电所使用的箱， 其输入电压通常在四百伏以下。对于不同的建筑物和用电设备，二级配电箱需要根据电气设备复合和分布规模等因素进行细分和分配。 三级配电箱主要作为局部配电的设备，直接面向各类单元使用者，输入电压通常在四百伏以下。负责调配各类小型动力 设备、照明设备等用电设备。除了电压级别之外，同时还需要考虑到用电部分功能性质、功率分配、安全防护等因素的影响。深圳新一能关注一下呗！
