电动车充电器如何改可调电源？干货来了！闲暇时间用电动车充电器改装了一个可调电源，装在一个小盒子里，方便又实用，一定要做好隔离防护， 但是还没安装散热风扇，这是电压表，从三点三伏能调到九十伏，非常完美。 下面看电路图，看看是如何改装的吧！这是一个普通的四十八伏电动车充电器电路图。首先准备两块同样的电源板，一块作为主电源板进行调压使用，另一块只作为副电源给主电源芯片二次供电。 现在看一下改装方法。首先把主电源板上的二次供电给断开，切记，一定要在二次供电绕组与整流二极管连接处断开，因为二极管负极通过启动电阻连接着三百一十伏高压直流电，否则又触电危险。 第二步，同样断开第二块负电源板二次供电。然后把负电源二次供电绕组输出端与主电源二次供电整流二极管正极焊接起来，无论主电源变压器输出如何变化，主芯片供电也不会变，也就失去自动控制了。 第三步，把主电源 t l 四三幺的下拉电阻改为一个二点七 k， 把上拉电阻改为一个一百 k 可调多圈电位器串一个一 k 电阻就可以了。提示一下，如果光偶二角连接的事变压器次级十二伏负绕组，也得先断开整流二极管， 将第二块副电源十二伏连接到主电源变压器次极十二伏，这部分转灯电路就没用了。另外，在这里断开三五八反馈回路，这是改好的电路图，按照本图节点连接好就 ok 了，简单吧？赶快 diy 一个吧。

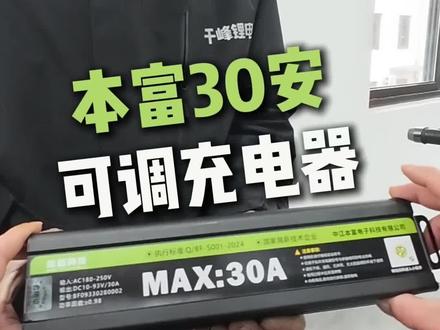

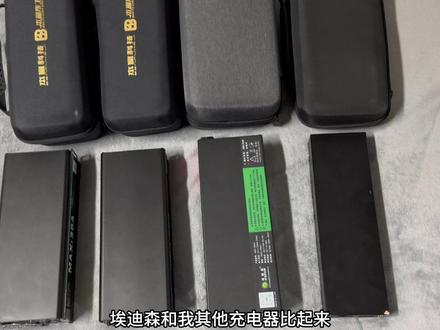

四百出头的电压电流双可调的三十安充电器啊，看一下怎么个事。首先他给了个包啊，这是线材啊，先看一下线材， 这是他带了个锁扣啊，电源输入线啊，带了个锁扣，看一下规格， 三乘以二点五平，十六万的插头，没毛病。输出线 x t 九零公转，母指十号硅胶线啊，约等于五点三平左右。看一下充电器本质啊， 爱迪森电压十到九十二点四伏，电流三到三十安。两边都是可以插拔的啊，这边是一个叉 t 九零空头，这边是个瓶子口，都可以插拔啊，大铝壳 他这边是有可以按键操作的。咱们对比一下这个镜品啊，他的三维啊，就是比本幅要长一些啊，长个差不多两公分吧，宽度厚度都是基本上一样的。 呃，本幅两边看这个接口都没有保护措施啊，他这边都有一个这个硅胶套， 都是一个万转大风扇，还有啥区别。哦，对，本服只能通过小程序控制，艾迪森这边是有实体按键的，看待会通上电演示一下。这下对比一下他俩的包， 看艾迪森的能大一些。大一些的好处就是放线啊，线材很方便啊，再放一根都没问题。本服这个做的小巧啊，他可能放线就要稍微挤一下啊，这都是小细节啊，无所屌位。 先看输出线啊，他俩的输出线我刚对比一下，这他妈就是一个供货商吗？都是十号硅胶线啊，这就不比了，没一点意义。输出线啊，基本上也是一样的，这就是互相，就是竞品。 艾迪森的能高级一些，他多了一个这个锁扣啊，这是本服的。没有啊，陷阱都是一样的。 现在给他俩通上电啊，他们两个都是十六安的大插头，家里插板都是十安的，所以说我拿转换器。呃，插上就可以用了。转换器自备啊，他俩都不带这种十六安转十安的。 嗯，看一下啊，屏幕那必须是爱迪生大显示内容也是这边更丰富啊。本服必须用小程序，他的话你看这边就跟大炮一样的啊，电压电流功率温度都可以显示， 方案都差不多，什么四段式充电，横压横流啊，防反接，什么短路保护这都有。相比之下他的优点就是售价有明显优势，功率差不多，屏幕可以在这边调节，不用进小程序。 本服是三防漆工艺，爱丽丝是灌胶，大家喜欢哪一种？现在咱们进货小程序看一下，扫码 哦，这边是显示啊，电压电流电量做的很简洁。哦 哦，有高级设置，锂电模式，千色模式。呃，这小程序确实简洁。呃，如果咱们一般你只有一个电池的话，你就用这啊，懒得进小程序是麻烦死了。 在这调整好之后他下一次就会保存你上一次设置啊，就直接插电池就可以了。呃，他没有具体的要求，你可以先接电池，也可以先接充电器啊。没有说必须先接哪个啊，随意就可以。 艾迪森和我其他充电器比起来啊，整体带线带包的收纳体积啊，都差不了多少。简单总结一下，他在四百出头，这个价位都差不了多少。简单总结一下，他在四百出头的标线啊，跟精品丝毫不落下风。 然后手动小程序啊，双可调两边啊，输入输出线啊，双插拔万转的滚珠大风扇，目前在售的都是改良过的，可以随着功率进行无级变化，就没有那么吵了。 再一个就是它是灌胶工艺啊，防尘、抗震、导热，带了个大包，室内禁止充电啊，还是注意安全，等下期咱们把它拿出去啊，看一下跟竞品共同充电，到底谁更吵，哪个更好用。

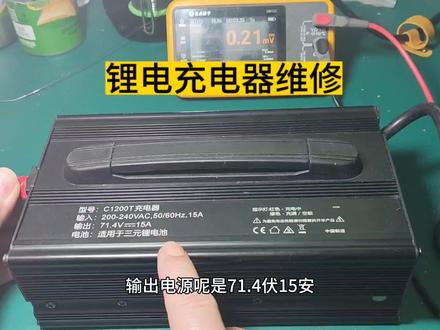

大家好，给网友来修一个锂电池充电器，输出电压呢是七十一点四伏十五安，这个充电器呢现在是通电指示灯不亮，现在拆开看一下是什么问题。 先来看一下这块板子，这个充电器呢它也是有维修过，这边呢有这个焊接过的痕迹，这边呢它还飞了一根线，看一下背面，背面呢这边也是有焊接过，还有这边这边呢有两个电阻呢已经烧黑， 这个继电器呢他有拆卸过，我测量了一下，他这个整流桥和这个主缸管呢都是没有问题，现在他主要烧坏的就是这个辅电部分这部分电路，这是他这个辅电变压器。 上面这个继电器呢我就先给他拆了下来，看一下这个继电器，这边呢已经烧糊了，这个板子上面呢有这个铜皮呢已经炸断，所以他这边呢飞了一根线。再就是他拆的时候呢这个焊孔呢都已经拆坏。 现在他主要烧坏的就是这个氟电部分，这边的好几个电阻呢都已经烧黑，这是他氟电的这个抗压管呢已经击穿。再就是这边这几个电阻， 这是他这个电流检测电阻，这个电阻呢已经开路，还有这个驱动电阻也是开路状态，这边这个电流反馈电阻也是开路状态。但是这个电源芯片呢，我测量了一下这个芯片呢好像是没有问题， 现在初步测量的这个芯片呢是没有问题，先把这边这几个烧坏的电阻和这个康管呢给它更换一下，现在这个辅电部分烧坏的原件呢就全部已经给它换好，这个继电器呢先不给他装，先来通电，看一下这个辅电能不能正常， 可以看到这个指示灯呢已经亮了，说明这个辅电呢已经正常，测量一下这个辅电电压 十六点六伏，正常稳定，再测量一下这个三百伏电压，三百一十伏三百伏电压呢也是没有问题，现在这个主电呢是没有电压输出，他应该是接上这个电池之后，这个主电才会启动， 现在这个辅电呢就已经正常，把这个继电器给它装上去，再来带副载看一下，看有没有问题，现在呢就全部装好了，带副载来看一下能不能变红灯散热风扇能不能启动， 可以正常变红灯散热风扇呢？已经启动，看一下副载仪上面电压七十一伏，电流是二点九安，调一下电流还是七十一伏，那么这个充电器呢就没有问题了。

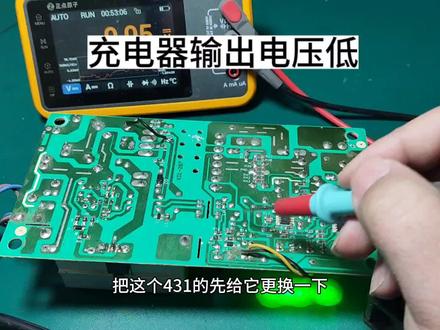

看一下这个芯片的供电，在来回的跳变，这是一个老铁发过来的四十八伏五十安时的充电器，充电电流呢最大是六点二安，这个充电器什么问题呢？他也没有说，那么现在拆开看一下， 先来看一下这个板子，正面呢还是比较的干净，看一下背面这个充电器呢也是没有维修过， 先来测量一下，看是哪里的问题，它上面呢没有装这个保险，看一下背面这边呢这段铜皮呢特别的细，它就相当于是一个保险，这边呢也是没有烧断， 那么这个康管呢应该也是没有问题，零点五康管是没有问题，四个整流二极管呢应该也是没有问题。 现在先来通电看一下，看这个输出电压呢正不正常，现在呢已经通电，但是这个指示灯呢它没有亮。测量一下三百伏电压看正不正常，三百二十伏，三百伏电压呢是没有问题，测量一下芯片的供电， 十一伏到十五伏之间呢，再来回的跳变，算一下有没有五伏极重电压，没有五伏极重电压，先给他断电，现在呢把这个启动电阻呢直接给他短接掉，加一个二十伏的直流电压，看这个芯片有没有五伏极重电压。这个电管理芯片用的是一个三八四二， 算一下这个输入电压十八点九伏，算一下芯片的供电，十八点九伏，看一下有没有五伏基重电压，五伏基重电压呢是没有问题，那么他有这个五伏基重电压的这个电源管理芯片应该是没有问题。 又检查了这个驱动电路呢也是没有问题，最后通过跑电路呢发现这个充电器和别的充电器呢他是不一样，他这边呢有两个光藕，一个光藕呢是稳压，另一个光藕呢是控制充满电之后呢自动断电，让这个三八四二呢停止工作。 那么为什么通上电之后呢，这个三八四二没有起正，我们来看一下这个电路呢，就知道这边呢是他的三百伏正极，三百伏正极通过一个电阻限流，然后到这边再通过一个电阻限流到这边一个三极管的基极，这是一个 n p n 三极管，然后呢这个三极管的极电机 到这，通过一根跳线到这边，到这个三八四二第一脚来看一下这个三极管的极电机到这个三八四二第一脚，它是导通的， 也就是说通电之后，这个三百伏电压通过限流到这个三极管的基极，让这个三极管导通，它就会把这个三八四二第一脚拉低到 d， 这个三极管的发射极呢，它是连接的 d， 所以说通电之后呢，这个三八四二他不能起正，只有这个光藕导通之后，他把这个三极管积极的电压呢给他拉低，让这个三极管不能导通，这个三八四二才开始起正。那么这个光藕他要导通的，必须接上这个电池之后，通过电池的电压 送过来之后，让这个光藕导通，把这个三极管继续的电压给它拉低，现在还是通的这个二十伏的直流电，这个指示灯没有亮，现在我用这个镊子呢，把这个光藕的三四角呢给它短接一下， 可以看到这个指示灯呢已经亮了，现在来测量一下这个输出电压，现在这个输出电压呢只有三十二伏，正常的话输出电压应该在五十六伏左右， 费了半天劲，现在呢才确定这个充电器的故障呢，就是输出电压低，再来测一下这个文压管偶的一二角的电压 一伏，说明这个文压管偶呢它已经导通。再测量一下这个四三幺二点五伏，这种电压一点四伏， 那么现在这个四三幺他这个控制级只有一点四伏的电压就已经导通，那么应该就是这个四三幺呢有问题，把这个四三幺呢先给他更换一下，看能不能正常，这个四三幺呢就给他换好了，再来通电，看一下能不能正常。 现在还是短接的这个启动电阻，还是给他直接通这个二十伏的直流电，还是短接一下这个光藕的三四角紫灯呢已经亮了，再来测量一下输出电压， 五十六点二伏，现在输出电压呢就已经正常。再来通这个交流电，看一下还有没有问题。现在这个指示灯呢已经亮了，这是反向加的，这个直流电压三十三伏，还没有接这个二百二十伏的交流电，现在来通电，看一下能不能正常。 测量一下输出电压，五十六点二伏正常稳定。再测量一下三百伏电压三百一十四伏没有问题，再测量一下芯片的供电，十三点五伏正常稳定。最后再来带风扇，看一下能不能变红灯，散热风扇能不能启动， 现在呢已经开始充电，散热风扇呢已经启动，看一下负载仪上面输出电压五十八伏，电流一点五安，调一下这个电流， 电流二点四安，电压还是五十八伏，那么这个充电器呢？就已经没有问题了。

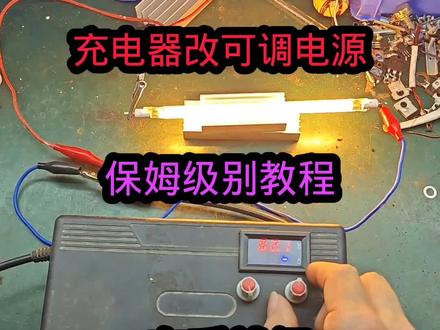

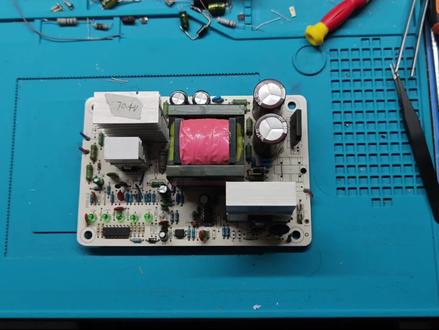

大家好，今天我给大家分享一个充电器改口条的案例。充电器改口条我之前也做过一次， 因为那次使用的充电器，它的功率比较小，实际使用起来的意义并不大。这次呢，正好我手上有一个闲置的大功率充电器，它是六十伏五十安时的，我看着做工用料还不错。 然后这期呢，就出一个视频吧，那次的话也没出视频， 然后我们就改装成零到一百伏可调，然后电流从零到十安， 来吧，我们言归正传，闲话少说，我们充电器给卡掉之前呢，最好先跑一下电路，先把这个板子分析分析，熟悉一下它的电路结构，还有元气垫，这样能起到事半功倍的效果。 嗯，我们首先呢先确定一下它的电源管理芯片的型号是不是三八系列的。比如说我这个充电器，它是 utc 三八四五 d 这个电源管理芯片，他的启动电压比较低，一点八点五伏以上就够了，如果是三八四二或者是三八四四，那他的启动电压就要在十六伏以上了。 如果我们的辅助电源小板是十二伏的，那我们就需要改一下，把它的辅助小板二次供电抬高到十六伏以上， 这样来满足我们的电源管理芯片它的工作需求。然后呢，我们要找到全集的两颗绿波电容，我这个充电器有两个绿波电容大电容， 一般来说的话，充电器有一个就够了，但这个充电器嘛，它的用料比较足，用了两颗。然后我们把这个电容给后面给标一下，这边是正极，这边是负极。 最后呢，我们要找到充电器的启动电阻，我这个充电器它的启动电阻是这两个，这边一个还这两个， 我在后面标了这也一个启动电这个意思，我这个充电器它比较特殊，它不是从搭电容的正极引过来的，它是直接从交流部分火线或零线 直接引，直接接了两个启动电阻，然后接到三八四二的第七脚， 这个没有关系，我们只需要把这里给它断开就行了，或者你把这两个启动电阻给拆掉也行， 这个没什么影响。最后呢我们要找到哦，忘了给大家说了，我们这个电源管理芯片呢，我们确定一下之后，我们要把它的引角给标出来，有缺口的左边呢是一角， 比如说这边这一角、二角、三角、四角、五角、六角、七角、八角，朋友把标出来可以看到我这个是七角，我们就好看一些。嗯，之后呢我们找到二次供电的快恢复二极管， 我们把这个前面给它切断，方便我们接辅助电源小板的二次供电。 嗯，还有就是如果我们的二次供电有限流电阻，我们就要需要找根导线把这个限流电阻给短接了，这个这个是限流电阻，我找根导线把它短接就可以了。 最后呢我们要找到光藕的一角和二角， 有圆点的是一角，然后我们在后面标出来，这是一角，这是二角，这三角，这四角，我们需要把，我们需要把一角和二角这里断开，或者你把这个光藕的一角、二角给拆出来也可以， 方便我们接可调小板的光藕的一角和二角。还有就是我们需要找到自己的辅电的快恢复二极管这里给它断开。 最后呢我们再确定一下他的输出电容的耐压值符不符合我们的要求。我们的可调电源是零到一百伏，那我们的绿波电容啊，就要耐压值在一百伏以上， 但是呢我们这个充电器它的输出电容是八十伏，三百三十微法，它的内压值只有八十伏，我们就需要更换一个一百伏以上的滤波电容，更换两个，我这里有两颗 一百二十五伏，三百三十伏，回头我们给他更换两个就可以了。 好的，这里我已经调开了，你再把启动电路断开就可以了。拆拆这个吧， 其实还得划，比较省时间，划断省时间，我再给孩子给它拆掉， 反正后面我想使用这个充电器了，以后给它再重新改回来。好的，这里已经断开了，还不下来啊？ 嗯，没什么了，现在没什么了，我们已经把它断开了。七角的供电这里给它断，其中电阻给断开了，还有二次供电的限流电阻给短接了， 然后二次供电这里给它断开了。还有光藕的一角二角也给断开了，然后次极的辅电也给断开了。 嗯，藕还有我们的输出电容我们要更换一下，我们把这两个电容给拆掉。 好的，我已经给他找到了， 我们来测一下这个输出电容，看他符合要求吗？ 一百二十五伏，三百三十微法，我先短截一下， 我们实测是三百零六微法，低至零点二四，零点三四，还可以这一个呢， 这个是实测是三百零七微法，低至零点一五，也是好的，也是好的。可以。好，我们把它装上去， 注意正负极啊，不要装反了。 好的，我已经给他处理好了，我们现在接我们的辅助电源小板，还有我们的可调小板，然后把它接上就可以了。 好了，他这个给可调的小板啊，我已经给焊接好了，还有他的辅助电源， 因为我这个电源管理芯片码他是三八四五，我就不需要抬高他的二次供电了，我直接接上就行了，把他的二次供电直接接到 我们这个充电器的这里就可以了，快恢复二极管的前面 我这里的话就不多加介绍了， 这边是我简单说一下，这边是可调小板的电源，这边是接风扇两个音调， 这边是电流表，电压表，这边是电压表，接在这里这边的是电流表， 这边是接了个电位器，是调压的，这边是调流的，一串两个都可以十 k 的， 然后这边呢 是输出十二伏，接到我们的可调校板，这个准备接那个我们的充电器的二次供电，接我们充电器的第七脚， 这边是连接我们充电器的前级的大电容的两段正负。好了，我们现在把它接上去吧， 这边接到前级大电容的正负极，这边接到前级大电容的正极和负极是我们的辅助电源的电源。 你在上 c 之前，我们在焊接之前最好给它上点新 c， 不 然的话不太好焊接。注意要有方向啊，红线一定要接到打电源的正极，我们从这里穿过去， 这边接负极，一定要给它焊接稳当一点，防止它短路打火，这里也是焊牢可以。 ok， 然后这边呢我们接到二次供电，快恢复二极管的正极，这里我们也给它从这里绕过去，装的好看一点，回来我要把它装到盒子里。 然后这边是光藕的一角和二角，绿线是一角，绿 线是光藕的一角， 光藕的一角， ok， 加点七 白线是光藕的二角。 之后呢？我们后级的输出， 后级的输入，后级的输入接到大电容的接到我们次局绿波电容的正极和负极在这里， 红线是正黑线是负。 好的， ok， 好 了，我们已经连接好了，这边是输出，这边调头调整一下位置。 好的，我们已经连接好了，我们现在准备通电试机。 好了，我们已经连接好了，我们现在准备通电试机，给它接上电源线，这里电源数 好的， 如果我们没有这个修开关电源的插座，我们最好在这个输入端给它串个灯泡， 因为我这个我就不串单号了，我准备用这个，回头用这个试一下就行了。好了，我们现在通电试机， 我们底部加快下板有污渍，然后把它检查一遍， 这边是我们输出电压电流表，我们插上电源 一定要确保安全，注意好，我们现在通电，三二一通电， 看来是没有问题，刚才灯泡闪了一下， 这边是我们的输出的电压电流表，我给大家用手拿着看一下，我们再通电一下， 现在是输出是零伏，我们就要手动调一下这个调压的，这个是调压的， 然后我们顺时针调一下，可以增大的， 我们今天这个输出灯亮了，输出灯亮了，我们继续调，它现在是十五伏，我们看看它能调到多少，最大能调到一百伏，不， 我们最大只能调到八十点四伏，那我们就需要微调可调小板的这个调压的旋钮电热器， 看来我们感觉是没有问题的，成功了， 我们现在调一下，这边是调到一百伏，给他， 我们增大八十一伏，八十二 给他调到一百， 继续增大， 好，一百伏正常。好， 我们再把这个电压调小一点，调节我们的电压器，把这个输出电压调低，调到八伏吧， 我们最低调到，调到最低的话只有零点五伏， 零点三伏的样子，我们最低可以调到零点二伏的样子， 基本上是从零起跳的，调到一百伏。哦，零伏可以从零伏到一百伏， 我们给它睁大一点，大家看我的表，电热器调到最低了，它的输出电压变成零伏了， 说明完全是可以的，从零到一百伏，从零起跳，符合我们的要求啊，我现在给它调调到八伏左右，我调到八伏，我现在给它调流， 我们进行电流调节，我们电流调节我们需要把这个输出给短路了， 电流调节就不需要我们灯泡了，电流调节我们需要，需要把这个电压调低一点，调到八伏的样子，然后我们 我给大家放到这里，大家能看到吧？哎，空间有点窄，我用手拿着吧，我们输出短截一下， 哎呀，我的这边空间太窄了，我们短截一下， 我们现在电流是零，不太得劲，我找个东西把它固定一下。好的，我这里找个东西把它固定住，把这个移远点。 好，我们现在再继续调流，我们把它短接一下，我们看现在是电流是多少。 零点四五安，我们不给它调到十安了，我们给它调到七安吧，保持这个充电器的总功率不变，调到十安太大了也用不到，我们给它增大一点， 现在是一点五五安，我们继续增大，调节我们电压 t， 现在是两点四五安，我们再增大， 现在是三点零二安，我们再调，调不动了，那就需要调节我们可调小板的电流，调节的电尾器啊，把它增大一点， 三点一五，继续增大， 现在六安了，给它调到七安吧，不到十安， 现在大约是七安左右， 我们改可调，最好选个功率大点的充电器，不然的话你改过了之后没有多大意义。差不多七安左右的样子，就到这里吧， 因为我看他的保险总共才八安呢，最大才八安，我就不调到十安了，调到七安就行了，我们要调到十安也是可以调的，但需要把这个保险要换一下，还要考虑我们的整流槽，它的耐电流，这个整流槽的耐电流最大是十五安，是完全够的。 好的，就到这里吧，我们这个充电器改可调就成功了，零到一百伏，从零起跳完全是可以的。 我们电流是零到七安，我不需要那么大的电流，我就调到零到七安了，如果大家有需要的话，可以自己调成零到十安就可以了， 调节这个电流，调节的电压器就可以了。好了就到这里吧，谢谢大家，祝大家生活愉快啊。

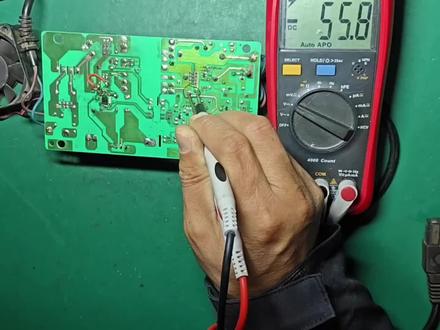

这是一个师傅邮寄过来的电动车充电器，一共是两块，前段时间联系的我都把我夸成花了，所以我决定给他免费修理，油费都不让他出了。我今天能学到这么多东西， 感谢国家，感谢 cctv， 感谢我师傅，感谢各位连线教我知识的师傅。我先找个地方哭一会。这个这个芯片也是炸的大洞啊， 前机又又坏一套。有人问你的话，电动车充电器带可调 能调多大电流？你，你原版的电流大，你就可以调稍微大一点的，因为你想一想他的板子，这，这铜箔啊，人家设计的刚开始就是一点八安的，他的铜箔啥的都设计的就小， 你给他整个十万八万的，他，他铜锣都扛不住啊，有的上面的那些件他也扛不住啊。你，你这个板子本来就是八万的，那人家的铜锣设计的都粗，你就可以弄大一点，对不对？而且还有一点啊，就是如果你要是真的就是 嗯，想好好玩这个修这些东西板子我还是建议买一个正品的。嗯， 他这么说吧，就是便价格便宜一点，而且呢，调的电压稍微可以，幅度稍微大一点，就是比如咱可以调到零到一百伏，但是你如果买个可调零到三十伏呢？像我这个大概就是要一百六七， 就是零到三十伏，零到咱不说安数，就说电压只能调到零到三十伏，你要买个零到九十伏的，我估计起码你要个三四百，但是这一个你如果充电器改改的话，能调到九十伏下来也就是一百来块钱，一百块钱， 但是他确实没有那种人家那成品的好用啊，人家那调的电压很稳的，他这个调电压。嗯，不是那么 顺畅。你像有的师傅都让我来改了，咱就咱就实话实说啊。我我我我不说一点瞎话。这个我这个小板呢也是我在天平师傅那里买的，跟你们买的价格是一样的， 三十块钱这个充电器，这是他自己邮过来的。我要买一个小板三十两个电味器十块一个表头在我买的不知道你们买的多少钱。我买的一个表头好像是在多少。八块多吧，一个表头 三十四十，这是五十块电味器吧。呃，还有啥？ 还有接线端纸。那我先修吧。电流检测电阻炸了，中红黑银零点二的电流检测电阻 十六安六零的十五十六安六零的开关管开关炸了，芯片炸了，全炸了。师傅不要测，你换吧，我跟你说直接换就得了。你测啥呀？那也要测。保险肯定没坏保险没坏， 保险绝对没坏，你信不信。嗯，知道吧，这个三八四二就容易炸炸，炸了炸一片看那个芯片那个那个看那个，整条没炸，看管炸了整条桥也没事。你这次看管好了我直接跟你说再安。开个开个拼多多的，你可注意一点啊开个开个拼多多的你可注意一点啊开个开个拼多多的你可注意一点啊开个 开个拼多多的你可注意一点啊开个开个拼多多的你可注意一点啊。开个是一样的毛病， 芯片也拆了，电容检测电阻也拆了，全部都拆完，驱动电阻肯定也炸了，那个电容检测电阻也炸了。那那边全糊了。我看一下啊，一角三角三角三八三八四二的吗？师傅，嗯，看不见啊， 哎，这有电镀吗？坏了，幺六零二的，幺六零二的能看见？他刚好炸的那幺六零二的四个没炸掉那四个字 的话，你可以买电饭煲那种新一面。就是产生五伏的是吧？还是产生十二伏的？产生十二伏的。发现一个问题啊，师傅，师傅，发现一个问题，咱昨天，咱昨天修那个，你说是还真不是三八六二呢， 这一个是原装的，人家没有换过是幺六零二呢。这一个是原装的，人家没有换过，是幺六零二，但是他这个也是二角式接地 跟那个一样。你你，你看好，我给你看一下，你给我量一下二角跟五角是不是通了就好了。师傅，来吧，你看二角和五角，这不是二角吗？看到没有？这直接这直接就去去去关五了。看到没有？ 这是五角，五角和二角。那幺六零。是不是你的资料写错了？师傅，资料我没写错呀，以前 啊，那我得查过了，我得查查幺六零二定义的。那不对了。师傅，你幺六零二定义就不对了，知道不啊？那不是，是不是幺，人家幺六零二也可以这样用， 就不用一次供电了，就直接给它弄接地了，有没有这种可能？我看看 sp 幺六零二到底什么什么定义，我得看看 哦，电容还没测试好的嘛，烂的嘞。师傅，你二脚跟五脚到底是通不通的？你看一下。我看见了呀，我那个我都看见铜锣了都。 那人家就是这样设计的，你看他这个板子也是跟那个一样，咱说应该是三八三八六二，但是那个板子三八六二，它这个四角是空角一样，这个四角也是个空角， 但是人家是原装的芯片，这是炸了都没有拆。那就是用的幺 s p 幺六零二。对，他这跟那个咱昨天修那个一样啊，咱说他是六，咱看他的视角是空调，把他当成是三八六二，事实上他这个才知道他确实是幺六二。 那你看那个幺六零二，六角是幺六零二的四角是不是空角？空角啊，这个也是空角，那个也是空角，那就是跟三八六二很像。且查一下外围电阻没坏，换个幺六零二上去试试看。 更换一个 s p 幺六零二的芯片，更换一个零点二二欧的电流检测电阻，更换芯片三角一 k 的 电流反馈电阻，还有三角对 d 的 一 k 的 电阻，更换芯片六角的十五欧的驱动电阻。 板子上有三处铜箔都炸断了，该飞线的飞线，该飞电主腿的飞电主腿都给它连起来。短接启动电主上直流二十伏一角三点五伏， 二角零伏三角零点零一八，四角三点一， 八角十点八，六角七点四三的。可以啊， 哎，转过来试一下，电流是一百一十七毫安。嗯，五十五点八伏， 很稳定，串灯泡上交流，两百二十伏测电压。那师傅上面那个之前那个是不能修了呀。那我觉得可以。 那你二角到底是一次供电还是电还是接地啊？可以接地嘛，二角是一次供电，也可能是那个二百二十伏检测脚也可以接地，也可以接那个一次供电 五十五点八伏。现在上的是两百二十伏。待宰待宰，待宰待宰。现在那个可以修了。我靠，呵呵，哎，咱判断失误啊，这今天不就又学到了吗？ 不是，以后可以用幺幺零二代替三八三八六五三八六二了？可以代换，以后直接就不装三八六二了，直接就装幺六零二算了， 省的三八六二他卖的还贵。幺六零便宜，还是一三八六二便宜？三八六二便宜，幺六零二便宜。幺六零二一块二幺六零二比三八六二便宜。三八六二贵。嗯， 不能升压，我用的四点七 k 的 电流调的调压调六，看可控硅 d d 效果。 我靠，这是可控硅坏了， 怎么降压了师傅？是啊，五十一点几，怎么降压了呀？ 呃，是因为电路检测电阻换，换了吗？电路检测电阻是零点，他的好像是零点二的，我换的零点二二的。该说要要说问题也不大呀。 刚才用的是滑动电阻，现在换成烧水壶了，功率小了一点，这个不降， 你说吧。这个没事，没问题。哎，挺好，把上回的幺零零修一下可以， 会不会是初级的电流检测电阻？棕黑银棕色，时间长了变色了，看成红色的了。明天换个零点一的试一下，问题不大。 ok， 收。

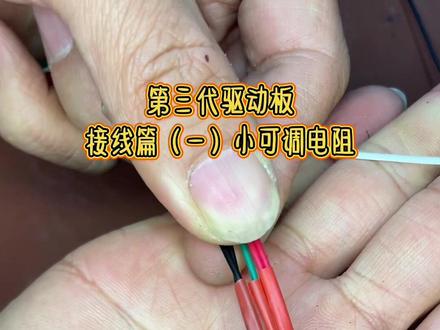

大家好，今天我将一个视频教会大家如何用第三代驱动板改装可调电源。首先上电测试充电器输出是否工作正常，外用表测量输出一百伏电容两端有没有稳定的电压输出， 测试输出电压稳定以后断电。找到并标注好充电器主板上关键的四个元器键，手指指的这两个电容分别为前级四百伏电容和后级一百伏电容。 这颗长着四条腿的元气键为光藕，在他的左下角有小圆点的为一，旁边为二角。这颗八角芯片就是前级三八四二驱动芯片。准备一支记号笔，先标注好四百伏大电容的正极和负极，有白色线条，这边为负，另外一边为正极。 接下来再标注输出一百伏电容的正负极，同样有白色线条，为负，另外一边为正极， 接下来标注光藕，在光藕左下角有个小圆点，圆点的下方为一角，旁边为二角。在背面也标注好它的一角和二角，注意不要标记反了， 我们来数一数，现在已经标记好了六条线，一共七条，还有一条线该怎么去找呢？把主板反过来，找到前级驱动芯片三八四二，芯片左下角有个缺口为定位引角，下方为一角，然后逆时针方向数数到它的第七角， 箭头所指的位置就是芯片的第七角。然后把主板反过来，在背面也标记一下七角的位置， 再顺着七角同薄的走线，找到与之相连的整流快恢复二极管。 二极管的末端是连接到变压器的辅助绕组上，这个二极管就是给芯片供电的快恢复二极管旁边一个是限流电阻， 改装接线之前需要断开，原有的二次供电就是变压器连接的这个位置，断开即可，箭头所指的这个位置接驱动板十六伏供电， 用刀片划开变压器辅助绕组的二次供电，并用万用表测量一下是否完全断开。取出套线里面的长的红、黑、黄三条线，把红线和黑线接到四百伏大电容的正极和负极，正极接红色，负极接黑色， 把黄色线接到刚刚所标注十六伏接线二极管的正向端。 接好三条线以后，把排线插头插在驱动板上， 然后上电看驱动板上指示灯是否亮起，驱动板和充电器指示灯亮起说明工作正常，然后用万用表测试输出一百伏电容两端电压是否稳定。接下来准备两条一点五平方左右的线，接到输出一百伏电容的两端。 驱动板上四个接线孔，上方两个是输入，下边两个是输出。把充电器上的一百伏电容两条线接到上方，输入两个孔，上方是负极，中间是正极，注意不要接反。 把电压电流表接到驱动板上， 然后上电，看电压电流表上红色数字能不能显示当前的电压，电压显示正常，接下来再次断电。 取出套件里面的黑线和白线连接到充电器主板光藕的一角和二角上，白线接一角，黑线接二角，注意不能接反。然后再把黑白线连接到驱动板上，再把可调电阻连接线扣在驱动板上， 然后再次上电，电压表显示电压已经降低，接下来拿起调压旋钮往小的方向调，多拧几圈，看能不能把电压给它降到零伏附近。调整电压旋钮往左边调节，电压可以降低了，说明已经离成功不远了。 接下来往右边拧，发现电压最高只能调整到二十几伏，还调不到一百伏，然后断电。拿起主板，找到光藕一角白色线下方的铜箔，用刀片割开。 再次上电，调整电压旋钮往右边拧，看最高电压能不能达到一百伏 一百伏。恭喜各位，到这一步说明已经改装成功了。 万用表测试输出电压显示一百伏和万用表显示完全匹配。下一步给大家介绍如何测试电流。首先把电压往左边拧，调到十伏左右， 准备一把镊子，短接驱动板输入线下方的两个孔即可，看到表头下方蓝色数字显示当前电流。再调整电流旋钮往左边拧，看能不能把电流调到零，调零成功。接下来往右边拧，看最大电流能不能调到十安， 电流十安， ok。 再准备两条线作为输出线使用，接在驱动板输入线的下方两个接线孔里，然后把电压调整到最高一百伏。短接输出测试一下，看看效果如何。 输出是可以任意短路的，不管你是在多少伏的情况下。该驱动版为第三代改装套件，有喜欢这套改装套件老铁可以点击左下角有小黄车即可下单。我已经把套件给大家准备好了，只需要在家里面准备一个电动车充电器，从四十八伏到九十六伏的都能改装成功。 再给大家带个覆盖测试一下，看看他的待在能力。我手里这个是一个两百二十伏一千瓦的碘伏灯管，将它作为覆盖，看能不能瞬间点亮。 碘伏灯管成功点亮，现在待在的功率已经高达三百多瓦。再测试一下待在的情况下能不能短接输出该驱动板，在待在的情况下也可以去随意短接，不会损坏驱动板和充电器。大家觉得怎么样？打字评论区 本期视频就录制到这里，下一期作品教大家如何把驱动板安装在充电器壳子里。感谢大家的观看，咱们下一期再见！

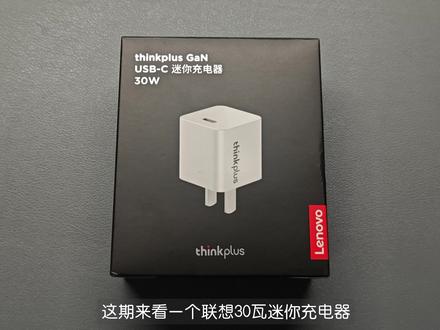

这期来看一个联想三十瓦迷你充电器，十元购买，已经拆封，但外观没有太多的痕迹，打开黑色外包装盒，里面所有的东西和新的都是一样的，说明书一本，迷你充电器一个。这个顶部接口纯白色面板还是很好看的， 侧方四个面为磨砂塑料，无论是体积还是重量都非常的小，插脚是不可以折叠的。同时这个三十瓦充电器有一个升级版，那个是可以折叠的，这个光面塑料上几乎没有划痕，所以拆封的成色我还是可以接受的。 这种白色亮面面板真的非常好看，在四周也有过度处理，不会很割手，插在插线板上，这个体积也不用太多说什么，真的没有插线板大 协议的话也是挺不错的，有 pd 三点零协议，没有 scp， pps 给了两个档位，最高三十三瓦协议没得挑，三十瓦 pd 测试接入充电宝之后也是能快速匹配协议，很快就跑满三十瓦， 除去线损，充入的功率为二十八瓦多。小米四有协议机型测试设备不支持。公版 pps 接入后显示快速充电，经过大概一分钟左右，功率来到二十瓦以上， 三十瓦可以满载充手机，充电宝没有问题。使用荣耀手机进行公版 pps 协议测试，虽然它没有 s c p 协议，但还是显示了快速充电，因为 pps 就 三十三瓦， 实际功率升高的速度是要比前面的小米快很多，大概半分钟左右，最后功率稳定在二十六瓦上下。关于小头头的满载输出，其实需求不是特别大，二十五度三十瓦持续输出一小时没有任何问题， 表温最高在顶部没有到七十度，侧边最高六十二度，小体积纹波就要高。这款依旧颠覆认知，整体还不错，转换效率就不要苛求太多了，毕竟都是低功率段说的过去的水平。充电器重量三十八点九克，非常的讨喜。 三围尺寸，宽度三厘米，长度三点一厘米，厚度和宽度是一致的，毕竟是小冰块，很多洁面都是正方形。 最后总体来看一下这款十元出头的小冰块，性能来看，三十瓦可以持续输出很久，协议没有放 s c p， 如果你仅仅是冲着它的外观去入手，我觉得十块钱左右不是山寨头，性价比也是很高的。在北而生，让我们下期再见。

收到老铁寄过来一台充电器啊，来看一下充电器怎么参数，然后呢，给他改成可调电源， 可以看到这个充电器的话，输入功率是七百瓦，然后输出电压七十三伏， 输出电流十安，那么这个充电器老铁要求改到零到一百伏啊，零到十安，但是改不了，只能零到七安，总功力不变啊，给他改成零到一百伏，零到七安搞定。接下来看一下啊，充电器的主板啊，这个主板呢，相当大啊，设计的话相当也不得啊，又缅甸主都不给， 最起码要有一个热敏电阻啊，然后两个一百五十微法的电容，这个是管子，是四十六安的六百伏的，然后使用的是三八四五芯片，可以改啊，这个位置呢，没有热敏电阻啊，给他增加一个 电阻啊，防止这个冲击啊，后面这个整流管没有了啊，给他装一个上去，看下这个充电器是不是好的先。然后呢，后面给他装一个整流管啊， 参数为十六安六百伏的啊，然后测试一下这个充电器能不能正常工作。然后呢？十八伏左右供电啊，直接找到启动电阻短接，就这里短接一下，然后看到电流是一百多毫安啊，正常了，然后看一下后面的灯亮不亮啊， 后面灯已经亮了，证明正常了，输出了，这个充电器可以直接改了。充电器正常啊，然后就是来做一下记录啊，然后这边我看一下这个位置啊，那么这个位置的话就是七角， 然后这边对应的话就是一角二角，然后七角跟过来啊，这里有一个启动电阻，再过来这里还 还有一个启动电阻是串联的，给他掐断启动电阻啊，从这里划断了，然后这边是一个二次供电，他是一颗二极管，然后通过整流通过这边，然后这里有一个电阻直接夹到这个 三八四五的七角啊，然后这个是滤波电容，这里呢就需要把这个电阻短接，然后把这个二极管的二次供电正极的前面啊，这里划断，他这里二次供电啊，二极管的前面已经划断了，然后呢这个电阻一根线短接，然后呢这个是 电压表，三八四二和三八四四需要十六伏启动，三八四三和三八四五需要八点四伏以上启动，然后这个是三八四五啊，那么直接用十二伏就可以了，满足条件就可以。这个辅助电源的话就是十二伏了啊，没改，他就是十二伏改， 改过之后就可以达到十六伏，不用改啊，所以说直接装就可以了，因为满足条件他是三八四五，直接用十二伏电源就可以了。然后呢后极部分啊，这里有两颗整流管啊啊，这个位置这两颗， 然后在他前面掐断啊，这里已经掐断了，然后这个光偶的话，这边是一角，这边是二角，可以看到这个小欧点，小欧点就是一角，刚好就在里面。 然后给他掐断啊，给他从这里掐断二角的话，也可以掐断，也可以不掐啊，都可以。那么这个板上面就处理完成了啊，没有多少东西断掉。启动电阻，断掉二次供电前极， 然后有电阻在七角的位置的话，给他短接，后极断掉。供电光偶一角断掉没有了。然后呢可留手板上面处理啊，就是给他连接两个电位器，一个调压一个调流十 k 的，然后这边这个辅电小 啊，十二伏，直接连接这边十二伏就可以了，风扇的话可以后面再再接啊，先把它调试好光偶一二角，给他引出两根线，一根正，一根负。这个表头的话，这两根线专门加粗的啊，因为电流比较大， 好，就这样子处理好了，直接连接线路。然后呢辅电小板啊，上面有三根线，我用的这个辅电的话，是专门有固定颜色的一个线的，然后红黑线连接这边电容的正负极就可以了。这边也是正负极对应 白色线啊，需要连接到二极管的正极这里，因为这个白色线他没有整流啊，需要整流，然后他这里有个电容滤波才能给他供电。很多老铁做错了，直接跳过这个极管，加到前面就不能工作。 然后呢，这里会标有一个光偶的一角和二角，直接连接光偶的一二角，剩下这两根就是输入端啊，输入正极负极，直接连接后极的绿波令容正负极就可以了，这样就处理 完了，好输入啊，连接这边的正负极就可以了，这个电容的正负极啊， ok， 搞定，现在来测试。测试之前啊，把这个调压的定位器啊， 给他调低一些啊，调一点点就行了。然后呢，就是进行低压测试啊，给这个小板上面供电，供十二伏，让他这个表头亮起来。这里供的就是十二伏啊，然后前几部分呢，给他供一个低压啊， 这里话就攻个十二伏吧，十二伏来测试一下电路能不能正常啊，然后直接把这边正极啊，直接连接这边 这个七角啊，这个芯片七角直接连上去就可以了。然后呢，可以看到他输出正常了啊，输出正常了就没问题，这里把这根线固定啊，然后我们来调一下电压，看一下能不能动啊，调高一点，调高就可以了，因为输的电压比较低，他调上有极限啊，因为这个三八四五占空比只有百分之五十，然后三八四二和三八四四，他是百分之九十 九的占空笔啊。现在正常啊，能调了，直接去掉这根线啊，直接上二百二就可以了，串联一个灯泡啊，然后输入电路里面啊，直接给他串联一个灯泡啊，直接插上电啊，就可以了，安全一定要第一位啊，插啊好，直接亮了啊， 然后调节一下啊，看一下好，调节没问题。看到没有？看最高多少，如果把电位器调满了，还没达到理想的电压的话，可以调那个校准电位器啊，调最高，那么零到一百伏。老铁要的是零到一百伏啊，那么我们然后调这里啊，给他调到一百伏就可以了， 这一个是一个是电压校准啊，一个是电流校准，给他调电压就可以了，然后调这个电压校准啊，给他调到一百伏啊，因为他这个电容的话，这个耐压他也是一百伏的，所以说最好不要超过一百伏啊，这个是安全第一啊，调到一百伏给他就可以了 啊，现在是九十九点几了啊，一百伏了啊，不要调到一百伏啊，调到九十七九十多伏也得了啊，不要太高得了， 那么这个充电器就已经工作正常了啊，没问题，如果他这个电压不是很稳啊，我们需要注意的问题就是 他这个一角和二角啊，这个三八系列芯片，一角和二角他并联了一个电容，假设他上面是一个幺零四，他这个上面就是一个幺零四，这样会导致这个电压不是很稳，我们调高的时候不是很稳压，我们需要把这个电容给他改改小一点，打成幺零四以下，比如说幺零三呢，二二三呢？都可以啊， 啊，就是这么多啊，三三三也可以啊，都可以。下面我就给他换成一个二二三，这里的话就把他这个幺零四啊给他换成了这个二二三一角，二角上面冰凉的电容容量越大，稳压越慢。 然后呢把他原来这根线啊给他连接这边输出正负极啊，还有需要一个注意的问题啊，在这个电动车充电器里面啊，这个品字头，他这个蓝色线是代表正极，然后这个棕色线是代表负极。 注意啊，这一点我们就按照他原有的样子给他弄回去，因为老铁是用来充电池的，这个不管，跟他说一声就可以了。然后呢这里电流就给他调成七安了啊，短接输出看一下，达到了七安没问题啊，然后给他 装外壳就可以了，然后就是清洗一下这个外壳，给他开孔，把这个放进去，搞定，外壳就已经装好了，非常亮货。 然后呢就来测试啊，以防万一。有电线路线有问题啊，直接先串联灯泡插上去好输出啊，正常的啊，没问题啊，调低啊， 下面带窄就要去掉这个灯泡啊，要带窄的话就要去掉这个灯泡，然后呢就带窄一根啊，一千瓦的灯管啊，调调节电压啊，没问题啊，零到九十九伏啊，没问题，调电流看一下啊，电流也是没问题， okay， 带载没问题。好，那么充电器改口条，电源就搞定了，这边是不串灯泡啊，串灯泡是带载不了复杂的，带载能力很低啊。 好，那么这个充电器就改装完成了啊，我连续改过几十套啊，都是一次性成功的，只要你们注意细节啊，都是一次性成功的，没什么问题的啊，那么这个充电器就 ok 了啊， 零到九十九伏啊，电流零到七安，因为这个灯管他最大的就是二点七安啊。好，那么视频在这里，感谢大家观看，双击关注，一起搞电路。
