萌牙电动牙刷拆解教程

今天来跨界修两支电动牙刷，这个是自己家，家里用了两支电动牙刷，这支是给女儿用的，这支是我自己用的。啊，出现什么问题呢？这个就是按键效果不好了 啊？这只是按起来他就不会停，或者说或者是莫名其妙就停了，莫名其妙开起来停不了，这个是有时候有，有时候没有啊，然后呢我就把它给拆掉了， 拆掉以后呢？他就是这样这样的一个情况啊，然后这个这里这里是按钮， 按钮呢？原来两个了，一个两个这个，但是拆掉了之后这里是蛮严重漏水，都腐蚀掉了，然后我就把它 你拆掉了。然后呢？我检查了一下，是这个按钮这里漏水了，我如果水在这里冲的话，里面就滴水了。我这个之前是买过来两年换了 保修内容啊？换了这个换了两次，这次换了一次，都是按钮不行，所以我觉得应该都是这里这里漏水引起的问题，然后现在是保修期已经过了，那只能自己修了。我把它拆了，然后这个按钮 换一个，很简单，我已经买过来了，可以换上。然后这个这个漏水怎么修？ 不知道有什么办法，我现在想到一个办法，就是买个胶带子把这里贴住，让他漏水，不要漏水，不知道可不可以啊？

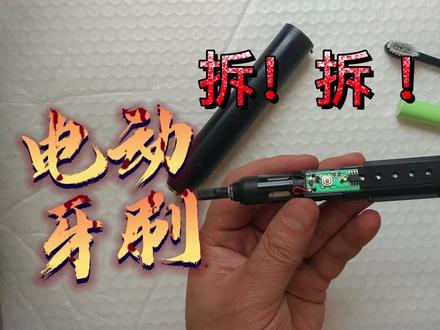

今天我们来拆一把完整的电动牙刷，清洁模式、亮面模式、 洁白模式、护理模式、高效模式、充电提示等，长按三秒关闭， 准备开宰，得从这里开始下手， 终于拆下来了， 这里就是电动牙刷刷头的位置，这里是电源的一整块主板，这里是刷头的正极与负极线的焊接处， 这里是沙头底部穿过处， 这里是电源开关，也是模式切换。黑色这一块是模式切换提示灯，这里是充电线焊接处。现在我们需要把主板和固定壳分离开， 得先把电池拆下来， 这里电池负极弹簧和底上的主板连接在一起了，得把主板和弹簧阶段开才行， 断了 弹簧可以才下来了，这里就是弹簧和主板连接的地方， 接下来需要把电子 正极贴片和充电线才下来，这也才不下来啊，只能把固定壳夹断了， 现在只差把这个地方剪断了， 现在主板和固定壳已经完全分离开了， 这里就是刚才被我切断的电池负极弹簧的连接处。 接下来把电池装在主板上，试试看还有没有电动作用。部级弹簧放在副机处，正极对正极贴片， 然后按开关试一下， 电路并没有损坏， 模式切换也没有问题。这里没亮的是充电提示灯。 关掉电源，接下来再刷头直接开整， 这个就是刷头的原型了，而且是可以转动的。 接下来摘下这个充电头看看，糟糕，线断了， 不管了，继续干 才下来了，这就是充电头的样子。再把黑套取下来， 剩下的就不好拆了，全被交给名著了，还特别硬。接下来装上电池，看电源还能不能正常工作， 时好时坏。应该是我拆卸过程中拆坏了。各位小伙伴，本期视频到此结束，拜拜！

你今天拆什么？嗯，废旧的电动牙刷。好， 你们终极我当然轻轻一碰就开。 最好把这层里面是什么？最好把这层上面给的油给抹掉。那纸那有纸 拿一张拿一张拿一张。你那弄的太多了，这面就等于这一张的一面。 你看这黄色的就是油。嗯，看到了。嗯，看到了看到了，黄色的就是油啊，起来呦。嗯，看起来。这是个防水的是吧，为什么从哪看出来是防水的？这有个像球鞋。哦，还真是，然后呢， 连着一个什么，他就啥也不连，就套在这放水啊，然后下面连那个线呢？那不是那个铁丝不是线啊。嗯，好， 我看看里面都有什么东西。是哦，那是个磁场。是什么呀？是我看看很难看，拿到手机上看看。对，行，可以，哪是磁场？你看里面有个铁圈，看见了吗？ 很小，所以看不见，可能也在。嗯，看不太清楚，看看。哦，就底下这个是吧。 对，这个，来，我们再拿手机让让观众看看，让别人看看。来，我们看一下。你弄到你这手机能看见角度就行。我不是，我现在在哪找到你手机能看到这里边？这是个磁场是吗？ 对，看着像，不过不知道谁哪都挑不开，真不知道这是怎么装的。那你把它拆开看里面有什么，你想怎么着？嗯哼， 我先给你看看吧。看这两个，这个，嗯，你看这个，这两个。哦，是卡扣得，这样往外掰，我拿着你弄不就完了吗？ 使劲夹住了。我的。那是什么？那个纸是什么？作用没用吗？肯定有用，有用， 那什么用，你放这很丑。胡说，知道了吧。不知道，看都有什么，里面有什么一个超级知道。这是一个按钮是吧？嗯，这是什么牌子的？这个？ 那电动牙。那你把这整个都拆了吗？对啊，你可以拆了，看看都有什么。你先看看这是什么，你现在弄的那是什么？不知道啊，你不知道那是个什么吗？是个电机。好像。啊，不对，就是个电机。电机上面连的是什么？ 就是那个牙刷口呗。那个头插头是吧？嗯，对，他是上面可以转。对，这面是啥？你看这面这边可以转， 这面有个按钮。这这有个磁场吗？ 这是有四个小灯，就是指示灯。我看看一下看四个欺骗小灯，哪个区域里面有一个哪个是小灯啊？这个有四个小灯。 对，一个区里面一个小灯。这个看见了吧？这边这个下去。对，下去，我看这小人。这怎么解释呢？嘿嘿嘿，不知道小灯这个是什么吗？嗯，这个是哪个？这是按钮吗？ 这是啊，这是复位的清楚按钮清楚按钮。这是个小电机。对，他是发电用的。是不是 发电？这是个电池。充电电池。是不是有一个充电电池？嗯，他这有两根线连到这个板上是吧， 我看的是线吗？是是两根线。铁丝不是铁丝吧？铁丝。哦，人家是铁丝，我再跟你讲讲一下吧， 这是个芯片。嗯，芯片旁边这是个电容。哦， 这我不认识啊这两个。嗯，还有这个我也不认识， 这也是个芯片，就一个控制面板是吧？对，他这个处理这是给他发发生那个发指令的处理信息的。嗯，是吗？嗯，这是 剩下的。不认识。后面就有个电池，一个电机一个电池。嗯，那你说他这是个线圈，这是个磁场吗？不是吧，可以切，可以撬开看看。他也能撬开呢。啊，那你看看。 嗯，干啥呢？在这啊。嘿，还真不好看。没错，就是个磁场。是吗？哦，还真是，有。那个吸铁石是吧？磁铁 没有。那不是磁铁吗？哪个那个？那上面？嗯，线圈那手上面。嗯，下面是磁铁吗？不是，下面啥也没有。 哦，这不是个线圈吗？这是另一面对线圈，线圈是另一面。线圈粘在哪了？这对线圈粘在下面是什么？那黑色的弄开看看 那是什么？把那线圈弄下看看吧，拆坏了也没事。对，拆坏了没关系，我的线圈有点硬。嗯，所以我得看着点手。 那是磁铁吗？不是，磁铁很轻是吗？不是，我连前腿都没一翘，看着他真太精了。不用翘了。那个不用翘。 嗯，上面就是从海绵嗯，就是从海绵。那都是是磁场吗？这肯定是呀，要不然他拍那么多圈干啥。嗯， 行，大概期就了解了。是不是电动牙刷里面的这这个电池可以卸下来反复的可以用充电。电池是不是？不是，这是充电的 这是充电的，但拿不下来。那他不是有胶吗？对呀，弄下来就就把那个胶，就这胶是胶枪的胶。哦，咱们家里有那个热风的那个，是不是这胶就可以化？ 不用，别拆了，你不用拆，等爸爸回来再拆吧。你拆不了，咱俩都拆不了。那个我给你把剑机卸下来吧，最多。那别卸了，就那么着吧。 那这是什么线？他连着线呢，后边跟那个什么连着的。等回来让爸爸。别别别，回来让爸爸跟你讲一下他是什么工作原理啊。 你剪断了？爸爸不知道在哪连着呢，回来现在已经有一根断了。啊。行，就那么着吧。行吧，看得见。行，还有一个防水帽。嗯，对，这是防水用的。是不是？我跟你讲他怎么防水吗？嗯，怎么防水？ 你看我先把，我先把眼睛弄撒，哈哈哈。这简直就是上山，上山容易下凡难呐。你看 他，原本，他原本这样子，我到时候没有头了，对吧？对，然后这一层像圈油圈在这，嗯， 然后这个在底下，嗯，他有个密封的作用。是不是？不是就密封那个头吗？ 嗯，是吧，就是，总之弄上他这排圈是在上面了， 然后呢，水是从这流进去，嗯，那白圈是在这的，然后呢，水就会被这个白圈给困在外面，嗯，要是流进去的水，你看这小凹槽，嗯，那水就连流水凹槽里去了。 对，进不去，他就是把他密封严实了，对不对？要进去了有电又有水，那就坏了。对，所以他必须得放水。嗯，行，那今天 就拆到这吧，行吗？妈妈？嗯，你看，如果水进去就会从这掉下去，然后呢？喂，电机就会不工作了，有些会掉进，然后有一些会掉进电机这三个洞里，嗯， 然后往下流，也流也流，也流，然后电机就换了，就到底部。嗯，对，还有一些水库，一阵子点击外皮往下流，直流到电池那块，然后电池和水导电。对， 哎呀，然后呢？练词就换，然后呢？他整个就工作表，嗯， 所以他必须得防水，对，不？防水整个都坏了，嗯，现在是电机坏，再是电池坏，然后再是这些各个部件全都坏。对， 防水对一个产品这个产品来说比较重要。对，应该就全都没电。 ok， 行，今天就先拆到。这，行吗？哪个搞明白了？ 那上，为什么要弄上白纸呗？把这个问题搞明白了，然后呢？再说呗，他是有可能是因为怕这个，他放进去之后他这些芯片什么的会跟这个外壳摩擦 是不是？至于这样？当然至于了，摩擦就会碰坏啊或磨损，但有这个垫子他就会起一个隔离的作用。我妈妈猜的是这样子的，一会问问爸爸也行好吗？ 他长时间的用。可不呗，他就会在里面摩擦摩擦的。不对，那是为什么？ 你看他这有层海绵，就是把他们距离给隔开了，然后海绵把他剩下的距离，把他海绵把他上面距离下面的距离都隔开了，所以这些芯片不装着白纸也不会摩擦。 哦，那白纸是干什么用的？我觉得吧，就是为了装饰好看。那在里边谁看呐？太好看呗，还能怎么说？ 好，我们把这个问题问问爸爸，拍个小视频好不好？好，你看他这是粘到这了对吧？啊对， 你仔细看看这有没有数字？有，有数字。对，有数字啊， 这是他的生产，生产年期，那叫日期。生产日期日期二十月十八日。嗯， 二零年吧，你那有编号？那不是日期吧，总之是二零一六点。那跟这个白纸有啥关系？这有个遮挡关系。

大家好，今天给大家拆一个那个电动牙刷，这个是小编自己用的，但是从买了到现在用了 几个月？嗯，半年了吧，应该有半年了，但是发现他电池一直在闪， 充电也充不进去。这里面应该是有一块有一块锂电池，但是估计， 呃买来之后充了几个月，一开始头一个月一直用，一直用也不缺电，然后这个后来后来充了一次又充满了，后来发现电量越来越不行，这几天就是充一次用用，用一次就就开始闪，充不进去，一直充不满。 我估计是这块电池坏了，我们先试着去拆开看，他其实是有三套这种牙刷，这个可以拆卸的， 当时买的时候是送了三个这种头啊，这已经是最后一个了吧。哎，是买了两送了呀，最后一个了，你看这个已经有点脏了， 因为这个有的时候放在盘里嘛，他会可能会进水啊什么的， 我估计是里面进去水了，你看这个后背上，这个后背已经有那个，嗯，可以看清吗？这个后背已经有那个什么了，已经堵上了，有一点堵。这种东西我们试试能不能给他拆开看， 如果如果能拆开的话，我们给他换一块电池。嘘，这可能是从这边拆吧，但是看起来没有什么开关呀，没有什么拧螺丝的地方，这个地方是不是有试着能不能给它割开？ 哎，开了 啊，这个没有用啊，依然没有用，它是一个扣哎，说不定能掰开呢。 这俩是扣在一起的吗？ 没有用，那么只能从屁股上暴力拆解。用镊子也不好用啊，把镊子弄坏 直接用这个螺丝刀，我们这个用这个一字型的螺丝刀，这个应该很结实啊，直接怼进去， 看起来硬上不行啊， 踩爆啊， 醉掉。没有螺丝吗？ 哎，反正已经不能用了，那就踢了， 我们给他打开一个口看一下。 这么结实啊， 看起来是有个胶粘在上面， 这里面应该粘的特别牢啊，哎，咋办？ 哈哈哈。 t c 幺幺八 b， 看了吗？七七幺幺八 s 马达驱动 ic 看一下啊，这个里面是 貌似馆，这个是全桥驱动，也就是他，他可以正反转一点八，一点八安 峰至二点五安，驱动前进后退，停止刹车，低通电阻一点六 o， 二点四，供电是二点四到七点二伏，那也就是一节锂锂电池，刚好一节锂电池， 四点二伏，正好在中间，这就是给单结锂电时机的，但是这个范围应该是很广的，三伏也可以的。二点四到七点二伏，一点五负一点五到一点五安正反转输出电流。 我了个去，这个被抹掉了，这个被打光了，打磨了，看不到了。 这个是 dw 零二 a， 这估计就是个 dw 零二 a。 不需要外围，不需要外围原件的锂电池保护芯片， 这个是锂电池保护芯片， 四点七七百五， 他也可以保护到十伏。零点三负零点三到正十伏，工作温度是负四十到八十五度， 最小空间是一点五伏。 这款这款小电池，这款小芯片是那个 u n 八 h x。 这是什么 单节锂电横流横流横压线性充电 ic 啊，这个是充充电的，我估计啊，这个电池他应该是电池容量没了，电池用坏了，要不就是这个 ic 充不进去了。 这个是什么？是六百毫安吧，可以以六百毫安的速度充电，输入是你看输入是四点五到六伏，外面一个 usb 的五伏供电 电池这边是用的四点二伏，六百毫安，这个充电速度也并不快啊。呃，六百毫安，那这个基本上就六百毫安 一个小时哦，一个小时就充满了，六百毫安时，一个小时充满。 改天我们给他买一块电池换上去，再给他试一把。 上一次我们拆开这个这个电动牙刷，发现他电池不行了，然后我们就给他充了一次电，但是呢，他这个电池应该是已经坏掉了， 电池已经我们充了好久，充了两三两天吧，他这个电原来是三点五， 后来变成了原来是三点八还是多三点五，现在是变成了充了两天电。四伏 是否呢？但是这个电充的很慢，并估计是这个电池会坏掉，就是这个电池用一下他就就会立马就掉电，电掉的很快。那我们又买了一个新的，把它换到这， 但是这个接口呢，看起来应该要焊一下，我们想想办法搞一下。 这个应该是用那种点焊机点上去的，不知道能不能搞下来啊？这个应该是温度很高的 啊，刚才的方案不行啊，又找了一个这玩意， 把这个东西放在这里面， 这不就行了吗？对不对？ 接触不良啊？

这是两个电动牙刷，内部主体都是无线充电的，这边这个很廉价的，使用那个空音杯电机做一个震动主体，效果很差劲。这个使用一个超声波的震动电机，打开电源试一下， 这边是他的内部结构， yeah。

今天我们来学习，并顺便就是拆解一下，升级一下这个牙刷，嗯，用了三四年，电池呢， 嗯，不太行了，现在充电也很快，但是用的也很快，然后他的按键也不太好了， 看看能不能把它改装一下。现在我们就尝试把它拆开，应该是先要把下面这一层全部用刀片给他刮干净才可以拆开。我们先用这个美工刀把它下面的胶啊，尽量的能 刮给他刮一点点，这个非常危险，大家千万不要模仿，而且应该带一个防护的，对不对啊？我应该带个手套的。好，已经戴好这个老保手套了，现在就是继续的割，把它这个底座跟他这个 桶牙刷的桶身给他分离一下。这个要非常有耐心啊，里面有锂电池，很危险的，就这样慢慢弄啊弄啊弄啊弄，这刀片可别崩啊。哎呀，你看已经抠出来一些一点点了，我们现在试一下能不能把它顶出来，直接直接顶，直接 这样子把它顶出来吧，顶不出来，哈哈，继续扒，继续扒，这是一边割一边往上翘，一边割一边往上翘。卧槽，吓死我了吓死我了，应该应该这个底座应该就是拆掉了，我们看一下 啊，他这个底座还有这个密封的橡胶圈处理，而且他还有这个像是卡扣一样的东西，他应该还是卡在里面的，你看他跟这个之间应该是一个卡卡扣的连接吧， 除了这个胶应该还是有卡扣的，这个就是无线充电的线圈，现在应该可以直接从这一边就是把它给顶出来了，我们试一下吧，看看能不能把它顶出来，哎，出来了， 好，已经拆好了，也不用再戴手套了，去把它就这边就是顶一下，把它顶出来，然后把它抽 抽出来，哎呀，怎么有点卡住了呢？好奇怪。哎，好，抽出来了，哎呦， 惨了。就是大家千万不要硬把它往外往外拽啊，应该从这个地方就是把电机顶出来，让电机顶着他出来，这样的话他才不会坏，如果你拽他的话，电机他也很阻力很大，就会把这个电机跟这个啊 电路板之间的线给拽断了，我就拽断了，好，现在用一支铅笔把它给顶出来啊，哎， 你看这两根线就断了，这个就是没拆好，推断他应该是焊在这个地方的吧，可以看到他是有一节这个五号电池大小的，这个幺四五零零八百毫安时，这个 容量太小了，我们看看能不能把它就是变成一个容量特别大的锂电池吧，然后发现这个电池上面还有一些麻点，有一些麻点哦， 感觉挺危险的，他是个锂电池哎，打麻点的话是不是就快要坏了？其实换上一节新的这种幺四幺四五零零的电池是最方便的，但是我没有，所以可能得把这个白色的部分全部给拆 拆掉才行，然后换幺八六五零的电池。接下来我们用电脑铁把这个电池架子塑料架给给薅掉吧，剩下的过程都比较枯燥，我就 好薅掉了。那这就是那个电池架子，我们也观察一下这个电路板吧，电路板的背面还有一个解态个接口，上面写着解态梗， 解态个一，这个是稍写程序的单片机调试用的口， 然后他背面的这个单片机呢，是看不到看不到名字的，嗯，被他磨掉了，然后上面的这个什么 tc 幺幺八五，我推测他应该是一个 h 桥，就是 点击驱动啊，点击驱动，然后呢就是这个电池，这个电池真的是好大啊，绝对是够用了。 我说一下这个改装思路，我本来想说能不能就是比方说通过加大电压，就是两节电池串联七点二伏，最大八点四 这样子去驱动驱动这个电机，这样的话他会更猛一点，但是呢，嗯，我看了半天，我，我发现我没有发现上面有没有这种啊？类似于稳压或者 dcdcdcdc 是肯定没有的，可能这个小芯片是 l d 零嘛，就一个线性稳压器吧。 嗯，我怕我又怕他发热大或者啥把他给烧了，所以呢，还是采取就是两个电池并列的这样的模式， 然后我们现在把它焊上，待会我们试验一下他是不是更猛了。这个愉快的昨天过去了啊，就是昨天有事情，然后就做了一半把它焊好了，然后今天继续， 然后这个电池就相当于是容量扩大了很多，原本的不是八百毫安石吗？标称 这个电池应该是两千二或者两千八，就是扩大了七倍左右续航。把它焊上去之前我想试验一下用它来 用它来驱动普通的直流电机，会是一个什么情况，也是学习一下，对吧？好，那我们就把它给先把这个小电小震动电机给焊上去吧。啊，现在就焊好了，这是一个直流电机，直流震动电机， ps 三手柄上面拆下来的，然后我们试一下 把开关打开他会什么样吧，我们一起见证一下吧。看一下。 嗯，看不出来，但是手拿在上面是能感觉到的，能感觉到他的震，但是很微小微，但是看不出来他的震。 呃，然后呢，手头上又有一个小小喇叭，小蜂鸣器，就把蜂鸣器焊上去试试看。嗯，看他，我猜他应该会非常响，因为我感觉电机的这个驱动电流应该是非常大的，我们见证一下。 很魔性的声音， 也不是特别响，跟他的电机差不多。然后呢，这次我又把它 焊上了一个继电器，继电器的这个线圈，线圈的部分，因为继电器里面他就是有一个，有一个线圈，然后呢这边有一个触点，他会来回的 打开关闭，如果我们通上这种胶变的这种这种电流的话，他会不会就是打开关闭的特别快？是的吧，那我们试一下吧，好不好？可以预备开关开。 没有啊，就是一开始有声音，然后就没有声音了，而且震动特别微小，可能他这个线圈电阻太大了吧，我本来想着最好就是能够有噼里啪啦噼里啪啦的声音呢。好，最后就是把它焊好了，焊成他原来的电机了，我们再试验一下吧。嗯，还是他原来的这个电 电机震感是最强的，就是即使驱动电路是同样的，如果你换一个电机型号的话，他的这个不匹配的话，这个震动还是不行，这个震动是最强的，非常的强。现在我们就把它给 包起来，做成一个牙刷的形状吧。然后这个外壳我是准备先用热风枪把它加热软化之后，然后把它扩大一点的，看看能不能实现吧，先试一下吧， 要做好保护啊，一定要做好保护，这个他上面有七，然后这个七呢？高温一吹就变形了， 别把我这红糖果搞坏了，继续，去去去，这个弄得特 特别难看啊，特别难看。嗯，绝对不能这样吧。嗯，那我们换个方案吧，这个方案肯定不行。好，现在新的方案是找了一个可乐瓶，然后把它切开，把它放进去之后，然后呢再想办法让这个可乐瓶缩小，把它密封。 嗯，试一下吧，发生一个很尴尬的事情，就是他变得太太小了，而且不光变小变短了，然后前面部分就盖不住了，得找一个大一点的瓶子才行。继续吧， 这个吹到最终的效果也就是这样，然后实在是不敢吹，而且这个是锂电池在里面， 这个热风枪一百多度。嗯，也是有点担心啊，非常的担心，而且你看这边都吹白化了，这个也没有缩到一个合适的这样的一个形状。看这个方案也不行啊， 其实可以先把它剪开，然后再吹，这样的话可以收缩到一个合适的一个尺寸，我们再试一下吧。 现在电池也比较热，估计有四五十度，估计有四五十度哇，电机，电机比较烫，电机可能有六七十度。好，现在剪好了，现在就是先把它捏一下，然后再吹，看看能不能够让它就是。 嗯，收缩到一个合适的大小。剪的时候发现他这个可乐的这个底部啊，真的是好厚啊，差点把我宝贵的小剪刀给我包上瘾。真的是好， 这个剪都剪不动。怪不得刚才吹了半天也没什么效果。这边塑料太多了，一瓶可乐的这个包装的塑料是百分之八十都集中在瓶口和底部，其他的地方，我感觉，哎， 天壤之别，捏不死的。现在是一个问题，不能把它捏死，然后这个呢收缩成这样之后呢又有一个问题，就是没有办法防水密封就比较尴尬了。嗯，这个方案行不通。对，再换一个方案就最简单的嘛。 啊，就用保鲜膜，用这个保鲜膜缠呢，也是缠了一下觉得特别丑，对了，我把这个开关换掉，那个开关实在是不灵敏，现在换成了这个开关。嗯，我现在准备就是给他打点胶，然后呢用 透明胶布粘一下就可以了，还是很危险的，老是会涉及到高温的东西对不对？然后我捡了两根铁条用来加固的加固一下。 嗯，做完之后就是这个样子了，非常的丑，就是不知道有什么办法能够把它给密封防水，给他做一个外壳，谁有好办法？可以可以教我一下怎么把它给密封一下。嗯， 我打算待会就给他套个气球，在这个套气球的过程中就发现这个开关啊，老是把这个气球给扎破。你看这个电池的好多这些， 今次都没有把这个气球扎破，但是这个开关的这个结反而把气球给扎破了。于是呢，我现在 就是换一个方法，这个是从这个手游戏手柄里面拆出来的，这种按键我现在用它，现在套好了。嗯，下面进行一下这个防水测试吧， 看这个已经就是泡了一段时间，继续再泡下去也不大，反正他是没有什么问题的。最后呢就是来测试一下， 这个是同款的， 从它外形可以看出来和那个牙刷是同款的。嗯，对，改装之前大概就是这个效果吧。 再来看一下他，确确实实确确实实是提升了动力的，还有这个能量的，很明显的感觉到最后来这个复盘一下吧，今天学习了这个电动牙刷的内部的一些结构啊，他就是一个电机，然后一个控制板产生胶变电流 啊，然后还把这个他这个电池啊，从这个八百毫安的这种五号电池形状的锂电池 换成了这种幺八六五零的两节的电池，在续航应该会变得更厉害。然后就是中间呢又给他焊了一些这个，呃，别的电机还有分明器就 玩了一下，然后这个外壳本来应该是用三 d 打印的，把它量一下打打印一个，可是我没有三 d 打印机，所以呢就是用这个气球套了一下，比较丑，哈哈哈。嗯，然后感觉他的这动力确实是 变强了，但是不能数据化的去去体现，只能就是说是感觉啊，然后确实是摇的更猛了，但是没有数据化的方法去去演示。好，就今天就就这样吧。嗯，谢谢大家。

这期呢，来拆一个电动牙刷，这个是入门款的电动牙刷，这东西用了就真的回不去了。 这个好像转速是一万多转吧，当时买的时候六千毫安值而定，电压五伏。苏宁植物 这一款呢就是小米 t， 一百就两个档位，他们的振力差异版，那价钱也基本上差一倍， 因为我给大家试一下，开到最大三档只能放点水花，没水花都溅不起来。 这是当时郑莉佑就买了这款，买了个 t 白， 这里明显的一半，然后我们下面就把它拆开，因为这个刷头呢是拧的， 这个有可能不好，这个是塑料，一会我们把它拆开，应该是从这里敲开， 还是挺友好的。嗯，这两边有两个卡扣，把它敲一下就应该再顶的出来。好，还是挺简单。 看一下这里面都有什么。三个指示灯棉， 一个开关机按钮，不过这个触控芯片应该是单片机，但是看不到型号，被磨掉了。这边一个三极管， 那个挤一下看一下，这一半被我撕烂了。行吧，就这样吧，不拆了，里面也没东西。 看一下这个芯片，这电源管理的。嗯， 就这一个电源管理芯片，我上面也有点水渍了，感觉有点进水， 背面看一下，就一个电池，把它敲下来看一下， 撬了一下才发现那是被焊在这两个点上的，拆不下来。简单看一下它的参数吧，三点七伏六百毫安参数，没有虚标还可以， 但是这电动牙刷也太简单了，也没几个玩意，就那么一个偏正。这应该还有个马达，把它拆开看一下。这马达拆不下来， 可能要破坏性拆掉它才行。那藏在这里面一个很小的，就跟这个连杆连在一起的，不过这个是塑料的，是 我万万没想到这做工的，你看这有点水质，最起码还是也没有进去看一下小米这个， 这是铁，这是不锈钢的，你看他这些，他这个就是塑料啊。今天就说到这里。

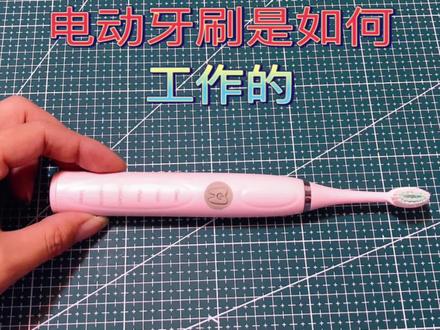

同样是电动牙刷，为什么有的卖到几十块，而有的卖到上千元？这十多倍的价格差到底差在哪里？我们将连续开展三期视频，针对不同价位电动牙刷进行拆解。本期视频要拆解的是这款销量超高的儿童电动牙刷，它的价格定位在几十元左右。 先看一下电动牙刷底部的规格参数，这里标注的是需要一颗七号刚电池供电，额定电压是一点五伏，额定功率为零点四瓦。 取下电池，只看到有一条金属贴片连接到电池的正极，没有其他过多的电路，电动牙刷的主板以及震动电机都集中在这个极小的空间内。 话不多说，我们开整小小一个电动牙刷，别说，还挺结实，啥工具都整上了， 历经万难终于拆解出来了。好了，现在我们来看一下他的电路部分，我们先看一下他的外观及做工，整体来看，这个电路还是非常简单的，采用了单层板的设计， pcb 的长度为二十三毫米，加上电机一共只用了七个元气键 驱动刷头，震动电机也是小的可怜，七号电池都比他大， pcb 的侧面切割也非常粗糙，并未进行打磨处理，毕竟几十块钱的东西要什么自行车呢，你说是吧？ 这两个触点连接的是电源的正负极，经过电源 suri 波后为主控芯片和其他元气键供电。这颗是这个电路中有且仅有的一颗芯片，采用的是 sop 八的封装，不过芯片上的 ce 都已经被打磨掉了，具体的型号不能确定，但能肯定的是 电动牙刷的开关及模式的切换功能都是通过这颗芯片实现的，这是一颗点动式的开关，每按一次都会向九控芯片发送一个脉冲信号，九控芯片接收到信号后，会根据预设好的程序进行工作状态的启停或工作模式切换。 仔细看一下芯片的眼角，可以发现眼角伤痕、眼角漆处于闲置状态，并未上吸。这很有可能是因为这款电动牙刷功能过于简单， 不需要对过多的电路进行控制而闲置的。最上面的这个就是电动牙刷的直流电机了，与其他电动牙刷不同的是，在电机的顶端连接了一个偏心轮，下面我们上电看一下电机和偏心轮是怎么工作的， 他的转速非常的快，先用小纸片从右边接触偏心的人，可以看到，当纸片接触他偏心的人时，纸片被迅速的弹开了。 使用纸片从左边接触偏心轮后，偏心轮立即停止了工作。由此可以判断，偏心轮主要是通过做顺时针圆周运动产生了离心力，带动电动牙刷刷头进行震动的同时，这款电动牙刷成圆周式转动电机的目的也很明显，就是为了控制成本。 先不说电机的价格，当然是控制电路原装饰转动电机所需的原件使用量就比往复式电机的更少。在通常情况下，想要驱动电机往复式的转动 需要使用四颗莫斯管形成 h 桥是通过改变电流的流向实现的，而圆周式转动电机的驱动电路只需要一颗莫斯款即可。无论是在设计还是在用料方面，这款电动牙刷都能节省一定的成本。好了，本期视频到这就结束了，喜欢我们视频的可以点赞关注我们。 下期我们将会拆解一款价格定位在百元左右的电动牙刷，看看他和本期视频的这款有什么不同。同时如果大家有什么想拆的电子产品，可以在评论区告诉我们，也可以通过邮寄的方式向我们提供想要拆解的物品，彩蛋时刻 就算是真的 好收。

大家好，今天我们来拆一个电动牙刷，这个电动牙刷是三年前买的， 现在这个按键不好使了，我买了一个新的，所以我们要把这个旧的拆开来看一下，按了，按了几次都按不了，这个按键很难按的， 还其实还可以的，就是这按键太难按了。 们先看一下能不能温柔的把这个牙刷拆开，这个牙刷充满电，可以 用一个月的，看看能不能温柔的把它拆出来看一下，修就不想修了， 好上螺丝刀。 哦，原来是用这个螺丝藏在这里的，我们就把它硬翘硬翘了， 里面这些塑料都是脆的，脆脆的，所以这些都是没法修，很难拆，一拆都撕烂掉了， 怎么坏的？大家买电动牙刷千万不要买这个按键的，你看凹进去很难按的那种，容易往下凸出来的那种，就很容易一样上映加火 一节幺八六五零。电池， 那就是这只，就是这个 铁片金属按键， 里面没啥东西，就是一个电机，电机是核心部件，据说这个电机是进口的 小日本做的电机， 没啥东西，你看就是一个电机按键，一个电池，就这样子， 如果充电的这么简单就三百块钱呢。 好，今天电动牙刷 就拆到这里，谢谢大家观看， 没啥东西。

可以当搅拌机用的电动牙刷，铁铁们见过没有？这其实是笑容家刚刚发布的新一代扫震电动牙刷，今天咱们就拆它，看一下有哪些高科技。 传统的声波式电动牙刷，轻轻一按，刷毛就不怎么震动了。这种扫震式的它不仅仅是刷毛在震动，刷杆也在大幅度的左右摆动，力度很大，根本就按不住。 机身整体有一个漏刷提醒的小屏幕和一个实体按键，即使手指有水，这也不会误触的。他配了两个刷头，一个亮白款，一个呵护款，这都是缓震刷头，他不是简单的在外面包了一层软胶，中间这里是镂空的结构，这样设计的作用就是分解冲击力。缓震吗？ 缓震刷头再配合扫震式机身，这才是最符合咱们口腔结构的刷牙方式。接下来就看看这 早震式电动牙刷内部都有哪些高科技。撬开底盖里面的两个卡扣向内撬，这样整体就能抽出来了。 底盖上有一个防水胶圈，两根充电线连接着主板，主板上面有一层三防漆，防水防潮。 这下面是一颗幺八六五零，电池容量两千五百毫安时，续航可以达到三个月。电池和外壳接触的地方贴有一块缓冲泡棉。细节啊这细节真没想到！前面这块就是笑容家扫真技术的核心，四伏系统。 拆掉电机后盖，可以看到电机主轴上有一小块强磁小主板上有两个霍尔传感器，主板上面的主控芯片会通过这两个霍尔传感器来监控电机的运行情况，实时调整电机的功率，这样不仅能让 刷毛震动起来，还能模拟巴士刷牙法，让刷柄扫动起来。这个电机也值得说一下，如果电机的扭力太大，可能会对牙釉质造成不可逆的损伤。 小用家采用的是这种高转速低扭矩的无刷电机，输出的扭力更安全也更舒适。主控芯片加上直流无刷电机，再加上霍尔传感器，这就是一套完整的四伏系统。 电动牙刷用上四伏系统，这真够下本了。而且在刷内外齿面和咬合面时，这把牙刷的扫动幅度和震动力度是不一样的，这就是陀螺仪芯片配合四伏系统的返回机制实现的结果。 在 app 上面，即刻模式还能根据自己牙齿的情况量身定制刷牙方案，这果然够，即刻也只有扫震式电动牙刷才能这样玩。整体结构看完笑容家这款 扫震式电动牙刷，无论是技术路线还是做工细节，可以说全都拉满了扫震式，再配合上缓震刷头，这才是站在用户健康角度设计的好产品。这个必须给他装回去，我这声波式的可以丢垃圾桶了！好，这期的视频到这里了，记得点赞哦，拜拜！
