cad如何在圆上截取一定长度的弦长

老师啊，你这样的一个实体三通，它能在 c 软件当中画出来吗？当然可以啊，我已经做好了，你看。哇，这么厉害，那你教我一下。来，我教你。首先我们点击新建新建一个空白的绘段板，然后输入圆指令 c 空格，点击一点会至一个半径为二十的圆空格确定，再空格重复圆会至一个半径为四十的同心圆。 然后呢，从它们两个圆心往左侧定为一个三十二的距离，会至一个半径为五的圆，输入阵内指令 ar 敲空格，选中小圆空格确定，选择极轴阵列光标空圆边，点击圆心空格结束。 然后呢，我们选中这个图， ctrl c ctrl v 将它往旁边复制两份，我们放在一边备用。这是我们的三个法拉盘，他们的结尾轮廓 下方呢，我们再输圆指令 c 空格，点击点会制一个半径为二十的圆，外侧我们再会制一个半径为二十三的同心圆，然后同样我们用 ctrl c ctrl v 把它往边复制一份。接下来我们输入直线指令 l 敲空格，点击点往右拖动光标竖长度呃， 输入长度十回车，两百回车，十回车两次。然后再空格重复直线，从中间这个直线中点往下拖动光标，输入长度一百回车，十回车两次。然后呢，用扫六命令 s w 敲空格， 将两个小圆呃以及我们上方的三个法拉门分别扫描到他们对应的三根路径线上去，进而生成一个这样子的三维实体模型。我们最后呢，把这个也扫到这个呃路径圆上。最后我们输入叉级命令 su 敲空格，先选中这外部的五个大实体 空格确定，最后再框选全部空格确定好，这样一个三维的实体三通我们就建模完成了，你学会了吗？哦，这个我学会了，这太厉害了。

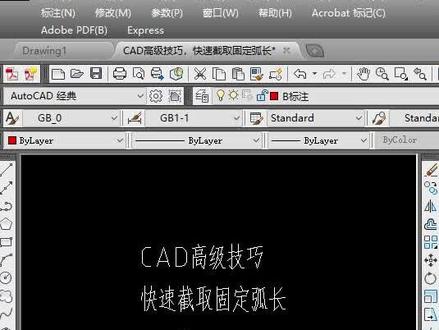

如何用 c ad 画出弧长为三百二十六的圆弧呢？据说有百分之八十的人画不出啊，今天姜老师来教你这个 c ad 小技巧。 首先我们画出我们所需要的圆，然后呢，正面银行输入 m 一空格，选择我们的圆，然后输入我们的弧长三二六空格点， 点击格式菜单，点击点样式，选择可见样式，点击确定。然后把我们的对象连接起来，把多余的部分踢啊空格两下修剪掉，然后点击格式菜单，点击点样式设置为不可见样式，点击确定。 然后我们点击我们的标注菜单，点击我们的弧长标注，就可以标注出我们这段圆弧了。

今天我们学习会制这个图形，大家跟我一起来画 c 空格，选择圆心，输入二十空格，确定重复空格，从圆心向右支撑一百二十空格，确定，然后输入二十空格，接着输入 c 空格， t k 空格， 点击圆心，向右拖动鼠标，输入六十空格，再向下输入两百三十二空格， 按 enter 结束，输入二零空格 c 空格。从圆心往上追踪一百三十二空格， 输入十八空格， c 空格 跟这两个圆相切半径，输入一百五十 t r 空格进行修剪。 c 空格， t 空格跟它相切，跟它相切半径，输入两百七十空格 t r 空格进行修剪。选择这个圆弧，输入 m i 空格进行镜像， tr 空格进行修剪。选中对象，输入 j 空格，对它进行合并，接着输入 o 空格时空格将它向外偏移， 接着输入 x 空格，点击它，将它打散，然后输入 l 空格， 选择向线点，向上画一条长度随机的直线，重复空格，右边也画一条长度随机的直线，接着输入 f 空格，二空格，五十空格， 点击直线，再点击圆弧，进行到圆角空格重复，这边也到圆角，接着输入 t 二空格，修剪一下， 这样这个图形我们就绘制成了，你学会了吗？我们下期再见。

c、 o、 d 最牛叉的一秒钟，一改线长，输入 l、 e、 n 空格，选中它空格，输入三十空格，再选中空格，一秒改角度，输入 d， c、 a、 n 空格，选这条线，再选这条线，测量出来一个角度，我们双击这个四十五，然后输入六十回车角度变成了六十。一秒提取边界， 输入 b、 o 空格，选择这个拾取点，点击中间这个位置，在空格中间的就提取出来了，一秒添加中心线。 c、 m 空格，选， 选中它空格矩形，一秒添加中心线。 c、 l 空格，选择两条平行线，一秒会制表格。 t， a， b， l、 e 空格标题这个位置，直接把它变成数据点确定点，确定表格会制完成，你学会了吗？

大家好，我是海皮老师，江湖人称海大康。来，看到这个图形啊，我也不知道之前有没有录过这个图啊，反正这 前两天有同学问过这个图形的绘制，哎呀，这个图怎么做呀？是吧，以角度没角度。对，其实如果按照这样的 图形中所给的这东西啊，你似乎你根本做不出来，你这个线长度长度不知道角度角度不知道对不对啊？所以说呢，做这种图啊，就一定要呃注意一下他的一些作图的思路啊，比如说我们现在画一个正方形，六十乘六十的 啊，举行命令， r， e， c 啊，指定第一个角点输入 a 的 符号六十逗号六十空格，对吧？然后呢， 然后我们中间也是一个正方形，对吧？长度为二十的，但是问题是什么呢？ 问题是我现在第一不知道这个正方形的一个方向是什么，是吧？位置我们是知道的，你看它的中心点刚好就在我们这个正方形的中心点的位置。对，所以这里我们就立到什么呢？先从这个中间绘制一个半径为 十的圆，也就直径为二十的圆，相当于在这里面把这个多边形的外切圆给它做出来，看见没有 是吧？现在你只要用直线从这个端点连接到它的切点就可以了。好，最后 ar 正列一下， 这是利用到多边形外切于圆的这么一个思路来做的啊。啊，数量是四个，选择对象好，点击确定你看到没有，这样的话把圆圆我先不删啊，一 x 空格两次延伸延伸延伸，延伸，是不是相对通过外切于圆的方式来做这个多边形一样的， 对吧？好，这样一个图的我们做好了，因为他是半径为十嘛，所以这个直径为二十个单位嘛，所以你标注这个距离肯定是二十的啊。好了，这是这个图形的一个位置啊，最后呢，帮大家先帮个小忙，把这玩意多点一点。好吧，谢谢大家啊，散会。

今天我们来绘制一下这个图形，新手朋友可以跟着我一起来练习。 c 空格，选择圆心，输入十三、确定空格，重复，继续选择圆心，输入二十，确定 c 空格，从圆心向左追踪六十，输入半径四， 确定空格，重复选择这个圆心，输入半径八、 选择对象，输入快捷键 m i。 空格，对它进行进项。 l 空格， t a n 空格，靠近这个圆捕捉切点， t a n 靠近大圆的捕捉切点确定，再选中斜线，输入 m i。 空格进行定向， 选择这两条线，再次输入 m i。 空格镜像 c 空格，选择圆心，向上追踪三十六、 半径四，空格，重复选择圆心，半径十二， 确定 l 空格，选择这个下线点，向下随意会至一条直线， f 空格， r 空格，十空格。下面的命令我们改为不修剪， 分别点击这两条线进行导圆角，然后选中对象，输入 m i。 空格进行镜像， 最后 t r。 空格修剪一下，将不需要的线条裁掉， 这样这个图形我们就绘制完成了，你学会了吗？

老师怎么了？我现在想找到这两条直线他的终点，然后画条线，这怎么做呀？呃，就是画他们的中心线是吧？哦，是是是，这个呢，在 cd 里面有专门的快捷指令，你看在这里用字母 c l 表示，你输入 c l 敲空格，然后依次点击两根直线，就更新下他们的中心线，你看。 哦，这样做的。是的，那圆也能用这个方法吗？哎，等一下，圆呢，同样有专门的快捷命令，你看在这里用字母 c m 表示，你输入 c m 敲空格，然后点击这个圆，就可以一键添加圆的十字中心线。 哦，那，那这种一折一折的线，这叫啥？这个呢叫做折断线，它的指令比较长，在这里你看用字母 b r、 e， a、 k， l 表示，你输入 b r、 e、 k l 敲空格， 然后点击指向两个端点，在你想添加折断的位置点击一下，这样好就可以了。哦，原来这个是这么做的，刚，哎，刚才这个是 b b 啥呀，我忘记了呀，这个快捷键， 那你就可以把我这一张 cd 的 快捷键鼠标带带回家，主要包含了我们 cd 软件常用的二维绘图修改工具，标注使用功能以及三维建模的快捷命令。 一共呢有一百四十个 cd 软件常用而且好用的快捷指令，每一个都这样，文字加上图标的形式，如果你不会使用也没有关系。你扫描鼠标垫左下角的二维码，就能观看到这一指令一对应的视频讲解课程。点击左下角小黄车，快把它带回家学习起来吧。

点和这个圆相交，唯一的相交啊，不可能是一条边，和这个圆呢有两个交点，它只有一个唯一的交点就是呢有一个切点 好，那么这个切点的位置呢也很重要，等一下呢就会提到，好，那我们那我们就单机下面这个选项，我们可以看到啊，这个十字光标呢是在边的中点上的， 那么这个实质光标所在的位置呢，他就是切点的位置啊，就相当于是这里的这个切点的位置啊，而且呢是在相信点上， 他又提示我们呢，指定圆的半径吗？ 刚才呢我们又先指定了这个中心点的位置，是吧？就是这里了，那么这里到这里它就是半径， 那么同样的道理啊，海翅用一个啊确定半径大小的圆呢，来控制这一个正多边形，而且呢海翅外切于圆的方式好，就是这个 好，我们用一个半径三十，那么呢输入三十 安回车键好了，我们可以我们可以发现啊， 同样大小的圆，那么不同的方式，这个呢是内切，内切啊，这个呢是外切，可以发现呢外切的要大一些。

朋友们好，今天来讲一下这个盐和盐糊批量转两极多段线，也就是把盐和盐糊转成一个多段线啊。那咱们画一个，画几个盐试一下啊 啊，画了几个盐啊，大小不一的，然后再画几个盐糊啊啊， 哎，他就是把这些盐和盐糊批量的卷成多端线啊，咱们复制一过来，过一会好对比， 改一下其他颜色的啊。好，那现在是个盐啊，他是有圆心的啊，盐和盐壶都是有圆心的，就是把光标停在上面的时候，他是显示盐壶啊，显示盐啊，那这些是一样的，这复制过去的。 好，那打开钢构 c d 的 这个菜单，一百九十九线啊，沿和沿弧，批量转两极多段线， 那这里呢？就是拉框选择哎，批量或者单过要转为多段线的沿或者沿弧，那咱们拉一个框 啊。好，这就转过来了，然后咱们对比一下看看。这个是多段线，这个是沿， 他的气壁就是这个岩是有岩，岩火是有岩心的，这个多段线是没有的啊，这个也是多段线啊，这个是岩啊，这个是有岩心，这个没有岩心啊。把光标停在上边，上边显示多段线， 把光标停在上面显示颜，那这些都是一样的啊，你看都漆笔就在这里，颜和烟灰都是有圆心的，那多段线呢？就没有圆心了啊，漆笔就在这里啊， 因为有的人他需求这个功能，所以这个就是个多段线，这些都是多段线啊，那这些都是颜，所以这个两个还是有漆笔的 啊，那这个功能就讲到这里，也是一个对特定需求的，还是很有用的，都可以批量操作啊。好，那就再见了。

家人们， c a 的 改县长还在傻傻拖度，今天这三个段位方法让你改线长，跟文一样，青铜选手选直线抓加点 开正交 f 八拖到目标长度，输数值五百，线段三千，简单粗暴。铂金选手画个圆当辅助 输入半径三千，输入一 x 空格，两次延伸直线改完山原，这操作够丝滑。王者选手输入烂空格，屁空格直接输总长三千， 选修改的对象空格，确认一秒改好，这才是效率！王者三种 cad 改限长方法，你在哪个段位学会的？赶紧去试试！评论区报段位！

今天我们学习会制这个图形，大家可以暂停视频看看该怎么会制呢？下面跟我来 c 空格，确定圆心，输入 d 空格，二零空格，空格重复， 再输入二十，确定 c 空格，从圆心往左追踪七十，确定，输入十空格，接着输入 r o 空格， 选择这个圆空格，确定，选择基点，输入 c 空格，负四十五空格， 然后输入 f 空格二空格，再输入七十减十等于六十空格，选择这个圆，再选择这个圆，接着输入 o 空格，输入二零空格，对它进行偏移， pr 空格修剪一下，然后输入 o 空格，输入偏移的距离时，确定给它偏移，这个也偏移 空格，确定，输入 l 空格位置这条直线空格，确定 f 空格， r 空格，二十五空格。依次点击圆弧和圆 t r 空格修剪一下，这样这个图形就画好了，你学会了吗？关注我主页，还有更多教学视频。

老师啊，怎么了？老板给我发了一个这样的图纸，他好像是三维的，我在 cad 软件中将它画出来呢，可是看着效果不太对啊， 这个呢，用 cad 里面的三维我给你讲解一下。首先输入圆指令 c 空格，点击一点，半径一百二十按空格。然后呢，输入打断的指令 b r 空格，点击这个圆，再输入 f 空格，点击左边这个象限点，再点上面的象限点，得到这样子的一个圆弧， 然后竖直线 l 空格，点击这个圆弧下面的端点数值，向下画一条长度为十五的直线，按空格，空格结束，再次空格，点击上方这个端点向右竖直径十五，按空格。 好，绘制好之后，接着我们绘制一个圆 c 空格，点击一点，输入半径这里二十五按空格。再次空格，点击这个圆的圆心，它的半径设置为三十空格。然后呢，再竖矩形 r e c 空格数 f 空格，圆角半径十五空格， 点击一点，好，向下来拖，首先输入它的长度九十，按下 tab 键，一百二十按空格，这样子把这个矩形画出来，再来画一个圆 c 空格，碰一下这个矩形，点击它的中心点，画一个半径为二十五的圆空格。再次空格，碰一下上方这个圆弧，点击它的圆心，这个圆半径设置为五按空格， 复制 co 空格，点击这个圆空格确认，点击它的圆心，在这个圆心上点击一点，复制一个，还有下面两个也是同样的，分别复制出来。 好，做好之后呢，接下来画第三个，再输入圆直径 c 空格，点击一点，半径二十五空格。再次空格，点击圆心，这个半径为五十五空格， 然后呢再输入 c 空格，碰一下这个圆心，数值向上，这个距离设置为四十五空格，在这里呢设置它的半径，这个半径为六空格， 然后正列 ar 空格，点击这个圆空格确认，点击几轴，点击正列中心点，就是我们这个圆心，输入 i 空格，设置个数为八个空格结束。好，接着我们做一个面域，输入 r e g 空格，然后呢把这里全部给它框选上框选上之后空格确认，进行面域输入 vs 空格，点击这里的真实， 然后呢输入差几 su 空格，选择外面这个大圆，然后呢空格确认，再选择全部的空格，好进行差几， 再次空格，重复差几的指令，选择外面这个大圆，然后空格确认，再选择所有的空格进行差几，那么再次空格，选择它，再框选所有的空格，好把它全部选中，这样子呢，我们做好了准备工作，再点击俯视，选择西南懂车侧， 然后呢输入扫略 s w 空格，选择它空格确认，再选择这个圆弧进行扫略，再次空格，重复扫略的指令，点击它空格确认，再点击我们刚才画的这条直线， 好再次空格，选择它，然后空格确认，再选择刚才上面的这个直线，好做好之后呢，可以看到这样子我们的一个三维的弯管就绘制成了，你学会了吗？

那是类皆于缘， 什么意思呢？什么是类皆于缘呢？啊？他就是这一段话。 好，类皆于缘啊，他就是这个情况啊，他就是缘类皆于赠多边形， 那么这个正多边形呢？啊，是正五边形的，那么这个正五边形它的顶点都在圆上，这是呢和圆呢是相交的。 好，那我们就 选着第一个选项啊，单机第一个选项，我们可以看到十只光标在正五边形的顶点上， 也就是呢，十只光标在正五边形的顶点的位置，那么这个顶点的位置呢？特别的重要啊。 啊，这个顶点的位置特别的重要，那么下一节课呢，我们就可以讲到通过指定顶点的位置而绘制成特定的正多边形。好，这个时候呢，它提示我们指定圆的半径， 那么我们输入半径三十，好，按回车键。 那么这个半径三十是什么意思呢？刚才我们不是讲了吗，通过圆控制正多边形呢？

刚才呢，这个十指光标又在这个顶点上的位置，是吧？然后呢扳进呢又为三十，也就是说呢，呃， 这个圆心，或者说中心点到这个顶点的距离呢，它就是扳进啊， 那么正好呢，用这个扳进为三十的圆控制这个正多边形，而且呢还是类结于圆的方式啊。就是呢，这个 好，我们单机这个多边形的命令好，车面数呢还是五好，输入五安回车键，指定正多边形的中心点 好，我们单机指定中心点的位置好，看下面这个选项外切于圆， 那么这个外切与圆的话，他就是这个情况，也就是呢，是这一段话 啊，外切与圆，那么就是圆外切与正多边形啊，大家看啊，是这个圆外切与这个正多边形， 那么这个正多边形的每一条边的中点呢，都和这个圆相切，注意哦，这个切点的话，其实呢他也是焦点，就是这个正多边形的边的中。

一只圆弧的半径如何？用 c id 按照指定的弧长来画圆弧，今天姜老师来教你。那么首先我们来看一下， 呃，我们已知这个半径，那我们可以直接输入 c 啊，画一个半径三十的圆，对吧？那个圆我们画出来之后呢，那接下来我们这个弧长六十，怎么去确定呢？那我们其实是没有办法直接去确定这个弧长的， 但是我们可以用到一个呢啊， cd 当中的一个 m 一啊，叫做定距等分的一个命令啊，在命令行输入 m 一空格啊，选择等分对象，然后呢我们输入他的长度啊，比如说六十空格， 等分完之后，然后接下来我们在这个格式菜单当中啊点击点样式，因为有的学员啊，可能等分完 之后，这个点样式看不见，那么你一定要啊，在这个格式菜单点击点样式，然后呢把这个啊设置一个可见样式啊，因为默认的话是这种，对不对 就看不见啊，设置完之后，我们点击确定，然后现在呢我们在这个啊，呃， 命令好像输入 s 一空格啊，打开我们的一个草图设置啊，在这里面把这个节点啊捕捉给他勾选上啊，这样的话我们才能够捕捉到这个等分点，对不对？ l 我们把它直接啊连接起来， 好，那么把多余的部分踢啊，空格两下给他修剪掉，那么最终我们得到的就是我们这一段半径为三十啊，弧长为六十的一个圆弧。 那么最后我们可以把这个格式菜单点样式设置为一个不可见样式，点击确定，那我们这个圆弧就画出来了。关注我，带你了解更多 c a d 操作技巧。

这节课第三十三课画正多边形好，单机这个倒三角好，这个命令多边形就可以绘至正多边形了。 正多边形的定义在 c a 定义，用两种方式会制正多边形，一种是用圆内接或外切于正多边形啊，就是用圆控制正多边形， 另一种是用正多边形的边的两个端点。 好，那么这个正五边形哈，这一条边的两个端点 a b 哈距离呢？是这么多。 好，那这一个是圆内接于正多边形，这个呢是圆外切于正多边形。 那么不管我们怎么说，都是先说圆，然后呢再说这个正多边形，这样子呢方便大家理解。好，等一下呢，大家就会感受到。 好，我们来演示一下好单机多边形的命令。 其次我们输入侧面数，那么侧面数呢，就是正多边形的边数，那么我们要花正五边形，所以说呢边数呢为无输入，无 按回车键提示，我们指定正多边形的中心点，那我们可以单机指定中心点的位置，好，单机车号呢？有两个选项。

好，那么刚才呢，我们讲到了这个相切啊，切点的位置好，可以在，可以在呢这个再补讲一下 啊，差面数呢？还是无好，单机指定中心点的位置好，那面，那么下面这个选项啊，看实质光标呢，在切点上，或者说在中点啊， 所以说这个切点的位置呢，可以通过指定切点的位置而绘制成特定的正多边形，那么这个的话我们下一节课再讲。 好的，结束命令，我们来讲这个好单机多边形的命令 好，侧面数呢还是五，输入五，按回车键，然后我们看命令行，命令行呢有个边一，我们呢也可以单击这个边一，然后呢也可以输入一，好，输入好之后呢按回车键，然后他说提示我们指定边的第一个端点， 那我们可以单机指定第一个端点，它又提示我们指定边的第二个端点，那我们可以捕捉这个几轴，然后呢输入三十五点 二六七幺好，按回车键好，那么这两个正五边形呢？大小相同。 好的，那我们这节课呢，就讲那么多，我们下一节课再见，谢谢。

相见恨晚的六个 c d 实用技巧，输入 tr 空格，再输入 f 空格，就可以划线修剪图形。输入 t x， t， e， x， p， 选择文字，可以将文字分解成线条。 选中所有圆，输入 c h 空格，在几何图形中找到直径，输入直径数值，可以一键统一所有圆的大小。 等分图形后看不到等分点，输入 pt， 更改点样式即可。在导圆角时输入 p， 点击多段线，可以一次导所有圆角。输入 l， e， n 空格， t 空格，输入想要的圆弧长度，可以快速更改弧长。
