竣工图a0折成a4详细教程
粉丝11.9万获赞58.0万
相关视频
01:01查看AI文稿AI文稿今天我们来讲一下军工图怎么叠，我们可以先准备一个这种钢板，他是专用的叠图板，然后北京的要求呢是装订线要预留二点五厘米，我这就拿胶条做个标记，然后我们开始叠图，把它对折， 就这样给它对齐了。 然后我们先把图纸折过来，预留二点五厘米， 这样叠图，图呢，最上边一面是整的，你去看职工图章呀，会方便一点。最后就很简单， 只要对齐就可以了，然后我们把这个角给它折上去，这样后期装定的时候就添加到图纸，然后我们再拿这个小气罐给涂叠好，记得点赞关注哦！
234北京银建装修
00:52
00:42查看AI文稿AI文稿这是蝶骏公图教程来了，嗯，阿瓜鲁 这边留下那个装定的位置，这样装定了之后就可以翻开对折这个留 a 四的宽度， 然后再折的时候留一个装定线的宽度，然后剩下的就直接对折，然后一直到最后面一步的话，是保证最后面有一个这个宽度，然后让它全部是漏在外面的，这边就按照那个多余的把它折进去。
25王工建设好房子
01:04查看AI文稿AI文稿今天带大家了解一下 a 零蓝图折 a 四爆逼的全过程！ 好，就这么着吧！朋友们有需要点赞加关注，出图不迷路！
118丰海通快印-小沈杍
00:39查看AI文稿AI文稿第一步，从山上向着高度二百九十七毫米。第二步，从山上向着继续着高度二百九十七毫米。 第三步，从左到右至二百一十毫米宽度。第四步，继续于二百一十毫米宽度。一手提琴方式折。 第五步，把图案向上，再走第二层，多余的边角方便装定完成。关注我，带你走进精彩的世界！
874梧州精彩数码快印
03:36查看AI文稿AI文稿我不拍你脸。哎，这拍到你工作的地方。嗯，这是肯定。这是 a 零的吧，是不是？嗯 嗯，压平 返回来 礼品。 嗯对，这 顶的 a 四纸。对对，折 在礼品。 这是给老板打广告的，看能不能找两领客户过来。 找了点业务过来。 这应该就是手风琴似的折法了。 这这下可以做了， 买了一个。
79洋文清一色
00:49查看AI文稿AI文稿零基础 a 零折 a 四多张蓝图折法来了！工地蓝图工程大图通用，今天带大家实操！首先用 a 四纸对齐，图纸边缘，用刮板定位置，按照刚才定的位置对折后用刮板刮平整，用刀划开一节，方便后期档安装。 将划开的地方折一点后，用刮板刮平整。接着再将 a 四纸对齐，图纸边缘根据 a 四纸大小反复对折。这种折法正面完整保留图纸标题栏，方便规范查找资料。送剪项目部存档 折完尺寸精准统一为 a 四规格，可直接装入文件袋、资料册，方便整理收纳，长期存档。每天分享一点小知识，关注我，了解更多广告图文小技巧！
02:13

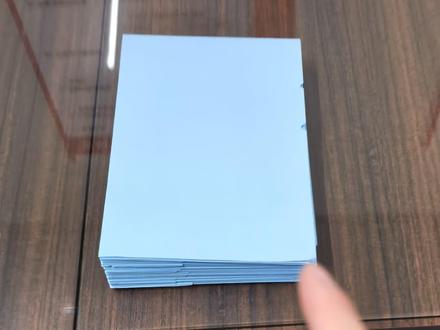

02:13查看AI文稿AI文稿拍个视频记录一下这个图纸怎么叠，这是我叠的一小部分，看起来还算工整吧，当然叠图是一个地方一个样。我说一下太原审批局这边的要求，叠图之前先找一块跟图纸面积差不多大的玻璃，一般就是现场供窗户那件，让他们要一块就行。我们这边是 a 零图纸， 尺寸大概是一一八九乘以八百四十一毫米，所以我这块玻璃大概是一米二长，然后九百宽。为什么要垫玻璃？因为有裁图桌子，一般都是木饰面，根本扛不住。然后第二步就是找一根钢尺，就这个也是为了裁图，用京东买的，我这个图纸长是一米二，所以我这个搞了个一米二的钢尺。 第三步就是需要裁图，图纸拿过来都有一个裁图边线，就这个就这个就是裁图边线，然后这个是图框线，一般这个裁图边线跟这个图框线的距离，你看只有这个边最左边，图的最左边，他考虑个装订，所以这边留的是二点五厘米， 才能看到六到二点五厘米，然后其他三个边上下右都是一厘米。有的图纸吧，他有一边或者有两边，就没有这个装进线，所以需要徒手画一下，就这样叠着尺子画个一厘米就行，包括这边也一样，都是一厘米，需要贴着这个线把这个多余的图纸给它裁掉，这就用到这个钢尺，用到这个玻璃了。 这个就是拆完边线的图纸，可以看到这边就是二点五厘米，剩下三个标都是一厘米了，一般叠图都是叠成标准的 a 四。然后我找了一个这个辅助工具，这个是从那个大案盒上扣下一块的，他这个尺寸的话就是比标准的 a 四一边少个一毫米，也就是总共每个方向少两毫米。 一般叠图呢，都是手分进叠，就是先横着叠，横着叠，然后再竖着叠， 就是把上面的折下来，一般叠图呢就是第一折，就是从背面折向正面，就这样，这是一张图纸面朝上，然后叠的时候就这个 背折向正面，这就是一张完整的按照太原市审批局要求叠出来图纸，然后这个右下角边上那个图纸的编号，这大概是二百张 a 零图纸，叠了大概十千左右，都算叠完了，这是裁的那些边线叠的还算整齐，是吧？
32工民建王工
01:05
04:04查看AI文稿AI文稿工程图纸的折叠方法 哎，这些工程图纸不仅尺寸大小不一，折叠方法也各有不同，老是弄错折的我头都大了， 哎呀，别着急，作为建设项目档案整理的一个重要环节，今天我们就按照国家标准为大家介绍四种不同规格的图纸折叠方法。各种规格的图纸尺寸如下， 准备工作及基本要求，一、为了方便折图，折叠前准备好 s 标准的硬涂板。二、图纸折叠前要按照图框外细线裁剪整齐，即将边界线以外的部分裁定， 如超出图框线有盖章的一边布裁，没有张的其他边药材。三、竣工图一般不装订暗守风情式折图法折叠， 折叠后幅面尺寸应以 a 四号图纸基本尺寸为标准，即二百九十七毫米乘二百一十毫米。四、折叠后图纸的标题栏及竣工图章应露在外面右下角的位置。 原来有这么多要注意的，那不同规格的图纸分别怎么折叠呢？接下来我们就按照图纸服面从小到大的顺序依次介绍。 a 三、图纸折叠方法一、标题栏在复制图的长边图纸正面朝上， 向外对折成 a 四、大小。二、标题栏在复制图的短边图纸正面朝上，用硬图板对齐图纸右侧向外折叠，再用硬图板对齐底边纵向向后折。 ar 图纸折叠方法一、标题栏在复制图的长边图纸正面朝上，用硬图板对齐图纸右侧先横向手风琴式折叠，再用硬图板对齐底边纵向向后折。 二、标题栏在复制图的短边图纸正面朝上，先横向向外对折，再纵向向后对折成 a 四、大小 a 图纸折叠方法一，标题栏在复制图的长 边图纸正面朝上，先横向向内对折，再分别将两侧翻折，最后纵向向后对折。成 a 四大小二、标题栏在复制图的短边图纸正面朝上， 先用硬土板对齐图纸，右侧横向手风琴式来回折叠，再用硬土板对齐底边纵向向后折，再次用硬土板对齐向内折。 a 领图纸折叠方法一，标题栏在复制图的长边图纸正面朝上，先用硬图板对齐图纸，右侧横向手风琴式来回折叠，再用硬图板对齐底边纵向向后折，再次用硬图板对齐向内 折。二、标题栏在复制图的短边图纸正面朝上，先横向向内对折，再分别将两侧翻折，再纵向向后对折，最后再次对折。成 a s 规格 原来每种规格都有两种叠法呀，看来我得多上手练练了。其实很简单， 只要掌握了这些基本原则，最后将标题栏露在外面右下角就可以，对于不规则的或加长幅面的图纸也可以轻松上手，大家也快来一起学习吧！
1627资料学长
03:02查看AI文稿AI文稿今天给大家讲一下这个图纸的图纸的鞠躬图的一个折叠方式啊。折叠方式，好的，首先咱们拿到一张鞠躬图，鞠躬图的话，咱们去折叠的时候一定要正面朝上啊，这一面，这一面朝上呢？不能一个一个朝上，这面朝上朝上完了以后，咱们拿一个 a 四的档案盒，然后就是咱们这个硬纸单盒， 你去拆一个废旧的啊，已经拆一面，拆完一面的话把它做一个比例尺啊，做个比例尺啊，怎么去折叠呢？咱们把它翻过来。 张伟呢，咱们拿他当一个靠尺，靠这个位置，咱们看看需要折叠的位置在这在哪位置啊？这个位置，那这个位置统一咱们进行， 你要去 把它当一个土在后面比一比一下啊，你可以看看折叠的位置在什么位置，要完成他绝对能直接直接偏了啊， 好， 把它翻过来，两边对齐啊，所有的一定要对齐。 好，这样折叠完，折叠完成以后，因为这个边，这个边大家宽出来了，对吧？宽不出来怎么办？咱们还要再对他进行一个，这个也一样啊，对他进行一个 两边对齐，然后可以用它折叠的时候，如果方便可以用它去刮一下。啊 啊啊，折叠完成了，那这一个第一，第二步完成，第二步完成第三步，第三步咱们要折叠成手缝心，手缝心怎么办？我们把它翻过来，这个位置， 我们去拿他当一个鼻屎啊，大家看一下啊，就在这个位置，好啊，咱们熟一下，咱们折叠到这 对齐啊，折叠到这，那咱们折叠完以后，第二下反过来， 第三下转过来， 好，最后把它 进行一个折叠，那整体的话就形成了咱们现有的手混巾样式，这只是图纸折叠的一种方式啊，大家可以去参考， 这个也是进攻毒。最后大家作为一个资料员必须必备的一个技能啊，大家还有什么其他需要想要了解或学习的，后台私信我吧。
786郡永烁资料
