s7 plcsim v3怎么用

啊，这节课呢，我们讲三百软件的使用了啊，三百软件呢，就是这个 c 马蒂克麦丽姐啊，我们也叫他实在不齐啊，双击打开这个软件， 这软件的学习呢啊，我们打算从硬件组态啊开始讲起，硬件组态也是一个大的知识点啊，这上面现在是有一个项目，我们呢重新创建啊，打开这个之后，点击这个大白纸新建项目 起个名字，比如说我们呢就叫做他这个硬件令硬件啊好点，对啊 啊，存储的路径放哪里啊，这地方是项目名啊，类型的，里面有项目库， 多种项目，对吧，我们呢现在是要创建项目啊，就选择项目就好了，把它放到哪里去，放到一排拿拿拿拿，如果你想放到另外一个位置啊，你就自己去改就好了啊，好了我就默认放在这里啊，我点确定， 这样的话呢，我这个项目就创建好了，我这个项目名字呢叫做哈德维尔啊，嗯，好了之后呢，我们的软件也大概讲一下哈，就是说在最上面的是我们的菜单了啊，在左左侧的 啊，这里面呢是我们的项目数，右侧这么一大块就是我们的一个编辑区，先点击这个项目名， 点中右键，右键里面有插入新对象啊，这里面呢我们可以插入我们的三百战 啊，塞马蒂克三百站点指的就是我们在这个项目里面啊，加一个三百的这么一个站啊，当然我们这个软件也可以是也可以用玩这个四百的啊，也可以这个插入四百的这个，呃，主态四百的这种项目 四百多万，这个是大型项目，我们就不讲了啊，我们呢查出三百单元，查好之后呢，现在又多了一个三百，是不是这个项目这个地方呢啊，生成了一个加号，加号呢进行展开 啊，展开之后点中 cmit 的三百啊，点好之后在右侧这个这个大的这个编辑区里面出现了硬件， 我，我们呢双击这个硬件啊， 可能在这一块的时候呢，有很多学员会有一个疑问， 为什么我们的软件里面还会体现出硬件的信息呢？啊？在三百软件里面我们是需要的哈，不管是三百还是这个四百幺二零零幺五零零，甚至两百，其实我们都有硬件这个信息啊，这个这要干嘛用呢？ 我们打开这个，这个，呃，双击打开之后进入到这个界面，这上面呢有一个 hw， ctrl h w 是什么意思呢？就是硬件 ctrl virl 呢，叫做主态啊，这个页面就是我们硬件主态的界面上面菜单 这个区域啊，是我们硬件组态区，下面这个区域是我们点中某一个硬件之后啊，他会在下面显示一些详细的信息。最右侧呢就是我们这个相当于是一个工具栏了哈， 我们要把哪些硬件的东西啊拽到我们的这个硬件主态区的好，现在是全全新的，全是空的，对不对？好，我们现在要使一个三百的吗？要足泰三百吗？三百在哪里？在我们这个工具这里面哈，就有一个 c m 即可。三百啊，就在这里 加号展开，这里面啊有一系列东西，是吧？有 c 七啊，有 c p， 三百等等等等啊，我们呢这个，呃，一个一个来啊，比如说现在我们硬件主态，主态的是什么呢？就是我们的 这个食物啊，我们的食物 cpu， 它上面有哪些东西啊？对吧？我们的硬件食物首先要什么？要有一个导轨， 是不是我们要把这些模块都要装到装装，装在那个捣鬼上面，捣鬼是谁呢？就是这个啊， red 三百啊，把这个加号展开，这里面有一个 red 啊，这就是捣鬼。我们呢点中他拖拽， 那拖拽过来之后，那导轨啊，也就在我们的这块就出现了啊，导轨上面呢，从一排到十一啊，这个跟我们那个硬件的导轨呢是一个意思啊，导轨先要有啊，有了之后干嘛呢？ 我们呢可能要阻他一些电源，对吧？三百上面的电源呢，我们可以买西门子的专属的开关电源。开关电源是哪一个呢？就是 ps 啊， ps 就是电源的意思啊，电源模块展开 有这几种店员供选择啊，那比如说我们随便拽一个啊，我们点中了 ps 三零七五安之后，大家有没有注意到我的这一侧导轨的一号位置显示绿色， 这下面呢也显示了绿色啊，那意思是好像就是给我们指示了一样，这个电源模块只能放到一号位置，那我们来试一下拖拽啊，这个地方还是不让放的，这上面呢，放上去的时候提示了电源模块的插槽选择错误，我们往绿色的上放， 放到一的上之后呢，他显示了一个加号，哎，看来是差不多，对吧？我们松手， ok， 电源模块呢就放在了一号位置，呃，电源有了，对吧？我们上节课讲的电源有了之后，后面跟的是什么呢？ 跟的是我们的 cpu， 那 cpu 在哪？在这里， cpu 三百加号展开， 从 cpu 三幺二一直到后面是吧？三幺九 f 的啊， cpu 六幺四，这都是西门子三百的 cpu 的型号啊，我们就在这里选吧，我们用的哪一款 cpu 就在这里找好了，比如说我们用 cpu 三幺五二 dp 的加号继续展开， 那这里面又出了很多，出现了很多电话号，那我们比如随便找一个，找这个三点三的，好吧，点中他拖拽啊，我们继续的往看， 根据上一次的经验啊，看来他只能放到二号位置啊，往那绿的上面松手啊，是不是 cpu 呢？就放到了二号这个位 啊，那后面呢？那我们再来找找啊，我们来 am， 呃， sm 是吧？ sm 是信号模块哎，我们展开看看，信号模块里有什么， 很明显是吧？ ar 三百，模拟量输入 arao， 模拟量输入，输出 ao， 模拟量输出 d i， 数字量输入， drdo 呢？模拟量，数字量输入，输出 do 是吧？数字量输出啊，那这里面就是我们的一些 点位的模块，那我们来加一个数字量输入的，那有 sm 三二幺咣当很多是不是？那我们随便找一款，当我们点点选他的时候，那从哪个位置，从四号位置到十一号位置都显示 意思，那意思很明显了，信号模块可以放到四到十一这些位置，任意一个位置啊，放十一，哎，可以放，是不是？好，那我们再来一个，这个迪欧 也可以，是不是啊，那这个低压低优啊，这种模块呢，就是既有数字量输入，也有数字量输出的啊，那我们再找一个啊，对吧？模拟量的啊，拽一个，从四号来，放上去， 模拟量输出啊，再搞一个模拟量输入输出啊，是不是都可以啊？那我们就把它全拽上去就好了啊，比如说都放上去，呃，那这三号位置放的是谁呢？三号位置是空的是不是啊？三号位置放的 是接口模块，接口模块是谁呢？是 im 啊，把它展开 点一下，是不是绿色啊？三号位置是放接口的啊。呃，讲到这里呢，我们讲一个概念，就是说如果我们只是单机架的硬件组态， 我们是不需要接口模块的，接口模块用于谁呢？就是用于这个机架扩展的啊，如果是零，零是谁？零是默认是 cpu 的机架， 那我们还可以放谁呢？还可以放这个机架一啊，如果说我们这个 cpu 的机架上这些点位不够用的，我们还需要扩展一个机架，那个时候我们才会用接口模块啊，否则的话，你说你这 这个机架就够用了，那你这接口模块呢？你也就不要去选他了啊。这个我给大家说一下。好了，讲到这里呢，都是单机架的硬件组态，我们就讲完了 这个硬件上从电源到 cpu 到我们的后面的这些信号模块啊，他要跟硬件实物啊，那个安装顺序要一致啊，这一点大家也要知道啊，硬件你是怎么排的？那么你软件这一块硬件组态呢，也要跟他相匹配啊，这是第一个要注意的。 好了，现在我们出现第一种情况，这一个机架点位不够怎么办？ 你总不能说再去买一个 cpu， 再去带模块，那个成本就高了，遇到这种情况是吧？如果说点位差的不多的话，我们呢也可以选择 这个，呃，再选择一些这个模块啊，再选择一些这个这个信号模块，但是这些信号模块呢， 他就要啊，再搞一个机架出来啊，我们再需要一个导轨 啊，这个导轨你看默认这个序号就是一了，导轨要有是不是？那导轨有有了呢？那我们要导轨上放东西吧，放谁呢？如果说我们点位不多，只需要再扩展一个机架的话，那我们可以选择啊，就选择接口模块了，那选中这个接口模块三六零 我们看看他的信息，三六零是最多可以带三个扩展机架的啊，这有点多啊，这个就我们再来看看三六幺啊，三六零跟三六幺应该是搭配的哈，因为三六零这里面后面 写的 s 是发送耳呢，是接收啊，所以呢这个呢都是三六零，三六幺是搭配完的。三六五啊，三六五。 ims 二表示的是这个模块可做接收，可做发送 点。选之后在右下方呢显示了一个信息啊，连接扩展机架的接口模块，带一条一米长的电缆，很清晰了，就是说如果我们用三六五这种接口模块进行扩展的话 啊，他有一个什么要求呢？他这连接线啊，最长最长一米啊，所以说三六五的这种扩展他只能一般都是这个扩展。在一个柜子里面啊，就是 搞了两个鸡架啊，搞了这个两个鸡架上面呢，这个通过三六五的方式，我们呢让 cpu 的这上面的这个，呃，这个这个，呃，可以去读取啊，可以去读取我们 扩展机架上模块的信息接口有了，三六五这个接口连有了，是吧？跟这个我们的主机架零啊已经通讯起来了，已经连上了，那在这下面呢我们也可以配上这个这个信号模块，这个信号模块呢我就偷懒了，我们就直接复制 啊，比如说还是要扩展这么多的。好吧，那这个时候呢他呢啊就可以通过三六五啊跟这些这些这些啊，从四到十一这些信号呢就可以被我们 cpu 啊去这个读取了啊，这样的话我们的点位呢就翻倍扩展了，对不对？好问题又来了，如果说这个时候项目点位还是不够的啊，还不够怎么办呢？那么我们还有一个借口啊， 谁呢？三六零和三六幺，那我们把这个三六五删掉，三六五删掉在这里啊，三六零的接口模块可以带三个机架，哎，来吧，是吧，把三六零拉过来 啊，三六幺拉过来啊，好了，点击这个吉亚一总体复制 啊，是不是再来一个， 哎，这个时候我们就可以有四个机架啊，零一二三，每个机架上呢都可以带一些信号模块啊，主机架上我们通过三六零的方式啊，就是能够把这个三六幺 啊，这个这些这些三六幺带的这些模块信息呢啊都可以进行数据的交换了啊。嗯， 行吧，这个呢我们这节课呢就讲这么多啊，这节课，呃，我们一个呢是讲了单机家的硬件组态啊，然后呢也讲了这个， 呃，通过这个三六五进行啊，两级架的组态啊，也讲了三六零三六幺进行四个机架的硬件组态这一块的知识呢，大家自己呢也动手练习一下啊啊，这节课我们就讲到这里。

接下来给大家介绍一下幺五零的 vivo 搜索功能，也是网络服务器哎，我们把仿真先打开，是不是这个地址是幺九二幺六八点零点三，是不是接着在我们这个项目里的幺五幺幺里点他的属性啊，把他的 ip 地址修改一下啊，这里改成三是吧，然后网络服务器功能给它打开这里啊，默认的情况下是这种状态啊，我们把它点开 啊，是这样子的啊，大家记得这个地方不要勾选，要不然网页打不开啊。好，那我们把这个 plc 啊，就直接下载这个，选择这个虚拟网卡， 是不是啊？然后地址相同的设备开始搜索，好，找到了你们就下载 装载启动这个 plc， 是不是？然后我们直接在这里啊，输入这个 plc 的地址啊， 大家看，哎，默认了，就进入了这个幺二零零 plc 的这个操作界面了，也是说网页服务器是不是点击进入啊， 那么大家看，我们在这个网络服务器里可以对这个幺五幺幺这个 poc 进行相应的操作啊，是吧？把它停止是不是？ 看一下这个 c 目的状态是不是停止了，然后运行确定 来看，这里有停止变为运行啊，没有问题是吧？哎，然后这里有很多啊相应的信息，我们可以对这个 plc 进行操作啊，包括什么固件啊，是吧，一些啊，诊断啊，是吧，哎，这里都有啊， 还有如果说你带了分布式 l， 这里都可以检测出来啊，然后跟踪啊， 监视，是不是也就说我们跟访问实际的 plc 是一模一样的啊，大家这里的功能可以自己去研究一下啊。好了，先给大家介绍到这里，感谢大家的观看。

很多人反馈不知道如何使用这个幺五零的系列高级版的仿真哎，给大家简单介绍一下，我们想仿真漂 c， 首先要添加一个虚拟的漂 c 啊，这里要给他添一个名称 啊，比如说一二三，是不是啊，点击开始啊，那么他就自动的给我们创建一个啊，这个 ip 地址，幺九二幺六八点零点一的这个 bic， 对吧？创建好之后，我们直接最小化， 然后在博图里新建了一个项目，对不对？插入了一个幺五幺幺的飘飞啊，然后建了一个简单的程序，那么如何仿真这个简单的程序呢？这个时候我们就不要在这里点击这个仿真的按钮了，点击下载 啊，刚在大家看哎，这个时候啊，是找不到这个虚拟的 plc 的，会提示你出错，那么这时候我们做什么事情呢？直接点我们这个项目啊，右键 属性啊，属性这里有个保护啊，这个地方一定要勾选啊，点击快编意识支持方针确定啊，然后我们直接点这个下装按钮啊，下载到设备 再点击装载，哎，大家看是不是他自动的，就给我们下载好了，我们点击启动确认 啊，我们看一下这个仿真的 plc， 现在由之前的黄色变为绿色了，是不是啊，那么我 在线下这个程序啊，修改为一 q 零点零接通啊，修改为零，从零点零断开，证明我们这个仿真呢起作用了啊， 还记得幺五零零系列这个仿真软件非常强大，基本上就相当于一个虚拟的真实的 plc 了啊，先给大家介绍到这里，喜欢的点赞收藏加关注哦！

大家好，我是复工，今天呢跟大家去分享一下西门子 plc 搭建的第二种方案，这种方案呢可以去仿真三百四百哈，幺二零零和幺五零零。 这里呢是我们的一个步骤，第一步是准备好这个 p l c 程序，第二步是启动这个 letter to p l sim。 第三步呢是启动这个仿真啊，并且下载。第四步呢是插到这个 letter to p l sim 的一个 sever 啊。第五步呢是一个功能性的测试， 这里咱们用的软件呢，主要是一个薄图啊，一个是。 net to p l sim 这两个软件，大家如果需要这个安装包的同学啊，可以进我的主页加一下粉丝群， 然后给大家去做一下具体的一个操作的步骤啊。第一步呢，我们首先呢是创建一个 ps 的程序，这里呢我们是创建一个这个幺二零的程序，所以呢我们先打开这个 sever， 打开这个薄图，打开薄图之后呢，我们创建随便去创建个项目哈， 创建项目之后呢，我们这里是随便去创建一个，然后这里给大家去创建一下，创建之后呢，我们去打开一下这个项目视图， 然后进去呢添加一个幺二零零的一个 plc， 我们添加一下，我们随便去选一个幺二零零 plc， 嗯，三百的四百哈，也是也是一样道理哈，这里就选幺二零零的，呃，这里咱们选择 e a 四零哈，这里的这个固定版本咱们选低一点啊，来点下确定 好，确定好之后呢，然后需要呢去设置一下 ip 地址，因为我现在我电脑的网段呢是二段啊，所以我这 ip 地址呢也给它设成和我电脑是同一个网段，我电脑是二段啊，所以给它设成幺九二点幺六八 点二点一百啊，这随便设。那第二步呢，就是你需要呢去开启这个 pro 的 get 啊，因为我们走的是 s c a， 所以你双击它之后呢，这里有个 点击机制，你勾选一下。那做好之后呢，我给他去保存一下啊，保存好之后呢，我们去这个打开这个软件， 这个软件呢一定哈要右击哈，用管理员权限运行，否则的话呢会出现一些问题，然后他首先呢会让你停止这个服务哈，你点一下试，这边呢会有一个流动的页面哈，这个东西我拖不动哈 啊，大家可以看一下，他这里会直接一下子左五步。好， ok 啊，打开这样的界面，打开这个界面之后呢，我们不要着急点击这个其他东西啊，我们把程序给他下载进去。嗯，咱们启动这个仿真，启动这个仿真，然后呢这里点下试， 然后这边呢会有一个 plc 目的一个仿真器，然后点下我，我点下这个下载程序啊，它会自动弹出这个下载哈，然后我们只需要呢去 按照他的一个步骤呢，一步一步往下去走就行了。好，这里呢还会弹出一个这个下载的程序，我们看一下，稍等一下哈，第一次呢可能会比较慢一点。 好，弹出这个界面之后呢，我给直接直接点击呢开始搜索啊，看能不能够搜索到我这个 p l c 啊，可以的哈，点下下载，这里点一下认可连接，这样子呢，他就会将程序给大家下载到我的仿真器里面去，下到仿真器里面去啊，点下装载， 装载之后呢，点一下这个启动模块，完成， ok， 这时候呢，打开这个 light to peel sim 啊，你点击一个 at， 这里第一步呢，选择这个网卡的一个 ip 地址，咱们点击之后呢，咱们选择一个正确的网卡啊，这是我的实物的网 网卡，选择它在这里呢，选择 ps sim 的 ip 地址，点一下之后呢，它会自动找到它哈，自动找到它，在这里点一下， ok 啊，这里的，呃， rock 和 slot 啊，机架号，插槽号呢，咱们按照提示去填啊，幺二零的话呢，是要填零和一啊，点一下， ok， 然后呢我们点一下是他的 sever 啊，这样的步骤呢，就基本上完成了哈，完成之后呢，我们接着呢干什么？我们去做一个测试， 我们这里用一个测试软件去测试一下啊，提前设置 ip 地址，这里的 ip 地址大家记住哈，一定要填哈我的网卡的 ip 地址，而不是填 plc 的 ip 地址啊，一定要填网卡 ip 地址端口号幺零二啊， plc 型号是 一二零零幺二叉的号，零和一啊，点一下鉴定链接，这里咱们随便去读一个数据啊，我这里给他添加一个新的一个监控表，这个监控表表里面呢，我比如说我随便去读一个数据啊，比如 mw 一百，咱们看 看看呢，能不能够去读到它的数据，我这里给它去显示。显示格式呢，咱们选择时禁制，我给它去复个值， 选择格式呢，咱们选择实禁制，这里咱们给它切换到实禁制， 然后呢，随便给他去复个值啊，你修改一下他的值，比如说改个一二三哈，给他写入进去 章子，这个值是一二三啊，看能不能读到这个一二三啊，如果可以读到的话呢，说明通信没有问题啊，我这里读 m 一百啊，类型选择 short 读取一下一二三，是不是读到了哈，等于是已经正确读到了这个数值， 然后呢，如果想改它的值呢？比如说我们给它写入四五六啊，点下写入就可以了。好吧，那么今天呢，就给大家分享到这里哈，感谢大家的支持。

大家好，今天我给大家介绍一下 pr c m 的 fans 的。呃，介绍之前呢，首先跟大家说一下，就是好多人以为 pr c m 和 pr c m 的 wors， 他们两个是， 比如是一个，一个初级版，一个高级版，或者怎样才能理解啊？这种理解可能我觉得是不太准确的，为什么呢？因为感觉他们两个完全是不一样的东西啊，因为漂移身木的话，他装完以后他虽然也是仿制软件，但是他装完以后他是必须得牵他在博主里面的，他不能单独使用的啊，他平常水母的往死的不一样，他他是一个单独软件，装完以后也是， 哎，独立启动的，他可以完全脱离薄涂的存在啊，就是你在你在这个电脑里面只装这个软件就可以了，他能干嘛呢？就是说他我觉得最大的功能就是说他可以把电脑变成一个软 prc。 怎么理解呢？就是说你这个电脑一旦装修软件，他就可以当做 prc 来使用，而且呢，他可以，他不只可以当一个，就是说你这一个电脑可以 从此启动几个片式进程，就是说他然后他这个片成几个片软件了，几个片是硬件，但是他有缺点呢，就是他不能仿制牌牌内的通信啊，就是不能去盖那种艾欧啊，什么这种？然后呢，他不能仿真 sg 二零零， 呃，但是呢，他可以与外部通信，就说你在这个电脑上装这个软件以后，通过这个网口啊，就可以对外部走通信啊，把这个本机电脑当成 prc 来使用。然后呢， 呃，我给大家讲一下怎么来下载啊？首先呢，我们进到那个西门子，呃， 西门的工业知识中心吧，西门的工业知识中心。然后呢找到这个小炮的这个网站啊，小炮的典型的室内这个工业知识中心， 现在关掉。 ok， 在这里面，首先是首先我们把这个语言切换一下，嗯，切换了英文，为什么呢？就是说，呃，我个人用的时候发现啊，就是说在用 英文的情况下搜的时候资源明显比那个中文要多啊，我不知道为什么，可能是西门子官方的话，他们可能在英文网站上传的资料比较多吧，我们搜这个 psc 某的忘词搜一下。然后呢 现在最新版已经到四点零了，他是试用版，我们直接点开这个点 i s o 的这个七百多兆的一个文件。 好，我我之前就下载过了啊，下载过来就行了，然后装一下，装完以后呢，他就是下来一个图标把它往死，然后呢我们可以直接启动他， 看到没有，他这个界面长这个样子，嗯，然后呢？他有，他有两种模式，一种是 prc 某，一种是 prc 某 whowhirndap。 这两种什么区别呢？我特意去查了他的资料啊，就说，嗯，你 选抛片信用的话，就是只能在就是本机里面装了薄涂，然后呢本机里面再装这个软件，然后他们两个内部可以走通信啊，你可以做测试吗？做验证吗？对吧？ 然后呢？呃，但是说如果说你用这个 psc 某，而且艾尔纳的大夫他就不一样了，他就可以外部就说你，呃，我可以在这个电脑装博主你的另外一台电脑装这个 psc 某的往死的，然后咱们两个就可以， 呃，做测试，做通信，这样子，我可以直接往你往你那里面下载程序，因为你就你装了这个软件以后，你的电脑就变成 psc 了吗？对吧？现在一个 ps 的硬件 他功能是最齐全的，所以说推荐大家就选这个网卡，选这个。然后呢？呃，你做完这个软件，实际上他这个网卡是做出那个网卡的啊，给大家看一下全移态网更改 科技，想象这个这个本来是没有的，你做完才会有的，就 cm 西门子偏西门摩托车二代的我带不上。然后呢，我们在这里要设下那个，设下那个网段 啊，就是你想你调试的时候，你想在哪个网站调试，你就设成哪个网段，就这样子。然后的话，呃，就是说我们选了这个，对吧？然后这里有个 logo 和艾尔纳的零， logo 的话就是说你选了 logo， 所以跟 prcmos 没啥区别了，就是你相当于 选这个，我感觉是这样的啊，区别不是很大。呃，选 logo 就是说你你在本机调试不与外部有任何的交互，你就可以选 logo， 那就我自己玩，反正到时候假如你想用外部来通信，就是说外部假如有一个片是或者怎样， 我就可以选爱他的零，这样的话，这爱的人就是你的本机的网卡吗？对吧？我们选择后就行了，我在这只是本机来测试，然后呢，这里就可以输入你的你想跟平儿一起的名字，比如我们取个他是得一吧，他是 好了，就这一个是 mc f 地址，幺幺幺六八点零点一，零点一 就是我给 prt 色的 ip 地址嘛，然后搜到网瓜二五五点二直往原码二五五点二五五点零，这网瓜不用搜啊，那么直接点启动大的，第一次启动的话 可能会有点慢啊，现在已经启动起来了，但是，但是他没有运行，他是黄灯吗？对吧？但是他这个硬件已经启动起来，我们可以 哎，哥，拼一下啊，啊，拼幺九二点幺六八点零点一，是吧？现在已经拼通了， 对吧？实际上就是上一。我在本集上已经虚拟出了一个 ps 硬件。这样呢，我们可以打开薄读啊，我们可以下载一下，因为刚才我们幺五零的 ps 啊，我们就找随便找个幺五零的 ps 下载一下。 是黄色，他没有启动啊，因为你没有往里面下载程序，等你下载程序后，他就你一启动就会变成绿色。好的，我们选那个借口，选 pnp pn i 一，然后呢？再选那个虚拟的网卡 psm， 我只爱那个， 我们可以下载一下试试啊， 双手 天完成启动模块， 这是我们再来看 prc 膜啊，是不是已经变成绿色了，对吧？我们这边也可以直接在线， 他没有问题的，有些人相当于我们拿到了一个免费的 prc 硬件，我们可以做调试。然后这里我给大家另外重点强调一下，就是说可能你们在测试时候他会你新建个项目啊，他下载的时候可能会说提示你下载 prc 报错，所以一定要在这个项目这里啊，右键点 属性，这里点保护，然后这个点快边一直支持仿生，这里一定要勾上，如果你不勾上，你可能下载的时候他他会 提示你啊，就说什么提示你 obe 什么没有选变异仿真，然后他就不让你下载这里，这样勾一下，然后就可以下载了。然后呢 如果我们不用的话，我们可以点那个叉叉，让它关掉它就可以了，他就把我们这个片区删除掉了。好的，今天的课程就到这里，谢谢大家。

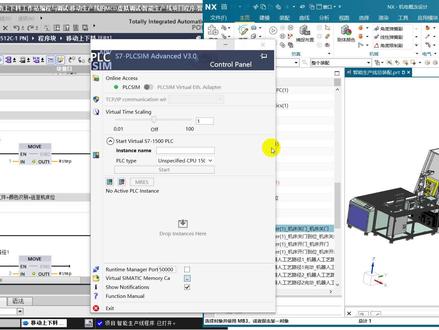

大家好，今天给大家介绍一个呃，利用薄涂 以及 pirazim at vons 三点零以及 nx 实现博图软件里的信号来控制 nx 里面的动作。 那做之前呢，我们需要一个飘 cc 买的王子三点零，把他们之间的信号啊，连串连好啊，这边呢，我输入八八八， 然后启动我们的平时四秒的方式三点零，那为什么是嗯八八八呢？是因为我们这个地方，大家可以看一下这边的信号，它使用的是 psc 美的 vons， 然后他的实力是八八八，然后呢，他把这些信号做了一一的映射，一的映射，所以说我们是八八八。这个时候呢，我们可以下载一下飘的程序 用 psc 目已经启动了啊，刚刚跳出个框，所以这个时候呢，大家可以下载漂的程序了， 这是我写的一段，就是啊，一个机器人 啊，他去从固定的仓库上抓取弓箭， 然后送到数控里进行加工，加工完了后打磨，打磨好了以后再放到仓库里面去啊。好，我这边皮肤已经下载好了，那我先运行一下，监视一下。 好，这边我也点一下运行， 这个我就不看了啊，把它放大一点。 好，他先恢复到初始状态，因为一开始呢，他是有一个初始状态的。那我写的方法呢？还是原来我抖音视频里面给大家推荐的方法，那 step 等于零， 通过比较准备，等于零吗？等于一吗？等于二吗？等于三吗？这种方法来时间控制，大家可以看一下啊，然后这边有个相当一个启动按钮，按一下为一。 然后呢，第一步啊，第一步应该是换手啊，要走到换手的位置，但是这个现在的东西都是做的纯虚拟的啊，纯虚拟的模型，因为没有做实际的 啊，因为实际的话他要通过另外一个东西啊，我们能叫 kipstopp， kipstop 去去做的 有点卡， 抓取空间， 大家看这个时候这个不跟着我的来了。第二步开门，如果开门到位，某三给他， 你看开门已经到位了，已经把三卡等于三了。第三步是干嘛呢？第三步是机器人把弓箭放到数控器，是机床里面， 延时比较多， 这个颜色传感器， 那么当这个信号，这个信号走完了以后，他会通一下，然后莫斯给他， 你看有了某四四个吗？这个时候就开始关门， 那待会会有关门到位没有？有点慢啊，因为我的比较卡，延时比较多。 好，这是模拟加工，三秒， 三秒到了到第六步，那第六步就是数控接着开门，那开门到位以后， 开门到货以后呢？机器人去把弓箭取出来啊，取出来 啊，这是个做这个模拟啊，本质上他这边还有这个气缸，就是这里面呢，就接近气缸啊，这东西 啊，这边还有把把数控的门关好，其实可以做并列的， 这边写的是一步步的往下走好，然后到哪里了，然后到打磨位置要打， 而这里面有人可以理解为，可以理解为打磨啊，也可以理解为涂胶，点点点胶都可以啊， 原来做的是个装配啊，现在你也可以给我挡一次。都可以啊，七张关，七张加紧啊，然后旋转，然后呢换手， 但大家注意啊，其实我们这个是比较简单的啊，真是真实的话，不不是用这种，就是不知道在 sim 来来来，实习呢还是假的啊，我们的信号是通过一个叫 kipsopp 啊， kipsopp 来来把它的通过 opc da 啊，就是就是， 就是这个 opc 的那种叫数据啊，数据传输啊，把这个信号再映射过来，待会可以给大家看一下啊， 然后就先打磨， 然后再换个位置再打磨， 因为他这个里面的信号当时是别人做的，他做死了，所以我去根据他的信号，嗯，来来系的程序啊， 实际上不是这样的啊，实际上我们的飘的程序是写好飘的程序，他就做这个这个东西的，然后会把他的通过刚刚说的 kfc 五把这个信号全部印上过来， 然后呢这时候再去换手，换手了以后呢，把弓箭取出来放到我们的仓库上去， 这种社交的时候大家还是要注意啊，因为换手的社交还是要相当准确，否则会不弄特别响，一响比较厉害。 然后把弓，把弓箭呢放到数控器床里面去啊，这个就完成了， 实际设备是不能达到的，所以说他会先到这个位置上，然后呢 就是换个姿态，因为这边他一个应该是这个轴，他要未把它锁死啊，就是到不了这个位置，所以他移动到另外一个位置， 然后再次放啊，放置攻击啊，放置攻击，刚我输了，这结束了啊，那这是我们做的一个纯虚拟量通过啊，国土的软件 nax 啊，通过 usc 美的旺斯实现了信号的交互。那实际上呢，其实真实的项目可以给大家看一下。真实的项目， 真实的项目啊，等一下啊，有点卡啊，看吧，我全屏给大家看一下啊。 大家看啊，他是通过这个啊， keep soft 来做的啊？ soft 他这里面的信号都是通过 opcda 啊，数据数据传输来做的，这里面有很多很多的信号，然后都是一串一串的， 很多人的信号都会有这这种就是实际的信号，那你实际怎么动，他也会怎么动，包括机器人的信号都会有，有提携。

大家好，我是复工，很多时候呢，我们在学上文的时候呢，针对西门子的 plc 呢，如果我们手头没有硬件哈，我们应该怎么去实现？那这里呢，就设一道西门子 plc 仿真环境的搭建 金门指标，正常搭建这个仿真环境呢，有两种方案，一种方案呢是通过薄图加上一个 ps sim advanced 这个两个软件呢来去实现。 另外一种方案呢是通过薄涂或者 step 七结合我们的 ps sim 以及 net to ps sim 这三个软件呢去实践。这两种方案呢各自有各自的优点和缺点。第一种方案，它的优点呢是可以仿真多种通信，比如说 s 七 motorbox t c p t c p i p 或者呢 o p c u a 但是它的缺点呢是只能仿真 s 七幺五零零，或者呢是 e t 两百 s p 的 c p u。 那么第二种方法呢，它是可以仿真多种品号 的这个 plc， 比如说三百四百幺二零零幺五零都可以啊，但是他的缺点呢是只能仿真 s 七的通行协议。大家呢点赞关注哈并转发，这里呢我给大家去讲一下呢，如何去实现第一种方案的一个过程， 那么我们实现这样的过程之前啊，提前一定要安装好这两个软件，分别呢是我们的薄图以及 plcm advance。 然后呢我们首先第一步呢，打开这个 plcm advance 的， 打开之后呢是这样的一个界面，那我们这里呢，首先你默认呢是这里选择是 pstein， 这里呢我给它切换到 pstein virtual e slap at atomiter 这样的一个数倍器 来，这里呢，咱们选择这个实力的名称，这实力的名称呢，我们只需要呢是和我们的这个以前的这个名字不冲突就行了哈，比如说呢我用日期呢去取名，今天呢咱们是零三零六啊，然后呢零二零六啊，然后呢 ip 地址呢？这块怎么去选择呢？我们看一下呢，我们这个设备器安装好之后啊， p l c 码的方子，安装好之后呢，我们电脑里面呢会有一个对应的这个虚拟网卡， 这个虚拟网卡呢我们能够看到它的一个 ip more 呢是没有设置的哈，我这里给它设置了一个一个 ip 的网段， 是幺零这个网段啊，幺零点一百这个网段啊，所以呢这里呢我们只需要呢设置不是幺零点一百都，其他的都可以啊，幺九二点幺六八点幺零点一二三啊，都可以啊。然后这个紫网野马呢，我们就设成啊，五点啊，五点零， 然后这里的默认网关呢，我们设置成为幺零点一，然后设置好之后呢点一下 start， 那这块呢它会进行一个运行，如果没有问题的时候呢，这边呢会变成一个黄色的状态，黄色状态之后呢我们接着呢把它最小化啊，打开我的薄图， 打开博图之后呢，我们直接给大家去创建一个新的项目啊，创建一个新的项目，我们这里呢开始去打开这个博图，打开博图之后呢我们这里呢可以呢去创建一个新的项目，这个项目的名字呢，我们可也可以呢用今天的日期呢去做啊，二零二三零二零六，然后点一下创建 好，创建好之后呢我们这里去添加一个新的控制器，这个控制器呢咱们必须得选择幺五零零的哈，或者呢是 et 两百 s p 的好，那么这样子呢，这个播图软件已经打开哈，然后点一下这个项目视图， 然后呢给你添加新的设备，新的设备这块呢，我们选择一个幺五零零的，随便一个 cpu 都可以哈，我就选择幺五幺幺的啊，然后这里把这个版本给它降低一点， 点一下确定好，确定好之后呢，我们只需要呢去做几个设置哈，如果我们需要去仿真 s c 的，哈哈， s c 通协议的话呢，我必须给大家去干什么？去勾选这个 pudget， 我们双击这个 cpu 啊，这里有个呃，在这个常规啊，以及这个防护与安全连接机制这里呢有个允许来自远程对象的 podget。 通信，好，这里给他勾选一下。这个呢是仿真 s 七手的需要啊，仿真其他协议的时候呢，通信的时候呢，是不需要的啊， 那接着呢，我们要去设置一下 ip 地址，这个 ip 地址呢，我们双击这个野餐网口啊，这里设置一下野餐网的一个 ip 地址，这个 ip 地址呢，就设置和我们刚刚设置 plc 码子帮子的时候呢，给它一致，我们刚设置是幺零点一二三哈，所以这里呢也给它改成幺零点一二三啊，这是第二个步骤， 第三个步骤呢，我们选中这个项目的一个名称啊，我们右击属性，因为我们是仿真的方式啊，所以这里呢保护，这里呢快编一时支持仿真，要给他勾选一下啊，这三个步骤做好之后呢，我就可以什么将这个程序给他下载到我这，加载到这个仿真器里面，我们点选中之后啊点击下载， 下载时候呢，我们的 p c p g 的接口呢，选择这个 p l c sim， 我调一次。 net adam 的这样的一个网卡，我们点击开始搜索，看看呢，能不能够直接搜索到啊，这里呢就直接搜索到了哈，我们点击下载， 下载之后呢，如果没有问题啊，如果编译没有问题，他会直接将这个程序呢下载到我们的这个仿真器里面，然后点击下装载，装载之后呢，我们最后给他去重新启动一下模块啊，那么启动启动模块之后呢，你看一下这里的就会变成什么，变成绿色，这样子呢就比较 ok 了啊，然后那你给它切换到在线，你可以看到呢和真实的 prc 呢是一样的状态，那这样子呢，就搭建了一个西门子 prc 仿真的一个环境，这样子我们可以直接呢和他进行通信。 好吧，那么今天就跟大家分享到这里哈，感谢大家的支持。

我们的 t i a 博图软件是可以跟我们的 s 七杠幺二零零和 s 七杠幺五零零进行的模拟仿真的指示我们在仿真之前需要安装一个跟我们的版本一致的 p l s c m 的软件， 比如说我们这里是一个 t i a bottle v 四七的一个版本，那么我们安装的 p a c c 的一个版本呢？也要使 v 四七的。那么我们来模拟一下我们这个七八零的一个程序，点击我们的模拟仿真， 建立一个连接， 先将我们的程序进行一个编译，然后下载到模拟，下载到 psc 里面，这里输入我们之前的一个密码， 设置好的密码，然后再装载一下，将我们的程序写入到 plc 里面去，这里我们看到有提示有一个启动模块，没动作的 先不管它完成先我们先启动一下 p s e， 然后启用监视功能，我们看到我们暂时是无法对它进行一个操作的。 n 需要新建一个命令仿真程序，这里新建一个 项目期保停程序 创建，创建好之后，我们新建一个 c 表， 将我们的软件输入之后，我们的对他进行一个测试， 点击一下我们的启动，我发现启动之后我们的线圈就接通了， 你这里可以看到启动 停止，我们看到这个绿色的线表示我们的线路是通的，蓝色的线表示是断开的。

大家好，接下来我给大家介绍一下这个高级版仿真的网络工作模式。哎，我们把这里这个点点一下啊，他就在我们的网络里虚拟出一个 plc 啊，名字给他写一下。 好， ip 地址呢啊，给他定义一个 随意输入，直往严打。 好，那么点击开始，哎，他就给我们创建一个 plc， 是不是 这个地址是幺九二幺六八点零点三，是不是我们在这个 pic 的 属性里啊，也是说他的 ip 地址啊，同样的给他改一个。好，接下来我们就可以进行下载了啊， 这里大家需要注意啊，不要选 plccm， 要选这个，我们安装这个仿真软件，它自动给我们虚拟出一块网卡啊，用它来作为嗯接口，对我们虚拟的 plc 进行访问，点击搜索 这个默认的选项，搜索不到，那么怎么搜索呢？显示地址相同的设备开始搜索。好，是不是找到了点击下载， 刚才 启动 啊，下载成功之后啊，这个大家看它的状态就变为绿色，也就是说我们是通过虚拟的仪态网络对这个 plc 进行访问的啊。好的，先给大家介绍到这里，喜欢的点赞收藏加关注哦。

嗯，说一下 prc sim 和的 once 和这个实际的两百 smart prc 的通讯，仿真通讯， 首先需要下载这个 s 七 prc smart advance 四点零， 嗯，我这边打开个拨通项目， 嗯，添加个新设备，这个 advance 四点零只能是仿真幺五零零 plc， 我们这边弄一个 幺五幺幺四， 然后设备属性改一下，它在这个设备地址，这个 ip 地址要和 要和我们那个两百 smart 外围那个两百 smart 在同一个网段，就是幺九二点幺六八点二，后面网址不一样就行了， 然后连接机制勾选一下，确定，然后添加程序。 嗯，好，对，还有一个 勾选一下他这个系统适中，待会我们用这个触发， 然后拉一个通讯 s 七通讯过来，然后我们向那个两百 smart 里写 foot， 掉一个掉一个 啊，这边都不对，拉到这直接长开长就行了，这样我们可以点这个调试组态， 然后本地就是我们这台 p l z 的参数，这还没走，台上 这个伙伴两百 smart 是未指定， 然后这是我们本地就是我们用 advance 四点零仿真的这个 p l c， 然后这边输上我们那个实际的两百 smart 的 幺四，二点幺六，八点二点十一吧，看一下我们两个丝袜的，这边 二点十一，然后快三是我们这设置一下刚，然后 这两个都设置完了，然后这个就是需要那个两百 smart 地址嘛，就直接 p 一级嘛， d x 这个 d b 一点儿，然后 beat 吧， 传送两个 bg py 协议， 本地的地址，这新新建一个块，新建一个 db 块， 然后属性把这个优化组织块访问勾掉， 这个新建一个数据 a， 新鲜数组 新建十个，是 beat 类型 five 十个吗？从这指针指指过去就可以了， 这得编一下 how 指针直过去嘛，一样的，啤酒不直播了，这边是 d b。 二、 确定这几个我们就不填了哦， 这个 p l c 新版的 boss， 四点零五，需要新建一个输入的名称吧？三、 这个是虚拟 prc 的 ip 地址的自网页码，然后只能选择幺五零零和 et 两百 style， 这个就是我们和这个外界 p l c 通讯所选的网卡，看一下我们这个网络链接里面，我的虚拟网卡，就是这个一台网，这个，这是实际网卡，这个是 p l c 模特 what 的虚拟网卡， 我们选这个实际的网卡，我的 p l s 连麦 spa 的 p l c 就插在这个网卡上面， 这边启动成功了，然后我们点下载， 呃，显示你网卡，然后搜索一下， 然后我们这边就搜到了，搜到了这个，这个虚拟的 p l c 可以闪烁一下，看到没，然后他这个 ip 地址嘛，也都对，然后下载一下， 嗯，放起来， 然后我们这边就下进去了，我们启动这个模块完成， 他这边就运行了嘛，对吧？ 嗯，最小化就可以了。哦，监控一下， 它这边就一直导通嘛，这个指令一直导通。先试一下我们这个 ms mat， 它这个， 呃，这里面的指针指向的那个 d b 一点儿 d b x 零点零，它其实就是从那个两百 s 码的微区开始的，对应的 v b 零点零的 v b 零点零， v b 零点零。对，然后向后两个字结，把这个数据框儿监控一下浮动， 嗯，是这样，吼吼吼， 可以改一个数字试试吗？从这这两个传到这两个里面，改个数字试试 看，一个十六进制的三，嗯，这边就过来了。 然后这个改一个，这边过来了，他只传送两个字结，我们第三个数组的第三个的时候这边是个数，他其实这边就过不来了。只过来两个字结吗？ 嗯，这边是无符号，无符号的这个实禁制，这边是实禁制，我们看一下这个，嗯， 从这边改成十六进去看一下，都对，十六进去六，十六，对吧？ 嗯，这个就是我们这个 advance， 通过我们的这个电脑的实际网卡 和我们真正的 p l c 两百 smart 进行 s 七通讯。

此视频使用的 cpu 型号为 cpu 三幺五二 d p 网络卡型号 cp 三四三幺。通过底板将 cpu 卡与网络卡连在一起，直接扣上，将下边螺丝拧紧。 cpu 与耐特卡都是二十四伏直流电供电。此网络卡有两个口，选择其中一个， 下面开始硬件组态，找到这个型号， 在上边查找，输入三百四十三比一，找到对应的型号。 双击添加， 发现报错添加不上。先找到 semitic 三百，在 c p 三零零目录下找到对应的型号及版本， 选中 v 三点零版本，弹出一个绘画框， 左上角勾选新建，直接确定就可以继续确定。现在网络卡添加完成 和对订货号与卡件上型号是否一致。 下载确定。 点击显示报错通讯不上确定。然后关闭这个页面。 点击式 pl c 目录下编辑 f night 节点浏览。提示发生网络故障。 使用 mpi 线将硬件下载到 cpu 里。关于 mpi 线的通讯设置，前面视频里有介绍。 现在 night 上中间的指示灯闪烁。 下一步设置 ip 地址， 点开 snet， 双击打开 这里的 ip， 要与电脑的 ip 地址一致。接下来的设置步骤如下 设置 pc pg 接口， 设置完成。

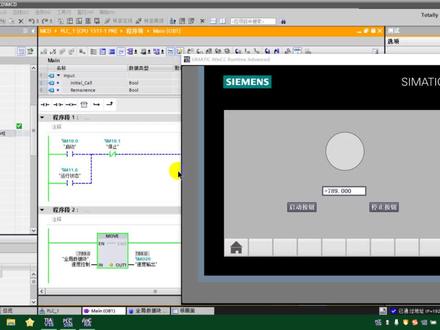

大家好，今天我要为大家分享一下如何实现拨图软件与 nxug 三维建模软件 mcd 模块的通信仿真。在上半部分内容里边，我们已经讲解了虚拟 plc 与触摸屏软件的一个组态。然后在下半部分内容中，我们将讲解如何实现 mcd 模块， plc 以及触摸屏之间的一个组态。我们首先需要打开 mcd 模块， 首先我们需要先建立相应的模型，然后才能对模型进行一个自动化的控制。首先我们建立模型， 我们同样以 mcb 命名，这里命名是任意的。 首先我们在俯视图上建立一个平面作为 雾块运动的平面地面板我们做的大一点， 然后我们建立需要控制的一个物块，以之前我们建立的这一个地面 为为鸡爪面拉伸生成一个雾块，任意尺寸即可。 我们这里需要特别注意的一点是，我们不要选择合并或者其他的，我们只能选择五，以防止 两个实体连接到一起或者是产生一个其他的现象。 为了便于区分，我们对两个尸体进行一个颜色的评判。好，建模完成以后我们保存一下， 然后我们通过 mcd 模块来加载他 进入机电设概念设计有 mcd 模块。 好，这里进入 mc 模块。首先我们知道我们建立的这些模型是不具不具有物理属性的。我们首先需要对他添加物理属性，我们首先使他具有一个重力， 然后添加缸体属性，使它具有重量。 由于我们没有添加他们之间的一个关系或者他的状态，然后他就相当于现在在空中浮着，我们如果开始让他开始运动的话，他就会往下掉，因为他没有一个，他不是固定， 我们可以看一下，他就直接就往下掉了。所以我们首先 要是物体在这个平面上运动，我们可以先让平面保持固定不动，然后我们给平面添加固定负， 然后使他保持不动，然后要使物 在平面上进行一个运动，也就是相对的滑动，然后我们需要给雾块添加一个滑动服， 让他可以在平面进行滑动，然后滑动有方向，然后我们可以从这个小的树库里边看到，我们可以以外方向外的正方向作为粒子进行讲解， 然后我们给他添加一个外方向的使量，好，现在正好是外 c 有外的正方向的一个使量， 然后现在他就具备了一个顾客就具备了一个向外的正方向滑动的一个功能， 并且可以保证这个平面不会往下掉，雾块也不会往下掉，我们可以仿真看一下，我们看一下这里为什么往下掉， 好，我们这里选择连接的连接线的时候，他丢失了，我们重新选择一下，选择外外轴的方向外正，然后重新确定 重新播放，保证一下啊正确添加付以后他就可以 实现正确的功能。接下来呢我们就要实现 通过 plc 来控制这一个雾块的一个相对的运动，我们我们怎么来实现这个功能呢？首先我们需要把这个 plc 的变量读取到这个软件里边， 我们首先通过信号链接建立一个信号的映射，就是 把 plc 里边变量读取出来，然后与 mcd 里边的变量进行一个链接，就是所谓的信号映射，我们选择在这里边选择 plc i 再抹 etv 的通信方式，这里边有多种多样的通信方式，我们也可以用其他软件对他进行一个通信， 然后我们建立一个链接，这里已经读到了我们的 plcsm adv 的一个运行实力， 又是这个名字正好对应了他代表我们的链接是没有错误，然后确定，然后我们这里选择他的一个变量的读取， 我们可以读取哪些变量？我们这里选择 iomdb， 也就是说他可以读取 爱区的变量， q 输出区的变量， m 中间继电区，中间继电器区的变量，以及 db 库中的变量。 让我更新一下，在这个软件中他的变量称为标记。看这里我们已经读取出来了相应的变量， 我们需要把这个变量添加到这个信号映射里边，我们选中所有变量，然后对他进行一个添加。好，这里的变量已经添加进来了， 我们以运动状运行状态作为他一个启停的控制，通过启停按钮启动停止按钮，对运行状态进行一个控制 来达到雾块的且行状态的控制。然后我们建立一个运行状态对应变量的一个建立， 新建一个符号表，用来存储 mcd 中的变量，然后对速度输出， 也就是速度控制的变量进行一个映射。好，我们已经完成了两个 变量的一个映射，然后我们需要对 mcd 里边的两个映射的变量进对他进行一个 物理状态的链接。首先我们对运行状态进行一个链接， 然后我们对 外正方向的一个运动与否的控制进行一个进行控制，然后我们选择活动，我们的信号 是由外部的一个 plc 来控制的，所以说我们选择 io 类型，里边选择输入出水状态为 fus， 也就是说不运动 这里边就任意可以不选择，然后我们信号名称也就对应了变量，我们选择运行状态，然后点击确定，然后对速度输出进行一个链接，我们选择 五块，然后他正好限速度方向，正好现在是一个外正方向，我们选择限速度点外 由外部信号对他进行一个控制，我们选择输入这里选择速度输出， 这里的速度输出指的是 plc 变量的速度输出， 然后我们变量映射完成以后，我们对他进行一个仿制，我们点击播放， 我们可以看到在触摸屏中我们没有让他运动，但是他自己会走了，这是什么原因呢？我们看一下 啊，我们这里边选择的运行时连接参数，选择参数不对，我们应该选择这一个雾块，而不是选择他的运行方向，所以说我们在这里 就需要特别注意的是，我们对同一个东西进行控制，我不能，我们不能对他属性进行控制， 我们只能通过控制他的母体，然后来对他下边的速度啊或者运运行状态进行控制，如果不是对 同一个物体进行控制的话，他就容易出错，我们重新仿证一下，这次就可以按照要求进行一个正确的 控制了，我们打开触摸屏对他进行了监控，首先我们点击启动，看他是不是能正常运行 好，他已经正确运行了，让我们停止， 然后对速度进行一个修改，让我们重新启动，然后再启动的时候对速度进行一个修改， 走的比较远， 走的太快了。好，他已经回来了， 然后代表我们可以正确的对他进行一个控制，实现他的启停控制以及速度的控制。然后呢，今天的分享就到这里，谢谢大家的观看。

大家好，下面我们给大家讲解一下如何使用西门的存储卡，对西门的 prc 来执行程序的快速下载。 在很多时候我们现场没有电脑或者无法骑在电脑的情况下，我们可以先将程序导入到存储卡里面，然后再有存储卡可以快速的下载到我们的 plc 里面去，那这样的话即便我们没有电脑也可以实现我们程序的快速下载。 先将存储卡插入到我们的一个读卡机上面，这个读卡机使用普通的读卡机就可以了，然后插入到我们的电脑上， 提前配置好我们的这个项目，我们项目里面的硬件需要保证与我们实际的意念是一致的，然后双击我们的 cpu， 双击 cpu 之后呢，找到我们下面的有一个启动 动物选项，找到启动，将上电后的启动模式更改为暖启动啊，油温模式，就是上电之后立即进入到我们的运行模式， 然后在 obe 里面，并且一个简单的程序用于测试，使用了一个五赫兹的始终脉冲来触发 q 零点零的闪烁。在下面的读卡器的这个位置，我们右击这个存储卡，然后选择属性， 将 prc 的卡的模式更改为传送，他有三种程序，传送和更新过境 程序的话，一旦我们拔出了存轴卡， cpu 将不能运行，我们选择传送，即便我们拔出了存轴卡，那么 cpu 依然可以正常运行，但你确 然后此时呢？我们找到我们的这个 plc， 幺二幺四，按住鼠标左键不放，向下拖拽，找到我们的这个读卡机的这个位置，然后放到他这上面，他会有一个加号的提示，我们释放鼠标左键， 此时正在执行程序的编辑，编辑完成之后我们单击装载 好，正在装载，此时就会将我们的程序装载到这个存储卡里面，装载完成之后把这个 usb 给他弹出来， 然后将 cpu 断定，在断定的情况下插入这个存轴卡，插入之后，然后我们进行通电，通电之后就会将卡里面的程序自动复制到我们的 plc 里面去执行通电，此时正在执行城区的下载，我们稍等一下， 下载完成之后将 cpu 断定，现在就下载完成了，然后拔出存储卡， 拔出之后我们再次将 cpu 通电，此时 cpu 就会自动启动运行，可以看到 q 零已经闪烁了。

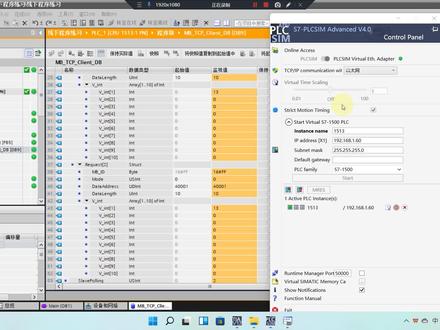

我们利用 s 七幺五零零的这个高级版仿真啊，不仅可以对我们仿真里面的两个 cpu， 两个 plc 进行通讯，我们还可以把这个仿真的 cpu 去直接通讯我们实际的这个 plc。 然后我们这准备了一个 s 七二百 smart， 我们用它做了一个 modert tcp 的服务端。然后呢我们在程序里面啊，这是我们这个程序里面做了一个 modert tcp 的客户端，我们去通讯，那这是我们的数据， 我们一共通讯了十个数据，那其中第一条呢？我们是，嗯，把数据写进四零零幺开始的十个。然后呢我们第二个操作又是读回从四零零幺开始的十个，那么这个四零零零幺对应我们这边 vw 二百四马力都为 w 一千开始的时刻啊，这是我们做的一个通讯，那我们用的呢，就是我们这个 s 七幺五零零的仿真，呃，然后去通讯我们这个实际的二百四马的 plc， 因为二百四马的不能仿真嘛，对不对？ 那现在呢，我们可以看到这个数据，在这我们往第二个里面写入十八，那我们会看到我们数据写过去又读回来啊，并且我们二百 smart 里面也有这个十八了，对吧？我们在这边写 二十一，我们写进去啊，写不了，对吧？因为我们这边这个一直往里边写着零呢，我们在这写， 你看二十一写过去都会来，我们这边也就有二十一了啊，这是我们用高级仿真和我们这个实际的，嗯， prc 做的一个 part tcp 的通讯。

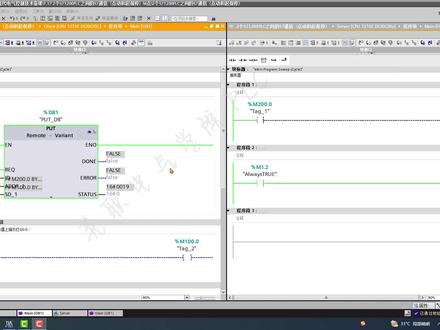

大家好，今天给大家分享一下两个 s 七幺二零零 s 七通信它是如何实现的？ 现在我们实现就是客户端 i 零点零控制服务器的 q 零点零，那我们可以看一下 i 零点零的电，这边 server 服务器的 q 零点零的电， 那么另外一个服务器如果 prc 已运行，那么客户端的 q 零点二就一直得电，那么这样一个控制功能，也就是说 客户端可以控制服务器，服务器也可以控制这个客户端，他们两个都可以互相的进行控制这个信号进行传递，那么这样一个控制功能怎么实现呢？下面给大家演示一下具体的操作流程。 首先我们在这个播图里面新建两个 prc， 第一个 prc 我们选用的是幺二幺五 cdcdcdc， 呃，我们把它作为是客户端，那么在客户端需要注意个什么问题呢？这里面需要注意这样几个问题， 首先第一个我们要做的就是以太网地址的这个分配，我们自动分配幺九二幺六八零点一，还有一个是添加星子网，我们添加的 pnr 一杠一这个网口。 另外一个我们启用了系统和时钟存储器，这个就是客户端的。另外一个就是服务器，服务器我们选用的是幺二幺五 c d c d c relee。 那么服务器端需要注意一个什么问题呢？它的一个属性里面要进行的，第一个就是要把添加到这个 刚刚我们设置的拼 i 一这个词网里面。另外一个就是 i b 地址的设置，自动分配幺九二幺六八零点二啊，你可以进行修改，这是第二个，第三个也是特别需要注意的这样一个问题，要进行一个连接机制，一定要进行勾选，允许来自远程对象的 pot get 通信访问， 这个是服务器端，一定要进行勾选，这是硬件的主态。接着我们网络连接，在网络连接里面我们要点击选择是连接，然后选用 step 七，选用 step 七。紧接着呢，我们在客户端点击右击 添加新连接，添加新连接，把这个添加进去啊，因为我刚才添加过了啊，所以这个里面呢，我们就不再进行添加，添加结束之后我们要做的点，确定好之后，我们把这个鼠标放在上面，这个时候我们就 可以看到，呃，是一个 s 七通讯，我们点击 s 七通讯，然后点击属性， 属属性这个里面有一些连接的一些基本的一个参数，我们可以看一下。第一个就是 s 七连接杠一是第一个连接，这个呢本地就是客户端，客户端的这个 l b 地址是幺九二幺六八零点一是一个 d c d c d c 的， 那么服务器呢？是一个 dc relate， 它的 ibd 值是零点二，这是第一个第二个 id， 这个等一下呢，我们要用的是 w 减十六减是一百， 然后连接的特殊属性，这里面我们现在连接他是就本地一定要勾选一个主动连接，对一个客户端一定要建立主动，一定要主动的建立连接，服务器就不用不用了啊，想这个就默认设置就可以了。 然后接着呢，我们需要在因为 s 七通信可以做单边通信，也可以做双面通信，但是对于 s 七幺二零零而言，他只能做单边通信，那么单面通讯，也就是说只需要在客户端进行一个编程， 这个里面是我们选用的 put 和 get 这两条指令， put 指令呢，是一个客户端往服务器端进行发送， 那么这个里面有几个参数，这个 iq 我们选用的是 m 零点一， m 零点一的是一个时钟脉冲啊，是无赫兹的时钟脉冲， 那么这个是一百地址，那么这里面 sand， sand 是指的是客户端的这样一个发送地址，我们这里面选用的是一百点零开始的两个字节，然后那个服务器端接收的是我选，我这里面选用的是 p 紧 m 两百 点零，然后演示两个字节。那么现在呢，我们要设的就是从客户端 i 零点零要控制啊，服务器的 iq 零点零，好，我们可以把它打开好，左边的是服务器， 右边的是客户端，客户端，也就是说这个地方呢，我们可以看到，那么也就是说这个客户端的 i 零点零控制客户端的零点零，我把它送到 m 一百点零，一百零零，然后这边呢是这边的一百点零，对应的就是这边重复的。服务器端呢，就是 m 两百点零进行接收就接收过来了， 呃，这是有客户端，呃往服务器进行发送，那么同样的服务器向客户端发送的话，也就是说我的客户端要读取服务器的这个数据，这 时候就要用到另外一条指令，是 get 指令，那么 get 指令呢？它的一个管角呢？跟上面比较类似的，这个里面就主要这个 id， id 地址啊，也是 w 井十六井一百，那么这个 red 是指的是客户端读取的这个地址，我们把它选列为 p 井 m 六百点零八 h 一，然后从哪里面读过来呢？我们读的是这个服务器的 m 五百点零，也是一个字节， 那么这个地方我们可以看到这个里面服务器端假设我们用的一个也是一个十种脉冲 or with two， 然后呢驱动 m 五，把它送到驱动一个 m 五百零零，也就是说它接通的话 m 五百零零得电， m 五百零零一得电的话，那么这边的客户端呢？ m 六百零零也就能够接通，那么 q 零零二就会得电， 这是他一具体的一个过程啊。这个里面呢，我没有用这个数据快，因为数据快呢，相对来说对于初学者来说可能更难理解。下一个视频给大家分享一个数据快，怎么样进行一个通信链接，今天就分享到这里，我是物质电力学院的蒋老师。
