按照国务院关于推广使用两千国家大地坐标系 cgcs 两千的有关要求，二零一八年七月一日起，自然资源系统将全面使用 cgcs 两千， 尤其是涉及到空间坐标的爆布、审查和备案项目，同时将不再接受非 cgcs 两千上报的项目报件。历经十年推广，两千国家大地坐标系走向成熟，迎来全面使用的里程碑。 终于找到 cgcs 两千的控制点了，哎，怎么被破坏了？虽然是要上报，但这次测量作业又耽误些功夫了。我留意到斯托里公众号有宣传过心战插分功能，可以直接测 测量得到 cgcs 两千坐标。我们搜一搜吧。嗨，找到这篇文章了。斯托利为用户带来三种使用场景，不同精度、要求不同的解决方案，都只需三步简单设置，即可实现 cgcs 两千坐标直接测。 第一种，使用中国精度新战技术。首先，框架转换，选择中国精度到 cgcs 两千。其次， 妥求参数设置为 cgcs 两千。最后，投影参数设置为当地中央子午线。以上步骤完成后，无需再进行任何形式的转换矫正，就可以直接测量， 轻松得到精度为十厘米的 cgcs 二千坐标。第二种，除中国精度外，还能使用 rt x 拆分服务。他的设置流程，除框架转换，需要选择 rtx 到 cgcs 两千，其他两步与使用中国精度基本相同， 但是 rtx 拆分服务的测量数据精度可以达到五厘米。第三种方案，我们将 rtx 应用于基准站，由基准站通过 rtx 拆分服务 到精度为五厘米的 w 七、 s 八、四坐标，并且将其作为已知点启动，通过电台或者网络等数据链方式传输基准站的差分数据。 斯托利任何一款 rtk 作为移动站均能接收获得 w 七 s 八四坐标数据。然后通过 siri 四点零的框架转换，设置为 rtx 到 cgcs 两千，即可得到 cgcs 两千坐标。 这套斯托利全球新战解决方案真不错，不用再为控制点不理想而发愁了，我们现在就开始操作吧。斯派的四点零在手， cgcs 两千坐标直接测。

大家好，今天我给大家讲一下如何通过阿哥这意思实现军委度和两千多个系的转化。 首先这是我们呃已经建好的 excel 表格，他是有精度和纬度已知点的坐标的，现在我们就通过阿哥这一次实现呃两千坐标系 sy 轴。 首先打开阿克瑞斯 添加数据，添加我们这个呃 excel 的表格数据之后呢，我们显示 sy 数据， x 字儿显示精度， y 字字儿显示纬度点确定。 这样呢，我们的数据已经加载到阿哥这次中了，现在我们要把它数据导出，导出 ship 格式，导出数据数据之后，我们通过这个 ship 啊啊进行坐标投影转换。 首先我们点定义投影， 选中我们这个 c 部文件之后呢，这是一个经纬度八四坐标的经纬度投影，以后呢我们进行 投影转换，选中，选中之后输出的标签，我们选 这是西藏地区，我们选三度弹，中央路线是九十三 点确定。这样呢，我们的投影就已经建好了，之后我们需要要素添加 sy 坐标， 选中刚才我们定义投影的这个项目之后点确定，现在我们打开属性列表， 这样呢，我们的精度纬度 s 轴外轴对应两千多标系的就已经弄好了。

我们在行做工作和学习时，常常会见到用到这么多专业词汇，是什么意思？为什么搞错？该用哪个？之间如何换算，真让人头疼。今天聊聊坐标系和高成，抛砖引玉，希望能帮助到大家。我们在一个平面上怎么表示一个点的坐标？这个大家都知道， 在一张 a 四纸这个平面上，我们确定一个圆点哦，并从这个圆点延伸出一个 x o， 再画一个垂直于 x 轴的外轴，用这个点在 x、 o y 轴上对应的数值来表示坐标。在一个立体空间里呢，大家也知道， 在 x、 y 轴的基础上，从原点出发，垂直于平面的方向延伸一个 z 轴，记录高度值即可。那么在地球上，我们如何标注某个点的坐标呢？当然 还是适用三轴坐标，用 x、 y、 z 三个值标志一个点的位置，就这么简单，好像不是问题出在哪里。我们回到刚才画的两个三轴坐标系，首先 要明确一点，这两个三轴坐标系统都是绝对坐标，简单说就是自己定义自己，和别人无关。如果第一个坐标是咱们北京的一个点，另一个坐标是俄罗斯的莫斯科的一个点，请大家想一想，该怎么计算这两个点之间的空间关系呢？ 对，我们需要一个中间坐标系作为参考值，有了这个中间值，再加上两个坐标的参数差，我们就可以计算标注和计算任意两个坐标之间的空间关系了。这个参数差 起码包含七个参数，坐标平移参数 d x， d y， d z， 记录两个点的平移距离。单位用米坐标旋转参数 r x r y r z， 记录两个坐标系的三个坐标轴的旋转角度、 余弦值、坐标制度、音字 m。 两个坐标系之间的尺度变化，音字一般都是无限接近于零。在地球上，这个中间参考值在哪里呢？用地心可以吗？好像行不通。 因为地球并不是像地球仪那样是一个标准的球体，它实际是一个南北半截稍短，东西半截稍长的肋椭圆体，而且地球表面高低起伏巨大，最大高差有两万米左右。这就造成地心之心并非是引力心。不同地点的千锤线，也就是最轴不在一个焦点上。那么 我们只能想象一个妥球体，各个方向尽量接近地球表面。我们给这个妥球体定义了参数，我国一九五二年以前采用海福特妥球体，从一九五三年起采用克拉索夫斯基妥球体。一九七八年，我国决定采用新妥球体 grs， 一九七五 并一次建立了我国新的独立的大地坐标系，对应 argis 里面的诗人下滑些。一九八零妥球体，从一九八零年开始采用新妥球体 g r s 一九八零这个妥球体参数与 argis 中的 c g c 二四二零零零妥球体相同。有了这个规则的妥球体，我们发现 好像还是不能确定具体某个点在地表的坐标。土球体是对地球的抽象，并不能与地表完全重合。因此我们还需要一个参考值来控制参考土球和地球某一点的相对位置，这个值就是大地基准面。 大地基准面有两类，一是地心基准面，由卫星数据经过定位与定向后，使地球土球的中心与地球制新重合， 使用地球的制新作为原点，也就是我们常说的地心大地坐标系。使用最广泛的是 c g c s 二零零零到 u g s 八十四 二是区域基准面，特定区域内与地表吻合。地球妥球的中心不与地球之心重合，而是接近地球之心。大地原点是参考妥球与大地水准面相切的点，这就是我们所说的参新大地坐标系。 例如 bgm 四是 m 八零，这两个坐标系实际上指的是我国的两个大地基准面。我们通常说的参新大地坐标系 和地心大地坐标系的区别就在于此。好了，我们现在可以确定原点了，那么 x 轴和 y 轴呢？这个好理解，我们用的就是经线、子午线、纬线精度。纬度表示地面点位的球面坐标，这就是大地坐标，它包含大地精度、大地维度、大地高。例如在 argus 里对 begin 一九五四，坐标系 主要参数就是 prime radian， 其实精度 decam。 大地基准面地下滑线 begin 下滑鞋一九五四 sphrered 参考妥球体 crosoft 地下滑鞋一九四零克拉索夫斯基妥球体。问题到此，好像还是不能直接计算 两个点之间的空间距离，因为大地坐标表示的是角度，不是长度。怎么办？很清醒，我们人类有很多聪明人，其中一个叫高斯的想出来一个办法投影，很巧妙的就解决了这个转换，这就是高斯克铝格投影法。高斯克铝格投影法 是一种横轴等角切圆柱投影，就好像我们切西瓜剥橘子一样，也南北极将地表切开，我们可以看到这种投影方式离开中央子午线越远， 变形越大。赤道始终是直线，离开赤道的尾线是弧线图像。赤道没有角度变形，长度和面积变形很小，为了减小误差，也要方便测量统计。一般我们默认把整个球体分为六十分，也就是六度分带法。从格林威至零度经线起，每六度分为一个投影带， 全球共分为六十个投影带。东半球从东京零度至六度为第一代，中央经线为三度，以此类推。投影代号为一至三十， 其投影代号 n 和中央经线精度要零的计算公式为， l 零等于六 n 三。西半球投影带从一百八十度回算到零度，编号为三幺至六零。投影代号 n 和中央经线精度 l 零的计算公式为， l 零等于三 百六十六 n 三。为了提高测量的精度，还有三度分代法，例如， b、 a、 j， 一九五四、三 d， gree， j、 k、 c、 m。 一，其已表示三度分代法的北京五十四坐标系中央经，现在东一百一十七度的分代坐标，横坐标前不加代号。 a、 g、 m， 一九五四三 d， gree， j、 k。 中三十九表示三度分代法的北京五十四坐标系 中央经，现在东一百一十七度的分代坐标，横坐标前加代号。好了，我们确定了 x、 o、 y 轴的数值，就只差确定 z 轴上的数值了，也就是高成。 通过前面讲解的土球体，我们更容易理解需要测量的某一点的高度，也是相对于某个参考值的。还是从土球体开始，从地面某一点沿发现方向到这个这个虚拟的土球体的距离 叫土球高，也就是大地高。由于土球体是虚拟的，所以这个大地高没有任何物理意义，只是作为一个参考值，真正有物理 意义的是海拔高。所谓海拔高，是指某一点沿轻垂线方向到大地水准面的距离。但是在地球上，由于自转引力、海水温度、密度等因素影响，海面的海拔高度是不一样的，所以在不同地区采用了各自不同的海拔高，即在一个区域内，以某一点的大地水准面的距离为基准， 作为测量的高度的气垫。我国目前采用的是一九八五海拔高，它是以我国青岛的燕巢站通过长期观测记录潮汐的资料，进而测算的黄海的平均海绵海拔高，并以此作为我国测绘海拔高的零点，这也是我国国内所有测绘提交成果要求的高成标准系统。一九八五海拔高和土球高的差异值是设密的 全球系统而言，还有一个常用的也是公开的是 e g m。 九六海拔高，是美国推出的适用全球范围的高成中立大地模型，并提供高成异常至改正文。 好了，到这相信大家应该对坐标系、高成这两个概念有了一定理解了吧。剩下最后一个问题，那就是不同坐标之间的转换。坐标转换在测绘工作中经常会用到，特别是在处理原始书记的时候。 在这里以 cool 的坐标转换软件为例，简单介绍一下，坐标转换实际就是在两个不同的土球系之间的数据转换， 就是求取七参数，应该还没忘记吧，如果忘了，可以一步到视频前段再看一下妥求题的内容。七参数的转换方法也叫布尔莎模型公式， birth x 平移， y 平移 z 平移， x 旋转 double u x y 旋转位 z 旋转 w z 尺度变化 d m 需要三个点以上。 七参数属于不同妥球下的转换，适用于大范围一般二 t k 的使用中，在做完控制静态测量后，可直接使用静态停插结果里的数据进行参数的计算。部分 软件会旋转角度，比如南方二 tk 所使用的工程之心中，对于七参数就要求旋转角度不能大于十秒，否则只能用四参数加高成你和参数。当然还有三参数四参数的转换方法。三参数的转换方法即 x 平移， y 平移， z 平移，只需一个已知点即可， 适用于小范围内使用。不同土球间可以互转。转换后的坐标系方向与原坐标系方向一致，只有当原坐标系与当前坐标系的方向一致或在精度范围内，才可使用。四参数的转换方法，即 x 平移 y 平移坐标旋转投影比例 需两个已知点，在高成精度不高的情况下使用，因为在四参数中没有高成改正参数，在实际的测量中会加上三参数中的高成改正参数或利用高成，你后来得到较高精度的高成。视频制作不易，请各位看官多多点赞、收藏和转发，谢谢！

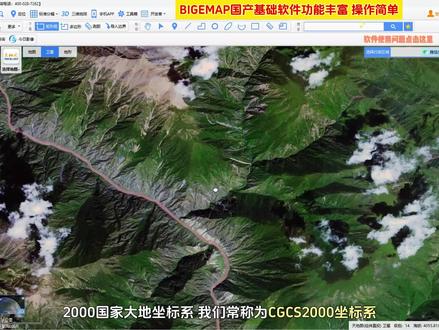

两千国家大地坐标系，我们常称为 cgcs。 两千坐标系，也叫平面坐标系，通常应用于 auto cad、 三 d max 等设计软件。有时我们需要借助卫星图或等高线作为规划图的参考，今天就来解锁一下快速转换球面与平面坐标系的方法。 根据需要在 bye tomap gis office 右上角选择行政区域，依次选择国家和地区，可以选择精确到实线接到的区域。双击鼠标左键弹出下载对话框。地图背景选择透明， 也可以勾选叠加标注图层和叠加精伪网。卫星图可以保存为 tiff、 b m p、 电 b、 x s 四种格式，通常保存为 tiff 格式，应用更广泛。最后选择需要保存的级别，级别越高，卫星图越清晰。重点来了， 展开右侧工具列表，找到投影转换工具，点击一下就可以开始使用。 by 支持 gotf 等具有仿设变换系数的影像文件的投影坐标系变换浏览，选择需要转换的影像文件，可以看到系统支持六种格式的影像文件转换。 选中并打开影像文件， bigmap 会自动识别原文件的坐标系。你还需要选择转换后的文件保存位置。选择目标坐标系，点击高斯克铝格列表下的 cgcs 两千即可，根据需要添加七参数或三参数，增加文件的保密性。 最后点击转换，等待转换完成。打开转换后影像文件的保存地址，可以看到一个带有坐标信息的 txt 文件，这个 txt 文件很关键，转换后的影像文件怎么导入 auto cad 呢？找到菜单栏的插入，选择 光山图像参照，选择转换后的影像文件，依次输入 x、 y 值， x 和 y 的值可以选择左下角或右上角任意一组数据 缩放比例，可以输入实际宽度或实际高度的值。三个数值输入后点击确定即可导入卫星图。怎么样，是不是很简单方便呢？快下载拜芝麻国产基础软件试试吧！

大家好，今天给大家讲一下这个咱们测量工程里面的四种坐标系，今天讲的这个东西对大家了解这个测量和这个使用 rdk 它的帮助是非常大的。 嗯，挨个给大家讲一下啊。第一种的话就是大力坐标系，咱们还是可以做参数，说白了就是把这个大力坐标系要么变成这个高斯投影的这个私参数坐标系，要么就呃，转换为这个不是二七三负。先讲一下什么是大力坐标系啊？在咱们初中地理里面他有讲过这个， 他是以咱们地球的这个几何中心，然后和这个北极非勾成一条线，然后夹这个赤道面，嗯，或者 这个格力尼制啊，这个本处子五线，然后得出来这个经纬度，大家可以去如果有兴趣得出来，感感兴趣，这个经纬度是怎么切出来的？可以查阅一下有关的这个资料啊。然后 第二种的话是空间直角坐标系，空间直角坐标系呢，在咱们这个日常生活中应该也是比较常见的，像这个 cad 里面的这个坐标系呢，就是空间直角坐标系，说咱们工工地里面用的可能就是平面坐标系，二维的，像一些放模具的呀， 画这个机械构件的，他们都是用的这个空间支架做标器，说白了画出来的是一个，是一个物体啊，是一个物体，是一个空间上的这个物体，三维物体，然后他对应的就是不是二七三十数， 现在讲不知二七三数，大家应该有概念的吧，这个咱们仪器里面有个七三数，有个四三数，然后第三种呢是高斯投影坐标系，高斯投影坐标系，说白了就是 把一个篮球然后拆分平铺到这个地面上，把它变成平面高层坐标系，平面高层就是有是一个平面上有相对的这个高度啊，就是平 高层坐标系。第四种的话比较好理解，占星坐标系，他就是以这个侧站点为中心，然后建立坐标系，很早以前咱们用过南方全站椅的都知道里面，嗯，有一个集坐标系建站，就是后方交费集坐标建站， 然后呢他就是他就是崭新坐标系，说白了就是全站一坐标系，可以这样去理解。 嗯，我们重点讲一下这个空间直角坐标系和这个高斯投影坐标系啊，因为咱们这个做参数的时候 是要选择的这个不杀耳，其次数，咱们刚才讲的平面高人坐标系有两个控制点，三个控制点就可以去做参数，不杀耳参数呢？不杀二七三数呢？是基本上是必须要大于三个控制点，为什么呢？不杀耳参数，他是一个三维空间， 是通过这个空间和空间之间的这个转换啊，然后这个高斯特与坐标，现在他是一个四参数，说白了就是几个控制点，然后有对应的这个长度啊，或者有一个面啊，然后去两张白纸去落，然后高度的取这个平均值做参数。不是二七三数呢，是把一个七三数，然后 啊，然后再通过这个空间的转换挪到另一个另一个这个空间上去，也会，我们做参数的时候都会得到一个这个。呃，比利时这个 k 值， 也就是两两个坐标期间转换得出来这个比利时，这个比利时无限接近于一点四个零或者零点四个九，这个参数基本上就是就是比较好的参数。 嗯，玩过玩过 app 的应该都能理解。我今天讲这个东西没有没有胡乱讲啊，可能就是说书上也是这样写的，可以给大家看一下。 这个是大力坐标系啊，这个地球椭圆中心和至今重合，然后这个吃到面的夹角和这个 格力林志大地主线的夹角，然后这个是空间支架坐标系，这个是高斯透音坐标系，这个是战性坐标系。今天我讲一下这四种坐标系呢，大家就有一个概念，对，我还是忘了忘了讲啊，还有一个事忘了讲，这个高斯坐标系呢，高斯坐标系呢？有这个 我们我们常用的这个大 g 两千啊， cgcs 两千，给大家写一下眉毛的 cgcs 两千 怎么回事？写不现啊？我在下面写 cgcs 两千。 cccs 两千啊，这个是大力两千坐标系。 换个笔啊，换个笔， 大地两千坐标系，然后有这个，呃，西安八零坐标系啊，西安八零，你看这个笔就写的比较清楚。然后还有北京五四啊，北京五四呢，有的阿迪 k 上就这样写。 bj 五四是吧？ 北京五四啊，还是写一下中文。北京五四，这个二一 k 呢？就是说 cc cs 两千 两千坐标系呢？和这个大力大力坐标系呢？他的长半轴和这个短半轴他是一样长的。所以说有的人把这两种可以归纳为以内 转换参数呢，它分为同妥球坐标系转换和这个不同坐标系转换。好比大家用的都是大地两千坐标系，很多人经常问这个问题啊，大地两千，两千坐标系， 那那那都用大力两千，就是可以不用转换吗？这个答案是不可以的，因为大力两千坐标系，他可能是一个世界范围的，也可以是一个小范围的，也可以是一个自定义的。所以说很多人用两千坐标系，他也存在转换，好比我们武汉两千，武汉两千很多 啊，武汉两千坐标系，武汉两千很多坐标系呢，就是我比较常见的，我们在工作中都是我们那个湖北省神农探测院做的啊，神农探测？ 那如果说我们这个武汉两年坐标系拿到那个北京呢？拿到 长春，那肯定就不好使了，小范围跟大范围的，或者。嗯，我今天用华测的仪器啊，用华测的仪器或者中海达的仪器，然后我去做了一个新建工程以后，然后他就把这个大理仪器会默认把这个新建工程以后， 你选什么坐标系，他会把这个经纬度转换成坐标系，我用这个黄色坐标系去跟我们武汉两千坐标系啊，武汉两千 做下戏，然后去去去，一块弄，去一块弄呢，他肯定是对不上的。所以说这个铜妥球坐标系里面也存在这个转发问题。今天一讲就把这个视频讲长了，如果说，嗯，还有什么不懂的可以在下面留言评论，咱们一块探讨。因为本身我也是建筑工程专业毕业的，如果说有些玩意 讲的不那么专业啊，有更专业的，像什么大师级别的过来指导一下，咱也是可以这个交流的。
