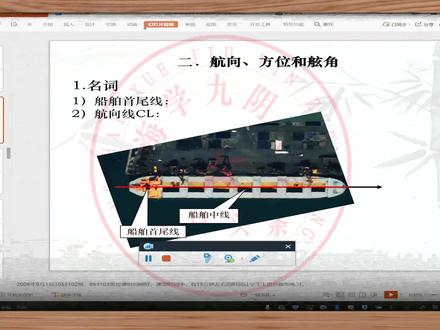

船舶基本结构图图解

像春天的花一样，把所有的烦恼，所有的忧愁。

嗯，画了一个船舶拱锤状态的一个图，因为有一个新政的水手问我怎么看船舶的一个拱锤状态。这个学过三副的，感觉很简单，他们水手有可能会不了解。简单讲一下， 这个是船的一个服饰图，嗯，有六面池水，然后左前右前、船中、左中右中、左后右后，有六面池水， 然后左清右清的话，这个是左清，左边池水五米五，然后右边池水五米二， 然后船向左边倾斜，向次水多的一一边倾斜，这个是右倾，右边四米八，左边四米五，向右边倾斜，这个就 简单，我讲的简单的话就是哪边吃水多往哪边倾斜，基本上可以这样理解啊，但是后面有设计的很多，基本上简单理解的话可以这样看。 还有这个是尾清的话，你比如说船头刺水四米，船水船尾五米五，明显船尾刺水多，像这种情况就是尾清，这个红色的线是水线面， 这个手轻的话，你看他尾部次水三米，前船头的次水四米五， 那就是手轻，但是涉及到的情况特别多，你像有可能他一边吃水四米二，一边吃水四米五，他尾部吃水三米的话。还有这个，这种就是两边吃水 小，中间磁锤大，这种叫钟锤，然后船头四米五，船尾四米五，船中五米啊，这种叫钟锤，就像一个东西，他中间垂下去了， 像一个绳子，他中间垂下去叫中垂。这个船尾船中出水只有三米五，前后是四米五，他拱起来了，哎， 叫中拱，基本上简单学的话就这样。可以这样理解，学深一点的话还要学很多，等你学三副的时候会学到。

大家好，今天与大家一起分享船体构件的分类，那我们知道船体构件主要分为两大类，第一大类是一个纵向构件，第二大类是横向构件啊，咱们分别比较一下。 那么先看这个纵向构建，那纵向构建是指这类构建参与了一个种种弯曲，既承担了一个种种弯曲强度的构建， 属于纵向构建的有甲板甲板、纵横甲板、纵骨，船底纵横船底、纵骨内底板、纵向仓壁 啊，船体外摆等等，这都是咱们这纵向构建，那是形象的说，就是在沿着船体的前后方向进行布置的构建，我们就叫做 纵向构建。你看从下面这个图我们可以看出来，这个图啊沿着船的前后方向的构建比较多，也就是咱们的纵向构建比较多，那纵向布置的比较多，横向较疏，那横向这里只有这么强，横梁以及轴板 这种比较熟的，我们就叫做啊重骨架式传递结构，那对于这种重骨架式传递结构，我们一般要求啊纵向强度要求较高的一些缠绕，比如大型的游轮上 啊，这个我们要知道一下，那这里有个特殊的一个地方，就是咱们这个比龙骨，那知道比龙骨，首先我们要知道这个比比就是建议船底板以及玄策板之间的这一个过度的这一块就叫比啊，那这个比 比外摆，外面这个就是比龙骨，那比龙骨的作用就是一种简窑装置，减少横窑。好好再看下面， 下面再看这个横向构件，横向构件是指承担横向强度的构件属类，这类构件的有横仓壁、横梁墙、横梁肋板、 横梁、轴板、笔轴板等等，这是横向构件，从下面这个图我们可以看出来，他沿着咱们传的 左右方向布置的构建比较多，那沿着船的左右方向布置的比较多的，也就是咱们的横向啊，构建比较多，横向构建比较多，纵向教书的这种传递结构，我们就叫横骨 驾驶传体结构，对于横骨下传体结构啊，一般出现在纵向强度要求不大的中小型传播， 那么我现在大型传播一般用的比较多的是一种混合骨架传奇结构，兼顾了重骨架和横骨架的共同的优点，做的一种传奇结构。好，咱们下面看一下题， 好，先看第一个题，承担横向强度的构件的有，这是要分清啊，什么是横向强度，就是横向构建，那这个龙骨，龙骨 啊，是咱们的一个纵向勾线，沿着船的前后方向说是一个纵向勾线，那有一的肯定是不对啊。 然后再看下面这肋，肋骨，肋骨、肋板、横梁以及横仓臂啊，这个都是咱们的一个横向勾尖，所以参与了横向强度，那这个，呃，横财，横财是咱们的一个重骨架， 重重股的一个构建，所以说这么这个是重象构建，所以这个选 b。 再看下面第二个题，以以下结构中承担纵向强度较大的构建，那这里纵向，首先是纵向，再个什么最大，那这里头我们 从概念就可以看，我们要知道这个常识就是咱们的一个，一个是强力夹板，一个是龙骨啊，那你看第一个肋板，肋骨都是横向勾尖，那比龙骨，虽然他也是 啊，一个是纵向布置，但是它不参与，很少参与咱们纵向强度，它主要起到平衡的作用，起到减减摇，减少横摇。那这个衡量啊，传递板，传递板是属于咱们的一个纵向构件，但是衡量是属于横向构件。 好，咱们看这个强力甲板，强力甲板就不说了，首先看这个龙骨在什么位置，我画这个图，把这图选上，那龙骨就是咱们船底最中间的这一个板，下面就是咱们的龙骨啊 啊，所以说龙骨一般是沿着船的前后方向，他比较重要，主要承受这一个重向，强度比较大，所以要求这个龙骨的厚度比较大，而且从沿着船前后方向啊，是一个厚度到底的啊。 再看下一个，下一题，看看这个游船的传递结构，前面我就说游船传递结构我们普遍选用的是一个重物架结，结构整，从而能增下一个纵向强度。要求 好，再看大中型杂货船一般采用的结构，这大中型杂货船这里是船结构，就是我们现代用的。呃，就是咱们这个混合骨架结构，兼顾了一个，呃，横骨架和重骨架结构的优点啊。再强调一个什么啊，我们现代 中型的，大中型的一个，如果小中小型传播，我们就横幅加结构。好，今天讲解到此结束，好，谢谢大家。

船体内部结构是什么样的？载住船体空心结构，内部用水平的与垂直的隔壁分隔成许多舱室， 其中首尾贯通的水平隔壁称下夹板，垂直的隔壁称为舱壁，安装在船宽方向的安装在船长方向的舱壁称为重舱臂。为了加强船体首尾端结构，在首尾端设置由首尾柱。

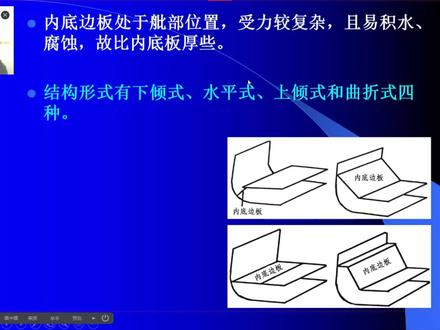

啊，下面就说说内底边板啊，那么内底板没有什么好说的啊，就是说那什么是内底板，什么是中内底板是吧？然后他的厚度是怎么分布的啊？是不是水密的他有什么作用啊？ 内底边板呢当然是处在比步的啊，在比步的受力比较复杂，容易积水腐蚀，所以说内底边板比内地板一般也要厚一些， 按道来说呢，中间厚，两侧应该是越来越薄吧，但问题是内里边板这个地方呢位置比较特殊对吧？受力要比较复杂，容易腐蚀啊，所以说也要厚一些。 常考的内地编版的考试的这个题都集中在这个地方，下行式、水平式、上行式和曲折式就这么几种情况，我跟你说一说哈，这个你必须要记住了必须要记住了哈。 一种呢是呃下形式的，就是我们常见的杂货船通常都是这种啊，你看这是内地板吗？这就是内地边板啊， 他夏天有什么好处呢？比如说我们这个货船呢？嗯，比如这个时间啊，从新加坡装货，往往那个俄罗斯大火车上去那什么海参买啊或者大货打卡是吧？往上开越开越冷对吧？那么仓里面的陆点温度其实是比较高的， 然后呢万万船可能冷了以后后仓会出汗对吧？后仓一出汗那个水呢？很大一部分的水都是从这个这个闲测这个，呃，壁板上不还流 哎。然后你如果这个内里边本是下行深的话呢，他就直接把那个那个汗水啊，直接就得到这个污水沟里面。污水沟里面这有破洞吗？对吧？但多了之后他就往这去躺一躺，躺到污水井里面去是吧？ 或者是呢？我们这个别的结构啊，反正就是呃，这个这个汗水呢，呃，下来以后可以直接躺在这个污水沟里面去，所以这个有收集这个汗水的这个 这么一个作用啊，这样就不会识货了，对吧？那这种是下行式的内地变法水平式的，像咱们集装箱船跑过箱子船都知道，咱们集装箱呢，他应该是直上直下，那么装都是那个正正方体长方体哈， 你如果是两边有这个内里边边板，如果是不平的话，那么箱子往里面装的时候可能就比较还是亏损可能会比较严重啊， 而且不利于宝拿西部，所以呢，呃，集装箱传的这个内地边板就是这种水平式的。这种啊，这种呢，一般就是确实也比较结实啊，焊接比较简单，但这种的应力比较大， 对吧？这种可能是就是那种比较容易开旱吧。啊，上行是这个大好对手，当然是散货船的吧，对吧？咱们那个散矿船呢？散粮船都是这样，上行式的就是这个坡就被称为是上行式的。那底边吧， 你在床上干了很多年，天天和他见面，人就不知道叫什么名，是吧？人有名的哈，叫内底边的啊，那他就形成底边水位吗？对吧？底边水位不就应该是这个地方 啊，这是上下似的。这玩意呢，你就是也是有用途的啊，比如说那粮食或者是矿啊，你要卸到最后的话，如果没有这么个坡，对吧？ 那你这个人可能得到这个角边角这边去扫仓啊，这个清仓的工作量可能就比较大啊，所以弄个弄个坡，当 这个抓头把这个粮食都抓走的时候，中间就剩坑了吗？那四角钱往那个中间躺，这样吧，人家人这个扫仓清仓的工作呢，就会降低，对吧？而且呢确实这个东西也是有利于他们传的这个服态啊，稳性什么的都比较有利啊。 曲折式的这种，一般这小船也比如像舟山群岛那种折臂区那种地方啊，珊瑚胶啊，或者是按按钮比较多啊，就怕漏了，知道吧？然然，然后我们这个船呢，经常在这边来回溜达，对吧？所以说他就把这个内里边板做的更加的复杂，做成这种曲折式， 能够增加我们这条船的抗沉性，对吧？他跟他比那个任何一个形式他都大，这个地方你看他和他是有区别的，对吧？那他就可能是如果是碰碰着窟窿了，那么这个这种船可能是更不容易沉啊， 所以这种事啊，呃，就给大伙就全讲完了，就这四种啊。

给大家介绍一下我们传播的第七层甲板，首先第一个房间是， 然后往外走的话有一片开阔的走廊，可以看到海外的风景。 再往前走，通过窗户看到的是厨房， 继续往前走，打开看到的是旅客餐厅。 一步前传播还未进行营运，所以说你这三天并没有呃进行任何的营业。再往前走的话是传播上的免税店， 入免费店之后再往前走就是传播下的咖啡厅， 旁边是喝咖啡休息的地方。 走出甲板，出甲板外是我们的海关上面系统， 然后两边都有我们的救生设备。

这是黑珍珠号，它是魔幻电影加勒比海盗中的主要船只。黑珍珠号是三维木质帆船，并且配置了三十二门加农号。 可能是因为黑珍珠号的前身是一艘黑奴运输船，故而他没有箭手炮和箭尾炮。 这是郑和宝船。郑和宝船是郑和下西洋舰队中的最大海船，也是郑和海上特混舰队的旗舰。 郑和宝船是典型的三围帆船，长约一百四十八米，宽约六十米，是当时世界上最大的木帆船。其导航以观测星象、海浪、风向以及罗盘为主。郑和宝船采用纵帆型布局，硬翻式结构，船头昂，船尾高， 防上浪性好，稳定性强，并且有多层夹板，采用分仓式设计，有二十八个仓式。这不仅加强了船身的结构，也增强了抗醇性，在运载量、乘坐舒适度上都有了极大的提高， 这也使船只向大型化、远洋化的发展成为可能，为日后铁质蒸汽船的出现奠定了基础。 这是泰坦尼克号是英国百星航运公司下辖的一艘奥林匹克汽油轮，长约二百七十米，宽二十八米，排水量四万六千吨。 泰坦尼克号脱离了原本的木质帆船，采用钢铁建造，船身动力也发生了革命性变化，以蒸汽动力取代了之前船只的风能，再配合三轴巨大的 螺旋桨进行推动以及新的导航电器设备，使得船只实现了真正的自主航行。其四根巨大的烟囱显示着他的澎湃动力，但事实上只有三根可以工作，另一根只是为显示其巨大的船身而后加上去的。 泰坦尼克号作为二十世纪初最大、最先进、最豪华的游轮，标志着人类水域交通工具由单纯的风力航行运输转变到了以蒸汽动力为基础的游玩旅行。 他是蒸汽时代船只的巅峰代表作之一，不过可惜的是，他最终因撞击冰山沉默。

我们今天要给大家介绍的主题，我们来看一下他的定义啊，说白了这个载重线就是一个约束啊，他不能让你超载，无论你航行在哪个区域，他都有对应的一个载重线的规定。 哎，你的水线呢，不能超过对应的那条水线，不能没过他，没过他就超载。我们来看啊，这个就是载中线的标识图，我们认识一下他吧。好吧，那么这个圆心啊，通过圆心的这个垂直的这个位置呢，那就是船中的位置， 那么横向通过圆心的位置对应的是你的下机啊，下机满载载重线，那上面的这个就是甲板线啊，这个上边缘对应的呢就是主甲板，哎，这个代表了肝悬的高度，哎，那么我们看这几个缩写啊，这个最下边 这个是北大，北大西洋冬季载重线，那这 w 呢？是冬季哎，是冬季载重线。 s 刚才讲过了，是夏季载重线，那个 t 呢，就是这个热带载重线，那左边代表的是淡水啊，这个 f 就是你的淡水满载的载重线， 哎，你说这边呢，这代表海水啊，这边是淡水啊，那这个 tf 呢，就是热带淡水的载重线， 也就说吧，无论你这个船航行哪个区域啊，航行在哪个水域，你都不能超过对应的。哎，载重线的这个要求， 这个呢就比较直观啊，大家一眼就能看出来你船有没有超载了。那问题就来了，这么多的载重线，那我如何确定我船在我目前行路上要使用哪一个标准呢？ 我们来看这张图啊，使用对应的载中线的规则啊，这张图上呢，划分了有很多区域，用不同的颜色来表示啊，看，有灰色的，有绿色的， 有粉红色的，还有蓝色的等等。当你的船航行到这些不同的区域的时候呢，就要执行这个区域他所规定的载重规范。 给大家举个例子啊，这个灰色的区域北太平洋季节性热带取代， 那么每年的四月一日到十月三十一日使用的呢，就是热带载重线，那剩下的月份呢，使用的就是夏季载重线，所以呢它是有季节性的啊，这点大家要注意，刚才所讲的呢，都是传播满载载重线的 规范和限制，那么不同的载重情况下呢，就会有不同的吃水，哎，这个吃水呢是传播极其重要的一个参数。那么如何读取传播的吃水呢？我们来实地看一看， 这个是我画的一个草图啊，这就是传播的水池线。那我以十三米和十四米中间来给大家举例子， 哎，十三米的下边缘到十四米的下边缘，哎，正好是一米啊，大家看这一米，我把这个一米呢把它分成十个格啊，大家看，一共十个，那么每一个数字的高度啊，每一个数字的高度是十公分， 数字和数字之间的空格间隔的高度呢，也是十公分，哎，你比如水线在十三米上边缘，那么就是多少呢？十三米一，他正好在 这个数字二的这个下边缘哎，是多少呢？十三米二，对吧？十三米一，十三米二，十三米三，十三米四，十三米五，十三米六七 八九，一直到十四米。那你说这个水线不可能正好处于一个数字的下边下边缘，那么我们看假设是在这里，这里哎，多少呢？ 十三米四到十三米六，十三米五到十三米六中间，那么就是十三米五五，哎，就是这样来读取的， 在每一条船的船头啊，船头的两侧，船中间的两侧，哎，还有船尾的两侧都有这样的水池线，那加在一起呢，一共是六个水池 线啊，我们就要看六面池水，看六面池水呢，一般用于散货船啊，计算船包的总排水量啊，一般集装箱船呢，看单侧就可以了。 最后呢，给大家出一个小问题啊，大家看啊，这是我实际拍的，我传的传中啊，右旋的水池线，那么现在的池水你能读取它是多少吗？哎，请在评论区留言。 另外呢，大家也不要抱怨啊，这个船壳被划成这样，为什么这个还不还不做保养啊，因为啊，绝大部分港口呢，它是不允许这个除锈油漆的， 你如果没有抛锚的机会，那你只能等到下次进屋的时候呢，再做整体保养。好吧，那我们这期就介绍到这里，下期再见吧。

今天介绍一下可装在一万个集装箱的货轮内部结构。一条船泊，游船、手、货仓、 船尾击杀船员生活需求高。船手在船舶最前部，包括手大为手夹板对头仓库，手大为用来安装防行灯照明和雷达天险。手夹板主要布置靠左手时， 包括脚懒鸡和毛鸡四个。脚懒鸡控制八根懒绳，胳膊粗的懒绳可以将船牢固的地在岸上，两台毛鸡可以将二十吨的毛放入海底，在大海上固定船位。 手夹板下面是水手长方铺两个圆柱形毛链，仓各放三百米长毛链传播两侧各有两个过程，夹板过道和内走道上下两层，两层过道直通首尾，贯穿全船。 接下来介绍一下船舶的货仓，本船分为十个货仓，装卸货物只能有岸上的吊机进行，仓内可装十层集装箱，高达三十多米， 汤面可装八层集装箱，全船一共可装一万个标准集装箱。尾夹板和手夹板功能一致。布置的搅览机用来控制揽绳，将船模尾部牢固的绑在岸上。 尾夹板下方有大型二氧化碳系统，大型二氧化碳系统负责货仓和机舱灭火，保证在海上发生火灾时拯救船舶。 船尾正中位置是座机间，四台液压系统负责转动十二米高的落叶，用来控制船舶的方向，可远程遥控 与现场操作。座机间旁边是船尾仓库，用来存放揽绳和其他工具用品。 下面介绍机舱。机舱最后面是螺旋桨，螺旋桨直径九米，通过尾轴与主题相连 传播前进动力主要来自螺旋桨的旋转，每周转速可达每分钟八十转，直接连接主机，主机是传播最大的动力设备，也就是传播的发动机。分油机负责净化燃油， 四台发电机负责全传电力系统，每台发电机每小时发电三千，可同时点亮十万盏电灯。 机舱空间高约六十米，最下面可到达船顶，最上面在岩丛出口布置大大小小各种设备。机舱内还有一 重要房间，叫做即控式，隔绝噪音的即控式，用来监控机舱的各种设备。 最后再来看看船员的生活区，生活区是船员居住生活的地方，休息、娱乐、餐饮一应俱全。餐厅可保证二十八个船员用餐。 一名厨师负责管理全场所，健身房可满足日常健身需求。宽敞明亮的会议室可进行重要借贷仪式多年获得的荣誉。娱乐室是船员公共活动场所，船上还有大量书及工船员阅读。 生活区共有基层普通船员房间，有独立位置电梯可达任意等高级船 房间，一室一厅，电视、冰箱一应俱全。生活区最上面是驾驶台， 驾驶台是行情控制东西，一名驾驶员和一名水手负责开船，各种先进的行情设备对船泊行情进行监控，海徒式进行查阅资料以及进行海库作用。变态式负责对外不联系，接受安全信息。
