00:44查看AI文稿AI文稿朋友们好，今天给大家分享一下九十度弯头，他的一个弯曲半径如何计算。首先我们先找到一个平面，拿出水平尺，竖着卡一下，横着卡一下，圆球都在中间，他就是一个平面。然后我们再拿出一把尺子，量取他的一个这个弯头的外径 是一个幺幺四，然后我们用幺幺四除以二，得出这个弯头的一个半径，它就是五十七。再量取这个弯头的最高点 是一个一百六，用一百六减去五十七，得出一百零三，就是这个弯头的弯曲半径。

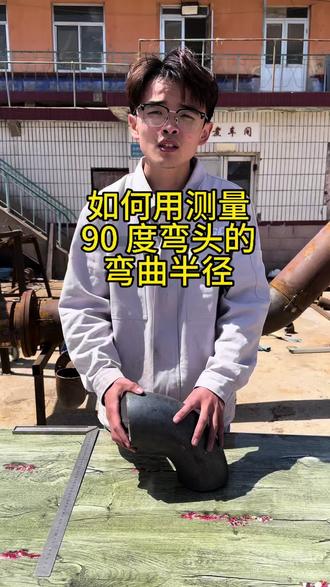

00:22查看AI文稿AI文稿今天教大家如何用一把拐尺量出九十度弯头的弯曲半径。首先找到一个平面，把弯头平放，量出它的最高点， 然后我们再量出它的直径，直径除以二等于它的半径，用它最高点减去它的半径，就等于它的弯曲半径。九十度弯头等于也等于它的弯头中心高。
49小范管铆实训
01:22查看AI文稿AI文稿难道还有人不会四节九十度弯头的放吗？嗯，今天我一招教你搞定。第一步，根据需要的尺寸画一个弯曲半径，并将弯曲半径平分三等分， 将其连接起来。 根据需要的尺寸画半圆，把弯头内弧外弧画出来，将半圆平分六等分， 做垂直平行高度到第一条斜线上的高度， 根据周长的大小画一条直线，平均分成十二份， 分别做他的垂线， 然后将点连接起来。 这就是四节九十度弯头的放样教程，你学会了吗？点赞关注，我们下期见！
00:23查看AI文稿AI文稿这个弯头的外弧长度怎样计算？有的客户在收到弯头以后，不知道这个弯头是不是标准的， 所以说我今天教大家怎样计算标准的外弧长度，应该是弯曲半径 r 加上外径的一半，则来这个数乘以一点五七，这就是标准的九十度弯头的外弧长度。
91沧潮管件制造
00:28查看AI文稿AI文稿带终结摇头弯快速计算法是力低 n 两百五一点五，低标准弯头。弯头半径三百八十一，已知高度总长八百，水平长度四百二十三步，算出下料尺寸。第一步，用勾股定律算，斜长八百负三百八十一，等于七百零三点四四。第二步，减去弯头半径三百八十一，得出中间直管段长度三百二十二点四四。 第三步，反三角函数求折弯角度九零杠二零七百零三点四四，除以四百二十，约等于三十一度。这套算法适用于所有带中间直管的偏移摇头弯。喜欢的请点赞收藏！
310六九工地

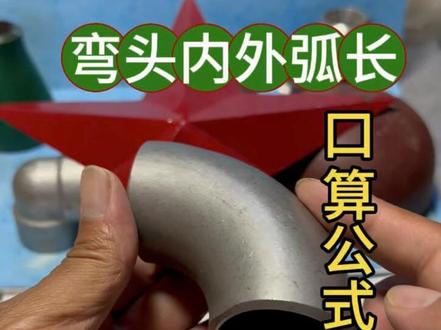

00:55查看AI文稿AI文稿弯头内外弧长不会算，记住系数，直接口算直径乘一点五，算出零至四的弯曲半径。零杠四的距离之弯曲半径。后面视频更新弯曲半径如何下多结弯头 内弧长零至四距离减半径乘一点五七等于内弧长。外弧长零至四距离加半径乘一点五七等于外弧长。把这套算法练熟， 大小头各类下料放样会轻松很多，后续计算事半功倍。我整理了全套钣金下料手写手稿，还有更多实用计算公式，有琢磨不透的来直播间一起交流探讨！
68武金匠.钣金放样
01:24查看AI文稿AI文稿双头弯头分三部分， s 弯分三部分，这个软件有需要的朋友在评论区六六六免费领取，手机、电脑都可使用。咱们讲一下双头弯头分三部分，这是凸立上高度是五十二零四点三三，这里也是，然后横向的是五千零七点四六对了，半径都是两百五十， 然后算出来中间这段是六千八百六十六点六八，等于是六千八百六十九对的。然后弯头上弯头角度是四十六点一六，下弯头角度是四十三点八四，咱们可以换成任何的距离，竖向距离改成十米，横向距离改成六米，都可以随意输入，这里就随便距离 上半径三百，下半径三百，其实这个宽度都无所谓了，宽度你随便弄成多少它都不影响。 然后咱们中间直管就是十一米二十五点七八，这个是土里，他不会跟着变的。然后上弯头是五十九点五六度，下弯头是三十点四四度，然后咱们看一下 s 弯，其实咱们讲过的就是土里上是一米的管径，这个要宽度要斜的，然后二是两百水平，长度是两千四百零二， 然后偏移是四零二四，然后中间直端是三千两百七十对的长度，弯头这两个角度，弯头是七十点七， 咱们随便换一个两米二二零零水平四米，偏移三米，他弯头就是四十五点四五度的，中间长是三千一百六十二点三，弯头的中心弧线长度也都有的，有需要的朋友评论区六六六领取。

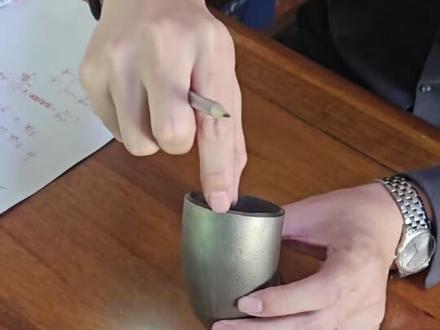

01:01查看AI文稿AI文稿今天教会大家弯头的背弧长度到底该怎么算？可能你在别的地方学过不少算法，但是太复杂，不好理解，今天我就把最简单最实用的公式分享给大家。弯头的背弧长度其实就一句话， 顶高乘以一点五七。什么是顶高？很简单，把弯头立起来，从弯头最底部到弯头最边缘， 这个高度就是顶高。测出顶高，直接乘以一点五七，算出来的就是弯头的外弧长度。比如我手里这个七六的弯头，立起来，顶高是一百三十三，用一百三十三乘以一点五七，约等于二百零八， 那二百零八就是他的外护长度。那如果是大口径，弯头太大立不起来，怎么测？也很简单，用弯头规格算出弯曲半径，加上口径的一半，得出的就是顶高。这个方法所有倍数，所有口径弯头都通用。觉得有用点赞收藏，方便以后随时查看！
24卖管件的小徐
01:34查看AI文稿AI文稿五节弯头放样怎么画？今天教你搞定！先画一个九十度垂线，画出圆的弯曲半径。五节弯头，将九十度角分成八份， 用斜直线连接 弯曲半径，中心画个辅助半圆，用半径将圆平均分成六份，平分点向下做垂直线， 画出弯头的周长，并平均分成十二等份。 再画一条水平线，用七个等分点的垂直高反映在两条平行线上， 将点连接起来。 五节九十度弯头，有两个边三个星。有不懂的评论留言，我们下期见！
01:06查看AI文稿AI文稿双头弯头分三部分， s 弯分三部分，这个软件有需要的朋友在评论区六六六免费领取。手机电脑读课时，咱们讲一下双头弯头分三部分，这是图例上高度是五十二零四点三三，这里也是，然后横向的是五千零七点四六个半径都是两百五十， 然后算出来中间这段是六千八百六十六点六八，等于是六千八百六十九对。然后弯头，上弯头角度是四十六点一六，下弯头角度是四十三点八四，咱们可以换成任何的距离，竖向距离改成十米，横向距离改成六米，都可以随意输入，这里就随便距离 上半径三百，下半径三百，其实这个宽度都无所谓了，宽度你随便能乘多少他都不影响。然后咱们中间只管是十一米，二十五点七八，这个是凸利，他不会跟着变的。然后上弯头是五十九点五六度，下弯头是三十点四四度。然后咱们看一下 s 弯， 其实咱们讲过的就是凸利上是一米的管径，这个要宽度要斜的，然后二十两百，水平，长度是两千两百七十点七，咱们随便换一个两米二二零零水平四米， 偏移三米，它弯头就是四十五点四五度的，中间长是三千一百六十二点三，弯头的中线弧线长度也都有了，有需要的朋友评论区六六六领取。
00:36查看AI文稿AI文稿白总，这个弯头的弯曲半径怎么算？这个弯头的弯曲半径就是用它的口径乘以倍数。 比如这个一零八一倍的弯头，它的通径就是 d n 一 百，就用 d n 一 百乘以一点零一六，等于一百零一点六，得出来这个数据就是一倍弯头中心高的数据。这个一点五倍的弯头怎么算呢？ 同样的道理呀，也就是用它的通径乘以它的倍数，就是 d n 一 百乘以一点五，二四等于一百五十二点四，这个数据呢，就是一点五倍弯头的中心高度的数据。
01:25查看AI文稿AI文稿九十度直角弯头超详细教程他来了！先画一条九十度垂直线，在交点与直线上画三个正圆， 两个圆相切做平行线 连接对角线用圆的直径做他的平分线， 用圆的半径平分十二等分 做他的垂线到斜线上。 这就是九十度直角弯头的放样图。根据圆的周长将其平均分成十二分，圆的周长等于圆的直径乘三点一四， 将点连接起来。这就是九十度直角弯头的展开图，你学会了吗？点赞关注，我们下期见！
