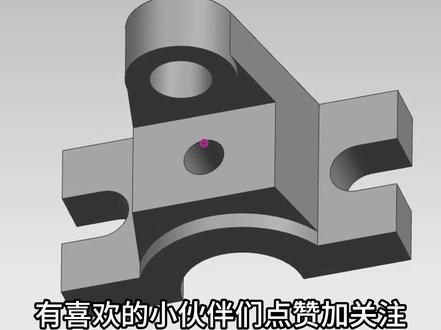

03:06查看AI文稿AI文稿好，今天我们画的这个零件啊，还是比较简单啊，这个是图纸，然后这个图纸我要放在评论区，想要练习的朋友呢，可以去评论区看啊，我们来画一下这个东西啊，首先我们插入一个长方体，长度我们输入一百，宽度五十，高度十四，应用 好，接着我们再插入个长方体，把这个缺口部分做出来，在外框上我们输入一个距离十七，确定 这个我们输入长度二十，宽度十六，高度十四。过呢，我们求插好确定啊，这个区位就做出来了啊，接着我们导下圆角， 选这两边，选这两边好，半径为八，好，确定。好，接下来我们把这个缺口进行到这里 啊，点击镜像特征，选择这个换啊，镜像平面这里我们选择新平面，我们选择二等份 啊，点击这个面，再点击这个面，确定啊，这个缺口就做好了啊，接下来我们插入圆柱尺量，选择 y c 方向，这里选择自动判断的点，识别这条边的充电，确定直径，我们输入六十求和。 接下来修剪实体，选这个题工具，我们选择这个平面反向确定。接下来我们再来插入圆柱，把这个缺口做出来， 指定点，选择自动判断点啊，识别这个圆弧的中心点，确定直径，我们输入三十六过，求他确定啊，这个缺口就做出来了啊，接下来我们选 选择 exc 平面，进入草图啊，先画一个十八的圆，再画一个三十二的圆， 接下来标注下尺寸，这个圆形点到这条边的距离为六十啊，这个圆形点到这条边的距离为五十。 好，接下来我们画几段连续线段，连接这个圆弧端点，再连接这个圆弧端点。好，再回到这个圆上。好，在这里画一条直线啊，约束这条直线水平，再标注下尺寸圆心到这条直线的距离为 好。完成草图，点击拉伸。好，首先我们拉伸这个区域距离，我们速度五十减去四十五，这里反向一下，应用啊，再来拉伸这个区域距离，速度五十减去十五，应用啊，最后我们拉到这个区域距离，我们速度五十减去十八。啊， 好，我们把这个草图隐藏一下。好，大家把这些视频合并一下， 这里勾选定音区域，我们把这部分移出，做到最后还是这个孔没有做啊，插入孔，这个孔刚好在这个面的中心。好，我们打开点，勾到齐， 这里选择点，在面上选这个面，这里邮箱三数，我们输入零点五。邮箱三数也输入零点五。好，确定这个孔的直径是十二，化成铁不可求差。确定做到这点呢，这道题就做完了，接下来我们改变一下颜色。 好，这期视频就做到这里，有喜欢的小伙伴点赞加关注。
