广数980tdi编程入门教程详细
粉丝1573获赞4578
相关视频

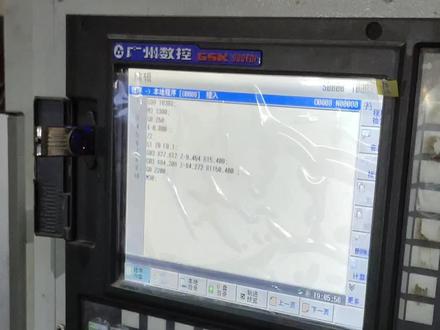

01:10查看AI文稿AI文稿呃，今天分享一个广受九八零 tdi 怎么用优盘传程序？ 编辑模式下，把优盘插到机床上面的 usb 接口，然后这一块就会显示一个优盘目录，点击，然后这里面就是里面的程序，把想要的程序 传进去，比如二号程序在右侧复制到 cc， 如果说里面有二号程序，他会提示你里面有程序了是不要覆盖，按输入 覆盖 成功复制二号程序。好，然后呢？ 打开二号程序，欧二换行。好，这就是编号的程序。 关注我带你了解更多疏通车方面的知识。
02:40查看AI文稿AI文稿大家好，我是长沙小游，学了 mascam 这么久也该上机了，接下来给大家安排一条视频，上期全过程。 首先准备好必备的 u 盘，不要太大，八 g 十六 g 就可以了，太大识别时间太长， 有的机床会识别不出来。那么现在我的这个 u 盘呢？它是有格式的，首先它必须是 fat 三二格式，如果你买来的 u 盘不是 fat 三二格式，就在属性里面点开，然后点格式化，选择 fat 三二格式化就可以用了， 画图和道路直接省略。现在我们直接开始后处理，现在他是灰色的，选择后处理，然后再 ctrl alt shift 加 p， 然后选择之后就可以选择后处理。然后我这是我买了一个，然后要记得 把 c 后缀名改成 c n c， 因为广述系统只能识别 c n c 格式后缀的点否确认进入到这个程序编辑界面，然后把注视给删除，空格删除排版好， 然后另存另存为。选择一个文件夹就是你的 u 盘选择位置，然后把之前或者说你新建一个文件名确认，我之前新建过，直接覆盖就行了，然后插掉开始进行。上期 电脑就可以摆在这个机床附近，这样拿着方便一点。嗯，来回的时间也会比较短嘛，我们这个系统是广述 gsk 九八零 tdi 的，插入 u 盘之后要等几秒钟，他进行识别一个过程，点 u 盘目录，然后复制到 cnc 点确认。如果已经存在文件名的话，你可以选择覆盖，也可以选择取消。 嗯，事先你最好是新建一个程序菜单里面没有的文件名，我这里有的话直接覆盖就行了。然后给大家看一下我之前导入的程序，零九幺五那个这个刚刚套的一个出车程序， 给大家模拟一下，像他这个输出的也是固定循环，可以在编程的时候就选择固定循环，就可以输出 g 七幺 g 八三等等这些循环指令了， 也方便后期你进行手动修改。如果感兴趣，以后我会分享更多技术分享视频，感谢大家的观看，别忘了点个赞，点个关注哦！
726游向沅（鑫乔加工）

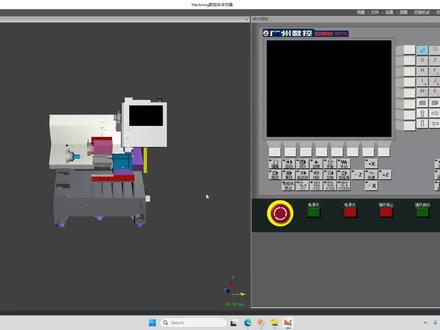

03:41查看AI文稿AI文稿大家好，下面介绍一下广数九八零 t d i 的操作。首先添加一把刀具， 选择一号刀，一号刀是外援车刀，然后将它安装到刀塔上面，这个因为刀塔上面已经存在了这个一号刀了，所以会有这个提示，然后把这个一号刀 选中了之后点道具，准备把它转到加工位。 嗯，在程序里面使用 t 指定的时候，指定的那个刀号必须是这个刀塔列表里面，第二列里面，呃，已经安装在这个刀塔上面的这个刀号啊，不是这边的刀位号，这个不要搞错， 然后点确定，然后下面进行试切，对刀打开电源 好，然后将这个倍率调低一点，应该倍率这边可以看到现在是百分之五十，把它调到百分之十好，然后切换到二维的模式， 然后开启主轴 好，然后测量一下 五十二点七五八，切换到 double 界面，然后点这个测量，输入输入 x， 这边的刚刚测量的这个直径 是五十二点七五八，五十二点七五八，然后点输入， 然后再实切一下 z 方向， 然后输入 z 零，可以直接点 z， 输入 z 零，如果输入一个 z 什么也没输入，直接点的输入的话， 他就是把这边的这个值给清空了，所以一定要输入一个 z 零好，然后把它退出， 然后到 m d i 模式输入一个 t 零幺零幺，然后 g 零， x 零， z 零，然后按循环启动， 看看你刚刚那个输的值对不对，能不能回到到这个弓箭原点啊，这就可以了。 好，这个就介绍到这里。
64格雷西姆

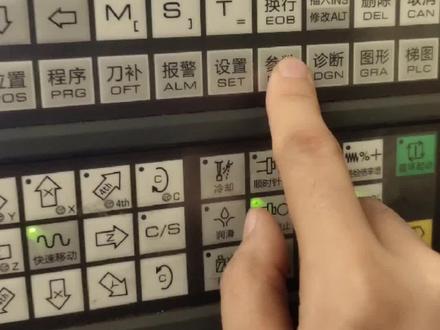

01:10查看AI文稿AI文稿我们有时候干超大螺锯螺纹的时候，会用到这几块杆刀，但是螺锯过于大的话，他退尾他就会显得特别长， 是因为参数里面有个数字要改一下，今天我给大家分享一下。按设置打开这个页面，按 l 打开参数开关，按参数数据参数找到十九号参数， 看一下里面的解释。这九二这七六螺纹切削时的退尾长度默认应该是五，因为我之前干过大罗地螺纹，把这个改了，你把这个改成零就可以了。他退尾的时候就是直退式，没有斜度的 退位就直接就退出来了，然后回到定位点， 设置完之后呢，把参数开关关闭，按 w 就可以 按下复位好了。

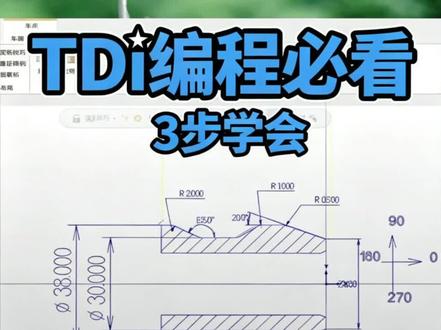

00:24查看AI文稿AI文稿t d i 系统任意角度编程广注九八零 t d i 系统的任意角度编程， 即圆弧过渡。下面看基层系统模拟。
03:31查看AI文稿AI文稿大家好，今天给大家分享一个 j 七六 plus j 七八的一个车螺纹方法。先看三数， j 七八 p 幺三六零。 这里面分为三个部分，一二三一呢，可以写为零和一，当他为零的时候是等距切入。什么是等距切入呢？就是每次的切进去的数值都是一样的， 单位一的时候是递减式，因为螺纹刀往近期的时候接触面积越来越大，他会写为一的时候，他就慢慢会减少，以减少刀具的阻力。 第二部分的参数可以写为零一二三零呢，是直径式。什么是直径式呢？螺纹是三角形的， 他是顺着这个牙形中线一点一点往进切，他和这九二是一个进法， 当写为一的时候，他是左侧，是切入，他是顺着这个左侧的压行线，第一刀、第二刀，第三刀、第四刀，直到最后一刀。 当为二的时候是右侧时，切入他和 g 七六的是一个进法，第一刀，第二刀，第三刀、第四刀，直到最后一刀顺着右侧这个牙形线往下进。 当为三的时候呢，他是左右交替，所谓的左右交替，他也不是像这样左一刀右一刀，他是牙型中线这一块先来第一的， 然后再往右边平移一点点，也不是在这一块就往右稍微偏一点点的进刀方式，中间一刀右一点，中间一刀右一点，中间一刀右一点，他不是，是不是那样的，哎，先左后右，先左后右，先左后右，他不是这样的。 六零呢，那就是牙型角，工资螺纹都是六十度的，如果说 t 型螺纹就，那就是三十 q 呢，这两个 q 你可以认为是迟到量。单边十四啊， 单边十四，你两个就写成一样，好记，都是单边。十四，这个是精车余量， 精车余量是单边零点零五，第二呢就是精车次数， l 呢就是头数，单位一 一头的时候呢，一头老玩的时候，你就不用写两头以上，你写个 l 二 l 三，最多可以九十九头啊，最多可以九十九头， 下一行 g 七八 x 四十二点四，四十二点四是螺纹底径啊，五十减去零点，减去一点三乘以六啊，减去这个底径，他就是这个 这个底径，然后这个呢， p 是压星高度，零点六四九五 乘以逻辑就算下来就是这个数值，这是千分位的啊。 r 呢是车追螺纹时候用的，螺纹起点的 x 减去螺纹终点的 x 除以二就是它， f 就是 f。 六，罗锯吃完之后呢，退刀 m 三零，程序结束并返回。

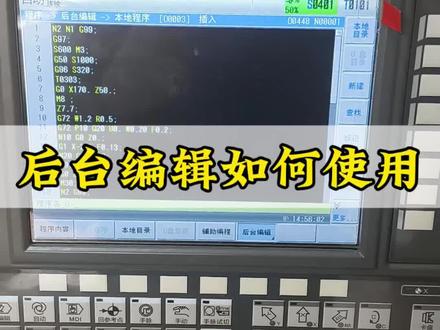

01:58查看AI文稿AI文稿这个后台编辑调出来以后应该怎么去用它啊？今天给大家来演示一下，现在我先打到自动，一般情况下都在自动方式下后台编辑嘛，是不是 好，现在在执行了是吧？执行，我按程序然后按一下后台编辑啊，这是我调的一个程序，这是 o 三这个程序是吧？那我可以调 o 四，是不是按一下输入 哦，然后就调出来了，是不是然后这个时候就可以去编辑啊，是吧？啊？什么 n 二啊， n 四这些是吧？就可以编了吧？编，然后我可以取消吧 啊？取消是吧？这就是编编这个程序，那他还可以把自己调出来，现在是 o 四四八他也可以啊，因为有时候我们在 这个程序，有时候他我们在自动的过程当中，有时候看不完嘛，是吧？我们自己可以把它带出调出来看看吧，这个本身在加工这个程序也给他调出来看一看啊。 o 四十八，是吧？ 输入啊，那这个时候他这个程序你就只能看一下了，你不能去更改了，是吧？虽然看了也不是看的很清楚，是吧？啊，比较花眼的这种啊，也还是看还是可以看啊。只能说看一下，但是这个时候你去更改是更改不了的啊。我试一下啊， 看一下啊，我这边按了 n 一 看一下或者 n 五，是吧？这里是更改不了的，你只能说看一下用翻页。这样啊，翻页你看一下你整个程序编对了没有啊？ 只他只能起这个作用，就跟那个法兰克是一样的吗？他只能看，他自己看你后面的程序啊，他本身这个程序你是编不了的啊，如果要返回， 哎，这个加工的程序，按一下这个程序内容就行了吧？啊？这就是我们整个的这个广速这个后台编辑的一个用法啊。好，感谢大家的关注，谢谢。
40成都数控车晓峰
01:55查看AI文稿AI文稿这次跟大家说说这个九八零 tpi 系统极限位的设置。首先把这个刀架位置移动到我们所需要设为机床零点的位，按面板的位置按键找到综合坐标， 按 x 轴参考点设置，按输入确定。当他显示成功设置 x 轴的参考点时，说明这个 x 轴的集团圆点已经设置完成。下一步就是设置 x 轴的极限参数，点击界面参数，找到数据参数，查找 四十五号参数，然后该参数显示是 x 轴正线位的形成参数，该参数的单位零为零点零零一毫米，我们设置五千，就说明当这个行程正线位超过五毫米时，他就 会报警。我们点击位置中额坐标机床坐标位置，现在 s 轴在零点位置，当我们手动方式 x 轴移动正向位五十，超过五十他这个 s 轴就会呈现正向位报警，这就说明我们正向位已经设置完成了。 接下来我们就设置他的 x 轴的负线位，把机床往 x 轴方向移动，移动到我们想要的位置时，当 x 轴移动到我们想要的负线位位置时，看 x 轴机床这个位置显示负四幺六，然后按参数找到四十六号参数， 显示为 x 轴负最限位最小行程。然后只要把这个机床坐标位置这个负幺四幺六输入进去负四 幺六，然后负线位就设置完成了。设置完参数后，当我们手动移动这个 s 轴到负线位，只要超过负四幺六，他就显示负线位报警，就说明我们的负线位已经设置完成了。

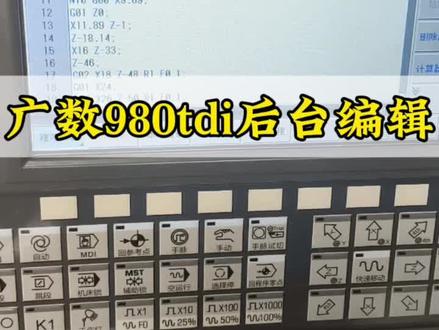

01:16查看AI文稿AI文稿这个广速九八零 tdi 的 后台编辑怎么调出来？带大家操作一遍啊？看我这边现在没有的嘛，是吧？没有后台编辑，把这个先打开，这个参数开关嘛？输入 l l， 是 吧？参数开关就打开了，打开了以后按这个 参数参数把它移到这个幺八二这里来，幺八二这里来，然后按一下按位修改， 按位修改找到这一位参数，它是这一看这是倒角准停，是吧？然后第二个这个，这个就是后台编辑的一个开关，我现在显示它这里是零，是吧？ 这里是零，它是无效的，把它改成有效就行了。输一是吧？输一这个时候它就提示你要重启一下才行啊，要重启，要重启一下，这个时候把这个窗子关掉嘛，是吧？ 关掉一下，然后马上又开。啊， 我一下按到这个程序啊，现在他就有这个后台编辑这个东西了吧？是不是？
200成都数控车晓峰
01:37查看AI文稿AI文稿广数九八零操作面板每个按键的使用说明，今天我来教你吧！请看进入程序编辑模式，可新建、修改、删除程序。 自动运行模式，执行完整的加工程序。 mdi 模式，手动数据输入模式，可输入单段指令并立即执行。 机床回零点执行各轴回参考点操作手脉手轮竞技模式，通过手轮控制轴移动， 手动手动连续竞技模式，控制轴快速移动，回程序零点回到程序设定的弓箭坐标系原点。手脉试切手轮试切模式，可边观察边微调进给 单断执行模式，每按一次循环启动执行一段程序跳断，跳过带斜杠标记的程序，不执行该段指令。 机床锁，锁定机床各周移动，仅执行程序逻辑，常用于程序效验辅助锁锁定 m s t 辅助功能。程序运行时不执行主轴冷却、换刀等动作。空运行， 空运行模式，以设定的晋级速度快速运行程序不切削选择停，遇到 m 零幺指令时，程序自动暂定。 快速倍率，程序运行时记零的倍率，建议调时用百分之二十五，程序没问题时用百分之一百。下一期我们继续讲解一下右边区域，关注金晓，点亮爱心，每天教你学一招！
