大家好，今天呢我们来了解一下如何用 polyos 来计算孔的位置度。那正常来说，我们就是说通过一个最佳礼盒，然后呢你建立哎几种 abc， 然后几种 abc 对 齐之后呢？你求这个圆，然后添加一个位置度， 这个就测量出来了，没有问题，对不对？在这里面你要说怎么去知道这个测量值是这个数据呢？这里面要学习一下啊。那首先要知道这个位置度他的一个基本概念，对吧？ 如果说一个圆，对吧？他相对这个面 a， 然后 b c 这样的一个位置度，这是理论位置，那他有一个圆心，但是实际的圆他可能是偏的，对吧？实际圆他可能是偏的， 那么偏的呢？它偏了多少呢？这个数据 l 啊，就是它的位置度，然后通过这个半径乘以二啊，就是它的位置度， 那具体怎么来去做啊？其实这里面有一个很简单的一个三角函数，就是说你看啊，这个位置相对于这个位置，它的差值对不对？这个是 x， 这个是 y， x， x y， 对 吧？它的两个差值乘以，呃，平方对吧？两个差值的一个平方， x 方对吧？加上 y 方，那不就是等于这个 l 的 平方吗？就是说这个 位置度它的一个半径吗？然后你再开的开根号，对不对？然后再乘以二，这个不就是等于什么 我们要需要的这个位置度嘛？也就是这个三点七二九嘛，对不对？那么我们来计算一下怎么做啊？在这里面还有一个什么概念呢？就是说我们做这个位置度的时候啊，这个圆， 这个圆的概念，我们要清楚，你要求位置度，它是一个最小区域法，所以最小区域法呢？怎么做呢？在 iso 里面啊，你要进行一个最小的一个内核， 最小啊，因为你要都是靠在这个就是数据点形成的一个圆，那那我们就是说在这个圆当中啊，正常的情况下，我们抽取测量数据，我们都是什么呢？都是 最佳礼盒，对不对啊？最佳礼盒呢？它这个圆就不是我们需要的这个圆，所以说你在做这个数据的时候，就是你看这个 x、 y， 对 吧？ 他这有一个差值，零点一六九和一点八四零，他这个数据就是平方和开根号除以乘以二，就不是这个数据啊。所以你在做的时候呢，你要把它变成一个最小， 也就是它的最小区域法嘛，然后你看它这个数据它是变了的，然后你再去验证这个事，那就对了。那么我们用计算器来验证一下啊， 零点二四九平方，然后加上零点一啊，一点八四八平方啊， 平方和嘛，对吧？然后再开根号，然后呢再乘以二，对不对？那这个时候呢，就是说它的这个位置度就是我们需要的这个数据嘛？ 那如果说你说这个 x y 方向偏差多少，那你要怎么看？还是你要把这个东西你要 调整到最小底盒才可以，然后你要计算这些事呢？而且你都要进行一个 a、 b、 c 对 齐，如果说你是最佳底盒对齐，这个数据呢？它也是变的，你比方说啊，现在是这样一个数据，一点八四八，对吧？你要变成的最佳底盒， 那么你看这个数据它又是变的，所以说你是有条件的，首先是 d、 r、 f 对 齐，对齐完了之后你要把这个圆变成一个最小，你和然后呢，你才能去知道它这个方向偏差了多少。 这是圆啊，在 iso 标准里面。但是问题又来了，你说你圆柱是怎么做的，美标又怎么做呢？这都是有区别的。有关于这块内容，大家感兴趣的点点关注，点点赞啊，需要学习的主动联系我，谢谢大家的支持！
粉丝1753获赞2618
相关视频
01:30

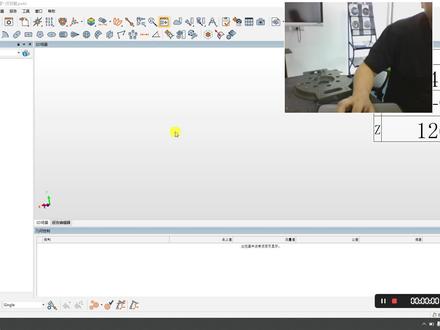

05:09查看AI文稿AI文稿啊？现在我们看一下怎么把我们的速膜导入进来啊？我们怎么导入进来？在这边，然后我这边有一个输入，输入啊，点到下面的那个输入 cd 模型， 找到我们的那个 cd， 要，要 igs 或者 stp 格子好打开 啊。啊，这个膜，这个素膜呢，就和我们现场这个是一样的， 那我们怎么去把这个坐标系？就是建立上有数模，怎么建立坐标系？然后我们首先 也还是一样的先侧一个面 啊，绿色间是踩点， 然后红色是结束， 然后我们再测一个圆啊，就点圆就好了，圆呢稍微要注意一下，就下面这些约束平面啊，因为刚才我们测的是平面一吗？比如说我做这个 结束，那我们再测一个月。 好，现在我们发现呢，还没有建立这个信息之前呢，我们测量的这些数据是没有和这个素膜重合的啊，首先我们这个没有名义值，首先我们要把名义值给付上去， 就是选中框选中啊，然后右击第一名一直， 然后第一名指这边叫我，我们这边他会推荐一种方式给我们，就是从 cd 网上点选，我们就点选，然后平面一啊，因为是我们第一个侧的面是在这个上表面，然后我们定义在附魔上也定义点选啊，点选， 然后这个按空格键，空格键把它放大一下切换，然后呢再切换回来，然后有个手势，手势再放在上面，这个面就会发 发亮了，我们点一下就好了，然后我们这个面点完之后，他会让你点选你第一个圆啊，我们第一个圆是是这个圆，我们吃的是这个圆，这个圆啊，这个圆，我们在送膜上也找到，找到这个位置的圆啊，点选 啊，这个圆是一样的啊，这边关闭掉， 关闭掉啊，但是我们这个数值很大啊，因为还没有精致作废器，所以说它的数值是偏差比较大的。我们精致作废器的话，有三个条件，要有点面线嘛，然后我们我们还没有线，然后我们俩 这个两个圆可以构造成一条直线，我们选中这两个圆，然后我们的目的是线的吧，过道线，目的是线，然后我们点创建直线， 然后方式里面我们选宠对象啊，然后指方是他会推荐的，几次一个推荐的，然后我们不用管，然后直接点创建条了啊，然后这边有一根线了，然后发现测量这边有一根线了，然后我们的条件就达到了， 然后我们对齐，然后选择对齐，然后选择这下面有一个方式，我们选平面轴中音点对齐 好，然后这参数下面有平面啊，圆圆的，就是我们测量的，测量的数据，目标呢就是理论的啊，这个区分一下， 然后我们选下面这个轴，轴就是直线， 经典，你可以选一元，一元二都可以的，然后一一对应啊，然后我们确认就好了，然后他就合上来了，我们来看一下，偏差都很小啊，因为我写的元音是那个， 因为我选择的这个原因是我们的原点，所以说他 x、 y、 z 全都归零了啊，然后然而 x 所 x 的话， y、 z 也是归零的，因为这个轴的方向约束住了， 然后这用点兵线两个圆构造的话，平面着重一点，对齐的话就是这样的 啊，这种平面轴中一点，对，其实是我们那个比较常用的一种方式，其实这里面还有很多的，还还有很多的啊？
602测量仪器销售及服务

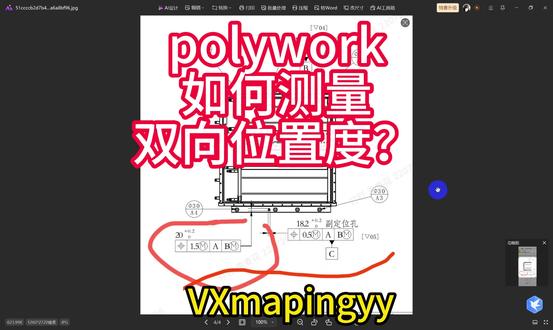

04:12查看AI文稿AI文稿大家好，今天给大家分享一个干货，我们来看这样一个图纸啊，这有一个腰形槽，他实际上呢是有两个位置度，那这两个位置度代表什么意思呢？就是双向位置度啊，他就是说在左右方向 有一个位置度，然后上下方向也有一个位置度，这个呢就是双向位置度，他的公差带呢是一个矩形的。那么 我们就一起来看一下，在破例卧室当中，我们如何将这样的一个位置度表达出来。 我们来看这就是我们拿这个来举例啊，这个槽啊，如果说他想做这种双向位置度，他怎么做啊？那基本有 abc， 对 吧？然后呢那我单独拿这个槽给这个呃做双向位置度，那首先我们点这个什么呢？ 点我们要点的是几何控制啊，几何控制当中里面有一个位置度，这个位置度里面呢，他有一个圆柱啊，我看到这个有个圆柱的下拉菜单有个矩形，那这个就是说我们可以通过切换，然后呢 得到我们想要的这个双向位置度这样的一个公差带，那么我们正常就添加这个基础 abc， 那 这样就得到了我们想要的这个呃长度方向的一个呃 公差带，然后呢我们再加位置度，那我们就可以得到这个宽度方向的一个位置度， 然后我们改一下这个矩形啊，这样呢我们来看一下什么呢？就是我们这样做好了，就是看一下它的公差带范围啊， 我们在最后一个可以做这个什么呢？就是创建他的测量值标注，我们看到他的公差带是什么呢？是这样的一个上下数值，这样的一个宽度啊，那么我们同样我还可以把这个另外一个我们也可以创建出来， 我们先看一下这个测量值的距离啊，就是我们当前这个测量值啊，它的公差带就是我们当前的一个测量值，那么我们现在把另外一个也做出来啊， 创建测量值暴露啊， 那么我们看到它这个是也是一个平行的嘛，对吧？它是，呃这两个宽度范围呢，就是它的一个公差带的范围，它的这个值呢就是它的测量值， 那么我们把它的这个数据也可以测量一下嘛，然后得到的结果就是它的这个啊，公差啊， 他的公差值是多少？那他的这个就是说，呃，我们看啊，这个位置度呢，他其实就是还有一种正常，我们常见的就是正常圆柱的嘛，这个就是一个圆的嘛，圆形的 圆柱的这公插带他的形状，你刚才我们看到图纸，他如果说你那样标注他这个就代表的是双线位置，双线位置他就是一个矩形的一个状况啊，他就是说，呃，这个公插带然后垂直于平面嘛，然后到这个边界他是有这个 公插带的一个方向的控制的，然后呢水平的这个他对上方的这个有公插带的一个控制。 那如果说想要了解这一块的呢？我有一个专门讲这个行为公差的课程，你可以来找我，然后交流一下。那今天的内容呢？呃，也就分享到这里了，如果说大家遇到了，你可以在潮流故事里面这样操作啊，感谢大家的观看。

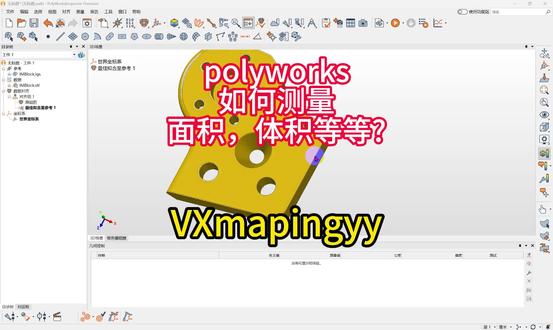

01:39查看AI文稿AI文稿大家好，今天呢给大家分享如何测量面积，如何测量任意零件的任意位置的切面面积。其实这个问题 比较简单啊，如果说你对 polo box 有 一定深度的认知呢，很快可以做出来，那我就把这个演示一下，其实它用的是什么呢？ polo box 这个创建段面， 那么我们某定一个位置，比如说这个位置，然后呢我们确认这个时候呢，这个断面里面呢，在这里面啊 就有了这个面积，然后呢我们就可以知道这个断面的面积是多少啊，把它隐藏一下，我们看一下啊，整个面积是多少，我们都看看得见了。 那其实这个就比较简单了，随意了啊，你可以测任意一个洁面的面积都 ok 的， 这个是比较简单的问题，但 那我们如何测量这个零件的体积呢？尤其有些什么零件需要测量体积呢？就是那种容器，对吧？ 这个体积他也是非常关键的一个数据，怎么做呢？那这个呢，可以到我的内部课程来学习，那不管是测量体积，周长面积啊等等的各种各样的奇形怪状的东西啊， 你都可以来找我啊，我的课程里面都有讲解，然后呢你我也可以随时给你们答疑，有需要的老铁们可以给我点点关注，然后主动联系我，我会把课程给到你们，谢谢大家的关注与支持。

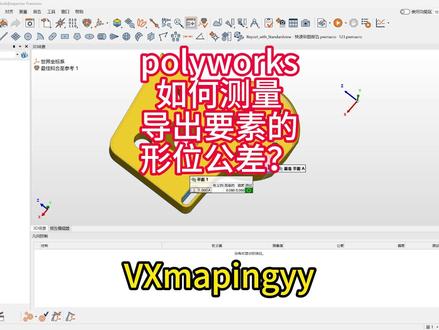

02:33查看AI文稿AI文稿大家好，今天呢我们来分享一下导出要素的垂直度应该如何求？那咱们拿一个例子啊，这有两个面，然后呢垂直于直角平面 a 这个面 做垂直度，我相信大家都会，就是说在这个几个控制加垂直度啊，这个，然后加这个直角就 ok 了， 那问题是什么呢？我们如何测导出要素的垂直度？导出要素是什么呢？就是说这两面的中心面，然后求他的这个垂直度， 怎么做呢啊？一般的理解是什么呢？这两个面，因为你要求中间面嘛，你可以创建面，求这个中分面嘛，对不对？就是从这两个面 从对象，然后呢选择这个平均面平均，然后创建那创建出这个面，但是这个面呢，我们加一个这个垂直度啊，然后加个基准， 但是问题是它这个报错，报错什么原因呢？它这个没有测量数据点，就是说这个是没有测量数据的，选择 摄像数据点，这个是空的，没有的，所以说这种方法就不行。那在 pos 如何测这种导数要素的这个 警位公差呢？我们是这样的啊，选择这两面创建的是平板特征啊，这个平板特征，这个平板特征呢就是我们想要的这个导数要素， 这个时候呢我们把这个平面三隐藏啊，然后呢这个就是我们创建的平板，这个平板呢就也就是 a 这两个面的啊，平面一和平面二的这个导出要素，然后呢再去给他加这个垂直度， 然后啊加基准，这个时候呢我们就把这个垂直度的测量值做出来了，大家懂了吗？ 那么关于这个导出要素的这个怎么理解它这个垂直度啊？你可以看我的 g、 d、 c 行为公差，那个专门讲行为公差的课程。然后呢？对我这个内容感兴趣的大家可以点点赞，点点关注，谢谢大家的支持。
05:38

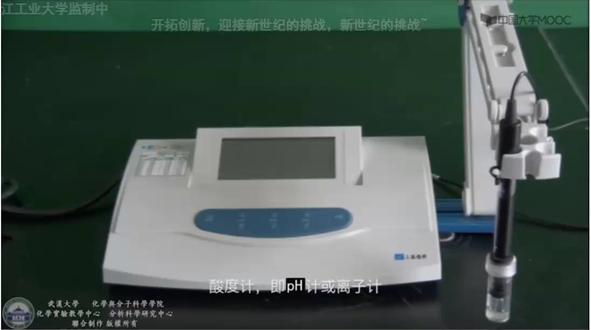

08:28查看AI文稿AI文稿酸度计即 ph 计或离子计，是用来准确测量溶液中某离子活度的仪器，主要由电极和电位差测量部分组成。当选用氢离子选择电极时，可测量溶液的 ph。 酸度计型号较多，下面以 phs 三 c 型酸度计为例，讲解 phg 的 构造及使用。 phg 的 主要结构有电机、电机架、机箱、显示屏和键盘。 键盘从左到右分别为 phmv 键，此键为双功能键，在测量的状态下切换测量模式。 温度键用于调节测量温度， 斜率键用于斜率功能的选择， 定位键用于定位功能的选择， 确认键用于确认上一步的操作。 仪器左上角附有不同温度下标准缓冲溶液的 ph 值可供查验， 实验前要准备。用于校正 ph 剂的标准缓冲溶液分别是 ph 四点零零、 ph 六点八六和 ph 九点一八，是由厂家购买的缓冲剂用容量瓶准确配置而成。 phg 的 使用步骤如下，第一步，接通电源，开机仪器，进入自检程序， 按 phmv 键切换至 ph 的 测量模式。 取下电极， 打开电极，加液孔，取下保护套， 用蒸馏水清洗电极， 并用滤纸吸干电极底部的水， 注意轻轻吸干玻璃球处的水。 第二步，校正校正分为一点法和两点法。一点法只需要一种标准溶液。 首先测量标准溶液的温度， 将清洗过的电极插入 p h 等于六点八六标准缓冲溶液中， 摇动烧杯， 按温度键设置溶液温度， 再按确认键 查看该温度下标准缓冲溶液的 ph 值， 待读数稳定后，按定位键并确认进入定位模式， 使仪器显示毒素与该缓冲溶液在此温度下的 ph 一 致， 然后按确认键这样一点法校正完成。 用蒸馏水清洗电极，并用滤纸吸干电极下端的水，即可测量待测溶液的 ph。 两点法用两种标准溶液校正更为准确，用 ph 等于六点八六标准溶液定位。校正后，用蒸馏水清洗电极，并用滤纸吸干电极下端的水， 再将其插入 ph 为四点零零或九点一八的标准缓冲溶液。 待毒素稳定后，按斜率键进行类似操作，使仪器毒素与该缓冲溶液在此温度下的 ph 一 致。 按确认键两点法校正完成。可进行 ph 测量。 为减少测量误差，应选用与待测溶液 ph 相近的标准缓冲溶液来校正酸度计 测量溶液的 ph。 用蒸馏水清洗电熨纸吸干，也可用待测溶液润洗测量待测溶液的温度 按温度键进行调整。如果待测溶液与标准缓冲溶液温度一致，则不需要调整温度。将电极浸入待测溶液中，摇动烧杯，使溶液均匀静置后，待读数稳定读取溶液的 ph。 测定完毕，应清洗电极，套上电极保护套，使电极浸泡在保护溶液中。 合上电极加液孔的橡胶盖， 关闭电源。
0Blwz
06:50查看AI文稿AI文稿我们今天来看一下多功能检测以及 鼠标的一些操作啊，简单的一些操作流程。然后说到多功能检测，就我们简单提一下 pos 这个工作区，这工作区里面呢可以放多个 项目，这个项目包括检测项目以及这个模斗建模的一个项目， 我们主要用到的是这个检测项目，我们扫描已用到的是检测项目， 这个是建模模块，然后打开项目之后我们打开，打开之后 走， 我们先做一个简单的流程检测流程，数据导入，数据对齐 偏差，测量偏差分析。 好，那现在我们要把这他进行保存的话，直接进行文件保存，保存项目他提示必须保存工作，去确定 one two 二保存，让我们来看一下我们 我们的他保存默认路径，在文档里边框中找到框框区二，框框区二还带附带一个文件夹，这两个比如说要考给同事或者发给客户， 考到另外一个文件夹里面，这两个东西，东西必须必须同时考走，必须同时考走，或者在工作区里边输出一份压缩的工作区， 压缩工作区这个可以直接发走，或者发两个，把他俩打包发走，或者直接发发，他都可以， 然后做完一个。我们如果有批量的弓箭，然后进行检测的话，我们可以在这个位置新建弓箭， 这个位置可以命名，订单号，序列号都可以进行设置，点击创建，我们把第二个导导入进来，点打开对确定， 然后此时呢？呃十几秒的时间，他会按照我们所做的这一系列步骤，从 重新检测第二个空间，他会做这个对齐 赔偿分析，还有报告的刷新，那我们第一个没有做报告啊，先不保存第一个，我们先做一个报告报告，哎，拍一个照片报告做 做第二个呢？他会自动的把我们报告啊，还有我们测量的数据啊，这些会整体进行更新，空间二，空间一，空间二， 呃，如果有更多的，后面还可以弓箭三，弓箭四，弓箭五，然后 我们现在来看一下我们的鼠标操作方式，鼠标操作呢，我们现在用的是这个标准模式，它还有什么旋转模式，拼音模式，缩放模式， 我们用这个标准模式就可以了，左键旋转，中键平移，呃，中间加 shift 缩放框，右键缩放，简单来说 滚轮按住平移，左键旋转，右键可以缩放，右键可以缩放放大缩小，滚轮也可以啊。 然后现在有人要问我们怎么去选择呢？选择的话我们要用 在我们左键旋转，他怎么点都点不中，那我们选择点一下空格，点空格之后我们就可以看到一个选择的单元， 我们可以看一下这个是加选减选，还有加选减选加， 直接加，按 alt 键再点一下减，这个比较快一点。还有这个面选只选这边 还有我们经常用到的题选贯穿选择吧，看 面也会选中贯穿选，择，一个面选，一个 t 选，还有一个选选面为正面，选面为反面，正面反面都选 啊，我们主要用的就是这个，这个面选跟庭选。那这边一些套索，套索工具啊，多边形工具啊，还有单个单元，这个用的就比较少了， 主要就是空格键的使用，空格键在选择模式与这个试图切，试图操作与这个选择 直接进行切换空格键，空格按钮，这个还是比较简单的。
76#李德政—3D
01:10
00:42

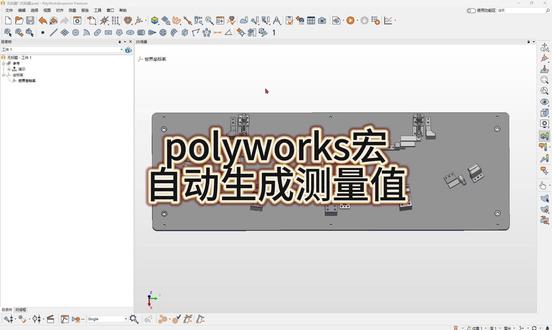

01:23查看AI文稿AI文稿各位好，我们来演示如何不用真实测量也能获得产品的测量值。首先我们可以选择比较点，我们创建曲面比较点， 本次演示方式为铆定，在需要检测的地方铆定，比较点 锚定完成，我们把比较点全部选中，点击我们的红焦本，输入公差及限值， 点击确认 我们的测量就完成了。一键获得所有点的测量值，结果是随机等。 如果对，如果大家对红胶门感兴趣，可以私信我。
