乐视x60电源板通病解决方法
粉丝1.4万获赞3.6万
相关视频
01:56查看AI文稿AI文稿今天给大家分享一期乐视 tv 不 通电故障的通病维修实力，视频里这台是五十五寸的，如果遇到五十寸的也是相同的方法，那就废话不多说了，直接拆机吧。这块是主板铁板，下面是逻辑板， 这边最大块的是电源背光一体板。不得不说乐视 tv 是 我维修过的电视中走孔走线最规整的，让人一看就非常的舒服。好歹言归正传，这款电视不通电基本都是电源板问题，并且就换一个地方， 下面接通电源给大家看看现象，测量电源滤波电容有三百伏，测量后级输出十二伏为零伏。只要是这种现象，恭喜你遇到了通病故障，直接拆版更换一个小零件就能轻松修复了。 来到板子的背面，直接找到这个二极管，看到了吧，已经击穿短路，这就是通病故障点了，型号是 sk 五一零 c 五万一百伏的肖特基贴片二极管拆下坏件， 用一个直插的 sb 五二零零代换，更换好用云母片电商做下绝缘隔热，我们直接装机测试， 指示灯轻松点亮，背光灯也点亮，屏幕显示正常，通病故障就秒杀了。 将电视复原后接入信号源做老化测试，希望这个视频能让屏幕前的朋友们少走弯路。好了，今天的视频就分享到这里了，想要了解更多家电维修知识的朋友 记得点赞关注支持一下哦，我们下期见！
544玩世电匠
02:18查看AI文稿AI文稿接下来我们看一台乐视五十五寸超四叉五五系列，这个的话是有声音没出现，我们大家一起拆开来看一下是什么问题，这个的话就必须用上我的八二年的六六角螺丝刀。 好的，电视机我已经拆开， 我们先不要动，其他的我们先动一下， 然后我们动动其他，没有任何反应的话我们就要开始。 首先，嗯，这个乐事的话，有的时候他有个通病，就是这个 三三五，这是三点三兆欧的这个电梯路电，或者直接减小曾经路线的多。 然后呢，正正为正正准备查下一步的时候，嗯，惊喜来了，嗯，看到吧，一点五招哦，嗯，这个 电源插头我已经插上，我准备开灯光了，这个时候呢，就是嗯激动人心的时候了，这个时候就是嗯有点手有点抖，现在此时心情， 嗯就那么的开了，哎，看他炸不炸就完了。哦哦，遥控没开啊，看我紧张的。 好，此时我们已经看到背光亮起，好，我靠，这个时候要用双手啊，这个屏幕太薄了，哈， 好，现在我们可以看到屏幕正常亮起。嗯， 好，然后试机一下，嗯，准备跟用户报价。
284梵高家电维修

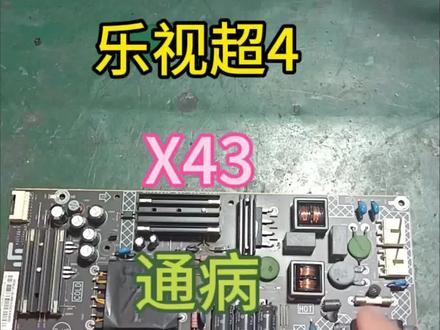

00:15查看AI文稿AI文稿乐视液晶电视电源板通病，只需要把限流电阻、十片电容开关管、电源芯片烧坏的电阻一并更换，就可以完美修复。
116器修哥家电维修
02:25查看AI文稿AI文稿啊，今天用户送来一台这个乐视的一个四十寸的电视机啊，送过来是三五故障，没有图像，没有声音，没有指示灯，然后我们打开看一下，啊，什么情况？ 看他这机子做工啊，看着还是挺不错的，你看这包括这个主板，做工还是非常漂亮的，感觉也是比较整齐的做的。 然后上头开始上电的时候啊，然后就看到这底下，这底下冒烟了，感觉哪个地方有短路，然后幸亏断电断的及时，然后没有扩大更大的故障经过。断开后机啊，断开 后机断路以后，然后上电试了一下，他的角流进电是有的，保险也是好的，然后这个整流球，整流枪也是没问题的，有电压，然后三百伏也是有的， 然后后面检测到哪个问题呢？然后我测到这有一个 cf 二零，这个我给已经把它拿下来了， 看看这个是已经是击穿状态了，有点烂了，烧烂了，然后我只把它拿掉，先把它拿掉以后，然后上电试一下看看，应该是能启动起来，感觉没有， 先给他取下来，不装这个东西，然后先看一下通电正常不正常，然后插电啊，这是的， 已经亮了，但是呢，用户没有把遥控器拿过来，开不了机，等会我配个遥控器试一下，看看能不能开机，现在找到一个乐视遥控器， 现在开机我看已经出现图像了，然后再把他的电路给他修复好，应该就没有问题了。 您引领客厅升级，高达百分之九十七屏占比，乐视独有极色炫彩技术， mstar 专业完美修复啊，智慧生活，自由无尽，乐视超级电视全屏 app 系列。
04:11查看AI文稿AI文稿哈喽，大家好，我们呢今天来修一台乐视的机器，我们看一下这台机器是乐视叉奥林 a r 的这个机器。呃，我们重新看一下什么问题？在你身边守护着你。我说我的眼里 这台机器充电以后他是整机杀无，呃。没有任何反应，他前面指示灯全部不亮。呃。我们把它拆开来看一下他这个问题啊是在哪里？嗯，现在把它打开来， 现在我们后盖打下来了，他所采用的是挂前所办公的七幺五呃，六七四八的电源码。呃。其实这个机器现在整机没有反应的话，呃，一般都是电源码故障比较比较多，但是他只是如果不亮的情况下，我们要测量一下他电源码有没有电，因为指示灯他也是受主板所通知，电压正常的话那个主板损坏，他指示灯他也会不亮， 也会给人一种感觉就是说像电源电源马拉松啊。说这个其实我们来测量一下它有没有供电，首先我们这个二百二线插上去， 这边有个电源开关，我把他电源开关打开了，我们测量一下他那个边是你的叔叔还有没有 看，果然他的速度啊，他都是零的，他是没有任何电压速出来的。呃。基本上可以判断是这个电源码有问题，但这个电源码有个通病，我们看看等货是不是。呃。捡个便宜，我们把它拆开， 接着这个电话我们已经下来了，我们来测量一下这个电源板哪里损坏？这个电源板有个通病，就是说他这个修机套这个二极管，嗯，他会击穿，我们来测量一下，看看这个板是不是也是这个二极管做损坏，我们打开那个二极管，他们就可以测量。 嗯，这个果然这个安利管已经揭穿了这个安利管，其实应急的情况下，这个安利管我们是拿掉的话就可以了，就说如果你手里面没有，没有的话直接把它去掉就 ok 了。嗯，如果你有的话呢，你就换一个上去吧。啊？他这个情况是 md 五幺零的，他的微号是啊，是九幺零四，其实这个板子我们来看一下他在他这个安利管在电路中的位置， 这个图纸我这边有，我就直接给大家下去，里面都有，我来给大家看一眼啊，二四五零的，这个我们来看一下啊，这张是他这个电源版的电动图，他所占的位置啊，就是这个是九幺零四这个二极管。 很多人他会问啊，这个垃圾管是干嘛的？他有点看不懂这个垃圾管，其实垃圾管拿掉可以用的，你看这垃圾管都干嘛的，我给一张图给你们看看，你们就知道这垃圾管是干嘛的。我找一张厂销用管的图给大家看，大家可以看到他们 他是这个二极管是 sd 啊级，两个级之间的，具体是干嘛的呢？你们大家自己去百度这东西我就不去传输这一块。我们看到这个图啊，这个厂销运管，这个厂销运管他是坐在里面的啊，这个呢我们看一下啊， 他是在外面的，他没有集成到这个魔术馆里面，所以他是外机，这个是就算了，我们等以你的情况把它拆掉也可以用，如果你有相同情况的话，你就上一个在上面，我们现在把它换了，等我试一下试看好不好？ 这个地方我们把它下掉了，我们现在通电司机看一下，如果不要这个地方看看可不可以正常 这个垃圾管啊，我们你看这是九幺零四，我们现在把它拿掉，呃，验证一下是不是可以使用，其实这个垃圾管应急的时候他是可以取掉的，我只是给大家试验一下，看看可不可以正常工作这个电源板等一会我们会把这个垃圾管会帮他补上去的，其实不让用五幺零零 s 啊，五幺零零啊啊，消息垃圾管都可以， 我们现在来把它上好 这个编码唱的时候我们要起码要上两根螺丝来固定一下， 最少要上两根，防止他指甲面啊会喷这个铁窗的，我们现在来喷一下，看看他有没有亮，看他的指针现在已经亮了，我们按一下开支键，这边有那个按钮给你看一下。 嗯，他这台机器已经正常使用了这台机器，所以呢大家在出门到用户家维修的时候，如果没有这配件完全可以拿掉不用，但是我们呢有的话呢就把它补上去， 下面呢我们把这个地方把它补上去再装机，等会再撕机就 ok 了。嗯，这期视频啊就是教大家修这一块，呃，六七四八这个电源吧，通病所产生的问题以及应急啊情况下该怎么去处理，谢谢大家。好，再见。
1102液晶电视空调变频板维修中心

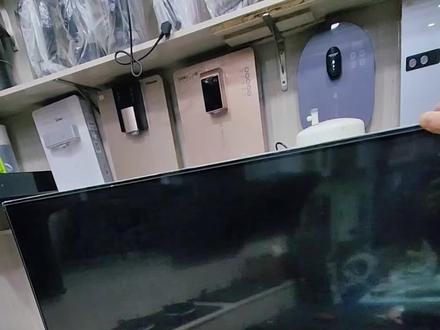

01:29查看AI文稿AI文稿这个乐视电视插上电之后不通电，指示灯也没有亮下，开外壳看一下是什么问题。 插上电之后，首先测试三百伏电压为三百一十九伏，正常，这个是 p f c 线圈， 这个是背光供电变压器，这个是主电压供电变压器，测试自己主电压供电，这里应该是十二伏或者二十四伏，测试电压为零伏，刺激无电压输出啊。把电源拔掉，万用表调到风铃档， 测试一下刺激二极管是否有短路。二极管损坏了，已经短路了，由于有电容的原因，正负换过来再测试一下，确定刺激有短路了，把负责的连接线全部拔掉， 再测试二极管依然短路，这样就确定了是电源板的问题了。拆电源板之前，先把这个三百伏的电放掉， 电板拆下来，这个电板有一个通病的，就是这个二极管最容易损坏，型号为 s k 五幺零 c。 拆下来测试依然短路。拿一个 sb 五二零零二极管代换，新的二极管已换好， 电源板上好通电，电视屏幕显示正常。修正的故障跟捡到钱没什么区别啊。
1287姜松家电维修 每月6号开学
07:18查看AI文稿AI文稿嗨，大家好，乐视叉六零 s 电源板哈，这个板子的话是没有电源输出，导致主板不能开机。六兄弟把这个电源板拆出来了，我在网上已经找了一些资料，没有找到这个板子的原理， 不过没关系，今天我们还是要把它给修一下，我逐步的看了一下零件面和西面，没有发现什么异常啊，那这样的话我们需要通电给他进行相关的测试，现在我们把电源引入这里，引入电源二百二十伏， 引路二百二十伏的话，首先要看一下他的待机电压是否正常，这里一角三点三伏的一个待机电压，看一下这个点电压是否有三点三伏。现在我们给他通电，通电之前给他电一个绝缘的东西，把它抬起来哈， 防止触电。我们插上电源测量三点三伏是否有电压，一角一个待机电压三点三，三点三正常。好，那这样的话我们需要强制开机， 看一下主电压十二伏有没有这一点的话是十二伏主电压，现在目前的话是没有主电压的，因为主电压的话需要强制开机，他才能启动 下一步强制开机把，这电源我们之前也讲过哈，在待机脚上和 p 二脚上串接一个 ek 电阻啊，一个这样的一个电阻，这个板子的话就能正常开机。现在我们把这个电阻串接上去， 好给大家看一下强制开机的话就是这样在我们的待机角和开机角穿了一个这样的一个电阻 啊，那这边如果正常的话，他这边主电压，这是一个主电压十二伏他就有电压输出，如果不正常，他这电压是没有输出的哈，同时这个背光这些角上应该也是有电压瞬间电压哈，现在我们来通电测测量一下，好，我们现在继续把电插上去， 插电之后我们测量一下主电压，十二伏电压正常，这里有十二伏，主电压正常，这里背光的话没有带负载，他是有一个电压的突变，就是我们插电瞬间有一个高到低的一个电压突变， 目前我们这里测量的话好像是没有电压反应，那这样的话我们需要检查我们的 pfc 电路，这两个大滤波电容上面的两端电压，这两端电压呢 话我们正常的话，这种带 pfc 电路有三百八到四百伏，如果第一个这个电压的话，那我们需要重点检查这个 pfc 电路 啊，这个 pfc 电路如果没有工作，他这个电压是起不来的，我们继续来测量一下这个电路，测量这里边的话一定要注意，这是强电，有触电的风险啊，我们需要特别的小心， 测量这里只有三百一十八伏，三百一十八伏等于他这一部分电路的话没有工作起来，背光他没有启动， 那我们现在重点要修这个 pfc 电路，在修这个 pfc 电路之前的话，我们首先对他反向组织进行测量，测量 之前一定要拔掉电源哈，然后这两个滤波电容上的电压一定要泄放掉，要不然我们人体一摸的话会有触电。 我再给大家看一下，现在我已经把电源拔掉了哈，他这上面还是有电压的，给大家看一下，你看这上面还有两百多伏电压哈，所以说一定要把它解放掉， 切换也很简单，我们用一个灯泡的话就可以把它切换掉。现在我们把电容上的电压放完之后，我们再用外表测量一下，这上面没电压了之后的话，我们才对这些软件进行在线测试， 我们打到二极管打对这个芯片的银角反向组织进行测试，正常的话一般有五百到六百左右，接力的角会是零哈， 刚才测量一下，发现这个一角的电阻啊，他组织不对哈，我们这个从 pfc 这一点引过来，然后这里有一些电阻哈，这里一些全电阻， 这是零欧的，这个这个电阻上面标的是二二五，但是我们实际测的话，你看是五十一 k， 好像组织有点小哈，下面这个二二五的电阻，你看 就是二点一兆，哎，这个电阻还属于正常，但是这个电阻的话组织就相差很大了，组织减小，一般我们组织基本上是增值，他这种减小的话，有可能就是下面有存在漏电的问题 哈，因为他一角这一点的话是 pfc 电压反馈过来哈，这个电阻有问题的话，就可能会导致我们这个 pfc 电压不正确。那现在的话我们需要把这个电阻拆下来，拆下来量一下，反正现在在线测量的话，他这个组织是不对的， 电阻拆开来再量一下，在线量的话，应该也要是二点二兆才是正确的， 哎，拆下来车的话，好像组织正常的一点九兆基本上属于正常，因为他这个有误差哈。来，我们再来量一下这里，哎，这里的话是开路的，那像这种问题的话，就有可能就是他有些杂质啊，短路漏电导致的， 我们现在再把它装回去再测一下，现在目前测的话好像是没问题。好，再测一下，好，现在组织恢复了，看到没有？先组织有一点八兆，我现在把这个一角，呃，这些电阻啊，这里会穿很多电阻，把这些电阻全部拆下来清理的一遍， 因为我们这里面如果有松箱的话，有些质量差一点的松箱，他有漏电哈，就形成一个电阻，形成一个电阻的话，和我们这个电阻并联的话，会导致我们这个电阻组织显小， 所以说他这样的话就导致我们 plc 电路不工作，现在我把它清理了一遍，再通电来看一下这个电压有没有升起来，我们插电好，插好电之后，然后我们来测试，打到电压档啊，测量一下， 好，现在电压已经起来了，三百八十七伏，三百八十七伏的话，我们这个 pfc 电路已经就工作正常了啊， 因为我们刚开始的话，测量这一点电压是没有生压的，没有生压这个 ps 电路没有工作，就是因为这个电阻导致的，现在我把它处理好了，现在已经 ok 了啊，那我们这个板子的话基本上就已经修好了，我看网上好多都说是通病， 那以以后的话，大家遇到这种问题，着重检查一下这衣角的这些电阻，其实这些电阻的话也容易坏啊，那今天我们就讲到这里，我们下期再见，拜拜。
793赣农弟兄

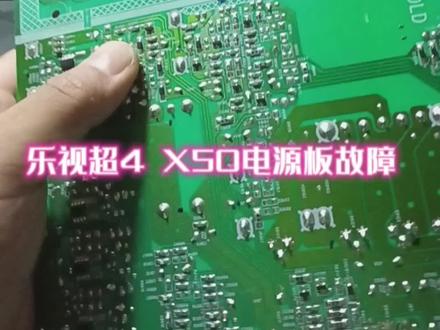

04:23查看AI文稿AI文稿这个电视是乐视超四叉五零，也是开机没有反应，我们现在打掉螺丝， 这是这个电视的一个内部结构，从电源开始查车，故障，保险，开路，整流桥没有揭穿这些，两个电容的容量 都是好的，这个管子零零八好的， 零零四号的，零零六八号的，零点七四号的变压器的速度 出租端好的再看一下另外一出， 每个小组都看一下，都没有问题。 我们现在打掉螺丝， 瞧瞧盆心， 经过几个小 超市的查找故障，然后最终发现这一路 kfc 的一个指标电容已经损坏，拿掉 看看一个总参数的拆机装上十万的一个保险还是一样的。在一上电之前检测一下板子有没有板路的一个现象， 先不要插排线，看他炸不炸， 没有反应， 定于输入端两百三十八正常，直流桥输入正常输出高压 上面上一期正常，预捕后的一个电压也都正常进入光偶输入正常输出沟通输入 这个纸不正常， 感谢两组十二五送出有没有 十一点二十，十一点一十都有十五伏输出 没有不正常。 这个芯片没有 经过几个小时的跑线以及他资料，最终才发现他这个电源板需要一个外置电源，五伏的一个电源，然后强制开机才会有内陆十五伏的一个输出。 腹肌接班子的人体蒸汽机偏瘦温脚。接着查看十二伏输出，十二点一六，非常稳定， 十五伏速度十五厘五六，非常稳定。试机插排线 开机到家喽，这是您的生日礼物，认识到家阵的时候，精英和你一样 收到 完美修复。
134杨周⁰²⁸
03:41查看AI文稿AI文稿洛世电视现在黑屏了，这个洛世电视 a 二五零三 i n 的， 现在是有声音没图像黑屏呢，然后找了那个修电视的来看，他是要五百四十七， 所以说我就想了一下，自己来试一下看看，就二三十年都没修过这个玩意了。抄起我的家伙， 我是先在淘宝上买了灯管回来先换灯管，但是换了灯管呢？还是不行，这不是灯管的问题。嗯，后盖拆开啊， 拆开以后啊。哎，我看的这是电源板， 电源板这是横流板，这是主板，总共就三大块板，这里还有个逻辑板，刚开始我就怀疑这个坏了，但是好像现在这个没有坏， 但是拆这个的时候没有经验，我刚开始才把这个遥控接收器这个小板拆坏了，所以在淘宝上花了十五块钱又买了个这个回来。那现在就是 通过这几天的排查，电源板肯定没坏，如果电源板坏了，它肯定没声音嘛。 没，没图像的图，没有声音，他有声音，没图像的话，那个主板应该也没坏，所以就怀疑是那个横六板和那个逻辑板。逻辑板现在基本上是排除了灯管不亮， 那叫横六板。横六板通过我检查呀，最后发现是这个，你看这里有三个二极管，中间一个三个都是一样的， 叫什么消脱机二极管，那中间这个就直接击穿了。那我现在是用了一个拆了一个开关电源的二极管替代的，装在上面先替代嘛，现在开机 装上，焊上以后装上就可以了，就是证明这个坏掉了。中间这个坏了，但是我通过很多他们的视频说很多也是这中间这个坏的最多是个通病，洛氏电视的通病， 所以这个电视总共前前后后灯管还有这个逻辑板。我也买了一块，十多块钱一张嘛，总共就花了六十块钱，这电视自己就把它搞定了。 就是这个三幺零零的二极管， 现在通电了，开起来了。看一下啊，好像有图像哦，你看就可以了。这个电视有这个图标了， 这启动起来了，现在是可以了啊，有图像了， 正常的六十块钱。搞错了。对，怨声载道各地分，记得关注再走哦。
21乐在其中
