消防喷淋设置规范要求

消防喷淋安装验收要点，第一，相邻两个喷头之间应设置掉架，掉架之间的间距不应大于三点六米。第二， 喷淋头距顶板的距离为七十到一百五十毫米，当布置在梁下时，喷淋头距梁底的垂直距离为二十五到一百毫米。第三，喷头离至掉架距离不宜小于三百毫米，也不宜大于七百五十毫米。第四，当风管等障碍物宽度大于一点二米时，下方应增设喷头。

格栅吊顶的消防喷淋怎么装？分两种情况轻松搞懂。第一种，格栅吊顶的通透率小于等于百分之七十，喷头直接设置在格栅吊顶下方。第二种，格栅吊顶通透率大于百分之七十。 同时还满足这两个条件，一是格栅吊顶的开口径宽度大于等于十毫米。二是吊顶开口的厚度不大于开口宽度。只有同时符合这三个条件，喷头才能设置在吊顶上方，而且要用直立型喷头，也就是上喷。不过为了保险起见，很多人会选择上下都装喷淋，多加几个喷淋不会错。

有几个在街边做生意的老板呢，咨询就是问到他的店呢不大，几十平米，要不要装这个喷淋系统，我想呢是遇到了这个检查之后啊，才会问这个问题。那对于这个街边的店铺啊， 有几种，你像我们近期建的一些这个临街的商铺啊，他呢里面通常都设置了这个喷淋系统的，你租的时候你可以看到这个上面有这个喷淋管，那你如果装修要封这个吊顶，要把这个喷淋啊，把它移到这个吊顶以下就可以了。那还有一种呢，就是以前的这个老的这些商铺， 按照这个规范的要求啊，他就是说你的这个店铺如果是租的是一排的这个单层的面积没有超过一千五百平米，或者是总建筑面积， 他呢没有超过三千平米，这种情况下呢是不用设置喷淋系统的，所以有的租的这种商铺啊，因为他所在的这个建筑规模没有达到设置喷淋的标准，所以就没有喷淋。那为什么有的也会问到要要不要做这个喷淋呢？ 这个一个地方啊，如果类似于这种街边的商铺，像五金店、理发店这种便利店，出现了很多火灾了之后啊，当地的街道啊，消防队啊，他就会安排这块的专项检查。 那这个检查了之后呢，通常情况下会说建议设置简易喷淋，那这个建议设置呢，就是说你有条件你接上这个自来水管做这个喷淋系统呢，它可以在这个火灾的时候啊，对这个 你这个小店铺的火灾啊，他进行这个隔离，也就是如果你这个小店铺他有喷淋，他至少你出现了火情，他这个喷淋启动了之后，他可以阻止这个火势的蔓延， 所以各地呢，他都有这个建议，设置这个简易喷淋系统，那这个看你自身的情况，如果你有条件，那最好呢，可以做这个简易喷淋，那如果你现在没有这个条件，你可以加强这个其他方面的这个管理，而暂时呢不去管这个事， 就说你可以配这个灭火器啊，平时注重店内的这些易燃物啊，这些出口啊，这些风格，这个管理啊，还有出口保持畅通啊，这些方面你加强一下。另外有一种呢，就是那些临街的一些没有管理的这些商铺，那确实你去找 接这个单独的一个简易喷淋，你自己去找人啊，比较贵，如果没有这种管理的这种临街的商铺，你找谁租的？如果是一些单位或者没有单位的，你是社区的，你可以你们这排商铺的租户啊，可以去这个社区去管理你们这块商铺的这个 市场啊，去跟他们就是协商，你说要不就统一设置这个简易喷淋系统，大家一起呃找到这个自来水的这个水源，然后一起找这个施工单位做，这样统一做了有一个好处，就是单价呢会低很多，你单独的一户去找， 可能就几个喷头，也要收你几千块钱，但是如果你统一呃安排，那统一采购这个材料，统一去找人，平摊下来了，这个费用呢也并不高。

今天我们来聊下喷淋系统，哪些建筑是需要做喷淋系统呢？根据建筑设计防火规范要求，火灾风险高或者人员密集的场所是需要设置自动喷水灭火系统的。喷淋系统我们也分不同的建筑，有民用建筑和工业建筑。 民用建筑我们一般是分为五大类，第一类是任意一层面积大于一千亩平方或者总面积大于三千平方的商店、商场。需要做喷淋系统的第二种场所是住宿或者旅馆， 第三种场所是医疗和教育培训机构。第四种场所是高层或者一百米以上的高层。 工业建筑的话我们分为厂房，第二种是仓库，就这两种形式。这些不同的建筑根据不同建筑的面积、高度和工程概括，我们需要选择不同的喷淋的系统，有湿式报警系统和 壁式报警系统。根据不同的建筑来选择符合我们规范要求的系统来做消防设计和施工。

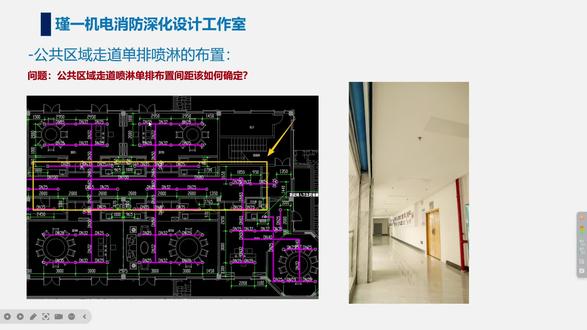

哈喽，大家好，我是锦衣机电消防生化设计星河。今天我们探讨的问题是公共区域的走道喷泥单排布置间距该如何确定？ 首先我们看一下该处设计截图，我们可以发现走廊里的喷头间距是二点八米一个，在这里我们就会有两个问题，首先是走到内部单排布置的喷头是不是间距三点六米或者三点四米一个就可以了呢？ 为什么此处喷头间距是二点八米，是不是存在着这个喷头的这个浪费的情况？ 其其实不是这样的，我们的喷头在走廊里设计的时候是需要有特殊的计算过程的，接下来我们就看一下走廊喷头单排布置的规范依据以及计算原则。 首先我们来看一下走到喷淋单排布置的依据，我们根据喷规的七百一点二条的注一可知，设置单排洒水喷头的避湿系统，其洒水喷头间距应按地面不留空白点确定。 那么何为不留空白点呢？首先我们可以看这张示意图，在走廊单排布置喷头时，我们可根据喷头的最大保护半径来确定一个最大保护面积，然后按照该保护面积进行布置，在确保 走廊内没有空白点时即可。其实可以把它简化为一个简单的几何数学问题。 首先我们来看计算公式， s 等于二乘以根号下大二平方减去小 b 的 平方。首先我们看一下和为 s， s 即为两个喷头的间距，那么我们根据这个几何关系可知，此处为 二分之 s， 借喷头间距的一半，然后该三角形的斜边为森林的最大保护半径大，而这个这个 b 代表的是走廊间走廊宽度的一半， 所以我们根据该几个那个字母所代表的这个含义，我们就可以算出在多宽的走廊的情况下，我们可以得到两个喷头的最大布置间距是多少， 然后喷头与走到墙端最大间距则为二分之 s， 然后这就是喷头布置的的这个计算原则。那么大家肯定会问，这个大二最大保护变半径是从何而来呢？在这里是一个相对复杂的流体力学的一个问题，而对于我们广大非专业的装饰设计师来说， 难度偏大，在这里我们简单了解一下，不做详细讲述。首先我们看这个小柱单个喷头的保护半径大 r 根据公式 q 等于 k 根绕下十倍的 p 来求出单个喷头流量，再根据喷轨表中的五点零点一中的喷水强度求出保护面积，再根据几何公式求出保护半径。然而这个计算过程相当复杂，在这里我总结了一个个人比较 常用的经验，就是所谓的经验值就是在不同危险等级的正方形布置的边长的二分之一即为他的最大保护半径 r， 可以 估算为他的最大保护半径 r 即为轻危险等级的时候， 他的最大保护半径为二点二米，四点四除以二就是二点二。中风险一级时，他最大保护半径是是三点六，除以二是一点八米，我们以此类推推定的是一点七或者一点五， 这就是大差不差的经验值，该值值虽然不是很准确，但并不影响工程上面的应用。 好，接下来我们根根据我们今天探讨问题，公共区域走到喷淋单排布置间距该如何确定进行总结。首先我们第一步还是要明确走到设计范围内喷头布置的火灾危险等级分类，确定喷头的最大保护半径大 r， 我们根据喷圭的副路 a 或者土建给反水设计施工图说明中进行查找，确定其火灾危险等级分类，进而根据我们的经验值选出最大保护半径的二，然后我们再根据我们刚刚讲的公式 进行计算，走到内单排喷头的最大布置间距，然后我们就进行布置，然后在布置的过程中，当喷头布置着至走到端墙时，我们与端墙最大的距离为二分之 s， 然后此处为几何示意图， 在这里我们着重提示一下，但斗狼里单排布置喷头时依然要重视两个原则，就是喷头之间最小的距离不应小于一点八米，喷涂与喷头与端墙之间的最 那个最小距离不得小于零点一米。哦，好，本次讲解到此结束，有如有不对还请批评指正。

猜猜我们在研究啥呢？这样的格栅吊顶喷淋是装格栅上面还是下面呢？不知道你是否有研究过这个问题，但今天一条视频告诉你答案。 以通透率百分之七十作为分界线，通透率大于百分之七十，只需在上方设置喷淋头就可以了。当通透率小于百分之七十，上方下方则都需要设置喷淋头了，双重布置才能满足规范的喷水强度要求。 那现在又有一个问题了，安装格栅吊顶的场所危险性势必要高于其他地方，那对于喷水强度要求是不是也有所提升呢？欢迎评论区留言讨论。

昨天我发了一条视频，关于解读上海这个冷库火灾的，那么关于这个火灾里面的话，这个冷库里面是否需要设置了喷淋？那么今天我又研究了一下，呃，是否需要设置火灾。那么首先的话是有一个叫冷库的话设计标准，那么是这么说的啊， 冷库设计标准是 g b 五零零七二杠二零二幺最新版的啊。第八点四零六条，设计温度高于零摄氏度的高架冷库，设计温度高于零摄氏度起其中一个防火分区的建筑面积大于一千五百平方米的 非高冷、非高架冷库，应设置自动喷头灭火系统。那么这条是黑体质，是强条，必须要执行的。这个属于冷库上面的 第二条的是怎么样呢？那么也要满足建筑防火通用规范，这个是二零二零二二年版的第八点一条，这里面有这么一条，冷库建筑为 比例仓库。那么除了满足冷库设计标准八点四点六条外，在满足建筑防火通用规范里面八点一点八条的规范，这条也是要强制执行的，也就是说在通用规范里面他定性了，你这个是采用的是，呃，采用的是比例仓库。 那么第三条规范是什么？第三，第三本规范是这一本规范，规范就是我们设计的一个 呃，法律，应该说就设计师的话，主要这个法律有一大堆规范啊，这个是确定下来要不要做。那么这本规范上面的话呢？在这本规范上面，在第八点三点二条 啊，在第八点三点二条这里面就有这么一个这么一个说法啊，八点三点二条啊，我们翻一下，他这里面就是也是这样的八点三点二条。第五条这里面是这么说的， 呃，设计温度高于零摄氏度的高价冷，呃，高价冷库设计温度高于零摄氏度，且每个房屋分区，呃，这个面积大于五千一千五百平方米的非高价冷库，那么这一条其实跟前面所说的这个冷库设计标准其实是一样的，那他是朝着这里来的这条黑底字也是要设置的， 那么按照这么一个意思逻辑来说是否要确定设置？从这个规范来说，也就是说冷库来说，从大于零摄氏度以及小于零摄氏度的，那么都要设置一个，呃，自喷。

施工现场到底是选择装上喷还是下喷？他依据的规范是什么？又是依据什么样的动作原理？今天我们结合现场来讲讲这个问题。自动喷水灭火系统设计规划 g b 五零零八四杠二零幺七 第六点幺点三条喷头选型基本要求第七点幺和七点二条，安装位置进据 债务处理以及自动喷水灭火系统施工及验收规划第五点二点 九条，喷头安装要求明确规定了无吊顶的场所，喷水自管布置在梁顶板下面，必须采用直立性喷头，也就是上喷。现在这个区域就是无吊顶的净水盘与顶板的距离七十五毫米至 四百五十毫米。有吊顶的场所 b 吊顶和石膏板吊顶采用下喷型喷头，也就是下喷 格栅和通透的吊顶，颗粒大于百分之七十的可在吊顶上反射上喷。目前我们经营的区域就是封闭式的吊顶。第三一点，风管桥架障碍物下环宽度大于等于一点二米的风管桥架上环，其针射下喷。 我们可以用一句话来总结，顶板下装管用上喷，吊铝下装管用下喷，大红管下加下喷。这是根据火灾的阴气热气流上升规律和喷头受热动作原理来定的，核心就是让喷头最快被 高温阴气火硬触发。第一种情况，吊顶装下盆，吊顶会挡住热气流往上走，高温会集聚在吊顶下方，下盆喷头朝下能最快感应温度，及时喷水灭火。第二种情况， 无吊顶装上喷，无吊顶时热气流直接上升到顶板上喷，喷头贴近顶板，能第一时间被高温触发。第三种情况，宽风管下加煞喷。 宽风管会遮挡上方喷头，形成喷淋盲区，阴气和热量绕开喷头就无法动作。现在我们头顶的吊顶就属于隔山通透吊顶，所以必须在风管下方增设下喷。 第四种情况，通透吊顶可上喷隔山、镂空等。通透吊顶不足挡热，气流上升，高温能直接到达顶板处的上喷喷头，满足工作条件，因此可只装上喷。

这个设计比较有意思，在弓箭项目中，顶面经常会看到有消防喷淋和烟感的设置，且在室内宣化过程中，考虑到整体的美观性，经常会和灯具排布在一起。那么它是有什么具体要求呢？ 首先让我们打开规范 g b 五零零八四杠二零一七自动喷淋灭火系统设计规范， 当喷头与障碍物竖向距离平齐时，横向距离可控制在三百以内。考虑到灯具使用过程中发热的现象，一般项目中顶面射灯和喷淋的间距可控制在两百到三百的距离 和规范。 g b 五零幺幺六杠二零一三火灾自动报警设计规范，点烟探测器至墙壁两边的水平距离不宜小于零点五米，至空调顺风口边的水平距离不宜小于一点五米，并已接近回风口安装。那么来看一下它的具体应用吧。

当时我就停到这个车位，然后这上这个地方没有写，嗯，私人车位，对吧？所以肯定是大家都可以，都肯定能停的。像这里他写了私人车位，肯定我就不会停。你看他的消防， 他的消防大概离地面我感觉只有一米多高，一米五左右，然后现在出了这个事，就贴了一个这个门丝的这种牌子，就这样的东西，就这样赤裸裸的就暴露在外面，而且还这么低。 但是我们这一栋目前我只看到这个三个，这个位置有这个，现在我也不知道怎么办。

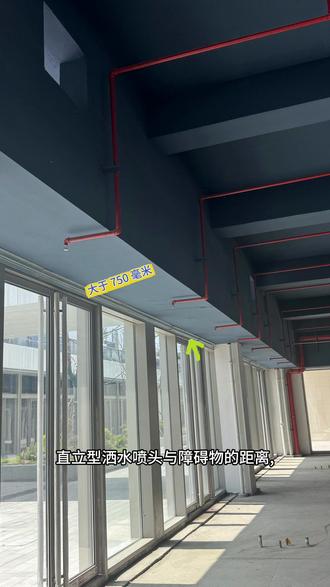

这个商铺施工喷淋的施工班组是懂规范的，给你点赞！自动喷水灭火设计规范。直立型洒水喷头与障碍物的距离，障碍物横截面边长大于等于七百五十毫米，应在靠近障碍物的下方增设喷头。
