pxr-5温控仪设置说明书
大家好，今天给大家分享一下复式温控器 psr 的按键锁的功能，这是我们拿到一款温控器，他的设定值 都没有办法通过上下线来修改这个这个时候可能可能是因为温控器设置了按键锁功能，接下来我给大家演示一下如何设置按键锁。 首先我们按住设置键，一秒钟，他进入第一组菜单，然后通过上下键，通过下键找到 菜单 loc 这个菜单，这个菜单就是嗯所 捕捉一些参数，防止被修改的功能，接下来我把它设置成一，就是所有的菜单都不能修改，包括设定师都不能修改。我们首先按设置键 这个零开始闪烁，按上键改成一，然后再按设置键确认，然后再按设置键两秒钟返回到运行菜单， 这个时候我们通过上下键已经没有办法再修改他的设定值，这个时候就表示我的温控器参数和设定值都被处于锁定状态，要解除这个锁定状态， 就重复刚才的动作，把这个 loc 的值改成改成零， 这个时候我们的按键又开始可以改变他的设定值了。好的，本次视频就到这里，谢谢大家。视视频的结尾我放上那个设定值代码的含义，供大家参考。
粉丝5237获赞1.3万
相关视频
05:38查看AI文稿AI文稿大家好，今天继续跟大家分享一下富士文工器 px 二系列的一个程序控制，就是所谓的温度分段控制。 嗯，首先我这里会发一张这个程序控制的曲线图，然后我们按照这个曲线图进行 温度的设置。好，我们看看这个曲线图，上面是 温度，从自然温度开始升温，呃，升到，呃，两分钟之内升到四十度，然后再做一个两分钟的保温， 接下来之后在一分钟之内升到五十度，最后再做两分钟的一个保温，然后呃自然冷却。好，接下来我就把整个设定过程呃食物来演练一下。 好，首先我们按住这个设置键，三秒钟 他会进入到第二组参数，然后我们用下按下键，找到这个程序设定的这个参数。 suv， 刚一，这是第一段的温度设置，按设定键我把它改到四十度。 好，超过了好，按设定键确认，然后按下一个菜单，就是 tm ltm。 一二，这个是第一段温度所需要的时间， 这里我们把它改成两分钟，按设置键闪烁，按上键零点零就是代表两分钟，按设置键确认，再按下键进入到 下一个菜单。 tmes， 这个就是第一段的保温时 键，我们把它改成两分钟，按设置键闪烁，按上键设到零点零。二，按设置键确认，好，就保温时间两分钟已经修改完毕，接下来我们按下键进入到第二段温度， 第二段温度我们是曲线，上面要求是五十度，按设置键闪烁，按上键修改， 按住上键一直不动，他会跳的比较快。好 好，已经设置五十度，然后 按设置键确认，这样下节进入下一个菜单， tm 二二，这个是到达第二段五十度所需要的时间，我们这里设定为一分钟。 确认好下一个菜单，这是 tmrs 第二段保温时间， 我们修改为两分钟， ok， 按下进入第三个彩蛋，因为这里我们的温度期间已经设定结束了，鸡酸蛋 这个保持默认值不变，第三段时间也是零，保温时间也是零，第四段也是零，就是后面我们一直保持 默认数据，不用改它。 好，他总共有八段。然后我们进入到这个 是他的一个运行模式的一个选择，我们这里把它修改为十二。 好，这个十二的含义我后面会有一个模式代码表，大家自己去参考一下，你需要什么样的运行模式， 就选择相应的代码。好，这个时候我们按按住设置键，他会 进入到这个返回到运行菜单，这个时候我们给这个 仪表断一下电，然后重新上电，它就会进入一个程序程序运行模式，好，重新上电。 好，这个时候我们看到我们这个温控表已经在处于一个程序程序运行模式中，你看我的 sv 设定值，他是在随着时间变化啊，变化的。 好，本次视频就到这里，谢谢大家观看。
238工控张工
04:16查看AI文稿AI文稿大家好，今天给大家分享一下富士温空气 px 二系列那个报警类型的设置，以及报警值的设置。 首先我们要对文工器这个报警类型进行设置，我们按住这个设置键 三秒钟进入第二组参数，然后通过下键找到一个报警类型的菜单，就是 alm 一这个菜单，这个菜单下面的这个零是他的报警类型的代码，零是表示没有报警，然后我第一个例子讲一下他的这个 绝对值上限报警，我们把通过按一下设置键，把这个代码改成一一就是绝对值上限报警的代码，然后我们按设置键确认，然后 按住设置键返回到运行菜单，这个时候我们需要设置他绝对值的数值，这个菜单在他的第一组参数里面，我们按住设置键好进入第一组参数，然后透控下线找到一个 这一个菜单就是 al 一，这是报警一的嗯，直的设置，我们此次把它 改为三十吧。然后当我的测量值温度达到三十度的时候，他会报警，一输出指示灯会点亮，同时他的输出节点会接通， 然后我们按设置键返回到运行菜单，我们来验证一下，现在我这个测量的温度是二十六点八度，我们通过把这个探头给他加热，看他到三十度的时候会不会报警。 好，我们看 il 一这个指示灯已经点亮，那我们再看一下他温度，当他降到三十度以下的时候，他这个 il 一的灯会不会熄灭？ 这个 绝对值上线报警，他与我们的设设定制是没有关系的啊，你设定制随便设到多少度对他不会产生什么影响，你看我这里，我，我设定到五十度也没有关系，他还是会报警。他只要他的 绝对值温度达到三十度以上，他就会产生一个报警。啊，这是一个绝对值报警的意义。 你看我现在设定的五十度，他依然报警，还是在 led 的指示灯还是点亮的，只有当我的测量值温度低于三十度的时候， 他报警指示灯才会消失。就是就是这个指示灯。 l e 这个指示灯，这是报警一的指示灯，他会点亮。 好，你看我们现在到了二十九点九度，他的报警指示灯就熄灭。嗯，他的常开节点也会断开。好，本次视频就到这里，谢谢大家。
66工控张工
02:26查看AI文稿AI文稿大家好，今天给大家分享一下复式温控器 ps 二的测量范围的设置。首先什么叫测量范围？我们来看一下这个温控器，我在设定值， 他最大只能设定到一百五十度。好，超过一百五十度我们按上键，他已经没办法修改，然后他最小只能设置到零度， 再往下面我们按下键也没办法再修改啊，这个是因为他的测量范围被设置在零到一百五十度，那我现在要求这个温度的测量范围在零到四百度，我该怎么 去修改他这个测量范围的？接下来我用实物给大家演示一下如何操作。首先我们按住设置键，三秒钟进入他的第二组参数，我们找到一个参数 叫 p 杠 sl， 这个参数是测量范围的下线，现在是零度，那我们再按下键，这个参数是 p 杠 su， 这个参数是测量范围的上限，我们现在要把它改成四百度，按一下设置键一百五十开始闪烁，我们按 上键把它改成四百。 好，我们按设置键确认，接下来我们继续按设置键，返回到运行菜单。 好，这个时候我们可以通过上下键把他的设定值改成四百， 你看这时我就可以设定到四百度了，刚才最大只能设定到一百五十度。好，这就是本次视频，谢谢大家观看。
87工控张工
02:10查看AI文稿AI文稿大家好，今天给大家分享一下富士纹空气 px 二系列的输入类型的设施，复式的这款工期他的功能比较强大，呃，就是设置的参数也比较多，今天要分享的就是输入类型的选择。首先我们按住设置键， 三秒钟之后他会进入到第二组参数，第一个参数是 pid 控制的第一个参数 p， 我们通过上下键找到一个参数叫 p 杠 nr 这个参数，这个参 就是目前他的设置值是三，代表的是一个 k 型的热电偶输入，我们本次那个温控器接入的是一个接型的热电偶输入，我们要把这个参数改成二， 我们按一下设置键，这个时候他的三开始闪出，然后我用上下键把它改成二，然后按设置键确认， 这个时候我的输入类型选择就已经成功修改成二了。如果我们要返回到运行参数， 我们就按住设置键两秒钟，好，这个时候就返回到运行菜单了。呃， 复式温控器 p 叉二的输入类型选择就已经成功被修改成一个界限的热点，我输入 好，本次视频就到这里，谢谢大家。在视频的结尾我给大家附上那个输入类型选择列表，供大家参考。
99工控张工
04:11查看AI文稿AI文稿今天我们介绍一下温控仪的参数设置。首先上面 pv 显示的是当前的测量温度， sv 是我们的设定温度， 这一排指示灯 at 是智诊定指示灯，当我们温控仪控制温度不准确的时候，启用智诊定功能，这个 at 灯会闪烁， alt 是它的工作指示，当我们温控仪上面测量温度低于设定温度的时候， alt 灯会亮，代表它里面仪表继电器在工作。 a l m 一 是温控仪的第一组报警输出指示， a l m 二是温控仪的第二组报警输出指示。下面是参数键， 这是移位键，这是减少键，这是增加键，这是我们设定参数的功能键。我们正常温控仪出厂 pid 的控制方式比较多， pid 的控制方式就是说，比如我们下面设定为八十度，当它上面的测量温度到了七十多度的时候， 就开始缓慢输出 out， 就会一会亮一会不亮，慢慢慢慢的靠近我们的设定温度到八十度进行恒温控制温度比较准确，这就是 pid 的控制方式。下面我们看一下我们是怎么查看参数的。 首先长按最左边按键，大约四秒，一二三四。第一个 a l e 代码是他的第一组报 报警设置， a l， 二是它的第二组报警设置。 p 是它的比例， p 越小，我们在 p r 第一控制的时候， p 这个参数越小，它的加温就会越快， p 越大，它的加温就会越慢， 这是 p， 这是 i， 这是积分时间，这是微分时间。 p i d 这三个参数我们正常的话是不需要设置的。如果我们温控仪控制温度就是到达设定温度不是很稳定，一会上一会下， 那么我们可以用温控仪的自诊定功能，我们在前面的视频已经介绍过自诊定的方法，这是 a 二，这个参数，我们如果说要调，为什 控制这个参数就要调成零？我们先看一下后面的参数，这个是控制周期，这个正常的话也不需要设置 这个，也不需要设置，这是 l、 c、 k 是一个密码锁，我们可以设定一个数值，然后锁住，这样里面参数就不好改动了，我们接着长按，大约四秒一二三四， 刚才我们讲的是 p i d 的控制，那么如果我们要位置控制，就是说我们设定一个目标温度，我要他到了这个温度他才不工作，而不是像 p i、 d 一样的 提前控制，那么我们怎么设定？这就是温控仪的另一种控制模式，位式控制。我们长按 最左边的按键，大约四秒一二三四，我们首先调到 p 这个参数，我们把它设置为零， p 调成零以后再点按，找到 a 二这个代码，我们按这个余位键，要把它调成零，然后再点按，接着我们长按，大约四秒一二三四， 这样我们改好，里面就变成位置控制的，就是我们到达设定温度，他才会停止工作，到达目标温度，而不像 pid 那样的会来回的工作， 这就是温控仪的参数设置和他面板的一些操作方法。
4695电工知识仪器仪表
01:34查看AI文稿AI文稿大家好，今天给大家分享一下富士温控器 px 二系列，他的温度显示带一位小数如何去设置。 下面我通过实物给大家演示一下如何进行设置。首先我们按住设置键三秒钟，他进入到第二组参数，第一个显示参数是 pid 的第一个参数 p， 我们通过上下键 找到一个参数 p 杠 dp， 这个参数就是小数点位置的设置，我们现在要求设置成带一位小数的显， 所以我把这个参数零要改成一。首先我们按一下设置键，他零开始闪烁，然后按上键变成一，再按设置键确认 好，这个时候他的显示就被设置成带一位小说的显示。 我们接下来按住设置键两秒钟返回到他运行菜单，这个时候我们看到他显示的数值已经带一位小数了。 好，本次视频就到这里，谢谢大家。
45工控张工

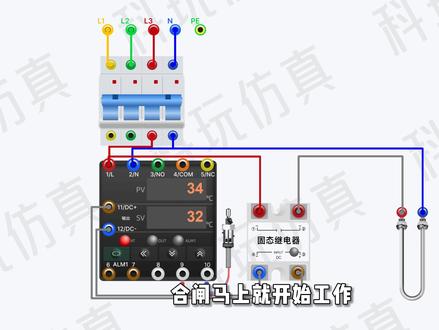

01:53查看AI文稿AI文稿我一直很好奇，常见的烘料机、干燥机是怎么把温度稳定在我设置的温度附近的，直到我学习了温控仪，才发现原来这玩意这么简单。温控器的一号端子和二号端子 接电源，直接从空开接火线和零线，九号和十号端子接的时，温度传感器合闸送电后， p v 显示的是温度传感器测量的温度， sv 则是我们设定的温度。如 温度传感器的温度低于我们设定温度，他的十一号、十二号端点就会输出一个低压直流信号。那么我们拿出一个固态继电器， 十一号端和十二号端接到固态继电器的三号端和四号端。固态继电器的三号端、四号端再通上直流电后，上面的一号端和二号端就会导通。那么拿一个加热管出来，给固态继电器的一号端接根火线，二号端接到加热管，加热管再接零线。这时候只要合闸 传感器温度低于设定温度，温控器的十一号和十二号输出直流信号，固态继电器三号、四号得电， 一号、二号导通加热管开始工作，直到温度传感器温度大于设定温度停止工作。正常来说 不会一合闸马上就开始工作，至少得有一个按钮开关在连接导温控于电源端的火线上，串联按钮开关的常开处点就可以按住这个按钮来让温控器工作。如果想要点一下温控器就保持工作的话， 就需要一个中间继电器，中间继电器的 a 一 端接零线，按钮开关出现端再接 a 二线圈，再接一根火线到公共端，这个公共端对应的常开触点接到 a 二端 就可以按一下按钮。继电器常开触点吸合代替按钮，让温控器工作，最后再启动按钮前面的火线上串联一个按钮，开关的常闭触点就可以按一下这个按钮断开整个电路。学会了吗？关注我，学习更多电工知识！
204电工仿真软件
02:58查看AI文稿AI文稿啊，老铁们再聊，今天带大家看一款经典的温控仪，他的参数，这个是上线报警， aoe 这个是自诊定，一般的默认还没打开，然后 pid 是微积分， 这周期 pb 是修正，修正就是比如说我们测温是九十八，实际温度一百，我把它改为二，他就会显示一百，这是锁，一般的密码是一千， 我们这样按住会进入第二级台单，这个是选择热电偶的那个输入方式，比如说我们这个是 k 型的热电偶，他是四个零，想改 百威 pd 一百，他是最硬的，证明 幺幺零零，我们改为幺幺零零，他就会选择 vp t 一百。然后还要看一个我们经常用用到的一个回插值， 同时按住他，当 cud 是零零零幺的时候，我们按他 o h 就是回插值。回插值什么意思呢？比如说我们设置一百度，然后我们把它这个值设为十度，打个比方是十度啊，那他就会在一百零五度到九十五度之间动作， 我先退出来看一下， 再看一下背后的接线，啊，这是电源线，然后我们常用的是用这个 out 主触点， 一般我们如果你是加热模式，会选常开触点，就是当电源过来，这个触点是导通的，导通以后他的接触器线圈会熄合，然后我们的发热管就会发热，是接热电哦，热电煮的， 我们正常默认是 pid 控制。什么叫 pid 控制？我们来打开说一下 pid 控制。打个比方，就像你投篮一样，你有十次的投的机会，你第一次投可能命中七次或者八次， 他会选你投的最准的那一次，作为他的加热方式，如果我们需要卫士控制，卫士控制我们需要把这个数字改一下，把这个 p 值改为零，我们就变成卫士调节了。 卫视调节一般的用在水的加热，就是温度要求不高的，比如说波动不大的，我们就改为卫视调节。如果是模具加热，我们就要用 pid 调节。
00:37查看AI文稿AI文稿大家好，这种问候仪支持多种不同的传感器输入，所以我们接好线之后还要设置输入类型，这个插头是 sn 热电阻，设成九就可以了。我们按四按到幺三二，再同时按四的和上键就可以进入，第一个就 sm 按下四， 把它修改成九，再长按色的退出，这样才可以保证热量足，能检测出当前的温度。
150工控帮自动化培训学校
00:49查看AI文稿AI文稿我们都知道使用温控表的 pid 功能可以精准地控温，那么我们如何开启温控表的 pid 自整定功能呢？长按 set 键 显示 a、 l、 e 松手，短按 set 键 找到 at， 然后按向上的箭头改成零零零一，然后长按 set 键保存并返回，这时候 at 指示灯 闪烁，等 at 指示灯熄灭后，就可以使用系统自己整定的 pid 参数值精准控温了。
1175工控发烧友

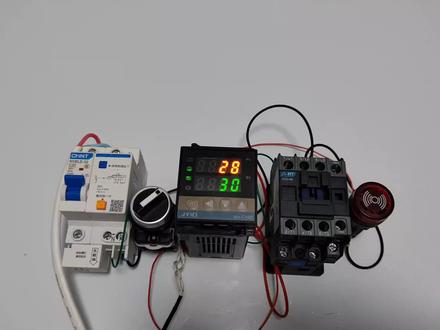

03:51查看AI文稿AI文稿这期视频来了解一下温控仪，这是一款 r e x 杠 c e 百型温控仪， sv 代表了是设定温度， p v 代表了是当前温度， 这地方有个 set 键，我们可以通过上下键来调节设定温度值， set 键恢复 长按三秒。我们可以看一下 a l 代表的是一组报警灯，也就是说当当前温度超过设定温度值三度之后就会报警。 下面演示一下， 这是一个热电偶， 现在报警灯已经报警。 下面来看一下接线端子是如何接线的，一二接电源， a c 二百二十伏，也就是说交流电二百二十伏。 三四五是一组继电器，继电器输出，三是公共端，三和四之间是一组常开，三和五是一组长臂。 a l m 代表的是一组报警灯。 r t 代表的是热电阻八九十接热电阻， 九和十是接热电藕，热电藕分正负极。我们来看一下这个就是一个 k 温度热电藕。 我们来看一下当当前温度小于设定值之后，交流接触器吸合。再来演示一下 通过热电藕来调节温度， 超过设定温度之后，交流接触器停止通电， 超过设定值之后报警。
47电工凡凡
01:03查看AI文稿AI文稿今天给大家分享一个叫恒温计时报警，恒准的温控器是有一个恒温计时功能的，这个可以在功能参数里面把它调出来， 在这里面就是把一加二规划为恒温计时功能，然后呢，在报警模式里面 把它恒温计时功能打开，然后呢，例如我们从一百度 设定一百度升到一百度之后呢，我需要一百度维持，呃，两小时，三小时，好了， 我们把它设成三小时，设好之后呢，它到了一百度就开始计时，三小时计时结束就以一个报警动作输出，这个叫恒温计时报警功能，记得点赞关注哦。
10加热温控小能手

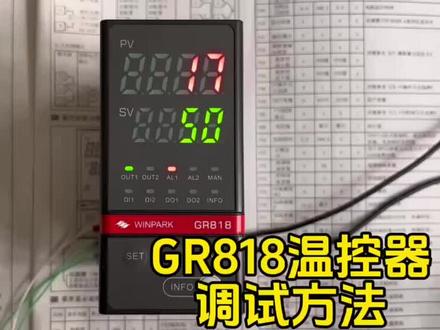

04:28查看AI文稿AI文稿g 二八幺八温控器四十八乘九十六的，我们来讲解一下它是怎么操作的。首先仪表通电上面显示的是测量温度，下面是设定温度， 如果说我们要设定温度，我们就点按 s e t 这个按键，点一下上面显示这个代码，下面这个零在闪烁，我们就可以调箭头啊，我们比如说设定成一百度， 按住不动，它就会竖着一直走，调到一百以后，那么我们再点一下 s e t 下面温度就设定好了。如果说我们感觉他温控器控制温度，他的上下波 波动很大，就是说设定到一百，他有时候会到一百一，然后低温又到九十，那么就是说他的控制效果不是很理想的情况下，我们就要启动他的自诊定功能， 因为仪表他杠到一个新的设备，我们就是说与他的设备进行一个匹配，让他的控制温度很准确，我们应该怎么操作？ 比如说我们正常的设定工作，温度是一百，我们可以把下面的温度稍微调低一点，我们可以调到九十， 就是说稍微设低一点，设八十五，也可以设定好以后，然后我们 就上面就是要从设备的常温开始啊，比如说现在的环境温度是十七，就是设备的初始温度，这样他整定出来的效果是非常准确的，现在是十八，我们就可以按住这个向下的这个箭头啊，按住不动，长按一 二三四五五秒，上面的数字就开始一直跳动了啊，就是一直在跳， 然后他会加热到九十度往上过冲，他第一个整定的过程会冲到一百，或者说是一百零几， 因为他有个上锅冲，然后他自己再降下来，再降到八十多度，然后他又升到九十以上，然后再降下来差 不多两个来回，上面停止闪烁， 他就诊定好了啊。诊定的时候我们可以在旁边观察一下，因为他第一个 整定的时候，他会到九十度，会往上冲温的会冲一下，然后他自己再回落下来，他就自己与新装的这个设备进行一套匹配，一套比较，就是说完整的 p i d 的那个控制代码参数， 等他不闪就可以了。那么如果我们中途我们不想整定了，对吧？就是不想启用他的字，整定了，我们也可以把它取消。怎么取消呢？就按住这个向下的这个箭头好看，我们按住长按 一二三四，上面不闪，按住向下的箭头，大约四秒左右就可以把它取消了，他又开始恢复到一开始的那个 prd 了啊，就是中途想取消的话， 如果说不取消的话，那么我们就让他闪闪好了，他自己加着两到三个来回，他就不闪了。制诊定以后他的控制效果就是比较理想的了。 我们有时候为什么要整定呢？因为他仪表刚出厂的时候，我们基本上都是用在就是说大众化的设备控温效果都是比较好的， 比如说有些特殊的设备，他们设备厂家在出厂之前，他们都会进行一种整定的让保证，就是说他控温的效果，比如说设定九十，我们 上面到了九十，他进行恒温，就是说要确保这种一度都不相差的控制温度很准的，我们就要把它字整定一下啊， 这就是温控器的制诊定方法， g 二八幺八四八乘九六。
27电工知识仪器仪表

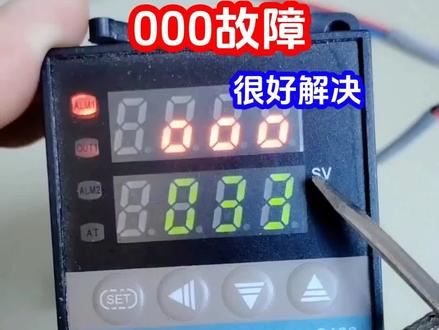

00:23查看AI文稿AI文稿你知道吗？温控仪的这种故障最好解决，如果 p v 这一栏显示零零零故障代码，就直接检查温度传感器，要么是接触不好，要么是热电偶坏了。怎么判断温度传感器的好 坏呢？只需要拆掉接线，然后找一个线头，把这两个点短接通电，看一下温度正常显示，就说明温度传感器坏了。
949我是大俵哥

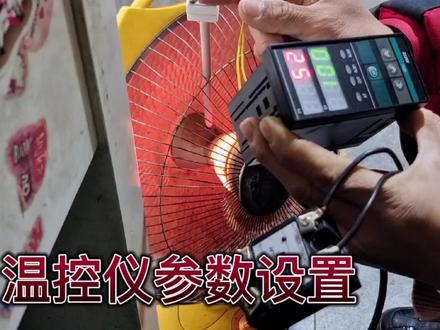

03:35查看AI文稿AI文稿看那边好好跳了来，我闪了一下，还说赶完腿没问题。就是就是闪了来， 那是为什么呢？ 大家在使用这个温控器的时候有没有遇到前面的这种情况？ 温度还没达到你设定的温度，他都已经停止输出了。 比方我这个设置到一百度的，但是实际到八十度他温控仪就输出就停止了， 你看刚才那个，嗯，固态继电器这灯都已经灭了，因为是温控仪停止输出，这个时候我们需要修改一下这个温控仪里面的参数， 我们看到这个 pid 参数手动设置，这有个设置比例带 p， 这个我们现在就需要设置这个参数，这个参数一般的我不知道别的温控仪是什么样子的，我现在拿到这个温控仪，他的出场比例是设置为三啊，看他这个 说明书上如果 pid 的手动差速设置越小，所以我们这里把这个差速设置为零。看这个 个屁子出场是三，现在给他调整一下，我这边直接给他改成为零。 到一百了， 一百了，他不跳了， 跳了 无差错。远点算是正确吧。 嘴巴降温，哎， 可以开启了，你看这不开，这不正确了吗？这都没有误差了，再拿个误差了，这正确值了。嗯，低于一百号开。等一下啊，我看看。达到一百的时候 放里面放一点，一百斤整高一点，来吧 跳。可以可以可以可以可以， 报警，报警输出了，嗯， a 二一已经启动了，一百二了，已经启动了，嗯，报警输出。刚调的啥？ pid 就调这个 p。 嗯啊， pp 个调成零是吧？
49阿浩
03:44查看AI文稿AI文稿哈喽，兄弟们大家好，今天我们来讲解温控仪，上期我们讲了编码器 p g 电机转速的继步器，今天讲工业自动化里的恒温气温控仪， pc、 注塑机、烘箱、热处理都少不了它。温控仪符号是 pc， 它长什么样呢？ 方形面板嵌入安装，有显示屏显示当前温度和设定温度，有操作按键，用来设定温度和参数。快速识别要点，第一，方形面板嵌入安装。 第二，显示屏显示当前温度和设定温度。第三，有操作按键，设定温度和参数。温控仪的核心作用就一个，控温度。什么意思？ 就是自动控制温度，保持恒温。第一种，温度测量，接收传感器信号，显示当前温度，热电偶或热电阻输入实时监控温度。第二种，温度控制，对比设定值和实际值，自动控制加热或制冷配精确控温，保持恒温。第三种，报警保护， 上线报警，防过热，下线报警防过冷断网报警，保护设备和产品。简单说，温控仪就是工业恒温气温控仪是怎么工作的？ 四步走，第一步，测温传感器，把温度信号传给温控仪。第二步，对比温控仪，把实际温度和设定温度对比，算出差值。第三步，控制 pad 运转，根据差值算出控制量。第四步，输出输出，控制信号给加热器或制冷器。 举个例子，设定温度八十度，实际温度七十五度，温控仪算出差值五度，输出加热信号，加热器开始工作，温度到了八十度就停止加热。一句话，测温度，对比设定值，自动控制 选温控仪。记住这三点就行。第一，温度范围，根据工艺选温度范围，常用零到四百度或零到一千三百度。高温选热电偶，低温选热电阻。第二，控制精度，普通正负一度够用，高 精度正负零点一度怕控温精度高，按工艺要求选。第三输出类型，继电器输出是开关控制阀输出接固态继电器模拟量输出是连续控制，按执行器选输出类型。温控仪怎么接线 分传感器输入和控制输出，传感器输入接热电偶或热电阻，热电偶分正负极，不能接反控制输出接加热器或接触器。这里有一个非常重要的事情， 传感器线要用补偿，导线不能用普通线，用错线。测温不准口诀，传感器测温度输出控加热。温控里常见的三个故障，新人一定要知道！第一个，温度不准现象， 显示温度偏差大。原因，传感器故障，接线错误排查叫准传感器查接线，解决更换传感器或重新叫准。第二个，不加热现象，温度上不去，不加热原因，输出故障，加热器坏，排查测输出端有无信号，解决检查输出和加热器。 第三个，显示异常现象，显示屏乱码或不亮。原因，电源故障，主板损坏排查查电源电压，提醒 电源正常就换温控仪。最后讲一下温控仪的分类和常用品牌，按输入分热电偶输入有 k 型、 g 型、 p 型，热电阻输入有 p t 一 百， p t 一 千，还有模拟量四到二十毫安输入 输出分继电器输出是开关量 sir 输出接固态继电器模拟量输出是连续控制。常用品牌进口的欧姆龙雨电，国产的雨光亚太通用型，性价比高，选型看精度和可能性。好了，温控仪就讲到这里，总结一下， 温控仪就是工业恒温器，传感器、测温度，输出控加热。下期我们讲 plc 可编程逻辑控制器，这也是咱们系列的收官之作，觉得有用就点个关注，下期见。
4是大帅呀
02:53查看AI文稿AI文稿今天给大家介绍一下温控仪的设置方法，型号是 rex c 一 零零，背面是接线柱，看一下它的接线图， 一和二角接二百二十伏电源，三角公共端，四角常开端，五角常闭端， 六和七角是超温报警触点。八九十角接热电藕，二线热电藕接九和十角，正极接十角，三线热电阻接八九十，正极接八角，另外两根线随便接到九和十角。 想要设置温控仪，必须接上电源， 上面红色自是当前温度显示蓝，因为没有接热电藕或者热电藕有问题，显示的是乱码。 我们接上热电藕， 当前温度正常显示了，下面绿色自是设定主控温度蓝。设定方法很简单，按一下面板上的 s、 e、 t 键， 绿色字开始闪烁，按方向键就可以调整数值，我们设到三十二度， 设置好后再按一下 s、 e、 t 键回到界面，这样主控温度就设置好了。 当前温度低于设定温度，三角和四角就会导通，控制加热设备升温。当前温度达到设定温度，三角和四角就会断开加热设备停止加热。 再说一下温度上限报警设置，按住 s、 e、 t 键三秒，红色字显示 a、 l、 e， 就 可以用方向键调节温度，报警上限的差值， 我们设置到三，这样当前温度大于主控温度三摄氏度，就会启动报警触点 就是六角和七角，导通可以控制报警器的电源。除了上述设置方法，我们还可以设置温控仪的温度范围和上下线范围，因为用到的情况不多，今天暂不介绍。
517农村电工红姐
