calypso详细教程
hello， 大家好，这期视频给大家讲一下这个坐标系的几种建立方法啊，包括 r p s 最佳礼盒，还有一个 p 六嘛。嗯，还是导入树模吧， 然后你建坐标系就点这个测量程序，这里有一个机器坐标系啊，我们这边先用标准方法嘛，这个蔡司这个 标准方法建坐标系就是，嗯，这是一个保姆级的吧，就是你不会建错啊，建错的话他会，他会有一个提示，然后我们抽取元素，我们就先三个面呗， 是我们抽取完元素他自动会给你去旋转和平移，对吧？假如说，哎，我这里用平面一，你看用平面一是用不了的，他会让你去选是平移还是说 旋转到某一个轴，这样他如果出现这个提示呢？一般就是你坐标器键的有问题了啊，我们就选这个平面二就行，卧槽， 然后我们把这个平面一给它换成平面二就行了，这样就合适了。然后我们发现我们的坐标系是跑到这个位置了。 如果说我们不想平移旋转，其实有一个简单的方法啊，我们不想用这个，不想用平移，也不想用旋转，你就直接勾选这个保持 cad 模型原始坐标系就行了，它就会自动去 平移。就是把我们键的这个作弊器和这个工钱作弊器去重重叠吗？然后点击确定就行了， 然后就点确定呗，对吧？嗯，这个基础作弊器也可以用面圆、圆面线点什么的，这个就是比较简单的，大家可以自己去试一下。 然后我们再讲一个这个， 嗯，先讲 r p s 吧， 我还是这里先修复一下，就是养成一个习惯嘛，这里就每次导入树膜就先给它修复一下，不然不然这个三 d 树膜它显示的一些圆可能不远啊。这边讲一下这个 r p s， 然后点确定吗？这个 rps 就 相当于海思康里面有一个迭代吧。应该是迭代啊， 这边是需要 rps， 一 般就是图纸上会给你一些点位信息，就是它点位的理论值，我们需要通过这个 cad 充电元素，这里，嗯， 哎，不对，创建元素啊，这里有一个空间点，我们去需要输入他的理论值，对吧？我们这里就不输了啊，直接就选这个定义空间点，然后打开这个坐标系嘛， 我这里也没有合适的树模，就用这个，好吧，然后直接就定义一点， 嗯，这个 r p s 只能是只能是六个元素啊，这样就 ok 了。然后我们看一下这个就是它的自由度，需要去我们自己手动勾选的，我们这三个点肯定是 z 正方向呗。 嗯，然后点四和点五，它是垂直于 x x z 平面的，所以他的就控制的是 y 轴呗，然后这个点六他是垂直于这个 y z 平面，那就是控制这个 x 轴， 然后这边有一个循环，我们需要改改一下他的一个循环次数吧，就是循环五次，然后他每一个点的质量偏差小于零点零五的时候，他就会自己把这个 循环给结束嘛，就是说这个坐标系是就已经建好了的，然后 偏差值零点零五，然后这边选五，然后点确定，然后确定。嗯，我们抽一下安全平面，然后模拟一下，看吧。好吧。 运行，我们选择这个手动坐标系开始， 然后他就会让我们去踩点，就是如果是是一个曲面的话，我们就大致踩那个位置就行了，对吧？我们就踩一个大概的位置，比方说这个树膜标的是这个位置，我们大概就踩到这个范围里 就差不多了啊，踩旁边也可以，他就会自动去，我们第一遍踩完他，他肯定会自动去测的嘛，对吧？就踩这个大致的位置就行 啊，这边也踩一遍啊，它就会自己去测啊，直到我们这个 测量的每一个点的，它的矢量偏差就是小于小于零点零五，它就会自己停下来啊。 ok， 这个坐标系就建好了，然后我们再讲一下这个， 嗯，最佳礼盒吧。 嗯，这个最佳礼盒建坐标一般都是先要一个触定位坐标系啊，触定位我们就不见了，好吧，我们还是用这个六格空间点去给大家演示一遍， 还是定义六个点，三四五六。好，我们最佳礼盒可以选很多个点啊， 就选十二个点吧，然后把我们这十二个点全部导入进来， 这边要点一个转换全部文件啊， 这个呢就是他会自动的去计算，不用我们去勾选，然后这里我们也是需要去设一下循环的，就五次，然后偏差就是根据我们实际的要求吗？对吧？ 有时候这个每一个点的偏差图纸上也会给标注的啊，然后我们点击确定 还是运行一下看啊， 我们第一遍手动作片器找正之后，它就会去自动测量我们的元素，然后 它的偏差小于零点零五就会停下来。 然后再给大家讲一下这个 p 六吧， p 六就相当于海自康里面那个三元叠带啊，他只能选择三个元素，我们这里抽这个元吧，抽三抽三个元吧， 这个没删掉吗？ 新建一个，然后 cd， cd 文件导入， 这边抽三个圆， 然后这边要打开一下这个样点投影，我们选择这个三点， 然后这边是点数是三，半径是一，这边深度是三，我们这个给他改成零啊？好，怎么确定？然后我们要把这个投影 看三点头影，然后我们还要给他刷一个 特性还是策略，我们要给他刷一个那个名义值吗？ 几何名义值那种，对吧？我们全部给他改成 改成零，然后点回车，确定这个三三元叠带，要把这个投影给打开啊，然后我们选择这个 p 六， 然后把元素选进来，这个 p 六只能选择三个元素啊，然后就是我们这三个元去控制这种呗，对吧？然后 我们的元二去控制 x 轴和 y 轴呗，然后元三就控制一个 x 轴， 然后我们这边直接点确定就可以了。然后抽安全平面嘛，我们可以模拟跑一下看啊， 然后这边点这个运行嘛？ ok， 关于这个坐标系就想这么多吧。
粉丝2955获赞6327
相关视频

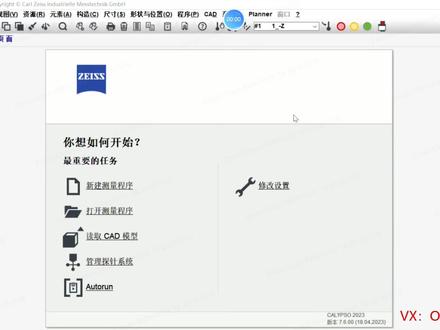

14:31查看AI文稿AI文稿这一节的话，我们来讲一下我们海克斯康的软件，就是我们在海克斯康编制的程序如何导入进我们菜资的程序里面，该如何来进行完成这样的一个转换。 因为我们目前的话，行业上只有我们使用海克斯康的程序转换进我们蔡慈的程序里面，但是我们蔡慈的程序目前还没有教好的方方法转换进我们的海克斯康软件里面的。我们之前主要讲一下我们如何把海克斯康的程序转换进我们蔡慈的程序里面， 然后这个就是我们用的是二零二三的一个版本，然后我们我们在蔡思的软件界面里面，包括我们也另外做了一个海克斯康的软件，我们海克斯康用的是二零二二点二版本，然后建了一个程序，然后输出一个简单的尺寸，包括他的坐标系之类的， 然后我们放在我们这个文件夹里，然后我们这个时候就可以通过我们的一个菜词的软件，我们需要通过新建测量一个程序，就是我们新建一个空白程序，然后我们通过我们文件，然后导入导入我们 pc dmes， 然后然后等它弹出这个界面之后，我们就需要点击 open prom， 然后就点击我们的程序，然后打开， 我们点击一下，点击过之后他就需要我们选择我们需要导入的程序，我们就需要导我们需要导入哪一个海克斯康的程序，我们打开那个文件夹，然后把它双击，然后导入进去之后，然后他会自己来进行缓存， 然后我们等他缓存完毕，然后我们再做一下其他的动作， 这个不要急，这个要慢慢的等他把他所有的东西缓存完整，因为我们这个是拖机来进行模拟的，就是我们拖机的话是具备这样的一个模块功能的， 但是有些公司他如果是说是连接的设备，其实他很少有开通这样这样一个功能的，因为他是要花钱买通这个模块，然后才能使用的。包括我们导入进来之后，这里面就显示的是我们海克斯康的一个标准程序，包括我们中指的坐标系，然后手动模式、尺寸 格式加载测头文，取得元素，点一、点二，一周到点七，还有平面一直线一，然后建立了我们 i 一 的坐标系，包括我们底下几个，其他的一个找 i 一 坐标系里面的包含的子坐标系，包括我们底下的一个自动模式，可以来看一下自动模式，然后就是我们点八点、九点十点十一， 然后一直往下，然后原一、原二，包括我们建立的 ar 精坐标系，这底下就是我们 ar 精坐标系底下的一个其他几个子坐标系，然后再往下的话就是我们注册的一个原三、原四两个元素， 然后包括我们元素的位置评价它的 x、 y 的 和直径，然后中指尺寸，包括我们位置二，然后也是我们原四的，然后 x、 y 直径，中指尺寸，然后还有我们的一个二 d 的 距离，包括我们台克斯康软件里面定义了一个 a、 b、 c 的 基准，以及我们底下输出的两个 位置度的一个命令，但是我们这里都可以打开的它这个显示就是 它，显示这个特征的话就是它，嗯，就是在这个软件里面它没有被支持，它不允许这样来进行转换， 包括我们其他的也可以打开看一下它这一些英文都都都可以搜一下的，这样的话是没办法来进行转换的。然后就是我们这样来确认一下它的一个函数参数之后，然后我们就需要再往下面的话，就是点击， 然后导入过来之后，然后我们需要对我们程序进行命名，包括我们需要命名我们想要保存菜资料程序的名称，比方说我们随便选择一个程序，然后比方说测量程序 十二，然后包括我们这里选择的 best 呃， steam， 然后就是我们的基础的坐标系，我们要选择我们选择哪一个作为它的基础坐标系，到时候我们启动坐标系还是 i 一 还是 i 二，我们还有四康里边呢？我们这个因为我们后面也要做其他动作，所以我一般都选择我们的启动坐标系， 然后选择完之后，然后我们我们就点击我们的 start， 就是 开始让它开始转换我们的程序，包括我们这边可以看它是空白的，就是我们这个程序就是一个空白的一个程序， 然后点击过之后，我们点击开始，然后它就开始往我们这个里面来进行导入了， 然后它转换完之后，我们点击 ok 就 可以了，然后把我们后面的这个转换的这个这个小小的一个窗口把它关闭掉，也可以把它关闭掉。 我们导入进来之后，我们也可以看到我们的元素跟特性，其实也是导入进来之后的，包括我们的元素，然后我们可以来看一下我们点一就是我们的基础坐标系，我们的蔡斯海克斯康里面的 i 一、 l、 i 三、 s、 i 五、 i 六、 i 七，用了面线点建立的我们粗坐标系，然后 i 一， 然后可以来看一下， 就是我们也可以更直白的就是我可以直接导入我的 cid， 我 们可以通过文 cid cid 文件，然后导入，然后把我们的 cid 给导入进去， 导入进来之后我们也可以看到我们点一，然后点二、点三、点四、点五，然后点六点七，我们建立的是基础坐标系，但是我们在转换的时候，我们所有的元素已经转换进来了， 我们可以看到我们所有的元素其实都是已经把它给转换过来了，包括我们元素里面点就是一个点，点是没有什么多大的区别的，它就是一个点，通过一个测量点， 我们唯一的区别可能在于我们圆，因为我们的圆的话我们可以来看下，我们在海克斯康里面的话就是打了四个点，我们深度是二，那么我们的 z 是 它的高度，是按照我们我们这边这里选， 他就在这个层面多一个层，就是他的 z 的 平面，已经他是根据 z 的 平面来进行管控的，但是我们现在从海克斯刚转向过来之后，他的 z 只显示我们这个投影的平面负十。我们的策略里面也可以看一下，我们一共是四个测量点，四个测量点，然后我们嗯 啊四个测量点，然后我们打开看一下，然后包括他也是通过点的方式来进行识别的，可以来看一下 我们的直角坐标，包括我们 z 的 值，全部都是负十二，因为我们平面是负是负十，我们往下降了两，降了两毫米。通过这种方式我们的安全设置 可以来看一下，这里面是没有导入技能，导入只有四个测量点，圆，通过测量点或者说我们后续后面如果我们圆需要采用我们的圆扫描或者圆路径，我们也可以对它进行来一个修改，或者也是可以的。 然后包括我们看下其他的元素，然后我们元二也是通过我们次长点来转换过来的，然后包括我们的平面是通过我们呃调用它直接转换成我们的调用功能了，可以来看下点八点、九点、十点十一，它是直接通过 软件来自动转换的，然后这个就是我们平面的调用也是构造，包括我们 ar 是 一条线，可以来看一下它也是识别出我们通过调用调用的原音原二构造一条三只直线，然后包括我们原三、原四，原三， 我们的策略也是通过我们四个点来进行完成的， 包括我们点策略的时候，如果我们后面在需要更改的时候，那么我们 我们加原路径的时候，因为它的平面还是在我们投影的面上面去的，所以说我们就需要改它的一个起始的高度， 把它负二往下一落，可以来看下它就是我们这一个环形，就说需要修改我们的高度，或者说我们通过扫描或者打点的方式，通过原路径，我们如果再需要修改， 都是后面可以按照自己的风格来进行修改的，这个说明元素这一类是没有问题的。我们再看一下我们的安全平面，其实安全平面他也是没有导入键的，包括我们先定义基础坐标系，我们基础坐标系他也是很难进行转换出来的，包括我们对他进行修改。可以来看下我们程序里面其实坐标系也是空白的这一块， 然后这是这两块，我们再确定下特性这一块，嗯，有点卡我们特性这一块，然后这里我们 i 一 就是我们 i 一 坐标系，一共是分为了五步，他把我们全部给转换过来了，转换成五个 i 一 坐标系，然后包括我们 包括我们 ar 坐标系，然后 i 一 的坐标系，然后包括我们 ar 的 坐标，它也通过转换这种方式，包括我们评价的方式它是可以转换进来的，包括我们评价我们原一的 x 值，然后包括我们原一的 y 值，然后原一的，然后直径， 然后还有我们原二，然后包括它的距离，就是我们的坐标值，距离、直径都是可以转换过来的。 我们刚才也看了，他是没有办法来进行转换的，就是我们的位置度他是转换过来不过来的。包括还有一个问题，就是我们这个坐标系他没有办法转完全转换，包括我们像我们评价的时候，因为我们原一他是作为我们的精准的，他我们那边的公摊是零点零五，他是通过按照我们的英寸， 他是识别成我们海克斯康的那个尺寸，按照英寸来进行识别的，然后转到我们菜丝转进来是毫米，他就需要有一个英寸跟毫米之间的转换， 就是二十五点四倍，本来我们这个公差是零点零五，然后乘以二十五点四倍，然后就是一点二七。与其我们这样导入进来的话，我们也可以或者说我们全部从头来进行自己编制， 或者说我们只借用它的元素这一列，我们可以理解为就是我们新建一个测量程序啊，我们可以来看一下，我们新建一个测量程序，然后导入我们的一个 cad 的 塑膜， 导入我们 cad 的 塑膜，然后可以来看我们可以对它自己来进行编程，也是可以的， 就是我们在对他建立完我们的基础坐标系，我就先简单讲一下我们这个思路吧，这边反正主要思路和引领学员来进行理解，做这一块不是说要理解， 然后其实这里的话我们可以看下，包括我们每个人要对自己的程序很理解，我们这里 就是通过我们海克斯康软件里面的粗坐标系，我们通过面线点，但是我们经坐标系是通过我们这个圆来进行建立的，那么我们这个坐标系就不能通过我们这里来进行建立的，因为我们这里建立过之后，那么我们原一他的坐标换值完全都不一样了， 我们这个坐标系就是需要通过我们海克斯康里面的经坐标系，然后来进行建立我们的基础坐标系， 我们要一定要保持我们的坐标系一致，这个意思要理解一下，或者说我们粗坐标精准变化，那么我们怎么和我们的海克斯康里的精坐标系 就相当于我们的 i、 b、 c 精准来建立的我们的一个坐标系， 这个就是我们海克斯康的精作本系，就是这样来进行建立的，那么我们在菜词里面基础作本系也通过这种方式来进行完成，然后再通过我们的安全平面，然后提取安全空间， 然后比方说元素这一列已经完成了，那么我其他的没有，那么我们就可以回到我的窗口，回到我切换到我的 这个程序，我们刚才测量乘以十二，这个就是我们转换的程序。那么元素这元素前面七个，它是通过我们初初定为坐标线来进行建立的，包括我们平面一直线一， 那这些东西我们就可以不用复制，我们只需要清理好我们的海克斯康程序，只需要复制我们经作弊器之下的，比方说我们下面所有的，直接点击复制 ctrl c， 然后通过窗口转换到我们测量程序二，然后这里把我们元素这里，然后复制黏贴过来。 因为我们海克斯康那边他是按照我们测针的排列来进行完成的，所以说我们也可以对他进行控制组，把他按照每一个测针不同的测针创建成一个一个一个组，我们就打比方的 把它全部创建成组，就是一个测零，一个测零，我们可以打开我们海克斯康程序，看看它哪个点起始，然后就把它创建成一个组，它就是一个测针，包括我们后面的安全五项，这些东西也是要自己来进行设置的，包括我们特性也可以按照这种方式来自己来进行重新评价一下， 就是我们比较便利的就是我们的元素就是跟海格斯康保持一致，把它给引用过来了之后，然后特性再自己评价一下，安全五项自己自安全五项自己设置一下，然后也能节省一番功夫，但是看每个人的个人习惯嘛，这个就是海格斯康转菜丝的一个啊，软件的程序，软件的一个过程， 大家可以再理解一下。
02:06查看AI文稿AI文稿你知道如何用卡洛斯软件通过 cad 模型进行脱机编程吗？现在跟随蔡思明星讲师的讲解来查龙补缺吧！前几期的内容不知道大家掌握如何，欢迎大家继续在评论区留言，说出自己的困惑。视频制作不易，建议收藏再看 这节课我们给大家介绍一下怎么用 eclipse 软件通过 cd 模型来做拖机编程。那首先我们得把 cd 文件导进来，选对模型格式。模型导入后，我们就可以直接从模型上提取元素来建立坐标系了。比如说用定一点这功能，在模型上找个合适的位置点一下， 一个点元素就创建好了。原元素也一样，在需要的地方点一下，软件就能自动生成一个原。有了这些基础元素，我们就可以开始建立坐标系了，根据你选中的元素，把它们放到坐标系里合适的位置上，一个合理的坐标系就搭好了。 坐标系建完，下一步是设置安全平面，这里有个很方便的功能，可以直接从 cad 模型里提取安全平面，然后我们测试一下边界距离，确保安全点确定就完成了。 接下来就是根据图纸要求，在模型上提取我们需要测量的元素了。比如提取一个圆，然后把它的直径作为一个特性输出，给他设置好上下公差和名字，这样一个简单的特性输出就做好了。 当然除了单个元素的特性，我们还可以测量元素之间的关系，比如尺寸距离。举个例子，我们可以输出图纸上原三和原四在 y 方向上的距离。所有图纸要求的特性都输出完成后，我们就要来设置报告了， 在复合输出报告里选择需要的报告模板，比如菜丝的标准模板就挺常用的。模板选好之后，我们还得仔细检查一下程序，比如在程序元素编辑里，我们可以检查原元素的安全五项， 在移动设置里确认安全平面、安全距离、回退距离这些参数对不对。同时别忘了在探针系统里检查一下探针和测针的配置，全部检查确认无误之后，这个程序就可以拿到机器上实际运行了。
619蔡司工业质量商城官方号
02:00查看AI文稿AI文稿你手中的 klipso 软件是否还停留在能用就行的阶段？但其实这些看似繁琐的界面元素都是为了帮助你更高效的完成测量任务。别担心，让我们跟着蔡司明星讲师的讲解一起查漏补缺。关于 klipso， 大家肯定还有许多的疑问，欢迎大家在评论区里面评论，视频制作不易，还请大家收藏再看 这边开始咱们这节课主要讲的是 click 界面介绍。首先是菜单栏，菜单栏中包括了 click 软件的所有基本操作命令，例如元素菜单栏、尺寸菜单栏以及系统设置相对应的菜单栏。菜单栏的下方是工具栏， 工具栏中的图标可以帮助操作者快速执行相应的命令，例如启动测量程序、手动安装探针、 自动安装探针等相对应的快速操作命令。在工具栏的下方是测量阶段，可以实时显示测量程序所处的阶段，方便操作者了解测量的进程。 在测量阶段的下方是测量设置，测量设置主要分为四个窗口，分别是 c、 m、 m 测量程序、特性以及元素。 这是测量人员常用的四个窗口，例如在 c、 m、 m 窗口中，探针系统主要用于校准探针和探针的增加以及删除等。测量程序窗口用于建立坐标系、建立安全平面以及报告的相应设置。最后是特性和元素窗口，主要用于编辑元素 以及输出相应的特性。在测量设置的右侧是 cad 窗口，主要用于显示 cad 模型或者是手动创建的线框图形。在 cad 窗口的下方是 cad 窗口的控制窗口，主要用于对 cad 窗口的相关设置，例如创建元素菜单栏、 显示模型和隐藏模型、显示测量视角等等相关设置。最后是工具栏，工具栏主要用于把常用的功能放置在工具栏中，方便操作者随时去调取，从而提高测量效率。
1312蔡司工业质量商城官方号

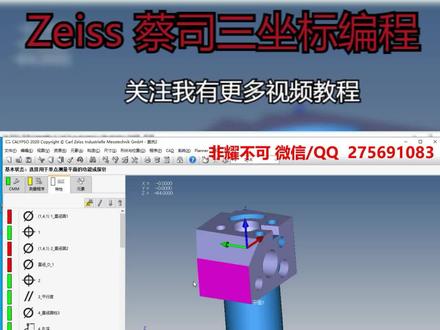

08:46查看AI文稿AI文稿大家好，今天呢我们来继续讲一下菜丝三坐标编程。今天我们根据评论区里的留言，给大家讲一下一些菜丝的基础操作，比如 有个留言说他要只检测其中一个尺寸，应该怎么办？首先呢我们有很多种方法啊。第一个，如果你是在运行中需要复测一个尺寸，比如说我运行完以后发现我的直径超了， 发现我的直径超了，我想单独在测一下，前提是零件没有动的情况下，单独在测，只测这一个特性应该怎么做？首先 右击找到这个元素， 然后呢我们用右击或者直接按 f 九一样的去再测量一遍，稍等我打开模拟给大家看一下， 右击 他再去测量这个元素。 这这个时候呢，如果你你觉得他有什么问题，比如说碰到真感了，会有异物了时候，你这个时 可以自己去观察一下，如果复测完以后都没有问题，再看一下直径好还是不好，如果不好那就是还是有问题了。 好，这是其中一个方法，就是只复测当前一个尺寸， 当然是任意尺寸啊，有可能这个面你觉得这个面打的有问题，你可以同样的方法，同样的方法啊， f 九它会自动再去测量这个面。 还有呢就是你只这一个程序，我只需要测量其中 一个直径，按呢就是运行当前选择 清除坐标系啊，这里呢可以，如果你零件动过，那就是手动坐标系，如果你有工装，就选择 这个程序名称的一个带 cnc 的去打一下坐标线，如果没动过，那就是杠当前坐标线确定只测这一个尺寸。 好，这个呢就是复测为合格测量，只测这一个尺寸。还有一个方法呢，就是我在评 就回的，可以用子子程序去做，就是我想这个尺寸单独做一个子程序这两个尺寸吧，然后再程序， 程序里呢有一个此程序，此程序里呢有个定义，把这个名称可以，他默认是让随意命名，命名一 确定，然后呢在运行界面随意啊，在运行界面这里呢，最下面下拉框有一个一，一呢就代表是这两，我们刚才选择的这两个尺寸，我们开始 确定，他呢就会去测量刚才我们选择的这个两个尺寸， 这个呢就是我们的此程序。 好，等我们测量完 就可以看到结果。这就是我们呃，三种方法吧，第一种是在没有动零件的情况下，只复测其中一个尺寸的时候，用 f 九右击直行也可以 这两种方法。第二种呢就是子承穴，第三种呢就是当前当前选择选择当前元素，这是这三种方法。还有一种方法就是 如果测量的时候我测量一半，哎，发现我撞针了，或者说有什么干涉，我停止了，但我呢又想继续测，比如说这两个尺寸我只测这两个，我其他尺寸并没有测， 我想继续把它全部完成，我又不想再去打一遍坐标系怎么办？然后再运行这里呢？当前坐标系选择全部勾，把这个去掉啊，这个坐标系都无所谓，把这个去掉， 零件不要动的，没动的前提下啊，清除已存在结果好确定， 他会呢把你所有的尺寸没有测量的能输出的呢，他都会给你测量一遍， 这个呢就是呃他一个，呃，这是一种叫做继续运行的方法吧， 可以省得你再去测量一遍坐标系，从头开始他已经测量过的元素呢，他不会再去测量，只是把没有的元素呢进行补齐。 这个呢快一点把模拟关掉，稍微快一点，然后我们看一下报告，是不是 是整个的程序报告， 你看一下他会把特性里你要输出的尺寸呢，全部生成报告， 全部生成为一份报告完整的报告。这个呢就是第四种方法，就是补全我没有运行完成的程序。 好，这四种方法呢，你可以灵活的去运用。好，今天呢就讲到这里，谢谢大家。如 如果你觉得刚才的视频还不错，对你有帮助的话，可以去关注我的公众号，里面有更多更详细的视频教程。视频清单我为大家整理好了，如果是刚入门的，可以根据学习计划表进行 一个实际操作模拟练习，这样呢可以让你快速上手，少走很多弯路。在日常工作中呢，给你提供最大的便利。 如果你对行为公差不了解，可以有行为公差结合三坐标的测量策略，给大家做了一系列教程，这些教程呢，可以让你从图纸的解析一直到三 标的实际使用做一个详细的分析。这一些高级教程我也做了一些整理，其中包括曲线、曲面等等这些高级应用，还有一些特殊案例做了一个特殊分析。 好，如果大家感兴趣的话，可以去关注我的公众号，谢谢大家。
691非耀不可

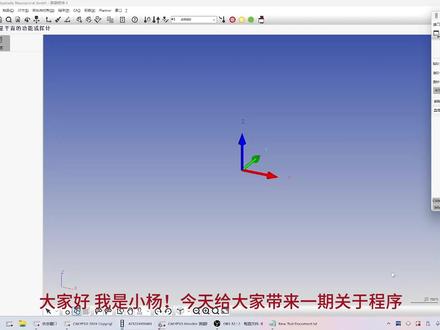

03:00查看AI文稿AI文稿大家好，我是小杨，今天给大家带来一期关于程序运行时提示弓箭摆放位置的视频教程，不知道大家有没有遇到过这些情况，由于检测员较多，在编程时需要提示弓箭的摆放，或者好久没测的弓箭送来检测，一时想不起怎么摆放， 那有没办法解决上面的问题呢？当然有的废话不多说，咱们实战走起，依旧拿教学模型做例子。首先简单的建个坐标系， 接下来我们就准备好弓箭摆放的照片，这里我就截取程序里面的摆放作为例子， 完了以后我们选择好保存的格式以及修改名称，这里最好是用数字或者字母，也为接下来第二种方法做个铺垫。然后第一种方法是点击程序为 cnc 启动定义的用户测量运行信息，点击选择， 然后选择刚刚保存的照片， 这样我们就可以在启动程序时点击用户信息，就可以看到弓箭的摆放位置了。 这个方法需要每次都点击用户信息有些麻烦，那还有没有更好的办法点击运行程序就能知道弓箭的摆放照片呢？答案是有的， 我们需要用到 bug， 也就是批处理文件， 接下来跟着我的步骤一步一步来， 首先我们点击测量程序所在的文件，然后新建一个 txt 文件，我这里提前写好了，就复制粘贴上去，详细的内容我放到视频上， 要注意这两个双引号要用空格隔开， 然后后面的 jpg， 这里的一二三就是刚刚保存好的照片的名字，不建议用中文，我在使用时遇到过乱码，完成之后我们就可以保存文件了，接下来我们就将刚刚保存的文件改成 bat 格式 好了，上面的步骤完成之后，我们就看看实际效果， 还行，这下运行程序时就可以提示我们弓箭摆放照片了。 好了，感谢观看，制作不易，如果大家学会了，别忘了给个赞鼓励一下呀！你们的支持就是我继续创作更多优质视频的最大动力。
310Amagi

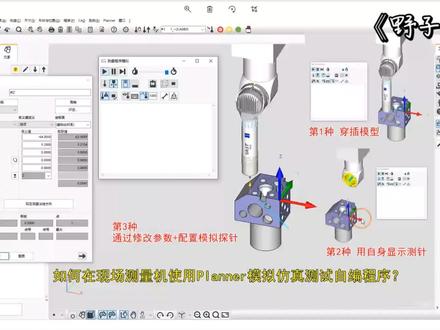

07:50查看AI文稿AI文稿好，然后呢今天来讲一个案例，讲一下这个如何在现场测量机使用模拟仿真测试四边程序啊，今天来讲一下这个案例哈， 然后呢在讲这个案例之前呢，我们现在有分了三种方法，第一种呢就是讲一下这个参差模型的，这个是我们使用这个拖机软件的时候都会出现这个 这个探针，看他的模型里面啊，那么这个问题呢已经出现了。第二种呢，就是说你们在公司测量机上面去编程机的时候呢，然后呢你仿真的时候，你是用四升的那个啊测针去仿真也可以，这是第二种 用四升显示测针这个方法。第三种就是通过修改参数加配置模拟探针 啊，这个呢就是你必须要来呃，这里来学习一下，如果你不学习一下的，你可能第三种方法你就不会使用，是吧？好，今天呢我们就来讲一节课呢，就是如何在现场测量机使用模拟仿真测试四边程序。 讲这个案例呢就很简单，就是有三种，第一种呢就是我们啊新手包括小白使用的时候呢，都会出现啊，探索模型这一块需要设置参数是吧？ 啊，这个呢你就需要来学习就会。呃，第三种方法呢就会使用啊，第二种呢就是你 不使用这个啊，四配的这个模拟探针，还有这个测头，然后直接用四十的那个显置探测针来吸仿针也可以。好，现在呢我们进入软件操作。好，现在呢我已经导入这个三星触摸，然后给给你们 测试一下哈。首先呢第一个，呃，我就打开这个模拟打开来。好， 这是第一种，第一种呢就是直接是使用它这个显示测的这个功能，就是我们在公司里面编的程序，是吧？ 你如果说你想要仿真一下也可以，但是呢一般我们仿真的话主要是故障检测，就是故障障碍，主要是仿真一下你编的程序那个路径，包括你踩的那个元素有没有，呃设置有没有错误，就是用这个碰 动荡障碍就会显示一堆列表，就会出现那个出错，出错了你去修修改那个路径。你如果是想做一个专职编程，呃一个工程师的话，你肯定会经历这个场面的， 必须要会这些功能的，你如果不会的话，你可能就会呃出现很多问题，因为你在 公司里面做这个专业的时候呢，你可能啊不太方便去配这个模拟探针啊，你设置探送，但是呢你在这个这里面去探针库里面配的那个探针啊，包括那些跟你那个现场测量机 这个托机编程去仿真的时候呢，还是会有一点点差异啊，这是我个人的经验来讲，会有一点点差异。我们正常的话一般都是用这个显示探针啊，一个碰撞 啊障碍这两个辅助来去检查就可以了啊，这是第一种方法，第一种方法呢他就不会看到这个探头，只看到一个针。如果说你是选择这个这个模式的话， 那么呢你就必须要配置参数啊，要是呃加上这个配置，那个模拟探针还有设置参数比较麻烦，是吧？ 啊？这样太麻烦了，太麻烦了，我们就直接用这个啊，我们就在这个上面踩一点嘛，是吧？比如说我踩一个点啊，踩一个点呢，之后呢他就会很正常的踩点很正常踩点是吧？很正常踩点 啊，如果说我在这个侧面踩点也是很正常的踩点是吧？啊，这是第一种方法， 就我们就可以用它自身的一个测针，就不需要去配置那个模拟探针，呃，很麻烦那种对于新手和小白的话你可以这样子去动就可以了， 包括栈子编程工程师的话也是要这样子操作的，因为你自己在公司里面去配这个针，呃，万一你仿真到时候出错了，呃或者仿真老是风障有障碍，有问题你修修改起来会很麻烦。我一般通用的话是用这个啊，这两个就可以了 啊，然后呢第二种好，第二种呢？我们就是刚刚呃，就是刚刚讲的就是第二种。第一种呢叉叉模型，叉叉模型的话比如说啊，我现在用它这个 用他这个马术啊，我直接在这上面踩点啊，他这个探头侧头全部已经穿戴了模型了，这个呢你就需要来学习一下啊，然后在导师里买买一套课程来学习一下，那么你呢你就这一块呢你就能解决这问题了 啊，如果有需要的粉丝和学员的话你就在个人主页上有一个个人的微信某某啊，联系到本人来学习更专业的一些知识啊，就能解决的问题啊。现在呢我们来再来看下一个。 好，现在我们再来测试一下啊，刚刚已经那届学员已经学过的的， 他们已经呃已经学会的那个方法。好，现在呢我们再来测试一下，我们就直接用这个显示探针的这种啊，加上探头的这种方式，这种呢就很直观的显示这个探头，还有这个 啊吸盘探针是吧？所以我们再测试一下，第一点在这上面踩点啊，这个呢就是很直观的显示。呃，前面说的是这个显示 测针的话，那么呢他那个就是说你，你不会啊，配置这个模拟探针还有这个特头的情况下就可以用这个 啊，加上这个碰撞障碍都可以啊，我在这上面踩点好，他在拖地里面呢啊，你肯定会有响声啊，你在真正在公司里面的那个编程的电脑里面是不会有这个声音的，因为他在电脑上肯定是声音已经把他啊去掉了的啊，没有声音的啊。 好，这呢就是如果说你要配置它这个这个模拟探针还有包括这个探头都要能配置 ok 的 话，你就来报个培训就能学习的更专业的一些东西。好，我们现在呢再看一下我这个大纲里面讲的什么东西。 好，我大纲里面就是开始第一节课呢，已经教了你那个模拟探针怎么配置啊？你如果是说买了这个基础的课程和高级的课程的话，那么你这节东西都 都会玩了啊，就是说要同行来来学习的就是呃，避免这种问题啊，因为这个问题的话有很多粉丝一些同行都反映的这问题，其实这个问题都啊都可以解决的哈，如果说你觉得 如果真的有需求想前系统进来学习一下，你可以来啊，买一套课程都可以啊，如果有真的有需要的粉丝呢，就在个人主页上有个个人的微信，某某某加上本人来学习更专业的知识啊。这个问题点呢，我就讲到这里了，如果。
34《野子》
09:57查看AI文稿AI文稿哈喽，大家好，这期视频呢，给大家讲一下三点投影，就是我们元素策略里面不是有一个投影吗？这功能该怎么去使用呢？我还是打开程序啊，树模打开， 然后我们先抽一个元素吧， 我们先抽一个圆看一下啊， 抽这个圆吧， 我们双击看一下策略啊，然后这里有一个投影，我们点击看一下啊，我们先打开这个三点啊，先讲一下这个三点投影， 嗯，这个就和海克斯康里面那个 样力点是差不多的啊，我们这个第二就是改下看，就是这个点呢，到这个圆他的一个边缘的一个距离吗？ 点数就是我们可以任意射吗？对吧？我们可以射五个，对吧？我们也可以射三个。这个角度就是我们可以自己去修改吗？就是这个点在哪个位置吗？这个第一呢，就是 这图是很清楚啊，就是这个我们踩样力点的这个面往下面深入多少毫米嘛？这个第三就是这个槽的一个深度嘛，我们先这样设置，看一下他会不会有问题啊？ 让他测一下我们这里就撞针了，对吧？这样设置肯定是不对的啊， 就是我们需要把这个圆给投影到这个平面上，你先测一个点看吧， 这个平面的 z 值是零，所以这个圆一它的 z 轴也得改成零啊，改成零的话，你看我们这个圆它抬上来了， 对吧？我们可以在这里去改一下啊，这里已经有了啊，就是他抬上来之后就是这个点，他会测到这个平面上，然后第一呢，就是往下面伸三毫米吗？ 这个第一呢，就是往下面伸三毫米吗？对吧？我们点确定就行了，然后这次在运行就可以了啊， 我们测的这三个点就相当于是一个约束平面嘛，对吧？把这个圆给它约束到这个我们测量的这个平面上面，嗯， 然后这样就 ok 了啊，然后我看一下， 这应该就没什么了啊，然后这边就是基础坐标器，就是投影到我们那个 相对于基础坐标系这个 x y y z z x 这个平面上面啊，第一我们已经讲过了，第三还是刚才那那个数值嘛，测量平面就是投影到我们测量的一个平面上，这个第一第三这都不讲了，然后这个投影到名义值， 这个我不太会啊，因为这个也不常用，大家可以交流一下吗？还有这个旋转投影演示啊，然后这边还有一个测量参考， 这个测量参考呢，就是海克斯康上面那个相对于吗？对吧？我们可以在这上面给他取一个点，哎，这里好像有个点二，对吧？对，我们先把这个 工作平面这个给他关掉吧。好吧，就是这个元素我们可以选择选择这个点二吗？ 因为他们两个的矢量方向都是 z 正嘛，就是根据点二的 z 轴的一个深度，我们去测量这个 圆一嘛，对吧？这里给他改成负二吧。好，确定，我们先测一下这个点二 点二偏了，负的零点零八八一，对吧？ 然后我们测一下这个圆一嘛，看一下它是不是根据这个点二的 v 轴的偏差，然后往下面去测这个圆一的深度的 名义值。负二实测就是负的二点零八八一，刚好和点二的 z 轴是对得上的啊。 我们还有一个，就是这里有一个主要方向啊，其实你用用过那个相对于这个就很容易理解啊，这个就是相对于那个点二的 x y 它的实际的偏差，我们用来去确定这个 圆一的位置吗？对吧？我们也可以用圆二，哎，对吧？圆一点二的这个 c 轴，然后我们可以用这个圆二的 y 轴和圆三的 x 轴来确定这个圆一的位置吗？ 然后这个就没有什么了啊，然后后面这个，然后这些功能不常用，我也不太会啊，大家可以交流一下嘛。 然后还有一个就是我们像这些鞋面上有一个圆，我们也也要用这个相对于，该怎么办呢？因为我们这个鞋面上它的圆，它的 z 轴我们是改不了的呗，对吧？ 完全抽一个元素吧，抽一个圆柱，抽一个圆嘛，我发现我们如果这么去改这一种的话，它是不对的，因为它这个矢量方向并不是正数，所以我们改某一个轴的话，它是不对的 啊，这个我们该怎么办呢？我们可以给他建一个辅助坐标系啊，然后抽取元素抽一个平面， 嗯，先把模拟关掉吧，然后简单给它定义一下策略啊。嗯，然后资源这里有一个其他，我们选择选择这个坐标系啊， 然后双击我们把这个平面给它设置成 z 轴嘛，然后 z 轴圆点，然后确定， 然后我们可以这里去给他手动的去换这个坐标系嘛，对吧？坐标系一嘛，我们这样去改他的深度就是可以的，他就上来了，深度是零就上来，如果是深度是负二的话， 他也下去了，对吧？然后还有一种方法，对吧？ 我们这样一个一个选是不是特别的麻烦？ 还有一个技巧就是我们这里有一个资源，这里有一个卫星元素预排列，对吧？我们这里坐标系呢，给他选到这个坐标系一上面就是我们后面所，就是我们后面抽取的元素呢， 他的坐标系就全都是这个坐标系一，对吧？我们抽一下看嘛，对吧？我抽两个看嘛？ 然后点击关闭，然后我们看一下啊，它坐标系全都是这个坐标系，而不是我们默认的这个基础坐标系，对吧？这也这也算是一个小技巧吧， 就是我们批量去点选的时候，我们不想用这个基础坐标系，想用我们这个 紫坐标系吧？也算是紫坐标系，对吧？想用这个坐标系，我们就可以在这资源这里有一个为元素预先排列啊，这里就是 预设置应用到窗口关闭为止，就是我们把这个窗窗口关闭掉，我们再去抽元素，它就是默认的一个坐标系了，我们看一下，对吧？ 然后关于这个三点投影就讲这么多吧，好吧，然后希望对大家的工作有一点帮助啊。
278李传庆
01:10查看AI文稿AI文稿excel 软件的 power 报告输出，别再只输出默认模板了，它远比你想的要强大，让我们有请蔡思明星讲师直接上干货！ 大家的评论我们都已经看到了，有一些复杂的问题我们后续会出视频来给大家解答，欢迎大家继续踊跃的评论。视频制作不易，还请大家收藏再看正边开始这节课，我们讲的是 power 报告类型介绍。首先点开复合输出报告，然后选择报告模板。第一个标准报告模板 是 calypso 软件的默认款，主打基础够用。第二个表格输出模板，能把多份报告集合在同一份报告中，横向对比同一尺寸在不同零部件的差异，省时省力。 第三个趋势报告，专搞数据统计，聚合多个零部件数据，输出统计学相关参数，如最小值、最大值 c p c p k 等。第四个图形报告，主要用于行为公差相关尺寸输出， 如圆度、平面度。同时操作中按住 control 键，即可精准显示某一点的偏差值。
1566蔡司工业质量商城官方号

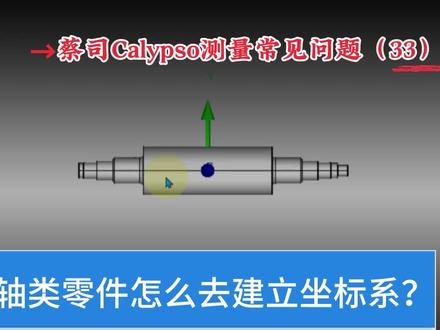

02:45查看AI文稿AI文稿轴类零件怎么去测建立坐标系？那比如说我们这里是个轴类的零件，那他本身就是一个回转体，就假如说他周围没有他的侧面，没有任何的槽或者是孔的话，就是他本身这个回转体，我们去建立坐标系的时候， 他就不像我们标准的那个三二一法，就是有什么平面啊，直线或者是两个圆，这种就是空间旋转和平面旋转，那我们本身这个回转体他就是可以绕着一个轴轴去旋转的，所以说我们去建立坐标系的时候， 就是需要一个空间旋转，再加三个圆点就可以了，那我们的这个平面旋转就可以不需要了。那我们一般来说就是我们的这个轴力零件，他一般都是以这个圆柱去做空间旋转的，因为他的基准一般都是 圆柱，一般是圆柱做个主基准，然后其中的一个端面，就比如说测一个面或者一个点，可以做一个 原点。然后我们去建立坐标系的时候，我们可以看这个圆柱取的这个方向，就是我要看这个圆柱我取的时候是正方向还是负方向，就假如说它是 f 正方向，那我们去建立坐标系的时候，就是直接去建立这个 圆柱，就是圆柱，它可以定一个空间旋转的方向。还有就是两个圆点，就 y z 圆点，然后 x 方向，然后这个平面呢？平面我们只可以确定一个圆点就行了，只要确定一个 x 的 一个圆点就行了， 这样的话坐标系就相当于是我们的这个平面旋转就没有了。平面旋转的话，就是相当于是跟机器的这个方向，按照机器的方向，然后我们去设置它的策略的时候，就是要注意，如果说我们是数值去打的话，可能只能打到上半部分，就是我如果说我们转角度去打的话，叫 去看他这个角度的范围，去调整一下角度的范围，这个就是回转体，就是我们建立坐标系的时候，第二步的这个平面旋转是可以省略掉的。 但是如果说我们这个旁边就是他的侧面，假如说有个圆或者是有一个这个槽，就比如说我有一个这个槽， 或者是我的侧面有个圆，那我如果说我要侧这个地方，我这个地方也要侧的话，那我们就不能省去这个平面旋转了。形转这个平面旋转的第二步就是我们坐标系的这一步，这个坐标系的平面旋转就要用这个 大圆柱的中心和这个槽中心的方向，或者是跟这个圆的方向去做这个平面旋转的方向，如果说它本身是个回转体的话，那我们第二步的那个平面旋转就可以省略掉的。
1250三坐标培训与检测
03:21查看AI文稿AI文稿有网友问蔡司软件里面的这个报告他怎么自动保存？那我们正常如果说不做任何设置的话，我们运行完这个程序的话， 它的一个结果只会刷新出来，但是它的报告是不会给我们自动保存到我们输入的一个位置的。就比如说我们刷新然后出了一个报告之后，它只会出一个报告的一个结果， 只会出一个结果，那我们可以手动给它打印，或者说手动给它导成 pdf 都可以导出来。那如果说我想报告里面它能够自动保存的话， 设置的话也很简单，设置的话就是我们在测量程序这里找到符合输出报告这些，然后它这里就是我们输入的一个报告， 就比如说我们输入是这个报告，然后把这个打印给它勾上，然后这里去修改它的一个保存路径和保存的一个名字。首先我们要保存， 如果是用的是这个报告的话，我们就把这个输出变量名给它勾上，然后这里目录，这里选择目录，这里就是输出我们的一个保存位置，也就是我这个报告要保存到哪个文件夹里面， 那比如说我保存到这个新建的文件夹里面，然后它会弹出一个含有 pdf 的 一个后缀，这个时候我们可以直接点否， 因为我们 pdf 后缀就是我这个报告的这个一个格式，最后是要有个 pdf 的 一个后缀的，那我现在没有设置完，我可以直接点否，等最后设置完了之后，我再加一个这个后缀就行， 然后这个目录就是修改我们这个保存位置，然后这个报告表头区域就是设置我的一个报告的一个保存名字， 也说我这个报告以什么去命名，他这里面默认有一些参数，就比如说我想这个报告以我们的这个公建名，或者是公建号，或者是图号，或者是订单号等等， 或者是我的操作者啊，这些在这里可以选择，他是按照我们自动锁紧的这个名字去生成的，或者是以这个测量程序有，因为有时我们可能测量程序名就是以零件名字命名的，就比如说我们点一个测量程序名， 然后如果说还想要其他的，就比如说我想要一个日期，然后假如说我还想要一个时间，那你可以选择这个时间，包括这个工件号也是它是低解号零件，比如工件号最后设置完了之后， 我们再在这个最后面加一个后缀，就 pdf 的 后缀，这个就是它的一个路径，包括它的一个样式，就是保存这个报告的一个名字的样式。那我们点了确定之后， 再次运行程序的时候，它就会把报告自动保存到我们的一个路径里面去。 就比如说我们这个是打的报告，然后他的这个报告就会自动保存到我们的这一个 设置的这个文件夹里面，这个就是报告的一个自动保保存。
215三坐标培训与检测

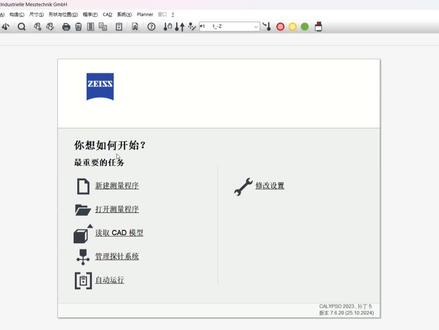

05:33查看AI文稿AI文稿hello， 大家好，今天给大家带来一期 clepsy 软件，怎么去修改我们元素默认的测量策略？我们先打开一个程序吧， 这边有我抽取的这个元，我们先看一下它的策略， 我们用的是原路径，然后五十个点扫描嘛，我们想让他默认是打点，我们该去怎么调整呢？包括这些平面，我们想让他用网格或者是多一线的形式， 全部给他改成默认的，这样会大大减少我们的工作量。嗯，就是在资源这里有一个保存，保存获取默认，然后选择我们的策略， 嗯，这里呢就勾选激活就行了，这个单点就是一个点吗？我们就不需要去改了， 然后我们通常就是直线平面、圆圆处这些经常用到的一些元素，我们可以给他设置一下，然后点这个小扳手，我这里就是一个直线路径吗？ 这里可以给他调整点数，是打点还是说扫描吗？然后就点击确认这个平面呢？ 可以根据我们实际测量的。弓箭嘛，我们看是要用网格还是多一线，还说这个圆环还是多一线组。嗯，我个人习惯用这个网格，我们就设置成网格嘛， 这边点点数，我们给他设置一百个吧，然后就是扫描嘛， 这边距离我们就设个一毫米，这个距离就是边界距离嘛，就是边界离这个模型还有一毫米，设两毫米吧，然后点回车嘛，然后这边 就点确定，这个平面的默认策略就选完了，然后这边有一个圆， 我们测圆的话是要螺旋还是圆路径？测圆一般就是就是这一个圆路径啊，我们点数就设五十个，如果打点的话就是四个、六个、八个嘛，对 吧？然后点击确定 这个圆柱的话，我们可以用两两个结圆，或者是两个结圆嘛，对吧？或者是这个直线路径， 一般就用这个原路径啊，然后每层点数是四个，我们可以给他打点，也可以去直接就是默认就是扫描吗？五十个点，然后这个角度范围呢？嗯，最少是要打到三百八的啊， 因为我们扫描一圈的话，它会有天气，然后点击确定，然后确定就好了。我们这边直接抽一个平面看吧， 放在后面啊，它这个路径就默认的，就给我们调整好了，这边来抽一个圆。 哎，这树模这感觉不太对呢，我们先抽圆吧，这里圆路径就是五十个点嘛， 然后点击确定这个树模， 像这种树模上面如果它是一个圆，这边它显示的不是一个圆，就是我们这个 没有点击修复啊，我们这里 cad， 这里 cad 文件这里有一个自动修复，然后给它缝合一下，它就变成就 ok 了。应该 啊，现在就好了，现在圆就是一个圆了。 然后呢？就这个资源里面这个保存读取默认这个方法呢？ 嗯，可以在我们编程上减少很多时间，然后提高我们的工作效率嘛，当然我们也会减少我们的人的工作量嘛，这个路径什么的就根据我们实际测量的弓箭去， 就根据我们实际测量的弓箭去调整嘛。好啦，这个就介绍到这里。
155李传庆

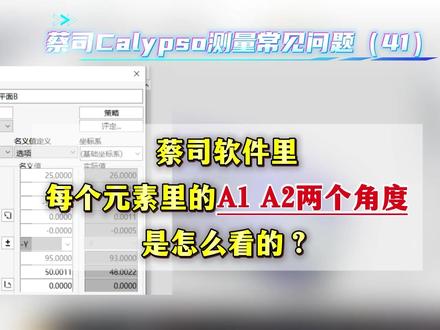

02:32查看AI文稿AI文稿有网友问蔡司软件里面，他每个元素里面的这个 a 一 a 二这两个到底是什么意思？到底怎么去看他？或者说这两个角度有什么作用？ 那首先我们要知道这两个 a 一 a 二分别代表他的两个投影角度，然后我们在评价尺寸的时候，他可以直接勾选，或者在尺寸角度里面，这两个投影角一和投影角二分别就对应的这个元素的这个 a 一 和 a 二这两个角度， 头型角一和头型角二，那我们这个两个角度 a 一 和 a 二到底怎么去看它？比如说它这个 a 一 为什么是三十度， a 二为什么是零度？那我们要怎么去看它？首先我们要知道从 a 一 a 二这里， 它这里会有一个平面，就是比如说 a 一， 它有个 x z 平面，如果说它是 x z 平面的话，就代表我要从 y 方向去看这个 圆柱，就比如说我们怎么去看 a 一 的话，它现在 a 一 是 x z， 那 我们可以把试图转成 y 方向，比如说转成 y 正方向或者是 y 负方向也可以看，比如说我们转成 y 正方向之后， 然后它的这个三十度就代表它的这个圆柱的这个尺量方向和我们的这个 后面这个轴就是 z 轴的一个夹角跟坐标系，它是参照的是基础坐标系，所以说它的这个 z 轴就是按照基础坐标系来说，我现在这个圆柱的轴向是这个斜方向的，那它跟这个机器跟这个基础坐标系的这个 z 轴就是存在一个三十度的一个夹角，这个就代表 a 一， 那它的 a 二也是一样，它的 a 二是 y 和 z 的 一个角度，就代表我们要从 x 方向去看， 然后我们从 x 方向去看，它还是它的一个水量放水量轴和这个 g 处坐标系的 z 轴之间的一个角度，那我们从这个方向看这个圆柱他是数值的，因为他这个这个，他这个元素坐标系可以看到他，他可以看得到他是数值的，那他跟这个基础坐标系的 z 轴是同一个方向，所以他所以说他是零度的关系，他没有夹角， 这个就是 a 一 和 a 二分别从哪个方向去看，然后去跟后面这个轴的一个角度，就是 a 一 a 二的两个角度。
635三坐标培训与检测
07:20

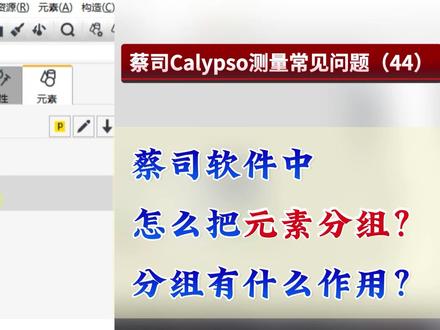

03:19查看AI文稿AI文稿有网友问，在菜丝软件里面怎么把这些元素像这样去分组，然后分组有什么作用？那正常我们分组的话，一般都是用一个面一个面的去分组的， 或者就是把一些相同规则的一些元素放到一个组里面，那正常来说我们都是一个面一个面去分组，就比如说我这个上面 z 正都是 z 正这个面上所有的元素，那 y 负的话就是 y 方向的这个面所有的元素， 那他的分组方法也很简单，就是我们只要正常来说，我们没有分组的情况下，他都是这样子的，就是每个元素都是叠在一起的。那我如果说我要分组的话，就比如说我想把一些元素 创建一个组，比如说这个是坐标系的一个元素，我可以把它选中，然后创建组，然后这个组的名字我们可以起一个名字，比如说它是坐标系， 然后这些元素它都是在上面的这个面上的，那么也可以选中，然后直接创建右击创建组，然后可以把这个组起个名缀， 比如它是 z 正方向的，那它这里就会有一个 z 正的这个组的名缀。那这个创建了组之后，它到底有什么作用呢？ 跟没有创建组来说，对我们程序有没有有没有什么影响？其实对于我们程序来说，他不管是运行程序还是说 测量结果，他都是没有任何影响的。他创建组的话，主要就是第一个创建组之后，我这个程序看起来简洁一些，就没有那么多的元素。然后另一个就是在我们去检查安全五项的时候，我们设定了这个组之后， 我们去检查这些安全五项，就比如说我去设置它的安全平面的时候，那我们只要改一下这个组的方向就行了。比如说，比如说我现在这里面所有的元素， z 正上面所有的元素都是 z 正方向的，那我只要改一下 c、 p、 z 正， 然后 y 负方向所有的元素，我的安全平面应该是 y 负方向的，那直接改成 y 负，它下面在 y 负这个组下面所有的元素都会统一变成 y 负，那像这个的话也是直接改成 x 正，它会统一变过来，那这个就是 x 负。 一个是我们安全平面，或者是我们的探探针，就是方便我们去修改安全五项。就像我们 z 正用的 a 零、 b 零这个针去测量， 那如果说我们是另一个方向的，就假如说它是 y 负方向的，那我可以用其他的针，就比如说用哪一个角度的针改一个角度之后，它后这个元素就会统一变更过来， 就比如说我改成二号角度，那它所有的元素都会变成二号角度，这是 y、 f 的 这个组里面的。所以说改了组之后，我们更容易去修改安全五项，这个就是创建组和这个组的一个功能。
87三坐标培训与检测
04:041884Fiona陪你备孕运动
01:01查看AI文稿AI文稿一分钟带您掌握 calips 软件中常见的两种坐标系类型，让我们有请蔡慈明星讲师直接上干货，大家对于课程有不理解的地方，欢迎在评论区评论。视频制作不易，建议收藏再看 这边开始！今天我们来介绍一下 calipso 软件中常见的两种坐标系类型。在 calipso 软件中，所有元素默认使用直角坐标系，也就是尼卡尔坐标系。 举个例子，原三的位置默认用 x、 y、 c 坐标来表示，要切换到其他坐标系，操作很简单，打开元素，点击上方的显示按钮，然后选择迪卡尔坐标系或圆柱坐标系。 圆柱坐标系也通常叫做极坐标系。最后点击确定，切换后，你会看到原三的显示方式改变了，从原来的 x、 y、 c 变为了 r 角度 h， 也就是我们常说的极近，极角极高。这样我们就能在不同的坐标系下显示元素，方便测量和分析啦！
385蔡司工业质量商城官方号
