首先我们用我们的天秤日帐来算一下这个阴影部分，这阴影部分呢一共呢分为两种情况，一种呢是周边的建筑对我们这个建筑产生的影响，比如我们现在的这个目标厂房，在他的南侧有一栋二十四米高的，在他的 东南侧有一栋三十米高的，那我们呢要测算一下这两栋建筑对我们的建筑是否有阴影遮挡。然后另外呢我们在屋顶上呢有一些楼梯间，以及呢像这种水箱或者是圆形的管管道，或者一些呃其他形状的一些障碍物，那我们要进行一个阴影的测量，那首先呢我们先从一个总体规划的角度去进行了这两栋建筑，看对我们这个建筑是否有影响， 这个呢我们用用到了我们这个阴影轮廓。首先呢我们要呃对建筑的一个高度进行一个输入，我们目前的这个厂房呢是高十六米，然后呢这两栋高呢有二十四米，一个三十米，那我们想象我们要以屋顶作为一个他的零标高，相对的一个零标高，那我这个建筑的高度呢其实就相当于是二十四米减去十六米 的一个高度，那我这个呢就是一个三十米减去十六米的高度，那我们呢输建筑高度，他的快捷键就是这个几个首字母的拼音，然后选择这个，那我们二十四减十六呢就是八米高， 他就会变颜色，然后这边呢这个呢就是三十减十六，那就是十四米高。然后我们再进行一个阴影模式，好开始选择，然后呢我们要选择我们相应的地点，然后呢嗯，规范写的是冬至日上午九点到下午三点， 那我们就可以看出，那实际上呢，我们这一栋厂房呢，对，我们这个呢有一部分的阴影遮挡，也就说我们这一部分这个阴影内呢就不能进行一个组建的布置，那我们接下来呢看我们自身的一个厂房内的一个阴影， 我们先看一下有这些遮挡物，女儿墙高一点五米，然后楼梯间 a 是二点四，然后呢这里，是啊，这个写错了，那这个就是 d 吧， 这个 b 高二点八， c 高三点二，然后有一个圆形的水箱是高一点四，直径是一米，那我们看一下这些遮挡物，首先呢我们打开我们的日影棒，嗯，选择地方，然后九点到下午五点，然后计算间隔线六十分钟，位置正日影，然后计算高度呢，我们选择一米的一米的棍子， 那就是一米到一米，然后间隔是一米，这个呢就是我们一米的分子，就是从九点，然后一直到下午三点，因为我们时间间隔是六十分钟， 然后我们把这个拿出来作为一个标准的组件，然后我们开始算女儿墙高一点五米，那就是他对屋面来说的话，他的高度是一一点五，那我们就要把这个呢，这个是一米的棍子，那我们就相当于是一个一点五米的棍子，就要把它扩大到一米五一点五倍。然后呢我的女儿墙的阴影呢，实际上就是这一部分，就是他的阴影 换一个颜色，这个部分就是这一段，就是这一段女儿墙的阴影落在落在屋顶上的一个阴影，那我们接下来呢把其他女儿 部分也要算出来，那我们继续平移，就是相当于有很多个棍子在这里的啊，这里也有，这里也有，那我这边的话呢，他就没有阴影，然后这边的阴影呢就是这个棍子和这个棍子连接的这里的阴影， 然后这边的一根墙的阴影呢，就是这样子的，那我们再看楼梯间高是两点四米，那我们要借给是一个一米的棍子，那我们将这个一米的棍子呢进行一个 两点四，那就是二点四倍，我们放到他每一个角上，让我们再进行每一个角位的连接， 其实应该是这样的，我们将我们这个女儿墙的阴影连起来，就说这个部分他就是阴影，你们大家可以看一下这个面，我们这个楼梯间的这一个面，我们就可以当成很多个棍子连起来，就是这样，这里有一根一根一根有很多棍子，他们的外边缘连起来，那就是这样的一条阴影线。 然后呢我这里也是要有个女儿强的高度的，这里头也是有个女儿强的，那我其实他的阴影应该是这样去连接这条线，那他们叠加出来的应该这个这个就是我们整个的阴影范围。那还有这边我们看一下 u d c 是高三点二，那我们就要将他扩大到一个三点二， 是这样的，然后呢再把正面连起来，这个阴影范围内都是不能涂的，然后低了高二点八， 这个是二点八，他呢因为我们已经算了其他建筑对他有遮挡，他其实他的阴影也是完全在阴影范围内，那我们看一下这个圆形的这个低，他有没有在他是高一点四米，那我们还是拿这个标准的一，然后呢我们把它放大一点四倍，这个就是他那圆形呢？其实他就相当于很多个一米的棍子，然后呢连成了一个圆，那我们 就这样去进行一个，去进行一个，我们把这个嗯点打开，那我们呢就这样子放，可以放很多很多个， 就是有很多的棍子，那我们的阴影呢其实就已经出来了，这一块呢就是我们的一个阴影，这里就是如果你放的棍子越多，他其实呢会更加的圆润， 这样的话这里就是我们的一个阴影区域，那也就是说我们现在中间的这个区域呢是没有被阴影遮挡的，那我们中间呢就是可以进行一个组建的布置。

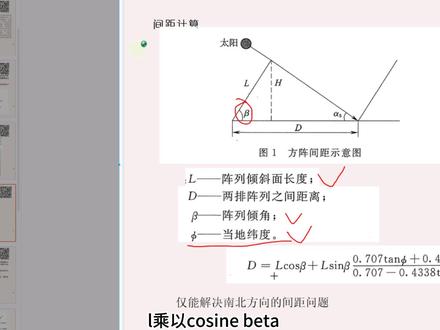

l 乘以 cosin bat， 这是 l 值，我们有，对吧？ cosin bat 是不是等于这一段？嗯吧，等于，嗯，好吧，这段我们是不是就是公式的这一段，对不对？ 对不对？所以说这个 d， 你看这个公式啊，他给的这个 d 啊，他已经给了这个 d， 咱们就按照这个算就行了。这个大 d 我们是可以求来的，比如 l 这个值，我们有杯，他这个角我们也有。 l 乘以三人杯的，我们同样可以求出来。他捏外纬度，我们有，比如四十度呢，他捏四十度，我们计算器一把就按出来了，对吧？ 所以说这些值我们都会求来，也就是这个 d， 我们可以求出一个长数，对吧？长数，长数 a， 好吧，这个我们可以求出来，也就是说，哎，我们实际要求的这一段，其实就是这一段，对吧？因为这一段等于小恩呐，对吧？说这个 m 值就是这一块，这块很 很简单吧，没什么东西吧，对吧？这一块能听明白吗？对吧？所以说，但是这个公，这个，这块，这块仅仅解决了什么问题啊？仅解决了，哎，我这南北朝，也就是说，哎，我仅仅解决了这段的距离 m， 是吧？但是比如说 我这块有遮挡，我这段距离，我能算出来，我能算出来，对吧？对不对？能算出来吗？大家能不能算出来啊？会不会算？其实是不是少说了一点，就这个 r 乘以三，因为它 是不是等于这个这个 h， 所以这一块其实就等于 h， 看了吗？这一块就等于 h， 所以说这个 h 影响的影响的间距是多大多大，对吧？是乘以这个，呃，这个，这个，假如我们把这一一一 一嘎达吧，这嘎达，这，这嘎达，算上一个 k 乘以 k， 就是这个 h 乘以 k 是不等于这个 m， 对不对？所以说 h， 我们这个高度我们会算，一个组件在这戳着呢，是吧？他的 高度我们是不是会算，对不对？所以是会算，这个 k 我们也能会算，同理，如果这块有一个折打，他的高度是一米，那你就是一乘以 k 呗，对不对？一乘以 k 就是我们这段距离的，能听懂吗？听不懂就说啊，听不懂就说，对吧？其实就是简单的一个数学知识吗？数学知识吗？ 我真奇了怪了，我的笔为什么没有，对吧？再简单说一遍啊，就是这段，我们可以求出来，这段是 n， 这段是 m， b 就等于 n 加 m， 这个没有问题吧，对吧？简单的数学知识吗？完了， n 等于什么？ n 等于 l 乘以 cosin 倍的，对吧？对不对？这个 n 是不等于 l 乘以 cosin 倍的，是呢？等于 l 乘以塞音倍，对吧？ h 是不是 l 乘以赛引杯的？这是数学换算啊，这属于初中知识。所以说，你看 l 乘以靠塞杯的，所以说这个 l 乘以靠塞杯的就等于 n， 对吧？ 所以说 l 乘以三引杯的这一块等于什么？等于 h， 而 h 什么？ h 是我们这个组件这几个组件吧，前面的后边的高度， 这是 h， 就最高点跟最低点，它形成一个三角形，这是我们 h， 你说咱们算的是什么？算的是组件跟组件之间的间距，也就是说，我这个高的这个 h 影响的距离是我们要求的 m， 对吧？我们要求的矮， 而这一部分是等于 m， 对吧？我们把这一嘎达数，这一画圈，这个数 把它认为是一个系数 k， 因为这个就是一个系数 k， 他是不变的，因为只要你这个项目与确定这个纬度就定了，对吧？你说你在南京安一个光伏，跟在北京安装一个光伏，他的纬度不一样，所以说他的阴影的长度是不一样的，对吧？ 说这个 k， 但是你北京的这个只要你这个纬度确定了，你这个 k 是一定的，对吧？所以说其实他就是一个系数，也就是 h 乘以这个场数 k 就等于什么 m， 对吧？ 这 m 是我们要求的吧？这 a 是我们也有，所以说我只要知道这个 k， 是吧？这个场数 k 算出来了，我们还要知道这个障碍物这个高度，我们就知道这个阴影，这是我们要求的这个东西， 对不对？对吧？所以说你看我们通过这个东西就可以换算啊？换算就是我本来算的是组件，哎，对前排组件，对后排组件的遮挡 m， 是吧？但是假如说这块我有块墙呢？这有块墙 他被他遮挡的这一段我们会不会求，对吧？同理吗？假如这块是 h 撇，对吧？我们只需把这个 h 换成 h 撇不就行了吗？行了吗？对吧？ 这钱都不用换成，换成一个大树我们行不行？换成一个高楼行不行？我们是不是都可以算出来？他 真的是对我影响有多远？我能不能啊？行的扣一啊，行的扣一，三十多个人呢？我都不可能，至少我觉得这东西没没有难度吧？所以说，但是这个这个公式他不好，不好的点在哪呢？

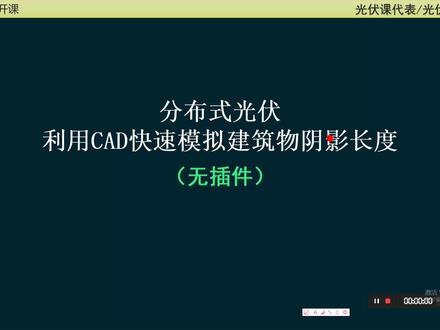

今天给大家分享一个知识点，我们的分布式功夫如何利用 cad 来快速模拟建筑物的阴影长度。 我们在进行互用或者是分布式光伏设计的时候，首先第一步就是把我们屋面的一些障碍物啊 的阴影进行模拟出来，然后我把这些阴影全部刨掉，剩下的部分才能进行一个组建的一个排布。那一般阴影怎么去模拟呢？我们实际设计的时候，一般会采用软件进行模拟，比如说像天真软件，草图大师，或者 pk 软件，或者 rabbit 软件，或者是 cid， 他有些插件等， 当然这些软件操作他有需要一定的基础的，所以今天给大家分享我们如何利用现有的这个 cad 的模块，嗯，来帮助快速估算完成我们建构筑物的一个硬长度啊。这里特别说明一下，这个课件 所演示的一个 cad 图纸啊，是网上收集的，并不是原创内容，如果想获取这个图纸，可以添加 pk 原微信来进行索取啊，这个大概就是图纸内容，给大家演示一下这个标该怎么去用 啊？首先我们打开我们的 cid 啊，这是我们的 cid， 这个就是图里面所有的内容，我们看看他有一大排命运玩的东西，他表示什么意思啊？ 这里边我们往那看啊，比如说这是零点五，这是一，这是一点五，这是二啊，这是什么意思呢？零点五表示的是维度，在零点五度的时候，一是表示一度的时候，一点五表示一点五度，就下边这个数字表示项目所在地的维度，我们就往后看啊，大家会看到这个随着数 啊逐步变大，后面这个影子是越来越长了啊，比如像到五十点四、五十四点五度的时候，影子已经这么长了。所以说我们 不同的维度啊，他所对的影子长度是不一样的，对于国内来讲就相当于越往北他的维度啊，越往北他的维度就越高，他的影子就越长。所以说我们只要能找到我们项目所在地的对应的维度，然后利用这个图啊，就可以快速的完成我们这个建筑物的一个阴影阴影模拟了。 我们再看一下里面那个图表示什么意思啊？我们先看啊，这边有几条线，一二三四五六七，这七条线表示什么意思呢？我们看看这七条线表示是七个时间，九点、十点、十一、十二、十三、十四、十五 啊，表示九点钟影子在这里，十点是在这里，十一、十二、十三、十四、十五影子的范围，我们看看他的条件啊。第一段话啊，本图所绘制的内容是东之日各维度下一米长数之线在地面上的图形范围。第一个关键词是东之日。为什么是东 冬至呢？就是因为我们在北半球，太阳离我们最远，冬至这一天影子是最长的，所以我们规范也是要求我们在冬至热的冬至这一天啊。真太阳池的九点到十五点之间，嗯，不能有阴影遮挡，所以下面那个九点、十点、十一点、十二点其实是指真太阳池，它不是北京时间， 对于太阳石和北京时间该怎么去换算，大家可以找一下，我的公开课里边讲过单独讲过这一点啊 啊，然后他的另外一个条件是在一米，他是个一米长的竖直线在地面上的投影范围。假如说我是这个水平面，水平面顶上我立了一根杆，这根杆的高度啊，刚好是一米出地面一米 啊啊，俯视图就这样，这是，这就是一根杆啊，他怎么去看呢？就相当于早上九点钟的时候，这根杆的影子是这样子的，在这里，十点的影子在这里， 十一在这里，十二在这里，比如下午三点的时候，影子在这里，就相当于随着我们的太阳的移动啊，他的影子是不断不断变化的，从九点钟在这里可能慢慢的往这个方向挪，再往这里，往这里，往这里，然后这个区，这个区线范围以内，包括是两边所夹的这个扇形范围以内啊， 那就是相当于我一天从早上九点到下午三点之间，我是这根杆他所对应的影子扫过的范围，那这个范围其实都是有阴影的，我们啊算的时候其实目的就是能找到他所对应的范围，然后把这个阴影范围，把这个他所对应的阴影进行跑掉。 我们直接演示演示一下这个土该怎么去用吗？假如说，假设我有一个乒乓球台，乒乓球台在地面上，那我想模拟一下我这个乒乓球台，他所呃在 在地面上的一个影子的一个范围，怎么去模拟啊？啊？我们先见一个举行啊，先见一个举行啊。假如说，啊，我这个举行，呃，不管是不是乒乓球台吧。假如说这个长度是十米，这个一个有一个十米长的， 呃，一个，呃，十米长和五米宽的一个， 嗯，你说一个平方球台也好或一个戏台也好，都无所谓啊啊，这是我们来看一看他的一个尺寸，尺寸标注啊，这里应该这个长度应该是十米啊，十米，然后这个 宽度应该是五米啊，我们来现在就来模拟他啊，假如说这个项目所在地我看是多少度？假如说我这个项目所在地是是是是二十九度吧，假如说他是二十九， 我把这个二十九度这个东西拿出来，假如说他二十九度啊，我我往往上放一下 二十九度总机用呢？我刚才我说了这一个影子就相当于他是这一个有一根立杆，有一根杆他所对应的影子，那我整个乒乓球台，我是不是可以认为啊？啊？整整个这个举举行的一个就这个东西可以认为是不是很多这个立杆 一个一个往后排，一个个往后排，我只要把这个，把这个影子范围啊全部放在立杆上，全部把它展现出来，就可以表达出我整个啊举行厕所这样的一个 才所出现那个影子的范围了。我们来操作演示一下啊，比如说这是从第一点开始啊，至于后边放多少点呢？ 怎么说呢？就说啊，我们先简单就讲一下，假如说我就随便放了，假如说我就认为，我就认为刚才说的这个，呃 啊，假如说有，我就认为这个是有无线跟杆子啊，把它合在一起的，那我们就来来看看，给他演示一下。要找到一个点， 我是不是可以这样认为啊？就相当于我这有无数跟是是有无数跟这个点，然后一直一直往后排，一直往后排他 所排来的一个结果，然后竖着也是一样，竖着，当然你愿意这样做也行，如果你不愿意做，其实对于这种标规整的情况，其实你也不用你直接找到啊，第一点，最后一点和中间点差不多了，当然你愿意在中间点全部把它布满，如果你愿意不满的话也没有问题 啊。然后下边也是一样， 比如说这样我们就可以找到，我们就可以找到我们原先他所对那个影的范围了，我们就拿一个线给他描出来，其实就是这根线 么哒 复制出来啊，这个这个里边这个矩形啊，这里边这个矩形就是我们一个一个一个矩形面啊，这个长度是五米宽度，是啊，长度是十米，宽度是五米，高度是一米啊，注意这个高度是一米 这个范围啊，就是这个一天中在九点到下午三点之间啊，这个一米高的这个 巨星结构，他所产生那个展现出了一个阴影范围就这么多。这样的话，我们在做图的时候，其实把这个东西全部抠出来，剩下的部分啊，我就可以安装我们的光伏组建了啊，这是刚才说的是比较 一米的情况，但是实际的情况我是不可能是都是一米啊，假如说我这个项目是一点五米，那他怎么办呢？那这个时候相当于我们刚才看了这个图啊，他是对应的是一米的时候他所产的阴影，如果是这个这个杆刚才说的这个 他是一点五米高，就说我们这个举行高度一点五米高，我就把它放大一点五倍就可以了，放大就我们采用 sc 这种命令， 放大一点五倍就这么大了，嗯，也可以用这个，用这个点的点这个缩放这个东西，你就调到一点五倍，那这个时候就相当于他是一点五倍的时候，他所对应的一个影的长度了啊。假如说我还是拿这个举行来给大家看啊，演示 找到第一点，那就是你一直往后排，一直往后排也行，我这边就简单了找三个点啊。 那这个时候我还是刚才一样，我把这个线外外框线边线给他拉出来 啊，其实就相当于这样子的， 那这根线呢？就是相当于，呃，这根线就是我刚才说的啊，假如说这根这个这个举行的基础啊，它高度是两米，那它对应的引的范围就是就是就是就是这个范围了，就是这个范围 啊，其实整个阴影模拟就这样就这样做出来。其实有这个东西还是比较简单的啊。但但是呢这里边还有个小问题，比如说像他在维度七点五，维度八，他没有七点六、七点七、七点八、七点九这种就小数点的度度数 啊。如果我们项目所在地啊，刚好是比如说七点七度或七点八度怎么办呢？那相当于在两个中间你找一个贴地呢，或者说你找一个稍微大一点的那个影子来进行模拟就可以了啊。因为这种啊，这种有限的东西，他不可能把所有的一个小数点的度数全部标记出来，这样的话其实也没有太大意义。我们进行估算的时候，其实只要能估算一个大 盖的一个东西就可以了啊，具体操作操作啊，大概就是这样操作的啊，这里边可能会有有人问这个问题啊，就是你这个阴影的时候，你为什么刚才你说啊，这个阴影范围之内框起来的才是才是这个影子，那为什么你直接为什么你不这样画呢？就这样。 那就有人有人问，可能为什么你不这样画，你非得在顶上画一条线的，这样是不是跟你实际图纸就不一样了 啊？这个给大家解释一下，就说刚才我说了，我们这个东西啊，其实相当于是一排树桩过去的，一排树桩过去的，我这里只是啊，这个点其实找的并不太多，假如说我把所有的点全部找到了，我们再看看它的结果，其实并不存在这个凹型的东西啊，比如说我 我我多放几个点啊， 假如说是无线的，无无线的密密度往后放，其实大家可以看到最终实现出的结果还是这样一条线啊，只是说你愿意放多少条线的问题。

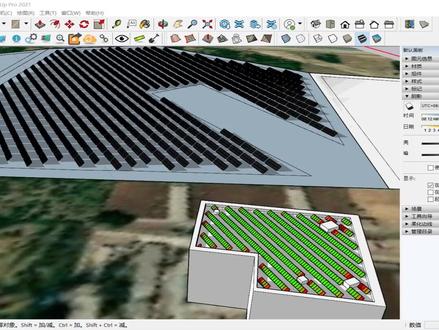

大家好，今天我讲一下，呃，怎么利用 h 六四这个插件来计算，呃，组建之间的这个行距，或者是阵列之间的这个间距啊，通过阴影的模拟和这个插件的一个计算，呃，怎么正确的合理的计算这个间距？ 嗯，这里就像大家看到的，我有一个屋顶的，呃，这个模拟，这里激活了他的阴影啊，呃，以及呢也有一个地面的电站的这种布置，怎么去正确的计算他的阴影？我来演示一下， 先把这些删掉。 开始呢，你需要具备几个？四个基础条件要计算这个间距，首先呢就是，呃你需要有一个这个模型啊，你画一个模型，第二个呢，当然这个模型你可以是自己， 呃，用这个草图创建的，或者是你可以是一个 dwg 导入的，或者是你通过测费的方式， 呃，无人机这个输出进来的啊，都可以啊。第二个呢就是你需要通过这个插件呢定位一下这个，呃，坐标轴，也就是通过这个按钮啊，定位一下这个坐标轴，意思就是说这个绿色的轴线是向北的， 那你这个房子是按照这个方位啊去来建设。呃他这个模型的，那第三个呢，就是最重要的就是你需要有一个地 位置的设定，那在这个 sketchup 这个软件的左下角呢，有一个地理位置的设定那，呃你可以通过这里手动设置位置，呃，手动输入他的一个经纬度的坐标 啊，然后，呃你设定好之后呢，呃，那你所在的方位也确定， 那第四个技术条件呢，就是你需要选择一个阴影的时间范围，那在右边这个面板中呢？呃，你有时间的这个模拟啊，你可以选择十二月二十二号或者是这个冬至日的时间，你可以模拟到这个下午的三点钟， 然后你可以再通过这个按钮激活这个阴影，你可以看这个阴影的显示啊，这是呃 前四个基础条件，那有了这几个基础条件之后呢，我们就可以通过爱吃了这个插件来设计了。第一步就是你点击添加组件，那我这里选择一个呃容积的啊，比如说我这里都需要输入他的厂商的英文名称，因为这个组建库呢 是一个全球共享的。呃，然后你再选择他的型号，那这个型号因为他关联了有他的尺寸 啊，所以你在计算这个阴影的间距时候，他根据他的尺寸，他的角度啊，都是要考虑进去的啊。我就先放纸第一块组件 作为一个呃基准的一个组建，那他会自动的捕捉你这个房子或者是地面的一个面，那这个组建的方位他默认的是正南正北的， 朝南的，也就是说你看到我这个轴是朝北的，也就是这个呃组建默认的是南北向的，朝南放置的，所以我因为我这个房子不是一个正南正北的。嗯，第二步呢，就是要去做计算这个间距， 那我要几个打开这个，嗯，这个按钮自动复制组件这里，那你通过几个条件的设定，他就会帮你计算兼具。那首先呢，我是设定一个 呃组建之间大概是两公分的一个呃压片的间距，然后他的角度是多少啊？我打算计算三十九度的时候，他距离地面的安装高度， 我们可能是二十公分或者是三十公分都可以，那么如果你是地面的话，呃 呃，你可以设定一个正列的方式啊。我这里是一个，比如说，呃，十二个组建两排啊，两组的这种形式，那么一组就是二十四块啊，但是在这个屋顶上呢，我就不设定这些参数了。嗯，那我设定了 这个角度，呃及组件的选型。有了这个太阳的阴影的时间点之后，我可以点一下这个计算，我要先选择这个面，然后先选择一下这个组件在哪个面上进行布置啊？选择这个面 点一下计算啊，你会看到他会呃算出一个三百厘米就三米的一个间距啊。当你调整这个印子时间，比如说你现在放到上午的早上的九点了， 九点零四分，嗯，我再点一下计算，他是一个六米的间距，也就根据你现在太阳的角度啊时间，他给你计算这个时间点的一个呃，应该有的一个相互之间 不遮挡时候的一个间距，那么现在我就是模拟一下这个下午三点的一个间距，那我点一下他是三百厘米，或者是你也可以根据你的呃自己需要的情况你手动设定一个间距 啊。我这里呢就采用了比如说他默认的一个计算出来间距，我们复制一下，看一下，点一下复制组件，那他会给我们有这样一个布置了 五百一十八个组件，然后呢二百八十二，呃，千瓦，呃，我这里他简化了显示，这样的话速度更快一些，你也可以点这个小眼睛恢复一个正常显示。 于发现他计算间距呢是根据前后排，他并不会计算呃，这个女儿墙或者一些遮挡物对他的阴影造成的间距影响，他只是计算组建本身前后排的，于发现这里他刚刚好 到了，他的影子没有遮到第二排，所以这是你们看到当我在减少的时间，他的影子就会就会向内减少，他刚刚好在三点钟 没有遮到第二排的组件，这是他这个阴影的这个计算。那当然如果我们要要考虑女儿强 的呃女儿强的阴影，那有的用户问我呢，我们能不能先把这个阴影的范围划分出来，不在那个阴影里边布置组建啊？呃，这里阿七六四呢，不用那么麻烦，就是你可以先把所有可利用的面 都给你布置上，然后呢他有一个功能，我们来看就是这个做浮照计算，他会计算你需要的组件，每一块组件所接受的浮照的量，然后呢会帮你自动进行筛选。怎么做呢？就是我先保存这个项目， 然后我点一下这个浮躁计算啊，这时候他会出现一个浮躁计算的一个啊，如果你没有跟踪系统，这就不用选跟踪系统，然后我选一下二维方式的显示，然后点一下浮躁计算， 这里插件就会当读取我刚刚选择当地地理位置的气象展数据。银川啊，因为我们插件里边是一个比较全的一个气象数据库， 那么这些气象数据库里面就有他的方位角啊，年复照的量啊这些参数。那我们看一下，就是他有两个筛选，第一个筛选的就是颜色啊，当我脱的高一点，比如说 一八三四，这里意思就是说所有组建在一八三四以上的是绿色接受的浮照在一千八百三十四小时以下的，它逐渐的变为深的颜色啊，比如说像红色啊 啊或者是橙色这种，那如果你想观察每一个组件他的浮照量，你可以点这个小放大镜的按钮，然后你把鼠标放在每一个组件上， 他就会给你显示了啊，一千八百一，这个是一千九百一十九啊，因为他有女儿强的遮挡，而一千八百三十八，那这时候你又可以用这个插件，嗯 做一个组建的筛选，那也就是说我希望保留在平均一千九百二十七 小时以上的这个组件在平均值以上的，那我就拖动这个筛选框，选到一千九百二十九，比如说他会自动筛选掉这些不符合条件的一些组件，那给你保留了四百六十块组件啊，原来是五百一十八块， 那所以你根据这个筛选，你可以拖动这个筛选框，保留你想要的，那这样呢，你也可以看到它的平均浮躁都是一个最佳 家的，你保留这些接受接受光照最好的这些组建啊这是，呃这种方式，那再一个呢，就是怎么样去输出这种，呃平面图呢？ 呃，就是你如果有了这种间距或布置好之后，呃二七六四呢，实际上可以帮你输出成，比如说按祖传布线的，呃这种，呃 主串布线的一个服饰图，或者是呢按一边气的分组的一个服饰图啊，比如说像这种，呃服饰图， 呃这个是怎么导出的呢？就是我们，呃可以在布置完之后把它导出到 h 六四在线端点一下，先保存一下导出，导出到在线端 点一下导出，那么打开在线版，他会打出一个网页端程序，这个网页端程序呢？你登录你的账号啊，你会发现我多了这个项目， 那这个项目呢？就是刚刚你设计的这个三维的，呃，这个选型，这个地理位置他帮你读过来了，以及呢，你这边三维的一个呃视图， 这里你如果想导出一个比较呃完整的一个呃 cd 的图呢？你 你可以做一个，比如说一边器的选择和和布线的设定啊。如果我这里，嗯，假如说我对他的进行一边去的设设计，我自己就我随便选一个一边去厂商啊，他这里配置了一个一边器，嗯，然后我还可以模拟 这个组件的一个主串的布线方式，那这里就呃其他视频上有奖，这就不讲具体怎么布线。嗯，布线好之后，那我可以在第六步这里导出一个 dxs 文件， 我可以按照呃逆变器，一个仕途 mppt， 一个仕途主串一个仕途，呃，不同的仕途导出这种不同的呃一个一个仕途。现在我打开它， 你发现比如说我这里是一个，嗯，因为我只有一个逆变器，所以他按照一个逆变器给我导出了，那下面有这个视图的名称，就是这个视图，我是呃按照 mppt 的一个视图， 或者是呢你有一个按照组建的视图，或者是你有模拟呃带这个主串的布线方式的一个视图。你如果是有，呃回流乡，如果有，当大型的地面电站了，如果你有回流乡，你如果有，呃逆变器， 呃，你也可以通过呃 hellios 在 sketchup 考读大师上这个布线的一些呃 应用啊，进行一个，呃阻串会留香一边气的一个布线模拟，那通过电缆的布线呢？你也可以输出成一个 dwg 的一个，呃布线的一个视图。 呃，那么这个插件怎么应用呢？就是大家可以在这个呃 i 七六四登录之后呢，你可以在这个 chop 插件啊下载我们的插件进行安装。那可能有的用户他不知道，呃 skytop 是什么，那 skytop 是一个三维的建模软件。呃，你可以在我们这个里边下载一个 skytop， 但是它是一个英文版的，呃，可能在在国内不太适用。 呃，你可以去呃下载一个，找一个中文版的，呃去下载安装。 嗯，再一个呢就是，呃，如果大家有想要下载一些案例，呃，可以访问这个 b 站的主页，然后呢加这个 qq， 是 qq 群，五二三一六九六九七这个 qq 群， 那么呃群里面有这个软件的安装包啊， skytew 软件或者是我们的插件。另外一个， 呃，使用我们的插件呢，需要注册一个账号，你可以登录这个 hilos 点 cn 啊这个这个页面，这个页面呢，你可以点一下试用 hilos pro， 他会到官方网站来，你会呃填入这个表格信息， 填入这个表格，你会收到一个带密码的邮件，那通过带密码的邮件呢， 你就可以呃在这里登录到这个软件中，登录软件之后呢，你就可以。呃下载插件也好啊，或者是用这个账号呃来使用 skytop 这个插件吧， 因为这个账号的话，这个插件的话，你需要登录你这个账号，这个插件后面的图标才会点亮啊，你才可以使用。这是以上我介介绍的内容，再见。

大家好，欢迎来到光学堂，我是讲师魏有果，咱们这讲是第一讲，利用这个四 k 七二八软件模拟这个第一名关乎镇定的一个阴影遮挡， 这个的主要目的是让大家学会这个，利用这个 cctr 软件啊，然后计算这个关火阵列的一个前后排进格。 下面咱们打开这个嗯，刮胡设计规划里面对这个阴影遮挡的一个要求， 嗯，这版是二零一二版本的，也是我们新型啊实施的这个版本， 嗯，咱们可以看到这个第七大点，七点二里面有一个关乎真点的布置的 一个要求，在第二十八页，咱们找到这个二十八页， 咱们可以看到这个七点二点二第一面光弧发电站的光弧，光弧方正布置也满足下列要求，嗯，第一点是固定式 布置的观湖镇店观湖组金安装方便，角已采用正朝南啊，相信这个大家都能够理解啊，主要是我们我们国家属于属于北半球，然后太阳的活动轨迹是北纬二十三点五到南纬的二十三点五， 所以他采用嗯，朝向正蓝的话是，嗯，这个光护板接受这个光照的话是是最大的。这个 第二点是观湖镇店京剧应保证每天的早上的九点钟到下午的三点钟啊，时装内前后左右互不遮挡。 嗯，他这里打了一个括号，这个是当地的真太阳使劲啊，这个真太阳使劲是区别于我们的这个北京使劲的， 然后这个真太阳的时间如何进行计算啊？咱们在这个软件模拟的时候会讲到， 咱们现在看一下这个，我们我们即将要模拟这个关火钉杖的一个 大概的一个信息。嗯，项目的类型是农光互补的，一般农光互补的这个场地都是啊，比较平躺的。 项目的长尺在这个湖北的金州金纬度北纬是三十点三二啊，东经一百一十二点二三度， 采用的这个倾斜角是最腰最优倾斜角是二十度光弧。 今年的布置方案是树下二层，嗯，二十六布置，也就是他的一个光伏支架，大约是五十二块板子。 啊。如何利用这个 cc 掐脖啊？计算这个前后排进去的，下面咱们打开这个啊 cc 掐脖软件， 我们先先把刚刚那个项目长子的一个信息在这个软件里面设置一下，咱们先找到这个，嗯， 窗口里面有一个模型信息，我们可以看到这里有一个地理位置，地理位置就对应我们的项目长尺的一个啊，经纬度咱们可以一个手动的设置 啊，这里已经那个啊，纬度的话我们，嗯，我们改一下，纬度是三十二点三二 上，十二点上，复制一下 今东京市幺幺二点二三， 确定一下这个经纬度就设置好了，咱们把它嗯关掉。 然后咱们画一个地平， 假如这块地坪就是这个，呃，一般农田咱们稍微画大一点， 给他一个厚度大概是两百， 咱们给他这个表面上铺一个材质，比如说这个 绿色的吧，绿色的比较养眼一点。嗯，这个人造草皮 附上。嗯，这这一块的话，咱们定的话，这块就是这个基本的龙亭，这个换为，然后咱们把这个，嗯方向设置一下， 我们看到这里有一个工具，这里有一个设置北极的工具，咱们把这个南北向上设置一下，我们找到以这个为圆点， 你看我们在转动的过程中，他的影子的范围也是随着我们这个转动的，我们把这个方向设置成北， 也是我们对应的一个上北下南，左西右东，这个场地 就设置好了。下面咱们来绘制这个光弧正面。 我们先看一下我们选用的这个这款主镜的一个，嗯，大概情况我们选用。

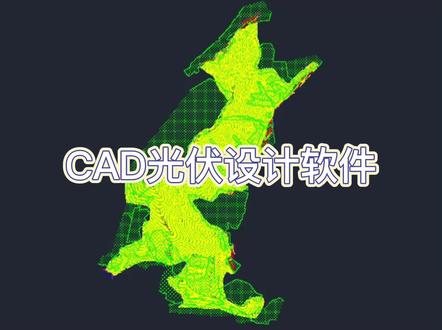

c a d。 光伏设计软件选择等高线和高层点选择征地线 转换成三维地模， 分析山体阴影遮挡和坡度， 统计各个区域面积及占比， 好山头不多了。

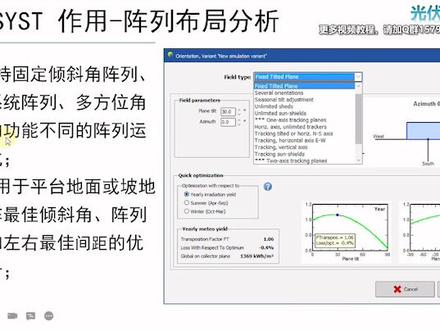

我们这个，嗯，这个布置屋面的这个一个距离，然后进行一个模拟仿真， 他不仅可以自在软件内部进行一个三维的一个禁摩，他可以还可以导入这个外部的一个软件的一个三维模型，比如说这个谁下巴的导入啊， 支持 sbg 格式的三维。这个地形数据啊， 根据这些数据计算，关乎这些障碍物是否对这个我们排布的这个关乎组进 是否产生遮挡，然后快速计算，如果有遮挡的话，快速计算这个阴影遮挡的，呃，一个损失。 对于任意面积或者形状的关弧场序可实现关乎主径的批量、挺重和排布，可自定义参数，包括关乎方正的尺寸，倾斜角，前后进距等。嗯，离地高度等。我们可以看到这个界面， 我们可以设置这个指针的一个横向或者竖向的一个数量，通过这个来设置，可以快速的进行一个跑步 啊，皮肤吸水的作用，嗯，正确布局分析，正确布局分析，他第一个是支持这个固定 倾斜角针线跟踪支架针线，多方位角针线的功能，不同的针线 运行方式，所以他可以支持。嗯，我们我们最简单的就是常用的这个就是固定式，这个针链固定式的话他是不能，他这个钢弧直接的话是不不能动的，他是固定一个琴脚 跟踪支架的话，他是可以跟着这个太阳的光线的，紫色的光线跟着这个啊来运动，你获取更大的一个光之源，发更多的电， 可用于平台和地面的方正最大倾角，正列前后和左右 最佳。京剧的一个优化设计，正面布局分析的一个功能。第三点还可以 辅助关乎定档经济洁面，选取直流汇集以及交流汇集方式的一个选举。 嗯，他这里，主要他右边这个图的话，主要是说明我们在这个可以设置他的电脑的洁面和长度，然后通过这个欧姆损失也就是他的那个电压架，然后，嗯， 选取更合理的一个洁面啊，陪食者作用，精细化，这个模拟分析 可根据系统设计情况，对编号的主创内部组进进行电信连接，可模拟更加准确的一个定性了。嗯，这 句话的意思就是说我们我们这里有四个，四个关湖主创他这里，然后我们对这个关湖主创进行一个编号， 病号的话就是主要是接入对应的一个逆变器或者是指令混血箱，然后对应的按摩 ppt， 我们进进进行编号之后，他可以接入对应的按摩 ppt， 他可以模拟更加准确的模拟。这个啊，适配的一个情况啊，比如说电流电压的一个适配啊。 嗯， pps 的作用，这个数据库的管理， ppc 的不仅可以不仅内你 他内置了一个拉萨和维特路姆这个数据，还可以导入外面的数据， 他导入的这个数据包括这个水平辐射、方正鞋面的辐射以及房间温度、足径、温度、风速等。 啊， ppc 这里面还有丰富的这个主镜的一个数据库，通过主镜的 pna 模型可以分析在不同温度下的 iv 曲线和 pv 曲线， ab 曲线就是电流电压曲线， pb 曲线就是功率电压曲线以及主径的开路电压、短路电流、弱光性和光谱响应等特性。 嗯，它里面含有丰富的这个的利。

通过设置项目环境信息为后续计算，储存经纬度及极限气温等数据。随后对屋面范围及屋面的类型，包括屋面上各自遮挡物进行标记，记录其高度及范围信息。 软件可根据屋面标记的信息自动计算阴影范围，同时可修改方位角，计算不同方位角下的阴影范围，确定可用区域。
