电力通信的设备你了解多少呢？今天就来揭开电力通信设备的神秘面纱。一、为什么要有电力系统通信？电力系统通信为电力系统正常运行提供全面的支撑，如调度和占用内线电话、两兆及光纤通信等， 其主要作用是为保护自动化等设备提供优质可用的通道。工站与站之间的设备进行通信，并将站内信号上传到局端。听起来好像很复杂的样子，那么他们是如何工作的呢？要解 答这个问题，需要了解电力通信中常见的设备。首先来认识一下电力通信的最常用设备，配线架。如果用电力系统的概念来解释这个名词就是通信系统用的母线。依照通信方式的不同分为 音频配线架、数字配线架和光纤配线架，英文简称分别为， v d f、 d d f o d f。 二、什么是配线架？为一、音频配线架 v d f 如视频所示，此为站内常用的音频配线架， 它的作用是连接用六四 k 速度传输的设备。如视频所示的打满线的第一排端子通常被称为是设备侧通向 pcm。 如视频所示，第一排下口零散分布的一对一对线则是通向站内的自动化设备是通信方式的制定，而选择接入对应的端子。 用户册常见设备自动化所用的调度疾控主备用设备、站内电话计量电话调度直通和疾控直通电化。一般情况下，现场工作是将站内所有的用户设 被通过一根网线或是多股电缆传送至 v d f， 并在 v d f 的一排打满，然后再通过音频线跳接至相应的端口，以前有些老战也是通过端子排挂到综合配线柜上再跳接的办法，具体如何接 线是现场条件和运行方式的规定。而调整二，数字配线架 d d f 虽然是换了种形式，但实质上的作用和 v d f 类 四也是有设备册和用户册。设备册通常指的是光端机，用户册则主要是指带着业务的 pcm 设备以及少量的调度数据网路由器。
粉丝812获赞1127
相关视频
01:19查看AI文稿AI文稿对于弱电刚入门的兄弟，这个叫网络配现价，用专业术语讲，这叫二 g 四五配现价，或者叫 e、 d、 f 配现价， 但是在绍兴地铁这里叫 ndf 配线架，不管什么配线架，全部按照 b 类网线制作的线序，按照 t 五六八 b 的标准接线， 不管是面板上的模块还是配线架上的模块，全部按 b 线系统一接，上面都有颜色标注。 模块多的情况下容易卡错，所以卡完之后要检查一遍线序是否接对。卡模块的时候 工具有几种，有的用壁纸刀、小黄鱼，我现在用的是 vdf 卡线刀，还有专用的网线卡线刀。 专用卡线刀卡完之后就不需要再剪多余的网线，而用其他几种工具，卡完线以后还得剪去多余的网线。每个项目工艺要求不一样，做法就不一样。
991通信匠人张兔
02:31查看AI文稿AI文稿电力通信的设备你了解多少呢？今天就来揭开电力通信设备的神秘面纱。光传输设备光端机是我们内部方便称呼，而使用的正式名称是 sdh 光传输设备。 sdh 光传输设备是一种将附接线路传输及交换功能融为一体， 具有统一网管系统操作的综合信息传送网络。 sdh 光传输设备可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能。由于兼容， 幸好传输方式先进，因此是当今世界信息领域在传输技术方面的发展和应用的热点。在通信光传输网络中，站据主要地位。在目前应用的背景下，单条光路最大的使用带宽容量是二点五 g， 常见于枢纽站点的垂， 当然如果到了省级的层面，带宽容量可能会高达十 g 以上。在实际应用时， sdh 光传输设备是从 ddf 册将站内所有的两兆信号汇聚为光传输信 好通过尾先连接至 odf 上，从而传输出站。常见的维护操作是在网管上进行光路的调整，站内巡视的时候需及时清理他的风扇挡板，否则容易导致温度变高而导致不正常。 常见的光传输设备长这样，上层的一大捆线就是两 m 线，这是往 ddf 去的，下一层好多黄色的线就是尾线， 连接到 odf 端子上。交换机和路由器路由器在电力通信的作用和光传输设备类似，一般是站内的出口设备及所有业务以网线的形式接入至路由器，在由路由器 经过特定的路由到达局端，可以说是等同地位乃至更超前的地位，它可以支持很多协议，并且提供的进一口既可以接光缆为先，也可以接网线，兼容性更好，且传输方式叫 pcm， 和光传输组合来讲要简单很多，减少了很多中间节点， 方便检修人员更精确的定位故障点。当然它的缺点就是当光路发生故障时，不如 sdh 设备切换通道快，需要花费一段时间 才能计算好备用路由，且需要所有业务要以网线的方式接入至路由器，而目前的老占理电话业务 还不支持网线。最近电力系统推行应用的第五千系统就是经过由路由器组成的调度数据网络进行的传输，而占内的第五千设备就是以网线的形式接入至路由器。
168电力通信

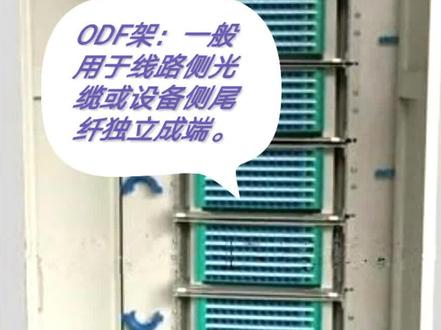

01:29查看AI文稿AI文稿电力通信的设备你了解多少呢？今天就来揭开电力通信设备的神秘面纱。数字配线架 ddf 虽然是换了种形式，但实质上的作用和 vdf 类似，也是有设备册和用户册。设备册通常指的是光端机，用户册则主要是指带着业务 pcm 设备以及少量的调度数据网。路由器视频中所见的是连接端子，它是将上排和下排连接一起，两个端子 构成了一收一发的完整通道。在它的背面，上端是从光端机过来的两 m 线，一般情况是全部插满， 而下端是通信运行方式的制定，而选择合适的端口进行接入，然后再通过上所示的连接端子一起构成通路。三、光纤配线架 o d f 相比于上面所示的两个配线架， o d、 f 则显得简单的多，它没有设备册和用户册的区别，它是由站外官揽分出来的个个新，一般情况是十二的整数倍，常见的是二十四新和四十八新，经过熔接和布放， 通过法兰提供一个站外出口，光端机和路由器就将出口的尾先芯连接到 o d、 f 相应的端子上，即 可以收一发各一星，共两星。由此可以判断，如果一个二十四星光缆满载，可以带十二个光端机或路由器，而光端机或是路由器要将信号送到哪里，通过哪个站的哪个心上走，需要按照通信运行方式来进行调整。
69电力通信
02:15查看AI文稿AI文稿大家好，今天给大家介绍一下我们常见的语音配线架，然后呢我们在过在装机器过程中经常听到 mdf 和 vdf 配线架，那么今天给大家看一下什么是 mdf， 什么是 vdf？ 我现在手边的这两，这两套呢是 mdf， 又叫总配线架， 这端呢是从从交换机出来的线到这个架子上，然后再从这个架子到我们的工位的架子， 然后中间是通过跳线来进行连接，连接完以后呢我们在工位架上会有这种小蓝单元， 这个保安单元的作用呢就是呃使这个通话进行建立起来，因为 mdf 架子呢在打好以后，这个是属于一个开路的状态以后，这个时候到工位上的这个画机从跳线到工 这个话题是他是不通电的，只有我们帮这个保安单元放进去以后，然后这个话题才能正常的使用， 这个时候这个画机是可以正常使用的，如果是如果是将这个保温单元去掉的话，这个画机就会断开，这是起到一个断路保护的一个作用。 然后呢我们再看一下威力，看一下这个架子呢是我们经常会用到的啊，这个一般的话他也是有这种十足的模块组成，就是上面是进线，下面是出线， 然后同样的是交换机的这个线进到上端，然后再从下端出来，跳线到工位上，跟这个连接线连接的方式是一样的，只不过这个多了一个断路保护器的一个作用。然后我手里呢拿的是两套配线架的打线工具，这种呢是 mdf 这个配线架 打线工具，这种呢是 vdf 打线加的配线工具，可以看到两个这种打线的这种大小他是不一样的。然后这种呢是他 vmdf 上的一个测试线，用来测试端口是否 这个正常，我们将这个架子，这个测试线呢插到这个 mdf 的这个进线架上，然后另外一端呢就像一个小的插线机，这样的话就可以看这个电话是否联通。
267河南联络信息科技有限公司
07:48查看AI文稿AI文稿好，下面给大家介绍一下两个比较常用的啊，一个配件叫光纤终端盒和光纤配件架，第一个让大家明白这两个东西是干什么的，第二个让大家理解 他到底是怎么用的。好，我们来看一下他这个，呃，光纤，呃，终端盒或这个光纤配件架，他到底是什么东西 啊？直接很直观的看两个图啊，常规的啊，这个光纤配这个中端和啊，一般我们在这种楼层，每个楼层，比如说他这个光纤入户的，电信光纤入户的，他这个一，一般移动楼的一个楼层都会有个这个玩意啊，这玩意叫什么？叫光纤啊？ 终端盒啊，光线终端盒，这个应该大家在楼道里都能看见，都能看见一个箱子啊，这里面外面可能有个那个电信的一个漏， 另外还有一个就是光光纤的一个配线架啊，这个是在室外的一些大型的运营商的一些光纤配件架里面满满的都是这种光纤， ok， 就是这种，他有什么作用啊？这两个东西 啊，最基础的作用的话有这么三个啊，第一个啊，固定作用就光缆进入我这个机架之后啊，比如说我这个有一根光缆进来啊，有根光缆进来，他会对在在某个地方啊，可能就有一个螺丝对他进行一个固定， 防止你比如说好，我这个所有的光线都溶解上去了，防止你在在这这边，我一拉这个光线好，这个所有的光，这个这个这个配线盒里面的设备都坏了啊，这个光线都被拉掉了，这样肯定就不就不就不好吗？对吧？可能在这个近近的地方有一个像螺丝 把它扣紧，你这个拉你拉不动，因为这是给他扣紧了的。第一个就是固定作用，第二个啊，溶解作用啊，溶解作用 光缆引出这个光纤与尾线溶解后啊，将多余的光缆引出这个光纤，他会和尾线进行溶解啊，这个我在下面一张图啊，来给大家讲他这个具体怎么用的，具体怎么用的啊？ ok 啊，或者是在这给大家讲呢也 啊在下面讲吧，在下面讲啊，然后将多余的光线进行一个盘结缠绕，把这有一个这个转盘，比如说我，我这个一根光来进来，可能有啊，十六根光线， 十六根光线可能用，用了八根，对吧？用了八根多余的，我就缠缠在这个上面，对吧？这个白色的看着很缠着很多光线在上面的啊，然后对溶解头进行一个保护 啊。第三个调配作用啊，相当于做一个管理，这个后面再讲啊，做一个管理，后面讲这个光，专门讲这个光线培训假，他怎么去做调配做管理的，其实这个很简单啊， 他就可以把，比如说我这个张三和李四换了一个位置啊，怎么办啊？直接我在光线配线架上，我在这个双线配线架上跳一跳线就可以了啊，我要把我这个网线口好变成电话口，或把电话口变成网线口啊，好，我不需要做太多的一个变化，只需要在后端啊去做调整就可以了 啊，就是关于光线配线，光线中端和和光线配线架，他的一个基本的一个概念，和他基本的一个图给大家看了一下，让大家明白有一个直观的认识，这是什么东西对不对？具体怎么用他，他的一些功能我后面会给大家去详细的讲。好，我们下面就来讲这个 光纤配线和他的一个具体的一个连接和包括我这个光纤到到底怎么连的，对吧？在实际项目中怎么连的好，这张图非常关键哈，非常重要。好，我们来看一下，这是两栋楼啊，一个是，呃，这是一栋楼吗？啊？这是楼层的一个呃，配件间对吧？ 你可可能是两栋楼，也可能是一栋楼，对吧？一栋楼不同楼层对吧？可能这是一层啊， 这个是一个核心机房嘛，可能就在二层或者五层啊，都可以，这个不用管啊。然后这个楼层他会有一个光纤啊， 终端盒，光纤终端盒啊，这边也有一个光纤终端盒或者是机房这边有可能是光纤配件架，但他这个原理都一样啊，所以讲起来这个光纤这个配件架就是比这个终端盒要大一点吗？对吧？可能就是一个几层的啊，其他都一样，这个没什么理解 好，好难理解的，他中间是用啊这个十六星的多磨光缆进行连接的。多么光缆是什么意思啊？十六星就是一根光缆里边对不对？里面有十啊，十六根这样的一个啊，新鲜吗？对吧？ 啊？十六根， ok， 这个好理解吧，十六星多模光纤啊，他是多模的啊， ok， 拉到这边他怎么连啊怎么连的啊？其实这里边就有个概念了哈，他就有一个啊，你你这呃就就要用到一个东西，前面讲到的叫啊，叫做尾先， 那叫做维纤。维纤是什么东西啊？就是一一端有这个连接头是不是一端？是啊，没有连接头的，这样的一个一根光，一个光纤，对吧？这就叫维纤，好，维纤啊，这是维纤，然后这个由光篮里面，他不是有十 六星吗？对，举个例子，他可能用到几星，对吧？用到几星好，就把这个用到这个，这个就和这个两个溶解起来啊，这做溶解哦尾，先和这个光纤做溶解，比如要用到这根好做溶解， 其实其实是一般是两根哈啊？像这个尾线也是两根线吗？对吧？两根线，因为我们一般用的是双星光线吗？一收一发， ok， 这边也要用到两星 啊，关了这边用连线好，这个这个是融接在一起的，是不是连接在一起的，然后尾线的话，其实他也是这边还是有两根的，有两个接头好，然后把这两个接头 啊分别往这个上面插，哎，这个上面插，把这个光线配件和这个接口上插，这个这个尾线的这个接头也往这个上面插 啊，这样的话就实现了这一端的一个光纤的一个啊溶解，对吧？把这个光缆转化成了啊能用的这种光纤了，是不是？然后好， 呃，然后这个用户比如说这个接入交换机，他要通过光口去做上行的，他，他也是一样吗？对吧？这光口就连接到这外面这个口啊，其实这个画的是一根线啊，画的一根线，但是光线这个跳线一般还是啊，他是这样子的，这中间是一根线，这两端是有两个接口的，他画的比较简单嘛， 都是这种关节口啊，两个都是关节头啊，实际上他是两根线跟双芯啊，双芯这个概念啊，当然这段直接可以通过光线跳线连接起来，是不是？另外如果比如说这个交换机，他就没有光口，怎么办？好，我 中间来一个光电转换器，把光转换成电啊，这个应该好理解吧？啊？然后这是这一段，这段其实他的也一样，对吧？啊？也是光纤，然后通过和尾线来做溶解， 这就是一个尾的，这，这是一个尾线吗？对吧？这段有接口啊，这段有接口，这段没有接口，没有接口好，好的，好，你就通过这个容先机 把它溶解起来啊，然后这个插在这个上面啊，这个插在这个上面啊，然后这两边好连接起来就 ok 了， 这就是在实际项目当中他就是这么用的啊，这么用的好，比如说你这他一共十六星啊，可能我们这只用了两星，还剩下十二星啊，十二星怎么办？你把它缠到这个白色的这个法兰盘上啊，就 ok 了啊，因为关于啊光线中端合，然后光线收发器尾线要跳线， 其他的一个详细使用，这也配了一个更详细的一个 pdf， 有兴趣的话可以去那个啊看一下啊，可以去看一下， ok， 这就是关于光纤配线架啊框光纤配线盒的一个实际使用的一个啊，详解啊，一个详解。
848summer课堂
01:40查看AI文稿AI文稿哈喽，大家好，今天我们来简单介绍一下光缆交接箱。那光缆交接箱也简称为光交箱，一般由箱体融配一体化托盘、光缆固定板以 以及挂签注组成。在我们的欧 dn 系统中，从欧 df 出来的光缆到用户加之前 可能需要几次分光，那我们的光胶箱的主要工作就是通过光缆的接续长端跳街来实现馈线段和配线段的分配。 那光雕箱它主要应用环境是在室外环境，嗯，例如我们的马路边、街边小区、花园等环境。所以它具有较高的保护等级，有较强的抵抗巨变 气候和恶劣工作环境的能力。嗯，防水、防尘、防虫害、鼠害、防损坏能力都是比较强的。 在光纤入户网络中，光胶箱配合分光器一同使用，也可以达到分光的功能。我们选取光胶箱的时候，主要是根据光胶箱的容量来选取 啊。光胶箱的规格有七十二新的、一百四十四新、二百八十八新和五百七十六新等等。 我们要根据实际情况来选取适合的光胶箱。那现在的光胶箱大部分都是支持绒配一体和风光功能的。以上就是我们本次光维微课的全部内容，喜欢的朋友可以点击关注我们，下次再见！
173光维通信光网络专卖店
01:53查看AI文稿AI文稿光纤配件啊，也叫 o d f， 它是光纤通讯设备，或者说光纤通设备之间配线连接的一个设备。 o d f 这一块呢，咱们一般分为十二 s、 四十八七二零等啊，这很大多门的单门也好，万兆的这种接口都不一样。这种方式啊， 它里边的结构就分为那个牌加尾先加我和计什么一个过程。看看这边图啊，这是牌， 这是尾先啊，这个黄的，这里边到这个头，这是尾先，这就是位器。这盘呢，一般情况下一层十二个啊，你插一插，一盘一盘往上插就行了，你看一层的，两层的，三层的，四层的，呃，这是六层的，对吧？差几层？ 这里边需要大家注意点问题啊，一般这有个尾，先是出来以后，这个一定有距离啊，这个一定距离做， 而且这有固定好，你要允许这个牌抽出来，可以拿出来看，万一有问题了再拿出来看。你别，你这个熔点没有距离啊，没有距离，这是一抽就断了，完了，二十四、七十二七都断了， 我以前去遇，以前遇到过啊，见过这样容仙人鱼啊。这块一抽完了，坏了，它里面没固定好，因为这个包光缆的过程一定要注意，你包光缆的时候，这包好了，一定压好了，这这个一定能抽出来，能动的，这是一个管，一个管的还能弄好的。这一块 说这也是跟荣贤人员的这个干活的这个，呃，这个水平有很大有关系啊，本身这个 odf 最重要的是美观吗？在机房里边，因为他这个盖，咱看前面盖能盖上，对吧？这第一第二呢，我们可以把这个先捋顺，特别好，他有槽位，能捋的特别好，对吧？这样的情况下也能够做的比较好， 本身他就比较美观了，你不要把这前面放了一堆线，乱七八糟的弄的对不对？这个本来是你盖上盖看不见了，但是一打哗啦出来了一大片美线，也不好看呢，对不对？这一块这是需要大家注意的一个问题啊。
148中和数智集团赵总

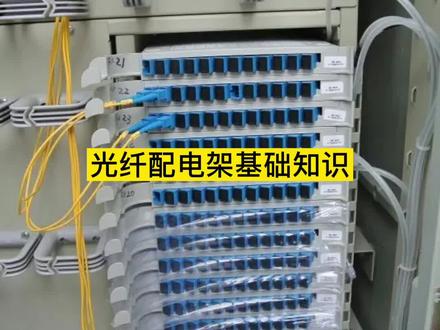

00:57查看AI文稿AI文稿光纤配电架基础知识光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤溶接、光连接器安装、光路的调接多于尾纤的存储及光缆的保护等。 光纤配线加容量应与通用光缆心术系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线加容量浪费。 光纤配线架作为光缆线路的中端设备，具有固定功能、溶接功能、调配功能、存储功能等四项基本功能。 常见的阿德配线架、新树友十二星、二十四星、四十八星、七十二星、九十六星、一百四十四星等。 根据光缆及接口方式的不同，可选择的光纤偶和器有 sc、 st、 sc、 lc 等。光缆有室内外单膜、多膜、万兆 om 三光缆。
359安防帮
03:59查看AI文稿AI文稿本节课主要演示 odf 光纤配线架的使用操作，使用的工具主要有螺丝刀、水口钳、玻璃器等。将光缆域处理用包线刀开约六十厘米护套， 用酒精片将光纤表面硅油擦干净， 加强间约保留四厘米。 打开 odf 架后门，将光缆从侧面接入 并拥抱不固定光缆， 将加强键固定在固定架件上。 将光纤拼接进保护套管内，将光纤从 odf 架内绕到前方。打开 odf 价钱挡板，取出荣仙盘，打开荣仙盘， 将相应式配气及数量装入熔仙盘中， 按照顺序依次插入尾先 将尾先有序的盘在绕线单元中，然后引向上层龙先盘。 将光缆和伪纤一一进行融纤。 将溶接好的光纤有序的盘绕在溶纤盘上， 盖上盖子，将绒先盘放回拖架上，盖上挡板。 将 odf 配线架安装在机架上， 将地线连接到接地板上， 这样一个规范的 odf 配线架的安装就完成了。
925一舟股份
02:07查看AI文稿AI文稿大家好，这期视频我们来介绍这款 sk 光纤配线架。光纤配线架是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能，光缆中间功能、调线功能是信息机房中不可或缺的部分。 它采用加厚镀锌动画处理、冷砸钢板和表面喷涂工艺，厚度达一点五毫米，箱体表面螺丝沉头。 他搭配全新环保容纤盘使用，可安装 lc、 fcsc、 st 四种不同接口的法兰盘。 容铅盘采用的是阻燃材料的塑料材质，轻便灵活又结实耐用。它有以下特点，一、可单独装配成光纤配线架，具有光缆引入、固定 和保护功能，观览中端与卫星溶解功能和跳星存储。可根据实际需求选配单元数量或法兰盘数量。卫星观览数管有各自的盘星通道，分层管理。二、盘体分上下两层， 一般在上层防固定光缆，下层直接放尾箱，顶部盖板会标注数字进行标识管理。 四、连接器法兰盘以三十度的卡机方式进行安装。这款光纤配件架产品规格可选择，十二星、二十四星、 四十八星、七十二星、九十六星、一百四十四星。内含以下配件，裸纤管、热缩管、里线 螺丝和固定铁片。可安装标准十九英寸机架式，适用于光纤通信系统中局端主干光缆的承端和分配，光纤到小区、光纤到大楼远端模块局及无线基站的中小型配线系统。 好了，今天的产品介绍就到这里结束了，我们下期再见！
10HKN线缆-小吴
01:34查看AI文稿AI文稿光纤藕和气和光纤和光配线架的讲解。大家好，我是汇景光电线缆的小刘，今天我给大家讲解一下光纤藕和气和光纤和光配线架。光纤耳和气分为 s、 t、 s c、 f c、 l、 c 等型号，这是 s t 的接头，他是圆形的，直接对转卡，可卡上去就可以了。 这是 sc 的接头，他是方形的，按着缺口插上去就可以了。这个是 fc 的接头， 他是圆形，螺旋纹的，对转卡口拧紧就好了。再看一下 lc 的，他是小方形的， 一般是双工的，直接插上去就可以。然后我给大家讲解一下光纤盒和光纤配线架，他的主要用途就是固定光缆，提供人接盘，安装耳合器，便于后面光纤跳线连接而用。一般分为四孔、 八孔的强挂式，还有十二孔、二十四孔、四十八孔或以上的机架式光纤配线架。 我现在拿的这个就是八筒的光纤盒，是强化式的，这个是二十四筒的，是光纤配线架，一般安装到机架。今天这期视频就到这里，大家记得点个关注哦！
228慧锦光电
00:10

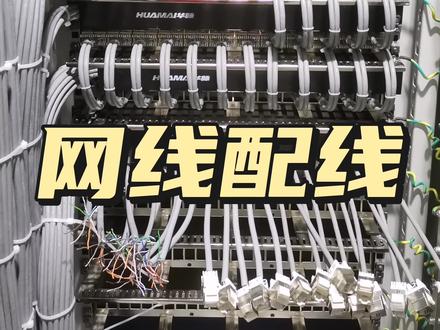

01:31查看AI文稿AI文稿配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆超五类或者六类。线进入设备间后，首先进入配线架，将线打在配线架的模块上，然后用跳线连接配线架与交换机。 总体来说，配线架是用来管理的设备。那么配线架怎么来打线泥？请看下面的操作步骤。一、准备网络配线架，网线包线刀，单对一百一十打线刀扎带。 二、步骤一、将网线放入包线刀口，预留四十毫米长度。二、旋转包线刀，剪开外皮。三、把网线按国际常规标准线序 t 五六八 b 卡入打线夹，这个是 t 五六八 b 线续图，一般在配线架上都有标注，注意和水晶头的 b 型打法是不一样的，不要搞混。四、用打线刀把网线压接并剪切好。五、完成打线，如图。 六、在按如上顺序压制好另一条网线。七、用扎带把网线固定在拖线架上。 八、减掉多余扎带完成打线。九、做完这是最终效果。注意一般配线架后面都有明确的标签，要准确对照国际线序的正确顺序接线抖音。
27人生Ru戏ゃ
00:29查看AI文稿AI文稿网络配线架要怎么打？一条视频讲完，网络配线架作为一个关键的网络设备，承载着整个网络通信的重任，那么他到底该怎么打？前面一到六号端口分别对应背面的一到六号接线端子采用 b 接法，下排端子按照下排 b 颜色图标接橙白橙蓝白蓝。上排端子按照上排颜色图标 接立白、立中、白中分别对应。把网线和颜色卡上去，用打线刀一一压紧，再剪掉多余线头就可以了，你学会了吗？
