汽车充电bcp报文超时怎么解决

充电时显示 b c l 豹纹超时，三招快速排查，新手也能搞定！充电时屏幕弹 b c l 豹纹超时到底咋回事？其实就是充电桩和车辆 b m s 通讯时，车子没在规定时间内回传电池充电需求 信号。先看最常见情况，车辆受电磁干扰导致豹纹传输延迟，或是装与车的通讯线路没接牢， 接触不良，这种情况超简单，拔下充电枪重新插紧就行。再排查硬件问题，可能是车辆本身或充电桩硬件出现故障，可先在充电桩液晶屏上调下 bms 超时系数，兼容不同车辆通 讯协议，大概率能解决。要是以上操作都没用，那大概率是车辆 bms 系统出了异常。别自己瞎折腾，赶紧联系专业技术人员检测维修，避免小问题拖成大故障。

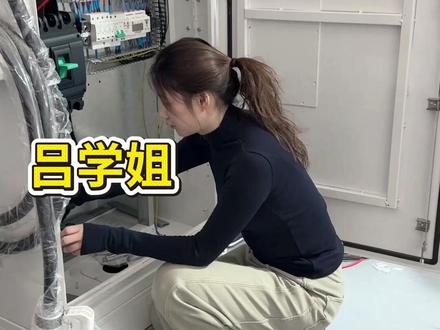

李学姐，我充电的时候屏幕上显示 b r m 超时，该怎么办？我要不要告诉他？首先拿出绝缘表，测一下模块的输出端子，正负母线对地，看它的绝缘值是否符合标准，如果不符合标准的话，当有大电流经过输出端的时候，就会造成降压， 降压就会让这个 pc 板碳化，碳化之后就会出现多层线路藕合的现象，导致绝缘不良。处理这种问题，我们需要把这个模块的端子拆下来，再把它清洗干净，看是否有碳化层，有碳化层就用磨机把碳化层磨干洗净，最后再把端子装好就解决了。算了，我还是不说了吧。

李学姐，我充电的时候屏幕上显示 b c l 豹纹超时，是什么原因啊？我要不要告诉他？ b c l 超时是指充电桩与 b m s 通信过程中，你的车没有在标准规定时间内回复 b c l， 有 可能是车辆受到了电磁干扰，豹纹传输延迟了。我们得检查一下充电桩与车辆之间的通信线路有没有连接牢固，或者是因为你的车或充电桩的通信线路接触不良导致断开了，重新插拔充电枪就可以了， 也有可能是你的车或充电桩的硬件出现了故障。我们在充电桩液晶屏上调整一下 b m s 超时系数，兼容部分车辆的通信协议。如果以上都不是，就是车辆的 b m s 系统出现了异常，建议联系专业技术人员进一步的检查和维修。我也不知道啊。

新能源汽车充电异常全解析 bms、 bcp、 bcl 故障诊断指南采用模块化结构，便于分镜头制作。 开场白新能源汽车充电时，屏幕突然弹出 bms 故障，充电启动失败，这一刻，你是否感到手足无措？ 别慌，这些看似复杂的报错，其实有迹可循。今天我们将深入解析充电过程中三大核心通信协议。 bms、 bcp、 bcl 帮助你快速定位故障，精准解决问题。 第一部分，认识充电通信的三剑客一、 bms 电池的智慧大脑 bms 及电池管理系统是整个充电过程的核心指挥官， 它的职责包括实时监测电池电压、电流、温度，控制充放电过程，防止过充过放。与充电桩通信协商充电参数在异常时触发保护机制。能像比喻如果把电池比作心脏， bms 就是 掌控大局的大脑。 二、 b c p 充电参数的名 b c p 其电池充电参数豹纹与试时机参数配置阶段， b m s 向充电桩发送包含信息，单体电池最高允许充电电压，最高允许充电总电压最高允许充电电流 动力蓄电池标称总能量最高允许温度当前 soc 当前电池电压作用告诉充电桩我能接受什么样的充电条件，相当于递出一张充电需求名片。三、 bcl 充电过程的实时 bcl 及电池充电需求报文发送时机充电阶段， bms 每五十米秒发送一次，包含信息，电压需求、电流需求、充电模式 作用，实时指挥充电桩现在给我多少电压、多少电流，是充电过程中的动态调控指令。第二部分，充电通信流程全景图 pin test 充电通信六阶段一、 物理连接，充电枪插入 c、 c、 c、 p 信号检测。二、低压辅助上电充电桩提供十二伏二十四伏辅助电源。 三、握手阶段， bms 发送 bhm 除以 brm 充电桩响应。四、参数配置 bms 发送 bcp， 充电桩回复 cmio。 五、充电阶段， bms 持续发送 bcl， 充电桩按需输出。六、充电结束，双方发送 bst 斜杠 cst 断开连接关键持续要求 bcl 豹纹超过一秒未收到，立即结束充电。 bcs 豹纹超过五秒未收到，立即结束充电。 bro 豹纹六十秒未收到零 x a、 a 终止流程 第三部分 bms 故障常见异常与解决方案场景一，通信异常，说不上话。故障现象，插枪后仪表无充电图标，快充装显示 bms 通信异常，诊断仪连接 bms 显示未响应。常见原因 原因类型具体表现协议不匹配，新旧国标版本差异 kn 总线故障，终端电阻不匹配物理连接。充电枪未插紧切烂磨损，插头松动， 波特率偏差，经震误差导致比特流。采用错误排查步骤，重新插拔充电枪确认插紧更换充电桩测试，排除终端问题 检查充电接口有无异物氧化信号检测用万用表测 c、 c 对 地电阻用示波器测 c、 p 波形测 kn 下划线 h kn 下划线 l 终端电阻系统复位，断开低压蓄电池负极五到十分钟 燃晶电后启动车辆观察协议不匹配升级 bms 固件或更换兼容充电桩。 c、 n 总线故障检查终端电阻，修复线束物理连接问题，清洁触顶，更换损坏部 件。场景二，电池状态异常，身体不适故障现象，充电中断显示电池过温或温度异常，效率下降，充满时间变长。 常见原因表格本异常类型触发条件后果，温度过高，电池温度大于五十五摄氏度， bms 暂停充电。温度过低，电池温度小于零下二十摄氏度， bms 暂停充电。容量衰减，使用五年以上容量小于百分之八十，容量小于百分之八十。 电芯不一致。单体电压差值大约二十米伏，均衡充电耗时增加。解决方案，高温环境检查散热风扇一至阴凉处低温环境预热电池仓或一至十到三十摄氏度环境静置两小时。 容量衰减处理已经进行慢充，平衡电芯电压，前往服务站检测电池健康度，必要时更换电池模组成 日常预防，避免长期亏电停放。每一年或两万公里进行电池均衡维护，电池健康度保持在百分之八十五以上。场景三，硬件故障身体零件损坏故障现象，上电后系统不工作，继电器不吸合。采集数据异常。 典型故障对照表表格故障表现可能原因排查方法，系统不工作供电异常 d c d c 无输出检查外部电源电压， 基电器不熄合。预充基电器开路，预充电组开路。检测母线电压上升情况，采集数据为零。采集线断开，模块损坏。拔插接线测量电压组织电流，数据错误或尔传感器损坏。信号线松动 检查传感器电源和输出信号器松动检查传感器电源和输出温差过大。散热风扇故障 单独供电测试风扇。解决方案，更换损坏的传感器模块或继电器。修复或更换故障线索，由专业技术人员操作，切勿自行拆解高压部件。第四部分 b c p 异常 参数配置失败故障场景一，参数不匹配 b m s。 发送 b c p 后装端无响应车辆，只发 b r o 零 x 零零，不发 b r o a a。 充电桩爆 b r o a a。 接收超时 根音分析 plaintext 参数匹配较验逻辑， bms 发送最高允许充电电压等于四百伏，充电桩回复最大输出电压等于三百八十伏，结果电压不匹配，充电失败。 bms 发送当前电池电压等于六百二十伏，充电桩范围两百到六百一十伏， 结果超出范围充电失败。常见不匹配情况表格参数类型， bms 请求充电桩能力，结果电压超限五百伏，最大四百五十伏 失败。电流超限两百安，最大一百五十安失败。当前电压超范围一百九十伏，最小两百伏失败。 soc 已达上限百分之九十九，拒绝充电。解决方案，快速排查更换不同功率的充电桩， 检查车辆 soc 是 否已满，确认电池当前电压是否正常。参数确认，通过诊断仪读取 b c p 豹纹内容， 对比充电桩 c m l 豹纹参数，找出具体不匹配箱调整方案，联系运营商调整装的输出配置，检查 b m s。 充电参数设置是否正确，必要时升级 b m s 固件。故障场景二，豹纹解析错误 典型表现充电桩收到 b c p， 但无法正确解析豹纹校验失败， cr c 错误。常见原因，飞镖参数使用双方校验和计算方式不一致， 豹纹格式版本不兼容。解决方案，升级充电桩 b 米秒软件版本确认双方使用相同协议版本 采用宽容解析器，忽略未知，自断不报错中断。第五部分 b c l 异常充电阶段故障故障场景一请求参数异常典型表现，充电过程中突然无电流输出，充电功率异常波动，充电进度停滞，常见异常情况。

我充电的时候屏幕上显示 b i m 超时该怎么办？我要不要告诉他？首先拿出绝缘表，测一下模块的输出端子，正负母线对地，看它的绝缘值是否符合标准，如果不符合标准的话，当有大电流经过输出端的时候，就会造成降压， 降压就会让这个 pc 板碳化，碳化之后就会出现多层线路藕合的现象，导致绝缘不良。处理这种问题，我们需要把这个模块的端子拆下来，再把它清洗干净，看是否有碳化层，有碳化层就用磨机把碳化层磨干洗净，最后再把端子装好就解决了。

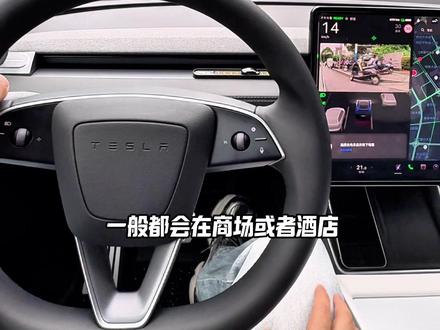

这是一期特斯拉超充装的使用教程，我会用尽量简短的方式告诉你特斯拉超充到底怎么用。第一步，导航到特斯拉超充，找 到多个地点，车机上方会显示不同的充电桩，从近到远也会显示充电桩剩余的数量，充电的费用以及是否收取停车费。 收取停车费的充电桩他也会很明确的告诉你付费停车。那我们今天去第二个不收停车费的充电桩，我们点击导航，在导航过去的路途当中，你会听到前机盖有一些嗡嗡的声音，这个完全不用担心，因为他提前会给电池进行预热，以便快速充电。特斯拉的超充一般都会在商场或者酒店，我们已经到达目的地了，可以停 进去。当你到达超充桩的时候，你会看到有地锁，怎么解锁地锁呢？车机屏幕上面会自动弹出，选择充电车位并降下地锁，我们点击解锁。 如果没有出现这个弹窗的话，我们就直接点击屏幕上的红色的充电小图标，这样的话他也是可以弹出来的。那我们接下来就选择离我最近的二 a， 我 们点击二 a， 然后点击解锁， 这个时候 d 锁他自己就会慢慢的降下去。好，接下来我们把车倒进去，我们尽量在两分钟之内把车子倒进去，要不然他的 d 锁有可能会重新的升起来。 倒车停好车之后我们就下车，我们不用去碰这个充电盖板，直接把充电枪按住手持地方的按钮拿下来，它自动会打开，然后直接插上这个快充口， 完了之后什么也不用干，这个蓝色的充电图标会慢慢变成绿色，我们直接上车，那车机上面会显示正在充电， app 也会弹窗提醒。 在刚插上充电枪启动充电的时候，你会听到车子有咔哒的声音，或者说你会听到车子发出更大的嗡嗡的声音，甚至在天冷的时候，你会看到前机盖有一些冒烟的情况，这些都不用担心， 你都可以稳稳的坐在车上面玩玩游戏，看看大片都没问题。超车中还有一个比较特别的地方是在充电快结束的时候，这个地方会从正在充电变为正在较准。特别是新提车的小伙伴经常会问我一个问题，为什么我的车子去外面充电桩充电充不到？提车时候的表现，很大一部分原因就是 为大部分的第三方充电桩都没有带校准充电的功能，只有带校准充电功能的充电桩，他才能够把你的表显充到一个最佳值。这个校准的时间要依据你电池的一个状态，可能十分钟甚至二十三十分钟都是有可能，所以赶时间的话就不用等待了，如果不赶时间，可以等一 等，直到从正在校准变为充电完成好，这个时候整个的充电就完成了，我们直接下车拔充电枪，同样是按住中间的按钮，然后拔走 插回去，充电盖板不用自己拿下来，他自己会弹回去。我们上车之后呢，就会看到充电的页面会弹出充电的费用，那本次是用了七块钱，你的手机 app 上面也会弹出订单，如果 app 绑定了支付宝或者云闪付，会自动的进行扣费。当然如果你的账户里面有积分的话，也可以选择积分进行扣费， 一个积分就等于一块钱。最后我们充电完成之后也要尽快的驶离，目前最新的政策是，如果所有的超重装全部满装的情况之下，你充完电二十分钟时间内还没有驶离，这个时候会收取最高六块四一分 钟的战装费，所以大家一定要尽快的离开。那这就是本期的内容，如果觉得有帮助的话，可以留下一个小心心或者关注，谢谢各位！

特斯拉我现在用到最难受的一点不是它毛皮的内饰，而是它的充电。 特斯拉的充电四百伏加够，充电速度不快，总要个大几十分钟，这种充电的感受给我一种停着等着也不是，走了，吃饭也不是的感觉。往往在商场充电桩布设的很好， 放上插枪充电，吃饭吃到一半要撂下筷子回来拔枪，稍微遇到人多点的，上下电梯等上一两趟，我有可能就要多掏那么几块钱的超时占用费， 再把枪拔了之后，去在一个热闹的商场里再去找一个空的停车位，那简直又是难如登天，又绕个十几分钟，所以它的整个的充电架构已经遥遥落后于现在国产新能源电车了。如果你家里没有加充桩，又对充电的速度比较敏感， 那我劝你慎重，但是有一条好在哪？充电速度慢，当你家孩子在随地大小闹的时候，当你回去家全是烦恼的时候，当你想一个人清静的一下的时候，一拍大腿告诉家里人， 我去充个电，你就会获得比国产新能源更长时间的快乐时光，哈哈哈。

昨天有一个严重的超市，就是扣了我二十一块钱，今天我用了一招， 就把这个二十一块钱给申诉回来，怎么回事呢？昨天不是五二零吗？五二零就是会有很多大单， 跑的比较远，中午都没回家吃饭，平时我都回家充那个吃饭要充电了，然后晚上我也充一点，我这是充电的，不是那个换电的，结果中午都没回家吃饭，就很多大单，我看着都很兴奋，一直接一直接， 那四点多了，我从送去水贝的时候又接到一个单，就是就是那个深圳的呃，黄金珠宝一条街那个水贝去那个坂田呢，就是去坂田那个 呃，华为的研发基地十四公里，他又后来又派了个顺路的顺路单， 我中了第一个单以后剩下四十多分钟了，剩下四十多分钟了，但是车子没电了，你说气不气？ 我就想着那时候已经已经五点多一点了，就已经是那个是下班的高峰期了，我，我想只能通过 通过那个了，公交车送，没办法，超车就超死了，但是晚高峰了又等，总共要等了十多二十分钟，我等到车的时候就只剩下二十分钟，二十分钟啊，肯定要超时，没办法，结果他还打电话过来 我，我问了司机，司机他说可能要四五十分钟，如果现在晚高峰可能不止超，超时半个小时都已经很严重了。然后我跟顾客说，我说可能会，可能会经过，经过哪里哪里？ 我先跟他说，我没让他改，没让他改地址，经过那碑园路地铁口。 这样呢，我到差不多的时候我就在下车，然后就找那个找地铁站 跑着去找那地铁站去，跑的裤子都湿完了，昨天是下雨吧？下雨我穿的是那个那个雨裤，跑的这个裤子都湿完了， 送到他手上的时候超过估计有超差不多五五十分钟了， 然后我叫他见到他，我就叫他把那个地址改到那个地铁口西站，他也他也改了， 改了后今天我就申诉申诉了，可以通过了。用这招呢就是叫顾，如果你超时了，你又用，叫顾客给你改地址，如果改成改地址的话，你申诉了就会申诉成， 要不然这二十一块钱都不亏啊。用用这招改地址，这招呢，最关键的一点就是 你不能够在电话里面跟顾客说，如果在电在电话里面跟顾客说呢，他就会查到，他就是引，他就说你是你引导顾客修改地址，那这个是申诉通过的， 这是最关键的一点，就是要不能挂在那个通话或者是信息里面跟顾客交流，有引导顾客改地址的这个信息， 如果你超时了，这招基本上可以用，就看你怎么用，你用的好了是分分钟可以 啊，申诉回来的就是你要跟顾客好好的交流，叫他好说就是跟他好，跟他好好说话，让他修改一下地址，这招是绝对可以用的，这招呢可以帮你省好多钱。 我是麒麟小哥，可以给大家点点赞，点点关注分享，一起分享一些跑单的技巧，让大家可以少踩坑， 可以省好多钱。

又这个抖音客户到店维修一个无法快充问题啊，这是一个比亚迪 q plus， 它的问题呢是插枪进去啊，跟充电桩无通讯，快充时好时坏，有时候充得有时候充不得，车主呢 也也掌握其他地方修过，这个问题问好了差不多有一个月的时间，他的问题不是电池包就是我们的限速的问题。不是高压限速啊，是低压限速，正常我们叉枪仪表会有一个提示指示灯，叉枪信号灯，但这个车就没有。这个就是个问题啊， 他早上来了我们半天时间把它给维修好，包过去充电测试，现在已经会维修好的状态啊，如果你也有遇到五百快充的问题，都可以过来找我维修啊，我是在南宁修信电电台的小蔡，为您省钱就好了。

a 正负的这两个线现在磨的已经看不清楚了，接到客户报修长直来装呢，一直充不上电，我们在现场看下情况 啊，这个充电器上面显示的是 bms 通讯超时，这个故障应该也比较常见，它主要是跟我们这个枪线上的几根线呢有关。通密线， s 正负和 a 正负，这个 a 正负主要是给我们的那个车辆， bms 管理系统呢，会进行一个供电的， 如果说这两根线没有提供的电源到我们的这两端呢，他就是会报这个故障。另外一个就是通讯服务器的 s 正负这两根线呢， 如果说呢，他跟我们的那个枪头这边中间有断点的话，就是哪怕是辅源，就是那个管理系统的电源有电，但是通讯不上，他也会报这个问题，报这个故障，我们现在就主要测量一下看，先看一下 我们的辅元，呃，量一下辅元的马上时候是正常的，看看有没有输出，然后再看一下我们的这个枪头枪尾，然后这四根线呢？呃，通断有没有问题？通过测量呢，发现 我们的这个 s 正负这两根线是没有问题的，然后我们的 a 正 a 负下面这两个口，这个口 和这个头， a 正 a 负的这两个线现在磨的已经看不清楚了， a 正呢它是出现了问题， a 负是一直通的，然后 a 正它是会出现一个接收不良的现象，当我测量的时候，我把这个枪线进行这样一个摆动的时候， 他会出现有时通有时不通的一个现象，那么这个线这个故障基本上就和这个是有关的，这个枪线呢他有问题，而且这个枪线他应该在使用的过程当中啊，没有好好的去正常的去使用这个枪线上明显能看到一些呢，你看这个能摸到啊，凸起鼓起来的， 这有的是凹陷的，然后有的是凸起的，就里面的线打结了，这个地方鼓起来了，然后这地方是凹的，这个线也是经历了不少磨难，这样的原因就找到了，就是这个牵线的问题，通知客户看是维修还是更换。

这是一辆东风骏风 e 幺幺 k。 啊，一个挺老的一款车了。呃，来的时候是无法充电，但是报的咱们屏幕上报的是主副继电器闭合潮湿，经过检测呢，这个继电器各方面都是好的，保险也没有烧， 主要是充电机的问题。修好以后来咱们再看一眼，看看现在的情况， 现在已经正常充电了，电流八 ok。

哈喽大家好，我是小罗啊，刚刚视频给大家放的是我们的收货人员啊，在 唐山那边啊，售后的一个现场的一个情况。那今天小欧给大家说一下，我们充电桩在外使用的啊时候都会遇到很多的情况啊， 啊，因为现在这个设备的话啊，全国各地啊都在建设啊，尤其是这个一二线城市都在建这个充电站啊，这个充电站那我们的 呃这个新能源车主在外使用的时候是会遇到啊一些问题啊，或者是我们私人买了一些这种简单的啊，这个直接装啊回去在使用的过程当中 中啊，包括一些交流啊啊移动啊啊这些在使用的过程当中都会遇到啊一些问题， 那除了这些电子元器件本身的问题以外啊，也有很多是啊，可能跟我们的车也是息息相关的。那今天的话跟大家说一个问题，就是我们的充电窗啊，自己在使用的时候如果出现了这个 啊 bcl 啊，如果的这个视频的左上角图片所展示的这种情况的话，一般是跟我们的啊这个车辆是有关系的，那就是我们的 这个充电枪啊，我们的这个充电枪在插入啊，插入我们的车子之后他的绿灯会闪烁，那绿灯闪烁之后，如果啊在启动充电的时候啊他充电他不会立马报警， 如果只要绿灯闪烁了，他不会立马报警，如果在启动的那一瞬间，过个四五秒钟之后会出现这个 bcl 报警的话，那就是这个通讯啊，我们这个充电桩跟我们的呃汽车啊这个通讯没有连上 啊，这个时候呢，我们可以把枪拔掉啊，把枪拔掉，把车子熄火，把枪拔掉，然后再重新啊重复连接动作，把枪拔掉之后再插入，如果还是不行 啊，我把我们的车子可以把我们的车子重新打着火啊，开动一下，然后再熄火，再过来插上充电啊，也许就可以了啊，这是一个 啊，就是我们的车子在出现报这个 bcl 报警的情况下啊，可以用让这这样的方式啊去处理好。那今天的视频的话，呃，小罗就跟大家分享到这里了，我们下一期视频再见。

员工交流桩总出故障怎么解决呢？你要不要告诉他充电平缓暂停就检查 cp 信号与枪头接触电量，计量不准的话就检修计量模块与彩样线。 启动超时的话就排查 a 正 a 负和十二伏开关电源，如果远程无法管控就排查四 g 模块天线与通讯卡。哎，算了，说你你也不信。

哎，龙宫，我充电桩总块怎么解决，我要不要告诉他？通讯没反应就排查 s 正和 s 负报温度故障就排查 t 一 正 t 二正 t 负插枪没反应就排查 c c e 和接地 枪拔不下来就排查电子锁 e l 正 e l 负功率达不到就排查模块的输出和在线状态启动超时就排查 a 正 a 负和十二伏开关电源充电烧车就排查直流接触器粘连 充电立马跳枪就排查直流接触器吸合充电小开关跳闸就排查零线火线路电充电大开关跳闸就排查三相电漏电和超负荷。算了，说了你也不信。

充电常见报错代码大全，自己就能排查，不用找维修常见故障码自己就能搞定，不用花冤枉钱报修。充电插枪不启动多为未锁枪，车辆未解锁充电桩网络故障，重新拔插即可。 充电功率忽高忽低，电池温度保护电网电压不稳正常现象，提示绝缘故障，雨天地线没接好。电网电压不稳，正常现象提示绝缘故障，雨天地线没接好。家用装重点检查接地 充电自动中断车辆定时设置装端，超时保护站位待机。凡是重新拔插、关车、重启，换一个充电桩能好的都不是硬件大问题，不用盲目找维修。
