地暖温控器面板执行器安装教程

今天教你安装飞索电热直升器，轻松升级地暖分时控温。安装前请先找到集水器上这个灰色的手动旋帽。第一步，用手逆时针旋转并取下灰色旋帽，取下后你会看到里面的阀芯就是电热直升器的安装位置。 第二步，拿出电热直升器，确定型号为 tsa 杠零二号型，并辨认好底部的连接口和正面的品牌标识。 第三步是核心，将直升器的旋帽垂直对准阀芯，然后用手顺时针缓缓拧紧， 切勿使用扳手等工具，个阻力较大，可能是螺纹错丝，且不可继续埋拧。安装好后， 确保执行器上的 logo 朝向正前方。最后整理好执行器的线路，将其固定整理，避免日后硬拉扯导致接触不良或损坏。请确保安装牢靠，标识朝外，线路整齐。就这样安装完成了，希望这个教程对你有帮助！

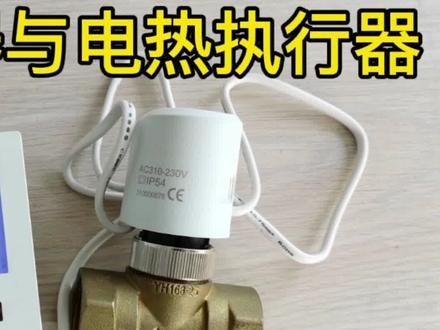

大家好，我是晨光。前几天有位网友留言，要我介绍一下这个地暖温控器和电热直行器他们之间的连接。 电热直行器是装在阀体上的，他根据温度的变化来打开或者关闭阀体。 我们来看看这个阀现在是开着的，是吧？能能看得到吧？里面比较小，那个他是开着的 电热执行器呢，它分为长开形和长 b 型，我今天拿来的这个是长 b 型 电热执行器，在地暖上用的比较多，因为他安装比较方便，他就是这样直接给他拧上去就行了。好了，这个电热执行器就这样装上去了， 装上去了，我们来看现在这个阀跟刚才不太一样的，就是他这个里面刚才还有一个缝，有一个缝些现在已经关上了，所以这个电热值新器，他是一个长臂型的电热值新器，也就是我这样装置的时候，他是把这个阀门给关上了的。 刚才我们都说了，这个电热直行器是个长臂型的电热直行器，那么我们看这个温控器上面， 他这里就标注有长臂形、长开形，所以你这个是长臂型的电热直行器的话，就把他接在这个长臂型这一端就行了，长开形这个就不接，然后电热直行器的另一根线呢，就把它接在零线上， 所以我们现在来接下线，既然他是长臂型的，我们就把它接在长臂型这个端子上， 看到了吗？就接在这个长臂型这个端子上，然后把电源的火线、零线也都接上。 为了演示方便吗？我就把这个电热直行器的另一根，把电热直行器的另一根线和电源的零线都接在这个温控器的零线上， 好了，几根线就接好了， 这个接线是很方便的，我们现在就给他通上电，现在我们给温控器通上电。 通了电脑以后，现在房间温度是二十二度，设置温度是十七度，这个时候不需要加热，所以他这个阀继续保持关着的，能看得清楚吗？他这个里面是关着的， 然后我把这个设置温度给他调高，调来大于这个房间温度。 好，现在设置温度我把它调到了二十五度，这里出现了一个加热的符符号， 他现在就应该把这个阀门打开， 看到了吗？这个阀门现在已经打开了， 所以说这个温控器控制电热阀，他其实就是这样来控制的，现在我再把温度调低，也就我的室内温度已经超过了我的设置温度，这个时候这个阀就要慢慢的把它关上 好了，我们看这个阀现在又关上了。 从刚才的这个实验我们看的出，这个温控器控制这个电热阀还是挺方便的，只是我们在安装的时候一定要注意这个电热阀，一定要分清楚他是长 开形还是长臂形，如果是长开形的就接长开形这个端子，如果是长臂型的就接长臂型这个端子。好了，我们今天这个视频就到这里，谢谢你的收看，再见。

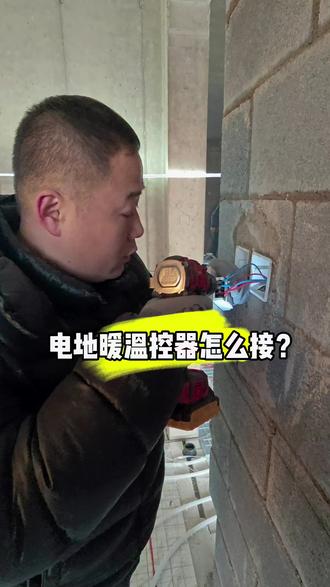

来吧，老铁，下面呢，给大家现场接一个温控器，演示一下温控器到底怎么接啊？我怕有不少客户呢把温控器都接烧了，然后联系我们说你看温控器坏了， 这不可能，这种出厂前我们都是按个检测的，几乎故障率为零，可能一千台当中有那么一台坏的，那正常能给你调换啊，那个客户呢？是怎么接的呢？是这个是咱们这个载线是地热线吗？他是墙上有造型，或者是一盒盒，这个线就短了，短了他硬线又接了一块， 接完了呢，就两个硬线，一个颜色了啊，那怎么办呢？他就把这个火线呢接到这个覆盖上了，因为他地热能不能覆盖 二百二，覆盖这个覆盖的就是你的地热线啊，他就把这火线接到地上了，这样的情况呢，接完一冒烟空气就烧了，明白吗？所以说不建议。那么接下面看一个整个的段子。来，我给你进来瞅一瞅，看一看啊，老铁， 八六盒的鱼线啊，要是长可以剪，但是太短了就接，就不好接了啊。来，我现在给你剪一个，你看一下两根线一边长就可以了，它的八六盒后面还有鱼点线哎，然后呢，用专业的钳子把它扒皮，不需要扒太长哈，把铜线扒出来就可以， 就这么简单。然后呢，这两根线是你的电源二百二的啊，你就把它按照这个顺序记好。行了，这上面有火零，是不是你的火线就是它插到这个端子里，零线插到这个端子里 来，摄影师看一眼这两颗覆盖线啊，随意接两头。没有，反正想往哪接往哪接啊，你要想让他好看点呢，就让他一个，就让他一个颜色，这样接好了，来摄影师看一眼， 下面呢，用螺丝刀给它固定就可以了， 一定要拧紧啊，我这是电动的，你要是自己动手的，螺丝刀一定要拧紧，不要松，松就打火了行不？还有的说，你这两根线接啥的？ 这两根线是接地温探头的，什么样场景能用到探头呢？养殖业，养猪啊，养羊啊， 他是不是你养殖业才能用到探头是地面的温度，或者是你土地种植育苗啊，用那个正常家装来讲，不用他啊，自己家用没有探头啊，这两个端口不接，咱这探头在哪呢？在镇上， 脐橙似的啊，就他来感知式的温度，探头这块不要再接了，上次有个罢工呢，瞎叭叭给人家客户说啊，你这没有探头，客户还很不理解，给我们打电话呢， 我们还为了好好的解释好，所以说呢，这个探头是没有用的，大家不要去接啊，看一看，这回明白了吗？所以咱也不怕同行老铁学，老铁们也看的也这么解释，没毛病，探头呢是地纤维的，没有用，然后把这个八六盒推到盒里，完事了， 温控器推平了，上上螺丝就可以了，明白吗？老铁？就这么个过程，集中看没看懂，这个就叫专业。

我们现在来装一个温控器哈，然后所用到的工具有梅花螺丝刀，然后有拨线钳，有小平扣起和一把美工刀分头剥出来，然后这个温控底和这些边边角角的，我们把它清理一下。 首先这是我们的温控面板，掀开给大家看一下，今天我用的是这个卡兰布的温控器哈，温控器它分为底板 主体和这个盖板哈，首先我们把底板装上去，底板上面它有箭头的，大家注意看一下，这个箭头往上哈，话不多说，咱们加速安装 底和有对应的螺丝孔，我们直接拧上去就行，别拧太紧了，后期还要调整的好。现在我们这底板已经装好了，装的时候一定要注意和旁边的这个灯的开关，这些 面板一定要把它对正，这样装出来就能达到美观的效果哈，一定要做到横平竖直不突出。 现在我们看一下温控器的这个接口，这个 l 是 代表火线哈， n 是 代表零线，然后还有一个控制线，我们都记在 l 一 上， 把线相对应接上，要先把螺丝拧松，但是不需要拧出来，稍微松一些就可以了。好，现在这几颗线我们依次把它接上就行了，对齐底板再次校正调整， 调整好后盖上温控盖板。好，现在我们一个温控器就安装完，你看我们上下跟着，这个面板是 对正的哈，中间也没有缝隙，看起来非常美观。我是地暖小罗，关注我，咱们下期再见。

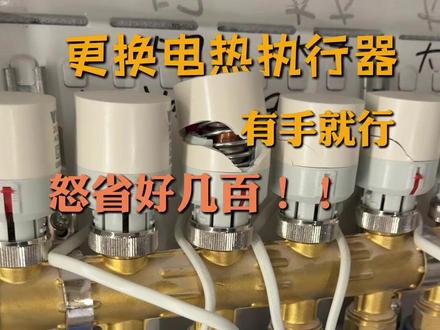

这个东西在网上我三十多买的，你可能可以找到更便宜的，在某种特定情况下，他值一百二十，什么情况呢？当你地暖电热执行器裂开需要师傅来换的时候，他就值一百二十还是一个一百二十元。我姐家也换了好几个，一算要好多钱。我看了下，换这个很简单，把整个过程分享给你们， 房间的控制面板都关掉，一定记得关闭电源。把坏的头拧下来，这是线控器，接在一起这一堆我们可以不用管它，我们只用把拆下来的这个剪掉，跟新的头接在一起 就可以，你们用黑胶布直接接也可以，我是正好有接线端子，接起来方便点。把之前坏的剪掉，把线皮剥开，然后跟新的接在一起，最后直接把新的拧回去就可以。把另一个裂开的按同样的方法换掉， 然后充电，打开线控测试一下，成功弹上来，更换完成，最后帮我姐家坏的也换下。这个东西的原理也比较简单， 是靠加热石蜡推进，原件就会弹起来，水路开始循环，线控器识别到到达设定温度就会断电，然后靠弹簧复位闭合。电热执行器分长臂型和长开型，根据你们的需求选择，又省了好几百。
