正弦电子科技库仑计设置教程

兄弟们好，开箱一款正贤电子科技的库伦记这样的，最新款的 va 九九幺零三点五寸屏幕的有线分流器款，这个是分流器，这是五百安的分流器，五百安的，然后这个屏幕屏幕是三点五寸的，我还没撕开呢，刚开，刚开箱，做一个开箱吧，相当于是 这样的，这样的，这上边是一层膜，我还没撕去呢，这正面是防水的 微微九九幺零，这个是这个月出刚刚出的新款。那咱们看一下配件都带啥？三米的延长线，这是那个五十公分的连接线，连接排线，还有一个是正极检测线，还有一个拧分流器螺丝，这个小扳手，还有两个线鼻子，两个线鼻子，三百安的，这个是分流器。然后下面咱们把这个分流器接上 电池，咱们试一下，看看这屏幕显示效果咋样。我这个是准备了一个十二伏的四串的一个铁里的电池，把它临时接，咱们试试看看。分流器这边 b、 a、 d 减，这边是接电池的负极，然后这个 ld 减，这边是接那个负载接充电器的负极，或者是那个用电设备的负极， 这边接电池负极，这边这个负载的负极或者充电的负极，这样的我就临时咱们接一下看看好了。现在是正极，我已经连完了，这边是正极，接的时候一定要记住了，别把这个正极跟负极他们俩接反了，接反了有可能这个 仪表就烧了。啥，这两个哪个正极都行，然后连正，这个是电池的正极，这边这个夹子是负极夹子，用那个叉 t 九零他们量一块的，然后夹上， 嗯，屏幕是慢慢慢慢亮的啊，这应该是原先测试的参数，还是大屏看着得劲啊。这数值一点三是最亮度的，这应该是最大亮度了，然后咱们清零一下容量，清零一下容量尝一下。 好，现在红下得取消这个按 c 了，然后点确定， ok， 哎，好了，现在是清零状态了，然后这个仪表带那个低压跟高压报警的，现在是十三点六一伏。我去， 这大屏幕看着还是爽啊。 i see it。 这是总容量值，电池是总能量值，这是千瓦时，这是设置多少度电的？再上一个，这是设定百分比息屏自动唤醒时间零到两百小时，调节显示器颜色范围零到七 三四二三四五六七， 调节显示语言可以设置，可以设置中英文，这个英文中文 蜂鸣器开关可以设置蜂鸣器离线数据保存时间设置十秒啊，这个是能装那个 sd 卡的，这应该是 sd 卡的，这是通讯地址西平。电流值现在是二点零安，比如是 充电电流或者放电电流低于二点零安，他就自动熄屏。熄屏时间值，这是一个时间范围，容量自动加满电压，比如你这是范围是零到两百伏，这个仪器是八到一百二十伏之内的电压都能使用。比如你设定容量是五十安时的话，设定电压，比如是五十伏满， 然后他到满五十伏以后的容量就自动变成五十安时。延时容量自动加满，比如这容量到五十安时以后，然后延迟多少秒以后，然后他会那个容量自动加满容量自动清零。电压是那个，比如低压多少伏， 比如一块电池十二伏电压，比如设定十一伏低压以后，他到十一伏以后，然后他就清零了，然后还有一个延时清零，比如这不是二十秒吗？延时二十秒以后清零。充电过流报警值，比如你设定充电电流，比如是 出设置充电电流，要设置完的话，然后充电电流超过五安，他会报警。放电，给我留只，放电超过多少只报警。 低容量百分比，报警零到百分之六，比如低于百分之二十，低于百分之十才会报警。电池过压报警。电池超过多少电压，然后报警。电池欠压报警，设定报警延时延迟多长时间，然后报警。电压曲线，这个是 电流曲线，空载电流清零，这个一般出厂的时候都设置好了，咱们比如这个设备没有故障啥，咱就不要设置这个设置电流清零值，比如这个电流你在没使用的时候，比如低于多少电流，然后让他这电流他自动变成零，这是回顾市场设置，这就没了。 然后还有一个啊，现在它的颜色就变成这样了，咱们再调个颜色， 这，这是这颜色，然后点下， ok， 设置成绿色的 哦，绿色是这样的， 还设定成白色吧， 这个是白色的， 再换一种颜色看看。 这是彩色啊，来，还设上彩色吧， 彩色还行，彩色还是好看的。然后还有一种功能，这是单次的，还有单次的运行时间，这是温度，现在温度二十五度，这是亮度，时时亮度是最亮的， 单机是调亮度的，一亮度最暗也可以啊，这背光完全关闭，这是这是单次用的容量值，可用时间了。剩余电量，剩余电，这是多少度？这就是电压电流， 这边是按实数，这边是功率，这边是容容量的百分比，这个是曲线，这个是这个音，然后按 c 的，按 c 的是曲线界面，现在是开始键， ok， 是暂停记录，然后再按 ok， 是这是开始记录， 这是或者电压、电电流曲线，他们会上下波动，使用的时候再按下 set， 是这个界面有累计放出按时数， 累计放出总瓦时速，放出多少电，放出多少安时，累计充入的那个多少度电，总循环多少次充电循环次数最大电压，然后最小电压，最大放电电流， 最大充电电流。然后还有一个上次充满电到现在的时间，这有个这个东西，这是历史记录，相当于是再按一下到这个界面，现在是百分之零，再按一下到这个界面，这个是单次用的，比如你跑一段用了用了多少按时，然后用了多少时间， 这两边都会显示，然后这可能看着不清楚，其实是上面有层膜没撕，然后这个里边也有个蓝牙模块，那个蓝牙模块连接手机的话，然后从手机上直接设置也行，不用一个这么 老是调这个设置了，这从手机上设置也挺方便的，咱们基本上用到的就是设定一个那啥，就是设定一个电池的容量就行了，然后图标不得这个散的吗？然后爱上是上，爱下是下， 这样， ok， 这样的 a c 的电视来回来去左右动， ok， 回来，这样的 咱们也可以把它容量加满，是否把容量加满 c 点确定， ok， 好，现在是百分之百的，然后也可以把这尝一下，尝一下容量是否清零， ok， 现在是清零状态的，然后还有一个那个低电量报警，那个低容量百分比报警，然后低于百分比都是报警。然后咱们给他设定一个， 设定一个百分百分之三报警，那现在已经报警了，然后设成零，他就不报警了，然后电池过压报警，欠压报警， 报警延时啊，大概是这样，然后咱们设定一个电压，然后我拿我那个可调的开关电源测试一下，现在已经是这个，我改这个开关电源 充电了。现在我设置的是十二伏，这上显示十二点零三，然后咱们把电压先调低点， 现在十一伏，十伏、 九伏，嗯，九伏就开始抵押报警了。咱们设计的是十伏 低压报警，刚才我又把它重新设置了一下，电池过压报警是十四点六伏千压报警，十点五伏报警延迟是零秒。咱们看一下这个十三伏，十四伏 这个中心二四零零，他有一个线损补偿，一拧到这个十四伏，他会稍微 电压高一点，然后慢慢它会降下来。十五伏过压报警了， 十四伏降下来了，现在是低压报警， 有低压报警，还有过压报警啥的，能不能及时发现的？电池低压了，能够及时发现。这个，这带封面器的，这个挺好啊， 然后电压调上来，这上面是十三伏，这上面是十三点零四零五，这样吧，刚刚我设置的熄屏时间是五秒钟， 然后完全熄屏，他就是这样的，稍微有一点亮度，然后晚上他应该是有一点点亮度，反正不是特别明显，然后按一下他就会亮， 然后再等五秒钟，他会慢慢还会熄灭，五秒钟他会熄灭这样的设置熄屏时间值，我设置这个五秒，比如五秒没有放电电流，或者是没有充电电流，他就会自动熄屏的。然后还有一个那个熄屏电流值，咱们找一下啊，熄屏电流值现在不是两安吗？ 然后咱们给它设置成，设置成 e m 吧， e m 自动熄屏， 熄屏了，然后咱们充电试一下，我把那个电路接上，使用电试一下。 好了，现在就算这边地方地方接完了。 bat 检，这是接电池的负极，这么着连过来，这个是电池的负极，接你充电的负极或者负载的负极，就比如接这控制器的负极，这就要相当于是这个是正极，这个是正极来接电池的正极，这相当于 你是电压检测线的正极，然后这两个这两个就相当于你充电器或者是控制器一正一负，然后咱们接充电的话，正极是直接接到这，然后这边是用电或者放电的负极，然后接到，接到是这边的，然后把负极咱们也接上。 what？ 刚打火一下是正常的，因为这个中心二四零零，他输出有个大电容，然后我把那充电电流加上，那相当是一安的充电电流，然后一安充电电流他是不亮的，我刚才设置的零点九八，零点九八，我设置的是一安充电电流，他是自动 黑屏的，然后把电流调高一点，哦，现在我中间设定的电流是那个两安电流，两安电流他就自动亮屏了，然后我容量是设置的三十安时，然后比如是 用两安电流充的话，大概需要十五个点，十五小时，四十六分钟，大概这样，这个是单次的充电，安时数充电的会有动画的大屏幕，这个看着特别好啊，这个是电压电流曲线，然后还有一这个，这个这个界面相当于是保护板那个统计的界面了， 这个页面是这样的，再按一下是这样，如果有想买的这个新款的库伦记的可以找我啊，今天视频就拍到这里了。

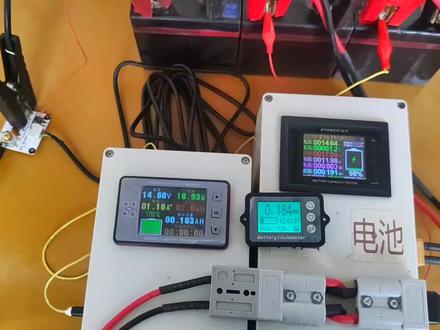

评测一下我买的几款库伦季啊。这是巨维的，这是那个 tk 幺五，这是正前电子科技的。 然后说是聚维的功能吧，聚维的就是能控制继电器，他能控制继电器的通断，然后可以那个就他自己控制，比如给电池放电的话，到低压以后他就能控制继电器断电了，聚维就这个功能，但是他这个 显示的好像是跟他俩不太准，这个一百九十五，好像是一百九十五，一百九十六，一百九十六， 这两个应该是测电流、测容量，啥是非常准确的，这个电流最后一位可以到零点零零一，这个到零点零， 这个是一点一五啊，这也一点一五差不多，但是这个颜色人眼睛看着他是亮起来是绿色的，但是到手机上看他是这个颜色的，我也不知道为啥纪委是这样的， 这个是这个表，然后这个是我现在这卖的这个。 对呀，这两个相机照过来是跟那个人眼看的是一样的，就是这个 这照来跟人眼不一样，这是我现在的卖的两百一十三了。两百一十五，两百一十四，这还是非常准， 觉得这个就是尤其这个这个电流稍微有点高一点，二按一点一四这样。然后他们仨 这个的检测线是这个正极检测线连在他的，然后这个这个的这个皇上是正极检测线连在这块的，然后这块的正极检测线连这个这是他的分流器，这个分流器在里边，这个分流器也在里边呢。然后我通过是这个 出来，三组可以直接连五组，五组电池并上这全这几个擦体九零全是并着来的， 把他三颗电池并起来了，然后他出来，他出来连着，他这边是电池附近，他出来连着他，然后他出来 连的这个分流器，然后倒塌，然后他倒塌，然后倒塌，然后从这边开始充电。 我这个跟他的价格这两个是差不多的，这个是一百三左右吧，这我这个是一百四，就比他贵了十块钱，但是屏幕比他大，然后设置的功能啥的也比他多点，他只能设置满容量、低容量这就 没了，没有啥了。然后我这可以设置满容量、低容量，然后亮明时间、细屏时间啥的都可以设置，设置很多呢，最前是两百四十四，两百四十二，这两个是非常准确的啊， 先经过的，他充电是先经过的这个这个仪器，所以他会比他稍微快了一点， 这是非常正常的啊，然后最后经过他， 大概是这样。

大家好，今天跟大家分享一下锂电池的库轮记，为了尽可能拍好这些视频，我特意买了两款库轮记，是主流的款式。首先什么是库轮记呢？看一下产品的官方说明书， 高精度电流采集型电池容量表，这个连接实在是太长了，我读了三遍我都没记住，所以说我们简称它为库轮记就好了。那像这个库轮记有什么作用呢？可以更精准的显示锂电池组的 这个工作电流，实时的电压，工作的功率，其他的电池的容量，电量的百分比，剩余可以持续使用的时间， 这个一目了然，非常的清晰。而且他还可以双向的显示，也就是饭店的电流，他也可以显示这个是十安饭店的功率是四百三十三瓦。像这个库伦记的工作原理，我们简单的说一下，保护的板的总负极的， 他会经过一个库伦机的采集器，这个是专门用来采集电流的采集器呢，然后再经过我们的到我们的输出的总负极来，也就是说你不管是充电还是放电，你都会经过这个总负极， 然后这个采集表能采集的到。那像这个库伦计和我们常见的电压电量表有什么区别呢？左边是一个电量的百分比，右边是一个实时的电压，我们可以看这个 换电曲线，是电压和容量的一个关系，他不是一个直线型，而是一个曲线，那我们这个普通的电压电量表了，他就只能根据他的电压去大概的预估他的电量， 他一定就没有我们的库轮记，根据电流来去检测他的剩余电量。怎么精准呢？我们再分享一下这两款主流的库轮记，他在显示上面有什么区别也供大家选择。我们现在这款街上的是福盛的， 大家可以看得到他这个表的型号还是比较大的啊，然后呢，他的各项显示参数就是直接的是数字， 一眼看上来还是很直观的，所以像这个普通的消费者啊，我们都会推荐他使用这一款巨维的这一款呢，我现在还没有给他接上去，我们通过官方的图片可以看得到， 他这个显示的这个界面跟我们这个福盛的完全是不一样的两种风格啊。同时作为呢，他还配了一个温度传感器，可以直接接到他这个库伦基，上面有多了一个温度的显示。巨维的这个库伦基的话，他最大的一个特色是可以连接我们的手机蓝牙 app， 可以调节里面的参数，然后调取这个饭店曲线。对于企业来说，做测试设备，做安装调试其实是非常方便的。关于巨维的这个扑棱剂， 下一次呢，我会把它安装到我的大电流测试设备上面，给大家做一个详细的展示。最后关于库伦机的使用建议，我们是建议大容量的锂电池组，比如说房车、船车路亚艇的锂电池， 家庭储轮的锂电池，你需要精准的掌控电量才安装库轮机，如果你现在是普通的设备，用我们那个电压电电表其实够用了。如果大家还有对库轮机有什么任何的疑问，可以在视频下方留言，随时交流。

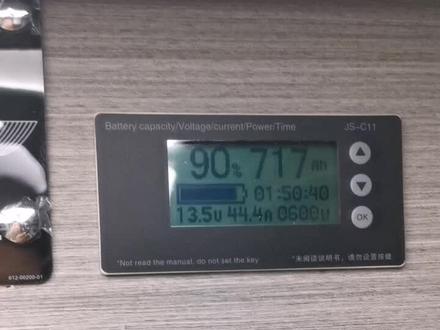

我为大家介绍一下库伦基的这个控制面板的各项参数都代表什么意思，那么请看现在，呃百分之九十代表的是当前我锂电池 实际的电量，那么七百一十八代表着我当前锂电池的实际的 这个呃电量，那么我当前的这个锂电池呢，是八百二十的，那么呢，七百一十八代表的当前我锂电池呢实际 电量是七百，实际的容量是七百一十八，按时，那么呢当前的按时占到总容量的百分之九十，那么呢这个电池符号的这个磁条现在在增长， 代表着代表着当前我发动机启动，我发电机的电量在源源不断的向锂电池中充电， 那吧十三点五伏代表着我实际现在发电机像锂电池充电的充电量， 那么呢，呃三十六点七 a 代表的充电的这个电流，电流数，四十点二三十九安培，那么当前我旅居舱用电设备所使用的这个功率是三百四百多瓦， 那么这就是一个库伦基控制变法各项参数的一个呃含义。

又是第一位，第二位我们把它变成零。 好了，现在已经把电池的总容量设置成了一千安时，我们点最上面的键按一下，再按一下 就回到桌面了。现在显示的还是过去的设置的容量，我们现在按照第二个键上键保持 一千二十。现在库伦 g 已经设置成了我们电池组的容量一千二十，那么现在需要的就是要较准，较准的目的就是要使库伦 g 的显示和电池的容量显示相一致。现 现在屏幕的显示是一千安石，但是电池未必是一千安石，也许是二百安石，也许是八百安石等等。那么现在怎么办呢？ 现在需要用充电器为电池充电，当电池充满了电以后，那么它必然是一千安石，那么在这个时候，库伦记的一千安石和电池的一千安石就算校准完毕。从 从此以后放电，电池的容量在减，库伦记的容量也在减，充电的时候电池的容量在增加，库伦记的容量也在增加，这样就一致了。那么库伦记和电池的容量是否 完全一致呢？根据我们的经验，时间长了以后会有误差，我们建议经过几个月之后进行一次校准，校准的方法就是按住上键，保持他就变成一千安史了。现在把电池充满，下面显示没有电流了，电池就充满了。其实作为一般民用要。

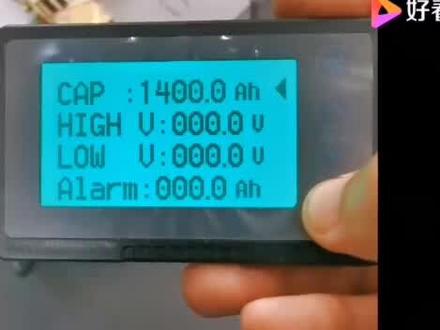

下面我们对库伦基啊进行一个参数设置，在库伦基的显示面板上，我们长按 ok 按钮， 这时候屏幕就跳转到设置面板状态，按上下键选择调试事项，调试事项有四项，我这个电池容量是六百安， 所以说我们第一项设置的话，就把它调成六百安， c a p 代表电池容量，也就是电池的有效容量是六百安倍。 然后其他的呢？我们都不需要进行设置，按最上面的镜头返回进入主界面， 然后要把这个电池要充满电啊，充满电以后我们长按向上按钮三秒钟，这样库伦基设置就成功了。

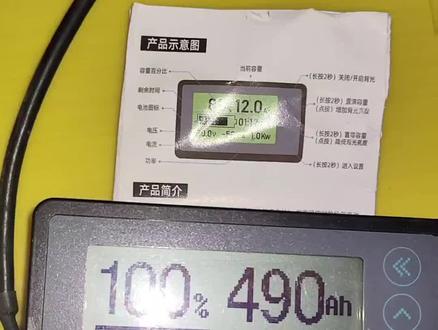

我们来讲一下这个库伦记的一些使用功能啊，这个就是库伦记的屏幕，他这个型号为 tf 零三 k。 库伦记呢就按照说明书上面的功能呢，就写的比较清楚，上面这个百分比，这个就是百分比，剩下百分之多少多少的容量就是百百分比，就一个剩余时间，就是这个，这个就是剩余时间， 充电的时候他就显示剩余多少个时间，就把这个电池充满，放电的时候他就显示呃，还有多少时间，他就把这个电池耗干， 放电的时候就显示就充电，显示充电的倒倒计时，放电就显示放电的倒计时。这个是电压，这个是现在电池的电压状态，这个是电池的电流 状态，这个是电池现在输出的那个功率功率。嗯，这这里说明书也有滤镜的，也有写在上面。这个电流呢，他是放电的时候就有一个奖号 减五十安，就是现在在放电五十安，如果是充电呢，他是就是有一个加号在这里的，加五十安就是在充电的意思， 充电的时候他这个屏幕是会屏幕的背光是会一闪一闪的，当然了这个背光也是可以关掉的，现在用的时候他这个背光就会亮啊，也可以手动关掉这个， 长按这个手动关掉这个背光，有时候晚上睡觉啊觉得很亮啊，就可以手动把它关掉，长按的时候他就手动开始背光，然后说明书 这里有说明啊，长按两秒开启或者关闭背光，立即刻立即刻设置按钮。 第二个按钮呢，他这个按钮呢就是加满容量六个按钮，加满容量， 现在加满容量长按加满容量下面这个中就是这个就是清零容量，现在我显示是满电，是吧？然后我们按这个就可以把容量归零，把容量清开， 这个就是手动加码或者手动清零的功能。有时候你看着这个库伦记怎么显示电池呃，没有电了呢？但是库伦记还亮呢，或者显示电池满电，但是实际上电池没电了，就是 库伦这屏幕啊，他是不知道电池有多少电了，他只是计算流出来流流过那个那条线的 那个电流的多少，来计算来估算这个容量。有时候我们用一些比较小功率的，例如这个库伦计他的背光要亮，是吧？他背光耗电，他自己耗电， 他自己耗电，他没算进去，现在显示不耗电，是吧？实际上他这个这个就这个东西他自己就耗电，他自己就耗电。你长时间不用，或者你给手机充一下电，他是识别不了了， 然后那个电用去了，然后这里他不知道，他没算进去，有时候就会导致说啊，时间长了他就会 呃，显示还有百分之五十或者百分之八十的电，但是嗯，突然一下他就关机了，就会有有时候出现这个情况，出现这个情况的时候呢，就是要把电池 把电池的电压，这个电压冲到十四点一伏，他就会自动加满了。他为什么自动加满了？为什么要冲到十四点一伏？他自动加满了？这个是我设置的，这个是设置界面，设置界面里面第一个就是设置这个电池的实际容量， 这个电池实际容量四百九十啊，我就设置四百九十，这个自动加满电压，就是这个，只要我们电池的电压拿到这个设定的电压，现在设定十四伏， 就自动把容量自动加满。无论任何时候，无论你这个电池是不是没电还是满电都好，只要拿到这个电压，电池就给你加满，就算你电池没电，拿到这个电压他就给你加满。下面这个第二个、第三个， 这个十一点零呢，就是电池没电的时候没电，电压就十一伏左右嘛，拿到这个见到这个电压，他自动给你清零，就是说如果你现在电池电压十一伏，就算你电池是满电，他也给你清零。 这个这两个电压呢，是用于较准电池容量用的，因为硫酸铁锂电池正常使用情况下，他电压达到十四伏以上，就可以判断为满电，正常情况，特殊情况那种。 呃，假如电池是在低温保护状态啊，或者是那个高温保护状态啊，这种情况是例外的，他会导致容量不准，所以我们经常说要把电池充满电充到十四伏以上，他自动校准，就这个意思，充到十四伏以上，他 就冲到十四伏以上，他就自动校准了。下面这个就是用把电池的电用杆之后，这个我们一般不设置的。为什么不设置呢？一般设置为零， 因为有些时候你那个逆变器，你把电池关机之后，逆变器里面有电容，你关机之后，他那个电容会残留一点电，他这个电压会慢慢慢慢的降低，电压降低的情况下，他降到十一伏，那他这个屏幕就以为你电池没电了，他自动给你清零， 就会有有这种情况啊，所以一般情况下我们第第三个就是不设置的，然后下面那些就不用管了，下面这种 这个是呃，计损耗的百分比，这个怎么设计的？设不设计不准？不用管它，这个多少按时报警啊，或者多少电压报警，这个就不用管它，这些不用管它， 我们只要用到的就是第一个跟第二个，第一个就是异异异色的电池容量，就我们电池容量多少你就填多少进去，第二个就是自动较准的电压，第三个不用管，你设置也可以，不设置也可以，看情况吧，我们默认是不设置 退出了。现在电池是满电的啊，电池十三点七伏，现在其实是满电的，那是库伦基，他不知道啊，那我们手手动按这里轻连加或者加满， 手动按他就清零或者加满，或者你把电压冲到现在十三点七，太低了是吧？然后我们把电压充接充电器，把电压冲到十四伏，他也会自动加满，跟我们按这个是一样道理的。 呃，使用上了也没有什么好注意了。旧款的按按这里是没办法调光的，旧款的只能只能长按这里打开，或者或者关被关。 现在新款的呢，他就是有一个调亮度的功能，有些可以调亮一点，暗一点的可以，不过呢你晚上睡觉的时候呢，基本上 晚上睡觉的时候基本上都是关掉好睡一点，关掉它，然后晚上就睡觉舒服一点。
