creo9.0转工程图比例不对

怎样才能让我们在导出工程图时，他的比例是一比一的？我们只需要修改两个选项就可以了。首先我们点击文件选项，配置编辑器，点击查找，然后在这里输入 dxf， 找到这两个关于工程图比例的配置选项，我们点击他，然后把这里设置值，我们改成页式，然后点击添加更改， 在选择我下面这个，同样我们把它改成夜色，这边添加更改，设置好重，我们这边点击关闭，然后一定要导出一下我们的一个配置，这样子我们下次再导出工程图的时候，他的比例就是一比一的，大家学会了吗？

很多同学从 crow 工程图导出 cad 的时候，发现尺寸变化了，应该怎么解决？主要是以下两个方面的原因，第一个方面就是工程图的单位，第二个方面就是比例问题。首先来讲一下单位问题，比例是一比一，导出的 cad 的尺寸缩小了二十五点四倍，所以让我们可以在这里更改他的单位文件， 准备绘图水线，那我们可以点击这个更改，再往下拉，那我们就可以找到这个工程图单位的配选下，他的默认搭配是认准的，那我们只需要把它改成公字的就可以了。再来讲一下比例问题，比例不可能一直都是一比一的，那导出去的时候我们仍然想尺寸不会发生变化，那应该怎么去操作呢？ 只需要在 configure 里面配置这两个选项就可以了，但是前提你的工程图的单位是公制的，那应该怎么去配置呢？点击文件选项，那我们可以 找到这个配置编辑器，在这个地方添加我们刚才的那两个参数就可以了，添加完毕之后一定要点击导出配置，这样的话那我们就可以永久性的保存这两个个选项。再跟大家做个总结， 单位一定要是工资的比例是一比一的话，那就不需要配置这两个比例的配选项，反则就要配置，这样的话就可以解决百分之八九十的尺寸问题，但是还有百分之一二十的就会出现特殊情况，那你这样的话，那你就需要 在导出去的时候，在 cd 里面需要做比例缩放就可以啦。想要学习更多的杰克知识，欢迎大家评论点赞关注！

嘿，老铁，这几个配置说的很好，你肯定会用到的。太空最近经常有学员问 pro 工程图转 cab 尺寸变了，这是什么情况啊？这是典型的配置没有做好。 经常会有设计师在 cry 工程图转 cd 之后遇到尺寸比例缩放的问题，我们一起来看看他的设置方法。首先，我们从工程图环节下找到文件，准备绘图属性细节选项在之前的版本叫详细信息更改项，进入绘图选项修改的一边之后啊，点击 下方的搜索，输入交音 uni 子，把这个选项的值改成毫米。这一步的目的是将工程图环境的单位改成毫米，修改之后，切记要保存好工程图的配置文件，后缀名是点 dtl。 接着我们继续从文件选项配置编辑器添加 两个比例设置选项。同样，我们也是先搜索 sky 了，把以下这两个选项的值都改成 yes， 然后将卡飞个点 pro 文件导出到软件的起始目录下。当然，如果你已经有设置好的工程图配置文件，你也可以直接添加胶音 c， 他不发这个选项来默认调用工程图配置文件，这样子就永久设置好了，你学会了吗？

q 六创建的工程图导出 cd 比例不是一比一，怎么设置呢？大家好，我是刘志聪，这是很多新手同学或者对 q 六软件不太熟悉的同学经常会提的问题，这部分同学呢，他们一般没有设置自己的零件和组件模板， 同时也没有自己的工程图模板，当然基本上也没有设置自己的绘图视角选项文件，所以我们这个视频呢，就是基于这样的一个前提条件去讲解的。 那我们要做的第一个事情呢，就是要保证我们的三维模型的长度单位是公制的毫米的，这个呢我们就要分三种情况去讲解了。那第一种呢，就是我们自己新建模型，当我们去新建一个零组件的时候呢， 这里会默认去勾上使用默认的模板啊，我们要把这个勾呢取消啊，如果是勾上的话呢，扣六软件默认是采用音质的模板的。好，我们把这个取消 之后，我们再去点确定啊，这个地方我们要选一个啊， m m 开头的这个模板，比如说我们这个实体零件是 m m n s part， 呃，所里的就是这个啊，话筒下面这个啊， 他所里啊，这个后缀有一个杠啊，一要跟这个杠 abs 啊，这两个都可以啊啊，这是代表了这个相对精度跟绝对精度的。我们点确定的话呢，我们创建了这个零件呢，他的单位啊，我们通过准备模型属性这里能看到啊，他就是这个毫米作为这个长度的。 好，那第二种情况呢，就是我们导入外部的图档，比如说像这个 s t p 啊， i g s 这一类格式的文件啊，比如说我这里有一个 s t p 的啊，我去导入 好，如果我们在默认的情况下不去选用模板了，这样子我们导入进来了这个模型有可能是音质的啊，这个长度，当然也有可能是这个好，这个公式毫米的 啊，这个时候我们保险一点，我们可以去点这个使用模板啊，点细节这个地方啊，这里面呢，我们可以设置我们的一个零件或者是装备体的一个模板啊，我们通过点这个选项，这里面呢啊，去找到我们刚才的这个 m m 开头的啊，就是这个长度单位十毫米的啊，比如说我这个 m m s passo 里的，选它啊，如果你导入的这个模型呢，它是一个装配体的话呢啊，这里面啊，装配的话，你也要选一个 这个 m m n s 开头的这个 asm 比赛的这个模板啊，这个或者这个都可以啊，那么我们这样子选了之后呢，我们点确定，那这样子我们导入了这个模型呢， 它的一个单位呢，肯定也是这个毫米的啊，我们这里能看到啊，那第三种情况呢，就是我们打开现有的图档，它本来的一个单位呢，就不是公字的，是音字的，那比如说我打开这个图档啊， 我们通过文件准备模型属性能看到啊，他的一个长度单位呢，是这个英寸的，那么这个时候呢，我们就需要点这个更改啊，把它转换为这个工字的，那我们可以选这个啊， m k s 或者说是这个 m m n s 啊，前面是 m m 的就可以了，那这个时候啊，我们选到其中一个，我们选这个啊，设置啊，这里面呢我们要选第一个啊转换尺寸啊，例如一变为二十五点四啊，这个什么意思呢？就相当于是 啊，我们可以理解为是一块钱等于十毛钱，那是一样的一个意思哈，啊，就不要选下面这个啊，一定要选这个转换尺寸的，这个我们点确定好，那这个时候呢 关闭啊，他单位呢就变为这个毫米作为这个长度的，那以上这三种情况呢，基本上是能够保证了我们能遇到的啊，我们打开模型啊，能够保证我们的这个单位是毫米的啊， 这个时候呢我们去创建工程图啊，比如说当前这个模型，我们通过啊新建绘图啊，注意哈这个地方啊，他也会选上这个使用默认的模板，那如果我们新手朋友你没有设置好自己默认的模板的话呢 啊，你可以去把这个勾取消，当然呢你保留也没问题，我们再点确定的时候啊，下一步啊，我们要注意啊，这里面呢我们就要选好一个模板了，那这个模板呢是为了保证我们的一个绘图呢，他的单位是这个毫米的，同时呢我们的一个啊 视图的投影啊，他的一个视角呢是第一视角的，因为第一视角呢更符合我们国内的一个使呃使用习惯，那这里面呢我们要特别注意一下，我们选模板的时候呢，我们要选前面这几个啊， a 零， a 一， a 二， a 三， a 四，那这五个模板呢，默认都是毫米为这个绘图单位，同时呢是第一视角的一个 投影的，那后面的这些呢？ a， b， c， d 呢？这些就是他的一个呃音质的一个模板哈，同时呢投影视角也是第三视角的。那当然啊，这里面还有啊两个选项啊，指定模板，这里面有一个格式为空或者是空， 这两个呢我们就注意哈，当我们选到这两个其中一个的时候呢，我们创建我们的绘图呢，它会自动的去加载我们呃软件 moon 的一个绘图选项啊，就是这个绘图细节选项， 软件默认的话呢，它是采用了这个啊，英寸作为这个长度单位的，同时呢也是这个啊，第三视角的一个投影啊，自然呢啊，可能不太符合我们的一个啊使用的一个习惯。所以说呢，这里面我们要使用一个啊 工字的模板，比如说我选一个 a 三的啊，确定那软件会自动按照模板去创建三个视图啊，这个时候呢，我们可以通过点这个文件啊，呃准备 绘图属性点这个细节选项，这里更改能看到了我们当前的这个绘图呢，他的绘图单位啊，就是毫米的。同时呢他的一个呃投影视角呢， 是这个第一视角的这个 project 生态啊， first angle， 我们把这个关闭啊，当然呢，远见默认创建的这个绘图呢啊不一定符合我们想要的啊，当然我们可以把它删掉啊，你去重新创建也可以。 但这里面呢，我们要特别要注意一下关于这个比例的问题，那软件呢，它会自动根据你当前模型的大小，再配合你所选的这个图框的大小， 会给你啊，自动的去分配一个合适的比例，那这个比例呢，他会保证你当前的这个绘图呢啊不会显得太大，以至于超出这个图框的范围啊，当然呢，也不会让你的绘图啊，这个比例啊太小以至于呢，你这个，呃，这个 图框里面有太多的空白，我们从这个左下角能看到啊，这里面就有一个默认的一个啊，绘图比例是零点零七一的啊，当然你去双击这个绘图啊，通过这个比例你也能看到页面的一个默认比例是零点零七一的啊，这个时候呢，如果是啊，你去新建一个啊， 简单的绘图啊，确定啊，这个比例呢，他默认啊，肯定也是这个页面比例啊，零点零七一的，那这样子我们去导出 cad 的时候呢，他的比例肯定就不是一比一了，那所以说呢啊，处理方法，第一个你当然可以去啊，通过点这个啊制定的比例，对吧，你可以去把它改为这个一啊啊， 这个确定啊，可能呢，这样子这个图就会比较显得比较大了，好了，包括呢啊，这些视图你也一样可以去改他的比例啊，对吧，你可以改为一啊，那有没有办法我不去改这个比例啊，就是说保持当前的一个比例，在我们导出 cd 的时候 也能保证是一比一啊，这里面呢就有设置到两个这个选项了，那我们可以通过了文件选项啊，在这个 数据交换这里啊，我们往下拉一点啊，这里面呢就有两个是关于我们导出 cad 的一个比例相关的一个选项啊，就是这个呢啊， 将绘图比例导出为 d 叉 f 或者 d w g 的格式啊，这个时候我们把这个勾选上，包括下面这一个，导出为 d 叉 f 或者 d w g 格式时，缩放绘图的这个 绘图试图啊，把这两个勾选上啊，然后呢把这个导出我们的一个 configure， 对吧？替换我们这个 软件的启动，步入默认的这个 config 点 pro 文件，那这样子我们去导出 cad 的话呢，他肯定就会转换为一比一的这两个选项呢，其实在 config 点 pro 里面也有相关的一个配置的，我们把鼠标挪到他们这个旁边啊，会有 有一个提示，就是这个 d 叉 f l scare wheels 跟上面这个呢 d 叉 f l 作为 ski 哈啊，其实呢是对应的一个关系啊啊，如如果我们在这里呢，把这两个勾上之后，你导出这个 configure 文件呢，它会自动去添加这两个选项，并且呢设置为 yes， 当然你不在这里去勾啊，你直接通过这个编辑配置编辑器里面去查找这两个选项呢啊，也一样可以的啊，去设置啊， 他们的效果呢是一样的哈。好，那这个呢，我们就把它这个啊，我就不保存哈，取消一下。大家知道我们这样的一个设置呢，就是保证我们这个窥图岛 cd 的时候呢，转换为这个一比一的，那怎么转换呢？哈，其实呢很简单呐，比如说啊，他当前这个比例呢 啊，比如说我改一下吧，他是这个零点零七一啊，不好说明，比如说我改为这个零点零五啊啊，假如他默认的给一个呃页面的比例呢，是零点零五的，我们在导 cd 的时候呢，软件就会自动把这个比例呢 乘以一个二十，对吧，那就是一比一了，相当于这里面呢我们就注意了哈，那么软件在转换的时候呢，它是根据你的第一个这个常规视图啊，这里呢就是这个啊，这个，呃， will temp 一这个啊，去做一个比例的一个换算，那比如说这个他会乘以一个二十。那如果你这个绘图当中呢，还有更多的一些细节的一个绘图，比如说一些这个，呃，局部的放大视图，他的比例呢 跟我们当前这个零点零五呢，是不一致的，他一样会乘以一个二十啊，去转换为这个 c、 a、 d 的啊，这个呢我们要注意一下的啊，同时呢，我们有些同学出图的时候呢，可能也有一个习惯，他喜欢在一个页面里面呢创建多个零件的绘图，那比如说 我在这里面呢啊，点这绘图模型，我再添加一个模型进来啊，比如说我添加一个，呃，这个吧，好， 打开，对吧？然后呢我再去创建绘图，这个是我新添加进来的。好，我们注意看哈， 这个新添加进来这个绘图了，我创建了之后啊，他也会根据当前的这个图框的一个大小去给他自动分配一个比例，我们看到啊，这个比例他就是零点一一啊，就跟刚才是零点零七几啊，就不一样了，那这个时候啊，我再去创建几个视图，对吧？那我们再去把 这个文件去导出 cad 的时候呢啊，它也是会根据啊，第一个视图就是这个它的比例呢乘以二十，对吧？因为它是零点零五嘛， 乘以二十他就变成了这一比一了，那像这些绘图他也一样是乘以二十的，那这就会导致一个问题啊，那我们去导出 cad 之后呢，这部分绘图他是正确的一比一，但是这部分呢，他就不是一比一了，他就 啊是错误的，对吧？那要解决这个问题呢，我们就分三种情况去讲解，那么第一种情况，你当然可以在创建这个视图的时候，你去手动去改他的比例，对吧？你点这个自定义比例， 把它改为跟我们前面第一个创建的这个，呃，这个视图的比例是一样，比如说我都改为这个零点零五，对吧？那这样子呢，那肯定是没问题的，统一的话，呃，相同的比例导致越低都是乘以二十。那第二个方法呢啊，我们可以啊，点下面这里啊，新建一个页面啊，比如说这里就是页面二， 那么在这个页面二里面呢，我们再重新的去创建绘图啊，那这样的绘图呢，虽然啊，他的比例呢，跟我们刚才第一个页面他的比例呢是不一样啊，但是呢，我们在导 cad 的时候呢，他就会根据他当前页面的这个比例呢去转换为一比一啊，啊，就不会，呃，跟 刚才的第一个页面呢，出现这样的一个不一致的情况了啊，大家都是一比一啊，也就是说呢，这两个页面呢，他都会单独的去乘以一个数值去保证转换 cad 之后呢，比例是一比一的啊， 那这样子啊，他们所乘以这个数值呢，可能是不一样的啊，对吧？好了，这个我们把它删掉。那第三个方法呢啊，可能有些同学我们用 q 六只是导一下图啊，我喜欢呢在一个页面里面去创建啊多个零件的绘图啊，对，这样子 方便我去导出 cad 之后呢去做呃统一的处理，那有没有办法呢？在我们创建绘图的时候啊， 所有的不同零件的绘图，他的默认呢去采用一个相同的比例呢啊，这样就不会存在我们导 cd 也会存在不同的零件不同的比例啊，出现不一致的情况了，对吧？好，那这个时候啊，我们可以去改一个配置选项啊，我们通过了 文件选项啊，配置编辑器里面呢，我们查找，我们输入这个 defer draw scale 啊查找，那这个选项呢啊，他默认是负一的啊， 那在负一的情况下呢，他就是我们在创建绘图的时候呢，系统自动去根据你模型的大小配合你图框的大小啊，自动的给你分配一个合适的比例啊。啊，如果我希望啊呃他给一个固定的比例，而不是自动去分配的，你可以在这里面去设置一个值，比如说啊，你改为零点五， 话说呢啊，你改为一啊，那这样子啊，我们啊去把这个导出一下，对吧？去替换你默认的一个呃启动目录里面的 ctv 点 pro 啊，这里呢我就不去导出了。好，我确定，那这个时候我们去创建的绘图呢，他就是一比一的啊，比如说这个可能要呃对当前无效啊， 我们可能要把这个关闭啊，我去重新的去创建绘图。好，我们点这个啊，新建绘图啊，这个模板我们选一个 啊，这个使用模板啊， a 开头的，比如说随便选一个 a 三的啊，确定。好，那这个时候我们就看到啊，这个呃绘图啊就显得特别大，因为呢他就是采用了我们刚才呃设定的这个比例啊，一比一的，哎呀，我把这个呢稍微把它 我看一下，那我们双击一个视图了，我们就能看到啊，他的一个比例了啊，就默认就是一比一的，包括他页面比例也是一比一的，对吧？那这个时候啊，如果你再去啊添加其他模型进来，你去创建这个绘图啊，比如说我，呃，选一下这个比较大的啊，确定 好，那我们去创建这个绘图呢啊，他肯定啊，默认的就是给他一个一比一的比例，我们看这个比例，对吧？啊，包括呢你去创建 这个走车图啊等等啊，他其实都是啊，给你一个一比一的一个比例啊，我们通过这个比例能看到，对吧？好，通过以上的讲解呢，大家应该知道怎么去保证我们的绘图导出 cad 是一比一的了， 那如果大家想更进一步的学习库六工程图相关的内容，例如像这个零件啊，我们通过映射键呢，自动套我们自定义的模板啊，自动去创建出他的一个三字图 轴测图展开图，对吧？然后呢这个啊三色图还带上这种剖面的，然后呢我们这个图框啊，去定制好啊，去提取完模型相关的参数，例如名声、材料重量啊等等，那包括呢我们这个钣金零件，他的一个呃展开尺寸啊，喷涂面积啊 等等啊这些相关的一些信息呢，又或者说呢像我们前面所发的这个视频这样啊，利用映射键快速的去创建各种视图啊，利用映射键去探 我们的一个啊符号的图框，而且呢图框是可以调节大小的，并且呢图框还可以自动提取模型的 这种相关的参数啊，那大家可以来系统的学习一下，我们这套库里有钣金工程图教程啊，在里面呢有部分内容是关于这方面的详细的讲解的。好，那以上呢就是我们这个视频分享的所有内容，我是刘志聪，关注我主页还有更多精彩内容哦，谢谢大家。

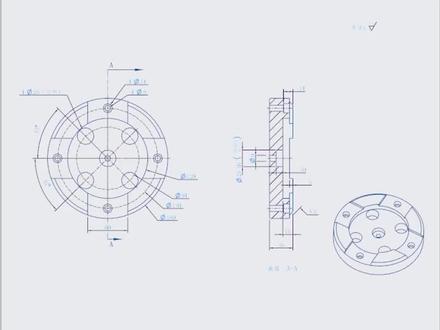

ctrl 工程图转 cad 尺寸比例不对，竟然是这个原因！我们先打开它的工程图，直接转出 dwg， 我们来看看情况，重新标注尺寸的时候，数据明显是有比例缩放的情况， 按正常的思路，那肯定我们会回过头来检查三 d 模型的单位，它是自定义的单位制度是毫米，没有问题。另外，转 cad 时， config 配置选项里面的 比例说方的相关设置我也都有设置也是没有问题的。那问题有没有可能是他工程图的单位设置问题呢？我们回到工程图，打开绘图选项来看看，这就很奇怪，他设置的也是毫米为单位，那问题又出在哪里呢？ 我通过检查试图发现了问题，当右下角的三 d 视角采用了自定义的比例缩放之后，转出 cad 它就会有问题。 比如我把它先改成全局比例，转出 dwg， 再标注尺寸，他就是正常的。那现在的问题就是，他为什么会这样呢？就得从 carry 的逻辑来进行解释。 kiri 在执行导出 r d 的时候，如果设置了自动缩放比例的相关配置， kiri 他会预先判断一个视图的比例 作为参照去进行说放。至于是怎么判断是哪一个仕途，按我的经验来看，他应该是按照绘图梳理的仕途的名称来进行识别的。接下来我们再来看看他的仕途名称。第一个主仕途的名称，他并非是 carry 默认的仕途名称，而这个三 d 视角的仕途 名称它是默认的，所以在转出 dwg 的时候，会优先识别到以三 d 视角的比例值来进行缩放。那要 解决这个问题，按刚刚所讲的，那我如果把主视图的名称重命名，比如改成到零九，序号比下面这一个稍微小一点点，再转出 cad， 我们重新来标注尺寸，问题是不是就顺利的解决了？他就是这么神奇。关注蔡公不迷路，大家一起学技术。

好，我们今天讲解一下，我们之前在一个课程里面讲过， c d ctrl 导出， c d 里里面这个比例必须是一比一， 那么如果我这个视图放到这里，我的比例刚好是零点五，零点五，零点五有点大，我这个比例是零点三刚刚好，对不对？ 我按照这个方式去导出那个产品，如果说按照一比一就超出我的土框了，我就按照这个零点三的比例导出，那么我的我的尺寸怎么正确导出 cd 尺寸呢？上来呢？我们先标个尺寸，我给大家讲解一下，我这个有错误对不对？ 我们可以通过这个里准备模型属性，这里细节选项，我先把我这个改一下，打开，我找到一个国标配置好的 d t l 文件，如果说大家有想要这个国标 d t l 文件的，所有的尺寸包括参数都是配置好的，点击确定应用尺寸是不是刚刚好，对不对？就是标准的。如果说有想要这个国标 d t l 文件的，可以在 评论区扣一，我可以发给大家。现在这个尺寸是三百九十二，如果说没有配置，按照这个零点三，你按你按照这个比例，不是一比一的尺寸导出，这个三百九十二的尺寸会变动。另外我们把这个供应值我们也要改一下， e r a w n g 杠 u n i t s 查找， 把这个改为毫米，添加这个就没有错了。接下来呢，我教大家怎么导出啊？按照这个非比类的，通过文件选项这里面添配置管理器添加，添加一个参数，就是这个参数复制粘贴，把这个 no 改为 yes， 确定 导出到我们的康菲格，下次打开就不用再更改了，点击确定是吧？现在我们所有设置好了，接下来绘图属性这里我们直接导出 dwg 格式，导出到桌面直接这里全部默认了。接下来我先暂停好 我们的 cd 打开了，接下来呢，我们通过标注这里检测一下这里的尺寸是不是对了，至于后面这里我们改下 cd cd 的配置就可以了，是不是尺寸是完全一模一样的， 这样可以大家可以按照我这个设置设置一下，如果说有想要学习更多结构设计技巧或工程图设计技巧的，可以在评论区扣一或者私信我，我可以发一些资料给大家，我今天先讲解到这里。

3d 转 2d 之后发现尺寸不对，宽度是 50， 变成 2 2835。 原因是因为 cryo 软件的绘图模块是应置单位，所以转到 cad 之前要修改一下比例，其它三个试图删除， 双击这个仕途比例 25 4， 确定 25 4 是公制和英制的转换 文件，令存为 3 d 赚 2 d 有两种各式 d， x， f， d， w， g 版本，这里要改成底版本，确定 zad 软件，打开文件 测量一下尺寸 是 58 毫米，这样就完成了。

呦，那个 cad 这个 pro 老是转不出一比一，怎么弄？打出 cad 工程图不是一比一，是不是？是你还会不会的？你不会过来看一下，会。 好。今天这个公证图啊，导出 cd 不是一比一的，这个问题呢？怎么解决？我们说白了就三个地方，要注意一下，哪三个地方呢？我们一起看到这里就是这个文件呢，在这个零件下面啊，这个文件呢？这个有个选项，选项这里呢有一个什么？有一个配置编辑器，你找到什么？找到这个 啊，找这两个就可以了，找这两个，那么这个东西你可以在你的这个 config 里面啊，直接把它这两个参数给它写进去就可以了，这是第一个。 第二个呢，那是在我们这样的一个工程图页面，那比如说这是个工程图页面是不是？那就从哪里搜集的文文件啊？准备这里有一 一个回头属性，找这个详细信息把。这个单位啊，你要把它看一下他单位是不是这样的一个毫米，在这个地方他这里有一个单位，这一块看到没有？ 这个单位要让他十毫米哦。啊，因为他默认的是英寸的，这是第二个，那很多人他说这两个东西我都改了，但是他就是不能够还是一比一的这样的效果，那怎么办呢？那，那就是你要看一下你的这个，这个软件他的一个左下角啊，这个软件他左下角吧，这个主要在哪里？主要在这个地方，你看这个左下角这个位置啊？ 啊，这个地方，你看一下他这里是否是一比一的啊？说白了就在哪里呢？就这个位置双击，他就这里有一个默认这个比例，这里有个默认页面默认比例这个地方如果说你不是一比一的，有时候 有同学他这个导出来，他就不是一比一这样的状态啊。那这个地方你可以把它改成通过参数啊去控制，让他变成全部都是一比一的。是哪个？就像这种，你看就这个，你看第一个，这里就是我们前面所说的那个公证图的配置，把它参数加进去就可就可以了， 这个就是我们那个公证图页面回头属性，是吧？然后这个就是我们那个左下角茉莉一比一的，你就把它这个加到到哪里？加到到我们这个， 呃，这个咖啡改页面啊，就可以了，好吧，这个就是我们的工程图会有多熟悉，就 d t l 的这个一个页面就可以了啊。那么这个就是我们的一个软件的一些配置啊，但是如果说需要这些配置的，也可以在我们这个评论区里面扣个六六六，好吧？直接发给大家。

大家好，今天跟大家分享一下输出昆仑图导入 c ad 的一个比例问题怎么解决？首先在文件里面点击选项，选项下面有个配置编辑器，点击查找，输入一个 d x f d x f dx f， 点击一个查找就可以啦，查找到我们第一个配置选项是我们的一个什么，对于整个工程图的一个比例问题，点击个 yes， 在我们选择第二个对于我们工程图试图的一个比例问题，点击 yes 就关，点击关闭，点击取消，我们要导出我们这个坑这个配置形象，这样的话下次打开的话就会永久性的保存我们这个这两个配置形象，哎， 就可以完美的解决掉了我们工程图比例的一个问题。大家对于工程图有什么问题的，欢迎大家留言。

pro e 如何配置导出 auto cad 的二级工程图？比例是一比一的呢？我们首先点击文件选项，点击 coffic 配置编辑器，在里面点击查找输入名称 bx fx drawing sl， 设置值改为 yes 添加，再继续点击查找 exfout， 同样把设置值改为任，并添加保存到配置选项里，最后保存 confid 配置文件到 proe 的启动目录里就可以啦。还有更多技巧分享请关注我。
