天正t20v7.0怎么标注坐标

想用 cad 去标注这个 x y 的坐标啊，但是呢又没有安装这个天证软件，那怎么办呢？那我们可以直接啊借助这一个 z b、 b、 z 的一个小工具啊，当然如果还有同学没有这个小工具的，关注姜老师之后，后期都可以免费领取到。那么具体怎么使用呢？ 首先我们打开这个 cad 啊，然后在命令行输入 a、 p 空格，在电脑上找到这一个 z b、 b、 z 工具，然后点击加载，点击关闭，接下来直接在命令行输入 z b、 b、 z， 就是坐标标注的首字母，然后敲空格键， 第一次使用，我们最好是设置一下参数啊，我们点这个选项，或者是输入字母 o 控制左边的话，这个坐标系怎么选呢？我们一般是选择世界坐标系啊，当然我们具体的话还要根据图纸的情况来 选择对应的坐标系，下面的参数我们就直接默认啊，然后右边的话有两个参数我们经常需要修改，第一个就是我们的标注比例，第二个就是我们的字体高度啊，首先我们先点确定， 然后呢我们随便的找一个点，我们先标注，哎，我们会发现这个标注出来的这个坐标文字高度特别大，对吧？我们要调小，哎，那我们改哪里呢？就是改文字高度啊， 这时候我们直接先空格退出选择，然后点这个选项，把这个字高改小一点，比如说改成一，然后我再点确定，你看现在我再去标注这个坐标，基本上我的文字高度就比较合适了， 这是我们文字高度的一个调整，然后我们再空格退出啊，我再点选项，那这个什么时候调整这个标注比例呢？比如说啊，我们现在把这个比例调成零点 点零零一，会是什么样子？我们点确定，我们再来找这个点去标注，他发现没有这个小数点，他是不是往左边挪了三位？换句话讲，如果说现在我们标注出了个坐标，他的小数点哎，往左边挪了三位，那怎么办？ 那我们就应该去调这个标注比例，把它放大一千倍，对不对？所以我们啊，直接点这个选项对吧？零点零零一放大一千倍就是一啊，所以你想把小数点往左边挪， 对吧？就输入啊，小于这个一的比例，零点零零一，如果你想把这个小数点哎往右边挪，对吧？你就啊输大于一的比例，比如说十百千啊，那么一般的话，我们是一或者是 是零点零零一，要么就是一千啊，基本上就只有这三种情况。那现在我们假设啊，设置为一千，然后点确定，你看我们再去标的话，看到没有， 相对于我们上面这个坐标，它的小数点是不是就往后面挪了三位呢？所以我们根据具体的情况来调整这两个参数就可以了。当然啊，有很多同学在使用这个 z b b 这些工具的时候，就发现一个问题啊，哎，老师， 我把这个 cad 软件关掉，或者说我把这个图纸退出去，我再重新打开的时候就会发现，哎，为什么这个 z b b g 工具它就无法使用了啊？现在我们来看一下啊， 我们直接在命令行输入 z b b z 空格，哎，它就会提示未知命令，这是因为啊，我们用 a p 空格加载的这个啊， 工具的话它只是临时加载，如果我们想每次打开 cad 就能直接用的话，我们就要添加到启动组， 那么如果想添加到启动组的话，有一个点要注意啊，就是我们这个工具啊，放到哪个位置就不要去动它了，如果一旦挪动了这个位置或者是被删除了，那我们这个工具它也无法使用啊，所以我们最好是把它直接呢，对吧 啊，把剪切到一个啊 d 盘或者是其他的硬盘，这样的话我们就不要把它删掉了，因为放到桌面，万一你到时候被清理了对不对？那么这个工具就失效了。那么设置好这个路径之后呢， 我们再找到这个 cad， 输入 a p 空格，那这个时候我们就不要直接点加载了啊，我们要点击右下角的内容选项，然后点击添加，再 再找到我们这个啊文件所在的位置 d 盘，对吧？找到这个工具，然后点打开，哎，这样的话添加到启动组织后有什么好处啊？我们点关闭，关闭 好，哪怕现在我把这个图纸我给它关闭掉啊，甚至于我把软件关闭掉都没关系啊。好，我现在再重新打开这个图， 这个时候你看啊，我们不需要，对吧？输入 a p 加载，它会自动的去加载，看到没有啊， 就非常方便，我们直接输入 z b b z 空格就可以直接使用了啊，使用方法就跟我们前面讲的是一样的，当然啊，如果有同学说，老师我安装了天证，对吧，那就不用去加载 z b b z 工具了， 因为在天正软件当中啊，它就已经自带了这个 z b b z 工具的一个功能，我们说说 z b b z 看到没有，它是可以直接使用的，当然啊，它的使用方法跟我们的 z b b z 工具啊它是有区别的，如果还有同学不知道怎么去使用这个天正的 z b b z 工具的话啊，那么可以关注姜老师，我们下一个视频来给大家详细讲解。

各位学员大家好，我是金堂王老师啊，今天继续给大家分享一个 cd 图当中如何使用批量 进行这个作为标注。那前面呢，我们给大家讲过，关于这个做标注啊，他第一个可以通过 cd 本身的那个标注命令去标，不过呢这个标注的很多不符合我们进入标注的样式，那我们可以进入插件。 呃，上个视频我们讲过，关于座位标注，我们可以利用座位标注的插件实现快速的这个批量标注。那么今天呢，我们给大家再分享另外一个用天证建筑插件来完成，其实这个性质呢，和我上个视频的讲的内容是差不多的啊，如出一辙， 只不过呢一个是直接利用作业标注一个使用天真技术插件，那么这个天真技术插件呢？如果大家需要的话，可以私信联系啊。 呃，可以加微信啊，那么我们看一下具体操作。这个图呢，也就是我们上次有学员发过来图啊，我们今天把这视频呢再大给重新录制一下。那首先第一步我们要打开天正 tr 零建筑啊， 这是个插件，所以呢是在启动手机电脑必须安装 cd， 否则这个插件没法用的啊，好，我们打开以后呢，可以从文件里面选择打开，找到我们那个图纸，这个图纸呢是学员发过来的啊，有一个是这个啊， 打开之后呢，我们要注意这个，其实原本的图呢，就是用天然建筑 cd 绘纸，或者是说用咱们那个 插件来画的。那这个图呢，我前面在上个视频讲过，所以呢这个图当中啊，他左边这个部分呢，是原图标好的，右边这个图呢，我是给他处理的啊，当时不处理 这个呢，我们在上个视频已经做过的，我们现在给他删掉啊，框选删掉啊，答案，你可以通过其他的方法都可以的啊，通过那筷子，筷子选择也可以。我们再一次演示一下， 这个红色框框的位置呢，是一个我们建筑红线啊，因为他的原图里面说的这个很清楚，这左边红线， 那如何呢？利用这个坐标红线啊，这个建筑红线呢，能够把这个坐标标出来，那我们在 呃通过天然零建筑打开的 cd 以后呢，可以在这个天生建筑当中这菜单啊，或者选卡选卡。呃，我们这个地方呢，专业叫法，因为高版本上面他是有这个菜单的啊，所以这底下叫天成建筑 选卡，在这选卡里面有一个呢，这个坐标标注的这个选项组里面啊，有个下拉箭头，可以设置他设置的，注意 这个是毫米到呃，米的，也就互助单位呢，是毫米，是毫米，那标注的使用笔啊，所以说我们的标注你要注意看一下，那你可以利用这个作为标注命令啊，快进就是 cbbc 啊， cbbc 这个农民讲很多次，我们可以点进去试探看一下，看这结果对不对啊，那些都是。哇，天呐，这标的值好大，对吧？这个坐标我们标出的值比这图还大，那怎么搞的？是因为自高太大啊，自高太大，你看这素质对不对？你看他这张显示的是 二二一零六点，这个二幺九啊，当时我们发现的，哎，这个显示的值怎么少呢？对不对？我们这个图里面啊，大家看啊，这个六幺八 啊，这个上个有学员也问到这问题，哎，我们六个八，他这个是显示好像扩大一千倍的啊，我们这个只能好像是速效一千倍的，怎么搞这个呢？就是用不同插件的标 标注，你要注意一下，呃，他是毫米到米的，也就是说我们在用作为标注的时候，这里注意单位啊，后头单位是毫米啊，标注单位认比，所以呢，就是你素要一千倍的，我们现在保证单位同步，所以呢，要点击作为标注设置啊，你可以用 cbbc 啊，用 cbbc 这个快捷键打开之后呢，我们可以看到这里有个叫设置 s 啊，我们前面讲那个叫 o， 选项不一样啊，注意，因为这种插件呢， 做标准插件，一个是天真插件啊，两个啊，都是可以用的，我们也可以在这里 s 设置啊，当然也可以在这里点开之后呢，呃 啊，点下面这个啊，小箭头啊设置，我们看到你可以选择会的单位，这个是呃，米，当米，对吧，这不单位同步了吗？啊，会，当然米，他也是米，那你可以再试一下，然后我们再标一个啊，他可以批上标准，待会再说，你看标注的值 不对的了，二幺九八对不对？放大，那对吧，六二八吗？这个是二二一零六，还有六二八啊，然后点二一九，所以你要标注的时候呢，你首先试探一个，先看这个 单位啊，他是不是匹配的，如果不匹配也不行，但我们可以发一个问题，这个标的组织值太大了，所以呢，再通过做标注设置什么设自高啊？设自高，那有的时候我们不设自高，有没有其他办法呢？ 这个每次设置自高呢是多少才合适呢？所以这里有个麻烦的地方给大家分享一下啊，我们先标一个出来，先试一下。呃，用 cbbc 啊，你先设置好啊， cbbc 啊，先设一个，那我们这呢可以设置一个标注啊，单位现在是同步了，我们标这个发现一个问题是字高太大啊，有的时候我可以把这箭头往里面点击往里面拖，这个能往里面收，那不是慢吗？啊，有个 方法，在这个天镇 tr 零建筑当中，我们要注意这里面有个选项啊，一个就是，呃在天镇 tr 零建筑的底下啊，有一个 关于我们这里呢，有一个叫呃改变比例的啊，一定要注意改变比例，我们点击他这个比例肯定一比一百绘制的，你输了一就可以了，因为我们比到密码就按一单位来设置啊，所以输为一对吧，然后选的图形呢？是这个我们再确定把它比例调为一，你看他不就缩小了吗？ 瘦小了，但这个位置呢可能不合适，我们可以删掉，我们再试一下。哎，来再变，再再再变一次啊啊 zbbz。 所以大家做的时候呢，初学的时候一定要注意细节呢，这不就可以了，能看他大小是不是差不多，哎，如果不够的话，你不要放大两倍吗？不就行了吗？对不对啊？ ok， 这不行了吧，那这边呢，我们要再要，我们按空格，我们再点， 我们这是手动式标注对不对？他可以我们的根据方向设置吗？我们拖到哪个方向去，他就哪个方向去，那就在这，在这里，在这里，非常好的，这叫 cbbc 啊，就是那种天真天然零建筑， 这个插件可以很快的标，那大家伙设置好之后能不能快速标呢？一定要先试探一下，然后标好之后呢，我们可以用 cbbd， 好东西呢，就是直接标，标完之后呢，字太大找不到了啊，或者说，嗯，不好调整，那你一定要注意这细节，先标一个试探标个觉得合适了我们再用啊。 那么这个呢，我们点击 cbbc， 这里面设置这么自高就不要动了，如果小的话，你就调到五啊，我们觉得可以不要动了啊，这个 坐标取值那种，这个绝对坐标啊，小数点，三位小数啊，因为他的原图的精度是三位，所以我们调整的就是三位啊，如果两位你就设置二就可以了啊，就是在这个设置当中啊， cbbc 嘛，我们选择那个 s 设置， 这个精度呢，可以调到两位一位啊，都是可以的啊，这里面有对吧？有这个三位、四位、五位、六位的啊，一般正常呢，我们标高当中单位都是三位小数啊，三位小数 和这个做标注的一样啊，单位比单位吗？好了，我们可以看怎么做啊。 zvb， 有可能，我们点击这里面有个 q 啊，这个 q 的话是要输的，一定要注意输 啊，然后这里有多段线的点点，还有焦点等等很多方法，我们这个是在多段线的转折点位置啊，所以呢就选第一个选项啊，选第一个选项选完之后呢，我们可以点击这个对象，就是多段线啊，然后拍空格， 对吧，你会发现很快就标出来他的标凳是标在什么？右上方的，对吧？标在右上方，那我们制定个问题，那如果说我这要改怎么办呢？比如说我这方向不对啊，他标在右上方啊，啊，那么怎么办？我们取消一下，然后呢我们把这个地方的坐标的位置呢，可以点击这个点位呢，可以调节，对吧？ 这个点位也可以调节啊，这个点有点问题，我们撤销一下啊，把这个点呢往这边调节啊，这个点往这边调节就 ok 了，对吧？动一下这个点，这个呢，比如我们那个 zbbc 呢，就是在单独的 cbb 的插件要好一点，因为他的点击以后呢，直接拖动这个转折点，他就可以变化了啊，非常方便的一个， 这插电，对吧？你看这里打架了，打架我们可以调节一下啊，调到这来，到下面来，那不就不打架了吗？这个你做完之后来检查一下他这个位置，你看在每个点都有的，对吧？ 那比如说我们想要把这个一层空空框啊，一一层这个架空的位置给他标出来，那这个地方你要检查是不是多端线啊？我们点击黄色的位置，这个位置，那是的好多端线呢，我们要标，比如我只要标这这一端的这些啊，如果是单个标的话呢，直接用 cbbc 直接点就可以了，如果这得标呢？在 转折点位置，我们就用 c bbc 证明，你让大家学会的，因为很多学生问这个怎么快啊？我们用 qq 键在另一个多元点点啊，大家如果用多元音的端点也是可以的啊，这个端点我们知道多端线整体，什么叫多端线就整的对象吗？点击他啊， 点完之后呢，我们可以拍控股键啊，那之后你看到他全就出来了，出来的太多了，但是有的时候我们不要那么多我只要呢四个拐角点。那就这些我们点击删除嘛，对吧我们点击删除啊， 你要呢你就留着像这个放在这，如果觉得不合适咱们点击这个转折点拖过来这个点呢拖过来对吧点击一下拖过来就 ok 了呀啊位置不合适我们再调一下 再调一下让这个每个标注的尺寸呢不打架就可以了啊啊我们这个拐角需要留着啊这个地方呢呃不要 啊我们这个呢不要啊，我们只要到四个拐角位置啊所以呢我们把这个呢不要这里呢也不要啊，他在每个点的位置都是有的。那这个位置呢我们点击他拐角拖出去 对吧分开吗啊这个尺寸也可以点击啊拖一下位置不要打架好， ok 你看 这个是不是有快速标注，很快的把这个呃多干性的四个拐角位置标出来了啊，当然如果下面少的话呢我们建议大家直接就单独的标啊，如果非常多的情况下想着外圈如果很多的情况下我们就用快速标注啊。 这是讲了第二种方法，用天真天灵呃这个镇主软件啊，就是天灵 v 六这个版本的 呃作为关注插件啊呃标的啊呃。如果有疑问大家可以在视频下方留言啊，当然这个图纸呢有很多种情况，不是说非得像我呃给 一个图纸，因为这个呢是学员发过来的，你可以根据你实际情况啊去用啊，如果有问题呢欢迎在视频下方留言啊，谢谢感谢分享转发谢谢。

为什么你的天证建筑总是安装不好？今天姜老师来教你安装技巧。首先的话我们要在这个电脑上安装啊，我们的 c a d 的版本，那么我们 t 二零 a 六点零的话，那么它适用于这个啊，六十四位的 c a d， 从二零一零到二零二零都是可以使用。 好，那么我们安装好这个合适的飞机版本之后，然后我们下载到这个天证建筑的一个安装包，双击打开，让我们直接双击运行这个安装程序， 到这一步，我们直接点击我接受点击下一步，然后我们可以点击这个浏览啊，切换一下路径，切换好路径之后点击下一步，然后点击下一步， 等待啊，安装完成之后，我们点击完成，那我们这个桌面上就会出现一个啊天正的图标，那么我们直接啊打开我们的安装包，里面有个文件夹，然后把这里面的文件夹全部啊复制，然后找到天正图标，右 右击鼠标点击这个啊，打开文件所在位置，然后把我们刚刚复制的粘贴进来，然后把它进行替换，那么替换完成之后就可以了，关注我私信领取签证建筑安装包。

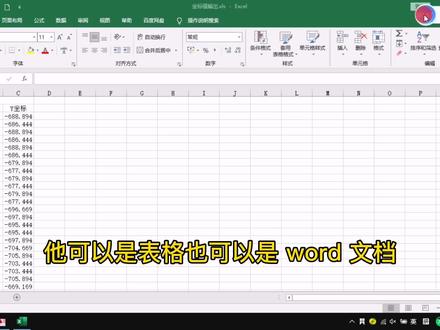

今天有一个网友问我，为什么他的天证建筑坐标标注不能把坐标导出来生成表格， 后来我发现他装的是天正三点零的版本，这个天正座标标注同时把坐标跟装号标注出来显示的话，这个只有天真建筑 t 二零四点零才有这个功能啊，三点零的是没有，只有四点零的四点零以上的版本才有这个功能。 我现在还是以我们工具上的那个净压管装图纸为例，我们先把那个图纸把它分解，分解以后只保留那个装位， 然后通过我天真建筑坐标标注，把那个装的圆心坐标全部标注出来，并带那个编号。当然那个编号他肯定不可能就是像我们心中想的那样， 从左到右，从上到下，这个如果你要达到那个要求的话，就需要小范围的框选，比如一个陈凯，一个陈凯的选，你选多的话，他这个序序号他是乱的。点击符号标注下面的坐标标注 最标注以后，我们输入 s， 进入到坐标标注设置里面，把坐标编号我们选择全部显示，全部显示就是坐标跟编号都在一起， 其实编号为一，然后再输入 q 批量标注，我们选择圆心，点击圆心，然后框选， 我随机选取一部分，只是做一个示范，然后这个时候坐标出来了，上面还有装号，但是如果我们只需要保留装 号，不要坐标的话，就把那个图纸在框选一下，分解一次，把坐标隐藏或者删掉，只保留装号，我们再点击升坐标表，这个时候框选坐标， 天秤就会自动把天秤标出来，坐标软件形成依次开始表格或者 word 文档基本的格式，当然也可以以表格的形式直接插入的 cd 里面，然后我们也可以把它导出来， 还是框选坐标，选择输出坐标值，输入一 回车，然后这个是我们保存为工作部，点击确定。这个时候 如果你的软件装有一次 ktv 都 wps 的话，它会自动弹出来，这就是我们坐标导出来以后的样子，它可以是表格，一个是我的文档。

啊，最近呢，有很多学员问的姜老师关于这个编号还有标注坐标的问题啊，那其实在这个天秤建筑当中啊，我们有一个 zbbz 命令，是可以直接对我们的这个对象批量标注坐标的，同时啊能够生成编号 啊，那当然啊，如果我们的 cad 安装了天证建筑才可以啊，所以大家如果是没有安装的话，可以去安装一个啊，就是如果你有这方面的需要啊，所以我接下来会跟大家去演示一下啊， 到底我们是怎么操作的。好了，现在我这里是用的这个天正建筑 t 二零 v 七点零和 cad 二零二二的版本啊， 那现在我们比如说啊，找到这个图纸啊，现在这个图纸里面他是一个原装啊，他这个原装圆形的对象，那么我们首先要输入 zbbz， 我们来看一下啊，这边 bj 空格，那么他这个里面呢，对吧？在命令行他会有显示啊，一个选项是设置，一个是批量标注，那我们先啊输入 s 啊，先进入这个设置界面，我们来看一下我们要注意哪些地方，第一个我们的坐标要改成世界坐标，第二个我们的字体高度你要根据实际情况来给，最最重要的是我们这个编号， 哎，很多时候他默认的啊，他是指标注坐标，他没有生成编号，对不对？ 这个时候你可以选，其实你可以选啊，你可以只要编号，也可以只要坐标，也可以全部都要啊，这个只是设置的问题，那么这里我就全部都要，对不对啊？只有小孩子才做选择啊， 成年人对吧？嗯，都要啊，所以我们就选择这个全部显示，那这个编号的话，你自己根据你的需要去设置啊，比如说我们这里是一个 a 一啊，或者是 a 多少啊，都可以，对吧？设置好之后呢，这个字体高度到底合不合适呢？我不确定啊，我先点确定，我们先来 啊，这个看一下这个字体高度大概给多少合适啊？我们用一个 d i， 我随便点两个点，我看一下啊，大概是零点三，对吧？好，给零点三就够了啊，所以我们说说 jbbz， 空格 s， 然后呢把这个字体高度改成一个零点三啊，就可以了，那么这些东西我们就全部都设置好了， 设置好之后我们就点击确定，确定完了，他现在有一个批量标出的选项，我们输入一个 q 啊，这个时候他会弹出一些选项，那这个时候要注意啊，他这里有很多的选项， 你一定要搞清楚你这张图纸他到底符不符合这些要求。也就是说我们批量啊，用这个天证建筑的 cbbd 去批量标志，他必须要满足这个条件。第一个他要么是一个点， 对吧？要么是点啊，什么是点大家应该能清楚啊，就是那个 po 啊，深层的一个一个点啊，这里我为了让大家看清楚一点，我打开一个文件，好吧， 让大家看一下啊，比如说现在我打开了这张图纸里面啊，像这种他是一个个点，你可以选中用 li 查询一下，对吧？啊？他是一个点，看到没有 好，这是一种情况啊。第二个呢，就是我们 cbbc， 他要么是圆，对吧？像我们这个他是也是满足了，所以我们去标注的时候你要去看啊，他要 要么是这个点，要么是圆心点，对不对？要么是我们啊这个线段的端点，或者是多段线的顶点啊等等。所以我总结一下，大家记一下，第一个是点，第二个啊是圆，第三个啊是线段， 第四个啊多段线，第五个是图块啊，图块也可以，但是图块的话你要注意啊，比如说我们这里是个图块， 那我的这个插入点就是我标坐标的点啊，所以你要看这个点是不是你想要的点啊，这个非常重要啊，因为有很多时候我们的图块他的插入点并不是我想要标的这个坐标点啊， ok， 呃，基本上就是这几种条件啊，如果你的这个图纸他不满足这个情况，那，那你要去想办法， 否则他是没有办法去批量标的。那么现在我这个，呃图纸当中呢，我是用这个圆来举例子，所以我就直接把其他的勾去掉，我勾选圆心就可以了，那这时候我再点击， 对吧？啊，这个左键去选择我们要编号的对象，这里我就随便啊选一部分来给大家做个演示，选择完了之后，我们直接敲空格键就可以了啊。但这个零点三显然对吧？啊，给的太大了，这个 字字体高度可能是合适的，但是，嗯，我们的这个签字里面他有个比例对不对？如果是我们的这个标注大了，我们就把它什么 把比例呢？是吧？我们要调大一点啊，比如说我们调成一个一比一啊。那再来看一下，现在我们也可以 cbbc， 我们可以 先试一下，好像还是有点远，是吧？还是不太合适，我们再把这个比例再调一下啊， 点其他比例我们直接设置成一个一比零点五吧，放大一下好了，这个时候我们再这个 bj， 我们随便标一下看啊，这个还是好像有点不太好受，我们把这个字高稍微再给大一点， 因为他出现这个情况啊，只有两种原因啊，第一个就是我们的字体高度给的不合适，第二个就是我们这个天正的比例啊，给的不是很合适， 我们给个零点一啊，试一下看啊，这个更更加远了，还是调成一比一， 然后 jbbj 空格输入 s， 把这个设置稍微大一点，给一个零点五的样子 啊，现在就差不多，对吧？但是这个有点啊，这个还是有点远啊，这个比例他这个图纸比例到底是多少啊？所以搞得有点， 所以这个图纸比例如果是我们搞不清的话，就有点麻烦了。 好，这个差不多吧，好吧，我们就啊来给大家做一个演示啊，因为这个图纸比例我目前没有去看到啊，所以不好去调， 如果我们要去试的话就有点麻烦了，在这里我们就直接啊用 cbbc 空格，然后输入一个 q 啊，这里我们设置好之后，我们就直接选啊，就说选几个圆啊，你选多了可能会有点卡，就选几个，然后空格啊就可以把它编出来，但会发现这个坐标啊，我们可以标注出来，并且呢 他这个编号也是可以直接生成的，所以这个方法的话，呃，他就比较快速一点，因为有的时候你标完这个坐标之后，你还要去编这个编号，就有点麻烦了，像他这个方法就能够一次到位啊， 就比较方便啊。另外的话我还是要补充一下，像我们这个参数他还是没有调好。我刚刚前面也讲了，就是 第一个你要调他的这个天正的这个比例注视比例，第二个你要调到自高啊，所以我这里因为他不好调是因为我没有搞清楚他这个图纸的比例啊，所以我只能去试的话就有点费时间，因为我们录视频的 话，对吧？我就不去展示，但是这里我现在我们可以啊，大概的就是你可以用 di 去量一下这个字体高度是多少，对吧？你量完之后呢？然后你自己再去给一个参数啊， 就这样的话就有个有个底，对吧？像他这里话就是零点六啊，给个一或者二都差不多。然后他这个比例的话，我们啊 现在是给的一比零点零五啊，就是一除以零点零五是放大啊，放大的这个倍数，所以现在我们再去标的话，就基本上是合适的啊。 好吧，前面的话我们用的是这个调整的啊，不是很合适，所以这个大家一定要去调这个参数啊， 你才能够呃，调到这个比例合适的时候，他才会显示正常，要不然他就会像我这个这个比例就失调了，好吧，行了，那我们今天这个案例就讲到这里，关注我，带你了解更多 cad 操作技巧。

为什么你的天正软件总是安装不好？今天姜老师教你如何正确安装天正 t 二零 v 七点零，先找到电脑上的安装包，双击打开，然后双击运行我们的安装程序，到这一步我们点击接受，点击下一步，然 点击浏览，把这个 c 盘改成 d 盘，点击确定，然后点击下一步，点击下一步，等待安装完成， 到这一步我们点击完成，那么在桌面上会生成这样一个 t 二零天证建筑为七点零的图标，然后找到我们的安装包，打开这个文件夹， 最下面这个程序啊，鼠标左键双击运行，然后点击是点击确定，然后把这个文件我们可以直接删掉啊，上面的话，我们把文 键夹直接 ctrl 加 c 复制，然后找到我们这个天正的一个图标，右击鼠标点击啊，打开文件所在位置，然后直接 ctrl 加 v 啊粘贴，点击替换， 替换完毕，双击图标，打开软件，选择对应的 cd 二零二版本，点击确定启动软件， 到这一步我们把这个勾取消掉，点击关闭，到这一步就说明我们的 t 二零天证建筑微七点零的软件已经安装成功了。

有粉丝说他的图纸在电脑上面拉的坐标是正确的，然后打进啊 pk 里面坐标就不正确了，是怎么回事呢？好比这张图纸一样， 电脑上面拉的坐标是正确的，我们看一下他的坐标 abba， 看一下他的坐标， 他的坐标很明显是对的，上了，然后为什么就脑筋啊？ tk 里面就不正确了呢？我们看一下他的设置， aba 空格，点一下，设置这里。 他的绘图单位是以毫米为单位的，标注单位是以米为单位的， rtk 里面的单位是以米为单位的，所以这标就不正确了。 然后我们要怎么做呢？我们只需要把图纸缩放一下，再倒进垃圾桶里面就可以搞定的了。在缩放图纸之前，先把图纸组成一个块， 一凡等一下说话了，图纸乱成一团，选中图纸，输入 v 空格，随便念一个名声给他，例如一二三，点击确定，组成一个快乐， 就可以对图纸进行说话了。选中图纸，输入 sc 空格，指令支点零逗号零空格，指定比例因子，因为是以毫米转为米的，就 缩小了一千倍，就输入零点零零一空格， 图纸不见了，就双击鼠标滚轮， 图纸就出来了，然后看一下它的坐标， aeba 空格， 点击一下，设置这里。现在绘图单位是以米为单位的， 点击一下，点击确定，看一下他的坐标， 他的坐标很大很大，就改善他的比例， 把这里的比例改一下，一比零点一吧，一比零点一，缩小一千倍，点击确定， 输入 abba 空格，点击一下， 这边很明显是对的，上的了，然后就把它倒进 rtk 里面，就可以进行放样的了。

为什么你的天正软件总是安装不好？今天姜老师教你如何正确安装天正 t 二零五七点零，那首先呢，我们找到这个安装包啊，然后呢打开到这里有一个啊，这个 s e t u p 的一个程序，我们直接双击啊去打开它， 那如果是啊，有同学没有这个安装包的啊，可以关注我之后私信回复啊，这个天证建筑七点零我发给你 好了，这里我们等他这个啊，跳到这一步之后，我们点击接受，点击下一步啊，然后这个地方的话，我们要这个路径稍微改一下，点击浏览啊，我们把这个 c 啊 直接改成第一盘啊，然后点击确定啊，最好不要放在 c 盘，对吧？然后点下一步，好，然后这里我们继续点下一步啊，所以这个相对来讲还是非常简单的啊，那么呃，只要 让你这个把一些该去的地方注意一下，改动一下，然后点下一步就可以，那么现在我们就等待他这个进度条跑完啊，好，他这里就进度条已经跑完了，然后他会弹出这样一个完成的对话框，对吧？那这个对话框我们就点击完成， 那么现在啊，在我们的这个电脑桌面上，他就出现这样一个啊，天正七点零的一个图标，对吧？那这大家注意啊，到这一步我们要找到我们这个补丁文件啊，双击打开，那我们首先第一步的话，直接双击运行这个程序， 然后呢点击是点击确定啊，这个就运行完了，运行完之后，然后我们把上面的啊文件夹，对吧？除了这个文件之外啊，我们把这个文件不要选中他，然后把上面的所有文件夹选中，右击鼠标啊，点击， 然后再找到我们桌面上这个天正的一个啊安装图标，右击鼠标啊，点击打开文件所在位置啊， 好，点击打开文件所在位置，然后呢跳出这个啊文件夹之后，我们直接在这里右击鼠标啊，点击粘贴， 然后他这里说要替换，我们直接点击替换目标文件啊，好，那么替换完之后我们再一次的啊，就是直接啊打开我们的签证软件， 那么他现在让我们选这个版本，那么大家注意啊，那么天正七点零他能够适用哪些 cd 版本呢？啊，这里一目了然，从这个 cd， 对吧？嗯，这个二零一零开始到 cd 二零二都是可以用的啊，那现在我们直接点击确定 这一步，我们这个勾啊，我们直接取消，然后点击关闭啊，那么现在他就会啊启动这个七点零的软件， 到这一步的话，我们整个的天正啊，就这个七二零 v 七点零的软件就已经是安装好了啊，好了，那么大家如果是对这个 cd 以及天正的安装方面有什么问题的话，可以关注我。

大家好，我是虎科网的小张老师，这节课我们学习自定义选项卡，其中重点是标签菜单的使用，难点是图层的设置，素材和源文件可以在视频的右侧点击黄色按钮进行下载。 接下来我们开始学习自定义选项卡，那么我们的 cad 还有一些呃个性化的设置要给大家重点来说一下。首先大家可以看到我屏幕下方有这个四条的这个工具栏， 那么这个工具栏伴随着我们天正建筑加载完成之后呢，它会显示出来，那么我们需要把它的位置去进行一下调整， 那么调整位置的方法是将我们的光标移动到右侧的这个灰色区域内，摁住鼠标左键就可以去调整它们的位置，那么现在我依次的把这几个工具给它调到下方，大家记住一定要摁住鼠标左键啊，再去进行放置， 这边也给它放过来，那么这一共是一组，两组，三组、四组这四组工具，那么我选择一组工具，在这一组工具上点击鼠标右键，同学们可以看到有四个打对勾的这四个工具，那么首先前三个是常用的一个快捷功能， 那么第四个呢是自定义工具栏，在这我把自定义工具栏取消显示，哎，同学们可以看下边这一行给它取消显示掉了， 那么再次右键勾选一下自定义工具栏，这边它就又显示出来了，那么在这四条工具栏里边呢？呃，这个自定义工具栏我们用到的这个频率呢，可以说是比较少，我们可以点击叉子给它去掉 啊。其他的这些工具呢，在左侧的这个可以展开的这些工具栏当中也是都可以找到的，那么左侧的这个工具栏呢，如果同学们没有显示出来，大家可以按住键盘上的 ctrl 加加号键，那么这个加号键呢，就是 f 十下面这个加号键， ctrl 加号啊，摁下这两个键 ctrl 加号，那么同学们看左侧的这个工具栏就进行显示和隐藏了，如果大家是隐藏的状态，摁住 ctrl 加加号键就可以给它显示出来了， 那么显示出来之后，我们首先观察，那么这一侧分为了这些菜单，那么当这个菜单左侧有一个这个三角的时候呢，我点击一下这个三角朝下，那么展开了下边的这些选项， 同样这个时候我打开了设置，如果我想打开这个门窗呢？当我打开这个门窗之后，上面的这个设置，这些折叠的菜单会自动关闭掉，同样的道理，当我打开任意一个，那么之前打开的都会被关闭掉，这个呢只能够显示一组， 在打开过程中，因为我们屏幕高度的限制，如果同学们看到不完整的这个菜单，可以通过鼠标滚轮来去进行调整，比如我打开这个场地布置，那么这个布置很多，那么我可以通过鼠标滚轮在这上面滚来选择我们所需要的这个命令。 那么有同学会提出一个问题，老师这个他的这个颜色都一样，不太好选择，我不知道哪个是展开，哪个是母菜单，哪个是紫菜单，这个时候如果能对一级菜单和二级菜单的颜色能够进行一下设置就可以了，我们来看一下具体的设置方法， 首先我们点击设置按钮，点击自定义，那么在自定义随后弹出了一个天正自定义的一个对话框，在下边一栏呢，有一个背景颜色，有一个第一层，第二层，第三层，第四层，那么这个不难理解啊， 这个第一层就是我们现在所看到的，而第二层就是打开第一层菜单之后的紫菜单，那么现在都是这个白色，我可以给他进行颜色的更改，颜色更改的方法呢？我首先点击这个第一层，比如在这要给他一个深灰色， 那么随后在这一侧呢再给他一个浅灰色，随后单机确定。哎，这个时候同学们看这个时候再去选择的时候，默认的一级菜单全都是深灰， 比如我打开立面这个立面二级菜单会以浅灰来进行显示，这个呢就是它的一个设置方法， 点击设置，再点击自定义，那么这个呢，不建议大家选择一个五颜六色的颜色，因为这种三维软件看起来呢，可能会，嗯对我们的视觉造成影响，这个根根据自己的个人习惯就可以啊。呃，也可以参加老师这种一个深灰一个浅灰啊，把它区分开就可以了。 好了，随后我建立了这样一个文档，那么如果我要进行多个文档之间的切换呢？我们选择文件，选择新建，再次新建一个，那么模板呢？选择 a， c， a， d， 点击打开 好，打开完成之后，在上面就会显示两个文件，因为这两个文件我都没有进行命名，所以它都显示在这里，那么我可以通过点选的方式来进行文档的这个切换，比如我在文档二里画一条直线，那么在文档一里面画一个圆圈， 那么除了通过点选的方式呢？同学们也可以记一个快捷键是 ctrl 加 tab 这个键， 那么可以完成文档之间的切换，现在是文档一，那么再次切换，切换到文档二，那么再次切换，切换到 cad 的 这个初使界面啊，文档一文档二，这样就可以完成切换了，它的快捷键同学们也可以记一下 ctrl 加 table 键，这个 table 键呢？嗯，就是我们 esc 键下边的下边这个键啊，也是这个大写的这个键， 那么如果我不需要显示这个呃文档的名称呢？我也可以使用一个快捷键是 ctrl 加减号，可以暂时性的把这个文档隐藏掉啊，再点击 ctrl 加减号，它就显示出来了，那么在这大家再记一个 ctrl 加减号，可以显示与关闭文档名称。 好了，随后我们再来说一下这个图层，那么在 cad 当中呢？在这个传统的 cad 当中啊，我在绘制这个直线，首先是要选择图层，比如我要绘制墙体，我要选择墙体图层， 随后选中墙体图层之后，再在这个图层上画它，才能归纳到墙体图层上。如果我要会制窗户的话，也要选择窗户图层，那么在天正当中，这一点就得到了一个优化，首先我选择墙体，那么在这会制一段墙体 好了，会制完墙体之后呢，我再会制一个窗户，选择叉窗，那么在这插一个窗户 好了，插完之之后，同学们注意观察一下啊，现在我选中墙体，那么这个图层就自动的切换到了墙体图层上， 那么我现在点击 esc 键取消选择，随后选择这个窗户，那么它自动的选择到了窗户图层上，这个呢就是添正的一个好处，我们不用在每次绘制图形的时候去想它应该归属于哪个图层之上， 那么如果我想对这些图层的信息进行修改呢？我们在设置一栏下边有一个图层管理，那么点击图层管理之后呢？上面有一个标准，那么他预设了三个， 比如我要选择哪个之后呢？那么我再点击这个置为当前标准，我们所会置的内容呢，就会以这个为标准参照了，比如我选择下边这一套，那么点击置为当前标准，随后点击确定，那么这个呢，我将来在会制就会遵照这样的一个图层标准了。 好了，以上就是我们这节课的全部知识点，我是小张老师，我们下节课再见。

天秤如何批量标注坐标？今天姜老师来教你。首先我们在命令行输入 zbbz 空格，然后输入 s 空格，打开设置界面，在我们左侧的绘图单位这里我们要根据我们的图形的绘图单位来进行选择，如果是米为单位，我们就选择下面这一个， 那么坐标取值，选择世界坐标，我们的字体高度，根据你的实际情况啊来进行这个填写，比如说我现在给个五， 然后我们点击确定，现在我们直接输入一个字母 q 啊，就是我们的批量标注，所以我们输入 q 空格， 那么会出现一个批量标注的弹窗，那么我这里是多段线，所以我就勾选多段线就可以了，然后我们直接选择这个多段线对象空格标注 就标注完了，但是我们会发现这个线他很远，而且这个标注他会变得很大，对吧？那么这种情况啊，我们一定要注意调整两个参数，第一个就是我们 这个天正左下角有一个比例，如果是说你的标注太大，你要把它调小的话，我们就把这个比例要调大， 所以我们直接啊把一比一百，我们把它改成多少，把我把它改成一比一，然后点击确定，这时候我们再来标注啊， jbbj 空格， q 空格，因为我已经设置完了，所以我再去选择这个对象空格去标注，那么这样的一个参数就相对来讲就比较合理，所以如果出现前面的啊那个标注很大的情况， 记得调两个参数，一个是字体高度，一个是我们的签证左下角的比例。关注我带你了解更多 cd 操作技巧。

啊，给大家演示一下天正 cd 套成台的座位里进行成台放样啊， 那首先的话我们需要在总图上先找到嘞啊，两个已知点，两个已知点啊，在这里我们可以用这个，第一个是这个 f 一啊， f 一轴，横轴是一轴，纵轴是 f 轴，第一个我们可以用 f 一， 那第二个的话我们可以用呢，这个 a 十二啊， a 十二中，好吧， 这个图的话其实我们呃拿过来还不能直接套啊，为什么呢？因为我刚才的话核对了一下尺寸啊， 我们可以看得到啊，这个上面给的这个 f 一啊，到 这个 x 十二，他给的这个距离呢是三十九点六米啊，但是我刚才在这合了一下，这两个点之间就是 f 一到 f 十二图纸上给的这个坐标点呢，对应的距离他是三十九点八，哎，不是四十米啊，三十九点八米啊，呃，这个，嗯，咱们可以量一下啊， 在这用 ctrl 加一啊来看一下， 你看到啊，车辆单位是三十九点八米啊，他标注的时候不是， 是标在这个轴线交点上啊，不是标在轴线上，他是标在这个外墙的中心线上，外墙中心线不是咱们这个轴线交点， 所以这个咱们就不能用这两个点去套图。咱们可以用什么呢？咱们找到这个，在这个总图上找到 f 一焦点的这个坐标啊，找到它是吧？哎，找到这个 a 十二啊，轴心焦点的坐标啊， 这样的话尺寸才对的上啊。好，我们可以用这个啊做个标注来标一下啊。 嗯，建议你们标注之前的话可以设置一下啊，在那个添正选项里面我们 把这种，这我刚才设置过了啊，这个单位是标准单位的话，设置还有一个就是这个当前比例啊，当前比例的话他一般默认的是一比一百啊。在这里的话，我们因为他是以你的单位这个画了图，所以咱们就设置一比一嘛。 好，然后我们再用这个座位标注去标啊，座位标注你可以点这个，你可以命令行输入 cdc 和啊，然后输入 s。 啊，这里这个单位标的单位啊，最高我都设置的是，是不是一个单位啊？你看我现在你哪个单位？ 然后这个点啊？ f 一是这个点啊，这是图上给的这个点啊，这个点位坐标跟咱们真正的这个轴线交， 他的距离偏差是十公分，所以咱们要把这个重新教你这个标准，当然你说能直接标吗？其实我还是建议你们先就是标一下给定的已知点，给定的已知点看他对不对，你再去标这个，咱们这个偏于啊，十公分厚的点，这个对的上， 我们再到这个 啊，另外我把这个 f 十二这个是， 好，然后我们找到之后可以在记事本里面。
