zdj9转辙机内锁闭安装调整

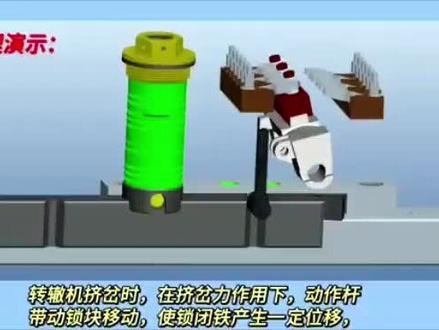

转折机几叉时，在几叉力作用下，动作感带动锁块移动，使锁壁铁产生一定位移， 锁壁铁位移挤压滚柱上升至锁壁铁槽顶平面，滚柱带动挤托住压缩叠簧组，同时锁壁铁位移使水平顶杆推动树顶杆向上移动，树顶杆推动支架旋转，使动接点组脱离进接点组，从而切断表示电路。一、转折机挤脱后，室内表示显示故障信号。 二、室外转折机表象为己托住高于调整螺母约四到五毫米。三、相应的表示接点牌的动接点处在两相邻近接点的中间位置。 恢复挤脱需要一字螺丝刀、十八毫米套筒扳手手摇把三十六毫米套筒扳手榔头一把。 首先断开安全开关，将转折机手摇至四开位置， 使用三十六毫米套筒扳手将调整螺母旋松， 将调整螺母连同调整垫圈一同取出。 将脊托柱、叠黄组一同取出。 注意滚柱即叠皇组，为掉落即散落。 观察锁壁铁滚柱安装槽的位置， 正常情况下，锁壁铁上的滚柱安装槽在挤托其的中心位置 向锁壁铁位移的相反方向，轻敲锁壁铁，使锁壁铁复位。 将几托柱连同别皇组一同装入几托器，如滚柱掉落，将滚柱外径大的一端穿入安装孔 跌黄一共二十七片，三片一组滚珠的方向对正接点做的线位螺钉调整螺母连同调整垫圈装入挤托器。 用三十六毫米套筒扳手旋紧调整螺母 旋紧后，挤托柱与调整螺母的红色标记基本对齐。 如果挤脱发升载拉入锁壁位，从挤脱器观察不到滚柱安装槽，而且轻敲锁壁铁一端不能使其移动， 这种情况需要将自动开闭器卸下才能恢复解脱。这是因为锁壁铁上顶杆的安装槽并不对称， 拉入锁臂位，发生寄托时，锁臂铁的位移量可能超过顶杆的中心位置。先将紧固自动开臂器的四个 m 十二螺栓松开。 将自动开闭器搬出安装槽，将锁壁贴取出并复位。 将自动开闭器装回， 确认锁壁铁是否复位。 将四个 m 十二螺栓紧固， 将挤托住叠黄组及滚柱装入挤托器。安装调整螺母与调整垫圈，并紧固调整螺母。 将转折机手摇至锁臂位 闭合安全开关电操两个往返进行确认。

一、装入推板套和滚珠丝杠的结合体。 二、装入动作杆。 三、将推板套与动作杆对准卡好。 四、安装摩擦连接器，注意对准缺口。 五、装入配件和轴承， 注意敲击丝杠端头时不要伤害丝杠螺纹，否则丝杠将报废。 六、安装锁块和配件。 七、安装启动片、速冻片、锁闭铁。 八、安装自动开闭器。 九、安装安全接点配线。 十、安装电机。 十一、安装电机配线。 十二、安装电机与折断器连接杆的连接销。 十三、装入表示杆。 十四、安装表示杆锈桶。 十五、安装丝杠螺母和卡簧。 十六、安装丝杠保护盖。 十七、安装动作干端盖。 十八、安装转折机机盖。

今天给大家带来的是 zd 九电动转折机电机更换教程。一、电机准备首先准备的工具有，桶水、卡簧钳、活动扳手。 准备 zd 九转折机所需电机备用品。根据启动程选择电机齿轮， 单机一百七十毫米动程及双机移动两百二十毫米动程选用尺作为二十二尺的大齿轮。双机二动一百七十毫米动程选用齿轮为 十七尺的小齿轮。现以双机一动 z 九两两零转子机为例，为大家演示电机更换教程。首先将电机转子轴输出端的电机键进行定位固定， 然后将电机竖起，用铜锤将大齿轮砸入， 待齿轮到位，露出卡簧槽后，用卡簧前将卡簧将其入槽固定。 选择与大齿轮减速比相匹配的齿轮组进行减速器齿轮总成安装，将减速器齿轮总成的定位销与电机壳表面的定位槽镶嵌， 加螺纹胶，用八乘七十毫米紧固螺栓进行电机与减速器的安装。 拆解电机工具准备活动扳手十毫米内六角扳手一百乘三十二硬质螺丝刀。一、将带更换电机的连接固定螺丝拆下， 用一百乘三点二一字气将电机转子取下， 用十毫米内六角扳手松动电机与机壳之间的固定螺丝，如果机罩二次，可以将机罩卸下， 待滤镜取下后将滤镜取出。 三、安装电机工具准备，手摇把活动扳手十毫米内六角扳手一百乘三点二一字起螺纹胶、十二乘三十五毫米内六角螺丝。首先 将电机与机壳相连，将减速器齿轮组至与摩擦电机起上，然后用一字气将其孔位固定， 加螺钉胶，将十二乘三度长的内六角、内六角模式与电机与机壳紧固。 需要提示的是，所有内六角螺丝均用螺纹胶进行，在安装前进行涂抹， 对角螺丝紧固均匀紧固。 安装完成后，首先用手摇把进行摇动试验，要求转动灵活，无卡阻、无异响。手摇完动试验以后， 将弹簧片和弹簧垫按住手，要把挡板进行安装，现在进行制氮器挡板安装。首先将固定螺丝紧死， 先紧内部螺栓， 再进行外部螺栓的调整。 紧固调整完毕后，首先进行挡板进行遮挡试验，然后进行遮断器的动作试验。 试验完成后，进行电机的接线端子安装，将电机的六线、 幺七线、 幺八线 进行接线电端子安装。将电器端子安装完毕后，用扎带将电机线与固定线进行固定， 待安装完后，进行转折机的电动扳动试验。

这这这回就这点就行了。好，知道了，这样调调放上放上放上。这个这个没扣的是吧？那不用不用扣，就这条就行。来 拿拿拿拿，扳子起，就这样起，你需要多少调多少，对起起你就一起顶吧。 这你们不用管，不是两边对上就行。两边两边对上就行。不对不对不对。 进来了喝啤酒就没吃上劲。来来来，你先两边都空开两边都空开，两边都空开。我出去把手要不表示捞上以后你再空。这这捞不动啊。往里头往里面往里， 你松往里松。松完了吧，可以劳动了呀，我看怎么还劳不动了。 等会啊，再多再往我手再往里头走， 往外缩，外面进不来进不来， 往我这边走。对呀，我咋觉得里面这个这个天气没了。哪个这个跟这个没关系跟这没关系没关系。等会这个就没用啊，等会这杆得对上。 不是你先不对他嘛。我就说先不对他嘛，往里捞先捞不进来嘛，还进不去。 我觉得得再来再来再来点。不是不是。好好好好好，现在皮皮调了。好，现在两边一起剪， 现在出来了口刚好就跟那个一样，两边都卡上，把那草卡上后两边两边一起紧好了，不紧那个沫了。紧，别别动了。 你把外面的笑死了。是是你把这松着一点点。你不不，这个背帽整背帽整背帽直接戴死。两边背帽都戴上，拿手戴上拿手戴。 就跟旁边一样，拿手带紧以后两边一起一起对他一边一下子一边一下走。哎呀，太难整了，管钱他妈塞不进去 这个地方伤害一下不好吃。来来来，我来这个车来停好了。那个你先别你先别带了。

拆转折机机盖。 二、拆电机线把。 三、将万可端子上的转折机配线拆除。 四、将电机与折断器连接杆上的连接销拆除。 五、拆卸电机。 六、拆卸滚珠丝杠保护盖。 七、拆卸滚珠丝杠两端卡簧及螺母。 八、将推板套条至合适位置。 九、拆摩擦连接器，用铜锤敲击摩擦连接器端滚珠丝杠端头，同时手动旋转摩擦连接器至摩擦连接器与丝杠分离， 转不动了，可以轻轻摩擦连接器后再按上述方法敲击丝杠。 注意，滚珠丝杠不能从推板套中取出，否则会报废。建议滚珠丝杠转到最边缘的丝与推板套留出两至三丝。十、取出该零部件和轴承。 十一、卸安全接点上的配线。 十二、拆自动开闭器。 十三、拆启动片、速冻片、锁闭铁。 十四、拆该部件和锁块。 十五、拆除端盖。 十六、拆动作杆、推板套和滚珠丝杠的结合体。 十七、拆表示杆。

好，今天我们共同来学习高速倒叉转折设备，重点以 cdj 九型电动转折机的构造和内部动作原理。随着高铁建设列车速度的加快， 对线路上的倒插质量要求越来越高，未适应高速列车的过差速度。采用大号码倒插类型。目前我国使用的倒插号码主要有十八号、 四十二号倒叉，最大的为六十二号。同时大号码倒叉要求其牵引点也多，十八号倒叉用五 g 牵引， 四十二号倒叉用九机牵引，六十二号倒叉用十二机牵引。目前我国用于牵引高速倒叉的转折设备主要有以下三种， 第一种为 z、 y、 j 七型电液转折机，它是将电能通过油泵产生高液压油，推动油缸做直线动作来推动倒叉转换。第二种为 s 七百 k 电动转折机。第三种为 c、 d、 j 九电动转折机。 后两种转折机是将电机的旋转通过滚珠四杠来实现倒叉需要的直线动作的。 本次我们以 cdj 九电动转折机为例，讲解一下它的构成及动作原理。 先来看一下它的型号组成，即表示意义， c 表示为转折机， d 表示为电动， j 表示动作，电流为交流。如果是直流的话，型号里就没有这个字母。 j 九位设计 序列号、破折号后面的分别表示派生类型、动作感类型和额定转换力。 这是 cdj 九电动转折机实物照片，它分为可己行和不可己行转折机，区别就在这里。它具有挤托功能，当倒叉发生几叉时，外力使动作感移动。 挤脱装置就是机内其他部件不受外力破坏的保护装置。下面我们看一看转折机整体分解图，外形有机盖、机体防护套、方孔，套 内部有电机摩擦连接器、滚珠四杠、安全接点及连杆自动开闭器，也就是接点组接线端子排可见 体型。倒叉内部还有挤托装置。转换锁臂装置，动作感及左右表示感，这是他的安全接点及连感。 转换锁臂装置由转换推板、定反位、锁快、锁臂铁消轴等组成，消轴链接动作感带动倒叉转换。 下面来说一下 cdj 九型转折机动作转换过程。倒叉的定反位转换过程分为解锁、转换、锁闭三个过程， 倒插在定位或者是反位都是靠推板将动作杆连接，锁快锁死在锁壁铁两端，形成转折机的内部锁壁。首先说一下解锁的过程，电机在通电后 带动摩擦连接器滚珠四杠旋转，使推板套连接的推板做直线动作， 当推板运动到锁块斜面时，原锁壁的锁块失去推板和锁壁铁的挤压力，在锁块斜面和锁壁铁的作用下可以转动完成解锁。 其次是转换，在推板动作到解锁位置的同时，与另一侧的锁块斜面接触，在锁壁铁平面与推板斜面的共同作用下，使锁块带动动作感，一起动作完成倒叉的转换过程。 最后是锁臂，当锁块移出锁臂铁平面时，失去对锁块一侧的挤压力，锁块在推板鞋面的作用下使 锁块旋转，此时推板继续动作，用推板平面和锁臂铁斜面共同将锁块固定到锁臂位置，完成锁臂过程。 与此同时，自动开闭器是整机的接点转换装置，定反位的表示功能是随转折机定反位转换一同进行的，来完成转折机正确的位置表示。 同样，当推板套动作，安装在推板套上的动作板随着推板套一起运动， 动作板开始运动后，动作板滑动面一端的斜面推动与起动片连接的滚轮切断表示，同时接通下意转换方向的动作接点。当动作到位时候，滚轮从动作板滑动面 落下，动作接点断开，同时表示接点接通给出倒叉表示。 在这一过程中，滚轮通过左右支架的作用，使锁臂柱检查柱抬起或落入锁臂，表示感槽内，达到检测倒插状态的作用。以上是我今天讲述的转折机结构和内部的动作。

体验地铁不同方位，今天挑战的是转折机检修工，走起来，这么多次工班没见过这样子的门啊，头一次头一次，哎，师傅，我来了，来，收到 咱们今天作业内容主要是对这个 zd 转折机进行整机组装、整机分解两项施工作业。师傅上次直播的时候说，这是小型医院，展开讲讲，嗯，这是咱的挂号区，都要负责下道转折机的系统录入工作。走，走，哎哎哎， 这是咱的一个检验科，主要负责加到转折机的修剪检查和自助维修的成品验收工作。师傅，你是不是搁这背刺呢你，哈哈哈哈，这是咱的一个模拟倒插实验装置。走， 师傅，是不是该解封了？咱们是要对转折机进行整体分解。走，哎，这个我知道，心血管科，哎，对，现在正在做转折机内配件。走， 现在来到了咱的脑科，主要负责瞎到转折机的电机检测工作。好，起了大床头，我的天呐，师傅，我今天体验那科，咦，还挑嘞科，哦， 这螺丝刀真长，你这还不好拧啊啊啊！其实我现在已经这个步骤很轻松了， 今天的工作任务就是把这个自动开笔器给组装一下。我，啊，我说，啊，不可以 哎，好拿哪一个呀？这是第一步，第二步我会了，我会了，这个，耶，这是啥呀？耶， two hours later， 看看我自己弄完了，是不是有点干公班的天赋，师傅，收我不收，走吧走吧，先吃吧！哎呦我的妈，哈哈哈，师傅，我下午活多不多？干不完，干不完，听到没？下期见！
