振荡器的常见故障与排除方法
大家好，上个视频我们已经讲过这个电路的工作原理，那么今天我们来看一下这个电路经常损坏的几个元器件。 首先是这个呃电流采用电阻，这个电阻经常出现的故障就是电阻值变大，如果这个电阻值变成了一千欧， 电流经过初级线圈，留下来一丝丝微弱的电流，就会使这一点的电压非常的高，逼急的电压也会非常的高，那么这个电压就会击穿文压二极管，经过电容接地，那么刺激也就感应不到电流，他的输出电压呢，也就变得非常低。 第二个是这个三极管，这个三极管击穿，那么电流经过这个线圈，然后经过三极管和电阻就直接对地转 路，这个保险就肯定烧了。第三种就是这个启动电阻，这个启动电阻如果损坏，没有电流留下来，这个 b 级呢，没有电流，这个三角就无法导通，无法导通的话，那么四级就没有输出这个大电容， 嗯，损坏的几率很小。如果这个电容鼓包或者漏液，那么他这一点的电压就达不到三百一十一伏， 可能比三百一十伏要低，那么测刺激输出的电压就会不正常，偏低或者是不稳定。那么这就是这个自己正常电路他经常损坏的一些原器件。好，今天的视频就到这里，感谢大家的收看。
粉丝9.0万获赞19.0万
相关视频

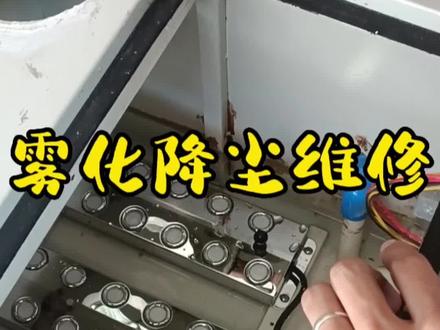

02:35查看AI文稿AI文稿上次教大家如何判断雾化降尘的故障，上次判断完之后呢就是我们的这个震荡器，呃，出现破损损坏，然后呢这期我们教大家如何更换震荡器， 我们更换的时候呢，就是前边有一个盖板，这个盖板四条螺丝拧下来，把它放到一边，这块出来的就是我们三个震荡器的线头，然后把上边的风扇这块有六条螺丝把它打开， 打开之后，然后我们就可以看见里边的三个震荡器，这个呢是刚回来的新的这个 震荡器，这块都破损了，所以说是他震不出来雾。我们更换新的时候呢，把这个相对应的这块有这个线，相对应的这些线线头都把它拔开，拔开之后呢就可以从里边把它抽出来， 从里边这块可以把它抽出来，这块也同样能抽出来。然后三个震荡器的固定是靠四条螺丝，每一个震荡器都有四条螺丝，包括到这边四条螺丝 新的放上去，把它拧紧线同样的方式穿过来，穿过来之后，然后对应的线头都接好，正接正，负接负，一定要接对。然后我们把上边的盖板 没有 还有夏天的盖板都复原，拧上螺丝，然后趁这个间隙呢，我们可以直接加水， 两边的灯盖呢都已经复原，然后水也加够了，然后我们开始充电，打开开关，见证奇迹的时刻。 放完震荡器之后呢，我们的雾化教程就已经维修结束， 还有什么想要维修，想要了解的欢迎评论区留言。
40多娱汽美
05:07查看AI文稿AI文稿大家好，本节视频我们讲解一下这种电路结构的方波震荡器，在使用单电源供电的时候，没有办法正常的工作， 我们讲解一下为什么不能正常的工作。方波增长器在本质上来讲呢，它是一个比较器， 这个运算放大器，他的正向输入端其实是两个参考电压， 他的负向输入端这个电容上面充放电的这个电压，他是输入电压，当这个输入电压高于参考电压的时候，因为他是在负向输入，所以说呢 输出就会变为低电压零伏。相反，如果这个输入电压低于正向的参考电压的时候，那么输出呢，就会变为高电压五伏。 那么知道了这个基本原理，我们就可以分析一下这个电路能不能产生方波。首先我们看一下正向输入端的两个预制电压， 当输出为高电压的时候，那么二二二和二二三这两个一百开的电阻，把输出的五伏电压进行分压，这个正向输入端呢就是二点五伏，这是一个 上预制电压二点五伏。那么我们再看一下输出电压为低电压零伏的时候， 那么正向输入端是多少？输出是零伏？通过两个电阻的分压还是零伏？所以说啊，这个正向输入端的这个下预制电压 就是零伏啊，二点五伏和零伏，也就是咱们这个智慧比较器的两个预制电压。 下面我们再看一下这个负像素端的这个电容，它上面的充放电的最高电压和最低电压是多少？如果输出电压为五伏 啊，假设输出电压为五伏，那么通过电阻给这个电容充电，他的最高电压是可以达到最高电压五伏的，只要是时间足够，他能达到五伏， 这个时候呢，五伏电压是可以超过上域值二点五伏的，那么这个时候呢，他就可以让这个输出变为低电压零伏，那么他变为低电压零伏以后， 这个电容上的五伏电压，他就通过二零二零一一百 k 给这个电容放电。放电的最低电压是多少伏呢？因为这边是零伏，所以说通过这个足够的时间，他就可以把 c 一两吨的电压 放放到最低的灵符，这个时候呢，由于这个比较器的最低下域指点是灵符，他没有办法超过这个灵符，或者说他没有办法比这个灵符更低， 所以说啊，这个输出电压在零伏这个位置，他有，他就没有办法向上挑变，因此呢，到这个地方这个震荡器他就停止震荡。 由此看来啊，我们如果说想让这个方波震荡器正常的能够输出方波能够正常的震荡，那么必须提高这个下预值电压，让这个下预值 电压大于零伏，这样就可以让这个放播震荡，你就可以震荡了。怎么样把它大于零伏呢？那么就需要用一个我们的这个 v c c 的供电电压，然后 再加上一个偏值电压给这个正向输入端，那么就可以把这个下预值电压抬高大于零伏，那么这个电路呢，就可以正常的工作了 啊，只要是我们搞懂了他的基本工作原理，那么就可以针对性的进行改进。 这个本节视频呢，我们就讲到这里啊，希望对朋友们有所帮助啊，感谢收看，我们下期再见。
04:05查看AI文稿AI文稿致敬经典温故之心，经典多斜震荡器电路分析下图电路叫做多斜拨震荡电路，广泛应用于 led 闪烁场景。我们先用一些贴片器件搭建一个简易的 demo 版 many months later， 一个简易的霓虹小灯诞生了。在电容的正极，我们得到了一个标准的震荡波形， 在电容的负极同时也是三极管的积极，是一个负向震荡的波形。让我们来揭开这个电路的面纱。一定注意，我们分析的都是电路顺太 工作的过程。当系统初始上电时，电容 c 一通过电阻 r e 和二极管 d e 充电，同时 a 点电位开始有上升趋势。同理， c e r 电容正向充电立点，电位开始有上升趋势。 三极管 q e 和 q 二的参数是一定有差异的，不可能同时导通。我们假定 q 二先导通，此时发光，二极管第二开始发光。 敲黑板，此处是这个电路灵魂的开始。在电源打开瞬间，电容开始充电，第一点电压约为三点五伏，第一点电压是上升趋势，我们先假定它为不定状态，电容顺态充电为如下形态， 电容正极为三点五伏。当 q 二导通的顺泰，电容的正极有从三点五伏下降到零伏的趋势， 电容两端的电压差假定为三点五伏。在正极电压从三点五伏到零伏跳变的过程中，电容有维持两端电压不变的特性， 所以在这个顺态的过程中，电容的负极变成了负三点五伏，电容的正极变成了零伏，而电容的负极正好接在了三极管 q 一的积极负电压，使三极管 q 一截止， 此时发光，二极管第一不发光，而 q 二导通后，七级电压对三极管内部的 pn 结 前位到了零点七伏，所以电容 c 一的负极为零点七伏。 我们在二次复盘下刚刚讲的顺泰过程， a 点电压被前卫成了零点七伏， q 二导通 d 二发光， b 点电压通过电容形成了负电压。 q 已截止 d 一步发光， 我们继续分析接下来的过程，电容通过 q 二持续放电，使得 c 二负极电压持续升高。当 c 二负极 b 点升高到零点七伏时， q 一导通接下来会发生什么，留给您自行分析， 还是用波形说话？ b 点电压逐渐升高， a 点 电压被前卫到零点七伏。当 b 点电压升高到零点七伏时， q 一导通 c 一负极 a 点变成了负电压， q 二截止，又一个轮回发生了。 我们同时还测试了电容 c 一两端的波形，如下图，您可以更好地理解电容充放电与三极管开关的关系。三极管截止时，电容正极是高电瓶，三极管导通时，电容正极是低电瓶。 下面两电容正极的波形更加直观的看出来两发光二极管交替闪烁的原理。通过改变电阻和电容的参数，可以改变电容充放电时间，从而改变小灯闪烁的频率。
515雷哥硬件
02:55查看AI文稿AI文稿晶体震荡器，简称晶震，当我们电路中需要用到晶震时，该如何判断手里的晶震是不是正常的呢？ 我们可以通过两步来判断。首先观察代测精正的外观， 观察代测精正的外观是否烧焦或针脚断裂等明显的物理损坏， 如果有，该晶震已不能正常使用了。我们看到这个代测晶震外形完好，需要进一步检测才能 判断是否正常。然后在电路中找到接地点和精正的两个引脚位置。 通过检测晶震两银角对地电阻来判断晶震好坏。在检测两银角对地电阻之前，将数字万用表的档位旋至二极管档位， 打开万用表电源开关，黑表笔接地。 将数字万用表的红表笔接触精正的其中一个引角，测量 精镇的其中一个引脚的对地电阻值，测得对地电阻为七百三十五欧，之后调换表笔的位置，将数字万用表的红表笔接触精镇的另一个引脚 黑表笔接地。再次测量对地电阻，这次测得的对地电阻为五百零四 o。 正常情况下，精振两银角对地电阻值应该在三百到八百欧之间。对于这个精振，两次测得的精振银角对 d 电阻组织都在三百到八百欧姆之间，完全满足要求，所以可以断定这只精阵是正常的，可以用在我们的电路中。
42人生新境界
03:42查看AI文稿AI文稿嗯，大家好啊，本节视频我们发表一个风波震荡器，这个有的朋友问到啊，他说怎么样用电路来实现一个风波震荡器， 其实呢这个方波正当器，我们可以使用一个云山放大器啊，然后呢通过外接的这几个器件来完成 从这个运放的输出，然后反馈到正向输入端的这两个电阻，他是把我们这个运放设置成一个 自回比较器或者是窗口比较器啊，又叫斯密特触发器，从输出到负像素端之间，它 有一个 r 和 c， 就是一个电阻和一个电容，它形成一个锯齿波的充放电电路， 这个在电容上面形成一个锯齿波充放电的电压，这个电压呢夹在负向十五端， 当这个电容上的锯齿波电压大于正向输入端的这个预制电压，或者说大于这个基准电压的时候， 那么输出呢，他就从高电压跳变为低电压啊，同时呢，这个正向输入端的这个比较电压，或者说这个基准电压，他就产生一个 靠边，由这个啊比较高的这个预制电压转化为比较低的这个预制电压，这时呢这个低电压他就通过这个电阻给电容放电， 当这个电容的放电电压再一次啊低于这个正向输入端的这个电压的时候，那么输出端又产生 这个从低电压到高电压的跳边啊，从低电压跳变为高电压，这个时候呢，这个正向输入端的这个预值电压啊，由比较低的那一个预值又跳变为比较高的预值， 这时呢输出的这个高电压再通过电阻给电容充电啊，如此往复 就形成了一个震荡上下高低的一个方波， 这个电阻和电容它的大小呢共同决定这个输出方波的工作频率啊，这个电路呢非常简单啊，其实呢就是一个用一个运算放大器 啊，用这个正反馈来提供，来提供一个窗口比较器 啊，它实际上就是有两个预制电压，然后再用 r c 啊，这个给负像素端提供一个这个锯齿波形成的一个返回电路，这样的话呢就可以形成方波 的一个增长器，输出我们需要的放波啊，这个电路呢挺简单也挺实用，在工作频率不是太高的情况下啊，他的波形啊还是比较稳定的 好。本节视频呢就讲到这里啊，希望对朋友们有所帮助啊，感谢观看我们下期视频，再见！
08:38查看AI文稿AI文稿看一下啊， t 一导通，也就是相当于来说十二伏通过一个电流路径，通过这个电阻是不是？是不是通过这个电阻啊？通过这个电阻产生一个 i b 电流，只要产生 i b 电流的时候，他是不是就形成了一个 ic 电流啊？是不是形成 ic 电流好，形成 ic 电流， 那么形成 ic 电流的话，大家看一下啊，下部什么的形成 ic 电流的话，这个点也相当于这个电容，这个点是不是要接地了呀？你看看是不是接地了呀？只要一接地 啊，只要一接地，这个点刚才是不是也是零至六伏？只要这个点一接地，相当于这个电阻与这个电容又更成了一个二 c 电容 啊， rc 电路， rc 电路，也就是说这个折和第一阶是不是原来这个电有电，是不是直接把他拉下来了？为什么？因为电容充电嘛，此时电容就要给他充 充电了啊，这个电容要充电了，只要一充电，把这个点电压往下一拉，就倒着这个三节管呢，想工作也工作不了了，成了零伏了，为什么？因为这个后边三节管倒通，倒置的对不对？比如说倒置前面管子不工作啊，也就说这个点的电压现在成零伏了 啊，成零服了，然后成零服了以后，由于后边这个管子不工作，所以说呢，他通过几点几这个限流电阻， 哎，你看看是不是通过这条线给这个电容可以产生一个充电呀，对不对？然后在这个电容咱们要考虑他的回路，他这回路怎么产生？他这个回路会通过这个积极向地产生，比如说像这个地产生了充电回路， 咱们要考虑什么呢？考虑这个电容，现在他上面电容正在充电啊，咱们先不管他，就从零服逐渐上升，慢慢充。咱们先不管他啊，等会咱们再说他，咱们先说下边的。对这个电容来说，由于这个管子啊，他是 不工作，不工作的话，他肯定会通过电源，通过二十 k 的电阻，然后给这个电容充电。这个电容的回路呢？是通过这个集积极与发射机构成的回路，对不对？他这个是可以过来的，那么在电容两端是不是就得到左边为负，右边为正啊？ 好，现在这个电容的急性得到了，那么把急性得到了以后，咱们再谈谈什么？谈幅度，他这个幅度可以这么去谈，这个呢？上面确实是十二伏，十二伏通过一个线流电阻过来，然后再通过积极，积极，这个点是不是有个电位啊？大约电位是零点六伏， 相当于是什么呢？相当于是，呃，这个点，这个点如于地来说，就过了个二极管，对不对？这个二极管就是闭合意之间的二极管，等效是个二极管。所以说过去二极管的话，你要你要考虑一个断点呀，对不对？就把 vcc 减于零点六，在电容两端就得到 十一点四伏，左边为负，右边为正好，这就是电容存储部件，只要电容有电，咱们就把它作为一个电源来看待啊，这就是分析。 好，在这个时候啊，在上面电容，咱们要考虑上面电容了，在上面电容，在这个点上，咱们是不是要等待什么？等待这个点什么时候能大于了零点六伏的时候，后边管子 t 二是不是能挡出来啊？ 好，咱们现在就等啊，慢慢等吧，由于他这个电阻啊，是一百 k 的，充电稍微慢一点，咱们就多等会。好，不管怎么等，肯定这个电容要产生充电的，在电容两端就会产生，左边为负，右边为正， 最高电压是零点六伏，为什么呢？因为再高高不了了，因为现在这个管子是属于倒通状态，对后边这个三结果来说，这个 b 和 e 啊，只要大于零点六伏，这个管子就能工作了，这个电压来说想大也大不了，所以说这个电容最高电压就是零点六伏。好， 什么时候冲冲冲，冲到零点六伏了？冲到零点六伏的时候，是不是这个管后面这个管子就能工作了呀？好，然后呢，由刚才的截止状态进入了工作状态，是不是要工作了呀？只要他一工作，那么电路 咱们要把这个上面还要用上啊，还要用上。好，后边就管他叫工作了。一工作他会产生什么呢？会产生刚才像电容上走的这个电流啊，消失了， 是不是？哎，他就把这个点的电压是不是直接与地接通了呀？相当于电源产生回路了，是不是电源产生回路了？好了，此事的话，大家还是看个问题，看什么 看？一个电容电容的正极，他是不是也需要找回路啊？他这个回路怎么找？他这个回路就是通过目前的这个之路向地上跑，他是往地上跑还是往什么方向跑呢？他肯定要向电容的负极上跑啊，你要找他的 电容放电回路，这个放电回路怎么构成？好，咱们先这么去说，比如说啊，由于 t 二导通啊，把这个电容的正极通过几点几，再通过发热机，是不是到了地上了啊？到了地上了，到了地上之后，他现在是正的啊。对电容来说，如果说这个点做了个参考点来说，这个就是正的十一点四， 对不对？十一点四伏。目前大家看一下现在这个地啊，就是包含什么？包含了这个电容的地，也就是说通过这个地线是不是就加载到 目前发这个三结果的发射机，也就是说发射机就是电乳的正极，无非就是通过这个三结果过来的， 那么发射级加正，现在这个这个点是不是负的？负的是不是加到积极上了？也就是意味着什么呢？意味着这个点是正，这个点是负，电压是十一点四伏，那么对后边三结果来说是不是反偏啊？现在那么这个 三极管一下子就截止了啊，一下子就截止了，对不对？这个截止就靠电容放电，这个或给三极管提供了一个反篇，这个呢也叫做正反馈啊，这个呢也叫做正反馈，一下子就把三极管就截止了，你看发射机加个正的十四伏，积极加个零伏，对不对？ 然后呢，这个三极管由于它属于是这么个结构，所以说电流啊，由发射机流到基地是过不去的，只能在这边起个电压，但是呢，产生个电压来说，是不是三极管 完全截止了？好，三节管截止了截止的话，那么 i b 的电流就没有了，对不对？因为这个点的电压太高了，太高了之后， i c 电流是不是也没有了，对不对？ i c 电流是不是也没有了？没有的话那下部怎么办呢？下部的话大家看一下啊，由于这个管子目前属于是断开状态，所以说由刚才的这个充电这个过程 是不是消失了？这一消失不得了，大家看一下啊，这一消失的话，这个电源是不是反过来给这个电容反方向充电呀？目前电容两端产生的零点六伏，然后和上面这端产生的十二伏，是不是两个又产生叠加了，到这个点来说相当于多少伏呢？对电源对地来说啊，这个点 就是这个点啊，对，如果说是对地来说就是十二点四伏啊，十二点六伏，因为电容里边还存着零点六吗？对不对？电容里边还存着零点六，也就是说通过这个零点六瞬间再加载到 积极上，导致积极电流瞬间就升高了，那么这个管子由刚才的导通或者放大，直接进入饱和导通啊，直接进入饱和导通好就产生一个这么个电流，这么个电流的话，咱们先说这个上面这个啊，他是不是把这个零点六伏同样加载到积极上，是不是 这个零点六伏就要消失啊？只要一消失，是不是电压也没了？就是这个急性是不是也没有了？没有了，但是不要着急，他急性又产生了一个变化，又变为左边为正，右边为负，又形成了刚才这个电压是一点四，对不对？这是一个过程啊，大家好好梳理一下， 好，再往后咱们呢考虑什么？现在这个是不是倒通，倒置前面这个是不倒通，咱们就看看这个电容的电他是怎么放的，这个很重要啊，这个电容的电，如果说这个电容这个电放不了，那我一直会倒着这个电，这个前面三节管工作不了，为什么呢？因为这个点加入这个点加负是电容两端的电压，肯定他是工作不了的呀。 那么下午该怎么办呢？下午这个电容这个电压他要找回路，他要放掉，不放掉的话，呃，他也不行啊，对不对？他怎么去找回路呢？所以说这个正极啊，虽然往这个方设计上加，无非就是来描述这个电容两段电压这个点为辅， 这个点为证，导致三节管不能工作。那么下部对电容的看法来说，哎，我只要有回路，我就放，怎么放？这么放， 此是电容的正极啊，电容正极通过后边三结果过来，他会通过电源，知道吧？电源，你看对这个点来说是不是电容正极啊？现在在电源下方又加了一个电容，可以把它加个电池，你说这么过的话，还过不了，肯定过的了，然后对电容来说就顺着电源去放电就行了。 电源放电就通过这个电阻，目前这个电阻不但是充电限流电阻，而且还是个放电线流电阻，对不对？还是个放电线流电阻，此时的话他就形成了一个什么呢？形成了对这个电容产生放电的一个回路，这个呢是他的 线路电阻，然后通过这个电阻，然后再加载到电容的附近啊，这个电容呢，就开始放电了，什么时候把电放光了就没有电流 对不对？放光了这个电压是不是又没有了呀？没有的话，那么进行下一轮的工作，下一轮怎么工作？由于上传时间限制，感兴趣你就自己分析下一轮工作流程。邯郸李记周，感谢大家收看！
06:13
10:40查看AI文稿AI文稿接下来给大家再次分享一下关于双吻泰电路的工作原理，咱们在上一张啊，通过一个短片给大家介绍了一下，由于介绍的不是太全面，我感觉大家观看之后兴趣还是非常高的，所以说今天我再次专门给大家录制一个关于这个电路的工作过程。 在这个电路的理解当中，大家一定要通过三点来进行了解电路。第一个就是电路的启动过程，他是怎么启动的，每一个电路都需要启动，那么这个电路是怎么启动的呢？咱们需要谈第一个问题。 第二个就是关于个正当电路啊，他必须有反馈电路，而且是个正反馈，如果说设计到放大电路的话，他是也是有反馈的，把他那种称为负反馈。 那么在这个震荡电路当中，它里边结合两种电路，一种电路叫做微分电路和积分电路，再加上反向电路啊，反向器电路。那么咱们就分析一下这个电路的第一个问题， 电路的启动条件。对这个电路来说，由于他采取的两个都是 npa 型管子，在几点几都穿了个灯泡啊，通过两个管子导通和截止，通过灯泡就能看上，观察出来这个电路有没有在震荡啊，有没有在做一个交替闪烁，他能怎么能做到这个交替闪烁呢？就是一个管子导通，一个管子截止， 这个管子倒通，这个管子，接着就叫做交替闪烁啊，通过灯泡就可以观察出来。大家不妨上网查一下关于双稳胎电路的啊，他实际的那个闪灯这个情况。 那么这个电路咱们在分析上咱们要考虑什么？第一个就是电源，第二个就是三结果的导通，那么这两个三结果能不能导通呢？咱们要考虑什么呢？考虑他这个积极有没有，电压有没有呢？你看这块可以产生个机离对不对？那么另外一个也是可以产生的，也就是说现在目前对这两个三结果来说，都可以满足一个 启动条件，那么在这个启动当中，尤其是积极的电流产生当中，目前通过这两个电阻来说，还有另外路径，咱们再标一下，就是这两个路径啊，这两个路径的话，一个是通过电阻，再通过一个电容，也可以产生积极的电流。 把这个两个器件的组合称为微分电路啊，微分电路这个呢也称为微分电路 好，如果说这么组合的话，就把它称为积分电路，这么组合的话啊称为积分电路好，咱们把这两个电路的等效电路已经给大家说完了，那么接下来如果说这两个三结管都满足了工作条件， 他还有没有其他什么名堂呢？还是有的，目前大家所看到的半导体计件，比如说二极管、三极管，其实呢大家所用的半导体计件都叫做掺杂半导体，因为对一个半导体计件来说，通过半导体 材料经过加工形成本真半道题，在本真半道题当中，经过参入杂质得到 p 型半道题和 n 型半道题。因为目前你所看到什么 n、 p、 n 和拼音 p 都是掺杂之后得到的半道题，而且三结果都是由 p 和 n 啊这个最基本这个材料呢进行组合而成的，那么不管是对 p 型还是对 n 型，他都是参入杂质得到了一个半导体，所以说在参入上面呢，他就得到一个数量不一样， 数量不一样就决定了半导体导电不一样啊，导电不一样，咱们就比个例子啊，咱们就不说那么太深奥了， 比如说啊，现在 q 一和 q 二他都是可以启动的，但是它里边由于内部导电粒子不一样，就决定了这个三结果的启动，这个电压也稍微不同。比如说 q 二，他现在的启动电压有满 满足， q 二的启动电压就是零点三个九，一个一啊，比如说这个点的电压，这个 q 二就能导通了，那么咱们看 q 一 q 一的话，咱们就把它定义，由于它内部导电粒子多于 q 二，所以说它这个形成的导电电压要低那么一点点，就是零点五三个九，一个零， 咱们就按照一个最好的导电量，也就是现在是 q 一导通，这就是他的启动的最基本条件啊，这就是利用半导体器件，在导电量上面他不是完全统一啊，而 塑造了，或者说成就了这个电路的工作。这个条件好，咱们接下来就谈这个 q 一了，既然是 q 一导电量要好一点，要比这个 q 二要好，就是提前导通吧，就这个意思，如果说一旦 q 一导通，那么在电路的结构上就要产生变化了，咱们看一下电路的结构，就是 q 一就要导通了，这一导通的话，就是 使这个电容啊，这个点通过这个三结果相当就是入地了，只要他一入地，在原来 q 二这端还有个零点六伏，结果电容一接地，那么目前 这个电阻和这个电容就构成了一个积分电路，首先就要给电容充电，只要给电容一充电的话，就导致 q 二 失去了偏执啊，就失去了工作条件，也就是把电压给直接给他拉成零伏了啊，直接拉成零伏了， 那么咱们再看看左边，然后这个电阻和这个电容目前就构成了一个微分电路，通过电阻向电容充电，这个电容要建立回路，怎么建立呢？他只能通过积极建立回路，也就是说目前的积极电流现在有两个电流， 一个电流是通过这个一百 k 建立的电流，一个呢是通过这个电阻向这个电容充电的时候建立的电流。所以说呢，这个 q 一这个碗 呢，他瞬间就进入饱和倒通了啊，饱和倒通了，随着这个时间不断的往前走啊，不断的往前走，在这两个电容上就得到一个充电的一个电压，即兴， 也就是说在这个这个电容上就得到左边为正，右边为负，他这个点的电压，左边的电压取决于供电电压，右边的电压取决于这个 i b 与发射体之间的那个导通，那个电压就是零点六吧，啊，也就是说咱们我就写了个十一伏啊，写了个十伏，也就是说不断的充电，那么在这个电容上也会得到个电压。由于这个电阻啊稍微大一点，所以说他充的电稍微慢一点，但是他最高只能充到零点六伏， 为什么能冲到零点六伏呢？因为他下一段接着就是这个 b 啊和这个 e， 目前他这个点，假设他这个是接地的啊，假设接咱们把端电压都给他刨了啊，然后他 最高就得到零点六伏啊，只要满足这个管子的需求，那么这个管子是不是就要倒通了，对不对？那么这个管子能不能倒通，就取决于这个电容什么时候能满足这个管子的使用啊？这个管子的使用 好，现在呢我就往下走，现在这个电路大家应该又一目了然了，产生这个电流方向是不是好，咱们往下走， 往下走的话，比如说这个点呢？已经满足了零点六，比如说倒着这个管子能倒通，但是只要他一倒通的话，是不是这个点就要建立个电流啊？建立电流的同时，他就会把这个电容这个点呢，通过下边管子，然后入地了，对不对？入地了，那么入地的话，对目前这个电容里边这个电压来说， 他能不能得到一个释放呢？或者说这个电压怎么去用呢？哎，咱们呢跑一下啊，比如说这个电容啊，他需要放电，放电的话怎么放？咱们先给他走一下，是不是走到这 这里来啊？也就是说通过外围的一个支路就加载到啊，这个 q 一三结果的发射机 和这个积极，你看看通过这个走线来说，通过 q 二三极管是不是相当于十一伏，加载了这一端，这是正的十一伏，那么这个负的话，是不是加载到发射体和积极两端，相当于是电容在放电，这个呢就叫做一种正反馈啊，正反馈 直接控制了这个三结果的反片，利用电容的一个电压来控制这个三结果的反片，那么三结果就直接进入什么状态呢？截止状态对不对？就把这个电压直接有刚才的零点几，直接给他转换一下，成了负的多少电压了，就是发射机为证，然后只要是发射机为证的话，这个 q 一呢就不倒腾了， 只要 q 一不倒头，那么咱们看看上面这个电容，目前这个电阻和这个电容又构成了一个什么微分电路， 这个微分电路呢，正好是符合 q 二的正反馈啊，他也属于是个正反馈，其实里边呢就是个正反馈，一个正反馈就是促进管子饱和倒通，一个正反馈呢，就是这个电容就是促进这个管子 赶紧截止啊，有饱和导通，进入这个截止这个状态，又开个关这个状态，这是这个电路的一些工作过程啊，这个电路的工作过程。那个 啊，在这个工作当中呢，咱们我只能讲一个方面啊，因为他有两个周期嘛，我就讲一个，剩余的话大家再分析就行了。好了，那么对这个电容来说 对不对？对这个电容来说，他必定是在这个点形成个电压，对电容来说，他内部是有能量的对不对？这个能量不可能一直在里边放着，他肯定要通过回路来产生一个放电啊，什么时候放光了，那么这个管子是不是就能啊进入下一个啊启动阶段了，如果说一直在这放着的话， 这个管子一直是不能倒腾的，所以说呢，咱们要把这个电容的电还给他放掉，怎么放呢？他会通过电源啊，就看这个，这应该是这个颜色啊，绿色的吧，通过这个电源给电容构成一个放电回路， 那么在放电回路当中，由于这个电阻啊组织比较大，在放电就得到一个延时，这个延时的时间就决定了这个管子啊，他闭合多长时间啊，就闭合多长时间啊，这就是 这个电路的大致的一个工作过程，希望大家呃有所了解，不过这个电路的最终的工作目的啊，工作目的 还有这个这个电容的电啊，由于这个管子截止了，那么这个点，这个点的电压是不是要给这个电容反方向充电啊？把刚才的零点六伏直接送到积极上，让这个管子瞬间的就进入了饱和倒通状态啊，然后随着这个电压消失，然后在这个电容又得到了 新的左边为负，右边为正的一个电压，这个电压的急性与原来这个是一样的。好，这是这个电路的基本的工作过程啊，大家就跑一下下一轮的一个工作，那么这个电路的主要目的这个导通，这个导通，然后随着这个导通就产生一个闪灯的一个一个状态啊，闪灯的一个状态。 那么大家呃现在应该知道，在这个电容当中，这个组合他主要是给这个管子产生啊正反馈的一个冲击电流，就是他加大了 i b 导通，把他称为正反馈，是不是把他也称为正反馈，然后在这个正反馈。另一种就是通过这个电容 这个电容的电的话，通过这个管子然后加载到这个点，相当于这个电容是不是加载到这个管子的积极和发射机啊，发射机为正，积极为负，就是这个管子就处于反偏了，那么对电容电压来说，他是不是 放电？放电的话，哎，那就通过这个点给他放电就行了啊，放电就行了。那么下一次如果说这个电容的电放光了之后，那这个这个三角块什么时候启动呢？哎，咱们这么来看， 比如说在这个点依然是在倒通状态，如果说把电容放光的话，那么再通过这个电阻是不是给这个电容再次充电啊？使这个电容这个点为证，这个点为负，什么时候这个点达于了零点六伏，满足了这个管子倒通的时候，那这个电路啊，就会进行下一个 动作了啊，下一个动作了。好了，对这个电路来说，大家就理解一下就可以了啊，我就介绍这么多啊，如果说对你啊有帮助，感觉挺好，大家可以在下方留言一下。

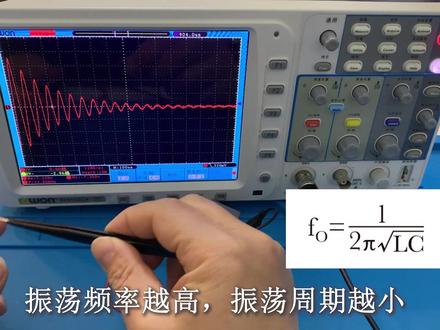

05:29查看AI文稿AI文稿今天我们聊聊 lc 震荡电路， l 代表电杆， c 代表电容，是包含一个电杆和一个电龙的电路，也被称为斜震电路、调节电路。 lc 电路常用于产生或接收特定频率的信号。先来看一个实验， 这是最简单的 lc 电路，只有一个电杆，一个电龙，一个开关，这是一个 个二点二微法的电容，这个电感的电感量参数已经找不到了，我们先不管他，为了观察电路 正当波形，用一路丝波器探针连接电容的两端。有一点要注意， 理想的 lc 电路并不存在，电路中或多或少都会有电阻。 lc 震荡电路如果没有能量补充，电路震荡能量很快会消耗殆尽， 正当时间可能会非常的短。所以我计划用示波器单次扫描模式来捕捉正当信号，使用 用的湿波器探针是一百比一的，尽可能减少湿波器对电龙的放电。下面开始实验， 将开关断开，然后用十二伏直流电对电容充电，将示波器设置为单次扫描模式， 充电完成断开电源闭合开关。这样就形成了最简单的 lc 震荡回路，湿波器已经采集到电路。震荡波形 是一段政府不断减小的正确波形，政府减少就是因为 电路的能量损耗造成的。假设没有电路能量损耗，这个震荡就会无限的继续下去。观察 卡波形，我们会发现正当频率相对固定，根据 lc 正当频率计算公式，正当频率是由电感量和电容量决定的，电感量和电容量越大，震荡频率越低， 震荡周期越大，电感量和电容量越小，震荡频率越高，震荡周期越小。下面讲一下 lc 震荡电路工作原理。 春节期间花了几天时间制作了一个动画来演示 lc 正当电路的工作过程，先完整看一遍，然后再分析各个过程。 当电容充电后，闭合开关的一瞬间，电容中电视人最大，电感中还没电流，通过存储的电池人为零， 电感的特性会阻碍电流的变化。电路中电流由小变大，电感开始存储能量，电池人不断增大，而电容随着放电，电视人越来越小，这可以理解为电视人转化为电池人的过程。 当电容放完电后，由于电感阻碍电流变化的特性，电感继续维持，电流按原方向流动，电容开始反向充电，这可以理解为电磁能转化为 电视冷的过程。当电感中电流降到零时，电容充电完成，电感失去维持电流的能量，这时电容开始反向放电， 电感又开始阻碍电流变化。这个过程跟前一个电容放电过程不同之处是电流方向和磁场方向与之前相反，电容方电完成后，电感存储的电磁能继续维持电流向原方向流动，电容开始充电， 电磁人转换为电厂人，电容充电完成后又开始放电，如此循环往复就形成了正当电路。类似于弹簧的工作原理，本质是两种不同能量形式 式的循环转换。动画描述的是理想模型震荡的过程中能量没有损耗，现实电路中需要通过放大电路来补充和放大能量，才能将震荡电路维持下去。 后面会安排一期视频，制作一个可以持续震荡的 lc 电路。今天的视频就到这里，谢谢观看，喜欢点赞加关注。
