三位四通换向阀中位机能及特点

动画中演示的是三位四通幻象阀的原理，由于阀芯可在阀体孔内做轴向运动，故意靠阀芯在阀孔中的不同位置便可以使一些油路接通而使另一些油路关闭。 阀线有左、中、右三个位置，当阀线一致左端时， a 与 o 通， b 与 p 通。 阀芯一至中间时， abop 均不通。阀芯一致右端时， a 与 p 通， b 与 o 通。此机能为联合设计系列的 o 型阀。力士乐系列中的异型阀，展示中的为力士乐系列，型号为四 we 幺零 e。

当 h 型三位四通换向法处于中位时，各油口全部通油，系统卸壑。处于左位时， p 与 b 接通， a 与 t 接通，此时油缸伸出。 处于右位时， p 与 a 接通， b 与 t 接通，此时油缸缩回。那么，你还知道三位四通幻象阀的哪些中位机能？

二位四通换向阀和三位四通换向阀最大的区别就是中位机能。三位四通电磁阀有两个线圈通电零点五秒，换向后就是断电也不会改变， 直到另一个线圈通电零点五秒才能换向两位四通电磁阀通电换向后要一直通电，断电的话会在弹簧的作用下回到原来的位置。 所以结论是，三位四通电磁阀主要用在需要长时间幻象不动的情况下，而两位四通电磁阀主要用在需要频繁动作的情况下。那么你会选型了吗？评论区告诉我。

幻象阀 o 型指的是幻象阀在中位的时候都不相通，如图所示。这种类型如果液压缸存在负载，会导致 a 和 b 存在压力。幻象阀外形指的是幻象阀在中位的时候 a 和 b 相通，如图所示， 一般加装单向阀可形成锁紧回路。换向阀 m 型，指的是换向阀在中位的时候 p 和 t 相通，如图所示，这种换向存在较大的冲击。换向阀 h 型，指的是换向阀在中位的时候全部相通， 如图所示。上述四种类型，中卫情况下， h 型负债最低， o 型负债最大。

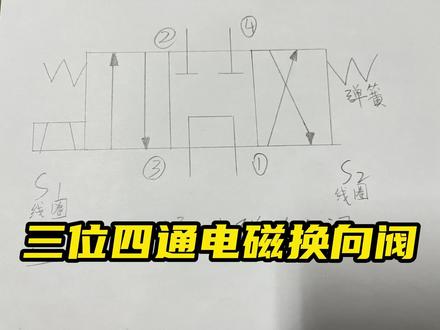

今天我们来看一个三维四通的电磁幻想法，当电磁阀断电时，允许油液油三，油箱一。 当线圈一通电时，油液可以从三流向二以及四流向一。当电圈二通电时，允许油液由三流向四以及二流向一。

今天我们来分享一个三味视同幻象，这个幻象法呢，它不管是油法还是气法， 而他的工作原理他都是相通的，而且图形符号表达的方式也是相通的。我们这边以一个有法为例，那么我们看一下这个四方带一个斜杠，是表达的是一个电视线圈，上面是一个糖房， 下面这个小圆圈，它是一个手动控制的一个装置，既可以手动，也可以电控。表达的含义，我们来看一下这个图音符号 画的是一个什么含义，它是怎么工作的，那么我们看一下上面有一个 a b， 一个屁，一个气，那么屁我们知道不管是细板，它是一个进油口，一个进气口，箭头向上表达的是我们的油或者气送出去，那么线头向下是表示肥牛的意思， 也就是肥瘦的意思。紧接着我们来看一下这个法体的符号，这个带有四个七， 四个七字的表达的含义是这个滑体，他在静态的是这四个孔，他是处于节制状的，互不相通。 当我们右边我们来看看他是怎么工作的，当我们右边给他一个电信或者是人工给他一个信号，他有气有孔 啊，将油流到这个孔，有线流向，这个线头是指向上同时流向，哎出去以后虚度外围的设备以后，通过设备把这个油回流回来，通过我们的 b 档口 回到我们的气，通过气再回到我们的除油箱，如果是气把通过这个口回流回来以后，通过气把这个气排放掉。 我们再看看左边，左边这个有一个电线，电线或者人工给他一个信号，他是由气将油送到我们的壁壁的一个端口，这两个端口不同，流向壁也外围一个其中的一个信号，那么同时 同时时，同时由 a 外围的设备的由通过通过设备返到 a 的端口， a 的端口上接通我们的气，用我们的气连通，连通以后回到我们处，留下如果是气把它通过 a 的端口到到这个气的端口， 然后把它排昏掉，这个箭头是向上的，是由 c 到 b 到回流的时候是向下，是由 a 到 t， 它的表达的含义 啊。我们今天先分享到这里，关注下期有更多的电梯知识分享。

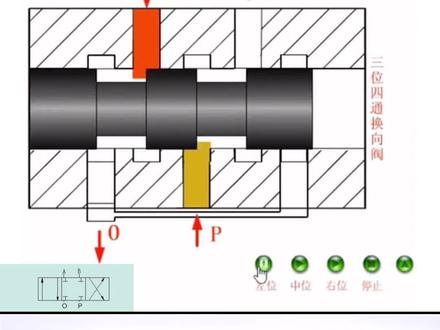

你知道中位技能 o 型三位四通幻想阀的工作原理吗？当他处于左位时， a 与 u 通， b 与 p 通。处于中位时， ab、 op 均不通。处于右位时， a 与 p 通、 b 与 u 通。那么你还知道哪些中位机能？评论区留言。

液压油从齿轮泵进入幻想阀， p 油路分为 a 和 b 和 t。 缸阀心向左移动时，液压油经过 p 流向 b， b 通过液压油进入油缸并推动油缸上升， a 的液压油晶体流回齿轮泵，缸阀心向右移动时，液压油经过 p 流向 a， 刚好与上速相反。更多资料欢迎关注！

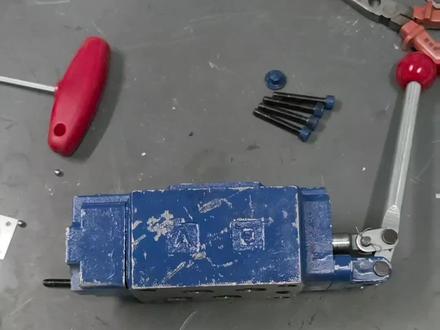

大家好，今天和大家讲解一下三位四通手动 m 型的版，是幺零通径的，呃，钢珠定位的手动换向阀， 天给大家看一下这个外观，这这两台都是我已经拆过了的，是外观 和大家说一下，先从外观开始讲了。呃，这个手动阀呢？这个位置， 这个位置就是这台已经拆下来的，就是这个地方，这个地方还有这个地方这个口，这两个口是卸油口啊， 就是，呃，有些时候有些会渗透，渗透到弹簧枪，这个两个必须要接油将啊。然后 a 口和 b 口他都是工作有口， a 口和 b 口工作有口，然后 p 口是共有的共有口。 oppo 这是正常的剔口吗？卸 oppo， 然后这是手柄， 然后和大家讲一下是如何，呃，里边的内部是怎么怎么怎么是什么样的吧。 呃，正常三三个位置，三个位置，大家可以看到这个地方的三个沟槽，三个沟槽是通是如何通过 钢珠给他定位的呢？大家看一下这个地方有四个这个断面，四个断面是通过那这个钢珠啊， 四个钢珠在这个位置上面， 然后 通过这两个 把套，然后给他卡住在一个位置，他的力就是通过手啊手给的一个力，然后让他分别钢珠分别是卡在这三个位置， 一二三三个位置最左边的位置是什么一个状态呢？是这个发杆啊，发杆已经抵到了这个端盖的这个里头 还有一个位置，最左最右边的这个位置是 一个手不太红， 看这台这个已经是最右边的一个位置了啊，最右边的位置大概里面构造就是因为我一个手不太好能 这个发杆正好是抵到这个端盖的，正好是抵到这个端盖最右边，是这个发杆抵到这个端盖最左边的位置，是抵到左侧的这个端盖， 我不知道大家听明白了吗？分别是两个，一个左，一个右，还有一个中位技能的话就是中间位置的话就是在这个位置， 然后 m 型的话， m 型大家可以看一下，就是 p 口和 t 口在中间位置的时候他是互通的， a 口和闭口他是不通的，是这样的一个状态， 大家有什么想看的可以在评论评论区告诉我一下，我下次和大家讲解。

三位四通电磁换向阀的结构、常见故障及日常维护方法分享三位四通电磁换向阀的结构及原理。 大家好，下面我们共同学习一下液压系统中常用的液压元器件三位四通电磁换向阀，它的结构、工作原理及常见故障。首先我们通过拆解来认识电磁换向阀的结构有哪些零部件组成。 首先我们卸掉螺帽，第二步，拿掉电磁铁，第三步，拆下电磁管， 第四步，拆下另一侧的螺帽，然后拆下另一侧电磁铁及电磁管， 取出铺北弹簧。

电液换向阀是与电磁操纵的先导阀组合成一体的液动换向阀。当两个电磁阀线圈通电时，平衡孔回路关闭，泄流孔回路打开，活塞上腔泄压，活塞上行阀门打开，反之，活塞下行阀门关闭。在阀门开启和关闭过程中， 可将流量、流速信号及阀塞位置信号传送给计算机，经过计算机处理后发出相应的指令，控制两个电子导阀的通断电状态，使活塞的上下腔的液压差产生变化，从而将活塞控制在所需的开启高度上，实现对管道介质流量的控制。更多液压欢迎关注！

当 p 型三位四通换向法处于中位时，回油口 t 关闭，进油口 p 与 ab 接通，此时油缸伸出。处于左位时， p 与 b 接通， a 与 t 接通，油缸停止不动。 处于右位时， p 与 a 接通， b 与 t 接通，此时油缸缩回。那么，你知道在什么情况下会选择 p 型中位机能吗？
