广联达怎么进行区域划分
粉丝1.9万获赞5.5万
相关视频

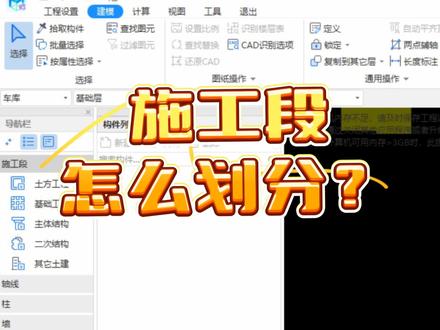

01:43查看AI文稿AI文稿哈喽，大家好，今天我们来聊一下施工段的划分。在用广联达施工过程中呢，难免会出现各种问题，那为了保证工程的质量和进度，需要将施工段的过程划分为不同的几个阶段或者工作步骤称为施工段。 施工段的划分呢，有助于提高施工的效率，降低工作的难度，保证钢筋质量安全，一般都是利用后胶带或者技术规范等手段来划分。对于咱们钢筋的预算算量上来说，划分好施工段后，每个区域呢，需要统计自己区域范围内的钢筋工程量。 除了分段工程量外呢，钢筋在施工段划分的位置需要按钢筋的受力要求，一般呢需要考虑咱们的甩金问题，也就是钢筋的预留问题。之前甩金呢都是估算的量，不但不准呢，工作难度还大。那用广联达软件呢，就可以通过设置甩金来 解决甩金的问题。施工段构建的类型呢，分为土建工程、基础工程、主体结构、二次结构等其他土建。下面来看一下我们怎么画。首先打开施工段这个模块，筑墙两板呢就选主体结构， 基础呢就选基础，工程可以根据需求呢选择直线，矩形还是圆形的绘制方法。然后呢就要画出想要划分的区域， 在这里呢，如果要是工程量大的情况下，还可以施工段的智能布置，这样就减少了手工描线绘制的操作，可以提高咱们的效率。绘制施工段范围呢，在工程中的主体结构和钢筋的施工段范围一致时，只需要绘制一次。 其他结构类型的施工段呢，可以通过这里的施工段复制，可以减少重复画图的操作。最后呢，要是在标准层画好一层施工段后，也可以通过层间复制来快速完成。大家学会了没有？关注我，学习更多翻养知识。
151钢筋工之友翻帮
02:40
04:07
01:09查看AI文稿AI文稿哈喽大家好，在我们用广联达时呢，工程中都会遇到同一位置不同标高的地方，比如楼梯还有多层梁， 那若绘制在同一分层，在俯视的状态下，那只能编辑到标高较高的图圆。那在分了层后绘制图圆呢？俯视状态下，就只可对当前分层的图圆进行编辑，若工程复杂呢，绘制到不同分层后，俯视状态下呢，也只会显示当前分层的图圆， 这样做出来呢，让工程显得更加清晰直观。下面我们来看怎么操作。首先先绘制出其中一个图圆，然后在属性列表里调整好标高， 再切换到分层。二，再开始绘制另外一个图圆。那如果在绘图的过程中忘记设置了分层，那么也不要着急删除，可以直接打开三维模型，选中需要分层的构件，全部选择上， 然后再进行右键里面呢找到复制到其他分层这里呢，需要注意，因为复制过去后，这一个分层呢，他并没有删除这些构件就会出现重叠，所以呢，在复制的时候要勾选上下面的这个，复制后删除原始分层的图源就可以了。关注我，学习更多翻页儿知识！
193钢筋工之友翻帮

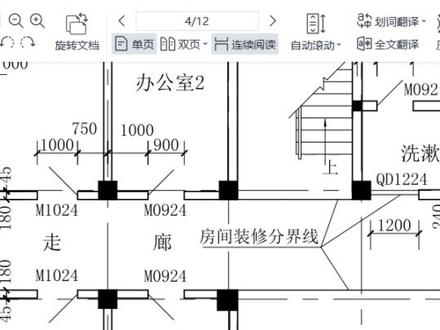

02:33查看AI文稿AI文稿大家好，我是不是老师的卢老师？这里是卢老师讲广联达 ctj。 在图纸当中我们可以看到走廊和大厅这两个房间，他们之间呢，没有用墙体来隔开啊，他们在空间上是 相通的，那么如果我们只是单纯的用选中大厅的房间啊，在这个空间单击一下，那么他会将整个大厅的装修连同走廊啊全部都给布置上去，是吧？这样的话就不符合我们的这个图纸的说明了。好，那么我们在软件当中该怎么去处理他呢？ 首先啊，我们看到墙体，然后气体墙新建一个啊，注意这个时候我们新建一个区墙，哎啊，这一个内墙他显示的是内墙，那么我们这个时候可以在属性列表里把 虚强的勾给他选上，好，那么墙顶呢，他自然是有厚度的，对吧？啊，那么在这个过程当中啊，我们并不用太在意他是两百厚还是一百厚还是四百厚，这个都不要紧，为什么呢？因为我们只要保证我们这个虚强的中心线啊， 他是沿着我们这个柱的上侧边线啊，和他这个重合就可以了， 而并不需要追求这个墙啊，他到底他是多厚，那么画的时候呢，是这个样子啊，我们把柱子呢就关掉显示，然后呢哎，可以捕捉到这个墙体啊侧边线，然后哎，像这样把它画上去， 好，可以把柱子再打开，这个时候呢，我们就把大厅和走廊这两个空间用虚 墙隔开了，然后我们再选中房间大厅，然后在大厅的这个区间里单击一下，大家可以看到这个时候我们这个大厅他的装修就画上去了，他的这个边线呢？哎，正好就和我们图纸上显示的就一样，对吧？这个是比较好理解了。 好，那么同样的方法啊，我们再来把这个楼梯间这一块也画上去，楼梯间呢也画上去，然后呢选中房间啊， 选中楼梯段中间平台，然后在这里单击一下，然后在走廊楼梯间在这里 单击一下。 ok， 那么这么一来啊，我们整个的这个一楼的室内装修就完成了。
52不是老师的鲁老湿

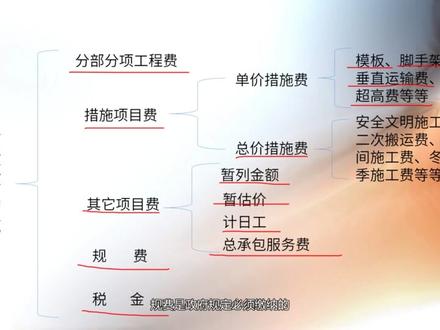

11:59查看AI文稿AI文稿大家好，欢迎大家学习风行造价工作室制作的广兰达云机架 g c c p 五点零的课程，我是峰哥， 下面我们开始学习本课程的第二章 g c c p 云机架的基础知识。本章呢总共分为三节，第一节造价构成及计价流程。 这节呢，我们学习一个建筑项目的造价构成以及编制预算的基本流程。第二节是软件界面的讲解，在第一章的课程中呢，我们已经初步了解了云机架五点零软件的界面， 这节课呢，我们将详细的了解软件界面中各个部分的功能，以及在使用中需要注意的事项。 第三节是软件的常用操作，我们在学习套用清单和定额之前呢，先掌握软件的基本操作和常用操作，为后面的课程呢做一个准备。下面我们学习本章第一节工程造价构成及计价流程。 在开始计价学习之前呢，我们先学习一下工程造价的构成。工程造价呢，有多种不同的含义，我们这里的工程造价呢，是指狭义的工程造价，也就是建安工程的成发包的价格。 在工程上清单计价模式下呢，工程造价一般由五部分组成，即分部分项工程费、措施项目费、其他项目费、规费和税费。 其中分部分项工程费呢，我们可以理解为建设项目的实体部分的费用，就比如钢筋混凝土，墙体、门窗等等，我们可以在竣工后看到具体的施工实体，这些费用呢，都列在分部分项工程费里面。 而措施项目费呢，主要是指为了完成施工的实体采取的辅助措施所花费的费用。 这些项目呢，在竣工后看不到施工的尸体，就比如模板、脚手架以及安全网等等。在竣工后呢，我们是看不到这些尸体的，因为这些施工措施呢，已经被拆除了，那么这些费用呢，就列入到措施项目费。 措施项目费根据他的计量的方式不同呢，又分为单价措施费和总价措施费。单价措施费呢，是指可以按照工作的数量来计量的，像脚手架、模板，那么这些呢，他是可以用平米为单位 来计量的，包括垂直运输费和超高费用，都可以用建筑面积的平米数来计量。而像安全方面，施工费，二次搬运费等等这些呢，他是没有办法按照某一物理单位来计量的，费用， 他只能按照我们完成的工程总造价的比例来取，所以说我们又把它叫做总价措施费。 其他项目费呢，就是除了实体和措施费用以外，需要列入到工程造价的其他的费用，包括 攒列金额、攒估价、技术工和总承包服务费。具体这四项费用的作用呢，我们在后面的课程再展开讲解。规费呢是政府规定必须缴纳的费用，一般是指五险一金和环境保护费。税金呢就是指建设项目的增值税。以上呢就是工程造价的基本组成， 那么我们作为一个工程造价的从业人员呢，对这张表呢，我们应该完全熟练的掌握， 下面我们再来看一下计价流程。那么通常呢，我们编制工程量清单预算书呢，分为以下六个步骤，分别是，第一步，收集整理工程量。第二步，确定项目的计价依据。 第三步，选择清单定额，编辑清单的项目特征。然后呢输入工程量。第四步，调整措施费用。第五步，调整人才计价差。第六步，输出工程量清单预算报表。 那么下面呢，我们就依次对这几个步骤呢进行讲解。首先我们来看收集工程量的这个步骤，第一步是收集整理工程量， 工程量数据呢，可以来自于我们会制的算量模型，也可以来自手工表格算量，或者来自工程签证变更。一般来说呢，完整项目的工程量数据呢，大多数都应该来自于这个模型算量，因为手工算量的需要，比如像钢筋的工程量计算， 我们使用算量软件，一天的工作量呢，就可能顶手工算量呢三到五天的工作量，而且呢手工算量呢误差往往比较大， 那么它的统计整理呢，也比较困难，所以呢，我们碰到这个完整的项目的时候呢，通常很少采用手工算量的方法来进行工作量的计算。如果学员还不会使用软件进行算量，那么我们可以先学习 奉贤大家工作室制作的广兰达 g t g 二零一八土建算量的初级课程。学习完算量课程以后呢，我们再来学习这个计价课程。 对于一些零星项目呢，或者是呃我们使用软件算量不方便计算的这些工程量，我们可以用呃电子表格进行手工工程量的计算整理， 还有一些变更和签证项目，这些工程量呢往往比较零碎和繁杂，那么也需要我们先用电子表格对这些数据进行一些整理，然后呢再进行套价，无论工程量数据如何获得，我们都要对数据进行适当的整理，这样呢才能保证工程量是准确无误的。 呃，也是完整全面的，而且呢，要清晰明了。这样呢，我们在后面的编制工程清单的时候呢，效率就会高一些。 我们再看第二点，确定项目的计价依据。在编制预算之前呢，我们首先要确定计价依据，计价依据呢，一般来源于招标文、招投标文件、施工合同和变更签证以及一些会议资料等等。其他的双方达成一致的一些计价相关的资料呢，也可以作为我们的计价依据。 计价依据的具体内容呢，包括供量清单和计价定额的版本，取费费率的选择以及人才计价差调整这三部分。 目前呢，全国都在使用二零一三版的公车上清单，所以呢，这个清单版本是可以确定的，一般呢都是选用二零一三版的公车上清单。 那么定额版本呢，由于各个地区呢，呃，定额都不太相同，例如很多地区呢，定额已经更新到了二零一八版，比如浙江、广东、重庆等等，这些省市地区呢， 使用的就是二零一八版的。但是呢，还有一些地方呢，呃，这个定额版本就比较老，比如像北京最新的定额呢，就是二零一二定额，甘肃呢，使用的是二零一三版的定额，而江苏呢，它最新的定额就是二零一四年的定额。 一般来说呢，我们应该选用项目所在地造价主管部门发布的最新版的定额。定额呢我们一般要用心不用旧，在新定额发布以后呢，一般呃旧的定额呢就宣布作废了，所以说我们尽量选用最新的定额。 取费费率呢，主要分为两部分，一部分呢是呃公账清单单价中的管理费和利润的费率。另一部分呢是总价措施费费率的选择。 通常来说呢，除了总价措施费中的安全施工费费率呢，是有政府的主管部门规定以外呢，其他的费率都是加一方自主协商确定的。 然后我们再来看人才机价差的调整。人才机价差呢，一般是依据造价主管部门发布的信息指导价，作为人才机价差调整的主要依据。 对一些不常见的材料呢，呃，可能这个信息指导价中没有相关的价格，那么我们还需要进行市场询价，然后呢，把这个市场呃询价的这个价格呢作为我们价差调整的依据。 第三步呢是选择清单和定额。然后呢，编辑项目特征，输入工作量。首先我们来看工作量清单的要素。工作量清单呢，包括四个要素，项目编码，项目特征， 单位和工程数量。除了项目特征和工程量以外呢，其他的项目都是由软件自动完成，也就是说我们在软件中选定一个工作量清单，那么软件自动会对这个项目编码和项目名称呢 进行自动的填写，然后呢，他的单位也是由软件自动的选定。我们学习的重点呢是选用哪一条清单来对应我们的工作量，以及如何完成工作量清单描述。最后呢，再填入工作量就完成了一条清单。 完成一条工作量清单以后呢，我们再选适合适的定额进行组价。定额子目的选择呢，一定要符合清单及特征描述的要求， 另外还是要注意清单和定额的计量单位的差异，就比如清单的计量单位是吨，而定额呢，他有可能是公斤。 清单的计量单位是平米，而定额的计量单位，呃有可能是立方，如果两者的这个计量单位不一致呢？呃，这个工作量我们还需要进行一个换算。那么第三项的内容呢，就是我们这个课程学习的一个重点项目， 就是根据这个根据我们计算的工作量呢，选择一个合适的清单和对应的定额进行组价，这个呢就是我们这个课程学习的重点内容。 第四步呢是设置措施费用。措施费用呢，刚才在这个计价依据里面我们已经讲过一部分了， 其中这个单价措施费呢，主要是指脚手架和模板的费用，这些费用呢，它的计取和这个分部分项工程清单计价的方法是一样的，首先呢就是编这个清单，然后呢再套用相关的这个定额就可以了。 但是呢这个总价措施费就和这个单价措施费是完全不一样的。总价措施费分为两部分，其中呢安全边施工费，这个呢是由国家 有关部门呢强制规定需要足额寄取的，各省呢都有规定的安全费，施工费的费率必须严格按照规定设置费率，否则呢就是不合格的造价成果，如果我们用这样的成果来投标的话，就会导致呃废标，后果呢非常严重。 那么其他的措施费用呢？各地的规定不一，总的来说呢，呃，也是根据这个费用定额和实际发生的情况来寄取， 主要包括夜间施工费，二次搬运费、成品保护等等这些措施费用，有一些地区的费用定额呢，规定了其他总价措施费用的费率，那么我们可以直接的寄取，而有些地区呢，他并没有规定，那么我们就需要根据施工方案，通过签证来确定这个其他总价措施费用的金额。 在完成清单计价表之后呢，我们需要按照计价依据呢，调整项目的人才计价差。一般来说呢，我们需要根据相关文件来调整定额人工费，然后呢， 根据当地的造价主管部门发布的信息指导价来调整材料和机械的价格。 如果存在信息指导家中没有的材料呢，我们还需要通过市场询价调整和确定材料的价格。在调整人才基价差的时候呢，我们需要注意这个材料价格的区域性和时效性， 不同地区不同时间，那么它的材料价格可能会有很大的差异，我们需要根据项目所在地区以及项目实施的时间段来调整材料的价格。 完成了所有的编制工作以后呢，最后的工作就是输出造价成果。根据不同的需求呢，报表又分为公战清单报表、招标控制价报表、 投标报价的报表、军工结算报表等等各种不同用途的报表。其中呢，前两种通常用于招标。投标报价呢，主要用于投标，也可以用于项目报价或者是成本核算，因为有的时候呢，有一些项目他并不是呃采取招投标的形式， 那么我们也可以用投标报价这个报表呢，来输出我们的造价成果。竣工结算报表呢，主要就是用于项目的竣工结算， 还有其他一些各种不同目的的报表呢，我们在这里就不一一的进行讲解了。无论哪种报表呢，除了形式上有所差异，数据呢基本都是一致的，并不存在金额上的不同。好了，以上就是本节课的所有内容，今天我们就讲到这里，我们下节课再见。
02:14查看AI文稿AI文稿大家好，欢迎收看启程学院每日知识点分享，我是启程学院的高语老师，今天呢给大家带来的是广联达安装最可爱的操作区域三维这样的一个功能键，我们一起来看一下它的一个使用方法。 首先我们先看他的业务背景，当用户完成了某层构建的会之后，想要查看该层某局部构建图源的三维情况时， 用此功能来查看局部构建的三维显示，就是说我想要看某一个地方的三维的时候，我就可以使用这个功能键。 这个功能键呢也是比较简单的，你点击视图选项卡中的区域三维，下面是我们的图，然后这个图上呢显示了这个按键的位置，然后呢左键拉框确认显示范围， 当前绘图区域会显示框选的图源，默认为西南轴测视角。我们一起来软件里边实验一下，这张图呢是已经绘制好的一个图源，这是已经绘制好的图源，然后呢我们点击 试图里边来找到区域三维这个按键，有一些软件里边你可能找不到啊，那有可能是在这个操作下面会有一个三角包，他被隐藏起来了，你给他展开就可以找到，而这里呢，点击区域三维右下角提示我 左键拉框确认显示范围，就是让我去框选我想要看的图源。那这个时候我单击鼠标左键，比如说我只看这一部分，因为呢正常的三维的话，是整张图都会给你显示出来，但是呢，我只想看这一部分的，那 怎么办呢？点击区域三维去框选这一部分我想看的，然后他就会自动帮你生成出来这一部分的，你框选了哪些图源，就只显示哪一部分图源， 而其他部分的图源是不显示的。这个呢就是一个区域三维，算是比较方便的一个功能键，可以灵活去使用。 然后我们今天的分享呢，差不多就到这里了，如果有什么不会的可以在文章底部进行留言，我这边呢都会看到的，然后我们下期再见。
17:55查看AI文稿AI文稿牛马臊价大差不差，顺顺心心画一个漂漂亮亮的模型，前提准备尤其重要，没有，网络上没有像我这样哎，一点一点给你，一点一点给你 掰开揉碎了讲这个前期准备，废话不多说，上课经过选举，很明显二号选手，这个三井牛马幼儿园呼声最大，姐给你留灯。 哎呀，那我们就讲这个图了啊，我认为画图和识图是不可分割的一项技能，但是呢，我就不想从头到尾讲一遍识图，所以呢，我们就看到哪，哎，有需要再提。而图纸上的信息啊，其实不是很多，不是给我们造代人看的， 我也会告诉大家怎么如何选择性观看。打开软件工程信息，其中蓝色的部分就是上节我们说的公流属性黑色的啊，这里就没什么大用了。首先看一下这个室外地平默认福林岛三，这个信息我们是从建筑图地面图 这里找到了，读这一场也是负零点三，这个呢，会影响什么呢？会影响散水土方的默认高度，目前没涉及到，涉及到了我们再说，再说啊。 再来说抗震，其中岩高结构类型释放密度是影响抗震等级的主要原因，岩高呢，是指使外地坪到 顶层结构板面的高度，直接有斜屋面跟有炮楼的，我们可以看看网上的其他教学，因为呢，我们接下来讲的其实你就知道填什么啊，都都没事啊，都没无所谓。结构类别呢，常见的框架结构 还有什么呀，剪力墙结构等等等等，像我们这里呢，就是框架结构，我们选择框架结构，也就是说不良板组成的一种结构啊。再来看看释放力度，图纸上是八， 根据该散项调整，你看康定等一自动就从这个就调到了二级抗震。这个呢，就是指按照规范要求，当年高九米三，对抗力度为啪的框架结构，最低要求的抗震等级为二级。但是图纸呢，看看， 要求的是一级。这里呢，不光是一级啊，是有一个抗震为一级，抗震措施构造为一级，这里选什么呢？我们选择抗震构造措施。嗯，虽然他俩一样啊，当你遇见不一样的时候，我们就选择抗震构造措施。为什么呢？等以后再说。 还有一个要注意的点，我要按照顺序去填写这个信息，比如我先填写了什么啊？先填写了年糕，然后又填写了结构类型，然后填了一级抗震。这时候我最后修改了脂肪密度看， 就变成了二级。所以呢，工龄信息，哪怕你不写钢，不写结构类型，不写上方密度值，要把抗震等级直接填对就 ok 了。因为抗震等级会影响钢筋的供用量，常见为一二三四。 我们要注意啊，这个数值越小，呃，钢筋反而就越大。接下来呢，我们就要从图纸中找到一些新的信息了啊，我的习惯呢，是弄一个表，像这样 就这么，虽然麻烦一点点啊，但是受益终身。比如楼层表、混凝土，呃，保温层厚度等。楼层的信息主要来源于楼层表，当然里头有一些没有楼层表的，那我们就得根据每个平面图来确定了。 比如这个三号楼的牛马幼儿园，就是在平面图上有一个楼层表，而我们看一下这个二号楼，二号牛马幼儿园就是要在每个图上去找了，比如像这里，嗯，这里， 还有这里。然后我们现在把对应的楼层标高填在表格上，把这些信息全部归纳在一张表上呢，就是为了方便我们在建模的时候， 嗯，设置楼层信息的时候能统一观看一些问题，省得来回翻图纸。混凝土的信息主要来源于结构总说明，或者是每个平面图的侧说明上，或者是楼层表上。 比如像我们这个二号牛马幼儿园，他的混凝土等级就写在了这里结构左平面上。 而我们的三号牛马幼儿园，除基础层以外的地方标号呢，基本上就是在每个平面图的楼层表上，而基础的标号呢，是在基础平面图的测说明上， 然后我们来把混凝土的这些信息呢填到表格上，像我因为是跟大家在展示这个教学，所以呢，我是只能体现出一个屏幕，那我们正常是双屏幕的，就不受这个影响了， 这我就提速了。其实我们的主要目的就是把就是在不同地方的混凝土等级给他集中标注在一起， 这样我们在绘图的时候呢，就不会东找西找。再来说保护层，保护层呢，通常来源于结构总说明和平面图的侧说明上，像三号楼，哎，主要就是在结构总说明上，像混凝土的等级和保护层都会影响钢筋的重量， 这些信息往往又不是一在一个集中的地方标注着，所以呢，做的这个表呢，就相当于在绘图的时候 不用来回的到处查找图纸的摘药了。同图一在这个表上可以得知，混凝土等级越高，某部和搭界的钢筋重量就越小，也可以理解为混凝土和钢筋就像一个不同的砝码，混凝土的等级越来越低，那么钢筋呢，就得越来越高， 始终要保持这个平衡。保护层主要影响的是这种柱梁这些带箍筋的构架，保护层越大，箍筋的尺寸肯定就会越小，所以也不会影响太多的量。 这个呢，保护层的方面呢，会根据环境类别来确定保护层的具体厚度，但是现在环境一啊，二 a 啊，二 b 啊，对于初学者来说还挺麻烦的， 实际工作中呢，也不会说非要算的那么清清楚楚，所以我们这里就取环境一的数值，毕竟大环境不好，我们能多算一点就多算一点。说的对，我们再来把保护层的信息也写在这张表上啊，等这些内容全部写完了， 此时这些信息就可以来填写我们软件的楼层设置了，根据表格的数据统计，我们可以用插入楼层的方式来增加软件的楼层表。 点击首层这个位置，再点击插入楼层，这是往上建立楼层，点击基础层，再点击插入楼层，这是往地下建立楼层最左侧的首层一列。哪里打勾哪里就代表首层 底标高，唯一能输入的地方可以看啊，只有这个打勾的一个首层可以输入其他楼层的标高啊，是根据每层的层高来修改底标高的。 相同楼层默认呢是一，假设有标准层，我们就可以输入相应的数值，但是这里啊，我们尽量还是用单层去回折，因为相同楼层的方式可能会有个别工程量不准 确，板厚呢，只是我们在当前楼层新建板和法板基础的时候，默认的厚度会遵循这里。实际工作中呢，我们没必要在这里刻意去标注厚度啊， 良好的绘图习惯是你新建完的版，你就把要求的厚度写出来就可以了，不要完全依赖楼层设置的这个缩影。 这里就是显示我们在修改哪层的信息，现在呢，就根据我们只做的表格开始填写对应信息，这里墙体能保护层，我插一句， 像墙的保护层图纸上的电梯墙外侧保护层为五十，内侧为二十，我们是没法在楼层设置中修改的，需要进到建模环境， 比如像墙啊跟法板啊，都是这种单独可以设置不同保护层的厚度。我们这就拿墙来举个例子啊，新建个墙，在墙体的属性表中找到保护层， 点击保护层这栏，在软件的最下方，这里会提示斜杠左侧为左，斜杠右侧为右，我们这里再输入成五十，斜杠二十。那我们怎么区分左跟右呢？ 画个墙体，然后呢，点击键盘的这个坡折号图沿就会显示箭头了，那箭头的左侧则为右， 所以我们怎么控制墙体的内外，是根据我们画线性构建的这个墙的方向来决定的。还有两个知识点啊，第一个呢，就是带括号的这些数据呢，比如是二级抗震这些呢，就是之前说的这个工程信息的缩影，后面构建的混凝土啊， 包括保护层啊，他都加括号的，这个数据呢的修改就会影响构建本身括弧里的修改。第二，当我们把这些信息填完了，一定要记住点击复制到其他楼层，像这个我们复制到其他楼层，但是这个图的二层跟二层顶是 c 三零， 那我们就要进到这二层跟三层，把它改成 c 三零。改完 c 三零之后呢，我们可以自己看下改一个 c 三零，然后这个表格下面会有一个蓝色的 小方块，然后按住了往下一拉，就可以很快把这挨着一排的混凝土等级全部变成就是 c 三零了。再简单介绍一下其他的几个按钮啊，嗯， 基本牢固设置，这个呢就不用管他，默认就是对的，然后恢复默认值， 字面意思，你看这现在我们修改好的他是什么呀？有问题的时候会改成浅绿色的对吧？我们修改过的地方是有浅绿色的痕迹，当我点恢复默认值的时候，他就会变成白色，就是最开始的状态。 导入跟导出的钢筋设置呢，是指这一层我们切好的混凝土保护层以及这个抗震等级，我们给他导出， 所以呢，我们在导出的时候一定要写上这是哪个楼哪层的信息。然后呢，再打开新的一工程之后，我们就可以导入这些信息了，导入跟导出基本上在这块是不常用的。 好了，我们再看看下一个大的设置，计算设置，这个计算设置和计算规则呢，这块是指土建方面的设置，比如混凝土啊，模板装饰等，基本上啊默认即可，有修改的时候呢，我们会讲。 而这个计算设置是单指钢筋的，其中分成计算规则，节点设置、 孤金设置，搭接设置、孤金公式，其中这里孤金设置跟孤金公式啊，不用动其他的部分进行修改的水平就相当于体现出你与其他人的 会读区别了，改的好，改的有一有据，那才叫本事。而其其他篇啊，其实有说过啊，这节呢，我们这里最要重点的说一下，只是一个搭接设置， 有几个信息需要修改一下，钢筋的定值长度会影响到钢筋的绑扎重和机械连接的个数，但是我们不能说那 井要多算点，那我们写短点。拿个拿个北京的例子来举个例啊，直径呢是小于等于十二的，是按照十二米 作为一个搭建，超过直径十二的，我们按照九米一个搭建。我们常见的搭建方式呢，会有焊接、绑扎，机械连接者。焊接对于北京而言是严令禁止的，我们主要说一下绑扎跟机械连接依据来源呢就来源于结构总说明，像这里 大于等于二时候采用机械连接，其他呢，上面虽然写着焊件，那我们就当只有绑扎啊，其他呢，我们就当只有绑扎为考虑，所以修改下。这里把原来的这个十二到十四修改成十四到十八， 然后呢框选项直螺纹往下拉一下，就快速修改成直径大于等于二十的都是直螺纹连接。 一个是一级钢筋，图纸长这个样子，软件的表达方式呢是 a， 这个呢是三级钢筋， 图纸长这个样子，表达的方式呢是 c， 中间呢是二级钢筋，基本上在很早很早已经退出历史舞台了，所以 不用修改。再来看看比重设置，常规点的操作就是把六的比重修改成六点五，原因就是你可以理解为市面上已经没有直径六的一级钢筋了，都是采用六点五的，至于很具体的原因，网上自个搜搜就可以了， 我就不过多追书再看看这里，为了我们软件书写钢筋规格方便，我们不能写什么 hp 八二三五三百啥的， 所以呢，都简化成了刚才提到的 a 和 c 来代表。前期的设置工作就算到了一个一段落了啊，还差图纸，我们的整体前期工作就完成了。找到图纸管理，点击添加图纸， 添加图纸窗口里边我们可以框选呢，也可以点选，点选的时候我们还要注意啊，有些图纸出图并不是在模型中，而是在布局中，点击这里可以选择布局， 我们这里框选一下图纸，点击打开。一般啊，从布局导入的图纸我们都还需要在做什么呀？ 再设置一下这个比例，点击建模，找到设置比例。设置比例，我们通常是用毫米来计算单位，点击设置比例，点击一个我们需要设置的第一个设置点，再点击另一个点， 输入跟图纸相同的尺寸。当然这里是一样的啊，当按照布局来布置的话，它是不一样的 设置比例，这就完事了啊，接下来点击分割图纸，分割图纸分成了手动和自动，我建议手动啊，框选范围，鼠标右键来确定图纸的名称呢，你可以自己手输入，也可以点击图纸上的这个名称自个的生成， 然后修改对应楼层。这里我说一下啊，有时候呢，那个图纸叫首层两板图的时候啊，其实并不代表他是首层顶， 可能他代表的是首层底，通常呢我们可以从楼层表上确定，也可以按照图纸的测说明上的标高来确定，这个图纸到底指的是顶还是底。像我们这就比较简单啊，答案都写在字面上了， 全部图纸分割好了，我们找一个轴网较为全的，此时我们因为分割好的图纸进行了对应的这个层的规划，所以双击哪个图纸，楼层也会跟着跳动。这里我们选择基础图，然后点击导航的轴网， 点击识别轴网这些有圆圈带着数字的，这叫轴号，这些绿色的标注尺寸，这叫轴号与轴号之间的距离， 这个呢我们统称为轴网的标注，这些虚线呢，我们管它叫轴线，区分好轴线跟标注之后，我们点击左键，我们就用左键点击对应的按钮，比如点击提取轴线， 这里呢还会有三个选项，按照单图源选择，按照图层选择，我们通常就是选择图层选择就可以了，这是默认的选择 其他选择。遇到了我们会讲点击完提取轴线，我们点击绘图区域图纸的轴网，鼠标右键确定要提取的信息，然后再点击提取标注，点击轴号和标注的尺寸， 鼠标右键确定需要提取的信息，点击自动识别就可以了。最后我们打开其他的图纸，点击定位图纸，找到图纸上的那个 a 角一点，点击左键，然后 然后拖到我们画的那个图源轴网上找到对应的图王轴网上的 e 轴跟 a 轴，点击鼠标左键确定，这样定位图纸就搞定了。好了好了，准备工作已经搞定了，下期我们就开始具体的实操了啊， 希望呢，就是在这个幼儿篇上需要讲到细致到什么程度，或者是有什么疑问，请你大胆的在评论区留言激活下课。
1916诺霸🐮广联达教学
00:54查看AI文稿AI文稿拿到一套项目图纸，怎么用广联达算完整栋楼的工程量？今天给灶家小白呢，来一个保姆级的教程，你新建工程的时候，重点先把平法规则和汇总方式选正确，平法规则呢，在你的图纸总说明里边，汇总方式呢，二次清单的项目呢，统一按照中心线创建工程之后啊，别急着建模， 你先把工程信息里边的抗震等级根据图纸调整正确。然后呢，再建楼层先别用识别啊，照着图纸里边的楼层和标高， 注意啊，要像这样修改每个楼层的混凝土等级和保护层，重点是建模之前一定要把所有的计算设置改对，不然你模型画的再好，量也不对，不会 改的呢，可以去我评论区打一拿一份吉利勾二零二六钢筋计算设置和节点设置大全，改完设置呢，就可以把图纸导入进来，自动分割一下这个图纸。然后呢，我把我总结的所有构建的建模顺序呢，打在公屏上了，大家可以收藏练习。
232启程学苑-雪松讲造价
