这台控制设备的电脑经常因为停电而导致软件数据异常，车间主管要求给这台电脑装一个后备电源，防止停电之后电脑自动关机，出现软件数据异常。这个就是后备电源，专业术语叫 ups 不间断电源。 ups 后面有三个电源插孔， 可以同时接三台设备，安装也非常简单，把它放到主机上，或者是主机旁边，不能横放或者是倒放。 然后将电脑主机的电源线和显示器的电源线分别拔下来，插到 ups 后面，最后再将 ups 的电源线插到插线板上，这样的话就接好了， 最后打开 ups 电源开关就可以正常使用了。像这种小的 ups， 一般停电之后能坚持十到二十分钟的使用时间，一般会根据电脑的功率去选择合适的 ups 容量， ups 容量越大，使用的时间越长。 接好之后我们断开电源试一下。断开电源之后，插线板灯灭，已经断电，电脑依然可以正常运行。 断电之后， ups 供电指示灯会不停的闪烁，并会连续的发出警报声。装了 ups 之后以后，员工就有足够的时间在停电之后保存和关闭电脑的应用程序，可以防止软件和数据出现错误。

装蓄电池开关， 安装端子牌， 准备电池组装， 摆好电池 压抑 眼线，这是负极，拧紧 总是这样难逃。 这是负极，上面是正极， 装第二层电池 接线 第一排电池负极，接到正极 开关，接端子牌，继续装好第二层的电池， 依次接好 接第二排的线， 我们把装好的电池送一下电，测一下电压， 调到直流电六百伏， 电压显示一百零三点三，在正常范围内。慌慌张张之后把这个主机输入接一下， 现在这个是通电的，把接头包裹下， 组装完成。

今天我们来安装 ups 电源， 拼装电池箱，然后开始安装电池， 开始连接电池正负极， 把螺丝拧紧 连接电源线， 电源线连接电池的正负极， 电池的等负极需要用胶布包起来均匀。 开始安装，第二层底板 安装第二组电池， 继续串联，与第一组电池连接方法一样。 宁姐，带点作业，小心。这下吓我一跳， 测试一下，天下一百零三 啊一百零三一百零三把球绳对对，一百零三对电压没问题，接入主机线， 电池安装完成，开始连接主机 啊，这宫殿可以了，宫殿吃宫殿。嗯，搁上电池机箱， ups 安装完成，经常做机房的老铁给点个赞呗！

想要安装 ups 不间断电源的，一定要看完我这个视频，我今天教你三招，尤其是第三招，我可以让你节省百分之十以上的成本， 如果你觉得可以给我点个赞。第一招，看 ups 不间断电源报价单， 是否有公司 logo， 公司名称、公司地址、联系方式、设备名称、品牌规格、型号、数量是否清清楚楚，一目了然，因为专业的公司都是比较规范的，有规范的明细清单。 第二招，这个是很多人的误区，大家关注点都在 ups 不间断电源主机的价格上，其实 ups 不间断电源主机的价格很透明，所以供应商一般不会加价很多，甚至是平进平出，让你错觉认为它的价格很低。其实真正的猫力隐藏于蓄电池成本， 一是虚标蓄电池安石数及放电率，而是劣质蓄电池代替品牌蓄电池，这个成本就天壤地别了。第三招， 真正的重点在这里，让你立刻马上可以节省百分之九以上的成本，很多报价在最后都会加上百分之九或者百分之十三的税点，但是你要知道他的成本是含税的， 所以你完全可以有理由要求他取消这个税金的。请关注我，教你如何选择合理的 ups 不间断电源系统，谢谢！

嗨，朋友们大家好，我是爱动手享中国大尔滨这一期呢，维修一个好几个月没充电的 ups， 他的主人说呢，离家几个月没给他充电，然后呢现在充电无反应，让我看一下是什么原因造成的。 先通电，看一下具体什么情况吧。在通电的情况下，他前端有两个灯，还有一个按钮，按开的时候呢， 正常的时候应该是亮那个绿灯，断电的时候呢，应该亮这个红灯，但是呢，现在插上电，他两个灯都不闪亮，不知道是什么原因。 接下来接着拆外壳的时间呢，说一下 ups 的作用，普通的情况呢，他插着试电，然后呢用电器插在这个 ups 的电源插座上，他会呢提供稳压作用。还有呢，像里面的电池充电，如果试电停电之后呢，他会将电瓶的直流电转化成交流电 或者较高的直流电，供我们的电气使用。具体里面应该最少分四个部分，一个稳压部分，一个给直流电池充电的变压器部分，一个电池还有一个逆变器部分。 拆开之后发现里面有一个比较大的变压器，一个比较的大的电路板，还有一个变频。我先看了一下他这个进线部分有没有断线，好像没有明显的断线和烧损 后特部分。还有一个保险，这个保险是拧在里面的，需要将它扭开，扭开之后呢，看一下这个是否正常。 通过万用表的蜂鸣档测量一下这个保险有蜂鸣声，说明这个保险没有损坏，将它装回原位。看了一下这个电瓶是十二伏，那接下来看一下 他的正负极，测量一下这个电瓶是否缺电，通过测量可以发现，电压呢，只有十一点二一分，确实有点低。 ups 的主人说呢，以前使用正常，就是因为出差几个月放在家中才造成这个故障现象。所以呢，找一个直流稳压电源，给这个电瓶充上十二伏的直流电，试了一下呢，能够正常点亮， 那接下来准备给这个电瓶多充一会电，电压呢，调到十三到十四分左右， 感觉呢，他电路板之类的应该没有什么问题，就是这个电瓶现在低压的问题造成的。充电两小时看一下，现在呢已经充满电 两个小时了，拔下电源来呢，按开发现是红灯的位置，红灯的位置呢，就是现在试电已失，可以进行逆变器供电， 在逆变器工作状态下呢，测量一下他这个插座的输出，二百四十伏左右，正常。 现在试了一下，当这电瓶恢复电压之后，插上试电，这个 ups 呢，他的充电正常，指示灯呢也会恢复正常， 之前没拆机之前也试过，那个电瓶在施压的情况下，就算给这个 ups 插上二百二十伏电源，他也完全无反应，也不充电， 这很有可能。这个 ups 在设计的时候，设计了电瓶施压保护，还有其他等几个方面保护，这些 在保护的情况下，这个 ups 就无法正常工作，这种一种状态。在日常生活中很多电池啦，包括一些充电的小电器， 如果你的锂电池呢，他在欠压的状态下无法充电，就会出现类似的状态，只能插电使用，或者呢完全无法使用。 因为我对 ups 呢不是很熟悉和了解，如果有知道为什么会出现这种故障现象的朋友可以告知一下，我们一起学习。那好的，这一期就到这里，大家如果有什么建议和想法可以多多关注和留言，我们拜拜喽！

大家好，今天我们来修一台 ups， 也就是不间断电源，咱们看一下他是什么故障。 首先呢在没通电的情况下，我们开一下机， 现在是直接开机都开不了， 这个故障呢非常像电池没电，下面我们把这个 ups 插到二百二十伏上， 还是开不开机，这个灯泡呢也不能亮，下面我们把它拆开，看一下是什么故障， 我们把这个鸡壳的螺丝先给他取下来， 拆开之后啊我们可以发现内部特别的脏，咱们看一下电池情况， 这里面呢一共用了一二三四五六七八，用了八块电池，咱们先来量一下电池电压， 八块八块电池正常应该在一百伏左右一块，如果十二伏的话，一八得八二八，一十六九十六，正常满电可能应该过一百了， 我们来量一下七十五伏，我们首先把这个灰给清理一下啊， 下面我们再来量一下电池的电压， 电池的总电压呢只有八十伏， 我们单独来量每一块电池的电压，十点一五，八点四， 十点一，八十二点十六十点一，九 十点四八九点二，九点四，这个电池看样子应该是报废了，所以他不工作， 这是我准备的八块电动车电池，一会我们把这个电池串联上，然后接到这个不间断电源上，替换一下原来的电池，看看可不可以正常工作， 现在电池就接好了。然后我们把不间断电源里的电池给他拆开， 我们把这个连线给他断开， 我们这先将这个正极给他加好， 电压一百多伏，我们还是给他做一下绝缘处理，用这个泡沫给他包一下，这个就是负极， 下面我们来连接电瓶，这个正负极呢大家一定要注意，不要接错了， 现在就已经接好了，然后我们开机试一下啊， 现在这个灯泡就已经亮了，现在是靠电池供电， 不知道大家可不可以看清，下面我们把这个 二百二十伏给他插上，插上之后呢就转换成四电供电了， 我们再把这个二百二十伏给他断开， 现在又切换成不间断电源，用电池供电了，四电供电， 我们看这个指示也可以发现现在是 插的二百二十伏，我们断开，现在已经变成电池供电了，这是目前的电池电量，我们再给他插上 切换了已经 好了，他这个不间断电源故障呢，就是电池的问题， 只要把这把这八块电池给他换掉就可以了。好了，谢谢大家的收看。

ups 不间断电源与失电怎么接线？一十千瓦以上 ups 建议使用六根方线，十千瓦以下 ups 建议使用四根方线，电线要同心。二安装 ups 电源最重要的方法是连接电池， 连接电池的关键是将正极连接到副机上，然后将每个电池串联起来，形成两根电源线，一根正极和一根负极连接到空气开关上。三电池电源线可以做成插置头，连接到 ups 主机上， 也可以做成 ups 主机上的其他插座。四 ups 主机输入有两种格式，一种是试电接入，一种是电池接入。试电接入是二百二十伏或三百八十伏供电接入 火线接入 l 零线接入 n。 五电池正极接入，主机有正极接入电池负极接入，主机有负极接入，切记不要向后连道接。

准备开始装 ups 电源，这是一台小型的 ups 电源，三块 ups 电源，一台 ups 主机，一个 ups 机箱。 ups 机箱盖打开后，把 ups 电池放进去， 装 u p s 电池的时候方向不能放反 u p s 电池方法，连接线没办法接， 这样 ups 电池就装好了。 接下来开始装旧 ps 电池的连接线。 装 ups 电池连接线之前，先把螺丝给松了， 这台是 ups 电源主机， 开始接连接线，连接线有三根短的，两根长的，按顺序接上去， 然后用螺丝把连接线拧到。 ups 电 时尚， 装连接线的时候一定不能接错，接错的话会连电起火，电瓶会损坏。 这是 ups 电池连接线装好的机箱， 这根是 ups 机箱和 ups 电源主机的连接线。在连接 ups 主机之前，先用万用表测一下 ups 电池的电压是不是正常， 以免连接错误，支持 ups 主机损坏。连接线来回动不好测？我去，不是连接线来回 动的问题，是万用表的档位没选好，选到欧姆档。 三块电瓶，三十七伏正常。打开 ups 主机，看能不能正常工作， 这显示可以正常工作。 ups 电池没电了，所有的设备都装到机柜里了，二百二十伏电源已经接上了。 打开 ups 主机，给各个设备供电，看是否运行正常。 ups 电源主机显示正常，运行，监控录像机运行正常，监视器运行正常。 ups 电源安装完毕。

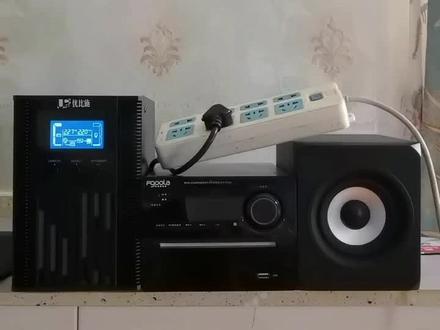

我们今天来讲一下 ups 电源的工作模式。 ups 电源正常有四种工作模式，第一种是试电模式，就是现在的呃那个试电进来， 呃，然后等于说那个交流整成直流一部分对电池充电，同时直流在供立边器啊，呃，转换成那个交流电供后端的那个负载使用， 就是 ups。 这种就是教职教的工作模式，他的目的第一个是提供纯净的呃呃电礼品质，呃。第二一种就是防止意外断电。嗯，意外断电的工作模式是怎样一种电池供电模式？ 第二种就是电池供电模式，大家请看，我把四电断掉，你看现在就是电池供电的模式，电池供电的模式就是电池的直流电通过立边器转换成交流电，关后端的呃设备， 那个呃工作使用，但这个就是断电的切换后端的设备是零中断的，哎，这是第二种模式是电池供电模式。第三种模式是 你比如我把机器开掉关掉之后啊，你稍等一下，你看到没有，现在是四电直通的啊，四电直通的模式，这个时候就是呃 ups 他就没有起到保护的作用啊，这个时候就相当于是四电直通，这个叫跑路模式。还有一种模式叫 维修旁路模式啊，这种小功率的 ups 一般都不带呃维修旁路模式，大功率的在线式的 ups 带有旁路维修模式。下一次我们具体讲到，今天就讲到这里，谢谢。

今天我搞公控的朋友们聊一个电力领域的东西， ups 不间断电源，它是什么东西呢？ ups 不间断电源和我们的开关电源是不一样的，它不是指一个电源，它是指一个机柜，这个机柜里面有一个 ups 主机，还有很多个蓄电池连接，当然还有变压器、逆变器、整油器、切换开关 等等这些东西组成。那 ups 电源它一共分为两类，还有两个作用。第一类叫做在线式，这就要说到我们的四电，我们的四电二百二十伏其实是有干扰波动的，也叫电源污染，好比我们的自来水，自来水没有经过净化器的话，它是有杂质的。 试电也是一样，公共电网其实存在的电压，过压、欠压、降压电压，顺便这一些干扰会造成设备里面的元器件损伤，还有影响设备的使用寿命。所以说试电通过 ups 电源可以净化出没有杂质的纯净， 然后把这些电供给医疗设备、工厂闪现，还有银行系统一些不能随意切断电源，需要稳压稳平的场景使用，他并不是主电源掉电了他才启动，他其实是无时无刻的在监视和检查电压的稳定性的作用。 第二类叫做离线式，离线式也叫后背式。我们现在假设一个场景，一个 ups 不间断电源，输入端接的是试电，输出端连接的是设备，当试电不稳定或者中断的时候，就是停电的时候。 工厂的生产线如果没有一个备用电源来给他供电，那直接就停产了，而且还会造成数据的丢失。但是有了 ups 电源之后，一旦检测到主电源供电不足的时候，就会让蓄电池来代替供电来维持工作， 当然不是全天的维持供电。供电多久要看 ups 电源的电池容量有多大。哎，那你们知道 ups 和储能有什么区别吗？

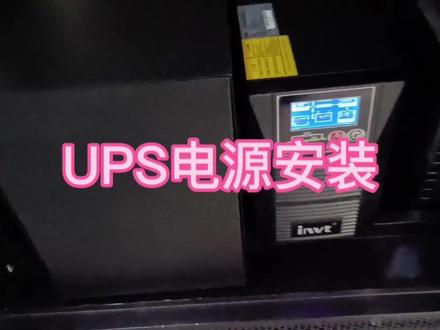

上次来这家四 s 店安装监控，粉丝看了视频问 ups 电源呢？这不今天就来装了。 ups 是一种含有储能装置的不间断电源，突出来讲就是一个大充电宝，当停电的时候可以继续供电，使设备不受影响。 首先组装电池箱，找一个不碍事，算上好的地方，整齐的把六块电池摆放好。黑色负极，红色正极， 使用弹簧垫片、平垫片螺丝将电源线一正一副，把六块电池串联起来，螺丝一定要拧紧，不然后期使用会过热冒火花。然后是安装主机了， 主机和电池的连接线一端连接主机，另一端有三个头从电池箱穿过去，红接红，黑接黑，黄接地。红色这根线接着是电池的正接，然后黑色这根 线的话也是接到了这个电池的一个负极，然后黄色的这根线的话是接到了一个接地保护线，然后插上试电连接监控的设备线就可以开机了， 现在是和试电相给的状态。
