art net 教程

有老铁问我， art net 和 npu 到底有什么区别？今天这个视频让你彻底明白。好，现在我们拿了一个是我们设计的小小的四口。 art net 啊，我们来对比一下跟 npu 的区别。第一点， 连接方式，比如说这个 art net 啊，它可以用网线连接，也可以用 usb 直连，我们现在连接之后呢，电脑端的网卡会多出来一个啊，因为我们现在呢，它是内置网卡，我们把它接上， 可以看到啊，这边多出来一个 autonate 盒子的网卡，这个网卡呢，就是跟盒子来通信的，如果想调节它的 ip 呢，我们可以借助其他的软件，比如说这款 autonate 官方的软件啊，我们把它打开，可以来调节盒子的 ip 地址啊，打开了， 通过节点列表可以查看。哎，看到我们这个盒子二零四八通道的，他现在的 ip 呢，是二点零点零点一百，如果想调节他的 ip 呢？在这里更改 ipt 时 啊，那么你输入多少多少多少，但是呢，电脑 npc 输出他必须从二开头，所以呢，这个是盒子调节 ip 的方法。那么我们来看一下 npu 如何调节 ip 地址啊，现在这台 npu 他的 ip 地址多少？可以看这里看到啊 啊，点击 set up 设置这是他的 ip， 我们要点这里设置他的 ip， 比如说，我们把他 ip 改成什么呢？二点零点零点，呃，写错了啊，二点零点零点六六吧。好，改好之后，点击确定，他会重启，确定 yes， 那么这是 npu 调节 ip 的方式。好，那么现在我们来给大家演示连接的方式啊，这个 art net， 它跟 npu 最大的区别是，它是没有驱动芯片的，就是没有输出芯片的，所以呢，我们要使用的是一些破解版， 比如说我现在这个三点三四三版本，这就是一个破解的，如何区分是不是破解的呢？我们来看一下啊， 打开软件，我们可以打开一个池，什么池呢？叫做浴池啊， universe 这个 浴池，我们看到我们配上的灯，他直接就是说没有一个红色的那些标识，如果没破解的话，这里会有这个区别啊，就是有破解的，那么直接通过阿天的也可以控灯的，我们现在呢，用这台未来的啊七颗摇头染色灯来试一下， 把它接到盒子上面一号口， ok， 他已经有反应了啊，我们来看一下，这边我们配了一台灯，他的地址是零零一，我们来点击设置， 打开网络绘画啊，绘画我们已经创建好了。 ok， 那么来到网络协议这里啊， art net 协议 art net 协议这里输出激活。好，灯立马受控了，我们现在来控制一下灯具， 选灯打亮啊，灯亮了，来，我们摇一下，好，可以控制的啊，这个是 art net 连接方式啊，创建绘画啊 art net 激活，打开，这是 art net 好，那么现在这个 n p u 它 ip 也改好了，但是呢，我们还没有 连接它，对不对？它的网线呢，我们就直接把它接到这个，接到这个 athlet 的网口嘛，它也是集成了一个网卡，我们直接把它用到这里面。 好，现在 npu 已经连接了，你看信号指示灯没有问题。 ok， 我们来看一下 npu 是如何连接的。 npu 现在连接的是这台十二颗的未来的摇头染色灯，点击设置 来到第二项了，这个位不是 alternate， 第二项，这里面会有一个 n p u， 我们自动匹配， 可以看到我们匹配到的二点零零六六，这是 m a 的 n p u， 但是呢，这里有一个红字， n p u 是三点七零五的版本，所以呢，我们这个， 呃，要么把它降级，要么我们电脑开一个三点七零五的， ok， 那么我们现在呢，就开个三点七零五的给大家看啊，退出 yes， 好，打开三点七零五的这个版本， 这个版本呢，跟 n p u 等等于是一样的版本啊，点击， ok， 同样啊，这两个文件是一样的设置，可以看到这边是三零七零五， 点击网络创建，创建上绘画啊，一定要创建绘画。然后呢，第二项网络配置， npu 匹配添加好，添加好之后呢，把这边开成 yes， 那么他就会稍等三到五秒钟，他就会自动连接，变成绿色，好，变成绿色之后，我们可以看到第二台灯，我们也 受控了， ok， 我们来试一下啊，选灯打亮哎，也可以了，摇一下， 好，可以受控的，没有问题。这就是两种设备的不同连接方式，当然还有一种更加本质上面的区别啊，我们现在呢，这两这台灯好像不受控了，因为我们没有开阿特奈特啊，我们把阿特奈特打开 啊，来，我们同时让他们啊，让他们同样出来一个效果。出来一个什么效果呢？ 出来一个画圆的效果，或者是说跑灯的效果，我们来出一个画圆的效果吧，出一个画圆的效果啊，比如说就这个吧，好，画圆。注意看，现在这两台设备都在画圆， npu， 它是一台电脑主机， 它是有运算能力和存储能力的，当我们的电脑现在直接拔掉这个，拔掉这个网线，或者拔掉 art net 之后，那么 art net 会立马停止。来，我们来看一下，但是 npu 不会停，我们看一下啊，直接拔掉 连接 art net 这边的灯呢？不会摇了，它定住了，但是连接 n p u 的那台呢？它依旧在画圆，这就是最本质的区别。 n p u 有运算能力，当你在现场如果死机之后，你的空台死机之后，那么它还可以继续表演程序。 art net 呢？如果断电或者断掉信号之后呢？他立马就是一个保持的状态。这就是两种设备之间的连接方式区别，修改 ip 的区别，还有他们本质的区别。既然都看到这里了，还没点赞的老铁啊，赶紧点赞，你学会了吗老铁。

有老铁问我 m a mpc 怎么连接阿特奈斯扩展器玩灯 安排，如果你有空台的话呢，你可以直接连起来，直接输出的啊，如果你没有空台，你可以用三点一二五版本，知道吗？三点一二五版本，这个版本呢，有一个系统漏洞，可以支持输出 ipad 网络， 怎么做呢？首先我们需要把这个我们的设备的网卡 ip 地址调好啊，怎么调？你可以自行百度一下这个呢，我们现在调到二点零零九， 然后我们这个扩展器，他的 ip 现在是二点零零二零幺，这说明他们两个人现在在同一 网断了，好，退出。好，我们退出啊，然后配接配接这个 led 洗墙灯灯我已经提前配了一下啊，为了节省视频时间， 我们就退出退出，现在灯配好了，配好了，我们打开一个池，浴池 这里你会看到有个红色的 g， 是吧？这个 g 代表什么呢？代表我们控牌是没有输出能力的，所以呢，我们来看一下绘画这个这边啊，绘画已经 ok 了， 好，没有输出能力怎么办？需要利用系统的 bug 啊，给他破解一下。输出在网络选项中的第二栏，网络配置 在康索这一栏这里添加一下。添加什么呢？把我们的 ip 地址填上 ip 地址，刚才电脑的 ip 是二点零点零点九 啊，输入回车，到时候你注意看，我按回车的时候，这里的红色会闪烁啊，三二一看到吗？ 他闪了一次绿色，然后我们关闭这个窗口，你是不是看到那个红色的机已经不见了，代表这个模拟器他是有输出能力了。现在 我们来控一下灯，飞个圈，一 plus 出光亮度起来了，灯还没出来，这是为什么呢？因为我们 还没有把网络输出打开，网络输出这里是阿根奈特输出， x 九激活这里确保是 out， 开启 好，灯出光了，这样我们就可以对这只灯进行调整了颜色如果下次启动的话呢，不受控，我们现在关掉啊，下次启动 你看我们现在呢？第二次启动又成了一个红色的车，还需要进行刚才的操作设置， 把这里再重新编辑，二点零零九，再按一下回车，那么这个机又 不见了，我们就又可以玩灯了，这是一个系统的 bug 啊，大家可以玩一玩试试，你学会了吗？

大家好，给大家讲解一下网络扩展器如何连接我们的空台。首先我们按菜单键进入这个设置里面好设置，然后找到网络的一个设置啊，进来之后我们就设置 ip 地址， ip 地址的话我们需要建立一个局域网，然后使空台跟这个扩展器在同一个局域网内，然后我们设置是二点零点零点二二，然后这边二二的话这个数值也是可以自己去修改的， 跟空台的话不能一致，但是就是说这里是二，你空台的话可以设置一些其他的二三二四这些，然后我们再去设置他的直网野马，直网野马的话这边是对应他的 ip 地址 二五五点零点零点零。然后我们稍后空调也是一样，这边设置好这个 ip 跟直网银码之后，我们去找到 dms 输输出，设置他的一个信号输出，然后这边是输出一线路， 进来之后我们可以我们需要选择到这边是用网线连接空台，所以需要选择到阿特奈特，如果是用卡龙头 dma 是输出的话，我们对应有两个线路， a 跟 b。 好，我们确定之后 一线路我们要设置对应一，因为我们现在对应空台的一线路，如果我们后面有八个线路，八个八个输入口，然后我们二线路呢， 我们就可以设置对应二，然后这就对应空台的二线路，以此类推。好，我们设置好这些呢，我们就开始把它插线 这边空台的网线跟这边的网口对接，然后这个卡龙口灯的卡龙线直接插到这个输出 a 口，一口一线路 好，然后我们再去空台这边设置他的一个设置他的一个网络协议。 好，我们点击网络协议室，然后这边呢我们 ip 这里就可以看到我们设置的是二点零点零四四，然后他们在同一个局域网，然后直网也买一 一样。我们确定好之后，我们设置好，就来这边点击这个空台 ctox 设置，进入这个网络，我们创建一个 ip 的一个绘画二点零点零四四，好，连接 之后，我们在这个网络设置里面打开他的一个输出，然后我们那边网络课堂器的指示灯也跟着亮了。好，然后我们这边配了一个灯， 配了一一盏帕灯，然后我们用的话是一线路，刚才设置的也是一线路，对应了。好，我们去把它打亮好，然后我们 去改变它的颜色，现在已经是完全受控了，如果需要这款阿特奈的网络扩展器可以联系我。

大家好，我是灯光小镇，今天给大家分享一下爱美模拟器与老虎模拟器怎么连接，阿特奈特酷弹器，然后我首先我们打开电源，然后插上网线， 我们这款是八路出车口啊，八路的， 然后打开电脑网络，点右键。好，我们更改四倍器选项，然后我们这里找到仪态网，然后点属性， 点击协议版本四，然后我们的刚才设置好的，在这里选择使用下面 ap， 我们说的是二点一点零一，好，我们确定退出，退出完以后我们看一下艾特拉的这个 ab 啊，第一个是 ab 形象， 哎，我这里是二零零零，尾数是不一样的啊，这是 aa 的话，就是代表这里后面的一二三四 指纹密码是二五零零啊， b 的话是二点零零幺二，也就是后面的第五到第八个数字口。好，我们退出， 我们打开模拟器，然后我这个版本是三点幺五的， 官网可以下载，没有的话可以私信我，然后我们穿一个新的秀文件。 好，然后我们打开设置，创建一个绘画，现在已经有一个绘画了啊，创建一个绘画，绘画的 app 是二点零点零点一二， 然后我们在这里打开这一个点添加，添加的话 app 的是二点零点零点一，我们点确定这会变成绿色，证明这个输字口已经激活了， 然后我们点第三项网络，这里奥特曼在这里，我们点击第二个，然后改一下 app 地址， 二点零点零点一一，也就是刚才我们设置的这个扩展器的第一 a 路的 ab 地址，那我们再设置第二路的 b 路的， 在这里试试，二点零点零点一二，确定，然后打开输出，让他输出。好，打开完以后我们配接几个灯具， 配的一个长尾灯吧，两个，因为我们这个面孔的话只有五个通道的，我们先配两个，一个是 第五，一个是白软白，然后我们配第一路，然后再配这一个，配这两个，配第五， 走路好，确定腿粗。 然后的话，我们这个库存器后面八个数字口都在闪烁，这边是有信号输出的， 然后我们 给个试图选择，点击击末一十五，全部，好，我们选单， 然后我们把灯插上， 把灯插上以后插上信号线，插上 a 孔。 好，插上，我们选择第一路的，两个灯打亮啊，现在是车控，车控的 好，我们选择帝王的， 穿的顶风裤啊， 再试一下第五步也是正常的。 好，接下来我们分享一下老虎模拟器怎么与酷染器连接，打开模拟器软件，我的是九点一八 版本的，有需要的朋友可以私信我。 打开模拟器以后的话，困难器八个数字不对啊，他是自动获取这个阿特纳特信号的，然后我们点重新创建一个秀文件吧，新建， 点上档键，点磁盘，然后网络设置这里，这一套网是自动获取啊。退出，我们 添加 dndms， 然后这里的话我们有八路数字，我肯定是要添加八路的，这上面是有了。好，我现在把它删掉重新添加，哎，找到好的艾特 好，第一条线。好，添加以后这里会闪烁绿灯。好，添加第二路，第二路也是闪烁的好，以此类推，第三路，第四路，第五路，第六，第七，第八。好，现在全部都在上树， 证明已经有输出。好，我们退出，退出，我们点配接，配给几个常规灯。好，点配接，配接灯具题目 好，数量两个，第一路，两个好放这里，然后我们再继续配两个配在第五路， 我们两个，我们清除退出，然后把信号线插上去，信号线是插到第五路哦，第五路。好，我们选择第五路的两个，第一步打量他。 好，这个灯在亮了，然后我们换一条线，换第一路看行不行。好，我们插在第一路，他选择第一路的两个地母 也是手工的。好，感谢大家记得点赞关注哦。

老铁问我， m 二控台如何连接阿特耐的扩展器，我跟他讲，你为什么不用 n p o 呢？他回了我一句，不是 n p o 用不起，而是阿特耐的扩展器更有性价比。点赞加关注，学习不迷路。我们一起来连接一下阿特耐的扩展器，这是准备的一台阿特耐扩展器，那么这边是我们控台的网口，我们先开机， 我们单击下屏幕，这里显示幺九二点幺六八点一点一百。那这个是我们扩展器的 ip， 通过网线呢，把空台和扩展器连接好， 把网线的这一头呢，我们插到控台的网口上，另一端的网线呢连接到我们扩展器的网口输入上，输出呢是连接第二台扩展器的，特别方便。 后面这里呢卡通头呢是我们分别代表为八个输出。我们把灯具呢插到第一个 ds 输出上，也就是 a 口麦尔空台，这里呢选中设置键，打开这个网络窗口，那么 我们在这里呢，可以修改我们的 ip， 我们扩展器 ip 呢是一点一百，我们能不能去选中幺九二幺六八点一点一零啊？我们选中启动绘画， 关闭窗口到这个 notework 的选项这里，那进来之后呢，这里选中 atnight 窗口，那么目前呢，它是一个广播的形式，我们在这里呢， 激活 dms， 启动阿特耐的输输出。下面呢是阿特耐输入，我们暂时不用。那么如果这个时候没有自动连接到我们的阿特耐特呢？灯没有受控制的话，我们在这里呢，指定我们的 ip， 指定域。好，在这里呢，我们 右键输入幺九二点幺六八点一点一百。输入好之后呢，我们就可以控制灯具了，这里是不会提示到我们连接成功的， 那我们来试一下推上我们的程序，现在呢就已经连接成功了。通过以上的连接方式呢，我们只要在同一 ip 下可以连接更多的扩展器来扩展更多的通道，这样足以满足我们现场的使用需求。

好，我们说一下这个 manpc 哈，三点一二五版本的一个使用设置啊，我们这只盒子呢，这里有一口的，这个一口的啊，这两口的，两口的空气盒啊，这个八口的，四口的，我们这里还有这种四口的。也可以啊， 思路的，这个思路的都可以用来控制啊，都可以通过 mpc 输出来控制食物的。 好，我们这里有一个测试的东西，我这是一个 dms 口测试，它这个就一个口啊，插的这个凹啊，我们这个盒子呢，如果没有显示屏呢，怎么复位呢？先拔掉电源，我们先按照步骤来弄哈，免得有一些设计的参数不清楚，按 这个按钮不放，不会按钮不放，然后插上电源。好，这两个灯同时闪好，稍等一会，大概六秒钟，他快闪了，我们就可以松开了，然后他就恢复出厂状态了。好，我手上拿的是绿灯，是节点模式啊，节点模式，咱们看这里啊，看我这里啊， ok， 好，恢复完了，这个我们可以在通电的情况下按这里切换工作模式跟服务器模式，还可以一进一出的哈，这个单口的，这个两口是要么就出要么进啊，这都两口的哈。 ok， 然后四口的跟我们这个八口的方便一点，有显示屏，直接在这里就可以改 ip 了，这个就看一下他们那个说明文档，很快就可以搞定了。好， 我们先安装好 manpcmnpc 呢，在这个目录下先装好这个 mpc。 这个啊，装好，我们这里已经装好了，还三 d， 你需要就装，不需要可以不装。 ok， 好啊，这个使用时机呢，在这里直接下一步，下一步就可以了哈，不需要弄改什么东西，要不然倒是麻烦啊。装好之后呢，我们第一步先测试一下哈，我们这里装好了， ok， 我们首先第一步，第一步他默认是连不上的，我们打开网络，如果这个网络这个图标找不到，你也可以在右下角这个网络这里啊，网络这里有个网络连接，这里打开网络直接双击他也可以哈，我们这里是这里进入去，索性 好找到这个仪态网。你是直连的，我这里是直连，就是咱们这个网线，咱们这个网线跟网线跟电脑是直连的啊 啊，属性啊，在 ipv 是这里，他默认是自动获取的哈，这个自动直连是不能用自动获取，除非你经过路由器，并且 ip 是一九二段点一的哈，才可以啊。 那么这里手动设置一下直连的啊，幺九二点幺六八点幺点八八啊，野马是三个二五一个零啊，就不要乱改，改错了用不了啊，确定 确定关闭啊。这里弄好之后，我们打开我们这个测试软件，这个软件第一次打开会有提示 一个风险提示，那么你要把它点允许啊，如果不点允许，有可能连不上啊 啊，连接上看红色字，这里必须点选一下网卡，因为你有多个网卡的话，他这里连不上，如果连上了，他这里会显示一个序列号，还有这个型号名称啊， 我们可以点这里默认显示的这些东西不是这个盒子的，我们可以点一下读取哈，读取就可以读出来的名称哈，要端口序号哈，还有这个 spi， 这个是单口，是没有 spi 的哈。 好，我们可以先点一下 rgb 测试啊， agb 测试，我们看到这里有信号，这个灯会快闪，我们插上我们这个测试器啊，让你可以看到这个测试。这这个灯啊， 红绿蓝再闪啊，红绿蓝再闪。 ok 啊，我就可以调快一点，要慢啊，闪的快一点，当然我们可以点这个推杆这里啊，选中地址码区间啊，一个全选啊，全输出零线啊， 我们可以一个同道，一个同道两条。这个红绿蓝啊，你点哪个他就可以，下面这里有显示这个地址区间，就可以很方便的测试啊，测试完你可以选择第第二条，如果你是两口的话，两口他是有独立的，这一口， 一口，二口你二口的话，那么你这里就选么？零是第一口啊，一是第二口啊，然后类似就是类黑，然后最大车到一百两百五 六条线路啊，一个口跟一个口一个口来测试的哈，如果是这个啊，这边测试他只能测试前面十六个口啊，前前面十六个口他同时输出啊，这几个简单测试啊，对，没问题了。好，我们先要第一步看这里了哈， 有虚拟回路的先暂时禁用，或者多个网卡的也先禁用哈，二抬头的先暂时禁用，要不然占用，到时候这个软件连不上啊。 好，这个我们这一步已经做了哈，用我们的测试验测试好， ok 了，没问题了。然后我们把控制器的 ip 改为二点零点零点一百，我们直接点一下这个快速切换一下，然后还没有更改，我们点一下更改 ip 啊，他已经发送提示发送 好，这里已经已经断线了啊，我们这里没有二开头的 ip， 所以他一直连不上。好，我们再回到网络，现在要改网卡属性好，以太网属性 i p p 四啊，把这个点一下，快速点啊，点二点零点零点八八，好 好点一下，这个严码就给他自动填充。这个不能随便乱填啊，这样就错了哈，还有规定的啊，不能乱填，记不懂，百度一下啊。 ok， 确定确定 关闭， ok， 好，再回到我们这里啊，再，虽然出来了，但是还要点一下，看红色字，你不点肯定是不出来，我们再重新打开看看啊， 好多人都说，哎，怎么不出来啊，连不上啊，就是没有点，因为他网卡二开头的必须要点一下，其他的如果多个网卡也要点一下啊。好，现在我们测试他有没有输出，看这里点一下啊， gb 测试好，有了， ok， 好，测试没问题了。好， 我们把它清除线哈，关掉。这个弄完了我们再打开 ma， 进入正题了啊，这部位你们做了哈？做了啊，我们打开， 我们必须软件啊，你这里如果你没有管理人属性，你最好是在这里兼容性，这里必须把这个勾上，要不然以后省的有些麻烦啊，我这里已经勾上了， ok， 打开它好， 第一步呢？他默认这里是没有的啊，默认是没有的，空的，这里是空的，他会显示一个狙的，如果你的话没有连接好的话， 有一个红色的狙在闪哈，我们这里先选新建一个啊， p 二， ok， 好，我们在设置这里很重要哈，照做照做就行了，必须照做，你不照做到时候说连不上。 ok， 好，这里默认疑问，打开没有的话，他这个是没有的话，你先这里创建一个绘画啊，好，就是我们这个本 的这个网卡，电脑网卡这个 ip， 这个 ok 了。好，第二步，这里 ok。 好，默认这里是也是有没有的哈，默认是这样子的啊，我们在这个 ctrl 这控制控制台这里啊， 这里新建一个，添加好，这里没有东西，不用管点擦掉它。第一个 iipeth 零，在这里输入，必须输入啊，按回车输入，二点零点零点八八。哎， 好吧，好，注意啦，这里必须是这个 ip， 必须是咱们这个网卡的 ip 哈，如果你不是的话，肯定有问题也连不上，而且这里我一回车他这个红色这个控制台这个红快递的会闪个绿色才表示 漏洞，打开才可以哈，如果没有的话就没有输出很重要。 ok， 回车哈，他绿闪绿一下就 ok 了，没问题了。 ok， 好，我们在这里这个网络网络处理这里哈，默认这里也是没有的哈，默认是奥数自动， 如果是自动也可以，但是你只有一一台 ip 的那个才才有用，如果你有几个像咱们这个八路的有两个 ip 的，或者你有两两台三台吉联的话，他有几个 ip 的话， 那么你这里就要注意这里的设置啊，我们这里按照这里来弄就行了哈。这个这里要点成叶子啊，我们在这里右键选中这个 unit pass 啊，把这个输入一个 ip， 二点 二五五照做，不要选零哈，要不然你你不填这个广播 ip 会有问题。 ok， 点二五五，点二五五照做就行了哈，一定要这个哈， 回车。好，这个是琪琪的端口号，只要说你共，你想从第九条线路开始，那你就输入个九啊，我这里是一了，那就不用动他了哈，这个是输出的数量，我这里输出五十条， 羡慕，就是多少个玉，多少个端口，就这里啊，假如说你不想占用太多网络资源扒口的，那么你就这里填，填个八啊， 然后这后面这些，这个小笨蛋在那里设置软件，那里可以改，但是这个没有超过二五六个玉，你就不要动他啊，后面这些东 你不用管，这个鸡肋，比较老的空气器，你这里输入个零点零一哈，新的就不需要了，新的我们是高速，不需要啊。 ok 了，好，这里搞定了，要就记住把这个点成橙色啊。 ok 了， 好了，好，现在正常，现在我们还没有加灯，我们加点灯进去加几个成规灯，调光了哈， 输入一个名称，我这里输个一就好了，然后我这里就选你要选什么单， 我选择一个常规灯，常规灯的数量输入一个五万台，五万个通道，先生一哈，五万个通道。好，从第一条线路开始啊，这个 id 哈，这个 id 你也随便起一个哈，然后确定好就出来了，你看这里他就好多灯，弄到十条线路。这应该是啊，好，查掉他，然后保存 us 好，回到这里。好，你会看到这里有个绿色的东东在闪了，用到了十条线路啊，然后你看这里没，如果没有打开漏洞，他这里有个狙。重点，这里有个狙啊，如果正常是闪绿色的小小绿点啊。 ok， 我们选择灯或者通道啊，我们从第一个通道到呃，两百通道，然后确定选择打开。好，看到我这个灯，这个灯拿过来一点，这个灯已经亮了，已经有信号输出了，因为它 ma 不像那其他软件 是一直发送的，如果你没有程序在跑，这个灯也是慢慢闪的，不会有信号发过来，他是为了减少网络通讯啊。好，我们在这里跟你其他的定 m a 的这个使用的话，你就看对应的教程就好了啊。 好，但最重点的哈，到这里了，这里都有步骤的，大家看一下。好，以后每次打开这个软件都要进行这一步。好，我们重新来一次。好，可以， 就算我们保存了，我们下次打开， 下次打开这个软件，我们就先弄一下电哈，他还会还会之前的哈。好， 他摸下去有个狙了，看到没有？摸这个表示没有信号输出的， ok， 重点设置第二个 mnetcomfig 配置，然后重点点在这里回车，然后继续回车。 ok， 好了，看到这里有信号输出了没？这里好，信号出来了， ok 了， 关掉它，关掉它。好，这里这个狙击就不见了，就 ok 了。好的，就这样了。然后我们这个再说一下这个，这个四口的这个盒子，它 id 更简单了， 像咱们这个盒的控制器啊，你要看这个看的不太清楚的反光啊啊，我们就直接选择工作模式，是 有点模式啊，然后 菜单二这里我们可以同时按住上下键，可以快速切换 ip 段的哈，切换莫西幺九二，我们同时按住他 这边切换到二开头的 ip， 而且他是野马，也一同改过去了，看这个野马在第菜单三那里啊，野马也改过去了，我们按上回车，再长按三秒，他倒数到零显示 ok 了，就保存成功了，如果你不保存，他下次通电又恢复出厂设置了。 好，他这个已经改好，就可以用 mv 软件了， ok， 或者 ma 时务控台也一样的操作方法，但是他比这个简单多，就不用美气点一下，那个就不用美气点一下。这里啊用，反正你就美气点一下。这个回车呢？这里闪一下绿色就 ok 了。

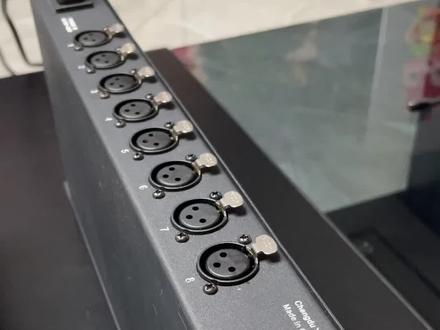

老铁们，前两天咱们拍视频的时候，我看到有位老铁问我说，这种十年前的阿特奈特扩展器应该怎么用？ ok， 我们今天来演示一下，哎嘿，今天这个空台小啊 啊，但是呢，它是有网络输出的功能的，现在呢，我们接了一台未来的迷你啊不，不是迷你，这个是八百瓦 led 大切割啊切割灯，现在这个灯是可以受控的，因为我接的是一条 dmx 线，我要拔掉它， 那肯定就不受控了啊，不受控了。 ok， 我把它呢接到这个盒子上，这盒子的一号口吧。 ok， 上电。嗯，有电啊，没有电的话开一下，有电的情况下，我的盒子的 ip 是多少？是二点零点零点二百零一， 那我空台这边呢，就要调一下它相应的 ip 设置，设置成什么呢？呃，它这里有个 art net d 默认 ip 是一九二啊，然后 at night 是关闭的，我们把它打开，哎， ok， 打开了，然后调一下二，是吧？二，用这个转轮调二 点零点零点，随便这里都 多少，只要不是二百零一就可以，是吧？比如说我们就给他改到一百二十 一百二十一吧，然后呢子网野马二开头的，我们应该是一个二五五，三个零零零零，然后网关二二点零点零点一 零零啊，这就是一套 ip 地址 啊，你就刚才用幺九二的也行，但是我这个盒子呢，他他挑起来不方便，所以我就调一下空台，点击确定， 哎，然后退出吧，是吧，好，生效了。生效之后一， 一般来说各种空谈，修改完 ip 之后应该要重启一下啊，重启一下，我们把它关机再打开。 ok， 咱们现在来接上网线，网线接到盒子上， 哎哎，你看现在已经已经受控了啊，盒子上面的灯也显示都正常了，来，我们试一下， 你看现在这个情况，就是说灯的 dx 线连接在了盒子上，没有连接在控台上，控台呢，是通过一条网线 连到盒子上的，这个就是网络扩展的意思啊。我们前两天演示的那个小盒子，今天在冰箱里面冻了一天， 看一下，哇， 很冰啊，来看一下它，它是怎么样用啊？ 这个盒子，你看这种大盒子，虽然说大啊，但是他口多，但是还有一个重要点是你必须接个一般接二百二的电，我们把他网线拔下来，你看接这个小盒子就不用了是吧？ 这种小盒子的话，我们就直接，哎，我们插上，现在我们是不是没有电，是吧，虽然插上网了，但是没有电，我这里有个就相当于是充电宝吧，是我的电池，我没有充电宝，你就有个充电宝都行，是吧？ 给他供供个电，哎， 好，有电了，有电了，然后把信号给他挪，挪到这个，你看现在的灯，代表他已经收到信号了，哎，动了一天还可以啊，插到他的一号口， 受控了。现在。你说你说，这咋说，我是瞎闹着玩的啊。一个充电宝带了一个 alternate 盒子，通过网线控灯，你的东西可以放得更远是不是？ 然后来控一下灯，我是闹着玩的，老铁们就是调试的时候，有时候就是这些尴尬环境，找个充电宝，随便给 上个电也能空灯。老铁们觉得这种小盒子好不好玩啊？ usb 可以供电，电脑也可以直连。 呃，连接这种网络扩展的方式老铁们学会了吗？没学会的话我们再用其他空台拍一下，拜拜。

有老铁问我说 ma 空台连接了 npu， 在空灯，在这个时候呢，还想再加一个 art net 盒子，可不可以？ 可以，我们来安排一下啊，我现在呢，没有 n p u， 假设这就是一台 n p u， 虽然它是一个阿特耐特啊， 我们现在呢，空台是怎么空灯的呢？你看这个空台现在是通过发送信号网线，这是空台的网线啊，连接到了这个阿特奈特啊，他我们把它比喻成一个 npu， 灯呢，接在了他的信号口上面，输出来控灯啊，我们可以控制的啊，可以控制， ok， 没有问题。呃，我们现在如果想用 art net 来控制的话呢，你的 npu 如果后面有这种网络交换口，我们是可以直接连 连接的啊，比如说我们现在呢，哎，他这个是带交换的啊，带交换功能的，我们把他的口接上来，来，再接到我们的阿特奈特，阿特奈特现在没有电，我们这个小盒子，他的优势就在于，是吧，随便一个充电宝都可以给他供电的啊，我们来用这个充电宝 给他供个电哎， ok， 你看，这就供电了，有电了是不是？然后呢，我们把这个线给他插过来啊，插过来， ok， 有电了，有电了，我们把灯的信号呢给它断掉了啊，断掉之后，假设我们现在来这个是 at night， 对不对？我们的空台这边呢，肯定是要 打开设置激活他的 rtnet 功能的啊，激活他的 rtnet， 激活，然后 ip 地址，我们空台设置的是二点零零八八，然后盒子呢，是一百，这个是同一网段下， 把这里同时打开了激活，然后我们现在来插上信号，那么这个灯立马就会亮的。应该是啊，一号口， 你看对吧，对不对啊，这样就就空灯了啊。嗯，这么大电池应该用一个晚上都没有问题啊，简单的用， 还有一些情况是什么呢？老铁，他为什么会问我这个 npu？ 因为有一些 npu 啊，后面不会是这种带交换口的，可能就只有一个网口啊，有一个网口那就不行了，那你就得加交换机啊，我们这是一台 小型的交换机啊，当然舞台上有专业的，比如说加交换机，交换机是干什么用的？他就是一个啊，一分四，一分五是吧？一分二十四就是一个大插排， 我们现在呢把信号来信号啊，比如说这个就是空台放出来的信号啊，我们接到了交换机上面， 现在呢，这四路无论你接什么他都会搜到，现在我们可以控的，现在是不能控的，对不对？我们把这个哎小盒子的网线给他加到交换机上， 你看是不是又可以空了，是不是？这就是交换的功能，那我们还想让这台，比如说是 npu， 他也想控制，那他现在是没有联网线的，他肯定是不能控呀。 啊，这是他刚才残留的信号，你看不受控残留的信号啊，我们再加一根网线不就可以了吗？这根网线没有打开啊，来，我们把它打开，哎， ok， 加网线再接入交换机， 哪个口都可以啊，你看这立马就受控了，网络他就是什么，怎么说呢，把你的信号来给集中的分配了一下，交换机就是一个大插排， 原理都是一样的啊，具体的输出口，比如说这个一二三四五六七八，那这个呢？九十，十一，十二，你可以自己的调。呃，还有一点就是什么呢？很多老铁不知道说阿耐特跟 npu 到底有什么 区别？这么说吧， art net 呢，它只负责输出，它就像我们家的插排一样，你二百二的电进来之后呢，它只允许你，比如说最大承载就是两个千瓦或者四个千瓦，它没有扩大这个容余，没有扩大这个容量， 而 n p u。 有个什么问题呢？看啊，我们来到设置这里啊，设置配接这边，我们现在看到了一个参数，四零九六，也就是说我的空台现在最短，无论你接多少，接一百个。 auto net， 它也是最多只能控制四千零九十六个灯 啊，当然，这四千零九十六个通道呢，你可以分配给他。呃，一百个通道口，每个通道口只控了一个灯，这也是可以的。我们现在呢已经配接了一千多个通道了，这就是这就是通道的荣誉量，如果 加上 npu 的话呢，他这里的四零九六可能会变成八幺九二，也就说再加一个四零九六就是再给你八个口的输出，但是这些输出你是可以给他分配给多个口的啊，比如说我们加了六台扩展器，每个扩展器上我们只用了两个口的输出，这都是没有问题的。 这就是 n p u 和 art net 的区别。那么现在空台连接 art net， 连接连接 n p u 等等的，通过交换机连接，老铁，你学会了吗？

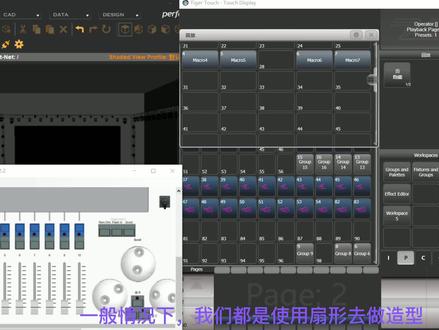

一般情况下，我们都是使用扇形去做造型，今天我们聊聊如何使用内置效果做出好看的造型。选灯大亮，点击效果，找个画圆的内笑 分组，这里可以调的大一点。修改一下选灯顺序，使两边对称， 再修改一下画圆的尺寸。修改好以后，我们将速度调成零 bpm， 然后在编辑中找到更新并点击， 最后慢慢调节偏移， 调到合适位置，然后按单部保存键存一个程序。继续去调偏移， 调到合适位置，然后按单部保存键存一个程序。重复以上操作， 保存好以后清除退出，我们运行看看效果。这是我们存的第一个程序，存的第二个程序， 存的第三个程序。学费的朋友点赞支持一下。

今天我们一起来学习一下如何用 m a 控台连接我们这款十六路信号输出的网络扩展器。首先我们准备一根网线，网线的一端插到我们控台的网络输出口， 我现在另外一端连接到我们的网络扩展器的网络输出口。 网线连接好之后，我们来控台设置控台的网段。 在第一项我们看到控台的 ip 地址是二点零点零点九十九，我们在 加入一下绘，加入一下绘画，然后在网络协议里面 alt net 输入输出，把这个都打开，那我们空台这边的网端就设置好了。接下来我们设置一下网络扩展器这边的网段。 首先打开网络扩展器的电源开关， 接下来我们设置一下网络扩展器的网段，我们空台的网段是二点零点零点九十九，那么网络扩展器的网段就设置成二段的， 点击这个确定键去选择我们要更改的数啊， 嗯，空台的网站是二点零点零点九十九，那么这样的最后一个数就跟空台的就不要一样，只要不一样就行，比如说九十七，我们再设置好之后，点击按住确定不放， 然后我们这的直网源把它自动就设置好了。设置好之后呢，我们的信号指示灯就亮了，就说明我们的 控台与网络扩展器已经连接好了，然后我们配接这台灯来测试一下，来到控台配接 这款灯， 嗯，这这是这个灯库，就是我们这款灯的灯库， ip 改到一， 就给他配到第一条线路的， 那灯光已经配叠好之后呢？嗯，再把 这上面的信号线连接到网络扩展器用佩戴第一路的，我们就把它插到 网络扩展机的第一路，然后我们来框一下这台灯， 好没？没什么问题，我们来测试一下颜色 问题，我们再测试一下门禁， 来测试一下门禁旋转啊，这些都没问题。

看一下这个怎么说啊？那网线连上我们的那个扩展器啊，连上扩展器，我接下来一个灯，是是这个信号啊，这个检查了这个灯，检查了第一个口，第一口啊，第一个口，然后网线接到空台， 然后呢？我们看到啊扩展器，扩展器的话直接点这个选项呢，可以看到这个是扩展器里面那个 ip， 再按多余上看，这是野马，对不对？这是野马，然后空台上面我们得根据他这个 ip 跟野马设置啊， 啊，这是 ip 啊，十开头的，我们得把空台这个 ip 也设啊，按住上栏键，再点 dsk 系统档，系统档里面那个网络设置，网络设置，那这是二开头的，对不对？我们把 改成十改头的这段啊，把它改成这个 ip 啊，看一下啊控台的 ip 改成就这个了，圆满呢？要一样啊，圆满二五五点零点零，跟我们这个扩展器上面要完全一样啊，完全一样， ip 就前面那两段差不多就可以了， 然后然后这个网络数字就搞好了，然后我们按一下退回来，会到看到第一人，谁说是啊，第一人谁就进来。 那这个呢？就是正常空台的后面输出口的设置啊，就是一二三四 abcd 四个口，这样的话我们后面后面空台后面四个物理口才有输出。 然后我们把这个扩展机的口咖放到第五路去吧，那比如说空台呢？啊扩展机第一，扩展机的第一路，我们作为空啊配接， 然后作为空台这边第五路，我们就把这个零放到啊五这里，一放到六这里 按顺序放上去，这样的话到时候我们就可以用这个扩展器了，对不对？是按内随意的啊，翻过来按顺序设八个口，设八个口啊，上来一公区到十二，对不对？设到十二能设下去啊？这是设置啊，设置扩展器的一个输出。 就是啊，这样式的话就是后面口，后面空台，后面的口就用前面四个啊，从第五路开始，最后是过氧器的输出，第五路开始，然后我们试好这个退出， 这是我们披个披凳啊，披灯，披这灯珠啊，披菊啊，二三零 啊，然后先录啊，第五录就是我们扩展器的第一录啊，啊，第五录最起码一，我配一个啊，我们第六，第六录我们也配一个，看一下啊啊， 这样挂我们第五路，第五路的这个灯转动它点亮这灯就受控了，对不对？连接的是扩展器第一路， 同样道理啊，如果我们把信号线趴到这个第过展器的第二路里面去，然后我们 插到第二个口，那么我们对应的就是我们配接的这个第六的第六路线路的这个灯，空拿这个去控啊，啊，是这样的啊。

好，我们来讲一下呢，我们如何呢通过这个扩展器呢来扩展出，嗯，十二个也要说使我们这个控台呢最终有十二个输出口，而这个控台呢自带四十四个输出口，然后通过这个网络扩展器呢在另外多增加八个，这样的话是十二个。 我们首先呢来对他进行设置，怎样设置呢？我们需要呢来先对这个空谈呢对他进行设置。首先我们切换到系统，当，然后呃网络设置，我们在上一节我们已经设置过了，然后我们点击一下这个 dmx 设置 好， dm 设置以后呢我们把这个之前所有的设置呢全部给他清掉。 好，然后呢我们在这里呢对他进行添加， 我们把这个 abcd 呢添加到一二三，这样的是说明呢我们是添加到物理口，就是我们后面四个口可以正常直接插了去控制使用，不受任何影响。 然后呢我们从这个第五条这条线呢到十二这条线呢我们去给他扩展另外的八个，就是我们通过这个网络呢进行输出。好，首先呢我们选择第一个好，选择第二个好，选择第三个 选择第四， 如果你添加不上去呢，我们这还有个广誉模式，我们点击添加添加广誉的也可以。 好，还有一个七这样的时候呢，我们只是紧紧把这个东西呢给他添加进去了，然后呢我们需要改下呢，我们这个艾特嫩的这个玉，我们从第五条线 开始走的话，我们这时候呢我们第一个端口呢就应该改成四，然后这个位置我们点击进去，然后这里呢再切成四， 改成四就可以了，其他不用动 改，改成四以上，然后这个呢改成五 好，然后这里能改成六， 改成六以后这个改成七 好，这里改成八 好，这个位置呢改成九 十一，这条线呢我们改成十 十二，这条线呢我们改成十一，好，这时候呢我们改好，我们空谈二战士，这里是改好了，然后我们看一下这个位置， 好，全部都好的，好，这时候空白色好， 后排设好以后呢，这时候呢我们需要呢来更改一下呢，我们这个控制器，控制器呢第一个端口呢就是对应的，就是对，对应的是四，我们来改一下，按进去以后我们来进行切换，这个第一个端口我们改成艾特奈斯四 好，然后保存。第二端口改成艾特那头五 好，然后保存，然后最后一个端口我们改成艾特奈的十一，就是在原有的基础上加四就行了，就十十一， 然后七呢，我们改成对应的空台的是十一，那我们改成十就行了， 好，第六个呢改成九 好，以此类推，然后呢我们试一下，好，假如说呢，我现在试的是最后一个端口， 好，我试的是第十二条路，第十二条线的灯，我们试一下，我们可以看到这时候呢 我们这个灯受控，对不对？我们第四，我们退出，我们试试一试第十几，第十一条线上的灯， 好，我们先清空一下， 我们现在把这个呢，嗯，改成改成插到第七个端口，有一双呢是十一，我们点击一下十一，我们可以看到这个灯呢也是受控的， 我们去切换颜色，对不对？ 这时候呢我们就通过呢，我们这样对他这个空台设置和控制器的设置呢？嗯，给他扩支出来八个口，或者说呢是十二个口。

我们今天来看一下 archer 的思路，盒子怎样子连接我们的 m a 模拟器？第一步，盒子和电脑之间通过网线连接， 连接没问题的情况下呢，这里他是会有一个指示灯亮着的一个状态。第二步， 打开我们的电脑端的网络连接，找到这个已开网双击，点击属性，点击 internet 协议版本四 网址的话呢，改成二点零点零加一个尾数，这个尾数的话呢，避开一和十， 因为盒子的它的一个 ip 节点的话呢，就是二点零点零点十， 然后如果你的电脑还有其他的网网端的话呢，有可能是一开头，所以避开一和十就可以了，此网野马是二五五点零点零点零。 设置完成之后，打开我们的 dms coming 软件，然后选择这个 ip 查找节点，能够正常查找到节点之后，我们选择 dms 控灯 多动一下吧， 我们看一下哈，我们现在的话呢，是能够正常控制的是不是？我们现在是能够正常控制的，看一下我的一个灯管的一个亮的状态。 这一系列操作完成之后，说明盒子与电脑之间是已经通了的，那我们关闭掉我们的软件，打开 m a 模拟器， 这个版本的话呢是三点四，点三点三，那我们稍微等一下下，我们可以看一下一个控制的状态，那现在的话呢就正常控制了是不是？那我们 m m 模拟器需要进行哪些设置呢？第一步，点击设置， 然后点击第一个，这里的话呢是有需要创建一个对话，创建完成之后呢， 要把这个 action 的界面全部打开关掉的话呢，他是没有输出的话，他灯是亮不起来的， 关掉然后我们最后一步的话呢，需要确保的是我们的遇是打开的一个状态，你看这个遇是一定要打开的， 然后你看一下我们关掉打开这个的话呢，就是以我们思路盒子和 m m 模拟器的一个连接啦。

hello and welcome to this hog for tutorial， which will show you how to set up your console to output art net in the last tutorial， we looked at networks between multiple consoles and dpa thousand processors which made use of the hognat ethnapports in order to output artnet， we must use the fixed inapports this tutorial will take the basic example of a dl three digital light being connected directly to the fixed unit port of a hog four console using a cap five crossover cable first of all we need to configure the consoles fixed genetype address to settings appropriate for the network press the setup key followed by the network soft key to open the network window larger networks the fixture net settings for all consoles and dps can be configured from this one window by selecting the appropriate dmx processor and pressing the settings button in this example， we only have the one console on the network so select the internal dp for the console followed by settings select the fixed in at tab here， we can select to either obtain an ip address from an external dhcp server or use a static ip address in this example as a dhcp server is not present in our network enter a static ip address on the same subnat as the dl three press apply and then select the art net tab on the left here is where the art net outputs can be configured if we open the patch window by holding down open key and pressing the fixture key we can see that the dl three has already been patched to universe three therefore in the art net panel of the dmx processor window we must enable universe three by pressing the plus button there is the option to either broadcast the art net on universe three or by unchecking the box unicast the art net by entering the ip address of the dl three in this box keep the broadcast box selected if you may end up adding more fixtures to this universe， which will have different ip addresses the subnet and universe boxes must match the settings on the dl three for example if on the dl three， you would set a subnet at two and a universe of one then match those settings here select the changes only if you only want to transmit changes in art net data to the dl three to store these settings click apply or to store them and immediately close the window click ok in the next tutorial， we shall look at external control of the console using osc， thank you for watching。
