如何拆解惠普充电器

大家好，今天呢我们手术室一个同事拿了一个笔记本的这个设备器，拿来让我修一下，这个设备器呢插上电之后啊，这个指示灯不亮，肯定是这个 试配器里面的一个电源板坏了，然后现在呢我们把这个试配器把它拆开，看一下里面电源板是什么问题啊？因为他这个呢是没有螺丝的，是用胶粘上的。呃，拆的话呢就比较麻烦，只能用我们这个刀啊暴力拆解了，再用我们的锤子把它锤开， 吹开了一点点，我又从网上找了一下，看有没有什么好的办法可以拆开笔记本示威器的外壳， 别说还真有，用汽油把这旁边擦一下就很容易拆开。现在呢我再试一下，用我们这个 除锈剂把这旁边喷静置了几分钟，看看是不是方便把它拆开。 喷完这个除锈剂之后静置了一会，现在我们试一下能不能把这个打开啊？ 好的，拆开了， 大家如果下次拆的话呢，建议大家首先呢用这个除锈漆，或者是用汽油把这个四周这个密封的这个位置把它涂一点汽油或者是这种除锈剂，再用刀把它撬一个口子，然后 用这个大一点的这种瓶口的螺丝刀，然后像这样翘，这样的话就能够很轻松的把它打开了，而且对这个对这个外壳了还没什么太大的损伤。好了，这笔记本电源现在打开了，我们看一下， 这个不好修啊，大家可以看到这里面全都是打的这种胶水，不让你修，我们简单的看一下，看能不能搞好，大家看一下这个电源板，现在把它拆出来了，背面烧成这个样子，然后现在我来简单清理一下，看一下啊，看能不能修， 这个修的话估计困难比较大，因为他这上面打了这么多胶水，都看不见这些元器件。这个笔记本识别器的电源呢，我简单的清理了一下，这上面这个白色的胶呢很难清理，然后我用 刀就是刮的话，感觉很难刮，而且呢他这个里面的这一个芯片，大家可以看到这个芯片都已经烧出了一个小洞，而且很多的这些元件都已经被烧坏了， 所以说我认为这个电源板现在应该也没有什么维修价值了。这个电源板因为烧的太厉害，我们就不修了。所以说这个视频呢，就算给大家演示了一下 电脑适配器那个电源外壳怎么拆解的一个办法吧。好的，那今天的视频就拍到这里，再见。

从电图网拿到了惠普的一款三百三十瓦笔记本电脑式配器 tpcda 六零，支持一百至两百四十伏宽电压输入，以及十九点五伏十六点九未然输出。下面就对其进行详细拆解，看看内部的实际情况如何。 这款电源机身为方块造型，顶面采用 x 将设计，另外自带低息源头输出线缆，输入端采用品质插头，电源线可方便拆卸更换。输出线缆带有常见的抗干扰铁羊体磁珠。 机身底部中心贴有名牌下方的图案和三百三十瓦这样十分显眼。产品型号， tpcda 六零，输入一百至两百四十伏五十或六十赫兹四点二安， 输出十九点五伏十六点九万人。制造商台塔电子工业股份有限公司。四端贴有防滑胶垫， 侧的机身长度、宽度均约为一百五十毫米， 坡度约为三十八点三四毫米，带线总重量约为一百一十五克。 撕掉胶垫可以看到隐藏螺丝， 裁掉螺丝即可打开底部外壳十分方便。 外壳采用 pc 防火材质。 pcp 版底部覆盖麦拉片和金属散热板，散热板吸汗固定， pcb 板上有多处打胶固定，帮助器件散热。拆掉输出线栏可以看到导线都套有绝缘套保护。 电源模块正面也全部覆盖金属版帮助散热。 pcb 版正面左侧是有输入连麦绿波和 pfc 升压电路，中心横置两颗高压绿波电解电容，其中一颗套有胶套保护，右侧是有开关电源电路变压器打胶固定。 背面核心器件不多，整体看上去也十分干净整洁。输入段三根连接导线套有绝缘管保护， 保险丝也套有绝缘管，旁边有一颗 tb 牙幺四六位 em 牙敏店主用于输入过牙保护。 供摩电杆用于滤除燕麦干扰，打胶加固，底部还是有绝缘小板。安贵 x 电容容量为零点五六微法。滤波电杆打胶加固，这是回事。绿波电容 整牛桥 l l 二五 x b 六零，来自新电源，耐压六百伏二十五安。 三颗蓝色电容采用日本日通工 fps 四系列，该料号电容也常见在苹果的充电器上。 pfc 升压控制器适应 bap 零四七 t， 为台达定制型号。 tfc 升压开罐管采用英菲林 ipa 六零 r 零九九 p 六。库尔姆斯 p 六系列六百五十伏 mos 导组八十八毫欧，采用 to220fp 封装。 易法半岛 tst th 幺六 l 零六 c 六百伏超快高压枕流管具有提反向恢复电流，用于 pfc 升压整流。左侧绿色日明电阻用于检测电源纹身，支持 pfc 升压电感 高压绿波电结电容来自红宝石，归根为四百五十伏一百五十微法。另一颗同样来自红宝石，归根为四百五十伏一百微法。 上热片下方是有一颗写正电感主控芯片，工业内容也是来自红宝石，归个为三十五伏三百三十 微法。 loc 控制器适应 dap 零四八 t。 台达定制型号 l l 七半桥开罐管采用英菲林 ipa 六零 r 幺二五 p 六，属于 cuomas p 六系列。烂压六百五十伏，导组一百二十五毫欧，采用 to 二二零 fp 封装。 eo 幺零幺三关偶用于反馈输出电压。同步枕流控制器采用能字谱 t 幺九九五 t， 其内置两个驱动器，用于 luc 架过开关电源的同步枕流外围原件精简，两颗同步枕流管所在区域过孔设计，加强散热。 同步枕留款采用英菲林 bsc 零三四 n 零六 ns 耐压六十伏导组三点四毫欧 pgtdson 杠八红装 输出绿波电容采用日化 kzh 系列，规格都是二十五伏一千微法达尔 ap 四三幺零一，内置电压基准的双预放，用于输出电压反馈机输出电流检测。 惠普这款电源 gpfc 加 luc 电源架构设计，使用了台达定制初级控制器以及安置谱 tea 幺九九五 t 同步省流控制器， 管足要由英菲林提供日通工、红宝石、日化三大日系品牌电容进行绿波用料，阵容十分豪华。好了，今天的分享就到这里，感谢大家的观看。

怎么打开？嗯，像这种苹果的，他是超声波焊接的，是非常非常的结实的，用敲啊，或者是这么 是打不开的，所以说只能用把它给锯开。好，现在我们找工具，我用的是一款打磨机， 大概在头上画一条线，然后切割的时候比较直一些，然后准备上红墨镜，不然的话可能会进眼里面， 打磨的时候一定要轻一点。嗯，千万不要上到里面的原器件。还有就是我为什么留了这么一点没有锯？因为我想撬开的时候， 撬开的时候他再重新安上，然后他有个支撑点，然后在两边再打那个 ab 胶，不然的话你都切开的话，肯定是容易打开的话，但是粘胶的时候他就没有支撑点了，他也不容易放正， 撬不开实在不行接着聚吧，有那么一点点那个什么好了。 哎呀，下来了，这个我又锯了一点，本来是锯到这，然后加深了，锯到这了，这个两边割锯了一点， 这才开光拆，这个我用了小一个小时吧，太难了， 看他不成样子了都。 好，这个视频就到这里，谢谢大家收看。

朋友们大家好，我是小叔啊，前一阵子呢有一个客户啊，他那个机顶盒上面的一个电源适配器啊，十二伏一安的， 他这个后面这个线断了，他到这里买个新的，然后这个就丢掉了啊，然后我捡起来之后我发现还是可以维修一下的啊，我们只需要把打开，把这个盖子打开，把这个线啊重新引出两个线就可以了，他的最大电流呢只有一按的输出， 然后呢也趁此机会啊打开给大家看一下里面的构造，然后呢他这个盖子啊是跟这个上盖是合在里面的，是应该是卡扣卡住的啊，底部是没有螺丝的， 我们找个东西啊撬把它撬开。呃，有的，我看到有的同行呢，他用钢丝锯啊，那个锯锯掉的 的话就废掉了，我们直接把板子拿出来，所以咱们现在呢尽量不暴力啊，给它拆掉。 别说啊，这个还真不好拆，银丝合缝的一点缝隙都没有，所以说他这个外壳做工还是可以的， 然后咱们沿着这里啊，慢慢用剪刀给它撬开。呃，我决定把这个啊后面这个线这个给它剪掉，这样的话里面的空隙可能大一点，可能对撬开有点帮助， 太严实了。好了那个线啊这里我已经给他去掉了，现在我们撬这个口应该好撬一点，找一个粗一点的。 算了吧，我还是放弃啊，这个真的不好撬，他这个材质太好了，比一般的那个塑料啊要硬很多，所以撬也搞也搞不动。 这个常规的方法呢是不好弄啊，刚才呢用这个锤子啊把它砸开了，现在的话开了一个口是比较好弄的，这个扣的是比较紧的啊，然后咱们把里面这个小板子给拿出来， 他他这个二百二十伏的这个输入，这两个爪子呢，并不是和他直接焊接的啊，他是嗯就是这样子的，就是卡卡住的啊， 因为他这个结构比较紧。现在呢咱们找了一个电源线啊，把这个二百二十伏的输入啊焊在这两端，咱们咱们测量一下这个输出电压啊，有没有十二伏，如果有十二伏的话，那个这个试配机就好了啊，如果没有的话，说明有故障。 好了，现在这个电源线呢，我们已经焊好了啊，咱们通上电测一下，看看这个十二伏啊，有没有十二伏的输出，在这边 好了，现在这个电源的插头呢，我已经插好了，咱们腕表达到直流电压档，咱们测量这个输出端的十二伏啊，有没有啊？ 大家看一下啊，这个腕表是十二点 十二点二八啊，电压是有的，说明这个适配器这个板子并没有坏啊，这个适配器呢又叫做开关电源适配器啊，它是一种小型的便携式电子设备的，一个供电的一个电源。 然后呢下面呢咱们来看一下这个电源适配器的啊，他的一个电路结构，这边呢二百二十伏的输入啊，火星一端经过三点一五安的影视保险，然后经过这个压面电阻， 这个连线，这边也是经过压面电阻啊，然后经过了一个啊，二点四欧姆的一个电阻，这是限流电阻，然后呢经过这个整流桥， 这是一个贴片的啊，然后输出一个三百伏电压，这边经过一个电感啊，然后现在进行滤波，他这个呢是没有这个开关管的啊， 把这个都集成在这个阿 c 里面。然后呢这绿波电容出来以后呢，这一路啊进了这个开关变压器的依次绕组，从这个依次绕组啊出来之后呢就进了这个芯片啊，这边还有一个二次绕组，二次绕组是给这个芯片持续供电的。 然后呢也没有什么好说的啊，就是这样，他这个十二伏电压啊，一按的电流， 当然这个也可以改成五伏的啊，咱们用七八零五给他改一下就可以。好了，今天咱们的视频呢就结束了啊。

今天要来拆点有意思的东西，这个在酒店的很常见的充电器，共享充电器，简单看一下他的信息， 五伏两安十瓦，然后输入是二百二，最大零点六。这边呢就是他输密码， ar 还有那些东西来启动扫码， 这个很贴心，当你没电的时候，他就给你来个手机续下，命中六个音，一会扫码收钱。 反正以前我是在第一次在酒店看到的时候， 给我的一种感觉就是很气人，什么都有了，买一个充电器在那里收钱，在这有点可以，一会我们 看一下怎么白嫖，插上电以后出现这些闪灯，我们就乱按乱按一通，看白嫖，能不能白嫖成功，按到这个指示灯，蓝色的亮起来就行了。 好，已经白漂成功了，这个灯亮了，下面我们测一下它的文博，看一下这充电器花了钱的，看是个什么效果。 哦，这文博那么高，花了钱还那么坑人， 看下它充电功率，两安基本上也接得近。那是没有错的，我这个是两安的负载， 这个他就是要你慢慢充来，收多点钱吧，快充是不可能的了，按小时计费。下面我们把它拆开看一下需要怎么去搞才这边控制，看他怎么直通 敲一下，把它敲开 什么胶都不好使，没有铁锤好用。嗯，这也很简单的一个东西， 这边四个按钮，这边就一个控制芯片，查了一下资料，是个蓝牙芯片， 不过这里哎呀，这做工刚开始被我干掉了。是，是我敲掉的还是他来的？是去掉这线也不够长，你看 这边还有个天线，蓝牙接收的一个金正，这边输入，把这边和这边直接接起来就可以直充了，它是通过这个三极管来控制它通断， 或者说把它短接给一个信号他，要不然就直接把这两边直通就可以了。下面我们把这个也拆开，看一下 它里面是什么，既然拆都拆了，也没不那么轻易放过他。 哇，那么差劲的做工，还是花了钱的那个温度那么高，这款是线性整流芯片 s 七幺三三， 这边一个同步整流 h 七三零二 s， 然后这边一个整流桥进来， 这边一个 y 电容，一个变压器，就那么简单一个电路，难怪他的 纹波那么高，这么简单一个小玩意。低压，这边是低压部分，这边是高压部分，隔离了冷热隔离， 在酒店呢，如果有这样东西的话，还是尽量少用吧，毕竟他的文博那么大，对手机伤害还是挺大， 而且还要花钱，有这个钱可以自己去买一个了。要是真想白漂的话，就把这两根线黑色对接，黑色，红色接红色，两边接起来，跳过它就直接用， 因为这个温度太高了，用起来的话对手机伤害太大啊。今天就说到这里。

淡化家充电头和普通充电头有什么不一样呢？首先传统充电头采用的是硅基芯片，淡化家它采用了第三代新型半导体材料，它具有超强的导热效率，耐高温和耐酸碱的克星，能够承受更高的电压，拥有更好的导电能力。简单的说就是淡化家充电器发热效体 极小，功率高，转化高。目前淡化家充电器大多适配于手机、平板以及轻薄本的充电。 由于安卓厂商各家之间这个快通协议呢过于复杂，各家协议之间互不兼容，所以现在大部分手机充电器都是围绕着 pd 协议来开发的。安卓的话呢，只能适配 qc 在内里， 也就是说即使你买了六十五瓦之类的给安卓手机充电的话呢，最高也就只能支持二十二点五瓦。今天我们也升级了这款三十五瓦淡化家双口充电器， 对比水果的三十瓦双 c， 在体积上做的更加迷你，采用的是一个可折叠插脚设计，并且同样支持动态分配，也就是说二次握手协议时，设备不会出现断电现象。这款充电器采用的是一个英诺赛克加智融的组合方案，兼容苹果设备的 pd 协议和安卓通用快充协议， 非洲的双口同时快充支持 iphone、 ipad map food 快充，也支持安卓的 qq 三点零，也就是二十二点五瓦的快充。内部做工采用了罕见的全灌胶工艺，得益于全灌胶的工艺，内部结构更加的稳固扎实，跌落成绩十分优秀，因为灌注的是导热材质， 充电器在满载快充的时候，导热效果会相比传统的充电器做的更加优秀。最后给大家看一下这款充电器的文波正规三 c 安全认证产品，如果您近期准备入手 iphone 十四，可以提前准备一个。

这二十二款充电头咱们已经全部拆完，其中最令我惊讶的是除原装之外，这款高仿的二十瓦充电头，他的做工和用料最好，但是在稳定性测试这个环节里边，他的稳定性是最差的，不推荐大家购买这个充电头，你在市面上花个七十块钱左右你也是买不到他。 除原装之外，这些品牌的充电头大部分的用料和做工都是非常不错的啊，只有极个别的我觉得就是应付了事，它里边连一点导热胶都没有。 用料和原装最接近的是安克的二十瓦，拿到他的主控是平矮的斜翼，芯片是塞不拉丝的，和原装的都是同品牌的， 同时采用偏爱主控的还有图拉斯的小平块和公牛的二十瓦，但是他的协议芯片跟原装的不是同品牌的。这里边采用最多的就是昂宝的主控， 其中绿点的小金刚、第一位的小冰块和蒸拓的二十瓦全部采用昂宝的快充方案。这里边最奇怪的是米雾的二十瓦和蒸拓的二十瓦外观是一模一样的，生产厂家是一模一样的， pcb 的布局也都是一模一样的，但是米雾他并不是采用昂宝的快充方案，可能是为了节约成本。大家最想听的就是购买建议，也是我最不想说的啊，只提一句吧，能买原装的买原装的，买不了原装的买安克的。

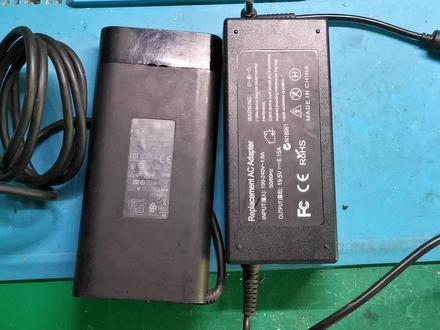

修两个粉丝发来的笔记本识别器，一个是十九点五伏十安，这个是十九点五伏六点一五安，都是通电，没有任何反应。 这个识别器呢，其实本不应该修，但是这个粉丝他就想了解一下这个维修的方法。 首先这个东西他就拆，就非常难拆，需要使用暴力，因为他是用超声波焊接的， 这个更难拆。先拆这个吧，拆解的第一步需要准备一个大锤子，然后把它放在地上，大锤子瞄准 一二三，哎呀，打偏了，这样咚咚咚，然后把它敲开一个缝，然后就可以拆开了， 但是呢，还不会，还不能用力过猛，因为用力过猛容易把这个电路板或者是某些原件弄坏。这个设备器感觉是非常山寨啊，确实是很山寨， 这个试配器已经拆开了，先看一下这个外壳的外壳，它里边有一个铝片，非常的厚， 这个就相当于一个配重的作用，因为这个是施肥器，确实挺山寨的，正常他就是一个 比较薄的，就可以来屏蔽干扰，他用了这么厚，完全是用为了增加重量。感觉这个试配器挺高级的样子，其实他就是一个山寨货。 这个位置呢，保险炸了，把这块已经烧黑了。哇塞，这个整流桥都没有挨到三十七上，挨到这个三十片上， 这个小电源的故障是几乎是肉眼可见，这个电阻已经烧坏了， 那这个管子肯定是坏了，这个芯片是三八四三，嗯，还有这个电源 连个保险都没有，用了一根导线直接跨界在这个位置当保险， 先把这个管子，还有这个电阻，还有这个芯片统统拆掉， 这个电源目测损坏的原件已经拆下来了，有一个管子，一个整六球，还有这芯片还有个小电阻，还有一个二极管，还有就是看不见的保险， 暂时检查出最新损坏原件，然后呢画了一个简图， 这个芯片就是 三八四三。首先这个保险是坏了，然后呢经过整座桥，整座桥也坏了，这个是大电容， 四百五十伏大电容，然后到了变压器初级绕组，这三个是监控吸收，这个是这个管子， 这管子呢，他控制机接了一个小电阻到这个三八四三的第六角，还有一个二极管，这个二极管是用来加速这个开关管关断的， 之后这个是反馈绕组给给这个三八四三，第七角提供一个供电。嗯，这个管子是坏的，还有这个二极管也坏了，这个保险，这个整流桥之后 还有什么？还有这个芯片，这个芯片呢？嗯，测第五角到第七角和第六角有没有压降，第七角是 vcc 宫殿，第六角是一个驱动输出的引角。 测一下拆下来这些软件， 首先这个管子是击穿了，整对桥呢，整对桥也击穿，这个电阻就不用说了，已经烧的面目全非。这个小二极管是一个四幺四八 高速的二极管也坏。嗯，这个电源管理芯片呢？这个三八四三芯片呢？第五角和第七角 之间已经是短路了，所以这几个原件肯定是都坏的。之后其他的就是一些电容电阻，但是没有发现损坏，把损坏的原件都装上了，装上之后我准备充电试一下， 准备通电试一下。见证精彩，见证惊险刺激的时刻到了，通电 惊险刺激的时刻非常的平静，电源小灯亮了，测一下辅助电压， 这个插头还不太好 测呢，输出电压十九点四八，这个电源标成是十九点五伏，那这个电源就这么修复的，把它恢复一下原样就可以了，继续修下一个。

家里的充电器坏了，这个怎么拆？很多人坏了以后不知道怎么拆，这个稍不注意砸也不对，砸会把它砸烂。 那这个时候我们就需要专业的工具了，一把热风枪，准备一只撬棍，先用热风枪加热， 哎呀，烫手啊， 就轻松的把它拆开了。 这边还有一点， 这就打开了。

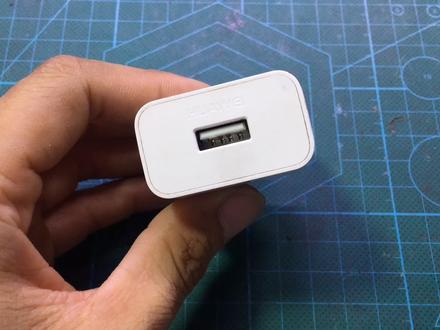

朋友们大家好，这个视频给大家分享一下智能手机的充电头，他坏了以后我们千万不要扔，有一些故障他是可以维修好的。 这是一个华为五伏两安，他也支持九伏两安的智能充电器。现在这些智能充电器，他这个壳都是没有螺丝的，我们在拆的时候，只要在这边给他都撬开就可以了，这个他都是粘上去的， 因为这个盖粘的比较牢固，我们需要用个稍微扁一点的东西，然后找个锤子这样暴力给他拆一下。 好，现在这盖已经拿下来了，然后我们把这个主板转出来， 我们看一下这个主板上面这些电子元件，上面好像 跟金水一样，我们看看这还有液体，包括这也是一样，这个壳里边也能看到有液体。看一下这个 上面这两个电容已经鼓包了，我们看下这个电容，这个后边这鼓包了，然后前边同样也鼓了，这是一个四百伏二十二微发的，然后这个电容也是一样鼓包了。我们看下前面这这边鼓包了， 这是一个四百伏十二微发的，他这个液体啊应该就是电容里面流出来的。检查以后还发现这有一个虚汗的地方，我们看下这已经开焊了这个银角，这是一个电感，是电感的一个银角已经开焊了。然后我们看一下这还有个薄 保险，我们先用腕表测量一下，看一下这个保险它坏不坏，这保险已经开路了，保险坏了，然后我们再测一下这个电杆坏不坏，这电杆电杆也断路了，不不倒通， 这电杆也坏了，怪不得这个充电器他没有电输出，现在我们把这两个电容还有电杆这个保险我们都给他换上去，我们看一下这个 电杆这个地方，这两个阴角看一下这个铜箔已经烧断了，然后这个电杆确实他也烧坏了，现在这四个原件我已经都换上去了，我们看一下唯一的不足之处就是这个电容他原先是十二位发的，我没有找到十二 位发的，找了个十位发的，我们先把它装上去试一下，看看能不能充电，如果能充电的话，改天买一个十二位发的，我们把这个电容再给他换掉，我们把这个暂时的先给他扣上， 我们把它插到电源上面，然后手机这边插上充电线可以了，是吧？能正常充电了，修好以后我们用胶水把这个盖子我们给他粘一下就可以了。

手机充电器快充的充电器出现了，这么多年还没有拆开看一下里面结构，今天突然收养，网上买了一个，刚刚收到，这是一个十八瓦的充电器， 两个接口，一个 a 口，一个 c 口，两个接口都可以支持三种电压规格，五伏就是常规的电压，九负和十二伏两种快充电压，最大输出功率是十八万， 里面有一张保修卡。外观没有什么可说的，长得非常像手机充电器， 两个接口，标准的 usb 的 a 口，还有一个 tfc， 这也不测试了，也不是什么测评视频，就直接拆开吧。这个充电器基本上都是超声波焊接的，想无损拆开还是不太容易的，所以得使用专用的工具啊，很巧啊，我这里还真有这个工具，一会试一下能不能无损拆开啊。专用工具就是好用啊，虽然 外壳稍微有一点点变形，但基本上是无损拆开的两部分啊，电源的输入单独的一部分，通过这两个同的触点和电路板，电路板的这个位置加在一起的。 充电器只需要改变上面这层外壳，就可以把上面的这个插头换成各种国家的不同规格，这样后面的这一部分模具是不需要改变的。 了解这个电源结构的同时，我们顺便来看一下他的工作过程。交流的电源输入是从这两个银角输入的，进来之后首先经过的是一个两安的慢断保险，经过保险之后再往后是一个整流桥，整流桥的型号 stbf 三零七是一个三安一千伏的整流桥，再往后会经过正面这两个电解电容，还有背面的这个电感构成的派情绿波电路进行绿波，这样脉动的直流电就会变成相对平滑的直流电。这两个电解电容的 品牌叫做风冰，经过了绿波之后的直流电就会进到这边的主控芯片中，由这个芯片来驱动主编压器进行工作。这个电源使用的主控方案是一个提升度非常高的芯片，这个品牌的缩写叫做 pi， 其中的这个 p 就是电源的意思，所以这个品牌是有非常多的电源芯片的。 sc 幺五四八 c， 这个芯片的风装非常的大，之 所以他的风装做的这么大，因为他的内部集成了初级和刺激的控制，所以要考虑高低压的隔离。首先他的内部集成了一个反击电源的控制器，并且是内部集成了开关管的， 所以这边的直流电会经过内部的开关管，经过内部开关的控制之后，又会变成高频的脉动直流电，用来驱动这个变压器电源的刺激输出之后首先经过整流，这两根线就是输出。这个电源使用的是同步整流的方案，有一颗貌似管进行整流，因为貌似管的内组可以 做的比较低，所以它的导通压降是比较小的，比常规的使用二极管进行整流，它的效率是要高一些的。这个整流的貌似管使用的是 zms 零九零 d， 是一个六十五伏十一安的长效运管，它的内组是九毫欧。同步整流的控制同样是集成在主控芯片里的，而且这个电源上是没有光偶部分的，并没有使用光偶， 所以他的电压采样的隔离部分同样也是集成在这个电源芯片里的，所以这个主攻方案基本上就是为手机充电器而设计的，他的最大输出功率是二十瓦，经过了同步整流之后，会经过这一颗固态的电容进行，绿坡品牌同样是封冰。 再来往后看这两个接口的控制部分，因为这个充电器上面是同时有两个接口的，并且每一种接口都是同时支持三种电压规格的，因为快充是需要协议识别的，在没有协议识别之前，他的默认输出电压都是五伏。 因为有两个接口，所以他就需要控制这两个接口的协议，一方面需要识别手机的协议输出对应的快充电压，另外一方面就是两个接口在同时使用的时候，如果两个协议不一样，或者是另外一个手机并不支持快充， 所以在两个借口同时使用的时候，他只能输出五伏的电压。他的控制芯片集成在了这个小板上面，这个芯片上面的私运是六六零六，他的完整型号是 fp 六六零六，这个芯片是一个一个 c 口一个 a 口，同时使用的协议控制芯片， 在这两个接口的附近这个位置还有这个位置，这是两个貌似管又来控制这两个接口的输出，使用的型号是 bsc 零五二 n 零三三十伏五十七安，这组也是非常小的 点二毫这边这个蓝色的是外电容跨接在冷地和热地之间的，使用的方案还是可以的，寄生度非常高的方案，这样可以省掉很多的外于原件，充电器的体积就可以做的相对小一点，这就这个手机充电器的内部结构，今天就这样吧。

收到一个客户寄过来坏的充电器，要拆解，看看做工就是它了，有一股烧焦的味道， 这就是他的主板，都烧黑了，听客户说一百多米 做工一般般，你们说呢？
