catia轴承画法
大家好，我是小阿，有同学向我咨询，像这样一个轴承压盖用卡七亚应该怎么绘制？ 通过观察我们发现轴承压盖的本体我们可以通过旋转的命令来达成。现在我们首先进入草图，绘制一下这个轴承压盖的大致形状。 接下来我们按照图纸的要求，将这个轴承压盖本体的草图进行约束，草图我们只绘制一半，绘制完成以后，我们退出草图，使用旋转的命令将这个草图旋转成一个实体。 接下来我们需要在这个本体上进行开孔选择，我们想要开孔的面，选择孔命令，点中编辑草图。接下来我们按 图纸的要求将圆心的点给他约束完全退出草图，我们在对话框里面将开孔的直径选择为十七， 这样一个开孔我们就绘制完成了。接下来我们使用圆周阵列的命令，将这个孔进行圆周阵列， 这里完成以后，我们选择这几个边，将它进行一个倒 c 角， c 角完成，这样我们一个轴承压盖 就绘制完成了。同学们你学会了吗？如果我的视频对大家学习卡其亚有所提升，麻烦大家点一下小红心，谢谢大家。
粉丝1.5万获赞6.9万
相关视频

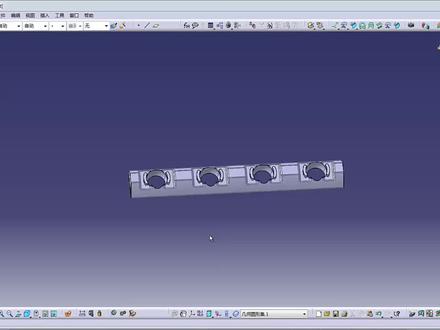

01:54查看AI文稿AI文稿大家好，我是小啊，今天我跟大家分享一下一个滚珠轴承做的一个建模。 第一步，我们就用草图绘制一个图式的这样一个梯形，对尺寸进行一个约束，约束完全以后，我们退出草图，使用拉伸图台的命令将这个草图拉伸成实体。 第二步，接下来我们要绘制这个凹槽的这个部分，我们进入草图绘制图式的这样一个图形，将这个图形我们按照一定的尺寸进行一个约束，约束完成以后，我们退出草图， 对之前绘制的尸体，我们使用凹槽的命令对这个尸体开一个凹槽。第三步，我们发现这里面这个图尸的位置是一 个球形，我们使用球形曲面的命令，选中我们这个坐标的作为球的中心，定义球形的半径是两毫米，这样这个球形我们就绘制完成了。第四步，接下来我们要对图师的这些直角边进行一个倒圆角， 圆角半径我们选择是零点二，我们使用这个球面去分割这个实体。最后我们进入导图绘制图式的图形， 并且按照图纸的要求将尺寸约束完全，使用拉伸凸台的命令，我们就得到了一侧的这样一个金的特征，然后我们再使用对称的命令，将这个金的特征对称，使用波尔操作里面联合修剪的命令，将这个金修剪 点到这个实体上，这样一个滚珠轴承座我们就绘制完成了。小伙伴们你们学会了吗？如果我的视频对大家学习卡七亚有所提升，麻烦大家点一下小红心，谢谢大家。
58产品设计小阿

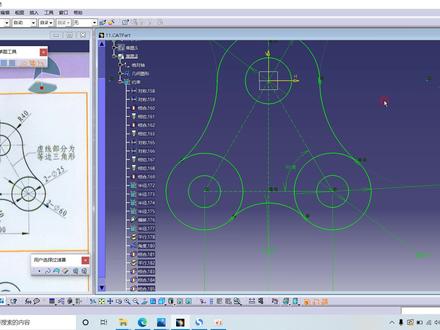

03:01查看AI文稿AI文稿好，我们继续了，陆陆续续的给大家讲一百个我们卡特尔的案例，我们先从草图来讲，后面呢我们会讲到实体曲面，好，我们呢来讲这么一个案例啊，这个草图到底该怎么去整这个呢？也是比较容易。好了，我们还是进入到这个 零部件模块，当然呢进入到这个创城市模块呢是一样的，这边呢我们来选这个草图，随便选一个，理论上讲得过分，当中得使用定位草图，定位草图的一些作用呢，非常明显，主要是便于我们后期的一些啊更新元素的替换，当然呢为了 这是基础模块吗？哈，我们这边来一看呢，这个还是个对称的，是吧？对称的话我们就画一半就行，这个是多少啊？这是九十啊，哎，不对，不好意思啊，这是二十， 我把这个呢往这边放一点，嗯，这是二十，然后呢这个还有一个圆啊，还有一个圆是多少呢？ 还有个圆应该是三十二，为什么是三十二啊？因为这个他俩的距离是六，那他的半径是十啊，十加十六等于十六，十六乘以二，他的直径呢肯定就是三十二啊，这是没有什么好说的。这个呢我们把它给进行一个对称， 然后呢这边进行一个约束啊，约束完之后大家可以看出来这颜色马上就变过来了，说明这边呢已经是全约束了。哎，这边呢还有一个是三十六半径， 半径是三十六，就意味着他直径是多少啊？直径就是七十七十二啊，直径是七十二， 那到目前为止呢，我们就可以进行一个随便画一个线，进行一个香，香和香气啊，说错了，香气， 然后呢我们就可以将多余的把它割掉。啊，多余的把它割掉，然后呢我们把这个对称一下， 把它呢也对称一下。哎，这个没选上啊，也对称一下。 好，然后呢我们就通过，当然了我们通过那个修剪的方式也可以，但是我个人呢喜欢用这个橡皮擦啊，用橡皮擦，当然橡皮擦可能慢一点啊，橡皮擦慢一点，但是我之前给大家讲到过，在工程当中决定我们速度的 永远不是你操作的一些什么快捷键的手法，永远不是这些东西，永远是思路的问题，永远是思路的问题，永远是思路的问题。 好，这个都把它割掉了，割掉完之后这个也得把它割掉一下，是吧？啊，那到目前为止呢，我们这个这个草图呢就做出来了啊，还是比较容易的。嗯，好，那关于我们这个案例呢，就讲到这里，谢谢大家，谢谢观看，点赞关注。
