海康威视监控键盘配置电视墙
有朋友询问电视墙是怎样搭建而成的？这是一个电视墙，有九块大屏组成，中间那块屏那设置的是轮巡的，在他的机柜里面塞了很多的设备。 底下的这个大家伙呢，是一个中心服务器，上面安装了海康的九七六软件，并且联网到了教委。他的上面放了一个瓷砖阵列，里面装的都是硬盘用来存储的。旁边呢是一个交换机， 这个核心的交换机承接了各路的设备。在另一端的机柜里面呢，也放了很多的设备。最上面的呢是一个解码器， 那九块大屏呢，都连接着这个解码器。通过他呢，可以把各路的图像切到这个大电视墙上面。在前面操作台这边呢，放着一台 电脑，海康九千六的客户端呢，便在这条电脑上装着。桌面上的这个小日头呢，便是他的一个综合控制中心。打开界面，输入密码，我们便可以登录他的系统里面了。 在它里面呢，我们可以预览图像，查看回放，以及呢把这些图像画面呢，切到前面的那个电视墙上面。 像这种电视墙呢，一般都是大型的企业或者政府单位所做的，毕竟做这一套东西动辄就是几十万或者上百万。对于海康这个设备用于教育，有他的一个平台软件，在交通方面，在城市化建设方面，你知道他的平台软件是什么吗？
粉丝4.1万获赞29.7万
相关视频

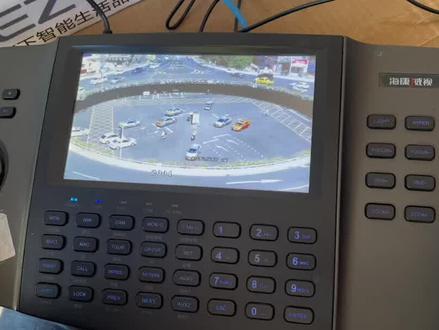

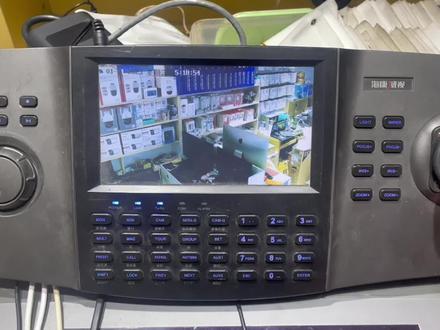

05:12查看AI文稿AI文稿四点零的一个幺二零键盘，然后我们首先在键盘呃系统管理像设置这边设置好 ip 地址，然后我们键盘操作 登进去，然后在设备管理这边我们要事先添加好六九解码器， 添加的时候输入他的名称自定义，然后 ip 地址端口，然后用户名密码验证码，可以不用输验证码跳过，然后是确定 添加完以后我们退出来，然后按一，然后按五，这个代表我们可以识别到这个书，这个六解码器当前的电子墙布局。 呃，四点零的幺零键盘，引入一个区域管理这个一个概念，我们在这个地方，比如这边已经设置了一个三字塔了， 这边已经事先建好了一个区域，三行三列的，然后我们配置这里可以看到我现在已经关联的，比如说一一二行我已经关联了，二十二地方已经关联出出口，然后我再关联一些，呃，这是两百五， 然后 sdmi 六， 然后我再新建一个区域，比如说是二，然后骑士坐标 四，第四行第四列，中指坐标第四行第四列，对方我们写第四行第一列啊，这样好看一点， 然后我们可以看一下这边配置，这样可以看到四行四行第一列什么都没有，我这边关联一个 hdm 八十吧， 这样我们退出来，在最外面我看一我，我看到我当前的布局是按照我的区域来划分的，上面是三行三列，下面是四行一列，我退出来，然后我按一个区域的话，比如说一 reagan， 这是我刚才设的区域，一，他是三行三列的这出来，然后二 reagan， 这是四行一列的，现在我们刚才区域的来划分，习惯性，我们按一，我， 然后看到这是已经关联好输入口，然后我们在这边要把我们的监控点拖上去，监控点怎么看呢？就我们事先在设置管理添加好事，添加好监控点以后，在通道管理这边可以看到我们这么多监控点，然后他的 id 在这里， 阿姨在这里，我们再回到那个电墙界面，然后在这边输入一个五 开门，这边呢我已经把我的监控点上墙了，然后这个 m e， m e 是代表的是我这个窗口的 vip 号是一，然后这边可以点击这个窗口里面，然后出入六看吧，然后会把这会把我需要的情况就往上拖，比如说八看嘛，这就是操作一个上墙啊，上墙以后我们在这边可以对他进行摇杆操作， 你再返回一下，这样退出来就可以看到我们现在的还是这项布局。这个窗口还是一，这样就是简单的切换监控点上墙， 然后就是看这个切换场景啊，我们还是一，我回到那个刚才那个场景，按照那个电影墙界面啊， 有点反光，然后就选中这个窗口，然后点击右上角的这个标志， 可以看到当前的场景列表，我们点击场景场景一，然后点击切换，切换完以后他的画面是他的画面是两个窗口，然后点击 选中这个窗口，然后点击场景，我们点击场场景色 啊，是一个全屏的双口，你也可以，我们也可以直接按键啊，比如说是一 选中窗口啊，选中这个窗口看到没有？我提示你没有选中窗口，你选择一， 他接到场景一，然后你再输入一个二，他接到场景二，这样是一个最基本的一个场景操作，记得点赞关注哦！
194新疆弱电热兄弟

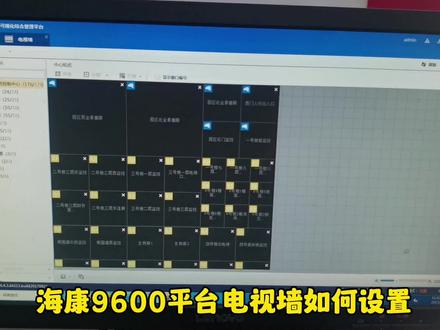

01:44查看AI文稿AI文稿海康九六零零平台电视墙如何设置？打开配置电视墙按钮，新建大屏，根据大屏数选择匹配的行数和列数，根据实际修改大屏布局，合并或拆分窗口， 拖动左侧解码器到对应大屏，建立二点关联。大屏布局如何设置？窗口分割，分割一个窗口、一画面、四画面、九画面等等画面拼接功能，多个窗口拼接成一个， 同时还支持画面的开窗和慢摇。预览轮巡设置，增加轮巡输入轮巡名称，设置轮巡时间间隔， 选择索要轮巡的窗户，增加轮巡的监控， 设置轮寻的主马牛还是子马牛，也可以对左边的资源窗口的监控点进行操作， 拖入相应窗口。预览上墙画面即可实时显示，也可以回放上墙，对图像进行回放， 还有告警上墙、本地桌面上墙等一组电视墙预案，包含这些状态的组合，可以很灵活方便直观的显示出来， 便于日常使用。
114郑州睿之晖弱电工程

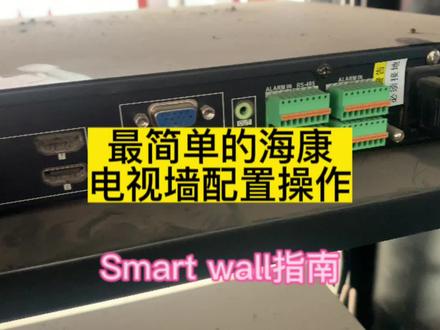

03:24查看AI文稿AI文稿看看新款的海康电视墙软件是咋配置，客户说有两块电视墙没信号了，单独试了一下，电视没问题，那就是解码器问题，这是一个八路的解码器，前面网口连接交换机，后面的六根 ht em 线分别接墙上六台电视。托普很简单， 调换顺序后发现线也没问题，那就得重新配置一下解码器了。我们把笔记本截入监控网络，先去海康的官网下载个电视墙工具，现在都是新版的电视墙软件了，原来的找不到了， 下载之后直接安装，这里就不讲了，下一步下一步就行。装完之后桌面会出现三个图标，服务器会自动启动，不用管，我们必须先点网页快 快捷方式配置密码，输入后直接登录进来，在这里可以添加解码器和电视墙，我们点下解码器下面的添加，搜索到解码器， 我们勾选输入解码器的账号密码，然后点添加就行了。解码设备下面会出现设备，点一下可以看到接口，下面我们再添加电视墙，这里就是要对应你挂的电视，我们是两行三列的，输入完添加就行了。我们把电视墙展开看看， 再把解码器也展开，把鼠标放到左边的 hdmi 信号源上，拖到右边对应的屏幕上，以此类推，六个全部拖过去。完成后我们看下面的编码设备，在这里我们可以添加摄像头和录像机过来管理，也 可以用客户端添加，这回我们用客户端添加。关闭网页，打开客户端，服务器地址改成幺二七点零点零点幺，输入刚才网页设置的那个账号密码登录，记住不是解码器的， 就是这个软件的。进入客户端这里可以看到我们刚才关联好的电视墙，我们点击展开到这，我们就可以把左边的网络员拖到右边的框上进行上墙。我们点上面主页， 然后点设备管理到这个画面后是不是和网页那个差不多。在这我们也可以添加解码器和电视墙。添过了解码器，所以这回我们只添摄像头，我们点添加，输入摄像头的 ip 地址和名称，它有障 号和密码后，点添加或添加并继续都行，以此类推。添加所有要上墙的设备，我们回到电视墙界面进行上墙，但是网络原理啥也没有啊，特别注意，一定要点一下这个下载资源才行。 再回到网络园这里看下是不是有了。把信号园拖到右边的叶一个框里就完成解码了，当然 这个大画面也可以分解成很多，小画面也是一样的拖动方法。点一下这里的回显可以看到实时画面。添加摄像头比较麻烦，我们可以直接添加录像机， 这样网络员会看到录像机下所有摄像头。最后我们把画面分割好之后，一个一个拖过去就完成了，是不是很简单？好了，今天工作又完成了。
1129秦皇岛弱电郝哥
01:11

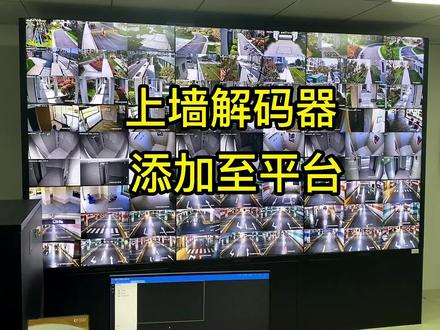

02:00查看AI文稿AI文稿海康上墙解码器添加平台配置步骤，我这里呢使用海康智慧平台演示，这个平台其实就是 ic 的阉割板，除了颜色 logo 和 ic 不同，功能稍微差一点，其他都是相同的。海康不管是八几零零平台或者说智慧社区 ic， 这些 添加电视墙操作步骤都是一样的。首先我们进入客户端里的电视墙，点击这里的资源管理，点击添加电视墙，这里按照你屏幕的拼接方式设置规格，我这里是三乘三的电视墙，那么我拖一个三乘三的框， 破洞后保存就会出现这九个框。然后再点击添加解码设备，这里输入解码器的 ip 地址、账号和密码，陷入默认，点击保存。添加完成后，这里会有你解码设备下面的所有输出端口，我们将这些输出端口按照顺序拖动 送到右边框内即可。拖好之后，这里会提示你绑定的所有输出端口，现在已经添加完成了。返回上墙控制单个屏幕分割多画面，将监控点位拖动至屏幕内，就可以实现监控上墙了。如果需要设置轮巡的话， 在场景管理里面点击这个选项添加轮讯就可以了。这边每个解码器性能不一样，解码能力也不同， 你拖动的监控数量太多，他可能会提示资源不足。这种情况下我们可以使用指马流上墙，如果你添加轮巡时发现个数达到上限，那么我们也可以去运管平台修改一下。进入运管平台，点击系统维护服务参数配置，这里我们在右上角搜索电视墙， 打开后，这里有强制指马流默认是否我这里开启了，下面是强制指，马流分 分割数，意思就是你分割数量超过这个数字的时候，他上墙就会使用强制芝麻瘤，默认是十六，我这里修改成了四。我记得当时测试的时候，这个好像是针对单块屏幕的，单块屏幕超过四个画面， 那么他就会用强制指码流，下面还有最大人群数量等其他信息，其他信息非必要尽量不要去修改它。
2690嘉兴益安安防(弱电阿K）

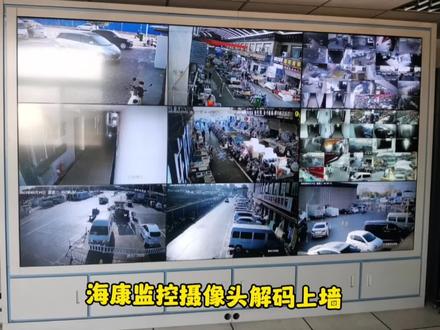

02:02查看AI文稿AI文稿海康威视摄像头解码上墙如何操作？安装海康威视四千两百软件，二点零的版本，三点零的版本，去除了拼接屏解码上墙插件，软件安装方法很简单，我就不一一表述了。安装完成后运行程序， 程序有点费，电脑配置要稍微好些， 不然加载有点慢，等的花也凋谢了。创建管理员账号和密码， 电脑摄像头和解码器要求在一个网段内刷新在线设备，找到解码器添加或者直接添加设备名称、解码器 ip 地址，输入解码器，激活用户名和密码，点 击保存。同样的方法，添加摄像头， 点击控制面板，添加电视墙，点击右上角，进入配置界面，点击左上角的加，添加电视墙名称，几行几列以及显示比例， 根据项目拼接屏数据设置合适的参数，将解码器的解码卡依次拖入电视墙，这样解码器才能在相应的显示屏上解码。 返回操作界面，将相应的监控画面拖入相应的位置， 单个显示器还可以再进行分割， 比如在分割成四画面等等，当然几块大屏幕也可以显示一个画面， 解码上墙比较灵活，显示效果很直观。解码上墙也是一个安防弱电人必备的技能。谢谢观看，关注小编，了解更多安防弱电知识。
1188郑州睿之晖弱电工程
03:03查看AI文稿AI文稿康康老师想要实现电视墙预览上墙，应该怎么配置呢？我们可以通过添加电视墙和解码设备来实现。今天我将通过电视墙的预览上墙、报警、联动回放、上墙 轮巡等操作来带大家了解电视墙模块。首先进入客户端，选择电视墙模块，选择资源管理菜单，点击添加电视墙，根据现场需求选择对应的参数和规格，选择完之后点击确定提示，添加电视墙成功。 选择新创建的电视墙，点击添加解码设备，输入 ip 地址和密码，点击保存提示，添加成功。将左边的解码设备拖到对应的窗口进行关联， 全部关联后，然后进入左边上墙控制菜单，根据现场需求将想要预览的点位拖入电视墙窗口，提示上墙，成功就实现了电视墙上墙预览配置。第二部分讲解报警联动上墙首先进入平台门户首页，选择系统管理页面， 选择综合管控，点击事件联动的规则配置，点击添加。创建新的规则， 从自定义开始添加。选择指定区域，指定监控点，视频上电视墙持续多少秒？指定时间段为全天候模板指定区域，根据现场需求选择区域， 选择触发报警事件的类型，指定监控点为事件自身监控点，对应电视墙， 持续三十秒。规则名称可以根据现场去配置保存规则，注意事件等级为低。进入客户端的电视墙模块，选择场景管理菜单， 选择对应的场景，然后选中窗口，之后右键设为报警窗口，注意等级要与平台设置的一致。出现报警标志为设置成功，当出现报警时，会将报警点位画面显示在该窗口，点击保存 就完成报警联动的所有配置了。接下来我们学习回放上墙，进入客户端，选择电视墙，选择场景管理菜单，点击创建场景， 根据现场自定义场景名字保存场景，选择我们刚刚创建的场景，点击监控点关联，根据现场需求将对 对应点位拖动上墙保存。进入上墙控制，选择场景资源，点击刚刚创建的场景右键窗口， 点击显示回放画面，确定就可以进行回放上墙，前提是点位配置了录像计划。以上就是今天的电视墙预览报警联动回放的上墙配置了， 你学会了吗？电视墙轮巡桌面上墙键盘控制部分，下节课继续配置，拜拜！
274广州海康威视经销

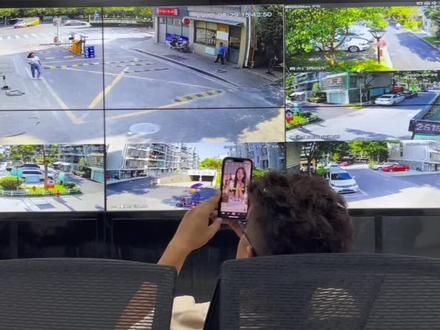

00:49查看AI文稿AI文稿像这种高大上的监控电视墙，他是如何实现的？大部分都是靠的这个玩意啊。这个东西叫解码器，很多人可能听过，但是不一定用过，一般项目上只要有电视墙的，基本上就绕不开解码器这个设备。像这里一共六块显示屏，我们常人的理解，六块屏肯定可以接六台电脑，但是如果说你有了解码器以后，我 可以把六块显示屏全部接到解码器上，这样子的话，六块屏就可以显示一个画面，当然还可以随着你的性子拼接每一块屏幕。 最牛的肯定还是他超强的解码能力啊，像我手上这台，他最高可以解码两千四百万像素的摄像头，这个是一般硬盘录像机无法避 你的。虽然这个东西是个好东西啊，但是价格太贵，一般安装几十个监控的完全没必要用这种东西。但是如果说你和你老表关系好，也是可以装的，就像我这里一共安装了十几个监控，我老表他一定要体验大屏的魅力，没办法，只能满足他。
4588湖州卡诺监控安防

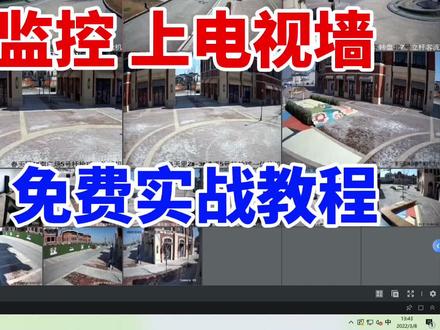

04:48查看AI文稿AI文稿有位粉丝装的是海康威斯的监控，那么有录像机本地呢，是可以看的，但是他有个需求，就是在异地， 也就是另外一个地方想上电视墙，那么另外一个地方想远程访问到这个本地的监控，进行一个远程上电视墙，就需要用到一个公务 ip， 还有在路由器上做端口音色。那么今天分享给大家我是如何实现的？ 我先用 todicc 远程控制他的电脑，大家如果要买 todic 会员的话，输入网管世界可以打骨折哦。 进入电脑后，我选择一个高清模式，然后全屏，这样的话操作就非常方便。然后我们开始运行输入 ip 卡飞格，检查一下他的 ip 配置，发现他用了好多 i ip， 那这不重要，我们只要知道网 vip 就行了。然后登录这个路由器， 首先进入路由器的兰口设置，查看他的兰口 ip 配置，发现他只有一个网段， 然后我们登录这个监控录像机的内网 ip， 呃，确保在内网是能打开的，因为做单口映射的话，这是前提要求。 然后我们进入配置，有一个网络配置，这边查看他的这个 ip 信息， 还有一个端口信息，这边他用到了八零和八千两个端口，到时候我们要用到。然后呢再到路由器这边，我们看一下他的上网配置，可以看到他有公网 ap 啊，这个也是必须要有的，我们再找到高级功能，有个单口映射， 这里需要添加端口映射的参数，那么大家有需要的话可以收藏一下。 这边首先填的是八幺，就是外网的八幺端口，应收到内网这个录像机的八零端口，那么内网 ip 的话，就是内个录像机的内网 ip 地址，内网端口就是八零，我们点确定 做好以后，我们就可以在外面用公网 ip 冒号八幺这个端口去远程访问这个录像机了。呃，这个就是公网 ip 冒号八幺啊，相当于我外面就可以直接访， 忘了，那么能打开，说明我这个单口音色制作也成功了，我们再登录看一下， 那么这个是通过网页方式进行的访问，那么要上电视墙的话，如果是多地要互联， 那么就需要用到海康卫视的四二零零这个客户端了，那么这个客户端用到的是八圈端口，所以说我们还要到路由器端口音色这边添加八圈端口的端口音色， 那么就是外部端口就是八千，然后内部 ip 也就是录像机的 ip 端口也是填八千，然后确定 配置好以后，我们通过电脑上这个客户端进行一个远程访问，我们 当前看到的这个画面是他用局网 ip 进行访问的，那么如果要在异地上电视墙的话，就需要用到公网 ip 啦，上面要写个名字，这边随便填，无所谓的， 下面地址就是填入你的公共 ip 地址，然后下面就是八千这个单口号，然后账号密码填好，我们点确定， 可以看到这边已经连接成功了，状态是在线的，下面一个是内网的上面一个是通过公安 ip 访问的， 说明设置已经成功了，那么我们现在打开看一下，通过这个跟我 ip 连接的这些摄像头， 我们连线打开，先一个一个看好了，确定可以打开的，然后我们全部打开 好了，这个时候已经全部显示了，这只是其中一个地方，那么其他还有很多地方，我们可以把这个屏幕加多，然后把其他的也用这种方法加上去， 然后全屏，这样的话多地的这个结构可以统一全部到这里显示了，那么你学会了吗？好了，本期的视频就分享到这里结束了，我们下期再见。
1.2万网管世界

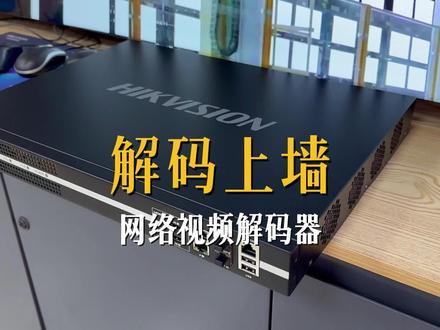

00:40查看AI文稿AI文稿单录的视频图像可用四块屏拼接出来，也可以自定义每块屏的画面分割数量。这台设备就是海康卫视的网络解码器，主要就是用于监控视频上墙的场景，一般都是比较大的弱电项目使用。演示的这台是四路解码器，也就是可以接四块屏，每个屏的监控数量都可以独立设置， 也可以多画面轮巡展示设备。最大减码清晰度是三千两百万像素像素，介入越低，可减码的度数就越多。除了海康的室友协议减码外，也支持安徽府标准协议和国标二八幺八幺协议的减码。监控要上拼接屏的，他就是标配。那我花几十块钱配个这玩意，他不香吗？
216春城老廖-海康威视代理
01:03查看AI文稿AI文稿有好多粉丝留言说解码器怎么上墙，今天就来看看吧。电视墙软件，添加好解码器和监控画面设备之后，电视墙界面修改，电视墙关联好输出口，然后分别拖动点位上墙就可以了。 六九，解码器一个显示器怎么解更多画面你知道吗？已经解码一个画面之后进入电视墙，点击窗口界面选中求画面分割，拖动剩余画面补全，这样就分割好了。 多画面解码都用主马流，你可能没用自动取子马流的方法。六九、解码器 ip 访问配置解码配置马流配置勾选自动切换主子马流，返回电视墙，关闭所有画面， 回到四二零零电视墙软件重新解码和分割操作。六九，解码器仅支持九画面以上自动切换，如此麻流，关注我，你一定用得到！
197天际流星

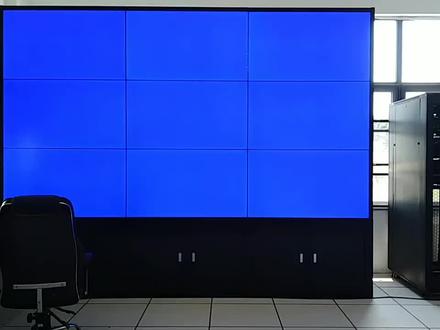

02:04查看AI文稿AI文稿大家好，今天给你们分享一下海航睫毛器怎么样安装调试。这里是一台沙尘上的电视墙，我们现场用了一台磁路的睫毛器，我们焊一下接线， 分别把电视机的移到九号线对应睫毛，记得移到结果上面，把设备通电就可以了。 我们在电脑上面安装对应的四二零零电视讲客户端，打开客户端软件，在设备管理这里，在线设备找到简买，记得 ip 地址二四六，型号是六九幺零， 添加即客户单，输入用户名密码添加 电视墙，这里点击修改电视墙 规格，输入三乘三，点击修改在左侧列表，这里 hd 卖一到 hd 卖九，分别对应右手边，这里九个窗口 hdm 一拿到一口，一窗口 agdm 二二窗口 agdm 三三窗口分别对应 就可以了，我们测试一下。
1007弱电监控安装维修
00:26查看AI文稿AI文稿二零零电视强客户短，先关联个输出口，然后关联个监控点， 选择关联好监控点的窗口进行画面调整，直到覆盖需要拼接的窗口，给大家放大再看一遍操作。
34♚

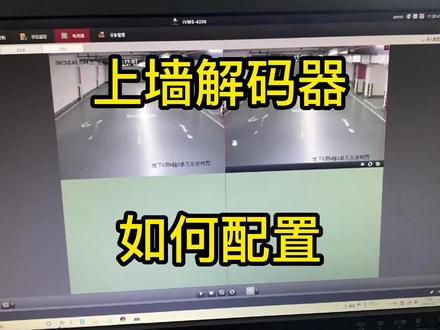

00:59查看AI文稿AI文稿海康上墙解码器如何配置？各平台的添加方式会有不同，配置方式都是相同的。首先打开客户端软件，我这里是四二零零客户端，进入设备管理， 点击右上角添加，这里输入解码器的名称、 ip 地址、用户名和密码，填完之后点击添加，添加后显示在线状态。我们进入控制面板，点击电视墙，点击右上角的配置界面， 点击这个加号，我们选择自己的电视墙大小，我这里是四个电视机二乘二的，那么拖一个二乘二的框，然后将左侧解码器的输出端口拖入对应的电视墙内， 完成后返回操作界面，这个时候你可以把左边的监控点位拖入电视墙内，这里拖入什么，电视墙上就显示什么，左下角选项是分割，可以把一个画面分成多个画面。
2139嘉兴益安安防(弱电阿K）
00:27
00:58查看AI文稿AI文稿电视墙客户端应该如何同步录像机本地已经修改好的通道名称呢？教你三秒搞定！进入四二零零电视墙客户端，移动到左边网络信号研磨，快点开录像机文件夹分组， 选择单个监控点，点击修改。这边可以修改单个通道的名称，但是不会同步到本地。如果需要同步录像机本地修改好的通道名称，需要选择录像机的整个文件夹，分钟点击修改， 全程选中所有通道一起更新，点击更新，这不就通不过来了吗？ 还想知道哪些知识点？评论区告诉我们，关注我，你一定用的到！
