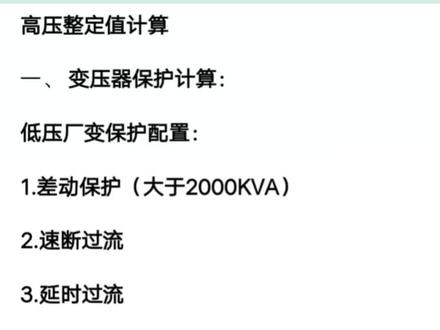

高压整定值速断电流怎么计算
本节知识点分享关于变压器的保护整定计算相关内容的简单介绍。 例如有一台三十五变十点五千伏的变压器，容量是两千五百千伏安，采用的是 yd 幺幺的连接组别的变压器。已知变压器十千伏母线的最大三相短路电流一点四千安，最小短路电流一点三千安。 三十五千伏母线的最小三厢短路电流一点二五千安。保护采用两厢两继电器接线，接线系数选择 k 等于一的接线方式，以提高保护装置的灵敏度和可靠性。电流 互感器变比为一百比五，变比为二十。已知变电锁十千伏的出现过电流保护动作时间为一秒。要求该变压器装设定实现过电流保护和电流四段保护。这两种保护一般可以满足保护的需要，并且这两种保护方式可以相互配合。 同时按照上级保护先于下级保护整定的原则，可以同时切除一个供电区域内的故障，使停电范围尽量缩小，减少对用户的影响。 首先来看第一个定时线过电流保护的相关计算整定它的动作电流整定。这里采用 d l 型继电器，可靠系数取值为一点二，接线系数取一，它的返回系数一般要求取零点八五。互感器的变比为二十，过复合系数取值在一点五到三左右， 这里他的值为二。再一个是他的高压测的额定电流，通过计算可知他的动作电流整定为五点八安。选 dl 一零型电流继电器，线圈并联，这里动作电流整定为路安。那么根据选定的整定电流路安 则计算保护一次测动作电流一百二十安，那么他的动作时间整定为一加零点五，等于一点五秒。这个一就是变电锁十千伏的出现过。电流保护动作时间为一秒，这里需要与他的保护动作实现相配合，所以需要一个动作时间差，一般取为零点五秒。 然后是他的灵敏度较验，依据相关规定，他的灵敏度系数要求大于一点五。这个保护装置的灵敏度系数，他是按电力系统最小运行方式下，低压侧两厢短路时留过高压侧，也就是保护 安装处的短路电流检验，通过计算它的灵敏度为一点五四，所以它是满足要求的。 最后一个是它的电流速断保护的简单计算。第一个它的动作电流整定在采用 d l 型继电器用于电流速断保护时，那么它的可靠系数可以取一点三。 电流四段保护应躲过低压测短路时流过保护装置的最大短路电流，这里电压器低压测十千伏母线的最大三相短路电流为一点四千安，该只需要算到高压测，也就是流过高压测保护安装处的电流， 这里需要计算变压器的变比值。最后通过计算为二十五点八安。选用 d l 五零型电流继电器线圈串联，那么该动作电流整定为二十五安。这个值是根据系统 的最大运行方式来确定的，同时也为了考虑系统的最小运行方式和保护装置的灵敏度与可靠性，所以他的保护一次次动作电流就为五百安。那么速断保护他的动作时间整定。一般来说，速断保护的动作时间 应该尽可能短，以便快速切断故障电路。所以变压器电流速断保护作为变压器主保护，该动作时间为零秒。 第三是他的灵敏度较严。电流速断保护的灵敏系数是按系统最小运行方式下，保护装置安装出两厢短路电流较严，一般要求是大于二。所以通过计算可知，该变压器电流保护灵敏度满足要求。 以上内容变压器的机电保护基本计算整定介绍，内容介绍到此结束，仅供学习参考。
粉丝3.1万获赞11.2万
相关视频
02:30查看AI文稿AI文稿框架断路器的长延时、短延时、顺时三段怎么整定？今天咱们以一千千伏安变压器为例，手把手带你算一遍，看完你自己就能设。 先算基础数据，一千千伏安变压器，低压侧四百伏，额定电流等于容量除以根号三乘电压一千除以一点七三，二乘零点四，约一千四百四十三安。 阻抗电压按百分之六算，避压测预期短路电流约一千四百四十三，除以百分之六，大约二十四千安。这两个数记牢，后面整定全靠它们。第一段长延时保护，代号 l， 它是管过载的，特性是反时限，电流越大跳得越快。 整定电流一般取变压器额定电流的一倍左右，一千四百四十三安可以圆整设到一千四百四十安或一千五百安，动作时间在一点五倍整定电流下，通常设十五到三十秒。这个延时就是为了躲过正常的负荷波动，不让断路器动不动就跳。 第二段短延时保护，代号 s， 它是管中等短路的后备保护，当下级开关没切断故障时，它才动作 整定电流，取长延时整定值的三到五倍。比如长延时设了一千五百安，短延时就设四千五百到七千五百安， 动作时间必须与下级断路器配合，通常设零点二到零点四秒，保证下级开关先跳，它在兜底。这个延时是选择性的灵魂设成零秒的话，一有故障总开关先跳，全场停电直接失去上下级配合。 第三段瞬时保护，代号 i， 它是管大短路的，电流门槛最高，动作时间零秒毫秒即出口。整定电流取长延时整定值的八到十倍，一千五百安的八倍是一万两千安，十倍是一万五千安。 说这么高是为了躲过变压器合闸时的力磁涌流和电机启动冲击，防止误跳。同时这个值必须小于系统最小短路电流，确保真正短路时能可靠动作。 三段配合的逻辑是，电流稍微超了长延时限界时几十秒跳，电流大到短延时门槛，等零点几秒跳，电流直接飙到瞬时门槛零秒立刻跳，三道防线层层递进，保护配合不越级。 最后总结，一千千伏安变压器低压侧额定电流一千四百四十三安，长延时设一倍，短延时设三到五倍延时零二到零点四秒，顺时设八到十倍零秒。按这个逻辑，套上下级不打架。
677变压器定制—内蒙东方
00:25

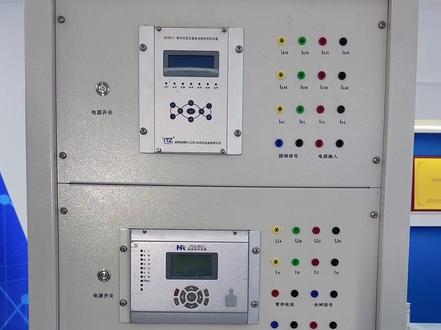

00:57查看AI文稿AI文稿危机保护三段电流定值怎么快速整定？今天大白话一次性讲完。一段是电流速断，按二次额定电流四至七倍设定，无延时动作时间，零秒二段为限时过流，取额定电流一点三至一点五倍，延时零点二至零点五秒三段作为过载保护 系数，取一点一至一点三倍长，延时十至十五秒。这些都是供电局给出的经验系数，只能临时参考，必须结合现场工况调整。 举个实例，十千伏一千千伏安变压器电流互感器变比七十五比五变比十五高压一次额定电流一千除以十除以一点七三二等于五十七点七安。二次电流五十七点七除以十五等于三点八四安 速断，三点八四乘以五等于十九点二安零秒跳闸限时过流三点八四乘以一点五等于五点八安，延时零点二秒，过载三点八四乘以一点三等于五安，延时十秒。点赞、关注、收藏，持续分享电力干货！
203武汉特高压
00:26查看AI文稿AI文稿很宝贵的微机保护定值你会计算吗？比如一千两百五的变压器，电流互感器变比一百比五， 一百除以五等于二十，用一千两百五除以十千伏，再除以一点七三二再除以二十，再乘以点二倍，等于四点三，过流调到四点三，速断是过流的三倍，速断调到二十五点八。安。你明白了吗？全靠电力，电力十足。我是小戴。
04:27查看AI文稿AI文稿是保护，过流一段就是速断保护，一般速断保护取二次侧额定电流四到七倍，时间零秒。过流二段也就是限时过流保护一般取一点三到一点五倍，时间零点二到零点五秒。 过流三段就是过负荷保护，一般取一点一到一点三倍，时间十到十五秒。 当然这些倍数有的是供电公司给我们的，这些倍数仅供参考，在实际应用中要考虑本单位的实际情况而定。例如，十千伏变压器容量一千千伏安，电流互感器变比选七十五比五倍率十五倍。 高压侧一次额定电流一千除以十除以一点七三二等于五十七点七安。高压侧二次额定电流五十七点七除以十五等于三点八四安。速断定值三点八四乘以五倍，等于十九点二安，时间零秒。 限时过流定值三点八四乘以一点五倍等于五点八安，时间零点二秒。过负荷定值三点八四乘以一点三倍，等于五安，时间十秒。我就是从这本书学习的。机电保护里面有保护配置及其整定计算方法，速断保护并实现过流保护、 过复合保护里面有详细的讲解，我们看一下目录机电保护整定计算流程。机电保护整定计算原则，整定系数选择。变压器保护整定计算。 高压快线保护整定计算。高压电机保护整定计算。低压配电机电保护整定计算。这本书电力系统机电保护下方有链接， 变压器炸了可以再换，开关废了可以再买。但控制室里那套整定计算单上有一行小小的数字，它要是写错了，故障来了，保护就是个摆设， 灭掉的可是一整片变电站。今天咱们就聊聊三十五千伏及以下系统定值到底怎么算怎么管。咱们先看三十五千伏的主变保护。主变保护分好几块，非电量保护，比如重瓦斯、轻瓦斯、 重瓦斯动作直接跳两侧开关。差动保护，专门对付变压器内部故障。今天重点聊聊后背保护。高后背保护范围，从高压侧 ct 一 直到低压侧母线电流定值怎么给 按躲过主变负荷电流整定大概一点二到一点六倍额动电流时间分几个阶梯？注意，高后背一般不带方向，但必须经负压闭锁。 负压怎么取？取高低压侧并连启动，这样任何一侧电压低了，都能开放保护。万一 p t 断线呢？这是个问题。 p t 断线，电压没了，负压闭锁会误开放，这时候必须马上退出电压压板，否则负荷电流一大，保护就误动。低后背也一样。 保护范围从低压侧 ct 伸到出线的一部分，定值分三段，一段按母线故障有足够灵敏度整定，二段按躲负荷电流整定。 时间配合。这里有讲究，有分段开关的，一实线跳分段，二实线跳本侧，三实线跳两侧，没分段开关的取消一实线，直接跳本侧或两侧，同样经负压闭锁，不带方向， p t 断线照样得退电压压板。接下来线路保护， 三十五千伏线路一般配三段式过流，一段是速段，按躲过线路末端故障整定。二段是定时线过流，作为本线路的远后备，也是下一级线路的远后备。 保护范围，本线路全长加下一级线路全长，电流怎么定？要躲最大负荷电流，要跟上一级配合，还要保证下一级线路末端有一点二以上的灵敏度。时间怎么定？记住 阶梯形实现特性，上一级的时间至少比下一级大一个级差，通常零点三秒这样。一级一级往后排三段是过负荷，告警不跳闸，只发信号提醒你线路过匝了。那重合闸呢？ 咱们常听到减无压、减铜漆，减无压是线路从有压变无压，电压降到百分之三十以下，说明对策，确实跳开了，这时候重合不会撞车。 减铜七是线路和母线都有压，角度差小于三十度，说明两侧系统还同步，重合上去不会冲击。还有不减方式，线路没装 p t 的， 只能用这种方式。
111嘉辉-百货超市
00:07查看AI文稿AI文稿一千千伏安变压器的速断过流过负荷怎么算？今天一步到位，两张图直接给你算清楚。
135电气大侠
00:53查看AI文稿AI文稿你知道吧，变压器保护定值选错了，该跳不跳容易烧变压器不该跳的时候瞎跳，保证不了生产。以我身后这台两千千伏安的变压器为例，手把手算给你看。第一步，额定电流，高压侧十千伏，额定电流等于两千，除以十，再除 以一点七三二，等于一百一十五点五安。低压侧零点四千伏两千，除以零点四，再除以一点七三二，等于 两千八百八十七安。第二步，定速断保护，额定电流六到八倍一百一十五点五乘以八等于九百二十四安，依次和速断设置为九百二十四安。第三步，定过流保护，按照额定电流一点三到一点五倍一百一十五点五乘以一点五等于一百七十三， 时间设置零点三到零点五。第四步，定过负荷，按额定电流的一点二倍一百一十五点五乘以一点二，等于一百三十九安，时间设置五到九秒。发信号，不跳闸，高低压侧同理，低压侧电流按比例折算。

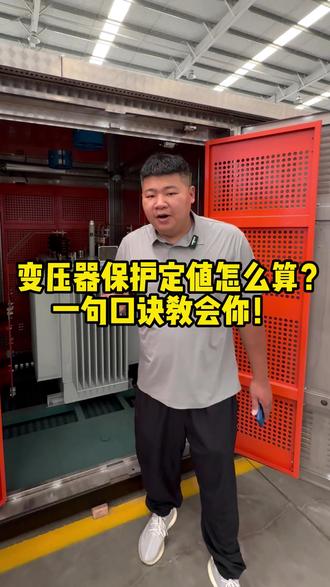

00:35查看AI文稿AI文稿两千千伏安的变压器保护定值怎么算？送你一句口诀，额定电流算出来，速断六八倍，或流一点五，或窄一点二。额定电流算出来，高压十千伏特容量两千，除以十，除以一点七，三二等于一点一百五十五点五，这就是基本速断六八倍。一百一十五点五乘以六到八倍，去一百 七十三安设延时零点三秒，避开启动永流过载一点二，一百一十五点五乘以一点二，等于一百三十九安延时五到九秒，只发信号不跳闸。低压侧电流两千八百八十七，定值按比例放大口诀记仇，手把手教你定值，不会跑偏。
229创联汇通电气

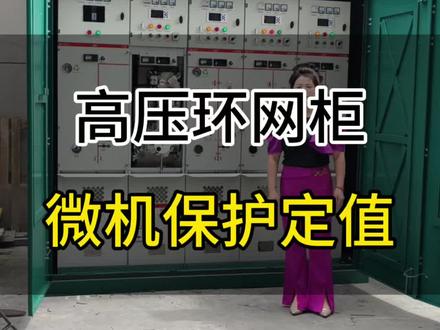

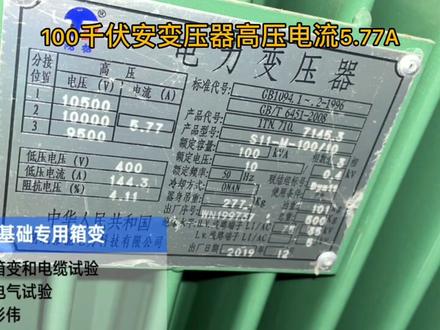

00:43查看AI文稿AI文稿一百千伏安变压器高压电流五点七七 a 上级环网柜互感器四百比五，四百比五倍率就是八十倍定值单变比值不对啊，有提示核对变比，计算合适的定值电流除以变比二次额定电流零点零七二 a 电流速断，躲过变压器和闸永流，这里定的七倍零点五 a 速断时间零秒， 限时过流，保护并变压气额定电流的一点五倍限时时间零点四秒。
1776湖北高电
01:48查看AI文稿AI文稿今天我们讲解第二十六题，低压线路的控制，某线路的断路器的电磁脱扣整定电流为一千六百安， 该线路末端单向接地短路电流不应小于多少安。注意，我们的电磁脱扣它是起什么作用呢？ 在断路器里边，电磁脱扣器起的是短路保护作用 啊，就是线路当中短路的话，他出现的电流很大，那么电流大的话呢，这个电磁脱扣器他就会脱扣而起到短路保护作用。而我们电磁脱扣器呢，他有整定电流啊，这个整定电流呢，我们有公式计算啊，我们看一下， 根据电力系统安全要求，为了确保断路器能够可靠的工作，线路末端的单向接地短路故障呢，通常需要大于电磁脱扣器整定电流， 而这个倍数呢，我们按照规定呢，是一他的这个一点五倍啊，整条电流的一点五倍，所以呢，我们是一千六百安，乘以个一点一点二五倍啊，那么等于两千安， 这个呢，就是我们线路末端单向短路电流最小的这个要求啊，所以我们记住这个一点二五倍，然后呢，一千六乘以一点二五，最后等于两千安。所以我们这道题呢，选择的是 a 选项。 真题精讲，持续更新，关注我，让你学习取证更轻松！
39低压电工朱老师

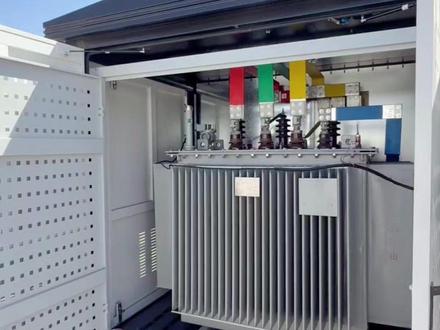

02:26查看AI文稿AI文稿怎么根据变压器去计算低压侧断路器的额定电流呢？选断路器的第一步就是先算出变压器的额定电流。今天用两台最常见的变压器做例子，一分钟给你讲透。咱们先说公式， 变压器额定电流等于容量除以根号三，再乘额定电压根号三，取一点七三二。很简单，容量除以电压，再除以一点七三二。先看第一台一千千伏安的变压器， 高压侧十千伏，低压侧四百伏，高压侧电流一千除以十，再除以一点七三二，约等于五十八安。低压侧电流一千除以零点四， 再除以一点七三二，约等于一千四百四十三安。一定要记死了，一千千伏安变压器，高压五十八安，低压一千四百四十三安。 再看第二台六百三十伏变，四百伏，高压侧电流六百三十，除以十， 再除以一点七三二，约等于三十六安。低压侧电流六百三十，除以零点四，再除以一点七三二，约等于九百零九安。有了额定电流，断路器的额定电流怎么选？ 就记住一个原则，断路器的额定电流必须大于变压器的额定电流。比如一千千伏安变压器低压侧额定一千四百四十三安。 框架断路器的电流档位是一千六百安，两千安这样往上跳，那么选一千六百安最合适。六百三十千伏安变压器低压侧九百零九安。速客断路器或框架断路器选一千安或一千两百五十安。注意，断路器选好后，常延时整定值并不是直接拉满， 常延时保护要按变压器额定电流的一倍左右来设，给一点余量，比如一千六百安的框架开关，常延时可设零点九倍， 大约一四四零安，跟变压器额定电流接近，既能躲过正常负荷波动，又能在过载时及时跳闸。 给大家一个现场速算口诀，四百伏特变压器容量乘一点四四就是额定电流，一千乘一点四四等于一千四百四十安，六百三十乘一点四四等于九百零七安。十千伏特容量除以十，再除以一点七三二。 记住这两个速算，看名牌再也不用掏计算器。总结一句，变压器算电流，用容量除以电压除以一点七三二。开关选型要大一级，长延时设一倍，分断能力必须要大于短路电流。你学会了吗？请持续关注我！
457变压器定制—内蒙东方

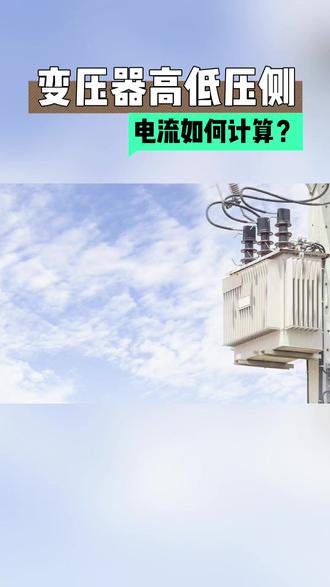

01:46查看AI文稿AI文稿变压器高低压测的电流怎么算？今天不用记复杂公式，一分钟让你彻底会算。核心公式就一个，电流等于容量除以根号三，再除以电压， 根号三就是一点七三二，把它记住了。口诀是，容量除以电压，再除以一点七三二。咱们直接上干货，拿一台一千前伏安十千伏变四百伏的变压器举例， 先算高压测电流，一千除以十千伏，再除以一点七三二，一千除以十等于一百一百，除以一点七三二，约等于五十八 n。 计算。结论，十千伏测一千千伏安的变压器，高压电流就是五十八 n 左右。 再算低压测电流，一千除以零点四千伏，再除以一点七三二，一千除以零点四，等于两千五百。两千五百除以一点七三二，约等于一千四百四十三安。记死第二个结论，四百伏测一千千伏安的变压器，低压电流就是一千四百四十三安左右。 别急，还有个更快的心算口诀，现场不用掏计算器，低压四百伏测容量乘以一点四四， 一千乘一点四四，等于一千四百四十安。刚才算的是一千四百四十三，基本一样。如果是六千伏，高压侧，容量除以十，再除以一点七三二，也能快速心算。最后提醒一句，算出来的电流是额定电流，实际选电缆铜排断路器的时候， 要在这个基础上留一点三到一点五倍的余量。低压侧一千四百四十三安，铜牌就得按一千八百到两千安来配。总结，高压侧用容量除以电压除以一点七三二，低压侧用容量直接乘一点四四。学会了这两句，看名牌，再也不用问别人。
00:29查看AI文稿AI文稿变压器的电流计算公式你会计算吗？比如我身后的这台两千五的变压器，他的高压侧电流等于两千五，除以十，除以一点七三二， 约等于一百四十四安，相当于他的高压侧最大通行电流一百四十安。低压侧电流等于两千五，除以一点七三二，再除以零点四，相当于他的低压侧电流为三千六百零八，你明白了吗？
1308河南恒华电力设备
00:47查看AI文稿AI文稿八百千伏安的变压器固定电值应该怎么算呢？十千伏它是四十六点二安，换气变比是七十五 b 五，根据我们这后面这个公式呢，躲过它的一个电流，然后算起来之后呢是四点六六啊，这个值我们怎么去算呢？这是一本专门计算的一个书，可以看一下。第一个是电机的基础计算 导线、电缆、母线怎么去选择？计算短路电流怎么去计算？变压器的选择？计算机电保护，这边是主变机电保护，它的整定计算 电线路和变电所的一个整电计算，有高压有低压的，这里是举了很多的例子，非常的好理解。像这种呢，就举了一个实力啊，他是两千五百千伏安的电流速断过电流过负荷连续保护， 他们的一个值怎么去算的，非常的好理解。包括后面还有这个三十五千伏的一个选择的计算的实力，这么说有两百八十几啊，下面有链接的。
