徕卡全站仪数据传输安装步骤
新手测量员必须学会的课程就是如何将我们的放样数据从优盘导入到我们的主机容纳。今天这节课教会你。我们首先在电脑端打开我们所需要放样的 cad 文件，使用坐标插件，坐标标注啊，提取我们需要放样点的坐标。 然后在 excel 中打开我们 t 坐标，按照点名编码东北高的格式生成我们的点 csv 文件，再导入到我们的 u 盘里面。 我们首先打开全站仪的优盘接口，将优盘插入到全站仪中， 这个时候主机提醒我们 u 盘已经插入到全站仪。然后在任意界面点击菜单键，选择三存储管理，点击一文件 维护一、测量文件。这个时候我们需要新建一个文件，文件名称呢？通常是以我们项目的当前日期为主。 输入好文件名称后，点击 f 四确认，然后点击 fr 导入。这个时候就看到我们从电脑上提取到 u 盘里面的点 csv 文件，点击英塔尔确认键， 系统提示我们导入文件。导入成功。怎么样，你学会了吗？是不是很简单呢？有什么问题打在我的评论区里。
粉丝10.5万获赞21.4万
相关视频
03:16查看AI文稿AI文稿大家好，我是测量声工，对于数据的传输，我们现在进入主界面，如果我们要把二零二，二零幺零五这个文件的数据传输出来，首先我们要在这里操作点一下， 然后打出数据到选一个格式，我们一般选奥特曼， 然后我们从内存打到数据的文件夹里面，然后这个就是我们都会导致数据的一个 txt 文档的文件名，这个是一个坐标格式， 他是一个点哈动作标配坐标跟高层，然后按对标题要不要打出，看客户的需求， 然后按确定，那我们的数据就已经传授完成了。等一会下一步我们就把仪器连接电脑， 直接从数据拉出来，让你连接电脑，使用这根数据线通过这边的迷你 usb 口连接连接上电脑。 好，首先打开电脑，我们现在安装那个驱动程序， 驱动成绩根据自己的电脑系统选择，有三十二位和六十四位两种，我们的电脑已经装好系那个驱动，直接进入下一步到网络设置这一块，找到 管路和共享中心， 点击进进入增加那个一个仪态网的链接，不信更改里面的 ip 地址，这个地址都是固定的，我们直接进行设置就可以了，然后按确定， 然后我们要进入控制面板程序里面 打开程序和功能，里面有个 sm 二一点零，这个要打勾，因为我们默认的话都是没有开启的，我们要把这个打开开启，然后点击完成。 接下来我们就是进行我们的数据传输，在我们的右左下角的那个 搜索栏输入这个幺九二点幺六八点二五四点三这个，然后用户名为 m， 密码为一二三四五六七八， 这里我们点记住我的密码，然后按确定就进入了我们一系内部， 然后我们到我们的科普系统，系统里面在我们的 dat 里面就能找到二零二二零幺零五这个问题，然后我们把这个复制粘贴到我们的桌面或者我们的文件夹里面就可以了， 这就是我们刚刚测的一个数据。
90测量孙工
03:06查看AI文稿AI文稿如何将坐标数据上传到全战役呢？接下来我将用三点的七二二幺零优给大家演示一下我们现在切换到电脑桌面的操作，这个就是我们要传输到全战以上的坐标数据。 首先我们打开这个即将要上传的坐标数据，我们可以简单看一下这个坐标数据是怎么编辑的。首先这第一列呢，就是编辑好的已知坐标数据的点名，第二列是编码，编码可以不输，这里直接空一行。 第三列呢就是我们的动作标，第四列是北坐标，第五列是高层。按照这个格式编辑好坐标数据之后，选择左上角的文件点为另存为。在这里需要注意的是，文件名必须是数字和字母，否则 全占一步识别，那么这里直接改为零四幺零。下拉菜单的文件类型，我们选择 csb 逗号分隔这个文件类型，点击保存， 这样我们就可以在电脑桌面上看到我们编辑好了这个零四幺零点 csv 格式的坐标数据，这样我们电脑端的数据就建立完成，我们再把它拷贝到 u。 接下来回到全战以上的操作，首先开机，然后点击菜单键 man o i f 二，进入文件管理， 按翻页的配曲键，这个界面就是文件的导入和导出，我们现在需要把零四幺零坐标数 去导入全战役，所以选择 f 一，这个时候提示我们要插入 u 盘。好，我们插入 u 盘，按确定，继续按 f 一 文件导入，选择我们要上传的坐标数据零四幺零点 csb， 然后按 ent 确定， 这个时候提示我们要选择一个坐标文件用来安放零四幺零这个坐标数据，所以我们打开文件列表，看看有什么坐标文件， 所以我们重新新建一个坐标文件，按翻页键 p， 点击新建，在名称这里输入文件名二零二幺零四幺零，这样坐标文件就创建成功。按 电梯确认之后导入成功，按退出就可以了。我们再进入文件管理，按 f 二进入坐标文件，找到刚才的这个二零二幺零四幺零坐标文件，看一下，点击复一查看，就可以看到导入的这些坐标数据。 再点击一元 t， 进入到坐标里边，查看坐标详情，确定这就是之前在电脑端编辑的坐标数据，这样坐标导入工作就完成了。
4680广州金意测绘小钟
01:55查看AI文稿AI文稿如何把测量数据从全站仪上导出到电脑端？接下来我给大家简单的操作一下， 这次我依然使用的是三点七二二二幺零 u 全站仪，它可以支持 u 盘进行数据传输，非常的方便。那么接下来我将用自由设战的方式随便采集几个碎步点。今天担任跑龙进任务的是我的搭档小赵哥， 哎，可以了。 我们按 ma 钮菜单键进入到 f 二文件管理， 翻页选择文件导出。那么测量文件和坐标文件有什么区别呢？在数据导出的时候，有两种文件可以让我们进行导出，第一种是测量文件，第二种 是坐标文件，测量文件里面包含了我们的测量信息以及碎布点的边角信息，坐标文件呢只包含了点号以及我们的坐标值。在日常的生产过程中，我们用的最多的是我们的坐标文件， 只有当发现我们的坐标文件出现非点或者有问题的时候，我们才会去检查我们的测量文件，看一下我们的设站以及我们侧的边角信息有没有错误。这个时候呢，我们再选 f 二坐标文件导出，我们找到今天的作业二零二幺零八幺二，我们查看 看，这就是我们刚才采集的碎步点以及我们的车站点，退回去。 好，这个时候按 antel 确认键。好，这个时候导出就完成了，我们再退出，我们再 拍到电脑桌面，并打开优盘，看到导出的坐标文件就在这里，我们把这个 csv 文件复制到电脑桌面，打开检查一下，那么数据导出到电脑就完成了。
2064广州金意测绘小钟
04:59
02:09查看AI文稿AI文稿大家好，今天向大家介绍高层传递设站方式，那什么是高层传递设站呢？高层传递设站可通过测量一个或多个已知高层点来计算并更新当前设站高层在完成高层传递设站前，可查看设站质量，并剔除存在粗差的观测值。下面来看如何使用高层传递设站。 在设站之前需要选择或新建项目，之后所有设站信息将存储到该项目中。现在点击设站程序选 选择高层传递方式。在设置设站点界面，可以从项目选择设站点或新建设站点。这里选择新建设站点并输入点名及已知坐标，便可以开始测量第一个目标点，目标点可从列表中选择， 可从三 d 浏览器直接选取。输入棱镜高后瞄准目标点并点击观测，此时计算按钮可见，单目标点 可以完成高层传递计算，但缺乏减核条件，可以测量多个已知高层点，获得更为精准的设想高层。接着测量第二个点，输入棱镜高后瞄准目标点并点机关测是否测量更多的点，取决 与所测目标点和自身质量。这里直接点击计算便可进入到设站结果界面，可查看计算的测站高层值。这里的高差市全站一设站点高层与计算高层的差值，计算高城市以及于目标点观测所得。若勾选测站使用新的高层，会将新的高层更新制测站。 若我们想测量更多的目标点，则可以点击添加在测战页面，如果之前忘记或错误输入仪器高，可在此重新输入，也可根据需要输入编码。当前 ppm 显示为正在使用的 ppm 值，在目标页面可以看到各个目标的测量值，可对参与计算的测量 进行选用或移除。如使用的是影像全站仪，在相机页面可拍照片并链接到当前侧站三地仕途页面可进行设站的三地仕途查看，直观的检查设置和目标点的位置是否正确，此时按下设置，高层传递设站就完成了。 如果您使用的是影像全站仪，您将被询问是否要拍摄一张周围环境照片，然后会返回主界面，也可以开始测量作业了。
412徕卡测量系统

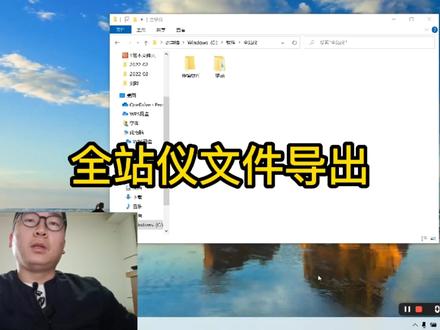

03:09查看AI文稿AI文稿好，我们来看一下啊，这个需要两个东西，一个是驱动啊，我们解压， 解压之后就直接安装什么样的全在以内就对应什么样的驱动，网上都可以找到的， 就正常的安装就可以了， 视频时间有点长啊， 他其实就需要两个软件，如果你是用线啊，用线传输，他现在好多新的全能仪都是用，都是用那个。呃， u 盘，那样更简单，直接插 u 盘就可以了，用线的话就麻烦一些啊，现在在解压这个传输的这个软件打开啊，确定啊，这个时候我们找一下啊。 好，我们把线给插上，插上之后找到设备管理器啊，找到端口 找到这个 c o m 三啊，设置 这个跟那个调到一样就可以了啊，这 m c o m 三幺幺五 五二零零创可号现在还多出不出来啊，关掉重新打开啊，他就自动是 c o m 三了，这个波特率调到调一样就可以了。这种这个状态下其实是我的全在于已经插到电脑上面了啊， 然后想想再怎么搞又卡住了。 好，两个接收， 这首全任仪上面也点一个啊，导出啊，我导出的东西错了啊，选择坐标文件啊，清空，清空之后再点导出再点接收啊，这个时候 xyz 啊都出来了，出来之后啊再导出格式都无所谓了，在友赛表格中可以调啊，随便编个名字啊，编个 啊，幺幺幺，保存好这个手桌面上面我们已经看得到文件已经出来了。 好，这个时候我们打开用 wps 的一个赛表格打开，打开之后就是这种啊。
272绘之杰测绘
02:03查看AI文稿AI文稿今天我们来看一下全站仪和电脑数据如何护团，就是这样丢， 首先是全站移向电脑传数据，先按拆弹键按 f 四进入文件，然后翻页找到 usb， 像按 f 四 按全站仪提示，插上数据线，打开我的电脑盘，浮在这里，打开，找到 fioe 文件夹，复制到电脑桌面上，然后打开苏州易光的 fgo 测量软件，按读文件， 然后弹出一个对话框，找到刚才复制出来的这个 f i l e 文件夹，在里面找一下数据文件，比如这个零，下面的数据类型改为三四二，全站一对应的选项八，然后按打开，看到文件打开了，然后我们按数 出 case 数据对话框，这里选位置，起名字，点保存，回到桌面查看一下这个文件对应 case 格式，没问题， 接下来看一下电脑如何传文件到全站仪，先制作一个数据文件，我喜欢做这个格式的， 点名逗号 x 逗号 y 逗号这逗号。接下来进入 fgu 测量软件，按输入文件，弹出这个对话框，选准备好的文件，按打开看，打开五，然后按输出 sd 卡文件， 弹出对话框，先更改一期类型为 its 三四二，再浏览文件夹路径。我选的是桌面文件夹，随意取名，然后输入文件名数字和字母的形式，按保存电脑提示 成功之后回到桌面复制生成的两个文件，粘贴到全站仪的 fioe 文件夹里，完成，咱们回全站仪看一下数据， 先按 usb 关闭优盘模式，拔下数据线，按数字二快速进入查看看咱们传的文件在这里，没错，就是这么简单，你学会了吧。
03:15查看AI文稿AI文稿做测量的看过来，一分钟学会中海达全站椅数据的导入和导出。好，来看，首先使用全站椅的数据线， 一边和全站仪六针串口连接，一边和我们电脑主机 usb 口相连接好，我们使全站仪开机 mini 进入菜单界面， 然后选择三对应的文件管理好。二，文件导入好，一，从串口导入好。一，接收坐标数据。好，这个接收坐标数据的文件名我们可以自己起一个，这边我已经起好了， b， d， c， h。 好，确认 好，我们这个时候就可以等待电脑发送数据，我们全站仪接收数据了。好，我们看电脑的操作，在电脑里我们需要准备两个东西， 一个是全站椅的传输软件，一个是通讯线的驱动，如果你没有在粉丝群里说一下，我会发给你们。首先我们要安装驱动，点这个通讯线驱动，然后打开这个文件夹，这个是六十四位的，这个是三十二位的，根据你电脑的一个系统。好，我们安装一个六十四位的。 好，点，下一页，点，我同意下一页，这打勾就是我们安装上了。点完成。好，我们返回全站仪传输软件，打开这个传输软件， 这个串口号如果你安装成功，这里就能识别出来，我们选择科目三这个波特率，我们就选择默认的幺幺五二零零就可以了。好，现在把我们需要传输的数据给他编辑一下，这是我们明天需要建站的一个数据，我们右键 复制，我们给他保存到桌面上，粘贴到桌面上。好，我们给他处理一下。这个数据怎么处理，在我们前面的视频里我们有说过，我们给他另存到桌面上，另存为 csv 的一个格式， 好，保存，然后右键成命名，把它改成 t s t 的格式。 好，这个时候我们就可以导入到全站椅里面，点开这个全站椅的数据传输软件，在这里选择坐标文件，在这里选择导入。好， 在这里我们可以选择坐标格式，我们就选择点名 x 坐标， y 坐标， z 坐标的一个高层吧，后面是它一个编码，我们可以不用管它，我们点击导入，在这里选择点 txt 的格式， 点击桌面，我们找一下好控制点，打开，这个时候就已经识别出来了，我们把控制这个名字有点乱码，我们给它修改一下。 返回，我们点击发送好，来看全站仪，电脑上点发送之后，全站仪这里点击导入。好序号。三，我们刚才导入了三个点，我们可以查看一下 esc， 返回，返回，返回。在一，文件维护， 确认 f， 四，对应的确认。二，坐标文件，然后我们点确认 ent。 好，这是我们刚才导入的三个坐标，查看，这是我们明天要进站的一个坐标，这就是数据的一个导入，导出反过来就可以了，好，下课。
281单小锤教测绘

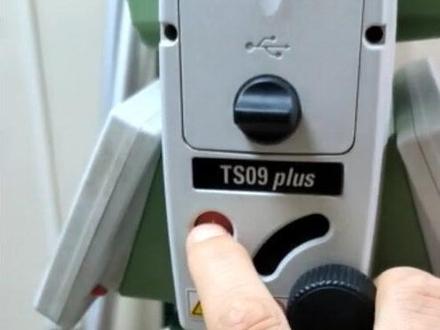

08:11查看AI文稿AI文稿大家好，今天给大家介绍一款全战仪，莱卡全战仪 t s 零九就是全球统一型号，后来莱卡进入中国之后，针对中国的用户习惯，呃，也是 变成了 t z 系列， t z 零五， t z 零八， t s 也有 t s 零三，零六零九这些主流型号，我们开机试一下， 针对中国版并不是严格版，反而是在某些方面有一些升级 点。确定继续我们调屏大部分其实是一样的，和 tc 系列， 我们进入对中界面，可以看一下上面的激光，下面对中器平度是一点五米，一点五毫米左右， 这是我们校准， 我们还要校准，一般有提示，我们尽量有时候设置，有时项目比较频繁的，可以设置时间短一些。 系统信息， 这是我们的触发键，就是在精确测量的时候，我们可以用触发键，这比我们按键盘对一切震动少一些。我们自定义键，这上面有有自定义键 how， 区域设置， 而单位时间 数据设置是否允许同名好内存好，腾讯设置 通讯设置的设置有蓝牙，有 s 呃， usb， 没有 sd 卡，没有 wifi， 是我们的 e d m 设置。 p 标准 p 就是棱镜， n p 就是非棱镜，我们的一般有呃啊，五百和啊，一千就是免棱镜，五百米和免棱镜，一千米 能进五百米，一千米就是我们的，一般的精度就是两毫米，加上二 p p m， 当然有能进的话，我们就是测成可以达到呃，三千五百米，呃，精度可以达到 到一点五毫米，加上二 p p m， 相当于提高了零点五毫米。 端口还有我们的电缆，对了，往 r 二三二电缆 电缆供电，或者控制我们的数据获取数据，而键盘照明，十字丝照明，十字丝照明在黑暗环境上还是比较有用的。然后 触摸触屏，我们可以点开触屏啊，蜂鸣声，还有我们的点测量，测量点和已知点和棱定类型。 左上角这是上面图标 传输数据输入出数据输入 usd， usb 卡， usb 卡， usb 自带内存，应该是四 g， 然后 usb 外外部储存可以是支持一 g 的。 我们可以选择单一作业和所有作业，而单一作业里面的选择某些点还可以选择超点点和控制点。已知点 我们看下管理，管理就是作业管理，已知点管理和测量点管理也和 t c 细节基本上都一样， 这个比比 t z。 零五好一点，就是我们的这个点显示了没有那个多页面才能显示，完整的一个点直接可以显示坐标，所以这个地方 t z 零五非常扯的地方， 我们看一下啊，工具里面 程序射战，测量射战基本上都一样，后方交汇 角度，定向坐标，定向高层传递，这都一些都一样的配置，里面可以设置作业，还设置它的标准差的范围，超限限制 就可以设置棱镜高， 我们的坐标可以手动输入 这个，从这个地方也可以进入 e、 d、 m 界面， 呃，放样界面， 这是上载学科学科码啊。多测回导线，平插 电力测量有参考线，道路放样和隧道，这些都是免费的，以前有不少程序都是收费的。
116测绘解决方案
04:43查看AI文稿AI文稿好，现在呢，我们已经把全站仪驾驶好了，然后这是第一个冷静，这是第二个冷静，因为呢我现在仓库只有一个冷静头，所以我只能拿一个山顶的 旋转移模型来代替，把它放在冷静支架上面，但是其实效果是一样的，只要我把三顶全转移的 etm 设置里边啊，把它设置为面栏 防线模式，那么的话一样是可以打到他上面是没有问题的。那么接下来的话呢，我就要用这一款三点七二 r 幺零 u 全蛋仪，给大家简单的演示一下后 刚教会的这个操作的过程。那么现在呢，我们这两个棱镜已经架设好位置了，他的夹角的问题呢，就是不能小于十五度，但是也不能大于一百六十五度，只要是在这个范围之内的夹角摆设 应该是没有问题的。但其实如果我能够驾驶第三个的话呢，对精度来说应该还会更好一些的，不过在实际的工程应用当中，甲方给我们的已知点应该最多也不超过三个。好，我们接下来进行 操作吧。好，现在我们打开三领全站仪啊，然后我们点击 mate 五键应用程序，然后找到后方交汇。首先我们要给侧站点命名，这里我命名为 s 一 一，我们可以通过点击 im 键进行字母和数字的切换，输入完测站名后，我们接着输入仪器高一点四五米， 我们现在照准第一个椅子点。 ok， 那现在站好了，车站点是 s 一哈，已经弄好了，那么现在呢，我们测第一个椅子点，那么我们选择点名一， 然后呢这里棱镜高是一点五米，这个时候我们输入已知点的坐标，这两个已知点的坐标呢，我刚才已经计算好了，只需要把它直接输入到后方交汇的程序里边，那么就可以了。 好，我们按确定，然后呢我们这个时候已经是照准的第一个已知点的。好，我们点一下测距。 好，那么在这里呢，有一个我们需要注意的是，当由我们用测距的方法的时候呢，至少要测两个点才能计算结果， 那如果我们是用侧脚的方法呢，那至少要侧三个椅子点，那这样我们才能够算出结果。 ok， 按确定。 好，现在呢让我们再测下一个椅子点。好，我们现在呢转到第二个椅子点，同样我们是顺着这个棱镜杆慢慢往上找棱镜。好，现在我们已经对好第二个椅子点了，也就是我们全站移模型的这个椅子 点，我们把点名这里改成点二吧，然后应高也是一点五米，然后输入他的坐标确定。好，我们按测距。 好，现在正在测距 确定，现在我们第二个椅子点也已经输入完了按确定，因为没有第三个点，所以我们就不要选下一个点了，那我们就直接按结果，结果的话呢看一下标准差， 嗯，非常的小，我没有用冷静的缘故，用的是一个山顶全烂泥模型，那可能误差多少会有一点点的，但是这个误差的范围我觉得在可以接受的范围之内，然后返回， 我们在返回啊，我们看一下结果，我们反算出来的这个就是我们全站仪 这个侧站点的坐标。关于这个后方交汇的操作呢，就给大家演示到这里了，如果大家有什么问题的话呢，可以在评论区下方给我留言，我会尽快给大家回复的， 那么今天呢，就先演示到这里吧。
3077广州金意测绘小钟
02:33查看AI文稿AI文稿零零二三，上个视频我们介绍了如何架设校正全战仪，今天我们来讲全战仪的侧战和后事，也就是大家经常说的定向。首先我们要做好前期的准备工作，在控制点一上架设我们的仪器，然后再控制点二上去架设好我们的棱镜。现在我们开始仪器上的一个操作， 在主界面里面选择数据和项目，选择一个新建项目，这个项目就是我们要测量的，这个项目名称可以自由设置， 然后下面其实这些信息都可以不用输入，点击保存，然后保存在数据项目数据里面进行一个这个项目里面添加新的点， 就是相当于是一个策战点，策战点的目标是一个假定的坐标。 零零二三，然后他的坐标都是假定的， 保存确定，然后我们就开始进行测量，然后进行摄战，摄战里面 设战的方式有好几个，有已知方位角，后视，还有一个前方交汇和后方交汇，因为我们现在不知道侧战坐标， 然后我们就选第一个设置方位角 后确定，然后选择刚刚新建的项目，然后点击确定，这里的定向就相当于是我们的后视点一个坐标，先给这个后视点取一个名字， 然后输入棱镜高 能进高是需要现场用卷尺去测量的， 然后点击确定，输入完后，我们让仪器照准后视点， 我们看到十字丝重合后点击设置， 然后点击确定就可以了。
