无烟柴火灶制作全过程 图纸

挑战用这些烂砖做个无烟柴火灶，全程无经验，纯属新手操作，没有经验全靠自己摸索，现学现做，一步步的来看看最后能不能成功。点火， 把锅扣上去，画出锅的大小，找出锅的中心点。这大铁锅是九十五厘米，留二十四厘米宽的掏灰口，灶的整体高度是八十，进风口高度就留三十 四层，砖厚就回填，先用废砖头填上，再用泥土填满缝隙，第一层就完成了。 自调耐火泥用它做过柴火炉，试过了，不会裂。 画出蓝火圈的圆锅尺寸不同，蓝火圈的尺寸也不同，并非固定值，根据设计和锅具尺寸调整。 这里有个缺口，我这个刚好用一颗砖的高度，每个人做的也不一样，我这个是分享，不是教学。七个有特点的烟囱，要那种看着就想倒推又推不倒的感觉， 实在怕他不稳的话，可以砌几层砖，就用铁丝把它箍起来，后面再披上灰，绝对稳稳当当。好看的烟囱千篇一律，有趣的灵魂万里挑一，这个不管谁路过都会被吸引，多看几眼甚至会一路笑脸的烟囱就做好了， 放锅试火，见证时刻的奇迹到啦，看看是拆了重做还是留下继续激动的心颤抖的手 火力可以，吸烟可以，第一次做居然真的成功了，外观丑也不影响他内心强大，用时两天，灵针起手花不到五十做出来的无烟柴火灶，我觉得这样也挺好的，不想贴瓷砖了，你们觉得呢？

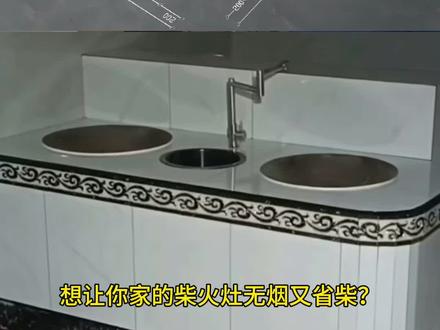

想让你家的柴火灶无烟又省柴，今天薛师傅从垫层到烟道，一步步砌出完美灶台，有需要图纸的在评论区留言。 这二口锅分别是五十六厘米、五十二厘米，下水盆口径是三十二厘米。第一步，确定灶台的位置，摆放好锅具，画出锅圈，预留好上下水。第二步，用红砖砌地台，留出灰槽的位置，灰槽的宽度为二十厘米， 靠墙留出烟道的位置。第三步，总共要砌四层砖的厚度，注意转角处用红砖切成弧度，这样既美观，后期做饭又不会磕碰到。第四步，砌第五层砖需要向外伸出六公分。第五步， 在第六层砖上安装二十公分宽的炉桥，注意在灶门第六层砖凸出来五公分，用来放不 锈钢。灶门砌好的地台用废砖或碎石填满，再用砂浆放上去抹平，注意一定要做好水平。视频有点长，分上下二期播放百分之九十九做造失败的原因在下期讲解，请点个关注！

今天在资源火烧桥这边啊，安装无烟灶，这个炉膛已经挖好了。

无烟柴火灶完整的制作过程照着做，你也可以做一个不怎么冒烟的无烟柴火灶，视频呢有点长，如果你想要做无烟柴火灶，记得点赞收藏慢慢看！大师级别的制作过程有哪些步骤？ 今天呢咱们以双锅带温水盆、下水盆和水龙头的为例，零基础教你做无烟柴火灶。 第一步呢，咱们先准备材料，所需要的材料和材料清单呢，在我上面的视频呢已经详细的发过了，感兴趣的朋友们可以看一下上面的视频。还有如果舍不得花米的朋友们，无烟柴火灶我劝你们不要做。 第二步，放线，咱们无烟柴火灶的尺寸呢啊，长度啊，正常是在两米，宽度呢正常在一米，也可以根据咱们的厨房面积啊大小来合适的调整。这个下水管和进水管呢，在咱们的无烟柴火灶的两个锅的正中间相距二十公分，下水管最好用七五的管。 第三步，建咱们的灶台下层，下层主要是啥？通风道和清灰道，五层砖高度。 咱们这个灶台底座呢已经搞定了，下面咱们来建炉膛， 下面咱们来砌很重要的一个环节，暖火圈， 等咱们瓷砖贴完以后啊，炉膛内部还有暖火圈，全部要用这个暖火泥给它涂抹上厚一点，这样的话就能达到一个经久耐烧的作用。 咱们灶台搞定以后呢，就开始安装烟囱，咱们这个烟囱啊是三零四不锈钢的， 咱们的无烟柴火灶已经完工了，下面是咱们的成品展示和射火环节， 咱们这个火已经点着了，来看一下这个拉力如何， 看下这个烟啊？都被吸到炉膛内了， 他门打开不打开他都是烟，都被吸了，吸跑了。对，吸跑了，就是管着的话火会大些。对对对，你看这，你看你从这看，你看里面火好大，对不对？然后打开他火就会变小一点，你看到没？ 菜我不能大。你看你看你看你看，都往里吸去了。对，都往里吸去了，知道吧？嗯。

前几天我发布了这个制作无烟柴火灶的视频，很多朋友私信我问我要那个施工图纸，这个我是真的没有，因为我也是在网上东拼西凑搜集的资料制作的，我今天把整个制作过程分成了五个步骤， 然后你看完我这个视频呢，你就可以做一个跟我一模一样的无烟柴火灶了。至于有些细节哪里要需要注意的地方呢？我也帮你们在视频中指出来了。 第一步，先确定你的灶台尺寸呢，具体尺寸由锅决定，最好先把锅买回来放在地上，把尺寸画出来，然后再开始操作。 我这里是做了一个抬高层，因为后面的地面要抬高，如果你们是水泥地面的话，不用抬高的话，直接在水泥地砌第一层。我这里是忘记放下水管道，所以这一步大家一定要记得 先把那个排水管道和进水管道给它买好，水管位置就放在两个锅的正中间就可以，排水管直角部位要抬高一点，让走水更顺畅。我是在第二层开始砌的排灰口，如果你们不抬高的话，第一层直接在地面就可以砌排灰口了。 一共五层砖的高度，灶台底部就算完成了。排灰槽的长度是三块砖两块半， 第七层砖在灶台的正面直着砌一排砖过来，延伸出来大概六七公分。这层是为了后后期方便放风门和那些点火的用具。 灶台底部砌完以后，就可以把空的地方用废土和沙子填实，也可以填珍珠岩隔热。 我这里是忘记了打烟囱的排烟口，这里又重新打开烟口， 原本是计划把烟囱坐到外面，但如果你们是用不锈钢烟囱的话，一般都是坐到外面的。我这里是因为不选择用不锈钢的，准备用红砖砌，所以后面又改到了房间里面， 填充完成以后撒上水，用混凝土找平。 现在要开始做炉膛层，这里要把两个锅放下去，划好尺寸，锅底一定要放在炉灰口的正中间， 就沿着锅边划一圈就可以了，这是下水盆、热水盆，下水盆也同时要划好。 第二步，开始建造炉膛层，这里的话就按照你画的四个圈，然后竖着砌一圈的砖，注意热水盆的地方不能砌整个圆了，不要把烟道给堵住了， 竖着的砖要沿着你画的线往里面缩小一公分左右。 炉膛层的高度一共是六块砖的高度。第六层砖开始封顶找平，那这个时候就要按照你画的圆去把砖给切出来， 这就是找平之后的样子。第三步，做混凝土台面，这里要放上钢筋，架好以后用混凝土找平。 抹混凝土的时候记得把锅放上去，架好你想要的高度，用水平线找平。 下水盆的位置一定要留一个槽，这里方便后期安装水龙头，不然的话水龙头没办法安装。第四步，贴砖，这里把砖平铺好，然后把锅放上去，画出四个圆， 切割的时候同样要往内收缩一公分左右，切记不能沿着线切，不然的话你的锅会下沉。 我这里是直接用的耐火泥铺的砖，里面也可以用耐火泥，也可以用瓷砖胶，记得在下面一定要铺上隔热材料。 灶台的瓷砖最好是选择柴火灶专用的瓷砖，防裂的，我这边是因为卖瓷砖的大哥送的砖，所以我就直接贴上去了，后面使用的时候我发现还是会裂开，但是不影响使用。 最后一步做楼堂内部， 同样用耐火泥先抹一圈，抹好以后把锅放上去转一圈就会形成一个斜面的，然后做蓝火圈，蓝火圈有各种各样的形状，我这里采取的是 呃问号的形状， 因为我耐火泥用完了。这边是我自己去山上挖的红土抹的暖火圈，抹红土的时候要把手打湿，不然的话这个红土非常的黏，全部黏在手上。 燃火圈度高度的话，离锅底靠近排烟口的位置，离锅底大概两公分左右，然后这边缺口的位置要慢慢的下降，就是左边比较高。 到这里整个柴火灶基本上已经做完了， 装上水龙头完工，然后我们来看一下使用效果，关上风门以后呼呼啦啦的响，火力非常的旺， 完全没有烟，非常完美，很成功， 熊熊大火，你也赶紧去做一个吧！
