大家好，我是英语工程师刘薇。接下来由我为大家带来使用 mdo 三系列搭配标配的五元探头来进行嵌入式和汽车总线的测试。接下来就是我们正式的测试内容， 我们的背侧是我们的一个演示板，上面有我们的嵌入式信号和汽车总线信号， 这里我们会选取其中的看和 iphonec 做一个解码演示，在解码之前我们需要对我们的设备进行一些调教，这里我们可以发现通道一的波形 是一个较准方波的信号，但是它的边缘呢是比较完整的。它的直流部分呢会有很大的一个毛刺，这是由于它有较长的一个接地引线所导致的，我们可以通过更换较短的一个引线来消除这部分的。 较大的毛刺会在测试过程中造成我们的木判，我们可以看到直流部分的毛刺有明显的减小。另外一个调整的地方就是我们探头与示波器的补偿，我们可以看到在伤生盐的部分有明显的一个延迟， 这样呢也会对我们的判定有一定的影响。我们的 mdo 三系列识播器支持自动补偿，我们点击对应通道的按键选择探头设置，点击探头补偿，然后就可以进行自动补偿了。 我们可以看到补偿之后是一个比较完整的方波。接下来我们进行测试，对于我们的看信号来说 分为看高和看低，我们的测试类型可以选择看高看低啊叉、 t 叉以及差分。 如果大家条件满足的话，我们推荐大家使用插分探头进行插分测试，这里我们使用单单探头对其中的一路信号进行测试， 我们将探头的钩针勾选到我们测试板上的看高的位置， 阶梯端选择离我们的测试点最为近的，阶梯端 选择奥特赛特，可以看到有一个基本的一个结果。接下来我们需要选择对应的一个 速率和门线电压。 我们可以看到当我们的明文线镇压卡在我们的锅型中间时，我们下面会有一定的解码。 然后我们可以通过出发出发类型中的总线出发来对我们的测试进行一个稳定。可以看到这里的触发选择器是真开头，我们进行一次新购操作， 然后可以看到上面是我们的食欲波形，下面是我们的总线结法的波形。我们可以在总线太乱中把总线和波形进行一个选择，然后这里就可以看到我们实际测试的一个波形， 下面是进行皈依化之后的一个波形，上面是我们的解码结果，在上面是我们真实的一个食欲波形。我们还可以通过添加结果表对我们解码的一个结果进行一个查看。 我们也可以通过搜索功能定位到我们具体的某一个事件之中，然后查看具体的细节。

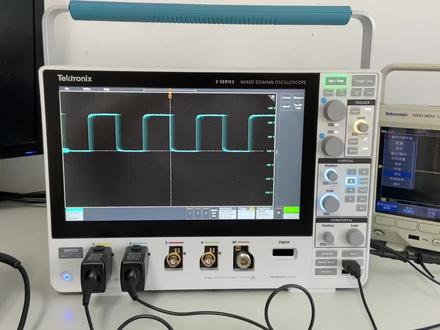

这个视频我们简单的介绍一下探头在泰克 mdo 三四世博器上面如何进行补偿。 首先，呃这里与老款的是不一样的，老款的是在探头上面直接调节，那么新款的这个试播器和探头我们看到上面没有调节的旋钮，现在我们看到这个， 我们首先把它呃这个触发一下 啊，我们选择不更改自动设置，我们看到这里有一个这个在这个波形 翻过去，这里这个角是个弧形的，没有是一个直角，我们要把它补充成一个直角，这里我们看一下，点击 双击这个左下角这个菜单，然后选择这一项，这里有一个补偿 信号非常多，点击然后这里我们可以看到提示需要把这个探头接到这个自检信号上面，好，我们接好以后点击开始。 好补偿完成以后，我们看到这个波形是一个九十度的直角，非常的方正。

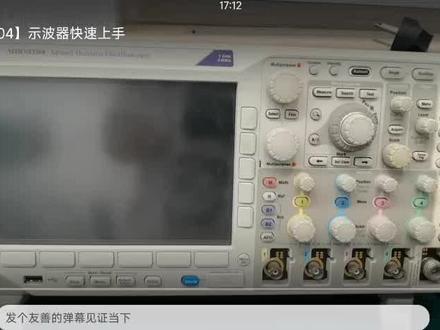

下来为大家讲解泰克的 mdo 三幺零四湿波器的简单操作方法。呃，我们用到的湿波器通常都是为了测量电压电流而使用的，那么如果您需要更加复杂的这个湿波器的功能， 呃，建议您登录泰克官网下载 mdo 三千系列直播新用户手册。呃，我们实验室呢，通常用到的是针对脉冲放电领域的，所以说， 呃，这个电压电流还是比较大的，所以我们为了保证湿波器的这个安全啊，会在湿波器的电源端串联这样的一个隔离变压器，来 防止地电位抬升对石拨器带来的反击。那么首先把石拨器插到我们的隔离变压器上，打开隔离变压器， 视波器的开关，电源位于左下角，单机就可以打开，那么它开机会有一个自检的过程。趁着这段时间给大家来简要介绍一下它的前面板。嗯，首先看这个部分， 目前处于全亮的一个状态，这是传统试播器的前面版控件，而他的右上方呢，有一个十位的小键盘，右下方是一个专用的频谱分析仪控件 啊。右下角的这个插口呢，是一个射频输入，而下面的这四个端口是我们通常用到的模拟输入通道，在之后左边的就是他的主显示屏，主显 视频的下方和右侧分别有一些选择的按键，然后最下方还有一个菜单和 usb 插口。 我们视波器的使用呢，通常分为三个步骤，第一步呢是视波器的设置，第二步是波形的采集，第三步是波形的观察和导出。那么我们首先来进行视波器的设置， 那么如果你要对一个电压或者电流信号进行采集的话，那么你首先要知道 这个电压电流信号大概是多大，那么你采集他需要用到什么样的探头？比如说要采集一个一千伏以下的电压的话，我们通常就可以用小一点的电压探头， 然后电压探头的端部呢会有一些数据，我们需要关注的呢就是它的一个衰减比例，这个探头它写着一个一百比一，所以它的衰减比呢是一百。那么我们先把这个探头呢 接到我们的输入通道上面，然后呢就需要对一通道进行配置，点击一下发光的一呃，这里就会有一些藕盒终端反向带宽这样的设置，我们点更多 在里面找到探头设置，首先我们这个探头是电压探头，所以选电压探头，然后衰减倍数呢， 刚刚我们已经看到了这个探头是一百倍的衰减，所以我们把它调到一百，设置完成之后呢就点击右下角的 menu off， 这样一通道就设置完成了。 那么试播器设置呢，接下来还需要对整个屏幕的一个范围进行设置，这里有一个 scale， 旋转 scale 可以看到屏幕下方这个位置，它的数字是变化的，这个数字呢是试播器中每一个格， 他的时时间宽度可以看到现在是四百纳秒一微秒，那么这就需要你对你代测的这个波形大致的一个估计，他是一个微秒级 别的还是毫秒级别的，你要保证你调的这个显示器的宽度能把你整个波形装进来，那么在宽度上调整完之后呢，就要对你这个波形的扶直进行一个调整，通过旋转这个旋钮，你可以看到左下角 这里这个数值会进行变化，这个数值呢就是世博奇中每一格，他的每一纵格，他代表的电压大小，现在是每一个二百伏，每一个一百伏，每一个五十伏。 那么当你调整完之后呢，这个电压也要能完全装到我们的这个显示屏之中 啊，那么我们已采集一个 电压为五到十伏啊，宽度为一微秒这样的一个方波信号为例。那么收集这样一个方波呢，首先你要调整时间宽度，等到一微秒每格的话，就完全可以把它装进来， 然后扶直的话，我们调整五伏一格，这样也就可以把它收起来。那么到这一步呢，我们的时波器设置就已经完成了， 如果你要使用多通道，比如说你要一通道测量某一个位置电压，二通道测量某一个电压某一个位置的电压，那你就可以把二通道来点亮，设置的方法跟刚刚是完全一样的。 那么接下来我们就要进行波形的采集， 波形采集通常有两种方式，分别是 run stop， 也就是运行和停止模式。另一种就是 single 模式啊，这个 run stop 呢就是通过手动来截停它， 如果你按下之后呢，左边的波形就不再变化了，这就是你截到的波形。而我们脉冲领域中，通常呢都用的是 single， 也就是嗯单次的这样单一序列的采集。 那么新港模式下，我们首先就是需要来设置他的触发眼，就是你要记录一个脉冲吗？那肯定是需要知道什么时候脉冲来， 那么试播器是怎么来识别它，这个脉冲什么时候到来的呢？就是通过这个彩蛋是我们的触发彩蛋啊，我们点击 menu 就可以看到 到下面的一行显示里面啊，我们先首先选择类型呢，就是边沿触发，然后触发源就是我们的一通道，所以就选一就可以了 啊。然后斜率呢，就是说你是上升沿来触发还是下降沿来触发，我们先选择上升沿来触发来看一下， 那么触发电瓶呢，可以通过旋转这个 level 来选择，因为我们现在记录的是一个五伏的方波上升信号，所以说我们把它调到二伏多一点就完全可以，但是不要超出五伏，超出五伏就记录不到了，然后有低于零伏也记录不到， 我们点 menu of， 然后我们发出一个脉冲，就可以看到 他已经记录到了，这是我们调整的上升沿出发，所以说这个时间刻度零的位置正好是方波的上升沿，那么我们如果再来把它调到下降沿出发的话， 我们再来一次按 single 发出信号，就可以看到在时间的零刻度位置，它是这个方波的下降眼，那么这就是我们这个单次信号的采集过程， 采集到波形之后呢，我们需要对波形进行一个观察和读取，那么我们常用的呢，就是这儿的一个 cursors 按钮，单击就可以看到在屏幕中出现了两条纵向的 刻度线，那么我们选那我们旋转这个旋钮，通用 a 旋钮，可以看到左边的这个刻度线跟着在移动，如果你觉得他移动的太慢呢，可以把这的这个 fire 按灭，按灭之后他会变得移动的更快一些， 点到 find 呢，它会移动的更精确一些。 下面的这个通用 b 旋钮呢，就是控制右边这个刻度线的，那么我们通过旋转两个刻度线，可以读出两个刻度线之间的时间差， 在这个位置，现在是一点零四五微秒，嗯，跟我们预估的那个一微秒的方波是非常接近的，那么时间上的宽度都知道了， 你很容易联想到。那么我们怎么来读取这个浮直上的电压值呢啊？我们需要长按 cursors 按钮， 左下角呢会出现一列选择菜单，那么我们选择光标的类型，点击到屏幕上就多出了两条横向的刻度线， 那么通过旋转我们刚刚的通用旋钮 a 和 b 就可以读到我们代测电压的浮值，我们可以看到现在是六点九伏这样的一个值， 但是你就又会发现，在横向刻度移动的时候呢，纵向刻度又不可以移动了，那么我们怎么来转换这个 移动的刻度呢？是通过通用旋钮 a b 中间的 slag， 再键点击，单击之后你就可以发发现哦，我又可以旋转纵向的这两个刻度线了 啊。有些时候呢，我们需要比较两个脉冲脉宽的这个大小，如果肉眼不好识别的话呢，我们可以先把这个横向的刻度关掉，然后 单击 a b 旋钮中间的这个 slack 的键，就会发现这显示了一个联动光标，在这种模式下呢，两个纵向的刻度线它是可以同时移动的，那你移到其他的位置，然后比较两个迈宽之间的 时间宽度就可以了，关闭刻度线的话，同样也是点击 cursors。 那么在观察结束之后呢，我们通常需要对记录到的波形进行一个存储和导出，因为你毕竟是要把这个波形嗯划到电脑上，然后写到论文里面的。很多时候，所以我们就需要把 u 盘来接到我们的识破器上面， 然后单击 menu， 然后选择存储波形， 单击圆，选择你所要保存的圆， 这个圆呢， 这就是我们下面的这四个通道，因为现在我们只有一通道来记录数据，所以这里只有一。如果我们把二通道也打开，那么我们再来看 menu 存储波形里面，这就会出现一和二两个选项。 如果你想把一二通道记录到的波形全部导出的话，就需要转动我们的通用 a 旋钮，调整到所有呃单机目标 导到我们的文件文件，它会自动创建一个文件名为 t e k 零零零零 or 这样的一个 excel 文件，然后点击 o k， 当这个文件您自动跳到零零零一之后呢，说明零零零零零文件已经成功地保存到了我们的优盘里面，那这样我们 的波形就成功的导出了。最后呢，就是我们拔掉 u 盘关闭式国企电源， 关闭隔离变压器的电源， 然后把我们的探头拔掉，整理好。那么我们试播器的使用就介绍到这里，最后的最后各位看。

文波大小不知道，测测便知道，接下来我将带来教大家使用我们的 mdo 三系列试播器搭配单端探头对我们版级电源的文波进行简单的测试。 接下来我们使用 mdo 三系列识播器搭配标配的十倍探头 tpp 一千， 以及前端选用借力弹簧对我们的测试板子 usb 接口处的绿波电容两端的文波电压进行测试。首先我们进行设置， 将我们的贷款设置为二十兆的贷款限制，将偶和方式修改为交流， 并且将我们的垂直刻度尽可能的调小。 接下来我们进行测试， 可以看到这里是输出端的文波，如果我们使用倍数更小的六幺零幺 p 探头，会有更好的效果。
