2273电源芯片引脚功能图解

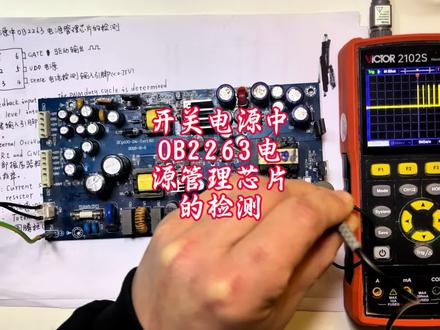

这是一个二 b 二二七三的电路，他跟二二六三差不多，但是相他主要是一个三角有电阻跟没电阻，这里的电阻是 mc 是没加的， 他是一样的两个启动电阻，两个启动电阻，然后这边推动这个开关管牵六五，然后上面是接风吸收，然后这个蓄留供电，然后这个是零点三九的电流检测，然后一样的包括这边是光颚两角光。

大家好啊，我是电影分享，今天我们再看另外一款这个呃，客人电源的管理芯片，这叫 o b 二七三，就是 obo 二七三， 这是另外一款那个一三八四二啊，嗯，四九四七五零零，和我们上期视频谈到的。呃，那些芯片呢？都有些区别，这叫欧宝。二二七三，这是六个银角的这个电管理芯片， 你看啊，这是 gnd 一角，二角是反馈角，不稳压用，然后三角是二 t， 实际上他这是一个这个温度传感器，说接这个 nct， 就是接这个。呃， 热门电阻，然后四角呢是电流检测端，嗯，五角，这是 vdd， vdd 就是它供电角， 然后六点 get， 实际上就是他的输出中来控制这个长效管三级，这是个控制角脉冲信号，就是脉关信号的一个输出角，我们看他都没有这个二。 rtct， 那个银角就是技术波那个角，那个实际上他是内部集成了震荡电路，嗯，六十五 k 合资的定频的这种震荡电路，所以就没有外接的。嗯， rtct 这个技术波的生成银角。 我看到这是一个典型的这个应用电路，像在液晶电视啊啊等等一些 这个点，这个板上都会有这样的这些应用，这功率不大，你看啊，这是一个交流的输入，然后 em 铝合电路，整流桥，铝合电容，然后这光 后来是吧？交流整流绿波以后，这是供电给 vdd， 这是五角，对吧？然后呢？这个一角接地，接地，这是二角，你看他是接的这边的光偶。 哇，官网这边呢，是从输出端通过调四三幺，上飞压电阻，下飞压电阻，然后四三幺 分压取直，然后通过光偶反馈到这个反馈角，然后 rt 这个段子，三角就是 nct 一个这个热门电阻，是吧？ 然后 cs 端， cs 端时间就是四角，他是我们看接产业管的这个原籍，是吧？通过电阻过来接地，这边是接这个四角是电流反馈，然后 vdd 刚才说了这是电源，对吧？然后这边就是二 cd 的睫毛吸收电路，这边是变压器，初级变压变压器的这个圆边，圆边完这个啊，他的副绕组， 然后通过二这边整流这个电阻限流电容泪波，然后给 vdd， 所以这个呢，供电的这个原理呢？和三八四二起点供电基本是相当的，启动的时候是这个三百伏过来供电，然后正常启动以后， 嗯，这个变压器的圆边的辅绕组给他供电，所以我们看他的同一端是在这啊，这边同一端，这是同一端，这是一个这个自击式的，是吧？这是一个塌击式的反击式的 开关电源吧，这个跟三八四二有点类似，这是 ob 二七三这种欧宝的这个点关了芯片的一个银角功能和大致的一个应用电路。另外一款这个点关了芯片中看这个叫 m 五五七三，这个芯片和 二七三呢基本可以互换，他也是六个银角，我们看一角是接地，是吧？然后二角看，我们看不到时间，我们看他接的这个这个光偶，是吧？输出光偶，我们看从这过来的， 对吧？从官网这输出实验就是一个和二七三的这个反馈端是一样的，一样的功能，从官网接过来反馈，然后三角是 otp， 我们看接的一个热门电阻，四角也是接的是长效果的， 这个原机是吧？电流检测五角是看这边接的是供电， 对吧？然后启动之后我们看这也是变压器的这个圆明的辅导组，通过耳机管整流电容充电，然后供电，然后六角呢是接的转咬端就是长效管，就是三级，对吧？这整个他的演讲功能和这个 二七三银角工程是相相同的，所以这两种芯片是可以互换的，对吧？这六个银角比三八四二要简单一些，因为他是集成了内部的这个震荡电路，没有这个， 呃，没有这个外部的 r t c t 的这个聚酯波的生成端，另外也没有五伏基准电压输出，所以它是六个眼角，比这三瓦 四二稍微要简单一些，外围的元器件呢也稍微要少一些，所以他集中度更高，但是他的这个灵活性没有三八四二强，因为我们在实际的应用当中呢，看到这些电路板的时候要了解这个， 呃，二七三和五五七三他的一些引脚功能，对吧？我们做 diy 检修啊，也就会更方便更清楚。好，关于另外这两款芯面，今天就给大家呃，介绍到这，感谢大家关注我们下期再见。好，拜拜。

这里三十二寸的液晶电视被烧的面目全非，电源管理芯片掌管一个不留，先来洗一洗，看看灯波怎么样，发现灯波也烧坏了，起去，电源管理芯片也被炸的看不到型号了， 场馆过流检测电锁驱动电阻全部被烧了。先把这些烧坏的原件一个一个的取下来，我今天就来教大家用这个被维修件，将为万能六角芯片的 obaa 七三来代换 这个 i 七七、高三七电源管理芯片。只要是遇到这个六角的电源管理芯片，基本上都可以用 obi 器材来兑换，因为市面上的六角芯片型号实在是太多了，我也不可能每一角型号都备齐。把所有的接口全部拔下来， 这是所有被烧坏了的器件，我已经全部举起来了，这个 o b a h 三我也备了几十个，这个六角芯片我大部分都是用这个型号来代替，不用放大镜根本就看不清。第一步，把这个芯片用风枪给它焊接上去， 他的第一角是接地，第二角是反胃角，直接与光凹的第四角相连，第三角是固温检测，我们就直接悬坑， 用刀片把原来的外围电路切断。第四角是过流检测，一个幺零幺，也就是一百平方的电源，到第四角，再接一个四百七十毫亩的电阻，到掌管的 s 七，找一个四百七十毫亩的电阻，然后焊接在第 四角上面，找一个一百平方的电影，把电影焊在这四角与地之间。当然这个越地的灯波也被烧断了，我们取一段小铜丝，你知道光电耳后器的第三角，也就是越地 通往过流检测电子的这个固肯也被烧毁了，我就全心给他打了一个孔，然后把这个等式也穿过去，一端焊在这四百七十毫米的电子上，另一端穿过固肯，然后焊在这灯波上面。 他的第五角是跟地段一般是十八伏的直流电，再找一个五十六澳门的电阻与一个 en 四幺四八的开关二极管并连在一起，连着在驱动输出的第六角与城管的 几期之间。这个是椰子四幺四八过滤检测电锁，零点三三二亩，就是掌管 s 七与 d 之间长管幺零七六五， ds 七之间并列一个石刻电锁。当然还要找两个依照澳门电锁劝，连连着最芯片的第五角 与一部电源的正端作为他的启动电阻。好了，经过这一系列的改动，基本上完工了。直接插上电源， 十二伏电压正常，外孔跟电二十二伏电压也正常。现在用遥控器开机，见证奇迹的时候到了，看看是不是正常。海鲜 logo 完美修复！

主板电路的英文含义？今天梳理下手机主板电路图的线路英文含义，以下这些资料网上有很多，大家可以查找学习下，今天主要讲两个点，开拓一下大家思路。 像电源类线路， vcc 和 vdd 是 芯片的供电线路，是芯片工作的基础，若无电压输入，芯片将完全无法启动。 vss、 gnd 则是接地线路， 既构成电路的电流回路，也是电压测量的基准点。像控制信号线路，一安式使能信号线路需达到基准，电瓶触发信号，芯片开始工作。 r s t 是 复位信号线路，强制芯片从预设的初始状态、启动、 清除异常状态等等诸如此类。认知这些芯片电路引脚、具体含义和工作条件，才能在图纸上快速定位相关线路，高效排查故障。像 v c c 与 v d d 就是 新手最容易混淆的两个概念， 二者虽均为供电线路，但功能和故障指向性完全不同。若 vcc 电压异常并不直接代表芯片故障， 仅说明芯片因缺少外部供电而无法工作，需优先排查上级供电线路。而 vdd 电压异常则大概率是芯片内部功能异常，工作不稳定。因此，维修的时候要遵循先测 vcc 再测 vdd 的 顺序。 一般来说， vcc 正常，但 vdd 异常通常可判定为芯片本身损坏，使能 e n 式芯片的工作许可开关。 即使输入电源 vcc 正常，只要 e n 线路未收到有效电瓶信号，芯片就会处于休眠或关闭状态，完全不工作。手机芯片的工作逻辑基本就是先供电再许可后工作。 所以呀，新手在学习这些线路含义时，不仅要理解字面的中文意思，也要将其与实际维修场景结合起来。

三十秒了解芯片引脚的字母含义。芯片有这么多引脚，那你知道这些引脚的英文是什么意思吗？我们可以分为六类来说，电源接 d 类。 vcc 是 双极型电路的电源，正极 vdd 是 mose 电路的电源正极 v e， e 是 双极型电路的电源，负极 v s， s 是 脉冲电路的电源，负极 v p， p 是 编程烧录电源的引脚 a g， n， d 是 模拟电路的 d， g， n， d 是 数字电路的。除了电源接地类，还有输入输出类、控制信号类、通信接口类、时钟复位类、模拟信号类。
