经常有学生问我,圆形图啊,该怎么画,用什么画,怎么画才算是好的圆形图?实话说真的不能一概而论,今天呢,我来分享一下一个页面圆形图的制作过程,内容呢是支付宝的首页, 所用的工具呢是在线免费工具 process on, 制作视频的总长度呢,大约二十四分钟,我把它分成了上下两集,请同学们参考学习。第一步啊,就是打开 process on 的网站, 很容易啊,可以在搜索引擎当中搜索,也可以直接输入三 w 点 process on 点 com。 第二步呢就是登录这个网站, 登录以后呢,我们可以在左侧的菜单栏看到新建,选择新建圆形图,来到圆形图的界面。 第三步呢,我们需要新建一个矩形的框架,这个框架呢就是支付宝的首页的框架,因为我们选择的是 幺二八零七二零的尺寸,所以呢,我们在举行的尺寸的这个度量的这个这个属性面板上修改它的宽度为七二零 b x b x l, 高能二八零 px, 就是像素了。 第四步呢就是创建状态栏,也就是手机信息最顶部的手机界面最顶部的 新西兰,那他的宽度呢是七二零像素高度呢是这个标准下的五十像素高。然后呢,再把这个状态栏和 底部的这个框架进行一个对齐。第五步呢,我们需要创建工具栏,工具栏呢,也就是状态栏下方的 这个区域,它的尺寸呢给它修改为七二零像素宽, 九十六像素高。第六步呢就是创建标签栏,标签栏是工具栏下方的这个区域, 因为他和工具栏的这个尺寸呢相当很相等,所以我们直接复制他,并且给他对齐就可以了, 可以通过菜单里面的对齐工具。 第七步呢,我们需要创建底部的导航栏啊,导航栏呢,和这个 标签栏的尺寸也是一致,也是九十六像素高,七二零像素宽,所以我们直接复制并拖在他的下方就可以了, 当然也要对他进行一个对齐的操作。第七步呢,我们来创建手交海报,这个区域也是拖拽矩形,并且给他的尺寸修改为七二零像素宽, 高度呢是两百八十像素,再对它进行一个对齐操作。第八步呢,我们需要创建 app 的通知栏啊,这个通知栏呢是支付宝自行设计的,位于。呃,他 的尺寸呢高是六十像素宽呢是七二零,和手机的宽度一致,再对它进行对齐操作。第九步呢是创建间隔距离,间隔距离呢就是不同的功能区之间的这个距离。 呃,这里的规规范呢是十六个像素,所以我这里来再演示一下 y 轴向上,原来如果在幺二幺三,那么加十六呢,加起来就是幺二二九像素。 设置好以后呢,你会发现两个区域有一个十六像素的间隔。第十步呢,我们需要创建系统图标的区域,所谓系统图标的区域呢,也就是支付宝首页上,首页上一个重要的 一个系统图标导航区,它的宽度七二零,高度呢是三六零像素。创建好矩形区以后呢,再对它进行一个间隔和对齐的操作。第十一步呢,我们需要创建未读消息栏, 物资消息栏呢,也是创建一个剧情,然后呢把它拖拽到主页面的框架当中,再对它进行一个尺寸的修改,现在人像素宽高度呢是一百二十像素。 第十二步呢,我们需要创建图标,也是同样,我们不是绘制原来的或者说真实的图标,只是用句型来去代替,那么 这里的图标呢,之所以给他设置为幺八零乘幺二零的这个区域呢,是因为这个系统图标区啊,是分为三行四列, 那么这也就意味着呢,他要对七百二十的宽度进行一个四等分,在水平这个这个轴向上进行四等分啊,每一个自然是这个 幺八零啊, 然后呢对它进行一个对齐操作,为什么这样做呢?实际上是未来的把图标系统图标 这个图标进行便于对齐。第十三步呢,我们来创建图标也是用矩形工具去拖拽,并且呢尺寸设置为四十八像素乘四十八像素,然后呢给这个图标拖拽一个文本, 修改这个这个图标的文本为二十四像素。答案,为了在文件图上看起来更清晰呢,你可以给他加粗啊,最好不要加粗。 把它框选以后呢,拖到应该对齐的图标区的这个系统图标区的一个区域,做相应的对齐,然后呢 把它进行复制服用。因为系统图标区呢有很有四啊,四列三排这样十四步呢,我们完成整个这个系统图标区的所有图标的创建, 直接复制框选复制复用就可以,然后把它调整相相应的位置再对齐 在服用。 第十五步呢,我们选择清理系统图标的线框,也就是刚才所绘制的这个外框,这是没用的, 刚才绘制它呢就是为了对齐这些图标,现在呢可以把它直接选中,然后删除清除。 第十六步呢我们绘制导航栏的图标,导航栏呢就是在整个主页面的最下方,这个区域也是拖拽矩形, 并且呢对它进行复用,这个尺寸呢是三十二乘三十二像素,哦不对也是四十八乘四十八, 我们会发现啊,幺二八零七二零这个界面当中啊,很多的尺寸呢都是偶数啊,没有出现单数的这样情况, 这是大家需要注意的一个问题, 包括字体的大小也是偶数,二十四,二十八,三十二,这样去设置好,然后把这个文本拖到导航栏的图标的下方,并且对它进行一个对齐, 对其分布。这些操作在圆形图的制作过程当中啊,是会经常的用到, 可以用快捷键 ctrl d 来去复制它, 那就现在就在用一个排列图形分布的工具,让它在水平方向进行等距的排列分分布,然后呢再对它进行一个对齐。 第十七步呢是绘制搜索框,搜索搜索框呢也就是在 这个主页顶部状态栏下方的工具栏当中一块区域,搜索区呢,我是用矩形、圆角,圆角矩形来去绘制,高度是五十六像素,他的规范是五十六到六十像素的高都可以。 然后呢我们把它进行一个宽度的这个调整, 它的宽度呢是五百四十像素的宽, 在搜索框当中创建文本给他二十像素的尺寸。 好,二十四啊,二十四像素 先给他加粗,哎,为什么要加粗呢?因为实际上支付宝搜索框当中的字体的 style 就是这种。第十八步呢,会是工具栏的小图标。工具栏的小图标呢,我们可以通过在左侧搜索栏当中, 比如说搜索这个通讯录就可以输入英文 contact。 然后呢得到左侧这些图标,我们可以选择可以拿来使用答案。尺寸需要对它进行一个修改, 求开位四十八乘四十八像素,并且把它拖到相应的位置。 那我们还可以继续去搜索说加法号 cross。 搜到以后呢,我们可以选择相应合适的图标,拓展到相应的位置,并且对它呢进行一个对齐和尺寸的修改。 当然也可以将你提前准备好的素材导入导进来。 第十九步呢,我们来绘制标签栏的图标。
粉丝2906获赞1.2万

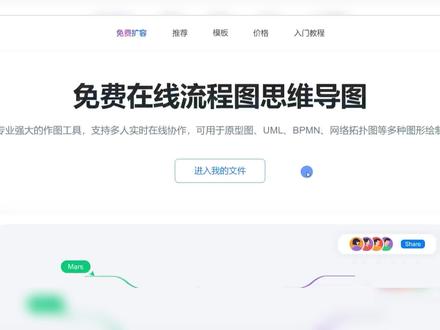

process on 使用教程第一期首先点击官网进入网页,点击登录后,选择进入我的文件,新建你想要创建的图形,可以创建流程图、思维导图、思维笔记等多种图形。我们以思维导图为例, 进入写作界面后,上方是工具栏,右边是操作区。关于主题风格,你可以选择默认主题风格, 也可以选择推荐模板,还可以在操作区更改主题样式和页面样式。创作完一张思维导图后, 你还可以将思维导图协作给好朋友,一起开启头脑风暴模式。回到模板社区,上万张知识模板可供你选择,只需输入关键词即可,有大量现成内容供你使用,还有更多精彩等你来发现。

无论是课题研究还是论文写作,经常性要画一张技术路线图,你是怎么来画技术路线图的呢?今天介绍一款免费的在线流程思维导图,画一只工具 process on。 这款免费的工具可以用来画思维导图,流程图、思维笔记等等,并且他还支持团队写作, 拥有海量的模板。今天我们就将以这张技术路线图为例,带大家认识一下如何在这款在线工具当中制作技术路线图。首先在这个网站上面注册并登录, 然后进入我的文件, 今天 我们就将以这张课题研究的技术路线图为例,带大家来认识一下。首先最左侧这些都是图形工具,如果在默认的图形工具当中,你需要的图形没有,你也可以点击更多图形 去添加。最上面一排是我们的工具栏,可以调整自己的大小,设置线框,调整颜色等等。最右边是一个导航 以及其他的一些工具栏。 制作完成以后可以在右上角下载协作或者发布。那接下去我们就从新建一个空白的画布开始 熟悉一下。点击新建,我们选择流程图,你可以选择下面的模板进行制作。为了带大家更好的熟悉这款软件,我们从零开始设计制作。 在流程图工具当中拖出方块流程,输入文字, 调整自己的大小。注意在这里有两种图式,第一个是圆点,第二个是方块。如果你需要调整框的大小,鼠标要移到方块上去调整。 如果你点击远点,你会发现他是帮助你绘制线路的。如果你会 错了,你可以点击撤销按钮,你可以选择框选的方式来移动所有对象。好,现在我们的流程图上有五个框,那如何来绘制线路呢? 鼠标移动到白色的点上,然后来到你要绘制的框点, 鼠标左键放开好,这五个框就连接起来了。如果我想要让这五个框成为一个独立的部分,那这里就需要使用到容器这个工具。 点击容器,调整容器的大小,然后在线条样式这里选择虚线,第一部分的容器就画好了, 然后拖拽向下箭头,调整箭头的大小,调整箭头的位置。你可以选择复制容器,或者再次插入一个新的容器。如果你不需要容器的名称,直接将它删除即可。再次拖拽流程, 在第二个框中有一个大括号在这里, 同样他的大小也是可以调整的。 以此类推,你就可以完成整张技术线路图了。如果默认的页面不够大,你也可以选择页面页面大小 将你的页面调整到你合适的大小,并且还可以调整页面方向。我们 破绽一个新的流程框,我们可以对不同的框进行着色,点击填充样式,选择颜色。如果你有多个框需要着色,你也可以选择格式。刷工具, 完成你的技术路线图后,可以选择下载,这里提供了多种格式的下载, png, jpeg, pdf, svg 等等。如果你要选择高清,那则需要支付一定的费用。 同时你也可以点击协作按钮,添加团队的成员,邀请他一起来协作。在 pose 昂中提供了多种多样的模板,他根据场景对 模板进行了分类,是对 process on 这款工具的简单介绍,相信你不用花多久就能熟悉这款工具。

有粉丝小伙伴问我在教案中的图是用什么软件来画的?我今天来给大家说一下这个 what is on, 这就是我用到的画图软件,这个软件是在线的,它有免费的和付费的,我目前呢是付了费的, 免费呢,他对已创建的文件的数量有一定的限制,但是对功能上讲话基本上没有什么区别。 我们在整理所有的课程呃时候需要用到的图都是通过这个软件来画的,以及我们在上课的时候 因为要讲把一些知识点讲清楚的话,会涉及到大量的画图,这画图也是用的这个软件,我们可以随便点一个进去看一下啊, 哎,这个稍等再打开, 由这里边就涉及到大量的这个加外部呃知识点的时候就画了很多的图都是通过这个软件来画的,那我们怎么去使用呢?你再点击新建,这有一个有流程图,有月薪图,还有 u m l 图,其实我们很多小伙伴一般说用这个流程图就够了, 在这个流程图中呢,其实他会提示有很多些模板可以让我们去选择模板, 这有就选择模板,目前呢如果你不想选择模板的话,就直接就直接不要选择模板,就直接用就好了。用的话这个左边呢有很多的图形, 这些图形呢,我随便拖一个过来,然后就可以画条线啊,就可以开始做我的业务所需要的 图啊,或者说是我的旧上所需要图,就可以拖各种各样图,你这还有些箭头啊之类的啊。


思维导图关联线功能,我们在画思维导图的时候,有的节点之间可能存在着关联,这时候我们就需要用关联线把他们连接起来。如何给思维导图添加关联线呢?鼠标单击,选中目标主题,点击上方菜单栏关连线, 指向关联主题,单击左键关联线就添加完成了。还可根据需要更改关联名称、位置,更改线条粗细、颜色以及样式,如果不需要还可删除关联线,使用关联线会有利于我们记忆不同主题间的关系。

如何画业务架构图? 带着大家画一下, 我们来画一下啊,大家接下来聚精会神,好吧,看看加油。图是怎么来的,我们来看一下今天我要做的什么呢?做一个监控系统,统计,他会形成一个监控系统,那么我们接下来要画一下这样的监控系统。监控系统,什么叫监控系统?监控系统无非是对系统的监控,对吧?对哪些系统啊?比如说对于我有假设,我有业务 a、 业务 b、 业务 c 三个系统,那么我现在要对他们去做监控, 那么假设啊,下面这个是我们的一个监控系统,我们暂且叫他公炮监控系统,对吧? ok, 那么我们要对这三个业务系统进行监控,那么我们监控,我们来看业务 a, 我们监控首先要去收集数据,对不对?我们需要他们把数据打过来, 所以我们要对他们做数据监控,那么数据收集,数据收集过来之后,我们数据监控系统,他是不是就需要把数据采集过来?采集过来的时候,我们把它定义一个叫做数据采集成,对吧?数据采集成,把数据采集过来, 反击过来之后呢,我们要对他做数据计算,数据计算,等数据计算完了之后,我们要把数据计算的结果把它存储出来,对不对?是不是能跟上吗?跟上稍有啊。 ok, 存储完了之后,我们是不是就可以对他做数据展示了,对吧?数据展示,然后甚至我们可以对他做报警,对不对? 四十是不是应该刷六啊?真小啊,真小啊,因为因为我们的系统设计图已经画出来了,看到没?就这么简单,系统设计方法论,完整视频关注私信领取安排!

推荐一款免安装在线流程图思维图的平台, process on 提供强大的作图工具,海量的作图模板,支持多人实时在线编辑,让你打开一个网页,在很短时间内生成一个你想要的流程图思维导图等。接下来我们来看看 如何访问这个 process on 平台。直接搜索 process on 平台,进入官网,平台能力支持多种类型的作图,可以团队协作,拥有海量模板,多场景跨中端应用。 想要新建一个图形时,可以进入模板界面搜索,选择一个自己喜欢的模板,点击立即使用,查看详细内容,如果模板符合自己的需求,点击使用,这样可以创建一个属于自己的图形,支持多种类型 文件导出,相当便捷。我们也可以自己新建空白文件,拖拽创建。如果没有我们想要的图形,我们可以选择加载更多的, 这样我们就可以花式作图啊!欢迎双击关注或评论区留言,感谢支持!

那个我们今天讲解一下这个圆形图的这个东西啊,然后那个我们今天用的工具,用我们小哥来讲解啊,那市面上面这边比较比较比较通用的一些圆形图工具啊,比方说像那个 asurl 啊, 是吧,啊,这款也是大名鼎鼎的一个圆形式的工具啊, s r p 啊,然后这个是很大名鼎鼎的一个圆形图射条件啊,把这个模样啊,然后或者说那个今天我们要讲是吧啊,然后或者啊,磨刀 啊,磨刀,然后狼骨啊,拿折扣,老婆推荐的是吧,老婆推荐的拿折扣啊,或者说积极项目那个对了嘛,没听懂啊,这周都是这个这个 啊,国内外很通用的啊,国外的可能开始跟跟飞克马,可能可能会相当流行 啊,然后那个国内的话可能磨磨刀或者那个南湖啊啊啊,向老罗推荐的马斯特购在哪里啊?马斯特购 啊,或者或者说我们用的最土最土的小 q 啊,那他现在这样一个界面啊,大家现在先稍微看一下啊,比方说我们就就拿那个这个小 q 是不是这样的一个界面,里头是不是左边是组件啊,有字体,有矩形啊,有框框,有图片图标输入框啊,这些页面的这些元素对不对啊,然后右边是可以控制 这个这个这个这个组件,它的一个大小, xy 坐标大小宽度是吧啊,包括一些背景色监听事件对不对啊?那我们再看一下开始比方说,哎,我现在用用用这个小 q 啊, 我精选广场里头能够给我的素材,也要做移动班对不对啊,我们这时候要说要做一个花的这种这种系统啊,花店的这种系统对不对啊,能给我们的一些素材啊,丰富程度,能明白这意思吗?素材的一个丰富程度 啊,然后包括说小 q 这边的时候啊,然后像一些呃,机械广场这边有我们大家看到这个手机端的吗?啊,包括这个移动端的 好,然后我我们可能比方说我们在做一个后台管理界面的时候啊,那我们可能现在这一套是安德帝的这个这个另外一套这个蚂蚁金虎开源的一套那个前端的一个样式啊,组建库啊,如果说我们做安德帝的一个那个用它来做主 主要的那个后那个前端的那个那个组队部的时候,那我们可能选按能力来去做为合适一点点啊,如果我们现在用用用那个啊, id 的 ui 啊,来去做的时候,那么可能我们考虑就是说呃,这个呃,我们看一看啊, 我们哪一套是二点零 u i 的二零八零 u i。 好的,没看到啊,不要紧好不好?好,那我们我们上 到这边去看一看,是不是我们先看一下资源广场能够提供给我们的一些东西嘛,是不是这个意思啊?啊,这边可能都是按 d 的一个 啊,是不是,这边是不是有 eleven ui 的这个这个组建库的样式,嗯啊, 是吧,你后续就可以像这种,如果他是免费的一个资源,那你就可以把他整个整个给他创建,通过创建副本的形式,你就可以拿到去用,等一下我们在小规上面去用啊,用这样的功能啊,那啊, 最大的差异其实其实也就仅仅是资源上的差异,和这一套比方说在国外用的费格版的时候,能够做出很酷炫的效果, 那可能是国内国内现在的一个呃,圆形图工具不太能给到我们的一些东西啊。那这就是今天今天要讲的内容好吧。

今天呢,讲一下 ios 系统原型怎么画?首先呢是打开 pose 啊,先拖拽一个剧情到工作区, 把它的页面尺寸修改为七五零幺三三四像素,然后呢把视图缩小,便于这个制作的过程当中观察。第一步呢,我们先 利用这个主页的完整的尺寸框架复制一个,并且把它的高度修改为四十像素,用来呢制作状态栏的这个框架,并且呢对他进行一个对齐, 然后呢再把状态栏再复制一遍,给他一个高度为八十八,主要是用来制作导航栏啊, 苹果系统的导航栏就是状态栏下方这个位置,再对他进行一个对齐操作,再把导航栏的这个线框呢复用一遍,复制到下面, 然后给他修改尺寸为九十八像素高,这个呢就是他的标签栏,然后再对他进行一个对齐。 接下来呢还是复制这个导航栏的框架,把它修改为高度两百二十二,这是属于 呃主功能区,就是因为我们做的是支付宝的首页的原型,所以 呃基本上是严格按照支付宝 ios 版的这个圆形的功能界面去制作, 也同样要对他进行对齐操作。 然后呢再把这个区域进行复用, 修改它的尺寸高度为三百四十六啊,你们会发现这里的所有的尺寸的都是偶数,因为单数的这个基数的这个图形 在导出的时候会出现虚化的这个边缘的现象, 也不符合这个 ios 的设计规范。好,接下来继续复制他制作一个这个他的 功能图标,下方啊有一个通知栏,这里呢呃,主要是调整他们之间的一个距离,就是线框之间的距离, ios 的线框的距离之间呢,有两个标准,一个是近距离,就是两二十个像素, 远距离的就是三十个像素。然后就是制作这个通知栏下方的一块内容区域,当然这一块 也和这个下方这个比较窄的通知区域呢,有一个二十像素的间隔。接下来做这个导航栏当中的图标,图标的标准是在四十四像素之内, 四十四乘四十四像素啊,再拖拽文本,这个文本呢,我们是给他啊,应该是二十四个像素大小, 三十四, 给他一个搜索框,搜索框在这里呢,呃,是五十八像素高, 然后对他进行一个对齐的间隔,对齐啊, 就是居中,在垂直方向上的居中,由于这个 pcsr 呢,他在线编辑呢,其实他对齐功能啊,好像还是有很多 bug, 虽然总体来上来讲比较方便,但是有些地方还不尽这个好用,不是特别的好用。然后再 搜索框搜索这个十字交叉的这个加法号,这个图形搜到以后呢,再把它拖拽到这个相应的位置, 当然大小也要对他进行一个调节,修改是按照四十四乘四十四去修改, 当然这个呢,你也可以事先在其他的软件图形软件当中准备好,然后直接导入,或者能下载 ios 的这个,呃, gy 的这个 ui 的 cat, 还有这个包从中呢去导入。接下来做这个功能区图标的就是内容区啊,内容区, 呃,支付宝内容区的一个图标,和他相应的这个内部啊,就是文本标签, 然后对他进行一个复制,并且呢最后也要把他们对齐,然后我们会发现在 制作这个圆形过程当中啊,对齐啊,尺寸啊这个概念始终都要非常强调,很重视才行, 包括这个编剧啊,你像 i s 的这个设计的编剧,他也有相应的规范要求, 那后面呢,我们会专门针对间距呢?嗯,做一个单独的视频 好底部标签栏图标文本 复制完成,再对他进行一个操作。底部标签栏图标的尺寸是五十乘五十像素, 当然他不一定是方的,但是不管他是什么样的形状,他的大小只能在这个五十乘五十的尺寸空间里去设计, 而不能超出上方的这几个。最大的这个图标呢,我给他七十八乘七十八的尺寸,像素的尺寸 啊,文本也是最大的,应该是在呃这里面最大的一个,呃二十八像素, 顺带呢直接把它修改为,嗯,他真实的这个功能, 或者说真实的标签, 同样也是要复制对齐 还有间隔这些工具呢,在做 ui 设计的过程当中啊,你是无法逃避的, 而且呢要一定要掌握,仅仅靠肉眼去分辨的话,这个太难了,这个是也是不合乎,呃,不合乎规范的, 他很多这个圆形工具,他都默认对这块有一个很好的支持, 然后做一个复制一个四十四像素长宽的 图标到这个系统通知栏当中,再做相应的文本去模拟。 当然我们说这个支付宝啊,也已经先后这个迭代了很多的版本啊,目前的这个阿尔卑斯的支付宝的,呃 页面的,呃,可能不是这样子,因为我在做这个圆形的过程当中啊,并没有去对照现在支付宝的 ios 版的这个页面,我是找了一个,呃,大概是 ios 就是 iphone 八推出时候,那个时候的支付宝的页面,然后根据那个时候的页面设计做这样的一个圆形。 当然呢,这个设计规范呢,是根据 iphone 八所支持的这个呃 标准来去做的。那我们知道,当这个 iphone 十 ios 十一推出以后呢, 不仅有这种普通屏的设计规范,又出现了一个全面屏的设计规范,其中包括一些对刘海区呃等等相应间隔间隔的一些标准。 在本奖当中呢,我就不在此做一个坠数, 这里呢,再录入新文本去 模拟真实的这个 app 发布以后这个功能区要完成的一个内容。 最后呢,我们上传这个图片去导入一个状态栏,当然一开始呢,不去做上房状态栏的这个线框也是可以的,一开始去导入状态栏也没问题,但是一定要注意,导入的这个状态栏的 图片,他一定是严格按照七五零乘四十 px 这个标准。接下来呢, 在做一些细节,比如说搜索框当中的放大镜投标啊,这里所有的圆形当中的这个巨型啊,实际上如果你要做的更进一步的话,那是需要把它呃 这个改变成什么呢?改变成就是真实的就是最终版的这种图标的形状啊,当然不一定是彩色啊,黑白也可以, 毕竟我们呃我在演示这个版,演示这个原型制作呢,他主要是以这种低保证为标准的, 所以很多东西可以去用一些这个线框啊,简单的形状去替代, 当然这样做出来的视觉效果肯定不如你用真实的图标来去制作啊,这就是最终的结果。这里提醒大家一些尺寸啊,会在 这里标注出来,你们注意查看,来对照一下,包括文本图标的尺寸字号。 哎,基本上 这个支付宝 ios 版的首页的圆形制作呢,就讲到这里。

互联网大厂没人敢说的实话!圆形工具推荐磨刀啊,操作简单,木刻呢,圆形模板非常丰富,挨个说吧,也就能用一下,交互太难了。由长途工具推荐,在线工具非常推荐!普塞藏协同,很方便。 离线工具呢,推荐插慢的麦克呀, windows 啊,你都可以随便下载。在线文档图一键非常推荐!飞书流程图、思维导图、持续图,文档模板一应俱全,极度好用。 学习数据工具推荐,你就去火山引擎买点 ab 测试教学 demo, 一应俱全,你不会的,你再去看一看神测数据,也能学到一些内容。 查调研报告工具推荐,我只推荐谷歌搜索免费报告,一搜全都有了,没有广告,还记住一个关键字啊,想搜什么就搜叉叉叉调研报告。

每天分享一个科研工具 day 十一今天给大家分享的是画图软件中的天花板 process on, 它不用下载软件,只需输入网址即可在线绘图。可以看到这里的绘图类型多种多样,基本满足大学生绘图所需, 画出来的图也很好看,而且可以选择不同风格。最 nice 的就是只需输入想绘制的图形,即可进行 ai 创作,不用自己拖来拖去了。绘图的导出形式有 jpg, png, visale 等各种形式。

兄弟们啊,我又发现了一款可以让你上班摸鱼的工具,握刀,你们知道吗?他最近推出了一个让你省心省力的 ai 功能,能一键生成圆形图、流程图、思维导图、表格,甚至可以解放打工人们脱发的问题。 nice! 我们先进入工作区,新建一个圆形图,选择手机尺寸,打开编辑页面,准备开车。这时候咱们点一下左上角的 ai 按钮,选 ai, 生成圆形页面。然后咱们来一个主题, 要做一个新闻阅读应用。哎,看这个,他居然生成了一个像模像样的圆形图,这比你自己动手画强多了,你的动手绘画功夫还是用来摸鱼吧! 哈哈哈哈哈,别以为这样就结束了!莫达的 ai 功能,还可以生成流程图,我们点击 ai 生成流程图,就可以生成一个专业级别的商业付款流程图,你说牛不牛? 你有病,你有病!还有,咱们可以用同样的操作生成思维导图表格、图表,而且万一生成内容还需要填充,用上 ai 智能填充功能。最后呢,咱们左边还有一个 ai 对话功能, 你猜他有什么用呢?咱们如果说没有敏感的时候,我们可以输入某一些关键词或者一些主题,他就能把我们深层内容, 比如我让他设计一份在线教育的学习反馈表,他居然秒回问题和选项内容,绝对是上班摸鱼偷闲的福音, 赶紧把东西用起来,解放一下,你为数不多的喜欢。为什么我长得这么帅?那是要掉头发呢?你们俩长这么丑就不掉头发?因为他们点击关注了。

那我们接下来要做的就是说呃利用这个工具,然后去把微信的整个首页给实现。那我们来看一看,我们要去把一个呃产品的原型都给他画出来的话啊,我们怎么去做?如果说我们是在我们 要去复制别人的复刻别人的一个页面的情况下,那我们的办法就是我们要先去想清楚这个页面他有哪些不同的状态。比如说我们对于微信的这个首页而言啊,我们稍微放大一下给大家看一下他是不是会存在这四种状态, 因为这四种状态就代表就是说我还是停留在首页,我并没有跳转到新的一个页面去,对吧?比如说我们在这个地方点击这个任何一个消息卡片,那这个时候我们是跳转到新的页面了,那大家可以在实际的这个使用过程当中会发现,当你不管 是这个有消息还是没消息啊,以及你点击这个搜索,或者点击这个这个这个更多的这个按钮的时候,他其实都是在呃微信的这个首页,只不过是不同的层啊,我们说他这个不同的层的一个展现,他并没有跳页,对吧? 所以我们就去看这个页面有几种状态,那我们去拆分一下呢,他应该有四种状态,第一种就是没有消息的状态,末的一种状态。 那第二种状态呢?就是有消息啊,我收到了消息之后的一种状态,他可能会在这个具体的这个呃消息的这个头像的位置和我们底下的这个呃爱康的这个位置上会有消息的一个提醒。那还有一种是我们说的这个搜索的这个状态, 还有种是说这个有服装的状态,对吧?这是我们说这个页面的四种不同的状态啊,那我们就知道了,说我们的页面,呃,这个手 他会有这四种不同的一个状态,然后我们再对这个啊页面每一个不同的这个状态给他进行一个拆分。 呃,比如说我们我们先说这个消息的这个正常的这个默认的这个首页的一个状态,我们给他去进行一个拆分的话呢,我们给他分成了三个部分。 第一个部分是我们所谓的这个标题栏啊,在这个标题栏里面我们可以找到有这个服装的入口,有搜索的入口,有这个快捷功能的入口啊,那是什么呢?我们来看一下, 这就是我们所有的这个标题了,那在这个标题里面有标题,有搜索的入口,有这个更多功能的入口,还有这个浮框的入口,对吧?这是我们对他进行的一个呃拆解。同时对于浮窗的那个入口而言的话,如果你没有去添加浮窗,那他就不展示啊,有浮窗的时候才会进 新的展示。那再往下是我们的消息列表,消息列表就是由无数个这个消息卡片所组成的,那我们再去看每一个消息卡片都有什么信息呢?每一个消息卡片有 联系人的头像,联系人的姓名,最近的这个消息的内容啊,最近的消息时间,还有个新消息的提醒,就是在他如果是未读消息的时候,会多一个那个红色的小点,那我们来看一看, 这就是我们说的啊,这块是不是一个消息的一个列表啊?在这个列表里面都是消息的卡片,每一个卡片有联系人的名称,联系人的头像啊,最新的一条消息的内容,还有这个消息的时间,如果是新消息的话,会在另外一个小红点, 对吧?这就是我们对他进行的这个这个模块的一个拆解,那底下的话就是我们的那个四个 ico 啊,那个什么呃消息,然后发现,然后我的啊,他是 没有,他有四个这个爱抗区组成,选中的时候会有高粱,没有选中的时候就是一个,呃,就是一个那个没有状态的一个默认的状态,对吧?这是我们在对这个其中的一个页面 进行一个拆解啊,我们拆出来来说啊,他有这些不同的这个部分,然后每个部分是什么样的?那再往下我们会去看组建的一个不同的状态。 什么是组建呢?组建就是说我的页面状态并没有发生变化,也就说我的页面还是刚才的那个页面,只不过说这个页面上的某一个部分发生了变化啊?比如说我们去看这个位置, 当我们如果有新消息的时候,那是不是在这个啊?当我们点击这个更多功能的时候,他是不是整个页面其实没有变化,只是说他会多出来这么一小块东西,那我们就把这个东 定义为一个组建啊,这个组建他可能是有这个不同的状态的,那这个状态就是他显示的一个状态, 而这个状态就是他隐藏那个状态。那这样的话我们是不是就能对整个呃,微信的这个首页从他的这个不同的页面状态到这个每一个页面状态之下,他有什么样的一个结构, 以及说在这个结构里面他有什么样的一些组建是有特殊的这个状态的啊?就是其实我们这个页面的每每一个 部分,我们都可以给他定义为组建,比如这消息卡片他就是一个组建,但是这个组建他可能没有过多的这个状态啊?为什么我们说新消息的那个状态他是他是页面状态呢?因为你会发现当有新消息的时候,不仅这个模块多了一个小点,对吧?底下也会多个小点,所以他 其实是整个页面的一个状态的区分,并不是这一个组件单独的一个。呃,状态 好,然后我们再去往下看一看,呃,我们接下来就来实现啊,我们就来实现我们怎么怎么去把这个微信的一个首页给他画出来,好吧, 我们就来开始把这个微信的首页进行一个这个呃复制哈,那我们可能在刚开始去接触画圆形的时候呢, 对这个元素的这个大小,比如说这个文字到底有多大,图片有多大,在什么样的一个位置,我们可能不是特别的清楚。那我们的一个简单的办法呢,就是我们把这个我们要复制的这个圆形, 把这个页面先给他进行一个截图,然后再截图之后呢,我们再把这个页面复制到我们的一个圆形图里面来啊。比如说我们现在看我, 我们要去做这个首页了,对吧?我们先把我们这个页面给清干净,哎,然后我们说我们要把这个页面给他先复制进来,我们把它放到旁边 啊,这样的话我们就来看啊,我们的这个页面应该怎么样去实现最终和他是一样的这么一个效果啊?那我们首先来进行这个编辑,对整个这个元素的这个默认的这个标题进行一个编辑,我们双击选中他改成微信 啊,然后这个时候我们看到了右上角有两个这个,呃,我我们实现的过程,我们是按照这个,我们刚才不是做了一个拆解吗?我们有三四个不同的这个页面的状态啊,我们先来实现默认的这个状态, 然后在默认的一个状态之下呢,我们刚才做了个拆解啊,他的标题栏这块有服装的入口,搜索的入口,还有这个快捷功能的入口,那这块我们先来把顶部的这部分实现, 那这个地方我们看到有两个 i 卡,一个是这个搜索,一个是这个更多,那我们可不可以把它自己画出来呢?当然可以,但是这样的话可能就会很浪费我们的时间。那我们一个简单的办法呢,就是通过素材里面去进行的搜索啊,比如说这个我们认为它叫放大镜或者搜索,那我们可以直接输入这个搜索, 你输入完了搜索之后啊,你在前面去选择什么呢?选择图标你就可以找到 这块就会出现了一堆这样的一些图标给你去进行选择了。那我们的简单的办法就是找到你觉得合适的那个,比如跟他比较像的那个,然后我们给他拖进来, 这个时候我给他拖进来放到这,这个时候大家会看,呃,我其实拖进来的这个要比他的那个图标要大一些,对吧?那我们说我们要 跟他实现一样的一个效果,我们就去进行一个调整。嗯,比如说我们现在看到对于这个,呃,我们拖进来的这个图标,他的高宽是二十四,那我们是不是要进行调整,哎?我给他缩小再缩小, 这个时候发现到二十二的时候可能跟他差不多了,哎,我就给他放在这了。然后当我们把一个元素他的这个位置定好了之后呢,我们就可以在旁边对他进行一个编辑啊,比如这个我们叫什么,我们对他进行一个命令,叫搜索按钮, 这样的一个好处就是我们要养成这个命名的习惯,这样就是后续我们是很容易对他进行一个定位和 调整的,那旁边有一定要更多的按钮,那其实看起来有个加号,我们可以把按钮添加去搜一下。 这时候我们看到了啊,这个按钮就跟他比较像哎,我们也给他拖进来, 这时候发现他们俩刚好差不多,那是不是这个位置我就可以放在这了,对吧?然后我们看到右边这还有两个小点,那对于这两个小点怎么去处理呢?我们可以去直接在这梳个圆,对吧?那实际上本身我们在这个 正常的这个基础素材里面就已经有圆了啊,我们就可以把这个圆给拖进来,这个时候我发现这个圆比较大,而且它是有这个边框的,我们先把边框给去掉,然后这个圆的颜色呢?应该是黑色为主啊,那我就再选这个填充这块选择黑色, 那我选择了这个黑色,这是我最近使用的哈,发现你这个黑色的这个透明度是有透明度的,那我们就通过把它给直接拉满,变成一百,那就没有透明度了。这个是我们看大小再去对它进行一个调整,可能是五个像素 差不多,是吧?五个像素的时候还稍微大一些,我们就差不多先将就,然后这两个东西我们给他一个复制啊,我们可以对元素进行复制哈,就你直接选中这个元素,然后 ctrl c、 ctrl v, 他就能复制了,然后给他进行一个编组,对吧?他俩是永远组合在一起的啊,编组完了以后给他命名个名 叫做我们的这个服装按钮,以及刚才我们选中的那个添加按钮,对吧?我们说还叫更多功能更多按钮, 这样我们是不是就对整个头部啊?我们刚才说了一个头部进行了一个定位。好,然后我们就可以把它三个组合在一起, 再给他们分一个组啊,再给他们命名为,再再把他们组合到一起给他们命名。为什么呢?叫标题栏,这个是 之后我们就可以直接把这个页面,把这个拖动到我们自己的这个圆形图上啊,举重对齐,那差不多他的位置 就是这样,这样的话我们做出来这个圆形就和我们自己看到这个圆形就会比较看到的这个页面就会比较像,嗯,我们就能够做出一个高保证的一个圆形图来了。 好,然后接下来的话,其实我们会想到一个点啊,就是在我们的这个使用的过程当中,我们是不是对于这个区域的一个点击可能就不太容易点到啊?因为大家可以看到它实际上是一个非常小的这个按钮, 那这个地方我们为了让我们后续啊,方便去这个用户去进行一个点击的一个交互的操作,我们是不是希望他整个点这个区域的时候都能够实现一个点击的这个 行为的一个监控。那这个是我们的一个办法,就是啊通过在我们的素材里面去插入一个叫链接区域的这么一个元素,那这个元素呢?他其实是一个我们在这个编辑状态下能够看到,但是在这个预览状态下是看不到的。 这个时候当我把这个调整到这么大的时候,就意味着用户只要点到这个区域里面,他都可以实现啊,对这个区域的一个点击,我们去预览一下, 那大家可以发现这个时候你是并你是看不到那个黄色的东西的哈,他不会,他不会出现在我们的这个预览的模式当中。那后面我们在做这个服装的一个 交货的时候呢,就需要对他进行一个事件的一个添加,这块我们就先不用看这个地方,大家知道我们怎么去进行这个啊?服装的一个添加啊,这个这个这个点链接区域里添加就可以啊, 然后我们看到这个旁边有个有一个这个小的这个箭头,对吧?那大家知道这个箭头是干嘛的吗?嗯,我给大家去做一个演示,当我在这个地方啊,我把我画一个很长的这么一个图, 这么长吧,然后我把我的这个页面的高度调整,因为我们在实际的使用过程当中,是不是会有经常有往下滑的那个呃,场景出现,对吧? 对,好,这时候我们的页面高度变成了这么高,也就意味着我们是可以往下滑的,那大家看这个地方的一条虚线就代表着这是我们的第一瓶,那么第一瓶就到这个位置,那接下来我们想看的就是说这个小按钮它代表了什么意思呢?我们去金融玉来看一下, 那在这个模式之下啊,大家可以看到我是不是可以进行上下的滑动了,但是大家发现在我上下滑动的过程当中啊,咱们的这个顶部的这个标题呢,他没有发生移动, 对吧?那他是怎么实现的呢?他其实就是靠我们的这个啊小小箭头,我们的小箭头就定义了说在用户往下滑的时候有哪个区域啊?是不会不是这个滑动区域的,比如说这个地方 我们把它往上挪一挪,哎,我们刚好把这个字给它挪到一半的这个位置的时候,这个时候我们再来预览看一下,我们要去下滑的时候,你会发现这个部分就已经被移走了, 所以这就是我们怎么去控制啊?我们的这个上面锁定的这个冻结区域的一个办法,就是通过我们的对 箭头的一个高度的调整啊,通常情况下我们就是锁定到标题栏这里啊,那这块的话就跟大家讲了如何去对这个顶部进行一个锁定,当我们点击他的时候,你也会发现他在告诉你说啊,进入了一个选择页面的状态啊, 这个页面的顶上啊,从第零个像素到第八十八个像素这个部分它是一个固定的一个区域啊。同样同理,我们的下面这个部分,我们在滑动的过程当中,这一部分它是不是也没有变化?那这是为什么呢?因为这个地方我们也有个小箭头, 这个小箭头就决定了说我们在这个,呃,底下最底下的这三十四个像素,他也是一个不动的啊,这就是这个东西的一个用法。


四款产品经理最常用的圆形图工具, ex、 磨刀、模克和马钱,你最配谁?普及率最高的当属 ex, 这绝对是产品经理的启蒙。圆形图工具能快速创建县风、土流程、土原型、说明文档、 app 和外部网站,产品的设计都不在话下。磨刀主打在线设计,编辑圆形的工具主要是手机端的圆形设计,能够快速创建页面,这是手机端实时预览编辑后产品直接保存云端,随时随地进行圆形设计的制作。 模克相比磨刀主打手机端模克,在 pc 级,外部端圆形设计的功能很强大,并且自带交互效果的预设组线可以帮助产品经理快速铲除设计,而且还是免费的。马前去年九月份刚上线,有丰富的圆形模板库支持圆形 ui 图对比支持功能点与圆。 这三个功能啊,都能够比较好的帮助产品经理提升工作效率。那产品经理选圆形图看什么看?四点一,看组建库和模板的丰富度,这能提升设计效率。 第二,看使用产品是否广泛,是否 pc、 移动 lab 都支持。第三,如果要产出高保真,还要看交互功能的支持程度。 第四,要看功能的拓展性。如果一个产品能够解决所有产品经理对于工作中的工具需求自然更加强大。 从组建库和模板来看,莫当内置了比较多元的组建,只是自定义组建,同时提供大长常用的组建 ls、 element t、 dess、 小程序等等,符合国内的使用场景,操作便捷,略胜一筹。 使用场景来看,磨刀更侧重于手机端的圆形设计,如果你是一个呃要做外部端产品或者呃 pc 的产品,那么 action 模特马前会更加友好。那交互设计来看的话,如果日常的产品工作对于页面的交互要求不高,那么以上几款产品呢,都可以满足你的需求。但如果要产出高保真的原型, action 模特能够支持复杂的逻辑关系处理,模拟更加真实, 但 x 的使用体验稍显复杂。第四呢是功能拓展性。莫刀的定位是圆形工具,对流程设计、 ui 设计方面支持很少,其他三个产品支持更加到位。 那如果你是一个新手的产品经理啊,主要以手机端产品设计为主,推荐使用磨刀。如果你的工作包含了 pc 和外部场景,别想在一个产品内做流程图,推荐使用模克和马钱。最重要的是模克现在免费。 如果还想继续进阶,提升产品原型的交互体验,铲除更复杂的原型图,可以尝试学习曲线更陡峭,但是支持功能更多样的 x。
