圆柱体怎么切30度角
超级课堂成就名校梦想！超级学员们大家好！这节课的内容是多角度切割圆柱的切割。上次课我们研究了圆柱的侧面展开，今天我们将对圆柱进行多角度切割。 我们先来按照劈木头的方式处理圆柱。这种切法叫竖切， 即用一个过圆柱对称轴的平面去切割圆柱，圆柱被切割成一模一样的两部分， 这样切割形成的两个切面， a、 b、 c、 d、 e、 f、 g、 h。 我们称为圆柱的轴结面。 这两个轴结面完全重合，都是长方形。特别的是，当圆柱的底面圆直径 d 等于高 h 时，轴结面是一个正方形， 变 a、 b、 c、 d、 f、 g、 e、 h 是底面圆的直径。 另一边 a、 d、 b、 c、 e、 f、 g、 h 是圆柱的高。因此，圆柱轴结面的面积 s 轴等于 d、 h 等于 r、 r、 h。 这个公式超简单，其实就是长方形面积公式。对比上节课的圆柱侧面 面积公式， s 侧等于二派 r、 h， 我们就能发现轴截面面积和圆柱侧面积的关系， 即 s 侧等于派倍的 s 轴，圆柱侧面积是轴结面面积的派倍。 当用一个平行于轴接面的平面去切割圆柱，将圆柱分成不等的两块， 但两个切面还是长方形，一边 a、 d 还是等于圆柱的高， 另一边 a、 b 小于圆的直径，所以这些切面面 都小于轴接面的面积。即用所有的平行于轴接面的平面切割圆柱时得到的切面中，轴接面的面积最大。 我们来看一个例题，已知圆柱底面半径为一分米，轴结面是正方形，则圆柱的侧面积是多少？ 根据提议，轴截面是正方形，所以圆柱的高等于底面直径二乘以一等于二分米， 那么轴结面面积 s 轴等于二乘以二等于四平方分米。根据 s 侧等于派背的 s 轴得到 s 侧等于四派平方分米。 可见，记住这个公式后，可以直接由轴截面面积推出侧面积。 下面我们再来按照切香肠的方式处理圆柱，用平行于底面的平面去切割圆柱， 称为横切。会发现将圆柱分成两个小圆柱，切面是与圆圆柱底面一模一样的圆，经过这样的一次切割， 比原来多了两个底面，如果切两次呢，则多四个面， 切三次多六个面，以此类推，切 n 次就多二 n 个切面。 这里超级学员要注意，如果改一下说法，横切切成两段，那么还是多四个面吗？显然不是， 切成两段，只是切了一次，所以只是多了两个面，以此类推。切成 n 段，只是切了 n 减一次，所以多了二倍的 n 减一个面。 我们来看一个例题，如图，把一根长为一点五分米的圆柱形钢材截开，按照每平方分米涂十克颜料的方式，将所有底面都涂上颜料， 发现解开后比解开前需要多用九十六克的颜料，则这根钢材底面积为多少？将圆柱解开后，比原来多了四个底面， 所以需要多用的颜料就涂在多出来的四个面上了。多用了九十六克，则每个底面用了 九十六除以四等于二十四颗颜料，所以底面积等于二十四除以十等于二点四平方分米。 最后我们再来斜切圆柱，即用不平行于底面的平面去结圆柱。 斜切得到的切面很奇怪，不是我们见过的平面图形，甚至到初中也不会见到，只有到高中才能见到，叫做椭圆。 很明显，出题老师不会让我们求斜切后切面的面积了，但是会让我们求切开后的侧面积。 如图，将一个底面周长为十二点五六厘米的圆柱斜着截成两个形状完全相同的立体图形， 此时每个例题图形侧面积为多少？注意，这道题没让你求截面椭圆的面积，而是求侧面积。由于结后两图形形状完全相同，所以他们的侧面积是圆柱侧面积的一半。 圆柱的基底周长还是十二点五六厘米，高为三加五等于八厘米， 所以圆柱侧面积 s 侧等于 c， h 等于十二点五六乘以八等于一百点四八平方厘米。 所以所求的这个不规则图形的侧面积是一百点四八除以二等于五十点二四平方厘米。 这节课就讲到这里，我们来总结一下。首先我们讲了圆柱的三种切法，竖切、横切和斜切以及得到的切面。 然后我们讲了竖切中轴结列面积与侧面积的关系， 横切中切的次数与增加的底面数之间的关系， 斜切后侧面积的求法。 最后我们讲了利用斜切来解决不规则圆柱的侧面积问题。 超级课堂，超级收获，超级学员们下次课见！
粉丝4.1万获赞6.7万
相关视频
00:57查看AI文稿AI文稿圆柱竖着切开露出的面是什么图形呢？我们来试一试吧！ 看是长方形哎，那这个有点矮的圆柱竖着切开呢，露出来的是正方形哎，所以圆柱竖着切开露出的面就是长方形或正方形，小朋友你们也来试试吧！ 小朋友，按照图中切法竖着切圆柱会露出哪个图形呢？ 小朋友，怎么切圆柱才能露出长方形呢？请选出正确的切法， yeah！
08:55查看AI文稿AI文稿超级学员们大家好，这节课的内容是多角度切歌，援助的切歌。上次课我们研究了超级课堂，成就名校梦想。超级学员们大家好，这节课的内容是多角度切歌，援助的切歌。 上次课我们研究了圆柱的侧面展开，今天我们将对圆柱进行多角度切割。我们先来按照拼木头的方式处理圆柱， 这种切法叫竖切，即用一个过圆柱对称轴的平面去切割圆柱，圆柱被切割成一模一样的两部分， 这样切割形成的两个切面 abcdefgh 我们称为圆柱的轴结面。 这两个轴结面完全重合，都是长方形。特别的是，当圆柱的底面圆直径地等于高 h 时，轴结面是一个正方形， 变 a、 b、 c、 d、 f、 t、 e、 h 是底面圆的直径。 另一边 a、 d、 b、 c、 e、 f、 g、 h 是援助的高，因此援助轴结面的面积。 s 轴等于 d， h 等于二 r、 h 这个公式超简单，其实就是长方形面积公式。对比上节课的圆柱侧面积公式 s 册等于二派 rh， 我们就能发现轴结面面积和圆柱侧面积的关系， 即 s 侧等于太背的 s 轴。原注，侧面积是轴节面面积的太背。 当用一个平行于轴接面的平面去切割圆柱，将圆柱分成不等的两块，但两个切面还是长方形，一边 ad 还是等于圆柱 的高，另一边 ab 小于圆的直径，所以这些切面面积都小于轴接面的面积。 机用所有的平行于轴结面的平面切割圆柱时，得到的切面中，轴结面的面积最大。 我们来看一个例题，已知圆柱底面半径为一分米，轴截面是正方形，则圆柱的侧面积是多少？ 根据提议，球结面是正方形，所以圆柱的高等于底面 直径二乘以一等于二分米， 那么轴接面面积 s 轴等于二乘以二等于四平方分米。根据 s 册等于派背的 s 轴得到 s 册等于四派平方分米。 可见，记住这个公式后，可以直接由轴结面面积推出侧面积。 下面我们再来按照切香肠的方式处理圆柱。用平行于底面的平面去切割圆柱，称为横切。会发现将圆柱分成两个小圆柱， 切面是与圆圆柱底面一模一样的圆，经过这样的一次切割，比原来多了两个底面，如果切两次呢，则多四个面， 切三次多六个面，以此类推，切 n 次就多二 n 个切面。 这里超级学员要注意，如果改一下说法，横切切成两段，那么还是多四个面吗？显然不是 切成两段，只是切了一次，所以只是多了两个面，以此类推。切成 n 段， 只是切了 n 减一次，所以多了二倍的 n 减一个面。 我们来看一个例题，如图，把一根长为一点五分米的圆柱形刚才揭开，按照每平方分米涂十克颜料的方式，将所有底面都涂上颜料， 发现揭开后比揭开前需要多用九十六克的颜料，则这根钢材底面积为多少？ 将圆柱揭开后，比原来多了四个底面，所以需要多用 用的颜料就涂在多出来的四个面上了。多用了九十六克，则每个底面用了九十六除以四等于二十四克颜料，所以底面积等于二十四除以十等于二点四平方分泌。 最后我们再来斜切圆柱，即用不平行于底面的平面去结圆柱。 斜切得到的切面很奇怪，不是我们见过的平面图形，甚至到初中也不会见到， 只有到高中才能见到，叫做椭圆。很明显，出题老师不会让我们求行 切后切面的面积了，但是会让我们球切开后的侧面积。 如图，将一个底面周长为十二点五六厘米的圆柱斜着结成两个形状完全相同的立体图形。 此时每个一题图形侧面积为多少？注意，这道题每让一球截面椭圆的面积，而是求侧面积。由于结后两图形形状完全相同，所以他们的侧面积是圆柱侧面积的一半， 圆柱的基底周长还是十二点五六厘米，高为三加五等于八厘米。 位于圆柱侧面几 s 侧等于 c h 等于十二点五六乘以八等于一百点四八平方厘米。 所以所求的这个不规则图形的侧面积是一百点四八除以二等于五十点二四平方厘米。 这节课就讲到这里，我们来总结一下。首先我们讲了原著的三种切法，竖切、横切和斜切以及得到的切面。 然后我们讲了竖切中轴结面面积与侧面积的关系， 横切中切的次数与增加的底面数之间的关系， 斜切后侧面界的球法。 最后我们讲了利用斜切来解决不规则援助的侧面积问题。 超级课堂，超级收获，超级学员们下次可见！
57如意
01:41查看AI文稿AI文稿好的，这个一般的 摇一下 是吧，就当这个小区的主托啊，那现在这个说法呢？ 全体物业看看外勤说一下这个事是吧，反正在前面那个路口就总有着急之急，让他往这边走走看一看好吗？嗯，好了，再见， 再来关注，刚才说了好多朋友年纪期间可能还是要聚会要喝酒，别忘了自选下单。嗯， 我们再来关注一下。还有一位朋友叶星也说暂黄的那个也是说的格力古镇，说距离藏之言呢， 我们回过头来赶紧， 现在还有剩什么水果 人生成华口瑞民府昂扬再起，全新房源，盛世家辉建筑约一百六十七至四百七十二平米非亮炭城市真品 详询，八六六二九九九九八六六二九九九九一九一五年巴拿马万国博览会甲等金奖，衡水老白干。
123享时悦自驾游阿章
00:31查看AI文稿AI文稿圆柱长烤的两种切法，第一种沿直径切，就是这样切开，这时候表面积多了两个长方形，这相当于圆柱底面的直径，这相当于圆柱的高。 好，再来看第二种切法，第二种叫平行于底面切，那么这时候切一刀会多出两个面，这两个面的大小相当于圆柱底面的大小。 但是这里我们一定要提醒孩子注意，我们所切的段数和刀数是不相等的，也就是如果我想把它切成三段，我只需要切两刀。这个道理虽然简单，但是很多孩子会在这个地方犯错误，希望各位家长注意，喜欢请点赞收藏！
323AA合拾
09:36查看AI文稿AI文稿大家好，我是武汉的数学向老师，在长方体和正方体我们讲过切割，那么切一刀是增加两个面，对应的增加两个长方形或正方形，那么在圆柱和圆锥里面，他也会切一刀增加两个面，但是具体增加的是什么样的面，那就有点不一样了。 那么我们从圆柱来看，先看圆柱，那么圆柱的话，他有两种切割形式，第一种是平行于上底和下底，就这样去切的，那么这样切的话分成了两个小圆柱， 那么还有一种是沿着什么的，沿着直径往下去，那分成了两个半圆，那么对于这两种切割形式，肯定是切一刀增加两个面，那么增加的是什么？两个什么面呢？我们先看第一个切一刀 切了之后分成两个小长方形啊，小圆柱，那么这个两个小圆柱哪是增加的面呢？这是你增加的面， 这是不也是你增加里面的，所以在这一个里面，他增加的是两个圆，就是两个底线 啊。第二种切刀，我们来看，这样去切，那么切了之后，哪是你增加的面呢？在这一个就出现了，这是你增加的，那么增加的是两个什么呢？它对应的是两个长方形， 那这两个长方形我们来看，一个长方形对应的这一边是直径，这一边是高，所以这两个长方形的面积就是 d 乘 h 再乘压，这就是两个增加的两个长方形的面积。好，我们 们具体通过题目来看一下这两种切割的一个应用啊。第一个他说一根长十米的圆柱，所以长是十米，那对应的他其实就是横着去放， 横着去放，尝试十里，那么他横向就这样横向切了一刀，切了两刀，所以在这里切两刀还是一样，一刀增加两个面，所以两刀那就增加了四个面。 好，两刀增加四个面，告诉着增加的面积是六平方分泌，所以我马上就可以求出这一个圆的面积，也就是圆柱的底面积，那就应该用六去除以四，所以算出来的一个的面积就是一点 平衡分辨。那么要你去求体积，怎么求呢？对底面积知道这一个实其实就是他的高，底面积乘以高就可以了，但是在这里单位不同一样， 所以在你还要把这个实力转化成分泌，那就是一百分泌，所以对应的体积就是一点五，底面积乘以他的高一百，那就是一百五十立方分泌，这就是他的体积。 这这一个应该说很简单，切两刀，增加四个面，就可以呈出一个面的面积，然后根据体型公式，底面就抬高就可以了。好，另外一种切法 我们来看啊，这就是沿着直径把它分成两个半圆柱的情况， 他告诉你的是底面周长是十八点八四，沿着直径沿着直径这样去切，那么切了之后分成了两个，增加了两个 长方形，那么增加的面积是一百八，所以我就可以知道这个长方形增加长方形的面积就是一百八，除以二等于多少呢？等于九十九十平方米， 那么长方形的面积是九十长方形的这一条边是多少呢？这是他的直径呢？ 这是他的高啊，那这个直径知不知道呢？直径可以根据里面周长需求， 所以这个直径就应该是周长除以三点一四，所以直径是六厘米。 那么既然直径是六厘米，我能不能根据这个长方形的面积求出他的高了呢？ 所以长方形的面积是九十，除以他的一条边，那就是另外一条边了，所以算出来的就是十五厘米，也就说这个圆柱的高是十五，好圆柱的高是十五，半径直到求体积，剩下的就很容易了。 好直径是六，所以他的半径就是六，除以二等于三，所以对应的体积就应该是三点一四乘以三的平方地面积乘以高十五就可以了， 所以对于呢就是三点一四，三三得九乘以十五，想起来就是对应的体检 好，最后算出来结果是四百二十三点九立方厘米，这是第二种沿着直径往下切的。那么对于沿着直径往下切，我们其实还有一种 考题的方式，这种方式就是个整体法啊，就看这个题目，他说一个远处，然后沿着直线往下切， 那么沿着直接往下接，表面积就比原来的远处大两千零八。大两千零八其实就是表面积增加了，那也就是说他其实就可以知道增加的两个面 就是两个长方形，那么这两个长方形的面积是两千零八，所以这一个长方形的面积是不是两千零八除以二等于多少呢？等于一千零四，那也 也就是说根据这一个条件，你可以求出这一个长方形的面积是一千零四个， 那么怎么根据长方形的面积去求他的侧面积呢？所以此时在这里就是一个整体的思想。好，怎样整体的思想呢？我们先把这个公式写着，这个长发型，这是直径，这是高，所以也就说这个一千零四其实就是直径乘以高，得到一千零四。 哎呦，写到这里还是不理解好，没关系，我现在把这个侧面这个公式写出来，你就可以知道这个侧面是怎么求 好。如果你仅仅写底面周长乘以高，你也是得不到的，我把这个底面周长写成派地再乘以高，你说这个侧面积怎么求？ 对，前面有了 直径乘以高啊，等于一千零四啊，直径乘以高啊，所以在这里就是整体法，那就是三点一四乘以一千零四就可以了，直接是一千零四乘以三零四，那算出来就是他的侧面积， 所以这样算起来有点大。 好，这是这一个的应用，也就是说有可能在这个沿着直径往下切的时候，告诉你增加了面积， 你要通过增加的面积可以反过来去求侧面积，那么这一个求侧面积的过程就是个整体反的过程，直径 d 乘以直径乘以高，就是这个意见，你的市场关系 啊，再低一乘以高，再乘一个派，就是侧面接好。这是我们前面圆珠的两种切割形式，对应的常见的几种机型。那么圆锥的这个切割形式我们来看一下， 那么圆周我们只有一种切法，就是沿着上面一个点，然后往下直接切下来，就可以从上往下切，那么从上往下切，我们来看一下，他对应的增加的是什么呢？ 增加了两个什么样的面能你就会发现他其实增加的是两个什么图形呢？两个三角形， 而这个三角形的这个底是他的直径，那么这个三角形的高就是圆锥的高了， 所以在圆锥的这种切割里面，他增加的是两个三角形，这就是他们的一个区别，你要知道三角形 的底和高分别是什么，那么我们现在再来去看这种题目就简单了，他说一个远追，他告诉你了这一个 底面直径十六，然后从上往下切切成两半，那其实表面积增加四十八，那么表面积增加四十八，其实就是 增加的是两个什么呢？两个三角形，是吧？那也就说这一个三角形的面积就是四十八，除以二等于二十四平方厘米， 那么既然这个三角形的面积是二十四平方米，而这个三角形的底就是他的一个直径， 那么能不能去求这个圆锥的高呢？这个圆锥的高就是这个三角形的高啊，所以后面其实就是一个三角形面积公司的反球啊，那反球啊， 十四，首先乘以八，再来除以六，所以算出来就是多少的高，就是八，这些就出来了。 好，这就是我们今天所讲的这一个元素和圆缀的切割，不管在哪里切切一刀肯定是增加两个面的，那么只是对应的图形不一样，所以你增加呢？增加了这个面的对应的图形就不一样了。
142向老师微课堂

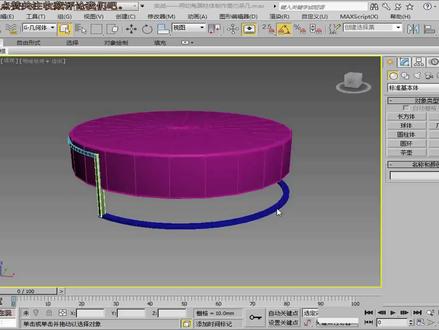

01:55查看AI文稿AI文稿在本节视频中，将主要使用切角圆柱体以及管状体制作如屏幕所示的圆形茶几。 首先新建场景，然后点击切角圆柱体按钮，创建一个切角圆柱体，再调整半径为五十，高度为二十，圆角为一，高度分段为一，圆角分段为四 编数 vs 四。制作好茶几店。接下来再创建一个广通体 sorry， i didn't catch your name earlier。 然后调整半径一为五十点五，半径二为四十八，高度为一点六，高度分段，端面分段均为一边数为三十六。 创建完成之后，创建完成之后再启用切片，然后设置其实位置为负两百，结束位置为五十三。 参数设置完成之后，再使用对齐工具调整好位置， 该处位置调整完成之后，接下来再使用缺角长方体以及管状体制作好茶几，其他支撑结构完成模型，最终效果就如屏幕所示。
02:13查看AI文稿AI文稿咱们今天呢讲一下这一个在钢板上怎么去切四十五度角，三十三十度角，还有这个六十度角。首先呢啊，我们要先量出来这一个管道的直径，或者说或者管道直径，我们假设这个是三百吧，然后从这一边也给他量起三百， 以三百进行画线， 怎么量取四十五度呢？从这一边画弧，这一边画弧，管道相交点， 这个角就是四十五度角。三十度和六十度怎么量取呢？ 选直径沿它画弧，沿它画弧， 那么哈这个角就是三十度角，这个角就是六十度角。如果说我们要去切割这个任意角度，怎么做呢？比如说五十度， 这边还是三百。首先我们要切割五十度角，直接利用一个公式，三百乘以 t a， 五十度看一下等于 多少？三百乘 t n， 五十等于三百五十七点五，三百五十八。那么从这一边量取三百五十八毫米， 然后给他连接， 连接之后这个角所形成的角度就是五十度，这也是哈钢板切割任意角度原理。
2866山东伟霖管工培训
05:28
14:02查看AI文稿AI文稿咱们今天呢进行切面圆柱体啊，切面圆柱体呢是由圆柱圆柱体呢这个斜切一个面形成的结合形体 啊，咱们在理解这个圆柱体的基础上啊，更好的强调理性比例啊，透视关系，这个训练中啊，观察这个并找准切面于圆柱体的角度关系 啊，注意切面部分的朝向以及光源对他的作用啊。呃，现在让咱们开始进行这个操作啊，首先呢我要先做出一个这个圆柱的这个体型 啊，然后呢找好他的中轴线， 如果要是说上面的这个哎咱们不变的话，然后他其实就是一个圆柱子，然后正规的圆柱子啊， 这样的一个透视感的东西，但是呢如果我要是把它做成这个千面圆柱体的话，然后咱们就要开始找好他的这个倾斜角度啊，倾斜角度， 并且呢要穿过这个中毒线啊，然后呢找好这个 前端跟后端的这个这个长方体 膀胱体，然后呢找好他的二分之一位置，他其实就是这样的一个意思， 然后呢咱们进行给他去切割，那要知道这个米字形的这个这个运用啊， 你的小心 那是前端的， 然后这是下端的，下端的呢他也是 这个中轴线米字形这个头饰，他的前端呢他们的这个圆的椭圆的这个落脚点呢都在这啊，最高点最低点呢是在这， 然后去对称着去做这种椭圆的切割， 他们那边呢是这个在透视当中的啊，在透视当中的啊，咱们看不到那个面是这个意思啊，咱们梳理一下， 接下来咱们找好棉胶线 啊，是跟这个圆柱体是一个道理的啊， 找好影子造型， 统一他的这个光源啊， 跟进他的背景衬托 啊，用手指呢去把这个他的这个暗部啊去给他调整一下，朝着这个灰白灰的状态去走啊，朝着这个打官球， 记住你要用手指去蹭的时候，一定要记住蹭哪就是哪啊， 送蛋糕的时候稍微轻一些， 对左影子是我这个近视眼穴的效果，要有意识的去绘画， 然后再画这个量不值钱的，这个暗部咱们基本上就是处理的高一段路了啊，所以呢，大家一定要记住，再画这个画面的这个 量部的时候，一定要把按部给他去尽量的达到一个快接近于完成的一个状态。 其实这个画面的这种大关系，大的敏感关系啊，你就脱下来一看的话，或者眯起眼睛看看的话，他这个效果就已经成立了啊， 这个是很重要的。 好，接下来咱们朝着这个亮步啊亮步去绘画。首先呢，然后咱们先把这个背景的这块做下衬托， 稍微的用手指给他去揉一揉，都会细腻的， 或者是辅助线的东西呢，可以扔掉了啊，他已经辅助完了啊，已经帮助你去起好型了啊， 然后咱们这就可以，然后把它这个去掉， 然后呢咱们开始跟进他的过渡面， 他这个明暗交界线跟反光都是一个区域的。这个啊，那他这个明这个灰面呢，也是一个区域的啊， 咱们再把背景呢衬托一下啊，加强一下，加强一下，然后衬托石膏会显得更亮啊， 这个背景颜色呢，一定要均匀啊，均匀。然后呢特别是边缘这个跟石膏接触的这个地方的时候，一定要就是要把颜色呢去给他做到这个位置，但是呢记住千万不要去卡线啊，不要去卡线。 好，接下来咱们把这个顶面啊，稍微的去给他根治一下啊， 那这个石膏呢，他不会是绝对亮啊， 咱们再亮也是不如高光亮，所以这些地方呢都会有些很轻微的一些色料。 那他这个地方六这个地方他是 最前端的啊，这种对比感和上要让他进墙有点乱， 然后调整一下细节。 好，这样的话，然后咱们就完成了这个这个切面圆柱体的这个 绘画过程啊。呃，主要呢就是说这种椭圆形的 一个，这个在整个这个构图当中，包括他的斜切方式是怎么跟这个正规的这种圆柱体怎样，这个之间的这种关系怎么出现的啊？然后其他呢就是这个圆柱的这个 五大色调的面体啊，这个是啊，咱们上节课就学到的啊。那然后这个圆柱的斜，圆柱的这个斜切斜切面，他是整个上这个有一个角度 跟中轴线的这种结合，然后再进行这个米字形的这种，哎，这个这个切，这个切他的这个方式，然后呢呈现出来这样的一个样式啊。好，今天咱们到这。
1058Nikiaoi
03:35查看AI文稿AI文稿我们来看一道圆柱的切割题，一根圆柱形木块啊，切成三块， 按照图一的方式啊，这个图画的不太清晰啊，这是切痕。按照图一的方式切成三段的话，那么表面积增加了五十点二四平方厘米。 大家可以看出来，如果按照独一的方式切的话，切成三段需要切两刀就可以了，每切一刀会增加两个面，切两刀会增加四个面， 增加的四个面跟原来原住的底面保持一致，都是圆形。增加了四个面，增加了五十点二四平方厘米，那么我拿五十点二四平方厘米先除以四，等于十二点五六平方厘米，十二点五六平方厘米，觉得就是增加 他的一个面的面积，也就是原来圆柱的底面积。圆柱的底面是一个圆形，这个圆形的面积是十二点五六。根据面积公式，太儿的平方等于十二点五六，两边同时除以派，也就是两边同时除以三点一四的话，那么儿的平方等于四， 那么算出来半径 r 就等于二，说明这个圆柱他的底面半径是二厘米， 底面半径是二厘米，那么圆柱的底面直径就是四厘米，这是根据第一次切圆柱能够求出来的圆柱的底面半径和直径。 好，再看第二次，第二次把它切成四块，如图二的方式，就跟劈劈叉一样，给它切成四块的话，也是需要切两刀，横着切一刀， 然后再竖着切一刀，那么每切一刀仍然是增加两个面，这回增加了两个面，是两个长方形，长方形的长其实就是圆柱的高， 长方形的宽其实就是圆柱的底面直径，是吧？增加了四个面，增加了一百九十二平方厘米，仍然拿一百九十二先除以四，算出来增加一个面的面积，是吧？四，四十六，四八三十二， 四十八平方厘米，绝对就是增加一个长方形的面积，长方形的面积是四十八平方厘米，长方形的长就是远处的高，长方形的宽就是远处的直径。刚刚咱已经算出来直径了，直径是四厘米，那么拿长方形的面积除以长方形的宽，就等于 长方形的长十二厘米，十二厘米球呢，就是图二当中增加的长方形的长，其实这个长不就是圆柱的高吗？好了，那么让我求圆柱的体积，体积等于底面积乘以高，是吧？ 那就是拿派乘以半径二的平方，这就是底面积，再乘以高，高是十二厘米 好不到最后不算判，二零二等于四四乘十二等于四十八，四十八乘以判等于四十八，判。哎，最后演算一下，拿三点一四乘以四十八 八乘三点一四，应该等于二十五点一二二五一二四乘三点一四，应该等于十二点五六幺二五六二七零五 一，一百五十点七二。所以这道答案最后援助的体积应该是一百五十点七二立方厘米。这道题大家听懂了吗？
14番茄老师
04:00查看AI文稿AI文稿今天我们来学一下几何切面圆柱体结构素描。在画之前，我们先观察一下物体的造型，还记得我们怎么画圆的吗？当正面对着我们的时候，我们可以把它看成是一个字，边形，上下左右都比较正一些。 当他往右边移的时候，我们可以看到上下左右四边形都出现了变化，上下两边左低右高，左右两边也出现倾斜度，当他朝向另一边的时候，切面的四边形与之相反。 所以我们在画之前，先观察好物体的造型，找好切面的大小形状，再开始动手。按照我们之前的方法，观察好切面的朝向和大小，找好暗部的位置，就可以开始动手。 好了，一并上下左右，找好物体的比例关系， 记得画中线，因为它是个对称的物体。接下来我们把切面圆的四边形画出来，注意好位置大小、斜度比例，再将底部圆的大小定出来，底部圆的大小可根据圆柱体底部的前半段大致判断出来， 注意好透视关系，近大远小。 我们也将切面圆的四边形画出辅助线，辅助我们画圆。方法和我们之前叫画圆的方法一样，找好各自的终点，把圆切出来， 有个地方要注意一下，切面四边形的中线位置，要做好近大眼小的关系。另外中线的位置并没有连在左右两边的线上。 画完后，我们把底部的圆也一起画出来 着。我们把两边的边缘 线调整一下，做好轻重，把按部的大小画出来，找好明暗交界线的位置和投影的大小，注意明暗交界线偏粗一些，因为他的表面比较圆。 接下来我们把按 的边缘线和明暗交界线的轻重处理好，明暗交界线上重下轻， 投影边缘线做好前重后轻的关系，离物体越近，越靠前的部分越重一些。我们把暗部的颜色统一画一遍，区分好寿光和背光面。 在这个基础上，我们把物体按部的轻重加强一下。 我们还可以在交界线右边的亮度画一个灰面出来过渡一下。把物体的投影颜色加深一下，区分一下投影和 物体的关系，做好重道轻的渐变。 最后我们调整一下画面，可以带一点灰面和背景丰富一些。 今天我们就到这里了，下期再见。
58一叶画室
01:15
01:27查看AI文稿AI文稿完成缺口圆柱的投影图，这是主视图，和俯视图是一致的，让谱画左视图，首先这是一个圆柱，把没切之前的一个完整的圆柱先给它分析出来啊，就是没切之前是一个句型， 把这句型画出来。然后呢再翻一下节气的这个面，这个左边一个侧平面，一个水平面啊，这两个侧平面，一个水平面啊，对应的这个点的位置先找到，比如说一二点，他对的水平投影是这两个点，那么呢，他根据快项等就可以和高平齐，可以找到他侧面投影对的两个点。 然后呢同样底下这两个点也可以找到。三和四对应的这个位置是利用宽向灯啊，同样的高频企业划过来也是可以找到，用宽向灯啊，可以找他的侧面投影的五六点也是这个位置。 那么整理一下这些线，从左看的话， e 二所在的这个句型，这个句型是可见的，然后呢，三四是可见的，但是因为他被切到最大直径处了，所以说这一块要擦掉， 然后 e r 直接在这张直线处上面加线，所以不用参加。最后整理一下图片， 这个三四之间因为有槽，所以这个位置画虚线，一二从上看的话可以看到一二三四是这条虚线，五六这有条虚线。最后整理完是这个图。
260机械制图与CAD
