大家好,今天和大家分享一下继电器,这个就是继电器,这个是配套的底座,这是一个八角的继电器,我们一起来看一下它的型号。 h h y p h h 五代表型号叉拔式,二 p 代表两组出头, 两种出头分别是一五九,一组四八十二,另外一组十三十四代表线圈,其中十四线圈正,十三指线圈负 m y, 二代表继电器为普通材质。 如何来判断这个继电器是直流继电器还是交流继电器呢?有两个方法,第一个观察一下线圈,这里面标示为二十四伏的 dc 代表直流二十四伏的继电器。另外一个也可以从指示灯来进行识别,如果是绿色指示灯代表直流继电器,如果是红色指示灯代表焦虑继电器。 来看一下这里面一共有四排触点,最下面这一排代表的就是线圈, 上面这三排来说一下是上常闭中常开 下共共,再说一下上常闭中常开下共共,记住的时候就可以记这样一个口诀,就可以 来测量一下这个二十四伏直流继电器线圈的电阻,我可以选择一个 两千 o 的档位,点亮背景光车电阻的话,不需要区分正负极,我们找到对应的这两个线圈的极限端值,观察下度数是五百四十七 o, 这就是关于直流继电器它的一些基本常识,本期就和大家分享到这,我们下期再见,谢谢大家。
粉丝4.2万获赞15.5万

中间机电器,我们如何来区分他的线圈电压是二十四伏的还是二百二十伏的?中间机电器这么多管角,我们如何知道他哪一个是功能端,哪一个是常开,哪一个是常闭? 各位朋友大家好,我是带你学电工的大兵。通过一些朋友的留言以及私信了解到很多朋友对我们中间机器人 还缺乏一定的了解,那么这一个视频呢,我们就和大家一起来了解一下。首先我们来看一下如何了解我们中间机电器,他的 线圈是一个二十四伏还是二百二十伏,或者说是一些其他的电压,那么我们用的多的呢,就是二十四伏和二百二十伏的。首先我们可以从他的指示灯来分辨我们的是二十四伏还是二百二十伏,如果说是红 红色的指示灯,那么他就是一个 ac 二百二十伏的啊,像我们这种红色指示灯,那如果说是绿色的指示灯呢?那么他就是二十四伏的 线圈电源这样子绿色指示灯。还有就是通过我们这个线圈我们来看,有的,它上面线圈是有标注的,对吧?那看一下我们这个啊,它上面有标注是一个二百二十伏的,它的指示灯是红色的,我们的线圈电压它也标注二百二十伏的, 那么我们的二十四伏呢,他也是有的有标注的啊,二十四伏 dc, 然后他的指示灯是绿色的, 当然有的呢,他也就没有标,对吧?但没标呢,他也是有地方的有写的,对吧?我们来看一下,他这里也有写啊,他有写二十四幅 dc, 这就是我们 有几种方法来分辨我们这个中间继电器,他是二十四伏的工作电源,还是我们的二百二十伏的工作电源。好,那么我们再来了解一下他的长开和长臂,我们这个继电器呢,只要我们分辨出他的这个电源 以及我们这个有几组触点就可以了,我们不需要来了解中间机电器这个的头位哪一个是长开,哪一个是长臂,那么我们如何来了解他的长开长臂呢?就要通过我们这个底座我们来了解他 就比较直接。那么我们中间机电器呢,他的触点也有很多种啊,他有一组,两组,三组、四组,这种我们都会用的到,那么我们常用到的呢,就是这种两组的触点以及这种四组的触点,那 于是他有两组,长开和长臂,有四组长开和长臂。好,我们通过这里的衣服图呢,我们具体的来认识一下中间计定器他的长开和长臂。首先我们要认准我们的电源是哪两个管教啊,因为给中间计定器线圈来供电的, 那么就是十三角和十四角啊,这个是绝大多数的中间计定器的底座啊,他就是这样子的,十三角和十四角那么对应的呢,我们中间计定器上面啊,就是这两个端子,如果说是这种 两组的呢,他也就是我们下面这两个啊,一定要知道是我们有这个卡扣的这一端,然后他的对应的两个角是十三角和十四角,那这图片上也是一样的,黄色的这个是我们的一个卡扣,对吧?我们十三角 直角是电源角。好,那么这底座上面的九十、十一、十二呢,就是我们这几组常开常闭的公共端,这边的五六七八,那么就是他对应的常开触点,一二三四 就是他对应的长臂触点,那也就是说九角和我们的五角他是常开,九角和我们的一角 他是长臂。我们这边也有具体的一个画出来了的,你看我们的十脚和六脚是长开和二脚是长臂,对吧?十脚、六脚、二脚, 对吧?然后十一角和七角是常开和三角是常闭,十二角和八角是常开和四角是常闭,这个四角着重说一下,按我们正常的逻辑,我们 这个视角应该是放在这个位置的,对不对?但是他把这个视角放到这里来了啊,一二三四,这个大家要注意一下。好啊,好了,我们中间计定器 底座上的这几个角位我们也分清楚了,那么他的长开长臂又是如何的来工作的呢?我们和大家来进行一个实操的测试。 好,我这里准备了一个两组的中间机电器啊,现在已经供上电了,那么我们两组的和我们四组的他是一样的啊,只是说他少了两组而已。我们这边同样是公共端,上面的 这一排他是常开,下面的是常闭,他是一样的啊,好,那么我们来实际的看一下我们常开常闭他的一个具体的工作状态。现在是通电的,那么我们先把电给他断开,断开以后我们来看一下啊,我们准备了一块 惯用表,打到了他的一个蜂鸣档上面,那我们短接一下表笔,他有接通啊,我们表没问题。好,我们来看一下红表笔,我们来接触这个中间继电器的功能端,那么我们的黑表笔呢?我们先来看一下他对应的敞开我们的表没有问题对不对? 但是常开他是没有声音的,都是不打通,现在现在中间机电器没有电了,我刚才把电关了,没有电的状态,我们的常开 他是不倒通的,他们的长臂呢?他是倒通的,对吧?好,那么我们来看这边这这一组他也是一样的,我们长开他是不会倒通的,然后长臂他是倒通的,现在是没有通电的情况下,他的长开长臂是这样的一个动作。好,那么我们把电给他推上去, 推上去以后,我们再来量一下长开长臂他的一个动作来,现在我们量的是长开,那长开现在接通了,对不对?好,我们再量一下,长臂现在不通了,对吧?这边一组也是一样的, 常开导通常闭,现在不通了,也就是说我们中间机器在不得电的情况下,他的常开是断开的状态,他的常闭是闭合的状态,在他通电导通的时候, 就恰恰刚好相反,比如说他的敞开就变成了闭合状态,长闭这个时候他就断开了。那么这些呢,就是我们使用中间机电器一定需要了解的相关的知识点,在此来分享给大 家,如果这个视频对你有帮助的,也可以长按点赞键,强烈推荐一下,没有关注的可以关注一下大兵,有想零基础入行学电工的朋友,可以在大兵的主页我们下方开通的一个专栏,零基础带大家入行学电工。好,谢谢大家的支持。

这款常见的继电器也叫小型继电器,它的通用型号是五四 p, 加上线圈的电压,还有线圈插, 线圈接的是十三十四。 我们看这个红色的继电器, 这个绿色的继电器,他的线圈 再见就困了, 所有的时候你们一定要。

大家好,今天我为大家分享中间蓄电器的使用方法和接线方法。我这里有一个中间蓄电器,这个是中间蓄电器,然后这个是中间蓄电器的底座啊。首先我们来看一下这个中间蓄电器, 他是十四个角的,这个底罩同样也是十四个角的,然后这里 相应的有接线单子也是十四个。然后我这里为大家发了一个草图,就是为了大家更好的理解怎么接线这个中间蓄电器,相应这个草,呃, 我画在草头的话,这个十三十四就是相应的,这里十三十四,然后这里四个,这里也是四个角, 这里也是四个角,这里也四个角啊,都是对应的,这个底座也是同样的,然后这里十三十四对应的这里十三十四啊四,这里四都是一样的。首先我们看一下这个中间蓄电器, 呃,大家看一下,看我这个中间系这个中间蓄电器,这里是直流电十二伏的 中间蓄电器,这里有十四个角的用途,他其实这个中间蓄电器这里也发了 啊,画的有那个图纸的,我这个图是按照他这个去画的啊,大家以后接线的话可以看这个图去接线, 然后我们现在开始来接线,我们把这个中间蓄电器插到这个底罩上,现在已经 插啊插上去了,然后我们开始按照图纸来接线,这个十三十四是电源,刚刚我们看到是十二,这个中间蓄电器是十二伏的,然后我这里 准备了一个十二伏的电源,为我们这家庭中或者是公司的话出来的电,要不然就是二百二的或者是三百八的,所以这个中间气电器是十二伏的,我们要加个变压器变成 十二伏的直流电。我们现在把这个线接到这个十三十四,然后这个底座的这里十三十四,在这里就是这两个单子,我们把线接上去 好了,电源线我们现在接好了,然后我们看一下这个图,扯,看他的用途是一, 呃和九是属于常备的,然后九和五是常开的,等于是这个九是属于是公共单。然后 我们现在来演示一下,假如说我们用这个中间蓄电器去控制交流接触器或者别的东西,我们现在用个灯泡来代替。呃, 你要控制的东西像九和五是属于是常开的,在不适合的情况下,他这两个出点是常开的,现在我们把五和九的线接起来 控制这个灯泡。看按照这个底座的图纸来看的话,这里是这个是九,然后这个是五, 这两个单子是属于常开的,一个接电源线,一个接灯的控制线,我们把这个线接起来看一下,看好了啊, 我们这个灯的线,呃,已经接好了,我们看一下图纸,看,然后五和九是属于是长开 黑的,当他得电的话,然后五和九就吸和,然后我们看一下这个底罩,底罩的话这里是九,这里是五,然后这里是就是等于是九,九的话我们是接的。呃,接的是电源线, 然后这个五这根是这个是五,然后五是这个灯的控制线,现在我们通上电,看一下,看能不能控制。呃,看到没有?然后当我们 通电的时候,然后这里五和九就吸和,然后就相通,然后灯泡就亮,然后我们这这看一下看一和九 是藏壁状态,就是说他不得电的情况下,他们是属于西河的。然后我们现在用这个灯泡也演示一下看吧。然后我们就现在把五的线调到一 上,然后从这个底罩上看的话,然后这个是五,这个是一,然后我们就把这个呃五的线调到一上啊看一下看这个是 五,然后我们拆到这个一上,现在我们把灯的控制线放到这个一的啊墙壁触点上去了, 然后我现在把这个电源线给拆掉看一下看,因为他们是属于是常备状态的,然后就是说你不需要这个电源线吸和他一样也会亮的,我们把它拆掉试一下看啊,这个 电源线我们现在已经拆掉了,然后我们现在试一下看,就是说没有电源线,看他是不是常闭的,我们现在把电充上去看一下,看到没有说明他这两个出点。 呃,九和一是常备的,就是说在你不通电的情况下他是细核的,像这个中间蓄电器的话, 他是有多个出头的,就眼里跟那个交流接触器是差不多的,你也可以实现怎么点 电动自锁、连锁控制都可以的。但是大家要记住像这个中间蓄电器的话,他只能带动小电流,不能像交流接触器一样去直接带动电动机或者是功率比较大的东西。 好了,朋友们现在知道中间气垫气的用法和接线了吗?欢迎大家关注我,共同探讨电工方面的知识,朋友们再见。

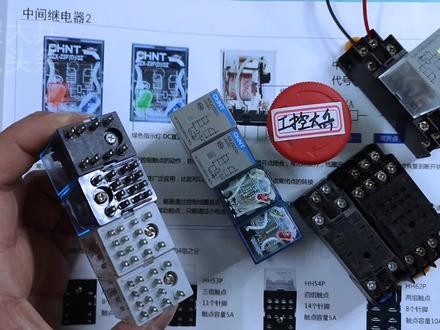

朋友们,今天咱们来认识一下中间继电器的作用和他的一些触点。首先我们用一句话来概括一下中间继电器,他是干嘛用的? 大家知道啊,我一般不喜欢用太专业的术语去讲解,这样呢,大家可能不太容易理解,所以咱们就用一句话说白了,中间继电器它的作用就是小电压,小电流,控制高电压大电流, 或者也可以这样理解,就是我们弱电控制强电,他可以四两拨千斤,起到一个承上启下的作用,非常关键啊。 当然这样说呢,可能有点不太专业,也有点模糊,或者说不够严谨,那么它主要的功能啊,咱们说一下,就是我们一般比较常用到的,它可以代替一些小型的接触器,因为我们常见的中介继电器啊, 他有两安的、五安的、十安的,也就是说我们中间继电器他的这个触点也有一定的带复合能力, 如果我们的负载电流比较小,那么我们可能就不需要用到交流接触器了,我们直接用它就可以去带动,但是所带的负载电流一定要在它的承受范围之内啊。 不过通常我们一般用坐接接电器啊,都是用于控制电路,主要的呢就是这么一些,其他的咱们就先不说了,比如说像这个清除电路干扰呀,接点类型呀,这样说起来呀,那就太费劲了。 咱们先看一下这几个继电器,它上面是有指示灯的,红色的是交流,绿色的它是直流,这是我们非常直观的可以区分继电器的方法。还有就是我们可以看线圈,它这个线圈上写的 是非常明白,看 dc 是吧?十二伏,所以他就是一个直流的绿灯,那么交流的呢,他一般会显着 ac 二百二, 如果是三百八的,他的线圈上也会写三百八。一般我们交流的中间继电器啊,他有三百八的,有二百二的,有二十四伏的,有十二伏的、六伏的。 而我们直流的,一般我们用到的有二十四伏的、十二伏的、六伏的。当然有些情况可能还会有一些特殊的电压,但是一般我们经常用到的可能也就是这么些。 我这边有三个交流中间继电器,但是他的真角是不一样的,这个是一个八角的,这是十一角的,这是十四角的,通常我们用到的也就是八角、十一角、十四角。八角的 和十四角的有什么区别呢?其实就是多加了两组长开长臂而已。我们八角的有两组长开两组长臂,我们十一角的有三组长开三组长臂,十四角的他有四组长开四组长臂,也就是增加了几个接点的数量, 但是大家发现没有,他上面的继电器大小基本上是一样的。哎,咱们看一下看,这是一个八角的,如果你的线圈是直流的,也是一个八角的,针角相同,那么他的底座呀,他是通用的, 我们中间继电器,他只有辅助触点啊,没有主触点,和交流接触器不一样。然后下期咱们再讲一下交流接触器和中间继电器他的区别。这期啊,咱们就讲一下中间继电器。呃,我这边有一 张表,咱们看一下,画的非常详细啊,哎,嗯,大家也知道一些原因,所以我现在改了一下,也做了一下标记啊,希望朋友们能够理解。我画这张图啊,他是一个十四角的,呃,和这个是一样的, 哎,和这个是一模一样啊,咱们看一下他的线圈,线圈上看的比较清楚啊,来咱们看一下,他上面都是有标记的,我们要看这个触点啊,要竖着看,不是横着看啊,不是横着看,我们看一下四、八十二他为一组,三、七十一他是一组, 二,六十他又是一组,一,五九他是一组。我们十三和十四他是线圈,我们第一排一、二三四他是长臂,第二排五、六、七、八 他是常开。九、十十一十二他是公共点。什么是公共点呢?就是我们这个十二和八他是常开,十二和四他是长臂,那么十一和七也是常开,十一和三也是长臂, 那么九和一。大家知道啊,一样的规律,也是常闭,九和五也是常开,所以这点大家要记住啊,第一排都是常闭,第二排都是常开,第三排是我们的公共点,十三十四是线圈。 咱们看一下我画这张图呀,就和这个继电器他是一模一样的。咱们先说线圈,十三和十四是我们的线圈,通常我们接交流的话,我们是不分正负的,但是一般十三我们接零线,十四咱们接火线,如果是直流,我们一定要分正负, 十三我们接负几,十四咱们接正几。那么十三和十四咱们该接哪呢?咱们看一下底座 八角的,咱们接下面这两个点,他上面都是写数字的,看到了吗?写着十三十四他都是写数字的,十一角的也是接下面这两个点,十四角的也是接右下角这两个点,因为咱们看一下 他也是有数字的,看十三十四是吧?但是这边他是一个四四,十二和八他是一组,由于这个位置的关系啊,所以把这一组给他转移到这了,所以我们接右下角 来,咱们看我这张表呀,其实画的是非常详细,看的我自己都感动了。咱们看一二三四他是长臂,一二 三四上面这排他是长臂, nc 码 nc 就是长臂, o 就是长开,五六七八他是长开,五六七八 o 九十、十一、十二他是公共端,九十、十一、十二,咱们看一下十二和八他是长开哦,十二和四他是长臂,十一这边也是一样,十一和七是长开,十一和三是长臂, 那么十也是一样,我们公共端九十、十一、十二和我们第一排全部都是长臂,九和一、十和二、十一和三全部都是长臂,那么九和五、十和六、十一和七他都是常开, 但是这是我们线圈没有得电的情况下,他是这样的,如果我们这个线圈他通上对应的电压之后,我们这个长臂就会 变为长开,长开就会变为长臂,比如说我们这是一个 dc 十二伏的直流十二伏,如果我们给他的线圈十三和十四通上电之后,那么十二和四原本是长臂的,变为了长开,十二和八本来是长开的,就变成了长臂了, 那其他的也是一样,通电之后,九和一本来是长臂,变为了长开,九和五本来是长开,变为了长臂,大家明白了吗?咱们看一下他是怎么吸合的,咱们把这个线圈给他打开, 看一下它里面这个触点啊,看它是会吸合的,通电之后啊,就,哎,吸合了,如果断电之后,哎,它就松开了,那么松开之后,它和上单的这个触点就连接 变为长臂了,如果吸合之后,他和第二排变为长臂了,他现在没有吸合,这是我们正常的状态,对不对啊?也就是说我们这个线圈没有宫殿的时候,哎,我们这个公共点啊,就是这两个点,他和上面这一排他就是长臂 啊,和上面这两个触点他是长臂,如果这两个线圈通了电之后,他本来是长臂的,看是连接的,哎,吸合了,吸合就把上面的长臂就变为了长开, 那么第二排这两个角他本来是常开的,结果呢,现在吸合了,变为了长臂,哎,这样看呢,就非常直观了啊,非常简单,他和我们接触器是一样的,他会吸合的。下期啊,咱们讲一下和接触器有啥区别,其实和接触器啊是非常像的,因为他俩 都有线圈,也有这个触点,但是说起来就比较多了,下期咱们再仔细的讲一下,咱们先套上吧。 呃,然后给大家讲一下我们这个继电器啊,怎么判断好坏,如果我们继电器坏了,咱们该怎么去判断呢?一般咱们是看外观,看这个线圈啊,看有没有什么受损的地方,一般他都是透明的,咱们也是可以看得到。如果说我们看不出来有什么异常, 咱们可以用万用表来测量,来万用表,咱们打到电阻挡二十天 o 的档位,咱们来测一下他的电阻,看电阻是多少,我们测一下这个十一角的,咱们测这个线圈, 嗯,怎么跳动的这么厉害啊? 咱们再测一下啊,刚才可能是没有插好,呃,十点七九,咱们再测一下这个八角的 十一点三八是吧?再猜一下这个十四角的, 哎哎,不好意思啊,反了,哈哈,十点六七,那么这就说明我们继电器他的线圈是好的,相信朋友们看到这啊,也就基本上都学会了。来, 如果想截屏的朋友可以截一下屏,收藏一下,其实是非常简单的。好,感谢朋友们的支持,感谢大家的点赞和关注啊,非常感谢。

朋友们大家好,下面我来了解一下中间继电器是如何选型和工作的。首先我们来看一下我们手上这里有欧姆龙品牌的 m y 型号的中间继电器。首先我们按左边这一个第一个,然后 m 二 n, 二 n 就表示他的 两组辅助全开场必出点八个角的,八个角什么意思呢?就是他有八个叉角,一二三四五六七八八个叉角,然后底下这里有个二十四伏 dc, 就是他的电池线圈的电源输入电源。首先我们来看一下他的 辅助触点是什么样子的。上上我们首先画的这个有二 n 的,就是两组辅助常开墙壁的触点。首先我们看第一个这个画出来的这个状态就是他没有通电的情况下的一五九,他是以为一组。 首先我们看一下这一组连起来没有断开,证明他是墙壁五跟九,这里断开了就是他的常开,九号是公共点,当我们接通电源的时候, 他的墙壁就会断开,常开就会吸和,这个触点就会打到这里接通常开这就是一个他的辅助触点,我们每一个辅助触点他都有两个号码,我们通常都是用这个小的号码,这边这这一组是一五九,这边这一组是四八十二。首先我们看一下下面这里,下面这里这个图呢就是他的 这个图,就是他的线圈,线圈,首先我们看一下底下这个是线圈,他通常线圈的号码都是十三十四号。 上面这个二极管带两个箭头的就是他的发光二极管就是指示灯,当他有电的时候,指示灯就会亮,表示他已经常开机和墙壁就断开的意, 下面这里有一个他的接线的底座,他的号码我都是实物一对一画下来的,这边这边还有一五九四八十二,这里十三十四就接到电源,这个就是他的一对一的 这个广角,就会找对这个孔直接插上去,就这样如果我们要利用哪一个触点,就会接他的接线端子,直接接在上面的接线端子。首先我们看右边这一块,右边这个就是 m y 四 n, 就是有四指四组,同时有四组常开常闭辅助触点, 你看底下这里底下这个二百二二十四伏,二百二到二百四十伏 ac 就是他的交流电压是二百二的,就是说表明他的线圈输入的电压是二百二。通常我们会我们如果说表面上这个名牌上面就可以看到他的型号,还可以看到他的触点成长的 电流,然后可以还可以看直接看它里面就知道他的线圈的电压是多少,这直接看就知道他的线圈电压是二十四伏。 我们再看一下他触点,他的触点跟这边的一样,就是他的号码不一样,他每一个对应的都有一个一组号码,他的下面这里十三十四也是他的线圈电源,上面这个也是他的发光二极管,当他接通有电源的时候,二极管就会亮,就表示他已经接通了,墙壁断开常开就会熄火。 四天的话就有四组,一组、两组、三组、四组,他每组的第一组是一五九,第二组二六十,第三组三七十一,第四组四八十二。 然后我们再看一下他的底座,底座也是一对一画出来的,他就是这样排列的,一五九他是一组二,六十一,组三,七十一是一组八,十十二四也是一组十,三 十四,这里就是他的输入电源,这个就是他。底座,这个是说十四角的是什么意思?就是他的有十四个插角,直接对应这个来直接插上去, 这就是他的中间继电器,十四个插角,我们我就是按他的图一对一把图画出来,这个原点就是他的接线端子 触点他所对应的号码,你想接他长开就对应他的号码去接长臂也是这样,你学会了吗?双击加关注,学习更多的电工小知识,谢谢!

有些初学电工的朋友啊,经常会记不住中间继电器的使用方法,记不住他的那个接线座上的长开长闭点, 记不住线圈在哪个地方,看着电控箱里面呢,一排排的中间继电器啊,如果说你不经常接触他的话,练习他的话,确实呢有一点记不住,即便是当时记住了,那么过一段时间呢,又会忘。 今天呢,我们就来跟初学电工的伙伴们呢,分享几点关于这方面的技巧。首先呢,我们知道中记的原理啊,他是跟接触器啊,他是一样的,电池呢,产生吸力,带动了触点动作。 不同的是啊,我们接触器呢,能够带动大功率的负责,而我们的中间继电器呢,只能带动小功率的负责。 中间继电器呢,比接触器的触点数目啊,他要多很多,所以他一般在电路里面呢,他是处于控制电路的中间环节,他可以呢以小控大,以弱控强,起到一个中间传递的功能。 中间计算器的结构呢,他是组合式的,分为呢上下两部分,下面是他的一个底座,上面呢是线圈呢,跟他的一个针脚, 他跟底座啊,他是一个插拔式的一个组合结构,非常的方便。那么他根据我们针脚的数量啊,常用的呢,一般分为八角,十一角,十四角, 比方说我们这个就是十四个角的,他有四排, 那么这个 是八个角的,他只有两排,还有呢有三排,那是十一个角的,当然他的那个管角越多啊,代表他触点也越多,能够呢进行多路的控制。除此之外呢,他一般呢都有信号指示灯,上面我们来看一下 啊,这个是信号指示灯,那么这个是红色的,这个是绿色的,一般来说呢,我们是红色的呢,是交流的啊,交流的那个中央继电器直流的呢,他是绿色的一个指示灯, 所以说他的线圈呢,电源也分交流跟直流,一般呢,我们是在这个啊,这上面都看得到,像这个是 dc 二十四伏,这就是直流,那么这个呢交流二百二十伏交流,那么他的线 圈在哪里呢?我们中间继电器的底座上啊,都有一个带弹簧的卡销啊,也就是这个部分, 这是个大弹簧的一个卡销,他是用来呢,把中间继电器固定在我们的那个导轨上的,这个卡销上面呢就有几颗那个接线螺丝,有两颗就是他线圈的一个接线螺丝, 当然呢,你仔细的看到他上面也有数字啊,幺三幺四,对于他上面那么多的那个接线螺丝,我们只需要记住啊,以这个底座卡销向下为基准,上开下闭中公共左正 右负需分清,什么意思呢?也就是说中间这一排啊,为触点的公共端,我们 呢一般是接信号的输入,那么上面这一排呢作为常开,下面这一排呢是常闭,都是以这个公共端为基准,我们一般把常开常闭呢是接信号的输出,公共端呢是接信号的输入, 看你根据需要需要接哪个触点,什么是常开,什么是常闭呢?也就是我们中计在不通电的情况下, 哎,他的触点是处于开的还是闭合的,我们一般称之为常开常闭,那么我们找个万元表现在呢中间呢就是在不通电的情况下,我们来测一下他的那个管角,把万元表呢打到那个通段档, 以公共段位基准上开下闭啊,他是这样一组一组的啊,这一组呢是对这里, 那么第二呢是对,这第三呢?对,这第四呢?对,这他是这样竖着一组一组,他是一对一对成对的。那我们首先测一下下面, 这是通的,在不通电的情况下是通的,我们就称他为长臂,那么上面一对呢,他是断开的,所以说他不通,必须要我们的线圈通电以后,那么上面呢才会接通, 所以说这就成为上开下闭。那么需要注意的呢,是我们的继电器啊,他都是成组的,比方说以他为基准,那么他这样竖着呢,跟他是一组,跟他呢也是一组 啊,只要是公共端,他是敞开,他是敞闭,那么再下来以他为准, 跟他呢是敞开,跟他呢是常比,所以说他是这样竖折成组的,所以说一定要注意,那么这个呢都是四个,这个呢也 是四个,到了这边只有三颗螺丝,那么他的还一颗长臂螺丝去哪里了呢?大家要记住在这里,那在这里他把它放到了根线圈,放在这个最边上啊,大家注意,一定不能跟线圈接触,线圈这边呢,他是 左正右负,或者说呢是数字大的,这一边呢是正,数字小的,这边呢是负啊,这个正负啊,一定要分为急性,你这个急性部分呢,他这个指示灯呢,他不会亮,虽然说他会,也也有可能他会工作,但是这个指示灯呢,他不会亮,因为他这是一个二极管, 二极管指示灯,所以说呢,接线的时候呢,那是左正右负啊,这是十四数字大的接正,十三数字小的接负。那么这边上这一个呢,跟他跟这个 公共端呢,它是一个长臂点 啊,我们来量一下,跟他是一个长臂点,所以说这个一点不能接错,不要跟线圈结婚了啊。好,今天的视频呢,我们就跟大家分享到这,感谢大家的观看,我们下期再会。

机电器坏了怎么去判断?怎么样才知道它坏了啊?这期视频给大家做一个讲解, 其实要判断这个中间继电器的好坏哈,有好几种办法。第一个我们可以用腕表, 我们用腕表去测它这个线圈的一个组织,因为这个这里面是个线圈嘛,就相似于说这个导线在里面一直绕,它是由一个组织的,我们把万用表打到电阻挡,测一下这个线圈的一个组织, 一般十三、十四为线圈的两个接线端子,我们测一下,好,可以看得到,这个是五百多哦, 这个是六百多哦,这个跟机电器有关啊,有的机电器他的线圈可能绕的圈数 不一样,所以说它的组织就不一样。这是第一个办法,就是测量线圈的一个好坏,还有一个就是测量它的触点好不好,我们可以看得到这边有有两组,有两 房主接接线端子就是在这,他有一个是公共点,一个常开一个常闭,这两个点是他的常闭点,这个点是他的常开点。我们打到蜂鸣档上去测一下, 我们先测一下它的常闭点啊,常闭点是通的,这两个是常闭点,像这种继电器,它上面有一个测试的一个按钮,大家看一下,像这种测 带有测试按钮的,那就更好检测,然后我们就这样子测一下,好,按一下测试按钮,他就不通了,然后按测试按钮的时候,然后常开点,就必为常闭点,我们测一下,好,这通了放了不亮啊,这边 也是一样的,这样子是这样子通的,按一下就不通了,然后长开点变成了长闭点。好, 这种继电器就带有这个测试按钮的,所以说这种就比较好检测,然后也看得到里面,嗯,触点有没有粘连啊之类的。 再看一下这种继电器,这种继电器就没有没有带测试按钮的,这种我们就必须要给它通上电才能看得到,这个触点有没有问题 也是一个道理。线圈可以测测他线圈的一个组织啊,证明这个继电器的线圈是好的,然后要测他的常开点,常闭点我们是这样就可以测 长闭点,这样是可以测, 但是要测常开点的话,就必须要给他通上一个二十四伏的一个电,一个电源。然后现在我们找了一个二十四伏的一个开关电源啊,一个底座,这边是一,这边是一个微动开关,我们现在给他插上去, 把这个开关电源的电给他通上。好开关电源已经通上电了,我这边有一个微动开关,然后我按他一下啊,接电器七盒, 现在我们就可以测一下他的一个常开点跟常闭点,我们可以对照他上面的这个图纸,这个接线图一五九为一,组九是他的公共点,我们先测一下他的, 呃,常闭触点它是通的啊,常开点是不通的,我们现在按一下这个微动开关看一下,好继电器吸合 好,这个常开点就变成了常闭点啊,证明这个继电器是好的。这边也是一样的一一个道理, 像这种这种小的中间继电器,他一般都是透明的,一般都是透明的,基本上用眼睛都能看得到,比如这个这个线圈啊有没有被烧黑, 然后这里面的触点有没有粘连啊,从肉眼都能看得到。如果说要判断他的触点好坏的话, 就只能给他通上电,然后给他测试,看一下他的常开点常闭点啊,是否接触良好。好,这就是判断中间继电器 几种方法。下期视频呢,我们聊一下这个文压模块,七八系列的文压模块他是怎么样 实现稳压的啊?他的工作原理是什么啊?这期视频就先拍到这里,感谢大家的观看,有喜欢的请点赞关注我,我们下期再见!拜拜!

中间继电器必须要知道的几个知识点。一般情况下,绿色指示灯代表直流,红色指示灯代表交流,绿色指示灯线圈电压为直流二十四伏,红色指示灯为交流两百四十伏。但这只是针对多数情况,并不是绝对的。 在分不清楚的时候,我们可以查看中间继电器侧面的标志。标注二十四伏 dc 的是指线圈电压为直流二十四伏,标注两百四十伏 ac 的为交流两百四十伏。接线时 十三、十四是他的线圈,十四正极,十三负极,不能接反,接反了之后只是灯不亮,但是线圈依然会熄合。然后十二和八组成一组长开,十二和四组成一组长臂。当线圈得电以后,长臂会断开,而长开会导通,这边同理。

大家好,今天给大家讲一下这个小的中间继电器啊。首先看一下上面这个触点结构图,它分为一三五跟二四六是两组触点, 一三五,这个五是个刀位,二四六呢,这个六是个刀位,一一五是长臂,三一五是长开, 二与六是常闭,四与六是常开。在通电的情况下,二给六分开, 六给四接触。这边是一样的啊,在通电的情况下,一给五分开,三给五接通。下边这一个是线 圈的符号,是一个长方形,七跟八,他有编号的啊,下边这一个二极管串联一个电阻,是个发光二极管,与线圈并连,当线圈通电的情况下,发光二极管亮起。 像这个中间继电器怎么叫呢?大家看一下啊,像这个有几针啊? 有几胶,大家看一下,这不是八胶吗?所以我们可以叫他八针,中间继电器有八个隐胶, 另外一个关键点就是他的线圈的电压,大家看下,这个是十二伏的啊,这个是直流,十二伏低息代表直流,这是直流十二 的线圈与他对应的呢,是他的座子,是专用的座子给他对应的啊,大家看这就是座子,这个座子上面也标有, 也不要有数字,看到没,这个是五,大家看一下啊,这一个是六,对吧,这都有符号的,这都有字符的给这个是一一对应的啊。 一般像这种中间继电器,他的坏的表现形式呢?第一个是线圈烧毁,这个不常见啊,线圈烧毁的不多, 最多的毁坏的表现形式呢,就是这个触点接触不好了,时间长啊,触点氧化接触不好了,造成 有时候吸合,有时候不吸合,虽然吸合了,就是这个触电电压会降低的,哎,这个触电一触电,这就接触电阻了,所以电压会降低的啊,这他的表现形式出现这一个随机故障, 大家再看一下这个,像这个大家看一下这个也是一样的哈,这个也是中间,你点击大家看一下几针啊? 十四针,对吧?这是十四针的中间机电器,他的这个线圈电压呢,是 直流二十四伏,这个中间继电器或者交流接触器啊,像这种交流接触器,他都有一个特点啊,他这个线圈电压来,在低于他百分之八十五的情况下, 他是不细和的,或者细和不老在大于他这个线圈电压的,呃,百分之一百零五的时候,线圈电压有可能会烧坏啊, 所以他举个例子,如果是二百二十伏,呃线圈的电压,你像这个交流接触器,他的这个线圈电压是二百二十伏,那这样呢?他最低不能低于一百八十七伏,你要说低于一百八十七伏的话,这个交流接触器不吸合或者吸合不牢 啊,造成特意的故障,你超过二百三十一伏呢,哎,他就有可能长时间的话把这个呃交流机电器线圈烧坏,这也是一样的啊,就是说他这个电压呢,他都有一个范围的,就是从 啊百分之八十五到百分之一百零五之间,可他的工作是可靠的啊。好,今天就讲到这里,谢谢大家。

中间继电器如何接线?使用中间继电器前,要知道它的结构。第一部分是它的线圈,第二部分是它的触电。中间继电器就是利用它的线圈得电,触电发生变化, 利用触点动作去控制外部设备。我手里的这个中间继电器,下方的两个端子为他的线圈,这两个端子为他的公共端。公共端于这一排为长开触点,于上面这一排为长臂触点。 给大家举个例子,用按钮控制这个指示灯,中间用继电器做过度。按钮是一开一闭的,继电器的线圈是两百二十伏的,指示灯是两百二十的。这是草图。当按钮按下去后, 让继电器线圈吸合,线圈吸合后,继电器的常开触点就会闭合,指示灯得到电源就会亮。松开按钮后,继电器线圈失电,他的常开触点复位,指示灯熄灭。给大家捋 一下按钮,控制继电器的线。火线进到按钮常开触点的一端,常开触点另一端出来到继电器的线圈,继电器线圈另一端接到零线送电。给大家演示一下。按一下按钮,继电器吸合。我们现在可以利用继电器线圈的电触电发生变化来控制外部的其他设备。 取一根火线接到继电器常开出点的一端,常开出点的另一端接到指示灯,指示灯的另一端接到零线送上电。按下按钮,开关,指示灯亮,松开指示灯灭。这就是中间继电器的原理和接线。喜欢的点赞收藏。
