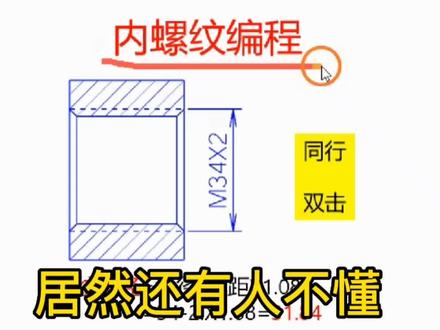

00:33查看AI文稿AI文稿居然还有人不懂内螺纹编程？如图，加工一个 m 三四逻辑二长三十的内螺纹，第一步，计算出内螺纹的鼻孔直径，这个计算公式记得收藏哦！ 这里用 g 一九二编程，注意螺纹起点定位不能大于计算出的螺纹抵孔直径，否则老板会叫你办公室喝茶哦！你学会了吗？同行双击加关注，自学编程不迷路！
4717自学智造
06:11查看AI文稿AI文稿今天给大家分享鸡脚二加工锥度外螺纹啊，我们看一下 pt 四分之一螺纹啊，五十五度音质的带锥度，然后我们可以通过车工表查到大镜、小镜牙膏模具， 那我们查到这个的话，我们是需要去计算一个车的这个外轮廓的一个追度， 那我们有效深度三十五，那我们从这里开始计算啊，十三点一五七，那我们算来算一下小镜，好，小镜的话等于大镜减去长度乘以一比十六， 那大概是十三点一五七，长度的话是三十五啊，就是十三点一五七，减去三十五乘以一比十， 那我们得到的小金的话是十点九七，那我们这个点是十点九七， 那我们按正常来说，我们这里会倒一个角，对吧？倒一个角的话我们这里就变成三十，一般负一的话就是变成三十四了，变成三十四，那我们就是大径十三点一五七，减去长度三十四乘以一百十六， 那我们就他就会往后面退一个毫米，那我们就变成啊这里计算了一下十一点零三， 十一点零三，那我们车这个轮廓的时候，这里一个道角十一点零三，然后到这里十三点一五七，那我们这个轮廓就可以车出来了，车出来以后我们啊就可以用 g 九二加工这个最度螺纹， 让我们看一下程序， t 幺零幺一号刀 m 零三，正转 s 三百五十，转速三百五，打开切宵夜，然后定位七零 x z 三， 那我们这 x 的话是一定要超过大镜的，然后大镜是十三点一五七，然后我们 x 啊定的三点一五七以上 x c 三，那我们在端面要延伸啊，一到两个炉具的 一个位置，那我们是一点三，那我们两个逻辑大概也就二点多，那我定的 z 三啊，他 g 九二切削之前有一个反冲加速的一个过程， 好，我们定位好了以后，我们 g 九二啊，我们现在测一刀 x 十二点七五七， 然后 z 负三十五，让我们车的重点坐标，第一道的重点坐标啊，就在 z 负三十五的位置，然后这个锥度 啊，我们这个长度，这从这个锥度要从这里算啊，三十负三十五，然后到这里正三啊，就是三十五加三三十八，三十八乘以啊，零点零六二五，那我们得到的一个 半径差的话是二点三七五，那他的一除以二，他的一半就是负一点一八七五， 然后 f 啊，我们查到了啊，逻辑是一点三三七，那我们第一行写好了啊，我们第二行就很简单了，我们只需要把 x 值往下减，因为我们 这个一刀一刀往下车，那我们就会越来越少，对吧？十二点七五七，然后你的十二点五，十二点三，十二点二，我们一直往下撤，最终车道最终车道，这个啊， 十一点四十五，这十一点四十五是怎么来的啊？是我们算的这个大镜啊，这个大镜减去两倍的牙膏，两倍的牙膏，然后就得了最后一刀的一个 x 值， 那测好了以后我要进零啊，倒退，退出来， m 三零结束，那按正常的，我们这里刚才这里倒倒角，对吧？然后这里肯定是还有一个， 多出个一，一到两牙的一个距离，那我们就假设我们往后面再退一个一点五，那我们的 zz 的话就是应该是 zf 三十 六点五啊，那我们往后面退个一点五，我们再看一下啊，变成怎么变？然后 g 九二 x 啊，我们也先给他测五十四啊，十三点二五啊， z 啊，变了啊，刚才三十五，对吧？ z 负三十五，现在是 z 负三十六点五， 来，然后这里啊，这里那个最多的一个半径插啊， 刚才我们这里三十八，算出来是二点三七三七五，这里算出来啊，他往后面移了吗？往移后面移了就变成他的长度是三十 三十九点五，三十九点五，算起来的话是二点四七啊，除以二 r 就等于负一点二三五，那 f 指啊，也是一 f 指不变， f 一点三三七，然后我们这里第一刀变好了以后，第二刀也是一样的，就 x 往下减就好了。 x 十二点八十二点四，对吧？一直减到 最终的一个值 x 十二点零幺四，他这个怎么来的啊？这个是我们的一个大镜啊，十三点七二六，因为我们在后面走，我们要算一下他大镜啊，一 大镜的话，我们把这个设置小镜算这个大镜的，很好算的，小镜加上长度乘以一比十六，这个长度啊，小镜是三点一五七，长度一点五乘以一比十六，那我们的 得到的十三点七二六，十三点七二六，然后我们最后一道得到就是十三点七二六，减去两倍牙膏，最终得到一个十二点零幺四， 好，最后一刀走了以后，我们机灵把刀退出来，咱们上脸程序结束。
543CNC数控逆向编程
06:32查看AI文稿AI文稿哎，小偷，这个梯形螺纹用 gt 六车靴的话比较粗糙怎么办？ gt 六车螺纹是斜进法啊。对啊，然后直接用它。 呃，精加工的话肯定不行，咱们要加个 g 九二呢进行精车，因为我们这个系统呢，他不支持 g 七八哦，好，我给你演示一下吧。好吧，行， 好，下面我们说一下 g 七六加 g 九二指令，一个粗车一个精车如何去编程？好，前面 g 九九美转晋级 g 九七，横转速 g 四零，取消到店边境补偿 m 零三 s 三百五，主轴转速每分钟三百五十转。 g 零 x 三十八三十六的梯形螺纹，这里定到三十八 z 八，注意 g 七六的定位，先定位在 八上，然后 g 七六 p 零二零零三零啊，我们 p 零二经车两次零零，倒角量为零啊，这里有啊，这个退刀槽 倒角量就不留了。三十度螺，梯形螺纹压型角是三十度 q 五零，这里指的是我们最小赤道量为零点零五毫米 二，零点零四，我们的精车余量零点零四。 g 七六 x 二十九啊，梯形螺纹小径， 那么小径是如何计算的呢？我们在视频的最后给大家分享。 a 负三十二螺纹长度 p 三五零零，牙形高度就是我们的螺纹牙膏是三点五毫米啊，这个也是在最后分享。 q， 三百螺纹加工第一刀，他的这个持刀 销量啊，是零点三毫米三百微米。 f 六螺纹的螺距好，下面是 g 九二进行精车，也就是将前面 g 七六零的留的零点零四给他精车掉，主要是这个定位如何去计算 g 零零 x 三十八还是定位到三十八 z 七点零七啊？ g 九二精加工螺纹的精确定位七点零七 g 九二 x 二十九， z 负三十二 f 六，这是我们京车啊，京车的一个程序，也就说用 g 七六粗车 g 九二呢进行京车。 好，后面呢就是我们的程序结束，那好，现在我们开始进行一个实体的仿真，点击复位， 不要动啊，点击设置，再次点击，好，我们擦除掉， so， 好，今天的视频就分享到这里啊，以上就是咱们这个 g 七六加 g 九二 粗荆车螺纹啊，粗荆车 t 型螺纹的一个编程，后面我们将以文字的形式给大家叙述 t 型螺纹所有的加工师的参数和 g 九二指令精确定位的计算方法。 好，首先第一个，我们说一下 g 七六和 g 九二在粗经加工螺纹时， g 九二呃， z 值的精确定位计算方法，那么这个 z 值的偏移值怎么算呢？它就等于压型高度 减经车余量乘以弹力体乘以二分之压型角度，那么我们梯形螺纹，他的这个压型高度三十六乘六的是三点五，减余量零点零四 乘以弹力十五度，那么就等于三点四六乘以零点二六八，就等于零点二九七，这里呢约等于零点九三， 那么前面我们定位的时候，定位到了 z 八上，再减去这个偏移值零点九三，那么我们 g 九二直接精加工 啊，我们就可以 z 值定位到 z 七点零七，这是第一个，第二个啊，我们看一下这个三十六乘六的梯形螺纹 是如何啊？进行这个尺寸的计算。首先梯形螺纹的崖形角是三十度，梯形螺纹有崖顶间隙，当螺距为一点五到五十，崖顶间隙为零点二五。 当螺距为六到十二时，压顶间隙为零点五，当螺距为十四到四十四的时候，压顶间隙为一。 那么在呃，梯形逻辑编程当中，我们需要知道这个中径，那么中径呢？就等于工程直径三十六，减去零点五乘以逻距六就等于三十三 啊，我们需要用三针测量法来测量这个中径。第二个我们编程时还需要知道这个芽型高度 h， 他就等于零点五乘罗距，加上 压顶间隙，那么六个毫米的螺距，压顶间隙是零点五，那么就等于零点五乘六，加零点五就等于三点五毫米。 那么我们编程时还需要知道小径，小径呢，就等于工程直径减两倍的压型，压型高度。吓我一跳，那么就等于三十六，减二乘三点五就等于二十九好。
1558王老师教你学数控
00:37查看AI文稿AI文稿数控编程加工一处外圆锥面，已知条件锥度比是二比五，然后锥面的大端直径是五十，锥面的长度也是五十，那么对于锥面的小端直径没有给出，那么就需要我们通过计算 得到。那么根据已知条件我们可以确定锥度比等于大端直径减小端直径比上锥面长度往里代数的话就是二比五等于 五十，减一去小 d 比上对面长度五十，那么通过计算以后，我们得到小端执政等于三十。
716数控编程教学
00:24查看AI文稿AI文稿中走私锥度加工如何才能保证精度更精准？宝马格中走私 d a、 d b 自动校准功能，省去了计算锥度参数的时间，自动测量基准面眼膜距离与读取 d b 数据，并且 c 轴升高降低， 无需测量，让机床切割弓箭锥度时更完美，让加工更简便、高效、智能。
48宝玛格

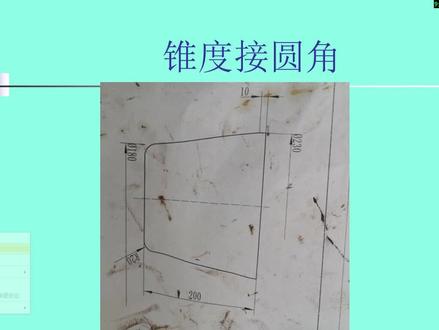

08:52查看AI文稿AI文稿给大家呢，就是讲一下，就是如果说我们只能手工编程的话啊，没有这个自动编程包是不会电脑绘图的话，如果说我们遇到这样零件啊，需要进行一个手工的计算，这个锥度及圆角这个切点啊， 我们如何对他进行一个手工计算？然后我呢就是啊，就是比如说我们把这个题目稍微改一下，用这个份太大了， 改成这样一个数值的，就是说我们要需要求出来啊，像这些点的坐标来，对这点坐标来，那么就是需求不一样哇，有人需要这个纯手工的这个计算啊，如果我们电脑绘图呢，就很方便了，是吧？ 呃，那么我们进行一个推倒的时候呢，给大家说一下，我们主要用到一个二和这个角度 角度，然后啊就可以把这里面的点坐标啊，这些点零一点、二点的坐标我们都可以求出来。其实从图当中我们也知道一点的 x 我们是不知道的，对不对？一点的这个 z 我们是知道的是零，那么这个时候二点的这个 x z 我们都需要计算 啊，这是我们在没有得药之前的，那有人说我们也可以用得药指令啊，对，可用得药指令 啊，那么有的系统还不一定支持，是吧？所以需求不一样吗？那我们如果感兴趣的话，你记着往下听啊，就是说我们如何遇到这种锥体和圆弧相切的时候，我们如何啊？根据这个 夹角啊，就这个 c 他夹角啊，然后呢还有这个圆弧的半径，因为这个都已知的，说白了就是知道这个 c 怎么求出这些点坐标啊？呃，那这个呢，是这个公式的，这 推倒啊，不能推倒，这样，这样呢，我简单给大家讲一下，简单讲一下，首先这个 c 塔，这个 c 塔我们前面学追的时候也给大家讲过这个 c 塔 啊，实际上就是我们我做个这样的一个没打到这钱的啊，也就是就是这个角，这个角，就这个角都等于这个边，除以这个角边，对不对？那么这个边呢，就等于五十，减去三十，那就是二十，因为他的他一半吗？对吧？那就是十，那么这个长度呢，是三十， 所以这个他那他啊 c 他然就等于三分之一，对吧？三分之一啊，所以这个就相当于已知的，那么这里呢，我们就不再说了啊，所以这个 c 他呢，我们就可以求出来了， 就是通过这个计算器，大家用计算器手机都可以反球，反球出来这个 c 塔就可以了，也说这个 c 塔我们就当做是以质量啊，那么我们 把它当做一点，把它当做二点，对吧？就像我们这个图当中的啊，这是一点，对吧？这是二点啊，这样的我们需要求这两个点坐标， 那么这里面的啊，二点的 x 和 z 啊，我们从图当中我们分一下，我们可以折出来，那这个是圆弧的半径是是五，对吧？二，圆弧的半径是五，我们刚才说了是五 啊，然后这个是他的圆心，圆心，那么圆心到这个圆弧上的这个距离啊，啊，都是相等的，也就是都是半径都是五，那么我们 啊，这个边啊，就这个边就是半径啊，是垂直于这个椎体的啊，就这边是垂直的啊，垂直的，那么这个 c 塔，这是我们前面讲的这个 c 塔， 就是我们这个 c 塔，我们求这个 c 塔啊，就这个角就 c 塔值啊，然而就这个 c 塔，那么这个 c 塔实际上与这个角是相等的，对不对？因为这个角和这个角 啊，就是绿颜色的，和这个角是护鱼的啊，就夹角的九十度，然后这个角呢，又和这个角 c 塔角呢？也是九十度，所以说这个角就是 c 塔啊，这个角也是 c 塔，这个大家要要首先弄清楚啊，那我们要求二脸的 xz 坐标的话， 那么我们先求这个 z， 这个 z 实际上就是这条线的距离，对不对？就这条线距离，那么这条线的距离实际上就等于这条边减去这个边， 那么这个边就是二，对吧？就这个边到这边二，那么这个呢？是我们要求的，对不对？二求的。那我们啊，这个 c 塔我们知道了，这个边也知道了， 等于二吗？也是二吗？所以这个边我们就可以得出来了啊，就等于二乘以三 a， c 塔，就是这个边就等于二乘以三 啊，那二十三 a c 呢？有这个边二十一三 e c 啊，所以呢啊，这个桥边的长度也就是这条就是 z 值，我们要求 z 值就等于二啊，二， 这个减去二乘以三 ec 的，所以往二提到前面来就是这个公式，出来这个公式大家就可以直接求出二点的立坐标了，对不对？二点立坐标了，那么 x p 就是说就是咱们图当中是指的是这个边啊，这个直角边有这条线的长度，那么这个条线的长度呢？啊，他直上就相当在这个三角形里面啊，在这个三角形 里面，实际上这个边我们要求的这个边，我们刚才就求出来，就是这个类吗？这个夹角呢，又是 cta， 所以这个边这两个直角边正好是弹力的 ct， 所以这个 x 撇就是 x 撇，除以这个 z 就等于他来塞他，这样的话，我们就可以反过来求出这个 x 撇来了，也就是这么求这个 z 的技术上呢，成一个他的呢，就可以求出 x 撇了，对不对？ 那么你求出 x 撇的话，那这个时候的二点的 x 就等于咱们这个刚才讲的这个是三十吗？对吧？三十加上两倍的 这个 x 撇，那就可以得出一点的 x 左边了，那我们再来看一下这个二点 x 左边，那么我们看一点的 x， 他的 z 是零，我们不要求他的 x， 这样就等于这个三十减去这个边，对不对？就相当于减去这个 x 撇撇啊，减去 x 撇撇就相当于是啊这点到这 长度，那么在这个直角三角形里面啊，我们知道一个角，知道一个边啊， c 塔，还有这个啊，我们是不是可以求出这个 这个直角边，那么就相当于二乘以靠近 c 塔，对吧？因为这个边与斜边呢，正好是 b 线二靠近 c 塔，然后再减去 x 撇，对吧？所以就是 x 撇撇，求出就是这个这个线长度，然后这个时候的 啊，一点的 x 就等于三十减去两倍的 x 撇撇，对不对？然后这个二点的 x 就等于三十加上两倍的，这样的话，一点二点左边呢，我们就求出来了，对不对？所以这个公式呢，你在理解的技术上面，记得最好记得啊，最好记得。 好了，那我们就按我刚才讲的，我们来把这个题来计算一下子，大家看一下这个弹力的 c 塔，我们首先要求这个， 这个 c 塔角啊，我给大家说一下， c 塔角就是这个里面的 c 塔角啊，这个坍塌等于五十减去三十除以啊，两倍的这个三十等于三分之一，那我们通过计算器啊， 或者说咱们通过这个手机啊，我们求这个非他的十八点四三，这个大家需要计算的。然后啊我们按照公式，这个 z 啊，就是说这个二点的啊，这二点的 z 坐标啊， 这个 z 就是他这个 z 啊，就等于五乘以啊，一减去三一，十八点四三等于三点四二，也就是说二点的这个标就等于啊负的三点四二，等于三点三点四二， 这地方中点，这是二点的，就是中点七点三点十二。然后我们再看一下，按了刚才没求的，我们要求这个这个 x， 我们要求 那个 x 撇，对吧？ x 撇，利用刚才这个三点四二乘以他们的十八点四三的一点一四啊，一点一四，那么啊我们 就像我们刚才讲的，就相当于求出这个 x 撇了，这两个撇你要，你要三十加上两倍 x 撇，所以这就是三十加上两倍的 x 撇， 那么这个结果是三十二点二八就是二点的坐标，二点的坐标就是三十二点二八和 z 负的三点四二，那么一点的坐标就是我们这个 x 撇啊，按着公式我们就不说等于三点六，那么这个起点呢，就是因为这个总长是三十吗？你要把这个减掉吗？ 那么就等于二十二点八，二十二点八，这样的话呢，嗯，他的 z 呢是零，这个点坐标啊， z 呢是 零和 x 呢？就是这个三十，减去这个两倍的三十三六，所以这个大家看一下，这个就是，呃， 加工这个零件轮廓，我们用这个程序就就做这一步的程序啊，这个程序大家看一下，好吧？看一下。好的，这个呢就是我们针对那个没有这个 电脑绘图的，然后纯内手工计算的，大家可以用这种方法，你把这公式记住的话，这个类型题目还是非常简单的。好吧？感谢大家的观看。
