f405wing飞控接线图教程
看到 a i、 l 这堆密密麻麻的接线图，你是不是一头雾水？今天咱拿 f 四零五 a i l 手把手教你看懂原理图，再也不怕接错。 先确定这块 l 板上需要焊接的核心设备有电机、接收机、摄像头以及图传。可以看到，这个 a、 i、 l 一 共有十三个端口， 分别是五个 u a、 r t 串口端口、四个电机端口、三个外设功能端口以及一个电源端口。电机的接线很简单，把电机线对应接到 a i o 版的 m e 到 m 四焊盘上即可。 一 u a r t 串口。二是接收机端口。如果是克斯 fire 接收机，要焊接四根线，分别是正极五 v、 负极 g、 n、 d、 t、 x 二对应注意 x 与 t x 交叉连接。 若是 sps ibm 接收机，则只需焊接三根线，分别是正极五伏、负极 g、 n、 d 和发送信号线挨巴斯分别对应 aio 焊盘的正极五 v、 负极 g、 n、 d 和二。接下来是摄像头，需要焊接三根线， 分别是正极五到三十六伏，负极 g、 n、 d 和信号线为 d、 o， 分 别对应 aio 焊盘的正极五 v、 负极 g、 n、 d 和信号线 c a、 m。 然后就是图传，我们先来讲模拟图传。模拟图传一共焊接四根线，分别是正极 v、 d、 d、 负极基安 d、 信号线 v、 d、 o。 焊图传协议 i l、 c。 这四根线与 a i o。 焊盘的 bat、 基安 d、 v、 t、 x、 t 三一对应 数字图传的话，我们以大疆 o 三 u n 的 为例，对应方式如图所示， b f、 e 四点五以上只需要打开对应串口， 四点五以下还需要输入命令型。但需注意，如果你使用的是外置接收机，就要挑掉大疆图传 spa 信号线，以防冲突不识别。 接下来我们集中讲解三类低功耗辅助外设， gps 蜂鸣器，还 led 灯带，它们接线简单，功能实用，新手也能一次搞定。首先是 gps 模块，它需要接电源和 uart 串口，电源端 jl 版的无异核电源地， 信号端要对应 i o 版的 u l t 串口还是交叉焊接原则， x j a i o 版的 t 四 t， x j a i o 版的 r 四 s c l se a 和 i o 版上相应焊板一对应即可， 这样就能接受卫星定位数据，帮穿越机实现返航定点旋停功能。然后是接线，最简单的辅助设备，蜂鸣器 只需要接电源，不用额外信号线。正极接 l 版的五伏焊盘，负极接专门的 bg 焊盘，通电后就能实现低电压报警， 飞机失联时能靠声音快速找回，使用又省心。最后是 led 灯带，也是正极接正极，负极接负极， led 信号线接在 led 焊盘处。 到这里接线图就讲完了，有不明白的可以在评论区与我们交流。觉得今天这个视频对你有帮助就点赞收藏吧！
粉丝4785获赞1.8万
相关视频
04:40

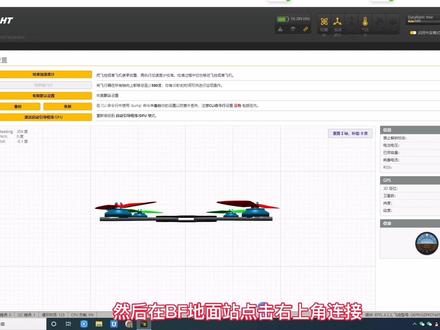

03:00查看AI文稿AI文稿b f 固件救援教程，远航推荐用长的图转天线 gps 形容 bm 二二零接线图参考这几个飞控的 gps， t f 接飞控 rxgps 接飞控 tf gps ecc 接飞控五 v gps gnd 接飞控 gnd。 我现在用的是这款 f 四零五飞控，用 usb 数据线将飞控与电脑连接，然后在 bft 面站点击右上角连接， 点击端口。我这个飞控 gps 切的是 tx 二 rx， 所以在 un 二七五这一项传感器输入这里改成 gps， 别的飞控接哪个串口就选哪个就可以。点击右下角保存并重启。 点击配置 下拉，打开 gps， 把协议改到阿布尔， 点击右下角保存并重启。 重启后 gps 灯会被点亮，这时说明接线与端口及协议已经正确。如果没亮， 看下 gps 的蓝灯有没闪，没闪的话给飞机插上电池，有的飞控是要插上电池才能给 gps 供电，插上还没点亮 gps 的话，检查接线和端口及协议。打开，启用专家模式， 点击失控保护。 二阶失控保护，这里默认是坠落改到 gps 救援，下降距离由两百改到五十或一百，这样一百米也能启用救援了。 如果你要开启没收到心也能解锁飞。打开这个滑块，点击右下角保存并重启。 点击模式。 在 gps plus 屏这里点击添加范围，设置一个通道来启用救援，这里根据自己需要去设置用哪个通道，即 点击保存，点击 osd 屏幕叠加显示这里打勾到起飞点方向到起飞点距离， gps 速度， gps 一心说这些，拖到你想要的位置上，当然你也可以打开更多， 如精度、纬度等等，点击保存。最后点击断开连接就可以去远航了，记得给个免费的爱心哦，再见！
