世界坐标怎么转换为小坐标
最近有很多做施工的同学问我怎么样把大坐标转成小坐标放样，今天姜老师来教你，在建筑工程施工的时候啊，我们放线定位呢，是一个比较重要的环节，那 我们在测量放线的时候啊，如果施工人员啊，直接用这个大地坐标啊来进行放样的话，那会很麻烦，不好操作，对吧？那么今天呢，蒋老师来跟大家讲解一下，如何用我们的 cd 把我们的大地坐标转换成我们的啊这个小坐标来直接进行放样。 首先呢我们现在拿到这张图纸啊，那我们用这个 z b b z， 我们先来呃标注一下啊，看我们这个图的这个位置，他现在是否是这个正确的啊，那标注出来之后，我们可以看到他的坐标是对不上的，那首先呢，我们就要 第一步进行套图啊，那么套图的话，我们在前面的课程有讲过，大家可以详细去看一下，套完图之后我们再用 jbb 锥啊空格，欧空格，我们来标注对一下这个坐标， 我们现在看一下啊，现在这个坐标是能对上了，说明我们套图已经套好了，那么套好了之后呢啊，现在给到的这个坐标啊， 就是我们这个甲方啊，他会提供两个坐标点给我们，对吧？那么这两个坐标点呢，我们就可以直接去用他去画一条线出来，我们用 l 空格，然后直接把第一个点的坐标粘贴空格，然后第二个点啊，也是一样的，我们通过啊，这个甲方所给的啊，我们这两个坐标点的话，那么我们就可以通过 这两个坐标点来生成一条这样的线条，这条线画出来之后呢，那么我们就可以啊，把这个 u c s 坐标系移到啊其中的一个点上来，我们在面条上输入 u c s 的空格，然后我们先移到这个点上来空格， 那么这样的话，我们这个呃坐标系就其实就已经啊做弄完了啊，就已经把它转成小作标了，但是我们这个图有个什么情况呢？因为它的图是斜的，是倾斜的，所以我们不能直接这样去，对吧？那我那我们可以先 ucs 啊， 直接先找一根线对吧？点两个点，把 x 轴放好，然后把 y 轴往这个方向点一下就可以了，然后我们再用 ucs 空格啊，再移动过来就可以了啊，点击其中的一个端点空格，因为现在我 我们有两个点，好了吗？啊，把这个点设置为我们这个坐标圆点之后呢，那么接下来我们就可以在面条输入一个 p l a n 空格两下，那么这样的话，第一个我们既能够把我们的这个大地坐标转换成小坐标，哎， 而且我们也能够把这个倾斜的图纸把它摆正。好了，现在我们可以再用 z v b z 啊，我们去这个标注一下啊，我们现在就找其中的一个点，比如说我们找这个点，我们来标注一下啊， 它的一个坐标位置在 bbc 空格，欧空格。那我们在标的时候啊，我们选择这个当前世界当前坐标啊，因为我们用的是 ucs 坐标系啊，然后点确定， 然后拾取这个点，我们来标一下，看啊，他就已经被换算出来了。关注我，带你了解更多 cad 操作技巧。
粉丝37.6万获赞122.1万
相关视频

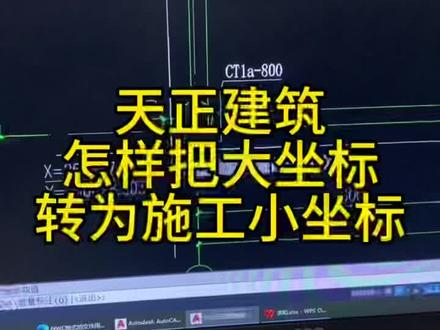

01:17查看AI文稿AI文稿真正建筑怎样把大坐标转为施工小坐标？首先呢，我们用到一个用户坐标的快捷键是 ucs， 在这里来我们输入 ucs 空格，这样呢，我们坐标就可以放到我们想要的位置，我们找到图的右下角，点击一点来确定 x 轴和 y 轴， 好，确定之后呢，空格结束，然后呢在这里我们输入标注快捷键， z， b， b， z 坐标标注，输入 z， b， d， z 空格，然后找到设置 s， 输入 s。 好，在这里呢，我们将世界坐标改为用户坐标，点击确定。然后这个样子呢，可以看到，在这一点就是我们的原点零零点，然后接下来呢，我们就可以将咱们的大地坐标转为小坐标了，来点击标注，这样就是我们的小坐标，你学会了吗？然后在使用 cd 的过程中，如果记不住 我刚才所使用的这些快捷键呢，我给你推荐老师这里专门给做建筑同学准备的 cad 加天正建筑快捷键的大鼠标垫，它不仅有 cad 里面常用的快捷键绘图修改标注功能，还有天正建筑常用的 轴网，柱子、门窗、房屋屋顶、楼梯立面抛面文字表格以及符号标注，还有图层工具。这样的一张四十厘米乘以九十厘米的超大鼠标垫，我就把它放在视频左下角的小黄车里，你赶快点击就可以把它带回家。
527吴川小涛
01:24查看AI文稿AI文稿准备开始放线了，怎样把大地坐标转为施工小坐标？首先这里呢，我们需要用到一个叫做用户坐标的快捷键来，在这张鼠标垫中呢，我们可以找到它用户坐标 ucs， 输入 ucs 空格，然后这里指定原点，我们就以图的左下角点为原点，来点击它来水平向右确定它的 x 轴方向，竖直向上确定 y 轴的方向，然后确定好之后呢，我们找到坐标，标注 z b b z， 输入 z b b z 空格，然后输入下方的设置 s， 输入 s， 在这里呢，我们将世界坐标改为用户坐标，点击确定，然后我们刚才确定的这点就是我们坐标的零零点， 然后呢，现在我们就是小坐标了，可以看到我们进行一下标注来，这就是我们的大 坐标。如何转为小坐标？如果说在平时看图或者改图的过程中啊，你这些快捷键还记不住的话，想要提升自己的工作效率，在这里老师给大家推荐一张鼠标垫，就是老师专门制作的 cad 加天正的建筑专用快捷键大鼠标垫，它里面不仅包含了 cad 的绘图修改标注功能，还有天正建筑的轴网， 门窗，房屋屋顶楼梯，文字表格里面抛面符号标注图层工具等等这样的快捷键呢，打印在这张鼠标垫上，你把它铺在你的电脑照桌上，记不住的时候去查一查，会大大增加你的绘图效率，我就把它放在视频左下角的小黄车里，你赶快点击就可以把它带回家。
918吴川小涛
05:38查看AI文稿AI文稿大力坐标怎么样？转回施工小坐标。首先我们要看一下这张基础图的大力坐标正不正确， mini 难使用 abba 空格，选择世界坐标式，点击确定， 这边很明显是不正确的，不正确我们就要把它套进去。框选图纸，在鼠标垫上面找到快的指令 b， 然后再面拿十六块一键 b 空壳， 随便另一个名称给他。例如，一确定，然后框选图纸，在鼠标垫上面找到 对齐的指令 a l， 然后再命令栏输入快捷键 a l， 空格，指定第一个圆点，你去指定一个圆点给他， 先输 y， 再输 x。 四二七二八四点 零二零，英文的逗号二三五三零二九点三四九，空格 指定第二个圆点，我们就指定一个对角点给他，就这个点击一下，然后输入四二七三二四 四点六幺七，英文的逗号二三五三零八四点四零六， 空格指定第三个元点后继续，我们就直接按空格键，空格是否记忆对齐点，说话内向，我们选择四，就属于歪空格，图纸不见了，图纸不见，我们就双击鼠标的滚轮， 图纸现在是歪的了，我们先看一下它的坐标正不正确，面栏属于 abbea 风格转向哦，我们把字改小一点，改成一确定 三四九零二零，坐标是没问题的，图纸歪了，我们就要摆正，然后在鼠标垫上面找到用户坐标的指令 ucs， 在面栏输入 ucs 空格， uss 指定 ucs 的圆点，我们就点击一下这个点， 点击一下，然后面然出现了 ucs gds 轴上的点，我们就点击一下这 点击三 s 九三的点， usb sy 平面上的点， 这几粒 sy 屏幕上的点，点击一下，点击完了加密栏输入 plan 空格， 再空格图纸就摆正了，图纸摆正坐标是不改变的，加密栏输入 a vba 空格，转向欧，看一下世界坐标是没问题， 对下坐标正不正确，三四九零二零，坐标是正确的， 车标也是正确的。然后这里这个大地坐标套完了，施工小坐标怎么转呢？我们只需要点击转向 o， 把这个世界坐标系点击回当前坐标系，确定 刚才 uss 指定的原点就是我们这个用户坐标的原点零零了，联系一下，零零二米四，五二米四，三米，这里 s 就是五米四， y 是零的才对， 然后他是 s 四零 y 是五米四，我们就要设计一下了，点击选项哦， 当前这边是这里有个纵横，这边互换，点击一下，确定就改过来了。再点击一下是 s 五点四， y 是零的， 这里是 s 五米四，六米就十一米四，这里是十一米四， y 是零，这就是施工小坐标的准准换方法。这里歪，看一下，一个歪的 一米五，比如说这里是外是一米五， s 四零，哇，是一米五， s 四零，施工小坐标是就这样子转换的。如果大家有什么好的方法，可以在评论区下面留言。
1999吴川小涛

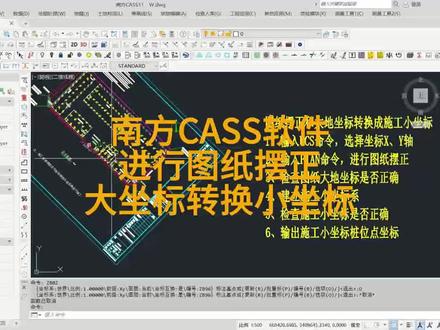

01:39查看AI文稿AI文稿坐标套图完成后，我们可以看到这个图是斜的，下面对他进行摆正，首先在命令行中输入 ucs 命令，然后给他指定一个坐标的原点， 然后指定 s 轴，再指定外轴，然后第二步输入 plan 命令空格，再空格我们可以看到图纸已经摆正了，顺便来检查一下实际坐标是否正确。输入 j b b j 命令，然后看下这个点的坐标， 可以看到这个点的坐标是没变的，再看下这个点的坐标，这个点的坐标也是没变的，下面我们来建立施工坐标式，施工坐标式的坐标轴一般是选择和组建筑物的轴线相平行 或者垂直，然后坐标原点选择在西南角的位置，这样可以避免出现负值，便于施工放样。首先我们以这个厂房为例，我们把这两条边把它给偏移出来，输入偏移命令，然后输入个偏移距离， 把它偏移出来。现在以这个点作为坐标的原点，以这条边作为 s 轴，以这条边作为外轴。建立时工作表示，我们输入 suss 命令，然后选择坐标原点，选择 s 轴，再选择外轴。 施工坐标系就已经建立了。本期视频就到这里，感谢大家点赞、收藏和转发，如果大家有什么问题，可以在视频下方进行留言。
235测绘梁工
11:26查看AI文稿AI文稿有网友留言，想看一下小坐标如何转大底坐标，也就是我们的一个车辆坐标，那么今天他来了，首先我是用的 cd， 二零一四版本的，然后我们打开 cd， 然后然后点击文件，打开右图形，然后将桌面上的一个所存在的一个图纸打开。我们先首先要打开种图， 这转换之前我们这边必须要有种图以及基础图，还有一个我们的一个 rbb， 一个小插件，这东西必须准备好。打开之后我们首先找到种图 对角的两个坐标点，然后拿一张纸给他记录下来。我们首先打开一个八号装编号图，找到对角，我们进行标注，拿纸记一下， 点击图标标注，这个纸上的线就是我们的一个啊，分界线，点击 三三二幺七六点幺七五五，这是 a k 手表，外周表是六四三七八三点五三七零，这是外周表。 好，我们把 a 点的一个坐标记录下来，那我们再看一下 b 点的坐标， 还是点左边标注 b 店的坐标，是啊，三乘二幺零四九幺零四九点八四八幺 y， 坐标是六十三八幺四点七二三幺。 那我们刚才已经把那个坐标，两个坐标已经写在纸上，我是提前写的啊，在这里就不示范了。 然后把这两个坐标记录下来，之后把这种图关闭掉， 然后打开八号楼的一个 个基础图， 为了图纸看上去简洁，然后我把这多余的，然后图纸给他删掉， 只留自己需要用的。现在我们首先进行坐标转换的时候，我们需要创建一个 创建块，嗯，点击创建块 名称的话，根据你的这个图纸的名称继续写都行啊，八号楼就写八号楼，然后我这就随便写一个一二件，然后我选择对象， 命难为提示你选择对象，然后鼠标按左键框选图纸，对象选择完了之后，然后敲击回车键，会弹出一个快快点，然后点击确定， 然后创建块，这块已经，嗯，深层了，然后我们再输入 直线命令 l 切换输入法，切换成大写输 l 会车，那么就把刚才记录了两个坐标， a 点和 b 点的坐标，然后输输入到里面去，我们在输入的时候先输入歪 坐标， 嗯，六四三七八三点五三七零，逗号用逗号分割三三二幺零 七六点幺七五五，回车，然后输入下一个指定点的一个坐标， 我们就输入必点的坐标，还是输入先输入外置六四三八幺四点七二三一，逗号分格，三三二幺零四九 点七二三幺，然后回车，然后回车完就会出现一条直线，然后到这个时候点击鼠标的左键 按键盘上面 esc 退出， 然后我们拖着拖着图纸往往上拖啊拖，拖，一直拖，然后拖到这上面，你会发现 已经到了界限，最下边就是没办法拖动了。然后这个时候输入键盘，按键盘为空格， a 空格重新 啊，深沉是否继续，然后点去确定啊，这个时候这条线就出来了，然后首先 我们进行坐标转换的时候，他这个图纸的个比例跟这个线我们画的之前这个比例他是不一样的，不成正比。然后首先我们还要对这个图纸啊进行缩放，选中这个图纸， 右击选择收放，选择一个击点， 双方比例，我们输零点零， 先收放零点零， 一点零一，先收放一百倍， 然后再移动， 移动这个图纸， 然后的话现在图纸拖到那个这个位置，然后我们准备工作已经做好， 等一下准备连线，好像这个比例还是有点不对称，然后我们再缩小一点， 选定一个起点， 你点点，再收响十倍， 再进行刚才的一个操作移动， 哎呀，这个什么情况？这个位置不对啊， 不经常用啊，再熟练大概就是这样的步骤， 这就动一下啊， 不对啊，放大一点，太小了。 我们现在在命令栏里面输入 ao， 对齐命令 al， 然后回车，然后选择对象， 选择好之后找 找到对角点的第一个点，然后回唱，开始进行连线， 再找到指针点的第二个点，第二个圆点， 然后粘好了，然后回车，回车两下， 然后把多余的这条线删掉，那么现在基本上淘图基本上 ok 了，然后我们周标标注到的看一下， 检查一下这些转换有没有转换过来，有没有正确进行复合一下。那我们把我们这边的一个小插件拖进来，这 ppz 这个比例的话，制高这一块调整一下， 挑战十一点，击签 标注一下 b 点，复合一下，看对不对，能不能对上。 三三二幺零四九三三二幺零四九三三二幺零四九八十七，上面是八十八，嗯，六个是 三八幺四点七二三六四三八幺四点七二四啊，可以用，然后我们再加复合一下 a 点，看对的上吗？ 三三二幺零七六三三二幺零七六点幺七五五， 维度标是六四三七八三六四三七八三点五六。嗯， 可以用啊，就现在目前的话就是坐标转换，就这样啊， ok 啊。
530顾哥在工地
02:51查看AI文稿AI文稿今天录一个大坐标，就是我们的车辆坐标转小坐标，也就是数学坐标。然后首先我使用的蓝方开始九点一，然后我们打开一个，随便打开一个桌面来，关键 我们这个这个叉六这个位置是个空字点，然后我们先用坐标标注一下这个种图里面的种图里面的应该是我们的测量坐标，现在的测量坐标我们转正转换成小坐标， 我们在命令栏里面输入 two， three， 开始 切换一下输入法六十四开始回车，然后这里会提示，密站栏里面会提示 找一个圆点， 然后指定 a 开始走，指定随便指定一个位置啊，就这个位置，然后指定 a 开始歪平面， 然后就输入他明年就输入 pl， 双击回车，双击两下，然后正在重生成模型等，等待一下 看见没有？从生成模型他这个比例比较小，然后我们现在给他放大，把图纸放大，然后我们再再进行标注一下，随便找个地方标注，我们还是标注这个叉六这个控制点，这个位置 他现在已经转换成我们的一个小坐标了，看到没有？来我们随便的点， 没事， 这边不要抽， 那说明我的小图标转换成功。
49顾哥在工地
00:44查看AI文稿AI文稿哈喽，大家好，今天给大家介绍坐标系转换，同一地点在不同坐标系中的坐标值是不同的，换句话说，同一地区的不同来源的多分数据，他们的坐标系可能是不一样的， 就不能直接进行合并、求交等运算，就需要先统一他们的坐标系，将数据从一个坐标系转换到另一个坐标系中，这就是坐标系转换，也叫同应转换。通过建立原坐标系与目标坐标系之间的对应关系， 这通常是一个非常复杂的数学公式。总之，通过一系列的运算以后，我们就能够实现这个坐标转换的过程。再看操作， gs 软件能够读到数据本身的坐标器，我们只需要设置目标坐标器，选择计算方式，在设置所需的参数执行转换就可以啦。是不是很简单，动手操作一下吧。
09:41查看AI文稿AI文稿hello， 大家好，我是阿奇，今天我们来学习从零基础学 auto cad 第六课坐标的输入法。 首先我们先来了解一下 out to c a d 中的坐标。在我们的 c a d 中，默认的坐标为二维坐标， 主要用于绘制二为平面图，由 x 轴水平位置和 y 轴垂直位置构成， x 轴和 y 轴相交点，我们称为圆点，也称为零零点。这个知识点呢，我们在上堂课中已经讲过了，输入零，逗号零， 代表这一点，是在坐标的原点位置。默认的 i 为坐标，我们又称为世界坐标系，它是固定的一个坐标系，即坐标在左下角处， 指的就是我们左下角的这个坐标，这个默认的坐标我们称为世界坐标系。 当我们想通过 x 轴和 y 轴来画图时，我们有两种输入方式， 第一种我们称为绝对坐标输入法，它的输入方式为井号，然后再输入 x 轴的坐标值，接下来是逗号，然后呢再是 y 坐标指。那么这个表达方法到底指的是什么意思呢？绝对坐标指以坐标的原点为基点来计算数值， 我们每确定一个点，他始终是以坐标的原点为基点来进行计算我们的数据。这句话呢，大家第一次可能有点陌生，接下来呢，我们来看一个案例， 例如假设我们使用 l 命令，第一点是零度和零，通过这个值我们就知道直线的第一个点在坐标的原点位置，第二点是 x 轴一百， y 轴五十 十。那么我们的第二点，他是以第一点的原点为止来计算这两个数字的。第三点，井号零，逗号五十。 当我们输入一个井号，代表使用的是绝对坐标，将会以坐标的原点来计算第三点的位置，最后再进行闭合。我们光靠数据可能大家还不是很理解，接下来我们实操一遍。 首先我们打开第六科的样板文件，这个样板文件我已经提前设定好了它的标注样式，所以等一下我们在测量的时候啊，是不需要调整它的颜色以及它的大小，样板文件在完整版课程中都 有提供。接下来我们的第一步是输入一个 l mining， 然后敲回车它的底点，我们输入零逗号零，说好之后我们敲回车键， 第一点我们已经确定好了它在坐标的原点这里 需要缩小一下我们的窗口，那么怎么去缩小窗口呢？我们可以通过鼠标的滚轮向上是放大，向下是缩小， 当前我们的底点是在原点位置下面呢，我们再输入一个一百，逗号五十，敲一下回车键，这个线条太小了，我们将这个 窗口放大，使用鼠标滚轮向上推动就可以进行放大了，我们可以看到第二点是在这里，哎，为什么是在这里呢？我们先把这一点给结束掉，敲回车键，结束位置可以使用线型标注来测量一下啊， 移下来看一下 x 轴，从这一点到这一点，它的长度为一百，再来测量一下，测量一下它的高度， 以我们的圆点到这一点，它的高度是五十， 所以得到了这个节点，那么会生成这样的一根斜线，这只是我们的第二个节点，我们重新再来啊，将这些数据 全部给删除掉，输入一个 l 命令回车。第一点是零逗号零回车，确定我们的第一点，接下来的第二点是一百逗号五十，回车，好生成了第二个节点到这里了，对吧？ 第三个节点我们要求输入的是绝对坐标，输入法，前面要加一个井号零，逗号五十， 这个节点它是以坐标的圆点为基点来计算这个数字。哦， 我们在这边来输入一个井号，零逗号五十，可以看一下我们这个零的前面是不是有个井号，说好之后敲一个回车键， 那么第三点呢？他跑到这里来了，为什么在这里呢？ x 轴为零，那么也就代表 x 轴水平方向是不动的， 然后再是 y 轴，以这一点向上五十的距离确定第三点，那么这个数据他是不是以我们这个坐标的原点来进行计算的？并没有以当前我们这个第二点来进行计算，对不对？ 我们敲个回车键啊，回车。通过刚才我们这个小的案例告诉我们，如果你的数据想以坐标的原点来进行计算， 那么前面就需要加一个井号，当然这个要注意点啊，我们现在用的是高版本二零二三的，如果是低版本不用这个方。 第一版本等一下我们告诉大家是什么方法，我们再来看一下第二个相对坐标输入法，它的输入方法是直接输入 x 轴数据，逗号 y 轴数据， 或者是在它的前面加一个 art 符号，也是代表相对坐标输入法，相对坐标是指以上一个点为坐标的基点来计算数值， 比如我的第一点是在这里，接下来我画第二点的时候画画画画画到这里了，这个位置如果我们使用的是相对坐标，我要再输入一个一百 逗号五十，他会以这一点为坐标的原点来计算一百逗号五十的数值。 同样我们还是用刚才这个案例，例如我们使用 l 命令，第一点输入零逗号零，然后第二点是一百逗号五十。其实这个方法就已经是相对坐标的输入方法了， 直接是 x 轴都好， y 轴符合我们这个条件， 其实输不输都没有区别，因为我们的第一点就是在坐标原点，我们使用相对坐标或绝对坐标来确定第二点，这里是没有 区别的，区别就在于第三点了啊，我们没有加井号的情况下，直接输入零逗号五十，那么结果与上面这个是不同的，我们再来操作一遍啊。 首先我们输入 l 命令回车，第一点是零逗号零回车，确定第一点在坐标的原点位置，接下来呢，我们输入一百逗号五十回车， 接下来我们的第三点直接输入零逗号五十。当没有输入减号时，我们这个坐标输入法为相对坐标，相对坐标会以当前的这一点作为坐标云点计算接下来这个数字，我们现在敲 回车键，你看一下，他现在跑到上面去了，我们现在按一下回车键，结束绘制他是这样的一根线条， 我们可以使用线型标注来量一下它到它这里是不是五十啊？ 如果我们加了井号，第三点应该会在这个位置，而不是在这个位置，两者之间区别是非常大的。
1298阿旗讲软件
02:41查看AI文稿AI文稿今天讲下 ced 中的坐标转换 设计院给我们的图纸，为了放入图框，将图纸进行旋转，缩放或者平移， 图纸上已有的坐标和标注的坐标是不一致的，我们来看下这个点数值是不对的，那现在标注坐标并不能作为我们放样的坐标，我们要将图纸还原到 cad 中原有的位置， 先将两个已知坐标展点到 cad 中，在命令行中输入破空格，先输入第一个点的外坐标，再输入 x 坐标， 确认好输入第二个已知点， 看下坐标点， 我们的两个已知点已经完成了， 找到这两个点，画圈标注。 接下来我们用 cad 中的对其命令 al， 在命令行输入 al 空格，选择对象，我们把图框选， 选择第一个圆点，空格 选择第一个目标点， 选择第二个圆点，空格 选择第二个目标点。 这时我们就把图纸还原到了 cad 原有的位置，把这个删除， 看下数值，和原图数值一样， 第二个点， 第二个数值一致， 坐标转换完成。
90384岁测绘老兵
03:27
08:16查看AI文稿AI文稿如何把 ab 施工坐标批量转换成 xy 大地测量坐标？今天姜老师来教你两种方法，那我们第二种方法的话，他都比第一种方法的精准度会更高，所以今天这个视频呢，他有点长啊，那么大家一定要记得这个收藏关注啊，把它看完 好了。首先的话，我们来看一下我们第一种方法啊，那第一种方法的话，我们需要打开我们的总图，在我们的总图说明当中啊，他会把我们的这个转换的公式啊给他列出来，比如说我们的 x 等于多少， y 等于多少，他跟我们的这个啊参数之间的关系是什么？ 那么现在呢，我们只需要把这个公式啊处理成我们的一个赛尔文档，那么处理完之后，我们通过一个赛尔文档来进行批量的转换，那么就可以实现我们这样的一个批量 转换的一个方式了。好，那么这种转换方式具体怎么操作呢？我们先来跟大家讲解一下。在我们的这个呃总图的说明当中呢，他会告诉我们这个公式，那我们怎么去把它转换成一个笑表格呢？那么很多学员对于一个笑表的表格的使用可能没有 那么的精通，那没关系啊，你可以关注姜老师之后呢，可以免费领取到这个文档，那我们领取了这个文档之后，我们要知道啊，怎么去使用，对吧？这个是非常关键的，因为啊这个公式并不是一成不变的，不同的项目啊，不， 不同的这个工程，那么他的这个呃转换的一个公式可能是不一样的，这是第一个，第二个他的参数也会不一样，所以我们在啊，这个填写，我们的一个是要表格的时候要修改两个参数，第一个是 他的公式到底对不对？第二个我们的参数怎么去对应？所以我们接下来啊，跟大家去详细的讲解一下这个方面啊。那么首先我们可以看到啊，他这个公式 已经列出来了，现在我们的表格呢，他会有一个 cosen 啊， cosen 这个括号里这个 a 什么意思呢？ a 就是这个 q 啊，就是他的角度，那么我们如果对吧不一样的话，我们就双击，然后呢把这个括号里的啊内容，比如说零点啊，四八二六，对不对？ 我们就按照这个 q 的参数给他填进来啊，填进来之后我们就直接回车就行了，然后这边也是一样的双击啊，把它修改掉 好，那么这个我们已经改好了，我们就不去操作了，好吧，那么后面的这个 s 零和 y 零，那么他是啊指什么参数呢？就是指我们这一边的 x， 对应的这个参数就是 x 零，那么我们同样的啊，把它输进来看吧，这是对应的上的，然后这个 y 零也同样的啊，跟他去对应， ok， 那么这样我们前面的这四个参数我们就全部输入好了，那么接下来呢啊，我把它放上面一点， 那么接下来大家看一下啊，接下来我们后面的这个 ab 坐标啊，就是我们需要转换的参数啊，比如说我们这个图当中，我需要把这一个啊，比如说二六零点五啊， b 是四五零点六，我要把它转换成 这个 x y 坐标，那我就把他的坐标输入进来啊，就是这就是我们要转换的坐标，我们来输好，输入之后呢？这个 x y 他怎么得出来的呢？就是靠我们的公式啊，你看这两个公式，他已经告诉我们了， x 等于多少， y 等于多少，他跟 ab 之间的关系这里已经有了，所以我们在这里大家可以看到啊，我们直接双击这一个单元格，那么他会出现一个公式，那这个公式是怎么来的呢？所以这就是我们要搞明白的一个点，因为有的时候如果你的图纸上这个公式跟 我现在啊讲的这个表格他不一样，那你自己要去修改，能理解吗？啊？那就不能直接套用了啊，好，现在我们可以看到他这里首先等于 a call 省 qa 是什么？ a 是一 单元格，一三吧，看到没有？单元格是一三，那个是一三乘以什么乘以？我们的 cosoncosen 是多少？ cosen 是 a 三，对不对？你说一三乘以 a 三，是不是等于这个看到没有，所以这个就有了，而且他前面是个加号，看到没有？ 他这个也是加号啊，没问题。然后这个 b c cying b 的话啊，他是什么？我们看啊， b 的话他是这个，呃， f g， 他是 f f 三，看到没有？ b 的话，他在 f 三啊，他单元格 f 三，然后呢？三应 q 啊，三应是 b 三，也就是说我们这个应该是 f 三乘以 b 三，好，那我们现在看一下， f 三乘以 b 三没问题，对吧？而且他前面前前面也是加号啊，那么后面这个呢？是我们的 x 零，那 x 零的单元格是什么？ c 三看到没有？所以他的一个公式就是 c 三加这个 f 三啊等等，那么这些就是我们的一个公式啊，所以后面这个也是一样，你看啊，我们双击来看一下啊， b 啊， b 的话是 f 三，对不对？ f 三好，那么 f 三有了 a 三呢？还是 b 三呢？你看这个 cossin， cossin 的话是 a 三，看到没有 a 三，所以刚好是这里，那么这里的话前面也是加号吧，因为他前面没有负号，就是默认加号啊，后面这个 a 对吧？ a 的话就是多少，就是对应的是一三的一个，对吧？单元格，然后三 eq 啊三也是 b 三，一三乘以 b 三，那么他这个为什么是负号？因为他这里也是负号，看到没有啊，所以还是加什么？加我们的第一三，第三是什么？哎，就是五二零嘛，对不对？ ok， 所以这样对应过来，那么跟我们的公司是完全符合的，所以就是可以的啊，如果他不符合，那你就要去修改啊，这个一定要注意好，所以这是我们第一种 方法的话，我们只要把我们所需要啊，你看这里，我们如果有很多个，我们把它脱下来，对不对？这边一下子把它脱下来啊， 怎么说呢，选中单元格，然后啊你的光标，十字光标放在右下角这个交叉，这里他会出现一个黑色的十字架， 只要把这个时候往上往下面拖就可以，他会自动的啊，把它复制下来。好，这里也是这样的，拖下来，然后这里我们就把我们需要转换的参数填进去之后，那么这边他会自动的去生成他转换之后的一个啊， 这个坐标，这就是我们 ab 坐标批量转换成 xy 坐标的第一种方法，那么这种方法啊，他的精度的话会有一点影响，就是说他有的时候精度可能没有那么高啊，这个要注意一下，所以说啊，大家自己在转换时候，这些参数对应的输入一定要正确，就第一个， 第二个这个公式一定要对得上啊，所以这两个我强调了很多遍了啊， ok， 那么这是第一种发生，那么第二种方式呢？为什么说精度更高一点啊？其实我们可以啊，首先呢， 他的一个方法不一样啊，我们可以在我们的总图上找到一个这样的基准点，那么这个点的话，他一般会给到啊，就是他既有 ab 坐标，又有 s y 坐标，那这个时候我们就用到一个 m 移动命令啊，把这个图纸移动到这个点上来， 通过这个坐标去找啊，对不对？移动到这个点上来之后呢，然后再按照我们的这个 q 的一个角度啊去旋转，如果前面是负的角度，注意啊，如果前面是负的角度，那么他就 顺时针旋转，如果前面没有负号就是正的，那么我们就逆时针旋转啊，有四个字总结给大家，就是叫顺腹啊，立正，这个一定要注意啊，立正，对，我们的教官经常喊立正，立正啊， ok， 就这么来的。旋转完之后，那么我们的 a ab 坐标就转换成了我们的 x y 坐标了啊， 所以你去标注的时候就可以直接求出来啊，那么这种方法他的精度会更高一点啊，但是大家如果是不会操作的话，那么你可以采用这种方式，也是比较简单的好，那么啊，关于我们这个 ab 坐标啊， 批量转换成 xy 大的车轮坐标的一个两个方法就讲到这里啊。关注我，带你了解更多 cad 操作技巧。
340CAD江老师
01:52查看AI文稿AI文稿我干测量第三天，刚才来了一个测量出身的领导，来视察的时候，一个小姑娘问他平面坐标与大地坐标怎么转换， 这么简单的问题我太懂了，要不然我能一个月两千五，我直接插上去告诉他，打开测量原平插在主页面，打开坐标系统，点击投影，选择添加 投影名称，根据控制网文件输入幺幺五点六八总代数起始代号，贷款保持默认 齐时代中央子午线精度输入设计文件提供的数值。幺幺五点四零四八齐时代假定东坐标输入五零零零零零平均大地高输入设计提供的高层投影面四九四米，其他餐 加速保持默认，点击保存。点击左侧的坐标系坐标系名称自定义，输入施工妥球，选择 ctcs 二零零投影，选择刚新建的妥球。幺幺五点六八，点击保存，返回主页面，点击坐标转换，选择项目，点击新建 项目名称，输入施工坐标系，选择上边定义好的施工坐标系，点击保存。点击打开软件自动跳转至点数据界面，选择右下角的高斯平面坐标，点击添加输入控制点，点名 坐标高层代号输入一，点击保存。点击右下角的大地坐标，即可实现平面坐标与大地坐标的转换，如果需要批量转换的话，点击右上角的导入，转换过后的文件可以点击 下方导出按钮保存。当时领导看着我脸都高兴红了，当场嘱咐队长要多照顾照顾我。哎呀，都是智慧，羡慕去吧，来测量用指甲看一点不一样哦！
1959测量员之家

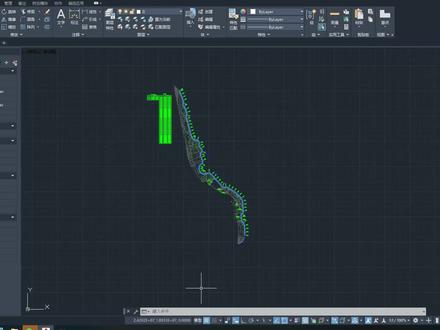

02:59查看AI文稿AI文稿你有没有遇到过，施工图纸坐标比设计坐标大了一千倍，或者说是施工图纸坐标是以毫米为单位，设计坐标是以米为单位。怎样把施工图纸坐标转换成设计坐标呢？ 我用这个视频给大家介绍一下，具体步骤如下，首先打开施工图纸 啊，查询一下啊，这个图纸里面一个特征点的坐标，我就查询这个线路中线起点的坐标。 查询坐标出来啊， x 坐标是二四幺二九幺二二点幺八三， y 坐标是幺八四七九幺五幺点七幺七三。 嗯，把它记录下来啊，等移动完成之后，我们来对比一下。 好，选中全部图纸，右键啊，点击缩放， 指定几点我们啊，这，这指定原点零零啊，所以输入零啊，英文在输入法在英文状态下输入逗号， 然后再输入零。好，这样子就指定题点为原点零零的位置。好，点击回车。 指定比例因子啊，我们是要缩小一千倍啊，就是零点零零一，好，回车。 好了，图纸这一缩放完成了，我们双击鼠标滚轮，好，图纸就找到了啊，我们来再来查询一下这个特征点坐标，刚刚我们记录下来的啊，线路中线起点坐标，点击坐标 看，呃， x 坐标是二四幺二九点幺二二，呃，跟原来的坐标刚好缩小了一千倍，我的坐标也一样，也是缩小了一千倍。 对的，上的啊，说明这个图纸缩放已经完成了，这封坐标已经转换成了设计坐标了，是不是很方便？你觉得这个视频对你有帮助吗？嗯，类， 是包含满满干货的视频，我还有很多，都收集在工程施工测量放样教程里面，有兴趣的可以去看看。另外给大家介绍一款实用的 cad 插件，这款插件可以自动提取编辑市面上百分之九十以上品牌 idk 平曲线参数文件， 直接导入手部，不用手动一个个输入线路参数。想看 cad 插件效果的可以看我抖音主页第一个视频。
641灵水渡心
13:05查看AI文稿AI文稿如果我们 cad 图纸里面啊，它标注的是 a b 坐标，也就是我们讲的小坐标，那我们怎么样才能够把 a b 坐标转换成我们的 x y 坐标呢？ 也就是我们讲的啊，把小坐标转换成大坐标，那现在啊，我们这个图纸里面他只给出了一个 x y 坐标啊，那么这个地方你看我们用 id 去查询的话，他查询出来的参数啊，其实是什么是我们的 a b 坐标参数啊？所以这个图纸里面如果只有这一个点的话，那你是没有办法推算出其他的一个位置的这个 x y 坐标的，所以我们至少还要找到一个点，假设我把这个点的 a b 坐标转换成了 x y 坐标，那这个时候我再去用 a l 去套图的话，去对其缩放的话，那我是不是就可以 得到其他对应的点的 x y 坐标呢？所以根据这个思路，我们要怎么样才能够把这个点的 a b 坐标转换成 x y 坐标呢？那这个时候我们就要借助到一个转换公式了啊，在我们这个总拼图里面，他应该是会有一个转换公式给到我们的啊，所以我们一定要找到。那么在这个里面我们找到这个公式之后怎么操作呢？ 首先我们可以看他这里给出了两个公式啊。第一个由测量坐标转换为建筑坐标，什么意思啊？ 它是由 x y 坐标换算成 a b 坐标，那这个不是我们所想要的，对吧？我们要的是什么？哎，把建筑坐标换算成测量座位，也就是，哎，把 a b 坐标转换成 x y 坐标，那这个是我们所 需要的，因此我们只要借助到这个公式就可以转换啊，那么具体怎么操作呢？这个时候我们还要借助到我们的一个 excel 表格，把参数啊输入到 excel 表格里面，然后我们再去啊进行转换。那怎么样把这个公式啊输入到我们这个表格里面来呢？ 我们来看啊，我们一项一项来看，第一个我们的角度啊，为什么是二十四？在这个下面啊，公式的下面，这里给到了我们一个参数， a 等于二十四。第二个， 那么他这个 calls them 啊，这个公式他又是怎么来的呢？这个大家可以去啊，这个了解一下啊，如何把角度字转换成弧度字的一个公式啊，这里我就不多说了，对吧？因为这是一个基本的一些数学知识了啊，所以我们最重要 转换成弧度啊，转换成弧度之后呢，对吧？我们去算它的一个 course and 的一个参数啊， 最终又得出来了，如果啊，有同学实在搞不清楚，那没关系，你只要把这个公式给他记住也行，对吧？你就照着我的去输入就可以了啊，这个大家自己可以截个图，然后这边呢 siing 呢，他也是一样的啊，所以这里我们就不多说了，这个 p i 其实就是我们的派的意思啊， 这个还是简单的讲一下这个第一列，我们来看一下，嗯，这个 x 零 y a 零对应的这个公式里面，这个 x 零 y a 零， 所以我们只要把这个参数往里面输入就行了，然后这个 a 零 b 零呢，它对应的同样的啊，是我们这个里面的这个参数啊，所以这个呢，我们就不管他了，我们继续往后面看，这个 a b 参数的话，是我们要输入的 参数啊，这个我们就可以不管他了，对吧？关键是这个 x y 参数啊， x 等于多少，他这里有明确的一个表达，然后 y 多少，他这里也给出了答案，所以我们首先一项一项来看， 那么这个 x 等于多少呢？我鼠标左键双击这个单元格，我们来观察一下啊。好，这里首先他告诉我们，他这个 x 等于 x 零加什么什么，对吧？那这个 x 零他是多少啊？他这个代号是 d 三，为什么是 d 三啊？我们来看一下， 我们来看一下啊， d 三的话， d 列三行，它对应的是什么？ x 零，对不对？所以啊，我们这个公式就是什么？就是 d 三加上什么 h 三减 f 三，那么 h 三减 f 三 什么意思啊啊？ h 是 a f 呢？看到没有？是 a 零，所以对应的是什么？ a 减 a 零，这个也没问题啊，看到没有？ 然后这后面是一个乘以 b 三，这个 b 是什么意思呢？我们看到啊， b 列三行，它代表的是括 sin 啊，所以就是 x 零加括号， a 减 a 零，括号乘以括 sin a， 所以我们这一个公式它是不是就输入完毕了呢？看到没有 啊，这个就是没问题的啊，然后后面的注意，这个 i 三减 g 三啊，它代表什么？ b 减 b 零，看到没有？好，我们继续来看啊， i 三减 g 三，对吧？我们 i 三是对应的哪一列？ i 三是 b 啊， g 三是 b 零吧，没问题啊。然后这个三与 a 呢？ a 代表的是 c 三，对吧？ c 列啊三行，所以我们这个公式啊，它就是这么来的，所以后面要乘一个 c 三，对吧？ 所以把这个一输进去，你就得到了对应的参数，也就是说我们只要把 ab 坐标的参数往这里面一输入，哎，他后面就会得到我们需要的 x y 的一个坐标啊， 所以这个 y 参数我们同样的啊，也是一个道理。但是我们也还是跟大家来这个看一下啊，简单的解释一下，要不然有的同学可能不理解，是吧？那他这个一三一三呢？对应的是什么？一三是 y 零，看到没有，所以这个是 y 零啊， 然后接下来 h 三减 f 三，好， h 三我们看到 h 是 a， f 是 a 零，对吧？所以是括号，是啊， a 减 a 零，这个也没问题啊，然后 sina 是 c 三，所以他要乘以一个啊，看到没有？乘以一个 c 三，然后这里是加，然后再括号，对吧？ i 三减 g 三，我们来看一下啊， i 三在这里 b 减 b 零，对吧？啊？然后再乘一个什么 question， question 是，是吧？是 b 三啊， b 列三行， 那这里乘一个 b 三啊，所以它这个公式呢啊，就是这么来的，对吧？我们输入完之后呢，相当于把我们 cad 的这个公式变成了一个一个 sale 表格的公式，有什么用呢？ 我们随便来找一个点啊，比方说现在我们就找这个点，因为这是我们目前唯一一个可以验证的点啊，我们来看一下啊， 到底对吧，他能不能跟这个参数对的上，那么我们现在 a 是一千， b 也是一千吧，你看啊，他这里告诉我们这一点， a 一千， b 是一千，好，然后我们再对一下这个 x y 的一个参数， 它是不是能够对的上？那现在我们可以看到啊，这里 x 是三八幺六啊，三九二点四三八没问题啊，这边是 四零四七八，四八七点零五也没问题，所以说明我们这个公式啊是没有问题的，我们大家注意啊，如果你再把这个 cad 这个公式啊输入到一个需要表里面去之后啊，最好是找一个 已知的点去验证一遍，要不然万一你这个公式输错了，对吧，到时候就麻烦啊，所以我们要检查一遍，好确定没问题之后呢，那么这个总图我们还要 再找一个点，对吧？假设我们就找这个点吧，那现在我只要把参数往里面一输入 a 多少？幺六五零点六对吧？幺六五零点六，这边呢是幺零幺八 好就可以了，那这个时候对应的一个 x y 的参数是不是出来了？得到这个 x y 坐标之后，那接下来我们就可以直接 a l 对齐缩放在面条，输入 a l 空格， 好选择我们这张 cad 图纸空格。首先呢我们啊鼠标左键单击第一个点，然后呢输入他对应的坐标啊，那这个时候输入坐标的时候就注意了啊， 因为我们现在这个坐标是测量坐标，我们要输入的是什么坐标？是 cad 坐标啊，所以我们要把 x y 对调，这也是这样，是前面提到过的一个点对调的话，就是先输入 y， 然后逗号再输 x， 所以 y 多少啊？四零四七八，四八七点零五零，逗号 啊，三八幺六三九二点四三八啊，我们再对一下这个参数啊，一定不能错啊，好，对，好了之后没问题，我们敲空格键，然后鼠标左键再点击第二个点，拾取的这个点一定要精准啊， 然后我们再输入这个参数，我们就不要输这个参数了，我们要输什么？我们要输 x， y 参数看到没有？那么同样的，先输入 y， y 多少？四零四七八七六八四零四七八七六八点幺幺六九幺三。好，输入完 之后我们输入逗号啊，三八幺六九七九三八幺六九七九点四六九。好，输入完之后确定这个参数没问题，我们继续敲空格键。第三个点，我们直接敲空格键， 然后他问你啊，是不是要缩放这里，一定要输入 y 空格，然后我们稍微等一下，好，现在啊，缩放完这之后图纸不见了，是吧？有点慌啊，图到哪里去了？不要急啊，我们直接双击鼠标滚轮， 如果还是看不到图呢，对吧？你看我们现在这个图是不是显示出来了，但是如果我们还找不到图呢？那你看，我们找到的图并不是我们要的那张图啊，是吧？这个图是什么？不知道，我们删掉他啊，然后我们再双击鼠标滚轮，哎，在这边对不对？假设啊，如果你还 还找不到图怎么办呢？是吧？我们这里做一个啊，假设，那很简单，你按一下 f 二啊，按一下，我们键盘上最上面那里有一个 f 二键，我们在前面不是输了两个坐标吗？把其中一个坐标选中， ctrl 加 c 复制，然后呢，再输入一个 c 空格画圆， 这个圆心呢是哪里？我们 ctrl 加微直接粘贴我们的坐标空格，哎，这个时候他就会精准的告诉你，哎，对吧，你的图在哪里？在这里啊， 当这个圆我们可以不画啊，我们只是为了找这个位置，所以我们可以按 esc 键取消就行。嗯，那现在这个位置找到了，我们来标注一下我们 id 空格，找这个点直接拾取，我们现在来看一下啊，那么这个坐标的话啊，有没有问题？四零四七八 八四八七啊，零五零，这后面的我们可以不管他，对吧？三八幺 六三九二点四三八。这句话如果是我们要用 z b b z 来标注的话，我们可以直接在命令行输入一个 a p 空格，加载一个 z b b、 z 的一个 工具啊，当然如果是我们安装了这个天证的话啊，我们就不需要去加载 z b b、 z 工具了，你直接输入 z b b、 z 就可以去标注坐标。那现在我们加载这个 z b、 b、 z 工具啊，点加载， 左下角显示成功加载，我们点击关闭，然后我们直接在命令行输入 z b b z 空格，我们就选择这个世界坐标系啊，然后这个标注比例的话，我们根据啊等一下实际情况来调整，字 高的话我们先嗯给一个二点五，然后点确定，我们先来标注看一下啊，他是不是合适，对吧？我们可以看到啊，他在这个 x 参数这里还是有一点误差，但是这个大家注意啊， 如果他是在这个毫米位的话啊，那这个是误差是没问题的啊，这个误差是完全可以接受的啊，这个误差怎么来的啊？其实是因为我们图纸它本身就有误差，这个大家一定要注意， 然后这里的话我们也可以标注啊， z b b、 z 空格，然后拾取我们这个点，我们找点的时候一定要放大去看啊，你不能这样去点，到时候你点对了没有了，对吧？这个都不不知道啊， 确保我们失去的点没问题，我们再把它标注出来啊，我们可以再对照一下啊，对照一下我们之前这个参数，看是不是能对的上 三八幺六九七九四六九四零四七八七六八，没问题啊。呃，所以说 对吧？我们这两个点的参数对上之后，那比如说我们要得到这个点的一个坐标呢？那不很简单， z b b z 空格，我直接词取到这个点，对吧？我直接标注 用他的这个 x y 坐标不就得到了吗？好了，那么关于我们这个 a b 坐标如何转换成 x y 坐标，或者说我们这个小坐标如何转换成大坐标的一个操作方法和注意事项就讲到这里。
1079CAD江老师
05:44查看AI文稿AI文稿如何把 ab 施工坐标批量转换成 xy 大地测量坐标？今天姜老师来教你两个方法，那么其中第二个方法比第一种方法的精准度更高，所以今天这个视频呢，有点长啊，但是一定要坚持听完，非常有收获。 那首先的话，我们来看第一种方法啊，我们可以直接打开我们的总图，那么在总图当中他会给出啊我们的一个转换坐标，那么这个转换坐标的话，我们可以直接把它输入成我们的一个笑表格，在表格里面我们就可以实现一个批量的处理啊，非常的方便。 那么这个表格呢，如果是有同学没有的啊，可以关注我之后免费领取。那么我们先来看一下第一种方法当中的这个表格里面的这个参数，根据我们的这个公式该如何去一一对应的去修改以及填参数啊， 所以今天这个方法是手把手教学啊，大家一定要仔细听，因为我们不同的图纸啊，那么他的这个转换的公式以及他的参数都是不一样的，所以我们拿到这个表格之后，并不能够立马去填仓数去使用， 还是要根据你的这个总图说明当中的啊，这个具体的公式和参数来一一的填写，所以接下来要讲的内容非常的重要，大家一定要仔细听啊， 那么首先的话，我们可以看到他的公式给出了 x 和 y 的公式，对不对？那么这里告诉我们， acoson 加 b 三引加 x 零， 所以我们在这个一个是表格里面的话，我们的 cosing 这个角度该怎么填呢？你看我双击这个啊，方框之后，他这里有个参数啊，零点四八六，这个参数是怎么来的？这个是根据我们总图说明当中 这个 q 的参数啊，就这个角度参数我们去输入了，比如说他这次啊零点四八二六，那我们就直接啊双击之后把这个括号里的参数给他改掉就可以了，包括我们三营啊，这个角度也是一样的。 ok， 输入完之后，那么这个 xo、 yo 分别填写什么参数呢？大家来看啊， xo， 那么这里 x 后面的这个参数就是我们的 xo 坐标， 后面这里就是我们 yo 坐标，所以对应的把它输入到我们的这个啊参数表里面来就可以了。那么后面这个 a 坐标和 b 坐标就是我们需要转换的啊，比如说我这个图纸当中， 我要把这个啊 a a a b 坐标转成 xy 坐标，那我就对应的输入他的参数就可以了， ok， 那么后面啊，最后面这个 x 跟 y 的选项是非常非 非常非常重要的啊，为什么那么讲呢？因为他涉及到了我们的公式的输入，这也是我们很多同学容易搞不清的地方，所以一定要仔细听清楚啊。那么现在我们双击我们这个单元格的话，你会发现他会出现一串这个公式，这个公式怎么去理解啊？他跟我们的总图说明的，那 当中的公式是一一对应的，你比如说我们的 x 等于什么？ a cousin， 对吧？那么 a cousin 是什么大家看清楚啊， a cousin 啊，那么 a 是哪里？是一对吧？是我们的单元格一对应的一二三是一三，一三乘以什么？ a cuosen 扩散是什么？ a 三，一三乘以 a 三，对不对？好，那我们来检验一下是不是有那一三乘以 a 三，对不对啊？所以后面的这个什么 b 三影，那么 b 三影 b 是对应的哪个单元格啊？ f 三吧，对不对？然后呢？腮影对，对应的是 b 三，所以说这 f 三乘以 b 三，你看我双击看到没有，他这里有没有 f 三乘以 b 三，然后再加上我们的 x 零， x 零对应的是哪个单元格？ c 三的单元格一二三嘛，对不对？ 好，所以说他这里就是这么一一对应的啊，而且中间全是加号，因为他在我们的这个标啊，总图当中的说明当中，他就是这么来的，对不对？那么我们的 y 呢？ 你要一一对应，这里我就不去重复了啊，反正他的意思就是这么个意思，那么他中间会有个减号，就是必须跟公式一一对应，否则你的结果可能就会有问题。好吧，那么我们把这个啊，参数 个公式都调整好了之后，那么直接在这里就会出现他的一个啊，这个转换之后的啊， xy 做不了，所以非常的方，方便和快捷， 这是第一种方法啊，大家可以去试一下。那么第二种方法为什么讲他的精度更高呢？因为他就不会涉及到坐标和一些这个公式的转换了，因为公式的转换大家知道 取决于你的参数的精度，包括你的一个，对吧？啊？公式的输入的一个啊，准确度，那我们第二种方法他是直接用图纸来转啊，怎么操作呢？我们先来看一下啊，比如说我们现在图纸当中他会有一个基准点啊， 那么他会有 ab 坐标，也会有 x y 坐标，对不对？而且是正南正北的啊，就是设计院发给你的图纸，那么这个时候我们只要用 m 命令找到， 就是把这个图纸移动到这个点上来，然后呢再去按照我们总图说明上的这个角度去旋转，如果这个角度是正的啊，就是前面没有负的话，那我们就按照历史层旋转， 如果他前面加了负号，也就是负的角度，那我们就按照顺时针来旋转，这叫顺负啊，立正。好吧，那么转换， 旋转完图纸之后，你再去标的坐标，那么都是转换之后的坐标，所以这种操作会更简单方便，而且精准度会更高。 好了，那么关于我们这个 ab 施工坐标批量转换为 xy 啊，大地测量坐标的两种方法和技巧就讲到这里，关注我，带你了解更多 cad 操作技巧。
2137趣成CAD教学
01:16查看AI文稿AI文稿后台有粉丝问我如何将大地坐标转为小坐标，今天我们来讲解一下。首先我们找到用户坐标的快捷键 ucs， 输入 u c s， 然后空格，接下来我们找到这个图纸的一个角点，来确定好咱们的 x 轴和 y 轴的方向，接下来呢我们用找到坐标标注 z b b z， 输入 z b b z， 然后空格，接下来输入下方的设置 s 来输入 s， 这里呢我们选择用户坐标，然后点击确定，在这里我们刚才所定位的这个坐标与原点，他就会变成我们的小坐标零零点， 然后在这里你想要标注哪一点呢？直接去点击它，这里就会变成我们的施工小坐标了，这就是我们如何将大地坐标转为小坐标。然后如果你在画图的过程中这些快捷键你记不住的话呢？在这里我给你推荐我刚才使用的这款 cad 加天正建筑的建筑专用快捷键大鼠标垫，它里面呢不仅包含了 cad 里面常用的快捷键绘图修改标注功能，还有咱们做建筑的同学 签证建筑的快捷键大鼠标垫，然后呢它是我们的着网柱子啊，门窗，房屋顶，楼梯，文字表格标注以及图层这样的一张大鼠标垫里面呢，每一个图标而且都有，我把它放在视频左下角的小黄车里，你赶快点击就可以把它带回家。
297CAD锋
