五轴联动ut380面板教程
这个牌面是二百六的，宝玉的这个转台牌面是二六零的啊，那么二六零的转牌，那岂不是做产品只能做二百六以内的？那并不是啊，你看我们当前这个产品的长度，他是超过了这个转盘的距离，为什么他能超过转盘的距离？ 因为我们这个转台虽然说是二百六，但是他这个跨距就是这个位置啊， 这个跨距他还延伸出去一段距离，这个距离是三百八，也就是说你可以做三百八以内的这个产品，但也不能这样说，这样说的话，只是当你的产品 低于这个位置的时候，当你的产品啊高度低于这个位置的时候，你只能做三百八的啊，因为这个间隙 总共只有三百八，所以说你只做三百二直径的。但是如果说你想做四百多的产品，可不可以呢？其实也可以，那么你需要把你的工装，你看我这个，其实这个就是底底座，这个是我们的工装，那么我的工装其实 工装的高度啊，在这个位置你们能不能看得见？这个位置是工装啊？我的工装高度其实已经高于了这个位置，那我的产品就算是四百也能做，为什么？因为机床的行程是五百的，就是 x 轴和 y 轴的行程是五百的。
粉丝1.5万获赞12.7万
相关视频
03:08查看AI文稿AI文稿啊，下面呢我们来学习一下凯德汉的面板啊，物理按键，开始啊，这一块就是我们的电脑键盘，是为了方便输入的，对吧？啊，这一块呢是我们的数字键啊，数字键，然后这 x、 y、 z， 然后第四轴，第五轴的是，然后这里面什么东西啊？这是退格的意思，退格的意思，这整行删除的意思。 然后呢这个 ce 键呢是我们经常用的键，就相当于我们三轴机床的 reset 复位键。然后这个呢就是你不确定的时候，呃，就是那个 你要输入否的时候点这个键啊，输入否的时候，然后这输入确定的时候，然后这个呢是结束并退出，也就是确定之后再退出啊，然后呢这个我们上前后左右的光标键呢，你就要知道了，你经常用啊，呃，在这块呢， 这块是我们一些呃快捷变程用的，比如说 c s、 f 到斜角 a 二走直线 c 是吧？ c c 圆心 c t 相接的那些圆弧 路径，而你到圆角啊，到圆角，对，没错啊，下面我们这里是，呃是一些固定的循环，比如说 c 口 defi， 比如说我们二零幺循环啊，对不对？手动变成用的，就是啊，然后这里面呢有几个比较重要的，比如说啊， 这个是我们的程序，是我们程序，这个是我们一些报警啊，这是我们帮助啊，然后我们经常是怎么配合用呢？这个编辑键配合我们的程序键用啊，这个编辑键配合程序键用，然后这是运行键配合我们程序键用啊，然后这是我们手动啊，这手动模块，这手轮啊，这自动运行，是吧？ 然后我们这个是编辑状态，然后下面这一块呢，这块是我们的一些机床的快速移动，比如按住这个快速于 x x 轴，对吧？呃，这地方呢是换刀出来啊，这换刀，然后这主轴正转，主轴反转，嗯，然后 这个主要停止，对吧？然后我们这个这也不管啊，这我们有些机床的扩展键，这啊这是开水，这是中心出水，这是吹气啊，这样子的。然后这个门，这个门的开关键，一般的我们的门的开关键配合机床上面有个锁止键，如果我们 呃嫌他有点繁琐啊，我们把把那上面的键拆掉了，所以这个门保持常亮的。一般来说我们在程序运行的时候门必须关闭的， 如果在运动，你想开杆是不可能的啊，怎么的？然后呢？这个是我们的一些转速的倍率啊，是我们转速的倍率， 这个是我们控制技能幺的倍率。控，这个是控制技能赢的倍率啊，这个机床快速移动是你给谁的倍率？然后呢？这是我们的机床的电源，这是我们的，呃快速，呃紧急停止，然后大体呢就这个样子， 然后看一下我们的界面，这里啊这个手动操作，我们点开啊，这是大模块啊，手动操作，然后这个手轮电子手轮，然后这里 这呢程序自动运行模式，对吧？然后这边呢程序单断模式，你按就知道了，然后呢这个手动输入就是 m d i 模式啊，呃，这个呢是试运行模式，然后这是程序啊，就这样子啊，好，然后呢基本上，呃，我们在 程序运行的过程当中呢，我们主界面是这种界面啊，主界面是这种界面，有时候呢我们程序运营当中呢？这个界面不再显示，那我们需要一个内部停止，这我们到以后说啊？好。
1694数控编程培训木子老师

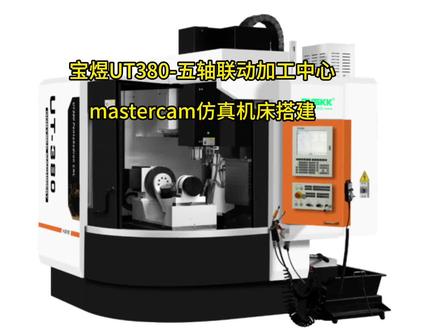

01:20查看AI文稿AI文稿朋友好，我们来看一下啊，这个键，我们来看一下雕老鹰的，雕奥特曼的是吧？宝骏 u t 三八零 a c 轴仿真机床，我们来试一下 调老音的走慢一点， 五轴联动带刀尖跟随是吧？ mascom 仿真走快一点，哎呀， 怎么还抬刀了呢？五周联动是吧，还是很丝滑的 呦，屁股翘到老天了，好，绑针完毕，好，宝玉的 u t 三八零马斯康仿真机床搭建完成测试， ok。
00:44查看AI文稿AI文稿不带到店跟随这个功能的话，你的编程他必须要放在第四轴和第五轴交汇之处。但是宝玉的这个我们现在选配了梁大哥系统，或者选配新代系统，他都是支持五轴五联动， 支持刀尖跟随的看包括自动对刀机都有啊，都是自动对刀的，带了刀尖跟随，带了 rpcp 这个功能的话，你的加工的产品可以任意放啊，跟三头一样，你放偏心，比如说这个产品你放在转台的这个左半边也无所谓啊，你分钟还是分产品， 他不需要你去找产品的中心和回转中心的偏差值，然后再去偏坐标系了。

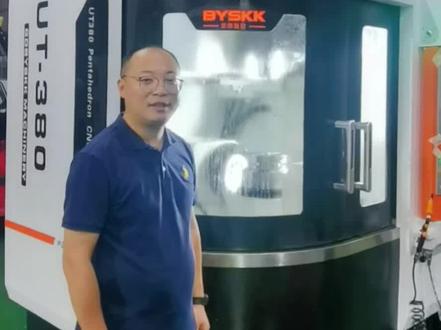

00:43查看AI文稿AI文稿大家好，我是广东宝玉，今天带大家了解一下我们的 ut 三八零五轴联动加工 啊啊。
01:50查看AI文稿AI文稿大家好，我是广东宝玉五洲联动加工中心生产厂家，为了让大家更直观的了解这一台我们的五洲联动加工中心设备，后期我将在江苏、浙江、上海这三个地方常驻。 我身后的这两台加工中心是我们公司目前生产小五族系列中的最高配置的一款主轴，采用的是一个 bb 四零 gs 主轴，这个是七点五千瓦的主电机，还有我们的 ac 转台，搭配的有光三，为了方便大家以后加工产品时更有利高效的操作， 里面搭配的有一个标定，这样大家在加工的时候不管是呃对刀还是找回展中心都是比较方便的。系统采用的是一个耐打克 n 三版本的五洲联动加工中心系统，整机外观也有一定的特色，机身长两米，宽两米二，高度也有两米四， 做杆床上的结构就是为了给广大客户老板，嗯，在用机的时候给大家节约一部分场地，大家可以看这个外观砍的很小巧玲珑，但是一点也不影响他的加工实力。所以说一直想了解我们五洲联动加工中心的设备的朋友， 可以随时来上海市金山区租金镇海车机械有限公司来现场看这款设备。现在这两台机有一台一直在做钢件，还有一台一直在做 遇见那么售后服务块我们有两点，一是现场交易时我们有五折的工程运用，在现场给你们的师傅做一对一的培训。第二个就是后期我们在每个客户成交后都会建一个群，不管你们在做产品或者比较复杂， 异形的，比较难加工头痛的这些产品都可以在群里发出来，我们有工程运用，在群里一对一的帮你呃，解答和交流，指导你怎么做，继续让这些大家认为我们还有哪里做的不对的，可以在评论区的。嗯，发出来让我们共同探讨。
00:49查看AI文稿AI文稿这台机床我非常喜欢。 ut 三八零这是整个这个外观啊，是我们榜一家的宝玉。数控 我简单快速的介绍一下。这是一台五轴五联动，带刀钉跟随带 rpcp 的真五轴系统，莱耐克，主轴一万五千转，主轴 pt 四零的，做钢件铝件铁件肯定够用。 转台滴滴的结构，带十三的转台，大小二百六十个毫米，最大回转可以做三百八十个毫米。刀库二十四把刀可以选配三十六把四十八把。就是这台机床，我非常喜欢。

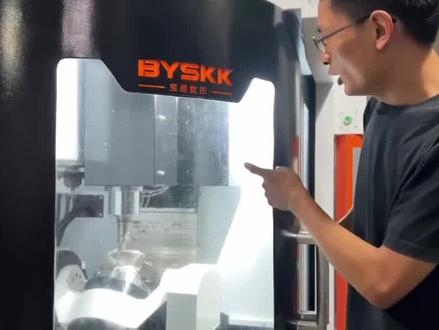

00:11查看AI文稿AI文稿只要这个不锈钢幺幺三五或者是幺六零四的招聘，千万不要加水，不要充气。
00:28查看AI文稿AI文稿完犊子完犊子了，又来这么大堆材料。这产品明显就是三轴可以做的，现在搞的全部上五轴。 所以说老铁们啊，要转换思维，不要像这天天哪有那么多纯五轴的加工活，你只有把这个五轴当成三轴来做，只要超过两次装甲的，一律上五轴。这里又要加机了，明显的不够。
03:39查看AI文稿AI文稿让他天长地久， 有人后悔酒 说让他天长地久，追梦的人为你在等风 啊啊。 没有任何愧疚。 让他天长地久， 我为你在等候， 没有人好愧疚。
731数控廖哥
00:27查看AI文稿AI文稿这里是江苏昆山，刚刚到了一台五洲联动加工中心， ut 三八零正在做一个培训、教学和试切，好几个意向客户也来到了现场。加工的是一个四方形的铝块打孔。做完之后，我们进行三坐标检测，看一下垂直度和 同心度。大家认为检测结果的精度会达到多少嘞？
14:53查看AI文稿AI文稿现在我来介绍一下与五轴联动相关的其他功能指令。 与五周联动相关的功能质量主要包括以下几个方面一定一、刀轴方向的指令。主要介绍直接角度和方向适量两种最常用的方式。 如果使用直接角度定义刀轴方向，对于三百六十度曲魔的回转轴还涉及到回转轴就近定位的指令。 三、将净给速度准确分配给血本轴与直线轴的净给速度成组和定义质量。四、高轴方向的定向基准质量。 五、两种常用的五轴插补方式。六、五轴高速加工循环的功能。七、配合精油曲面功能使用的刀轴方向平滑指令。 可用于手动退刀的框架定向指令。 通常大家都习惯于直接使用机床坐标器作为刀轴定向的参照物， 因此常常直接使用旋转轴的位置 abc 轴的角度作为刀轴定向的编程方式。 这种编程方式的好处在于刀轴方向与机床结构之间的相互位置关系一目了然，可以较为方便的避免与机床上的固定装置 发生干涉，也便于与看软件上的仿真加工保持一致。但是，这种直接编成旋转轴的实际运动位置的方式与五轴机床的运动结构直接相关， 因此加工程序的通用性较差。 对于能够进行超过三百六十度进行回转的旋转轴， 通常为了编程方便，我们都会对其进行三百六十度曲模。因此，在进行跨越三百六十度也就是零度的位置进行定位时， 例如从当前的三百五十九度位置定位到一度的位置，为了让该轴能够就近向前 旋转两度，而不是逆向回转三百五十八度，就需要使用旋转轴就近定位指令。第四，后面的括号中是旋转轴的角度直， 这样旋转轴就可以沿最短路径方向就近定位。这个指令非常重要，如果旋转轴的定位方向错误，将会导致机床的意外碰撞。 使用方向使量对刀轴方向进行编程。实际描述的是刀轴在弓箭坐标系这个三维空间中的位置。 这个位置实际上是通过刀具轴线在弓箭坐标系中的三个 和轴上的投影长度来进行描述的。刀轴在 x 轴上的投影用 a 三表示，在外轴上的投影用 b 三表示，在 z 轴上的投影用 c 三表示。 通常我们把刀具轴线在空间上的实际长度定义为一，那么他在每一个几何轴上的投影的长度都不会大于一。 因此，为了使刀轴方向使量的数值更为精确，建议将方向使量的数值保留到小于点后第六位。使用方向使量表 表示刀轴在空间上的位置。其好处在于这种表达方式只和弓箭坐标系相关，而不依赖于机床的实际机械结构。 因此加工程序的通用性很强。 通常在系统刚开机以及复位的情况下，只有 x、 y、 z 三个几何轴的净给速度。参与速度程度的运算 程序中给定的 f 值是各个几何轴的速度的均方根。 默认情况下，旋转轴只是作为红步轴参与运行，其进给速度取决于直 线轴位于距离的长短。因而旋转轴的进给速度往往波动比较大，不利于刀轴摆动的平稳运行，因此需要使用 f gree 指令将两个旋转轴也加入到速度成组的计算中， 以保证旋转轴的速度相对平稳。这里需要注意的是， f g ol 部指定的括号里填写的应该是机床数据二零零八零里面所定义的通道轴的名称。 为了使旋转轴的净给速度计算的更为精确，还可以使用 f g r e f 指令为每一个旋转轴定义一个 合适的参考半径。该直通常为刀轴摆动中心到刀尖的距离。 如果没有定义回转轴的参考半径，系统将使用学转轴每转动一度对应一毫米的弧长来进行换算。 当刀具定向以弓箭坐标系为基准的时候，弓箭坐标系的变换。例如，弓箭坐标系的旋转都会对刀轴的实际定向产生影响。 此时刀轴的运动与机床的实际结构无关。因此，这种 ow ks 的方式适用于使用方向适量对刀轴进行定型 的变成方式。当刀具定向以机床做标系为基准的时候，弓箭坐标系的旋转将不被考虑。 通常，这种 off 的方式更适合于使用直接旋转轴位置 abc 进行刀轴定向的编程方式。 线性插补 o i a x e s 和大圆弧插补 o i v c t 是五轴机床刀轴定向的两种不同方式。 使用这两种不同的指令对于刀轴方向定位的结果是完全相同的，不同的只是刀轴定位的过程。 在陷阱插捕方式下，由于构成刀轴方向的两个旋转轴始终是按照线性方式均匀的分配每个旋转轴的旋转角度，因此刀轴在空间扫掠的轨迹始终是曲面。 而采用大圆弧插谱的方式进行刀轴定向时，如果系统判定刀轴的起始方向食量和中指方向食量是在同一个平面内， 就会控制两个旋转轴进行协调运动，以保证刀轴始终沿着该平面进行定向。 针对两种定向插谱的不同特点， 在模具加工领域，使用球头起刀加工留取面时，采用线性插补的方式进行刀轴的定向。 而在结构件加工领域，使用立体刀的侧刃进行侧壁洗削时，应该采用大圆弧插补的刀轴定向方式。 在八四零 d s l 施工系统中，有两种用于高速高精加工的选件功能精油曲面和真油曲面。 与三轴高速加工不同的是，在五轴高速加工中，不仅刀尖点位的轨迹需要被平滑，当使用立体刀的侧刃 对结构件的侧壁进行洗消时，刀轴的摆动轨迹同样需要被平滑。 这时候，无论使用的是精油曲面还是真油曲面功能，都必须注意要在多轴程序背栏选择式， 并且在定线误差这一栏填入适当的数值。一般轴公差或者是轮廓公差就是看软件的容差， 而定向误差对开本建中没有明确的对应数值，这里推荐使用得公差或轮廓公差的数值的十倍。这里需要注意的是，当使用精优曲面选项时， 虽然已经在塞口巴塞尔循环中填写了刀轴定向误差的数值，但是还需要在塞口巴塞尔指令之后，再单独使用 o r s、 o n 指令激活刀轴方向的平滑功能。 而当使用了真优曲面的选项功能时，由于在塞口巴塞尔中已经对刀轴方向的摆动按照输入的定向误差进行了平滑处理，就不能再单独使用 o r s 弯指令了。 刀轴方向平滑功能 o r s o n 的作用体现在两个方面一、平滑使用利息刀的侧刃 进行侧壁加工时的加工表面， 改善机床进行五轴联动加工时的动态特性。 在使用立体刀的侧刃对弓箭的侧壁进行五轴联动加工时， 刀轴的方向往往会发生连续的变更。而看系统中生成的五轴加工程序，通常会包含刀轴对列中的微小的摇摆。即使这些摆动的幅度很小， 仍然可能引发线性轴的补偿，以至于路径运动的速度降低甚至停顿。如左侧图中所示，这些刀轴摆动 的震荡会在弓箭表面留下痕迹，并延长加工时间。 然而，使用了 o i s o n 指令就可以如右图所示， 在五轴联动加工程序的多个程序段之间，平滑影响刀轴定向的震动，保证刀轴方向和轮廓的光顺。 利用 o r s o n 功能可以平滑刀具方向，适量而不影响加工轮廓。 适当设定较大的刀轴摆动龙叉，不但可以提升加工速度，缩短加工时间，而且旋转轴的运行 速度不仅可以得到提高，还会更加平稳。 tfrem 和 twot 指令的功能是通过当前刀轴的实际方向来定义弓箭坐标系的这种方向。 因此，在实际生产当中，使用该功能可以很方便的实现任意结构五轴机床的刀轴回退。 需要注意的是，在使用这两个指令之前，要先用这二位指令开启五轴转换功能。 虽然这两个指令的功能很相似，但是在使用中还是略有不同。托福认为，指令会将弓箭坐标系的最轴 与当前的刀轴方向重合，同时将当前刀尖的位置设定为这项零点。 而出肉的指令只是将弓箭坐标的最轴旋转到当前刀轴的方向上，并不改变最轴零点的位置。 现在我们通过一个简单的程序视力来说明一下使用凸肉的指令实现刀具回退的方法。假设现在有一台双摆头结构的五轴机床， 在空间倾斜平面上钻孔时，刀具发生异常，需要在加工程序已经复位的情况下，尽快将刀具 沿刀轴方向退出弓箭。由于此时刀轴已经处于倾斜状态，而且系统已经复位， 如果简单切换到手动方式下，直接操纵这轴的运动显然是不可能的。但是我们可以利用出肉的指令编写一个小程序。 先用采凹锐指令激活五轴转换功能，待用不绕的指令将刀轴当前方向指定为最轴方向，然后就可以使用 g 幺 g 九幺这一百 f 五百九。
132数控小匠

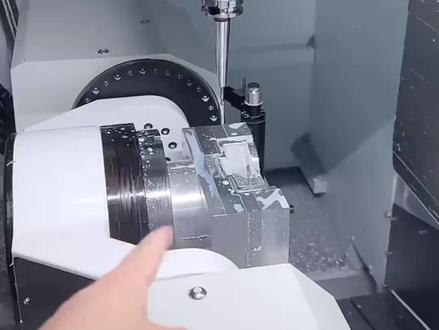

00:17查看AI文稿AI文稿为什么这个转台王要往里面倒？和为什么这个门要开到右边？先告诉答案啊。答案一个是开到右边方便观察，往里面倒是因为行程问题。
00:53查看AI文稿AI文稿对的，你没说错，这就是一款四十万不到的五洲加工中心机，你敢相信归真钻，今天我还是给大家介绍一款我们公司主打的一款五洲五联动加工中心 ut 三八零，顾名思义，也就是说 我们这个短台的最大加工范围可以达到三百八乘以三百八，那么这一个短台是一个双滴滴自驱带刹车，而且 ac 组还自带包塞，相当于这个配置也是非常高了。那么我们这个主轴是一个 bbt 四零七点五电机，一万五千转的一个主轴，高度是二十四把刀，我们这个 x 轴可以达到五百 开走面也可以走到五百亿，那么这个内轴的上下高度也是可以走到四百五的。那系统是采用一个耐拉克五度五联动加风机系统，带高压跟锤。 有很多老铁说这样的一款加工录音机，他到底怎么样呢？现在我们就不说他的性能怎么样，因为我们已经在市面上卖过很多台了，就目前来说，我们现在的定价是不会超过四十万的。说了你可能不信，但是确确实是真实的，如果说你对我们这台加工录音机感兴趣，可以试试艾特我宝玉速购。
301宝煜五轴生产厂家~喻娇
00:23查看AI文稿AI文稿上五周是为了避免内卷同行用三周、四周做的产品，而你用五周来做同样的价格，你提高了效率，提高了品质，就间接的等于稳住了客户， 提高了单位时间内的价值，从而在你的同行中脱颖而出，保住优先供应商的位置。
01:09查看AI文稿AI文稿来我们讲一下我们这个行带系统的这几个功能键都有什么作用。这样第一个靠近一点的，这个就是我们的坐标， 按下去就是显示我们这个界面机械坐标，相对坐标，城市坐标这个界面，这个的话是我们城市按键，按一下就可以看到我们当前 程序是用哪个程序的，我们还可以在上面去编辑。第三个按键，这个按键这个是设置我们的工件坐标系， 还有我们的刀布可以看到这些主要是设置用的。第四个是监控按键，这个监控我们当前所有的状态，包括我们的程序跑到哪一行，组合倍率 f 进给多少，主轴转速多少，负载多少，在这个界面可以看得到。然后第四个这个是帮助，这个是一个帮助按键，帮助按键的话这个我们用的很少，基本上这个可以忽略不计，他不管他前四个用的最多这四个。
181鸿天驰CNC机床
00:26查看AI文稿AI文稿为期三天的现场培训即将进入尾声，产品样件也已打好。你的时间就是金钱，不浪费。一分一秒 买好龙头材料，开始加工龙头。其实五轴加工工艺品并不是浪费时间。马上就是龙年，可以送客户、送朋友、送家人礼物，心仪寓意又好。今年过年，你就是最受瞩目的那一个。
