铁皮90弯头5节下料最简单方法图

今天给大家演示一下弯头的制作过程， 我们需要知道对应管道的直径， 弯头内小圆的半径，简单的一节就是以 a 这个点延伸，从这个点到这个点的距离为 b， 我们只需要知道 ab 两个参数就可以制作了。 嗯，弯头的分段我们可以灵活的跳进，根据弯头的大小这是四段，我们可以做八段， 弯头的角度我们也可以跳进，这是九十度， 我们做一百二十度， 一百六十度， 六十度， 四十五度。 通常我们使用都是旧时都的，操作非常的简单， 基本有两个学生就可以学会 打叫声，问题的话可以留言。

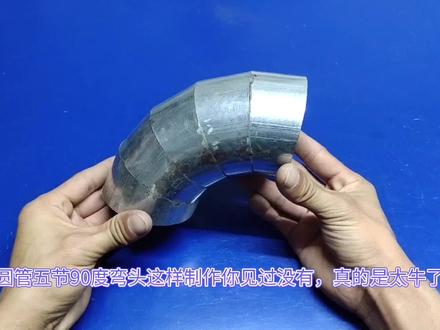

严管五节九十度弯头，这样制作你见过没有？真的是太牛了，快来看看老师傅是如何制作的吧！ 圆管是七点四厘米的，这里是圆管直径，把它分成五等份，每份是十八度， 画出他的中心线， 量出他的半径， 画个圆， 在江源分成十二等份， 再画出他的垂直线， 这样就画好了 十二等份，这是计算公式， how do you feel？ 一小格是一点九三厘米，取一小格就可以 开始标点， 再将点全部连接起来， 这样纸板 就裁剪好了， 开始划线， 这样就画好了， 沿线切割下来， 来看看效果怎么样吧。 不好拿，我把他焊接一下， 一个标准的九十度弯头就制作完成了。 感谢您的观看，记得点赞收藏呦，谢谢！

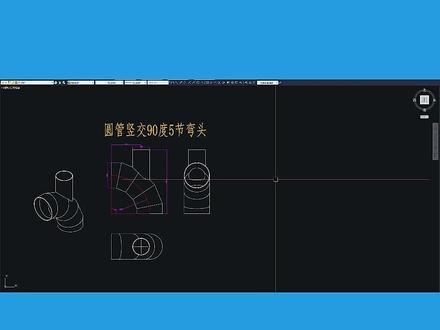

那上一期我们对弯头这个外形以及我们接管的位置我们都画好了，这这一期呢，我们把结合线找出来，首先呢我们可以把我们的弯头的圆的直径我们画出来， 直径为六百，我们接管的直径呢是四百，这个不用求高度，大概画一下就可以，我做一个偏移，一边偏移两百毫米。 然后呢把我们左边的圆的做一个单面的等分， 主视图一样也做一个啊，各做一个二等分吧，因为直径大一点，我们就等分的多一点， 然后等分点向我们这些六百的接管的外壁，我们来做一个连线， 一半八等分，相当于我们在圆周做了一个十六等分。同样呢，主式图上我们也做连线，但是这条线呢我们做长一点，等一下要做结合线， 然后在我们左视图上向我们主视图拧水平线， 让他反映在我们每节的弯头上。因为我们四百的圆管呢，我们交了两节，所以我们画两节就可以，我可以把这条线我们直接复制过去， 让他平行于我们接管的外壁， 这条线同样复制一下。 你看这样做的话，我们的弯头是不是就有结合线就有了， 但是这里有一个特点，大家修剪一下，就是我们刚才提到的尖角的位置， 那个位置是不能忽视的，因为在急速变化角度的时候，如果我们按照 一个比较平滑的圆弧曲线把它带过去，那他在这个地方他就会顶到我们这个尖角上，让我们的结合线变得不规则，就是在我们组队的时候，他就会有比较大的缝隙。 那怎么找出这个尖角呢？首先我们可以想一下，如果这根圆管的不变化角度，它是一个什么样的形状？也就是说如果我把这条线 延长， 这样是我们啊这一节接管，弯头的这一节接管，比如说让它变得无限长， 那我们就会变成一个圆管塑胶圆管，他就不是变换成圆管塑胶锥体了，对吧？那这个时候如果我们用样物样条曲线连接的话，我们来看一下，就是提前先把它做成不是弯头的，找 出结合线以后呢， 我们再来这样如果是第五根的话，第五条线的话，我们连到哪里？我们应该是连到这里了，并不是在这里，对吧？他有一个角度的变化， 好，那我们提前呢先把这个圆弧我们先做出来，让他取下，先把它做出来，第一条、第二条、第三条、第四条。本来第五条应该是在这里，我们先不要让他变成馒头，先做到这里。好，然后我们再用两条曲线从这里连接， 这是第五条、第四条、第三条、第二条、第一条。 这样呢把修剪掉 这一部分， 你看这样我们圆弧的结合线就把这个尖角的位置做出来了，那么我们展开的时候，我们还需要做一个步骤，就是这个尖角的位置在我们圆周上，他反应的弧长到底是多长？ 我们可以做一个圆弧，我们来测量一下这段圆弧的长度， 我们来量一下十八点九， 也就说这个尖角的位置距离我们第一、第二、第三、第四条线旁边，在第五条线中间的位置，弧长是十八点九毫米的位置，我们有一个尖角， 那这样有了尖角呢？我们就可以对一个啊，弯管啊，我们的圆管做一个展开。

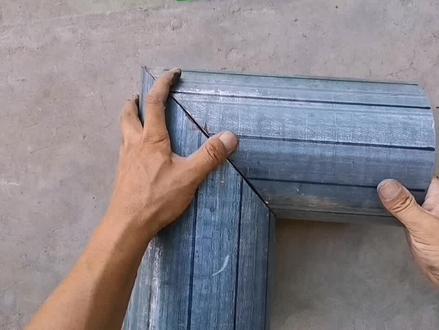

大家好，今天做一个九十度的两节弯头，由于它的直径较大，超出了切割机的工作范围，如果用角磨机切割的话，需要先把这个线画出来，盲目的切割只会给后期焊接增加难度。这个时候呢，我们就用到了某工放样，普通的手工放样有点慢， 今天咱们用计算得到精确的数据，直径是一百六十三， 长度是四百四十，那么它可以做一个中心高度二百二十的两节弯头，中心高度二百二十，直径一百六十三，半径是八十一点五。 先将管周分为若干等分，本利视频分为十二等分，我们用它的直接一百六十三乘以三点一四一六， 等于五百一十二，然后再除以十二， 每一份的胡肠四十二点六七， 找隔壁小媳妇借一根脚铁贴在我们画的这个点上，然后一条一条的给它延长了，画出十二条线来。 将管周分为十二等分后，计算每条线 的长度。打开手机计算器，转换科学计算器，用它的中心高度二百二十，减去半径八十一点五，乘以 cosy 零度，等于一百三十八点五， 先量一个一百三十八点五， 这个是第一条线，第二条线加三十度等于一百四十九点四， 再加上一个三十度，那么就是成了六十度。一百七十九， 二百二十 幺二零度，二百六十， 再加一个三十度呢，二百九十， 再加一个三十度呢？三百零一，最后这一条线你就是三百零一， 他这个三十度。三十度是怎么来的？圆周角是三百六十度，将管子分为十二等分，那么就是除以十二，三百六十，除以十二三十度，那么每一等分我们给他加三十度， 然后将个点用圆滑的曲线给它连接起来， 一刀切出来，没有任何修口小动作。大家觉得这种方法好用的话，想学习计算的可以去拍这本书，各种各样的计算都有。好了，我们下期再见。

今天我们来看一下圆管树胶九十度五角弯头，那这种结构呢，和我们正常的圆管树胶圆管区别并不大，只是他有一个特点，就是在我们弯头相交的地方，和我们圆管相交的地方，他会出现一个尖角， 因为我们弯头这个拼接缝这个位置是个突出点，那他在改变方向的时候，他会出现一个急速变化的一个角度， 那我们这里就会出现一个尖角。可是在有些啊展开的书籍中呢，他就把这一部分他给忽略带过了，因为在我们等分线啊，和我们的圆管外壁相交的时候啊，圆弧线 在这个地方他会有点不明显，所以有些手机会把它带过过去。那我们今天就来具体的来画一下，我现在可以先把弯头画出来，我们通过图纸看到它是一根直径六百的啊，九十度五节弯头， 那我们先把弯头直接先画出来， ok， 一个做一个十字线， 然后呢把我们弯头的半径画上，半径是九百， 那紧接着我们随便再画一个圆弧， 嗯，让他大一点。 然后呢把我们这个圆弧我们做一个八角，分 各个等分点，像我们的 连心连线，这里要注意，我们只要是做五节的弯头，所以我们把度数线给平均分一下。 好，那这个时候呢，我们弯头的角度就分好了，接下来我可以做竖直线， 然后呢做我们圆弧的切线，在这个时候为什么我分大一点呢？有时候我们做切线 他不太方便，这样比较方便。如果我们把线连完连完的话，你看我把这个点交于这个点， 这个点交易这个点，然后延长 啊，最后把两个焦点连接一下，就是不用再用鼠标做这个点线点了。好，这样我们这个外形已经没有用了，我们中心呢也做好了，我们只需要加入我们的皮厚就可以， 我们的接管是直径六百，那我们就是便宜一个三百， 把我们弯头的外镜添加上去， 这样只需要延长一下就可以了， 然后修剪到里边的多余的线条。 好，这样我们弯头的分解以及外形我们就画好了，我们嗯线条连接一下， 各个焦点互相的连接 啊，这样中心线也不需要了，保留我们的图纸尺寸半径为九百。好，那这时候我们的接管呢是直径四百的距离，我们接管这个左边这个边口是七百毫米，那我们就画一条直线， 长度为七百， 然后呢先移出我们的接管的外径为四百，一半就是两百， 接管的高度呢，我们把它从高为一米五， 长度为一米五， 然后我们把多余的线条我们删掉。 好，这样我们弯头的外形以及竖接管的外形就做好了，下一步呢我们对这个接管以及弯头我们来做一个展开。
