现在咱们学习一下拉伸草图，洁面会报警无效的三种原因，咱们点拉伸， 拉伸的话咱们在过滤器里边呢，改成假设自动判断，好，咱们选择他。好，现在啊，看一下啊，这里边有个报警啊，看到他说输入洁面无效，洁面无效 这个原因的话，就是里边要有重复和重合的线条，咱们看一下放到这，你看这是个长线，这是个短线，这样的话拉伸会报警，就是有重合的线的话， 拉伸会出现前面报警。好，另外两种情况，分叉或者有小缺口，比如说咱们改成自动判断，好，咱们选择他。 注意啊，你看现在也要报警，输入洁面无效，你看这里边有分叉或者什么呀，有缺口， 这样的话拉伸实体都会出现这个报警 啊，咱们看一下，这是分叉，这个是小缺口。好，咱们说解决的办法啊，解决的办法的话 啊，就是分叉这个，咱们把这个分叉给修剪掉，放大修剪掉，有小圈口的话，制作开胶，把这个圈口给他 自动连接啊，咱们双击双击之后啊，进入草图，咱们点，呃，制作拐角啊，点它 啊，点它，然后的话这个是也是制作拐角，点它，点它啊，关闭好，咱们完成，然后咱们拉伸改成自动判断，好，咱们点它。 ok， 这个可以了哈。 好，重合的话就是放上去，咱们选择他删除，选择他删除，把重合的线条删除掉，完成 咱们拉伸啊，拉伸选择自动判断，这个实体也出来了。好，咱们再强调一下，就是 看洁面无效的时候，重点检查的细节在哪里啊？咱们一直撤销，撤销好，咱们点拉伸，选择自动判断 好，选择它，注意洁面无效的地方就是有小雪花，黄色小雪花的地方啊， 好，比如说咱们选择拉伸这个啊，再看看看这个，看到这个，这个就是有小黄色小雪花的地方，就是有问题的地方，咱们重点检查就是在黄色缺口的地方进行检查。 好 啊，我是， 我是洛阳志成数控的罗老师，这个知识点的话咱们就讲到这里。
粉丝1.7万获赞7.7万
相关视频

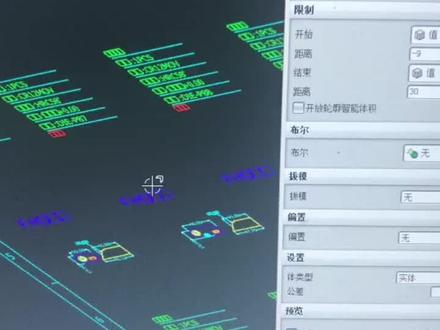

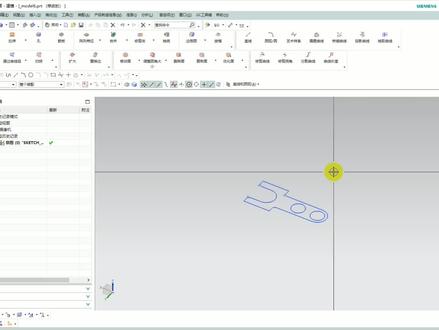

00:25查看AI文稿AI文稿我们在拉伸线条的时候呢，经常会出现输入的洁面无效，那么这个时候呢，我们 拉伸的时候因为线条经常有问题，最好呢把在香蕉处停止打开，然后用香莲取线这样去选线，那这个时候呢，我们就没有提示错了，因为他会把这个在香蕉的啊这种有问题的线就解决了。
512乘光UG数控编程

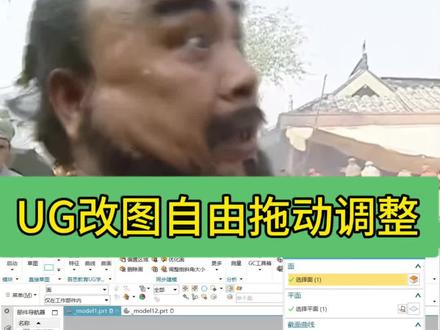

01:23查看AI文稿AI文稿说有机如何改变这个板子模型的波浪形状？太简单了，使用同步键模拟的编辑横截面命令，第一个面选波浪面，然后平面选这个表面，这样就能编辑这个界面的草图线了。你看，这不就是样条线了， 随便拖动就能修改造型了。如果调节的点数不够，双击激活样条线，点击即可添加几点数，这样随意拖动调节线条样式，改变波浪面的造型。我真是个天才哎，怎么报错了？不要慌， 现完成草图，看看啥情况。哎哎哎，怎么改变不了？哎呀，别急着动手，俺这方法多着呢。各位老铁，如果自学优级，没人带给俺来个一，俺给铁粉又记高低版本数学教程，还有优级命令工作实用技巧大全。像这种情况，换个命令照样改。 比如编辑曲面里的 x 型命令，这个命令可以选择这个波浪面，然后生成多个调节点，这个点的数量 可以通过次数和补片数来修改。那要调整波浪面形状，在这个视角框选一排的点和线， 这样拖动调节就能自由改变面的形状。你看我这样不但能拖动单排的点调节，还能同时拖动多排，这不随随便便修改不报错了。只要不是改成平面，这啥样式都能给你调出来，是不是很厉害？
284UG吾思小玉

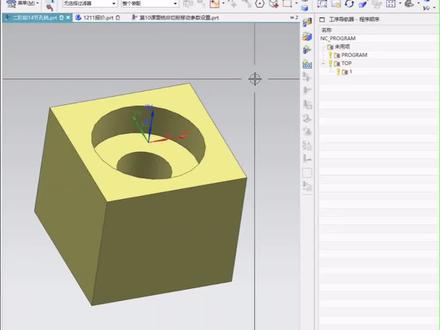

03:43查看AI文稿AI文稿门门有道，道道有门，欢迎到千言课堂。今天的话呢，继续讲一个小知识啊，也是一个孔洗的啊，因为呢，有很多啊，这种网络上的一些小伙伴啊，抖音的粉丝问过我啊，那个孔洗的话呢，我们进加入这个孔啊，底面余量，我们该怎么去留呢啊，那么这个底面余量呢，其实留起来也是挺有意思的啊，让 我给他们讲一下规则，你把这个规则弄懂了呢，那么这个孔洗基本上就拿下了，是吧？好，那么下面我们进行先编一个孔洗的程序啊，大家可以看一下啊，确定啊，选择呢？我们的这个孔 选这个孔啊，那么这个孔的深度是九点五，是不是啊，那我这边有个底面余量啊，我们进输入个零点一啊，记住啊，我输入完零点一的话呢，我们直接点确定呢，你会发现啊，发现什么呢？发现啊，我们这个区域的一个值啊，他的一个准确度啊，就已经出来了，但是有的时候啊，如果说你输入零点一啊，他 不反应的话呢，你可以输入零点啊，一五，按一下小键盘回车，这个趋势能够进行直接出来的啊，按一下零啊，就回到我们的九点五，就是你输完这个数值， 要去按一下小键盘回车，或者按一下回车键，是吧？啊，那么这个区的深度呢，就能够进行自动进行改变啊，就相当我们底面预留了十个丝，对吧？啊，然后侧面留余量也是一样的，我们侧面留十个丝，零点一按下小键盘回车， ok， 你看一下他们单边呢，就预留了十个丝，主要是预留底面和侧面余量的， 那么如果说我把这个变成通孔呢啊，变成通孔之后啊，变成通孔之后，我底面余量我预留十五次，哎，预留五个毫米 啊，按预留两个毫米有用吗？没反应是不是？所以说呢啊，这个如果说你的深度限制是通孔的 一个模式的话呢啊，那么这个底面余量是无效的，他是不会给你进行呈现出来的啊，理解吗？啊？说相对话，一般我们也是仅限于啊盲孔 啊，才会有底面亮，而且我们设置盲孔的话呢，我们这个切参数里面啊，他有一个延伸路径叫底偏置，是不是啊？底偏置也是无效的，也是无效，我们比如说我们先升成刀路啊，把它变成啊，比如说零点五啊，我们升到 这样子啊，我这边就走一刀吧，走一刀啊，那么现在大家大家能够进行看到呢，我们这个程序啊，是这么一个形状进行显示的，哎，刀露出来，哎，这么个形状，对吧？啊？我们进入阶层里面去啊，把这个底片制呢，我让他刀路啊，往下走 走啊，你给正直，他是往下走，比如我们往下面走个一点五个毫米，确定一下顺道路他是没有偏置的，但是呢，我把这个模式变成通孔之后 后呢，我们再看一下，哎，道路就下去了，是不是啊？所以说呢，在毛孔里面啊，毛孔里面啊，那么这个底面余量呢，是起效的啊，起效的，比如我们输入个零点五啊，回车啊，就五十四余量，对不对？他底面你看这边就留个五十四 啊，一个毫米啊，写这么回事，你看就留了一个毫米的余量，是不是啊？所以说这个底面余量和这个盲孔呢是匹配使用的啊，你只有在盲孔的情况下才进行实现这个内容，而且这个盲孔呢，啊啊，这个内容呢，我再说第二个点啊，那就是说啊，这个如果说选择通孔 啊，选择通孔之后呢，在接参数里面啊，这个底偏置才是起效的，如果说你是盲孔呢，那还是无效的啊，那这个同学们呢，要进行记住好吧。啊，那么呃，支点呢，也就讲出来了啊，那么这个侧面余量和底面余量的同学们 也应该也是能够进听清楚了是不是啊，那么啊，剩下的内容我们就不多讲啊，同学们有收获的话呢，在下面评论区啊，鲜花小六 走起来。好吧，那么感谢大家收听啊，小说说在空气里面，你想要你的底面余量奇效啊，那么你的声控限制啊，深度限制，必须要是盲孔的设置了，好吧，那么感谢小伙伴收听，拜拜。
06:37

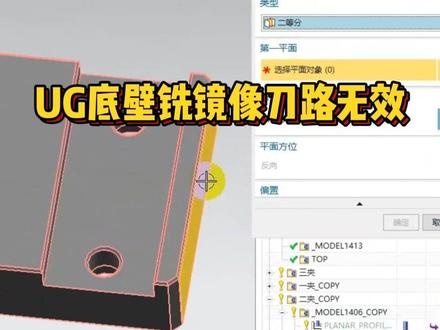

02:15查看AI文稿AI文稿大家好，今天来看一下这个 dbc 镜像的时候，我们把这个工序镜像呢下来，镜像到这里，后面带这种这种符号的，都是变换的或者针对的镜像的这种，打开这个工序，然后 切换一下几合体，选择这个镜像的这个二加几合体，这个是二加二加几合体， 然后实体的话就是还是这个实体，其他区域选的也是这个面，但是你直接生成的话 还是在左边，没有在右边，这个是因为你用的这个镜像，哦，是这个变换里面的镜像， 通过平面镜像，你要用这个镜像第一个这个镜像 镜像，然后选择二等分 确定确定做好这个道路之后，把坐标系列切切换过来， 这个坐标系是镜像的这个二甲镜像坐标系 office， 然后实体 的话 先改成无，然后再切换到这个里面坐标系就直接上传一下覆盖道路，他这个就坐标系和道路都在右边这个题上了， 然后把这个工序挪下来。
14UG编程-锦鲤
03:08查看AI文稿AI文稿十七，然后我看一下十七的不对点，零五 点一啊，这样更准一点头出来看一下，再回来这边到这里，那这一段，这一段加这一段， 继续标注七点六，连心到轴之间的距离， 零点二二到线之间的距离，十九点八五， 这里制作拐角 顶上，这里呢？ 这个就很远了，这个跑到哪里去了？不懂啊？ 按 d 标注一下，三幺八点五， 看一下， 应该是这么回事。这么回事的时候，咱们发现这个区域这条线为什么不是显 g 吗？没错啊， 这个为什么丑呢？呐，是他圆弧做成这样子吗？把他的扫描体拿出来看一下， 移动一下， 往前走一点，零点一， 不够零点三。
19多墨教育曾子孟

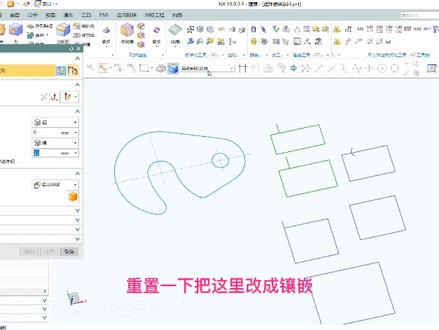

11:18查看AI文稿AI文稿草图三叉接口处有孤线。第一种情况还有一种报错是草图取现重叠也会报错。 第二个，第二种警报无法创建体要求更改洁面，那是什么问题呢？一般是使量方向错误，这个一般是拉伸起始限制这里出问题而造成的这个结果。第四个呢是工具体，完全在目标体之外，这个呢是因为布偶运算扑空 需要反向使量，这个是拉伸报错的原因。下面我们去 ug 当中跟大家来演示这些错误的原因 啊，这个草图呢，我把它的颜色变过，所以你看到这个参考线都是蓝色的，这个是因为我手工换过它的颜色。好，下面大家看一下，我来拉伸它啊，我对这一个草图 圆弧曲线进行一个拉伸，拉伸的时候这边马上进行了一个报错输入减面无效。我们重置一下，用 相连的曲线看一下。我们用相连的曲线在这里也是报错，看到这里没有啊，报警。这个问题刚才我们讲了两个，一个是重叠，一个是三岔路口有孤线。 解决的办法呢？重置一下，把这里改成相切，看看能不能通过通过说明的问题。这里呢并不是重叠，一般来说是三岔路口有孤线啊，在哪里呢？不好找的啊，大家看一下，不好找，没有提示的，所以呢我们需要放大，你看一下，原因就在这， 这一条有个叉子，那怎么办呢？去草图当中，双击去草图啊，双击进入草图当中，把这一段给删了。好，那我们就用修剪的办法把它给删 啊，修剪掉。好，这个时候完成草图，那我们再拉伸这一次呢，框选拉伸就好了，你看照样可以啊，框选拉伸，直接拉伸出这个实体的对象。好， 这个是判断的一种方式。接下来我们再来看这个拉伸洁面无效的问题，我们也来拉伸啊，我们分别来做这个，你看一下，我拉伸这里会报告输入洁面无效啊，那我就撤销这个地方，然后我再框选上面这里， 我们会发现这里可以啊，这个上面是可以的，拉伸出来的一个片体加一个实体，那什么原因呢？这两个对象不是一模一样吗？ 那从选择这里呢，大家可以看到上面这个呢，他是五个线条啊，五个线条我们先不选， 按住 c 位的键，把它框选反，选他，然后我们选哪里呢？我们选这里，这个就不行。为什么呢？这里有六条，六条曲线 就说明这里面多了一条啊。原因大家可以来看一下我讲的三岔路口有孤线，是这种情况， 这里有三条线啊，这里有一个水平的这么一个约束符号，它代表着这里是一个线段。这里呢又有一个水平约束符号，代表是第二条线段，这里呢有一个数值的约束符号，代表这里是第三条线段。反正这个地方呢，要有三条线 形成的这个三岔路口才叫做三岔路口，有接口，那么上面这个没有影响。原因是这里呢没有三岔路口啊，他是这么一个情况，这里仅是一条线啊，看到这里是一条，然后这里过来，所以这个位置呢，相当于是个 两岔路口啊，并不是三岔路口，这边呢没有断开啊，那他就不构成三岔路口。三岔路口还有一种情况， 这种情况也是三岔路口有接口，那我们来看一下是不是这个情况呢？拉伸吧啊，完成草图，我们来拉伸，把这里选取起来，我们看到输入洁面无效，还有一种啊，还有一种呢， 还有一种书籍，这个呢，就是三岔路口有孤线。为什么是三岔路口？我们双击看草图啊， 怎么知道是三岔路口呢？原因是长方块嘛，这里有一条线，这里有一条线，那么这里也也有一条线啊，这里也有一条线。 ok， 这叫三岔路口，这一个交点就是三岔路口的交点，三 个线段或者三个圆弧。什么只要他是三个分开的线段，在这有焦点就叫啊，就叫做三岔路口，这个肯定是报错的一个原因了，那这种问题的解决呢？一般来说我们可以通过 拉伸的时候呢，单条或者相连的曲线就可以解决，不行啊，相连不行，那就通过单条的方式来解决了， 一条、两条，三条、四条，避开选择那一个孤线就可以了啊，好，这是这个 第一种报错情况，下面我们看第二种报错情况，就是重叠，我们来看重叠是这个曲线，大家看一下，看起来好好，没有什么问题啊，那我们拉伸一下，嗯，好像没有问题啊，好，拉伸。框 选这个对象，我们看一下，他报告洁面无效啊，这个就是有重叠，我们看上去他都没有问题，但是框选的时候或者是自动判断曲线的时候，他会出问题，不是孤线就是重叠了，那这里面我们怎么去检查他有没有重叠呢？ 可以鼠标双击一下，进到里边来看。好，我们看到这个地方突然有这一个水平的符号，代表着这里有一段线， 那么原来这里呢也有一段线，所以呢变成了两段线，重在这里啊，这这里我们看一下 鼠标等待，等这个省略号出来之后，我们看一下，这是一条长的，这是一条短的，所以这里呢重线重叠了，线重叠就会出这个问题，那么这种情况的话，也可以通过拉伸的时候避开，选择这个，改为相连的曲线来这个手， 哎，还不行啊，这种相连的话也是通不过的，那选择什么呢？选择没有了啊，选择其他都不行，只能选择单条，一条，两条啊，三条 四条，这个时候可以，通常这种情况我们都要把它揪错出来啊，良好的习惯就是要把这一段线给删掉去掉，让它变得没有问题，这个时候你再选择拉伸，自动判断都行啊，单击一下这个问题就可以解决了。重叠我们讲了 多余报错，这个问题，可能是以前什么时候做点，我现在都不记得什么情况了啊，好像没有这个情况啊。 还有个情况就是我们拉伸起来的时候是空的，是片体，来看一下这个，这个拉伸的时候，哎，怎么回事？这个是个框框呢，是个空的呢啊，我们的设置一样，我们重置一下，然后再来这里 啊，发现他是空的啊，这个原因呢，是我们绘图的时候不小心会没有捕捉到这个焦点啊，这种情况呢是有开口啊， 拉伸不出实体，这是因为这里有开口，怎么办呢？做一个延伸或者是点重合都可以，我们这里就快速延伸吧，如果这里是可以延伸的，我们就快速延伸完成草图，这时候再来看一看 拉伸框，选他，那就是实体了。我们来看第二种，拉伸的适量有错误，这种情况适量有错误，我们来试一下， 刚才这个我修正过了，我就用它，比如我拉伸的时候，正常的时候这是没有问题，但是我现在把屎量改到哪里啊？我把屎量改一改，我改成哪里呢？屎量 指示器有没有出来？十辆指示器没有出来，我改成 x 的副方向，大家看到 使量一错，这里呢就不行了，也就是说我们在这个草图的平面是里面拉伸，没有往草图的这个外面，也就啊，也就是说呢，这个时候我们往草图平面平行于草图平面的方式拉伸的话，这是报错的， 但是单条线没有问题，只要是封闭的曲线，他都会有这个问题啊，我们的死量报错就是这种情况，死量不对。下面看第三种，这个是无法修剪更改洁面的数据， 我们修改一下，把这个延伸出来的一小段曲线去掉，选择单条曲线，就单选这一条。 这种情况下我们的拉伸如果不是竖直至下一个对象的话呢？啊，应用他就报错的，这时候是会报错的，原因是工具和目标体未形成全交，那换一个限制选项呢？直至选定的这个对象呢？ 也不行。这个是我们之前就讲过了，这个拉伸的问题啊，那解决的办法你看一下， 错的原因就在这，这个问题就是这个圆柱的一条边线和这个拉伸出来的一条边线，两个边线这样子一个 啊，进行布偶运算呢是不行啊，还有呢，一个球和一个间点，一个点在这里做布偶运算都不行，只能是面相接触才能做布偶运算，要解决他在这里呢，选择个开放智能体，一勾上就直接解决问题了啊，这个问题就是 就这么解决，还有第四个问题呢啊，布偶运算的时候没有办法操作啊，我们来这里演示一下吧，我去拉伸一个对象，大家看一下，我在这个表面上进行一个拉伸，画一个圆，在这 好完成草图，我整了个求和自动判断，这里也是求和了啊，那就不用去改他，如果我是这样子，这两个对象没有交点应用。 嗯啊，这个时候呢，波云山他已经自动调了，我改成求和啊，确定他就会爆错， 或者呢我改成减去。那这个啊，看一下 就没有对象，没有东西啊，没有东西没有对象好，或者他叫 工具体，完全在目标体之外，这种时候呢，我们只要把这个地方解决一下，或者说反向， 只要他有胶，有胶了才可以解决啊，才可以去减去。 ok， 好，这个地方呢，呃，一些问题就跟大家罗列在这里了。 还有拉伸得不到实体，这个刚才我们已经演示了两种情况，一个是草图本身不封闭，这个时候呢要去把草图做封闭了，就得到实体啊。第二种情况，拉伸设置里边是片体，设置里边设成片体了之后啊，拉伸的时候不可能出实体，比如 在我们这个这个地方，我们拉伸的时候这里设置里边设成片体。确定，那这个地方呢？我们把它拉长一点，不要做剪去改成无，大家看一下，设成片体了之后呢，他 肯定得不到实体，这也是啊，做片体的一种方法好，出现拉伸错误的时候，请大家呢注意看错误的报警信息，然后按照我们所讲的上述思路啊及方法逐个的去排查好。 希望大家呢，通过实战的训练，掌握草图绘制的方法，应对各种草图问题，甚至呢绘制草图的时候不会出问题。好，刚才呢，给大家分析了草图拉伸报错的一些原因以及解决的对。
417和平精英

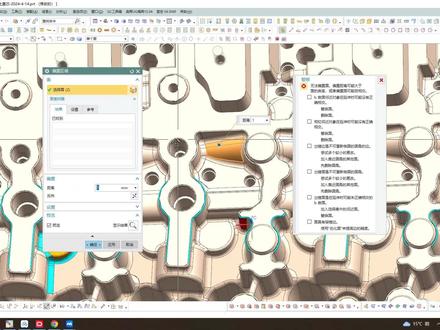

01:31查看AI文稿AI文稿这个壁厚客户要求加厚一毫米，用偏置区域报错，那我们该如何处理？首先的话，我们可以用包容体把这个区域的形状抠出来五毫米求胶，把参数删除， 再把它移动到一百一十二层，单独来处理。偏置报错，那我们可以用删除面把这些圆角删除， 删除圆角也报错，那用加厚片体吧，直接加厚一毫米，合并再到圆角处理， 圆角到大一点，比周边圆角要稍微大一点。六，这个不好处理，那碰到这种情况，我们把它退回去， 我们可以再插入这里，找到一个偏置区面，选择需要加厚的面，偏置一毫米，再用延伸片体扩大求插， 再插入组合里面，找到补片，记得预览一下。好，有点问题，那把它反向在预览， 再到圆角修复就可以了。这种改模思路技巧，觉得有用记得点赞加关注。
84吕金道

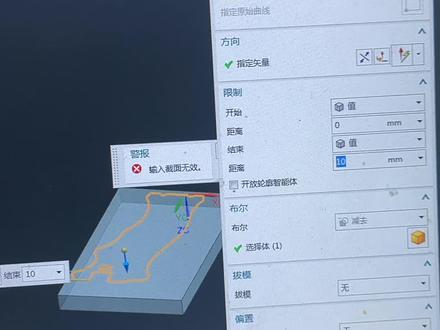

00:47查看AI文稿AI文稿我们有时候在拉伸的过程中，像这一些曲线拉的时候发现自己的线条也没问题，方向也没问题，工叉呢也是 ok 的。那这个时候呢，一直提示输入的洁面无效，要怎么处理呢？ 这种情况的话呢，一般你可以看到这根线呢是一根完整的线，所以这个时候呢，我们可以通过派生曲线呢给他进行一个简化啊，简化一下啊，确定， 然后呢再来拉伸，这个时候呢他是一根一根的曲线或者圆弧构成的，然后你再来进行一个拉伸，对吧？其他的参数都没改就可以了。
