2024CAD没办法标注焊接符号
汉奸符号，汉奸符号在机械菜单下的符号标注中，快捷键 h a 选择是否位置切换， 选择虚线在上或在下。 下面可以定制您需要的焊接符号标注。 这里可以通过 ctrl 加左键进入词句库，点击这个参数可以编辑具体参数，直接输入即可。 设置好后确定选择引出点，左键确定第一个折弯点，不需要继续折弯，可以直接右键再指定一下标注方向就可以了。
粉丝3975获赞1.7万
相关视频
03:06查看AI文稿AI文稿在买开那个中，我们还有一个焊接符号的一个表达，选择焊接符号，我们就可以直接拉出一个我们所需要的焊接符号，那使用的方式呢？基本上跟我们前面设 各种方式都相同，我们直接引用这个符号，然后在这我们可以添加我们对应的，比如说我对你一个一系列的要求，比如焊到多少声， 以及，比如说焊到我们对应的各种尺寸，几层几答，以及我们焊接的方式的选择等等，都可以在这进行完成。如果有需要，我们同样可以放置到库里面进行使用， 当然我们也可以去设置我们对应的焊接有可以用的哪些符号等等，以及文本的大小。那这样呢？基本上我们都是跟各种符号都是类同的， 当我们放置到一个符号，比如说我在这随便做一些选择，那这样的话我对呢这个焊接符号就可以在这表达完算了。那对于我们这种直影线，或者说我们使用的这种线，我们都可以进行批量的或者说多 多个的增进增加，我们可以在这增加我们对应的这个引线，选择我们对应的箭头的位置，然后来表达我对应的焊接，比如像这样我就可以直接表达对应的这几个焊接连接在一起， 如果有需要我还可以继续的，比如说添加它自动会把我们连接到我们所对应的位置，完成多个的一个表达 符号。另外一部分是他对应的焊接的一个图形，在这我们可以看到就是我们这里，我们这里有一个焊接表示法来完成我们对应的焊接图形，比如我们在这需要一个脚焊的位置，那我们可以直接选择这个测试图 放置到我想要的位置上，那可以在这呢首先射我们对应的汗脚的一个宽度，比如说我们在这可以射五， 然后插入的位置这一点，当然我们旋旋转的角度是决定我们这个放置的一个方向，这样我们对应的一个焊角这样就完成了，如果有需要我可以继续插下一个， 那这样的话可以快速的帮助我们完成我们所需要的这种焊接对应的表示方式，如果有需要呢，我们还可以去插入我们对应的单边的对应的这种 焊缝。选择这种方式我们可以首先设定我们对应的焊缝的宽度，其实就是我们在画焊缝图示图的时候这根线的一个宽度， 然后我们可以选择我们对的直线圆弧来进行插入，比如我在这选择这根直线，然后选择我们焊缝的一个提示跟中指点，那我们可以在这去选择其实以及我们对应的中指点， 这样我这一段的焊缝或者说这种焊缝的表示方式，我就可以在这完事成晚上完善起来。
263神州数码软件集

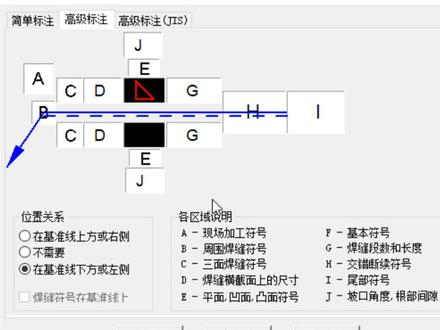

03:34查看AI文稿AI文稿大家好啊，今天给大家介绍一下机械功能适中这个焊接标注，首先以这个为例子，点击标注，焊接标注分为常用的焊接标注，焊接标注我们首先看一下常用的焊接标注， 然后首先让我们确定输入文字的高度，然后我们输入三点五，回车， 开出个常用焊接的这个对话框，有几种啊？下面几种的这个焊接钥匙， 然后我们右击可以放大显示，做到这种，然后点击确定这个是焊接焊缝标注的这个对话框，这是当前 标注，然后我们可以输入数据，比如输入二点五，然后点击输入数据，打开标注就生成了他这个标注设置虚线在下和虚线在上，根据需要算在一下，这是支线的长度， 选择一下，我们点确定，然后点去借他的七十九， 这就是长的标轴，然后还有一些这个焊接的标轴， 快捷标注对话框，用简单的标注，高音的标注，另外一种现实的报警标注， 简单标准有汉服的基本符号，卷边的， t 型的， v 型的，带边 v 型的啊，这种类型需要哪一种？这里选择 就可以了，就海风的符号位置就是在机械的上方，机械下方虚线的位置，上方右侧 啊，下方右侧。不需要啊，这个都可以，要是标注设置就是他这个标注方文字，一些箭头颜色现象，这个大小设置一下就可以了，你得确定 我写的这一点，像这种高级标准的， 那我们可以在这里下载啊，输入数据至高级标准的，在这里可以输入金链尺寸， 焊缝的段数，长度，在的哪个方块都可以，下面的进行个区域的说明， a 线上加工， b 周围焊缝三米， 尽量尺寸拼好面符号，基本符号再打好之后，然后我们的确定 现在这一点显示出来了， 这是标准设置，同样的点击每个区域就可以下载了。
306英科宇软件王斌
00:33查看AI文稿AI文稿今天我们讲的是焊接符号，首先输入命令，弹出对话框，这里面有很多符号，我们可以自己去选择 测试，这样的话就更了解他有些什么符号，什么时候可以需要，然后我们就具体的去操作 每一个符号是什么意思，需要我们自己去学习，我们这里演示一个案例出来。
103钣金工程培训
01:02查看AI文稿AI文稿你知道在木墙图纸中这个符号表示什么意思吗？那么这个是一个钢结构的焊接符号，我们来看一下这个节点，左侧这个是一个五零乘五，零乘五的角缸，他是平放的。 右侧这个是一个五零乘五，零乘五的一个方钢管，他是竖方的，所以说这是一个吊顶的一个节点，那么这两个角钢和钢管他的连接方式就是焊接，这个波浪线表示的就是焊接的焊缝符号， 那么这个焊接符号具体表示的意思是这个箭头指的是焊接的位置，这个小旗子实心的，他表示的是现场焊接，而不是工厂预制。这个五表示的是焊脚高度，也就是这个焊缝的高度是五毫米。最后这个空 精神的三角表示这是一个脚焊缝，他两个拼起来在脚步的一个焊缝，这就是焊接符号。好的，学会的老铁双击加关注。
1401云开明月幕墙设计
06:13查看AI文稿AI文稿这个 k 是什么玩意呢？今天给大家讲一下这个焊缝，焊缝的表示形式，有人会质疑了，这个东西，什么东西？乱码七糟的，是不是给大家看一下啊？ 这是一个支架图纸啊，支架图纸，为什么咱们要学这个呢？因为有很多支架都是现场需要去制作的，但是制作呢，他有一个标准，是不是你不能光实图啊？你试图完了，他这个焊条焊多大，你是不是得知道啊？ 你试图的时候你都不知道焊脚焊多大，哪个位置焊，哪个位置不焊你这活怎么干呢？对不对？ 孩子，老铁天天说我，你这天天老纸上谈兵，纸上谈兵，纸上都谈不明白，你何来现场啊，对不对？你到现场你能干啥呀？是不是？咱们来看一下啊，这个支架图，这一个梯形支架，这个支架呢？你看这个位置， 这这这什么呀？这是个对不对？一个圈画个三角，这怎么还得插根旗呢，对不对？这插旗是啥意思呀？都给大家讲一下啊， 一个一个看，别着急，好戏在后头啊，纸上谈兵谈不了的赶紧走啊，不喜欢看的赶紧走啊，眼刻了啊。 首先来看一下，第一个画一个箭头，他指向焊缝的地方啊，我画偏了，没指上啊，但是你们就理解一下吧， 这个画一个这么个形，他证明什么？他证明三面焊，这个形状不已经告诉你了吗？三面焊在这块我给大家画了一个图，也方便大家理解啊。三面焊后面也也给你表示出来了，后面啊，后面带个叉， 他这个叉里面呢，一般都是汉方的说明啊，都有什么说明，你看一下就知道了，再看一下这个，这个就是插旗，那个是不是 他插根旗还画个圈？画个圈他不不重要，他后面还有个三角形，三角形还不重要？他还写了个 k， 这个 k 是什么玩意呢？ 这个 k 是汗脚。什么是汗脚？就像这个脚，这个汗脚他的尺寸啊，他这个汗脚的高度是多少？他这个 k 就是尺寸，他有的。不给你写 k 啊，他给你写的是五六七八九啊，他是汗脚的意思。 那这个旗呢？旗是什么？旗是现场焊缝，就跟咱们那个管道似的啊。 fw 这现场焊 接，这个叫现场焊缝啊。他画了一个圈，又在这画了一个圈，圈是啥意思呢？圈是焊满一周，就是周围都需要焊接啊，画了一个图，周围都需要焊接，就这个意思啊。继续往下看， 一个 t 型，这个画一个焊角啊。这头是非箭头，这头是箭头。箭头是不是指向这一侧了？指向这一侧。咱们看一下这条线段啊，这个线， 他这个三角形是不是画在这个实线上了？画在这个实线上，就是表明在箭头这一侧进行实焊。箭头那另一侧不进行实焊啊？他有两种表示的方法，还有一种，这个箭头 在下面，这个这个三角形在下面，在下面，他也是在实线上，对不对？那表明什么？你看见的那个侧就是箭头的那一侧进行实焊，咱们再看一下，下一个，下一个，那个箭头这一侧呢？是不是没有实焊呢？那没有实焊他是不是表示在虚线上了啊？这个三角形是不是表现在这个虚线上了？ 好，他是在虚线上，就表明你上对面焊去啊，别焊错了，别瞎焊，焊完了还得搞啊，对不对？ 看一下这种方式呢，也是，他是不是表示在虚线上了？虚线就表示指的这个箭头的对面。 什么是虚线？是不可见的轮廓线，表示虚线，对不对？那好，他就是利用这一点，怎么去画呢？这个三角形表示啥呀？三角形表示的就是焊缝啊，表示的就是焊缝。接下来 再往下讲，看一下，这一个线啊，一个折点，一个虚线， 这画了一个四分之一圆，不对，应该是四分之三圆啊，四分之三圆，四分之四分之三圆表示什么？表示相同的焊缝啊，就假设说他在这个位置上，他也可以 用这个去表示啊，用这个去表示，也可以说什么相同的，相同的件，相同的位置，相同的尺寸 到地方，他直接给你标注这一个，只要是与这一个相同的地方，他都可以按照这个焊角去焊啊。下面这个呢？一个线，一个箭头线，是不是这个 加了一个点啊？点点就有点小，加了一个点，后面画一个这么大的三角表示啥呀？表示这个位置需要焊透，就是这个角焊缝，如果表示在这个位置，那好了，那他这个位置就得焊透啊，焊透， 焊透还不行，他这个后面肯定还会给你一个说明，告诉你这个焊角留多大缝，留多大的破口，都会告诉你啊，就是这个带个点实心点，表示这个位置需要焊透啊。再看一下这一个，这个是什么？这个 跟这个差不多，是不是他没有点，但是呢，他有一个三角形，是不是这个三角形表示什么？表示双面对称焊。什么叫双面对称焊呢？就显示他他这侧也焊，这侧也焊， 两侧都焊，就叫双面对侧焊啊，就这么简单。纸上谈兵今天就谈到这里啊， 喜欢管工的老铁点个免费的小红心，我会持续更新管工知识，出售管工的学习课程啊，想了解的可以随时联系我，名额有限，没了拉倒吧！记得关注再走哦！
9929孟工智能制造
02:06查看AI文稿AI文稿大家好，欢迎收看由我录制的卡萨 cd 电子图版二零二二视频教程。我是泉水老师， 我们这节课呢来讲一下焊接符号这个命令，他的位置呢是在这个标注符号，这里有一个焊接符号，你单击他激活之后呢就会弹出这样一个对话框。那么首先呢我个人的话呢，对焊接是不懂的，所以这里面的符号是什么意思呢？我也不知道，所以我只能说从这个软件应用的角度来给大家讲解一下这个功能。 那么首先我们弹出来对话框之后，我们看到这里有一个预览，当前的预览呢是只有一个引线，那么我们接下来要做的就是通过这里面的这些符号以及参数往这个引线上添加你要的内容。 首先我们在添加之前看到这里有一个叫符号位置，他有一个上和下，意思就是说你要添加的内容是在这个引线的上方还是在下方， 比方说我们现在选的是上，那么我在这个基本符号里面任意选择一个，他就会被添加在上方，包括这个辅助符号也是一样， 以及下面这里有一个什么左尺寸，还有上尺寸、右尺寸，对吧？比方说我输入一个一二三四，我们看一下他就全部添加在上方了，对不对？那么我们现在切换到这个下，我们同样再来 选择一个基本符号，一个辅助符号啊，我们现在看到他就添加在下方， 包括这里的这些尺寸也被清空了，但是我们看到他清空是因为你选的下里面是空的，但是我们选上的时候输的那些文字还在看到没有？所以说他这个呢是分两行的啊，比方说我这边呢再输一个五 六七八，好，你看你说上面一行下面一行都互不干扰， 然后这里有一个叫补充符号，这里呢也是你选择一个啊，他就在上面，这个补充符号是不分上下的啊，只要你选了，他在该在哪个位置就在哪个位置。
32泉水
03:38查看AI文稿AI文稿大家好，今天我们继续来学习一下 cad 的相关知识，今天我们要学习的是焊缝符号，大家可以跟着我的视频一起来学习了解一下。
129努力aio呆帅
00:58查看AI文稿AI文稿飞标设备中需要焊接的零件在机械制图中如何标注呢？有两种方法，分别是符号法、图示法。下面我们来看符号法标注。点这根线后点焊接符号命令，焊接符号选择角，焊缝，焊接高度三毫米， 确定，标注好了继续标注另一边，点这根线后点焊接符号命令， 焊接符号选择力行，焊缝焊接高度约三毫米，确定，把它的位置拖动一下。 好了，更多机械制图知识，或者是你想全面提高设计水平，宅在机械一九八零推荐大家使用这本机械工程人员的新华字典，在完成机械制图时，有拿不准的随手翻翻 新版机械制图手册，方便又靠谱，需要的话推机小黄车带回家吧！
423翟戴机械
01:53查看AI文稿AI文稿cad 绘图老手告诉你书本上没有讲过的两个小技巧，第一个， 我们先绘制一个方形，输入命令 i e c 空格，然后随意给他绘制一个方形，然后再按住 ctrl 加三， 这边的话有个这个选项，我们可以选择图案这个选项，然后随便拉一个图案把它拖过来，它就自动完成填充，是不是很方便呢？ 第二个小技巧，我们随意绘制一个避风的图形 给他，随之绘绘制一个图图， 连按输入命令 b o 空格，点按四驱点，点一下空格， 然后这样就可以一键把它的闭合线给配置出来了，然后输入命令 m， 可以把它拖着出来，是不是很方便呢？这样的两个小技巧你学会了吗？ 关注我，精彩内容持续更新中！如果你在学习 cd 的过程中有遇到问题，可以在评论区给我 留言哦， 一记在手才能说走就走，喜欢的朋友记得点个赞收藏喽！
17梁乐平(金泓)
01:50查看AI文稿AI文稿哈喽，大家好，我是焊工凯龙，作为一名焊工，焊接工艺图以及焊接工艺表你能看得懂吗？今天我就来带大家认识一下图纸上的各种焊接符号， 建议先点赞收藏，避免以后需要时找不到了。 ok， 大家看这张是我自己画的一张图，无坡口焊接符号，箭头线、参考线， 当这个小三角在参考线的下面的时候，表示 正面焊接，当这个小三角在参考线上面的时候，表示 反面焊接，当这个小三角上下都有的时候，表示正反面焊接。这个图就有点关键了， 小三角我们都知道，当这个小三角在参考线上面的时候，在反面进行焊接， 大家一定要记住是非贯穿板材的反面进行焊接啊，也就是在这个位置焊接啊，来，再看这个箭头上下小三角， 那在哪个位置焊接呢？就是正反面都进行焊接啊，一定要记住是非贯穿板材正反面进行焊接。 好，今天就带大家认识到这里，下期带大家认识一下有坡口焊接符号。
1005流浪焊——凯龙
00:46查看AI文稿AI文稿今天讲解幕墙图纸中这个焊接符号怎么来看？这个五表示的是焊缝高度五毫米，这两个三角表示的是双面角焊缝，也就是说这个角钢与立柱焊接的时候，在这个边两侧都是角焊缝，并且焊缝高度是五毫米。 后面这个小旗子表示的是现场焊接，如果没有这个小旗子就是工厂预制焊接。这个圆圈表示的是全部焊接，也就是说要沿这个角钢一周进行满焊全部焊接的意思。 最后这个四分之三圆弧表示的是相同焊缝的意思。也就是说这个项目中他是一个石材木墙，那么所有的立柱与脚杆焊接都按照这个标准进行焊接，所以说这个叫相同焊缝。
630云开明月幕墙设计
00:15查看AI文稿AI文稿这你别笑，哈哈哈，要做一个专业的演员吗？哈哈。 three， two one。 这你别笑，哈哈哈。
811绘图员张工
08:34查看AI文稿AI文稿呃，大家好，今天呢给大家讲一下呃邮寄工程途中呃焊接符号啊它的呃标注方法。今天呢我们以这个呃脚焊为例给大家 讲一下这个焊接符号的标注啊，对于这个角焊而言呢，我们发现呢啊上边这两个呢，它是啊角焊呢，就是单侧的角焊， 而下边这个图形呢，它是双侧啊，脚汗也是对阵脚汗，那对于这个单侧脚汗而言呢，它其实有两种的这个焊接符号的标注方法。 我们发现呢啊这个呢这个箭头啊指向这一侧啊，他成为箭头侧，而在这个虚线这边 点上边呢标标注的这些啊这个焊接的大小和长度啊，还有这个焊接符号啊，那他称为呢啊就是其他车，那对于这个啊箭头呢，他指向这个焊缝啊 指向这个焊缝，那么我穿这一侧呢啊称为箭头侧啊箭头侧呢，那么他标的素质呢也在这个啊箭头这一侧 啊，这个五呢，就是这个焊接的大小三呢是焊接的啊长度，那么这个啊直角深有型呢，他代表的一个啊焊接符号 同样道理呢啊这个五呢，还有这个三，还有这个直角呢，它代表的含义是一样的，但 唯一不同的是呢这个这个数字呢还有这个焊接符号呢，他是在这个虚线这一侧，也就是其他车，因为呢啊这个箭头指向的啊，这一车他没有焊缝啊，没有焊缝的话我们就会把我们的一些焊接的 啊这个大小和长度呢这些参数呢放在其他车也就是虚线啊上 好我又会发现了，这有个小尾巴，对吧，这个小尾巴后面呢，他是啊跟着这个焊接啊方法，那我们发现这个啊小尾巴后面他是个一啊，这个一代表什么含义呢？一他就代表着电弧焊 啊，一代表啊电互焊。好啊，关于这个单侧呢啊，其实呢他相对来说啊其实也很好呢，这个我们 认识啊，一个是箭头车，其他车啊焊接大小，焊接长啊长度以及呢对焊接符号以及焊接方法。好，那对于呢这个啊他是两侧呢就是双面焊啊，我们对这个图形而言呢，我们称为他对称焊， 对于对称还而言呢，我们就用这个一条实线啊表示就可以了，而且呢啊我们发现了这上边一个直角三角形，下边一个直角三角形，它关于这个实线啊它是对称的， 我们称为他是对称。汗，那至于这个五呢和三呢啊够刚刚跟我们上面这个啊是一样的啊，含义是一样的，就是焊接大小和啊焊接长度那么一呢，同样呢也是代表于焊接方法，就是啊监护焊， 那关于呢这三种呢标注的方法啊，他是如何呢进行标注呢？我们接下来给大家啊操作一下。好，我们首先呢打开这个焊接符号， 打开焊啊焊接符号之后呢，我们发现这边也有这个啊带折线的啊，什么直营线对吧哈指定位置呢，这个和我们之前呢那个啊注视那个标注呢是一样的啊，唯一不同的就是我们需要啊填这些参数。 好，然后呢这个地方呢啊就是我们这个这个横线这部也部分啊，这是呢其他车有这个虚线 啊与虚线这边，然后这个地方呢是箭头侧啊，纹在这个线上下啊都可以，在其他车还有这个箭头侧呢标注 啊，这个啊，我们想要的这个焊接的大小和长度呢，以及我们啊想要的，你有没有脚汗，脚汗啊？脚啊，这是个脚汗下边的一个，然后这个地方呢啊也可以在这选择， 这里边也有脚汗，对吧？然后这是一个鞋型，汉朝啊，什么 k 型啊，破口汗啊这些呢，我们可以呢在这里面选啊，填一下我们想要的，你比如说焊接大小六， 然后呢这个汉奸呢啊这个长度呢，我们可以标十五啊啊，这个可以标，然后这个地方呢也可以选择，你说我们选择这个好，选好之后呢，我们再 就是也可以啊标注一下，比如说焊接呢啊 啊，这样我们都可以标注数字啊，你看一下五啊，对吧？我们看三亚都可以标注，但是呢对于同一个汉凤而言呢，我们其实标一组数据啊就可以了， 好，我们就按这个啊来标一下，我们别说这是五啊，就是三 啊，上面这个我们不要，我们直接点击空白这个地方就可以了，我们发现啊他是一样的，对吧？我们点一下这个地方，我们拖出来放在合适的位置，我们点一下，然后他就可以了啊，是吧？然后啊这是 这个另外一个呢，我们呢啊就标注这个啊，标注这个就是在这个其他车，对吧？我们把这个这一车呢，我们先关掉它，好，删掉，我们不要 删掉。好，删掉之后之后呢，我们选择这个地方，我们选择是这个，对吧？ 好，选出来之后呢啊，他和我们还有点差别啊，就是我们标这个数字啊，这是五啊，这个地方是三。好，然后，哎，这是一样的，一样的，我们点击这个角，我们拖出来往这一放啊，就啊可以了，好 啊，这是这个单侧的标注，那对于这个双侧标注呢，我们啊这个地方也填一下就可以了，填选用他。 好，这个对称符号是有的。好，对称符号有了之后，我们把这个啊可以也可以去掉，然后在下面填五， 然后三，然后这个地方呢我们选中一根实线就可以了，好，他已经有了，有了之后我们选中这个地方，我们拖出来，然后选择合适的位置我们放下。好，好 啊，其实呢焊接符号呢，就是这样的啊，我们啊首先呢我们拿到一个焊接件的时候，我们首先要看一下啊，这个 啊，汉奸啊，到底是脚汉呢啊？还是那其他的这种啊，鞋型汉朝啊，还是这个腮汉呢啊？还是这个 对边焊，我们看一下他这个焊接这个类型，另外呢我们采用哪一种焊接方法，对吧？我们要啊，根据一些窗口书呢，我们就比如说我们这个一呢，代表我们这个电互焊啊，我们就在这个地方呢写个一 啊，对吧？那个这个一百一十一呢，三个一呢，他代表什么范呢？他代表守护汉啊，我们就哦在这里面输三个一啊，守护汉，对吧？我们一定要知道我们的焊接方法，还有我们的焊缝的 大小，焊缝的长度以及呢啊焊接的类型啊，好，今天呢关于这个焊接符号啊，这个都市啊这一块我们就讲到这，好，我们明天再见。
315王老师机械课堂
00:17查看AI文稿AI文稿每间隔一百焊五十，用这个符号来表示，括号里表示两个焊缝之间的距离，五十表示焊缝的长度，七表示有七段焊缝角，焊缝焊角高度四毫米。两侧都采用这样的焊接方式。
