这青藏高原研究区概括图配色很好看，而且地理位置展示清晰，有土地利用高程、行政区划位置等关键信息。这期视频我们就来完整无保留，教会你制作这套高质量青藏高原研究区三联图。 如你所见，这是一张三布局图，第一幅是全国尺度下的区位表达，第二幅是区域土地利用类型表达。最后再把三张图统一排版到同一版式中。 具体流程上，我会先加载省界、国界、河流、研究区和注地点等基础数据，完成区位图的主体内容。然后通过暗眼膜提取和裁剪， 把青藏高原范围内的高层数据和行政注地提取出来，制作第二幅海拔图。接着再对土地利用数据进行裁剪和重分类，完成第三幅土地利用图。 最后再统一处理符号系统文字标注图例、比例尺、指北针、经纬网和底图，并导出高分辨率图片。这期里面，你能直接带走的核心技能至少包括这几项， 第一，基础数据加载与图层组织。第二，按属性筛选和导出单独要素。第三，按眼膜提取、裁剪和重分类。第四，专题图的符号化与标注设置。 第五，多数据框布局统一。第六，图例、比例尺、经纬网和底图的规范补充。第七，最终成图导出。 学完以后，不只是青藏高原，很多研究区概括图、流域图、生态环境图和项目展示图也都可以按这个思路去做。视频结尾有部分数据获取方式哦，我们开始吧，这是一个空白的工程。首先，加载数据， 点击工具条，点击这里加载数据，添加数据，找到存放省界数据的文件夹，这里我们已经提前把文件夹连接好了。添加省界数据，这里可以看到省级数据就这样被加载进来了，我们还需要加入九段线， 加入九段线数据和国界数据、河流等数据一样的，点击添加数据，添加省界，添加国界，添加我们的研究区数据。 青藏高原，这个是地理坐标，它这个图层的地理坐标可能跟我们这个不一样，我们的是兰博特投影的，它这个是高斯克吕格投影，但是没关系，点击关闭。好，这样基本上数据大致添加进来了，扫码免费领取工程文件， 我们要添加北京位置点和河流数据，点击添加数据。在行政中心驻地这个文件夹里面，双击 打开并添加省级行政中心驻地，点击添加关闭。这里我们需要把北京选择出来，点击上方这个蓝色的箭头，选择要素， 我们点击它一下，按住鼠标左键，把它框选出来，这里可以看到这个点现在呈蓝色高亮显示，说明它被选中了。我们右击省级行政中心驻地，图层下方有个数据， 我们选择导出数据，这里我们选择存放的文件夹位置选择在这个文件夹里面，保存类型一定要选择 sheet file， 我 们名字改成北京，点击保存，点击确定，然后将导出的数据添加在图层当中。点击式，我们要取消选择，就点击这个蓝色的， 在空白处点一下，这里我们可以看到北京已经被导入进来了，现在我们不需要这个省级城市驻地数据了，我们可以这样把这个黑色的小勾给勾掉， 这样它就不显示了。好，我们可以接下来添加河流数据，也是一样的，找到对应的文件夹，在这个全国标准河流里面添加我们的一级河流， 点击添加，这里可以看到的是所有的一级河流，但是现在我们只需要长江和黄河。 右击河流图层，打开属性表，在表选项里面找到下拉按钮，点击下拉按钮，找到这个，按属性选择自断，选择 name 获取唯一值，这样我们就可以选择名字叫做长江和黄河的这两条河，点击应用这里，它应该叫澜沧江， 但是没关系，我们可以把这个叉掉，我们要补全这一段，依然我们点击选择要素，然后按住 shift 键把不需要的取消选择， ok， 就 这样一个一个点击，把我们需要的长江黄河给选择出来，一样的右击河流图层， 选择数据里的导出数据名称，改为河流，点击确定，将导出的数据添加在地图图层中，点击是 把这个河流给去掉，这样我们可以看到河流数据就被添加进来了，现在我们需要长江黄河不同的颜色，为了区别，右击河流图层，找到属性，在上方这里找到符号系统，在符号系统里的显示选项中，在这个小框里选择类别为一值，自断，我们选择内， 然后我们点击添加所有值，我们只需要长江黄河，我们把其他的右击点击移除值，双击长江这个黄色的线，我们把它改为深蓝色， 点击确定黄河改为大天蓝色，点击确定。这里黄河可能和坨坨河混在一起了， 打开属性表，在表选项中选择，按属性选择自断 name， 获取唯一值，这里应输入 name 等于黄河，我 name 等于长江，点击应用，这样黄河就被选择出来了，我们先导出黄河，右击河流数据， 导出数据，点击确定，一样地按顺序选择清除。我们的表达是 name 等于长江，先应用一下它，现在选中的是黄河，然后我们反选一下，这样长江就被选择出来了， 我们导出长江， ok， 我 们不需要这个图层了，我们右击它，点击移除，这也是一样的，右击点击移除。好，现在我们来修改各个要素的符号， 选中北京，双击这个图层的绿色符号，点这里可以看到有各种各样的样式，这里我们选择红色。五角星，这里选择星形符号。第三，把颜色改为大红色，点击确定。这国界也是双击颜色改为深灰色， 深灰色轮廓宽度改为二点五，点击确定。黄河改为大天蓝色，点击确定。长江改为深蓝色，宽度都为一，这个我们保持不变就行，这个省级也是一样的，双击填充颜色， 选择无颜色，点击确定。青藏高原，我们可以改为淡黄色，点击确定。我们可以调一下透明度，我们右击青藏高原图层，找到属性在显示，这里点击显示透明度，我们改为五十五， 点击应用，点击确定。这样第一幅图大致上就制作完成， 我们保存一下这个工程，上方有个保存按钮，点一下保存，修改一下你要保存的路径，要给他命个名，我命名为青藏高原，点击保存，扫码免费领取工程文件。我们点一下左下角，这里 切换到布局式图，我们现在是在数据式图，我们要切换到布局式图，这里可以看到它是纵向的，放不下我们三张图，我们现在需要把它调整为横向的。 找到上方这个更改布局，这里选择十二英寸乘九英寸，点击完成。点击上方这个黑色的箭头，选择选择元素，先点击它一下，再点击我们的数据框，我们数据框被选中了，会呈现绿色， 绿色虚线，这是被选中的状态。然后我们可以进行拉框，放大，缩小，调整这个数据框的位置。我们将数据框调整到一个合适的位置，这里可以添加参考线，是起到一个对其作用。我们可以看到数据在这个数据框里面可能没有完全的显示，我们需要右击省级图层， 找到这个缩放至图层，点击缩放至图层，这样就能很好地在数据框中显示。 我们的第一幅图就制作完成了，接下来制作第二幅图上方这个插入菜单栏，点击插入菜单栏，插入数据库，将这个数据库调整到一个合适的位置，这里面我们先加在青藏高原，右击青藏高原图层，点击复制， 然后在这个新建数据库上面右击点击粘贴图层，这样青藏高原数据就会加载进来。我们返回到我们的数据视图，我们给它添加高层数据，一样地点击添加数据按钮， 添加数据，找到高层数据所处的文件夹，点击添加，点击关闭，这是全国的高层数据，在这里这个省级城市也是一样的， 右击省级城市，注地图层，点击复制，点击粘贴，所有要素都在这个数据库里面，但是我们需要把它裁剪出我们需要的区域，我们只需要青藏高原这个区域的高程和省级城市注地。 现在我们需要先更改一下路径，点击地理处理，点击环境工作空间，默认的工作空间是在 arc g i s 默认目录里的，我们要修改一下，放在我们自己的路径里面，放在四点一零文件夹里的 data 里面，点击添加， 这个也是一样的，添加，点击确定好，点击这个工具箱，找到 spatial analyst 这个工具箱，并展开按一下，点击提取分析，然后双击按眼膜提取工具。 输入山格，我们选择高程，输出山格，我们选择青藏高原。我们修改一下这个名字，改为海拔，点击确定下方这个球，就说明它现在在运行，等运行完成它会在图上加载。 这里我们可以看到青藏高原的高层被裁剪出来，现在我们不需要这高层数据了，诱击高层移除，那我们需要裁剪出青藏高原的省级行政驻地，点击地理处理，点击裁剪输入要素，选择省级城市驻地， 裁剪要素选择青藏高原。我们改下名字，改为省级行政中心，点击确定。 ok， 我 们裁剪出来了，那我们就不需要这个，原来的也是一样的。右击移除图层，现在我们就需要修改一下每个要素的符号，先双击青藏高原图层，符号填充颜色改为无颜色， 轮廓宽度改为二，点击确定，我们现在也不需要透明度显示右集刚才的图层，点击属性，把透明度改为零，点击确定，还把我们双击这个色带， 这里有多种色带供你选择，我们随机选一种，点击确定，这样就修改好了颜色，我们可以看下其他的颜色，可以每个颜色都是一下的，选择一个你最喜欢的就好，这里我们还是选择第一个点击确定，现在我们需要显示这两个点的名字，我们可以先打开它的属性表看一下， 右击省级行政中心，打开属性表，看一下它的 name 名字字段，好，然后关掉，右击省级行政中心， 点击属性，点击标注，勾选标注此图层中的要素，标注字段自动是 name。 然后我们这里改一下它的字体大小，改为十加粗显示， 点击放置属性，我们更改为中上，点击确定，点击应用，我们可以看一下它效果好，我们返回到布局式图，一样的，如果你觉得它留白太多，就右击青藏高原缩放置图层。 ok， 第二幅图我们也制作完成，扫码免费领取工程文件。现在我们来制作第三幅图，点击插入数据框，这里我们尽量做到这两个数据框一样大，可以调整一下，我们复制第二个数据框里面的青藏高原图层，右击点击复制， 在第三个数据框里粘贴这个图层。现在我们需要加载土地利用数据，点击上方添加数据，添加数据在我们的一盘文件夹里面基础数据土地利用添加土地利用数据一样的，我们需要裁剪出我们所需要的区域，点击按眼膜提取，输入炸格二零二零， 输入炸格。青藏高原名称改为土地利用，点击确定。这个研究区比较大，所以可能处理的时间要长一点，我们可以等它处理出来， 这里处理时间有点长，我们可以先添加其他要素，我们可以先添加植北针，点击插入，点击植北针，这里有不同形式的植北针，这里我们选择这种点击确定，我们可以拉框放大缩小，调整植北针的大小，放置方式也是一样， 插入植北针，右击植北针，点击复制，在空白处点击粘贴，加入图例和比例尺， 我们点击插入比例尺，我们选择黑白相间比例尺，然后点击属性，把刻度单位改为铅笔，标注也改为英文的铅笔，主刻度选择二分，刻度也选择好，点击确定，这样缩放并调整一下大小。我们给每个数据框加入比例尺的时候， 一定要先用这个选择要素这个黑色箭头点一下这个数据框，被选中的状态下，我们才可以插入比例尺。插入比例尺，点击黑白相间的比例尺， 一样的操作好，依旧调整一下，这里应该是土地利用数据处理出来的，好了以后这里会有一个小框，它这个数据可能比较大，需要加载一下，我先把它勾掉，因为它太大了， 我先把我们的比例尺给加载完，由于这两个数据框大小差不多，我们可以直接右键这个比例尺复制， 在空白处，点击粘贴。 ok， 这里我们需要对土地利用数据进行重分类一下，点击上方这个搜索有两种办法，第一个是点击搜索，我这里有搜索， 点击这个本地搜索工具，我们直接输入重分类，点击重分类，我们输入栅格土地利用，这里可以看到 十一十二是一类，二一二十二，二十三，二十四是一类。所以我们这里先把所有的一开头的改为一，二开头的改为二，三开头的改为三，四开头的改为四。这只能输入整数和 no date， 它不能输入名称 文字，要在后面标注部分进行修改。 ok， 我 们点击确定，我们可以在这里环境这里进行处理， 改为零，防止它报错。点击确定，可能需要加载一段时间，我们给其他的数据框加入土地，点击左边这个数据框，插入土地，这两个我们是不在土地中显示出来的， 点击这个箭头可以撤回，其他的我们需要设置，然后点击下一页，下一页，下一页，点击完成， 这个图例就加载完成了，我们可以把它名字改一下，右击省界图层，打开属性，点击常规， 改为省份，点击确定，点击保存。然后这个图上可能需要标一下北京和青藏高原，我们可以先调整一下北京这个五角星的大小，这样子看有点小，也是一样的，双击这个十字架，把大小改八 x， 点击插入文本， 在空白处点一下，右击属性，然后我们点击更改符号，修改它的字体大小，改为十六，加粗显示，点击确定，右击复制， 在空白处点击一下粘贴一样的，可以把它移动到这里，改为青藏高原，点击确定，点击保存好，我们可以给第二个图添加图例， 右击海拔图层，点击属性，点击确定。这里的西宁和拉萨标注有点小，我们可以右击省级行政中心，找到属性标注，改为十五吧， 点击确定，插入图例，青藏高原数据我们这个边界我们不需要在这里显示，撤回下下一页，下一页 这里我们稍微需要修改一下海拔这个地方的图例，右击土地，点击属性，点击项目蓝，点击海拔，这里是蓝色的，说明它被选中了。点击样式，点击图层名称标注，点击确定，调整一下它的大小，可以用这个先要点击这个数据框， 然后点击这个小手可以进行平移拖拽，移过去，也可以放大一点，这里可以看到已经完成了，可能加载的比较慢，数据量比较大，上面那个原因尽量保持上下一致。 点击符号，系统标注，我们改为耕地，林地，水域，草地、水域，建筑用地， 然后修改它们的符号颜色。双击耕地，选择林地深绿色，草地浅绿色，建设用地用红色，为利用土地灰色。点击确定，我们可以勾一下，看一下它的效果，这可以看到还是林地和草地占的比较多的。 右击属性，插入图例，土地利用类型，一直下一页，下一页点击完成。缩小，调整一下大小，这三幅图基本就制作完成， 我们需要在外围给它添加经纬网，先把这个勾掉，因为它加载需要太长时间，海拔也是一样的。选择第一个数据框，右击属性，选择新建格网，点击下一页， 下一页下一页完成。在属性这里进行修改，字体大小改为十一，字体类型改为 times new roman。 垂直显示这里它左边是有两个数据框的，所以左边它不能有标注轴，这里也是把左边这个勾号给勾掉线，我们不显示线，间隔轴改为二十五， 确定点击应用，点击时我们可以看一下效果，点击确定好第二个数据框，右击点击属性新建隔网，下一页，下一页点击完成， 点击属性现在的选择不显示。现货刻度标注一样，改为十一字体改为 times new roman。 垂直标注左右垂直这里它的左边和下面是有数据框的， 所以我们不显示。左右和下面找也是一样的。左下勾，点击确定，点击应用差不多，但是 y 轴有点密了，我们可以改一下 y， y 轴的间隔， 点击确定。第三个数据库也是一样的，点击属性新建格往下页，这里改为六， 不显示线框，刻度标注左右垂直标注大小改为十一字体改为 times new roman。 上面和左边是有数据框的，所以我们勾选掉上面和左边，点击确定，这我们可以移动一下青藏高原，因为下面这个一百二十度可能会挡住，稍微调整一下就好。 是没问题，这个是兰博特投影，就是这样子，没有问题，我们保存一下，现在我们给它们加入天地图，点击添加数据，这里我们选择这种天地图， 点击添加，这里有一个制图者名单，我们点击插入动态文本，选择服务图层制图者名单，然后把它放在旁边，这样就不会显示，点击保存其他图也是一样的，复制粘贴这个图层就好了， 这里加载稍微需要一点时间，海拔也是一样的。把它放到上面去，勾选一下这里图例，它会显示这个天地图， 我们需要把这个天地图给去掉，点击图例，右击打开属性，在常规选项卡里取消勾选这个图层，点击确定，下面也是一样的操作，右击属性，取消勾选，点击确定。这样一张图大致上就完成了。我们需要在这个左上角加上 a、 b， c， 点击插入文本， 点击这个文本，右击找到属性，更改符号，字号十四，加粗字体改为 times new roman， 点击确定这是图 a， 这里可以看到字体其实有点小了，我们再一次点击属性，修改字体大一点， 右击复制空白处，点击粘贴，然后移到第二个数据库里面，修改一下，叫图 b。 好， 又要到第三个数据库里面，叫图 c。 点击一下保存在文件菜单中，选择导出地图， 更改一下我们需要存放的图片路径，这里可以选择我们的分辨率，这里我们改为六百，分辨率越高图片就放大来看越清晰。保存类型，我们可以选择 pdf， g， p g 和 p n g， 这里我们选择 jpg， 点击保存， 这里导出图片可能需要一点时间，这里右下角显示导出完成说明图片已经导出了，我们可以看一下，我们可以看一下有哪些需要调整的。这个边界有点粗了，我们可以修改一下，改为二就行。再一次导出， 导出完成，我们可以看一下。 ok， 整个图我们就制作完成。好，这期就把青藏高原研究区概括图的完整制作流程梳理到这里， 从区位表达到海拔提取，再到土地利用，重分类和版式整理，核心思路其实都是围绕怎样把研究对象讲清楚，但是更重要的是交流如何把图出得漂亮， 审美很重要。你后面如果要做流域图、研究区概括图或者类似的科研展示图，也可以直接参考这套结构。一键三连我们的作品，扫码屏幕上方店铺二维码， 联系我们客服人员，有机会获取我们的练手数据。获取方口令请求青藏高原三连图免费练手数据，我们下期节目见。
粉丝656获赞2492
相关视频
05:34查看AI文稿AI文稿大家好，我们今天就来看一下在 arctis 当中啊，我们做的图，比如说我们删掉这些土地利用新转图它的图例，它中中的这个标记符号，我们是怎么让它居中显示的，是吧？哎，你可能在出图的时候很多人会显示这样，比如它的图例是这种情况，哎，公路用地 这个徒弟都跑到了牌边边，没有显示完全，那么对，还有比如说我们的农村道路他都显示不出来，还有比如说我们其他的情况设置流动地，是吧？跑了都没有在居中啊，那我们今天就要实现的就是利用制图表达啊，啊，就是制图表达让这些徒弟全部居中 啊，到底是怎么来做的？这里是我们的直播回放剪辑啊，那么更多直播的内容大家也可以呃，关注我们的直播动态啊。好，我们具体就来看一下今天的内容， 我们快速的介绍一下啊。呃，那么就说我这边呢是已经配好了一个删掉的一个符号库数据啊，就是在我们直播的一个内容，是吧？啊，好，那么我这边做好 一个图例呢，我放在这边，那我这边先把他给拉掉，我先不看他啊，那好，我现在这边已经配好了一个啊，我这边现在是没有一个这图表达的一个数据，如果说我对这个数据插入一个图例呢？他会有一个什么样的情况？就是地理图方加名称一这个数据，点击下一页下一页啊，我们什么先都不改 啊，什么先都不改好不好啊？我们就来创建个图例啊，那么他这个图例创建出来的呢？他就是奇迹，你可以看看下他就是，哎，没有办法居中啊，这些都是没办法居中的，对不对？ 哎，就显示的不好看啊，所以说出图的时候，其实这是非常不严谨啊，但是有一些地方啊，可能他检检查的呢，也不是非常专业就让你过了，那比如说到了我这里，我肯定就会打回去的啊。 好，那我们继续来看一下，到底是应该怎么做的啊？我们可以把这个图例先删掉啊，其实非常简单，当你一个图都配好的话，之后就是符号配好之后，那如果符号不知道怎么匹配，我们会直播回放，大家也可以看啊， 那么大家可以看一下，我们点击将符号系统转为字图表达，那么这边有一个非常重要的中心要告诉大家，你这个数据一定要在数据库里面啊， 这一定要在 gdp， gdp 数据库里面，不，不能够是一个 seven five， 这个一定告诉告诉大家，就是你这个数据空间啊，要是地理数据库啊，好，我们这种呢，把它转为制度表达，你就不用管它，你就直接这样就可以了啊。 好了，那么这个时候呢，我们就生成了一个新的一个 ip， ip 这样的一个数据，然后把这个数据关掉啊，把这个数据关掉，然后点击插入，这个时候插入一个新的图里啊，这个 ip 就是 rep， replain rep 啊，我现在读不出来。 女拍子就是这个制度表达啊，我们可以点击插入这个图里啊，现在选择他点击下一页啊，下一页，我们再点击下一页啊，我们这其他我们就先不动他啊，你可以看一下啊，这个时候呢，他还是这种情况呢，我们 这个时候就需要我们去调整了，怎么来调整呢？我们来具体看一下，可以双击，双击之后呢，他这边选择符号系统啊，这边就会出现字图表达的一个选项。 ok， 那我们选择公路公共设施用地，点击我们的标记填充， 记住看剪辑标记填充就是这个按钮啊，然后呢我们选择在面的内部呢，我们把它放成面的中心，面的中心点击确定， ok， 然后呢公路用地也是啊，我们几个你要改了，反正你要改呢，你都统一按这个方法去改啊，农村这个就不用改了啊，商业设施用地我们看一看 啊，反正你就可以改城镇道路用地啊之类的啊，大家可以看看这个面的中心啊，反正几个要改的我们就一起改一下这物流仓储我们可以改一下在面的中心设施，农用地，在面的中心啊，就这个方法呢，就是应该来说没有几个人知道 大家能看到这些教程，也都是之前我发出来之后都能照着做的，因为这个方法，哎，是我们在一六年的时候，应该在一六年的时候就已经给大家发布了，点击应用确定就可以了， 你现在就可以看到，对不对？这个时候呢我们的这个就全部集中了，哎，这个农村道路忘记调了啊，忘记调了，我们可以再去再调一下啊，找到农村道路，这个农村的道路， 哎，找到农村道路，农村道路忘记调了，我们就可以再给他调一下就可以了。 好，那么这边就调整好了，你可以看到吧，那么这样呢，就全部调整完毕，让这些标记符号全部居中，标记符号全部居中，那么这个其他灌木能力这些你想让他居中也可以，你自己调一下就可以了啊，自己调一下就可以了，我这边不就不 再多说明了哈。但是你会发现说我们调完幅图之后呢，这个符号之后呢，就说有些他就是变成一个一个图图帮显示，因为他只让他显示一个，懂吗？只让他显示一个啊，所以说我们这个时候呢，我们怎么办呢？我们就可以让图的显示用呃，正常的显示，知道吧？啊？ 但是你你如果把这个关掉，他就就关闭掉，我们这个时候就可以把这个东西啊给他转成图形，就是转图形让他变成一个图片，知道吧？啊？呃，然后呢，我们就可以 把这个原来原来这个图邦没有这图表达的这个图邦拿来出图，那么这图表达的做成图例，然后图例之后你可以转成这个图片，哎，对吧？把图例转成图片后面还可以取消分组，挨个去编辑啊，那取消分组挨个去编辑，我们可以下节课再再讲，或者说下一次直播，但是我们我们那天十月 二十六号直播的时候，大概是上周十月二十六号直播的时候，都已经给大家讲了，好不好？哎，就是这么方便哈，就是我们呃给大家讲的这个方法啊，利用字图表达实现图例符号居中啊，直服直播。 哎，因为这个直播剪辑的很麻烦，有些废话，所以我直接把这个单元重新录了一下哈。那么其他的内容呢？就是，呃，我们那天晚上就是 关于土地利用现状专题的七个内容呢，我们到时候就全部从直播回放当中剪辑出来，挨个发布出来哈。好，那么今天就到这边感谢大家的收看与支持。
1072GIS思维

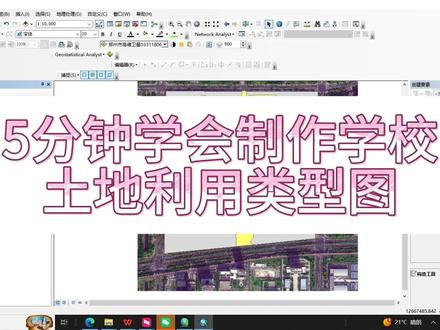

04:37查看AI文稿AI文稿今天来教大家如何根据遥感影像来制作学校的土地利用类型图。首先需要导入下载好的遥感影像数据，一般学校的遥感影像范围都很小，我在这里是利用全能电子地图下载的高德影像，当然 遥感影像数据也可以在地理空间、数据云等平台去下载，这里我只是用了一个相对方便的下载方法。此处影像下载方法 第一期视频当中又提到如何下载，接着我们需要打开工具栏的目录，找到我们需要保存到的文件路径，然后右击需要保存到的文件夹，选择新建地理数据库，这里选文件或个人都可以， 建好之后我们可以给数据库修改名称，在右击新建的地理数据库，选择新建要素类，等待窗口弹出，我们给该要素命名为校园边界，之后选择要素类型。 由于我们创建的是学校边界，因此可以选择限要素或者面要素。点击下一步，我们需要给要素设置一个坐标系， 这个可以根据自己的需求来设置，在这我就用最常用的一个，然后点击下一步，如果没有其他需求就一直下一步，直到创建完成即可。 此时我们可以看到左侧内容列表和右侧文件夹目录当中都有了刚刚创建好的要素。下一步打开编辑器，点击开始编辑，这里选择继续， 然后再次点击编辑器编辑窗口，创建要素。右侧弹出的窗口当中，我们点击校园边界，然后点击下方的面， 此时光标放置在遥感影像上，呈现十字，就可以开始绘制学校的边界了。我们可以放大影像，通过单机鼠标来绘制得仔细一点， 最后双击起始点便可以完成绘制。我们可以将填充颜色改为无，可以更清晰地看到边界。最后不要忘了点击编辑器，选择保存编辑，这样学校的边界就会制成功了。 接下来就是土地利用类型的绘制，土地利用类型还是需要新界面要素来进行绘制，操作步骤和之前一样， 但是我们要注意在字段这一页，我们需要在下方空格当中选择数据类行为文本，然后字段名改为 landuse， 之后点击完成就可以了。接着还是需要打开编辑器，进行土地利用面要素的配置，找到编辑窗口，创建要素 方法和上一步创建边界一样，这个时候就可以开始按照自己的分类进行绘制了。分的类型越多，内容越详细， 绘制起来的速度就越慢，所以绘制当中可以根据自己的需求进行。在这我大致分成了草地、水域、学校建筑草场、球类运动场、广场这六类。由于绘制时间较长，我们开启超级加速模式， 绘制完一个封闭的面状要素之后，我们右击左侧的土地利用要素文件，打开属性表，在 landoos 字段下输入草地。在之后的操作中也是一样，每绘制完一个，就在属性表新产生的那一行输入类型名称， 我们继续进入光速模式， 绘制完的属性表，如视频当中的一样，这个时候我们就可以点击编辑器，然后保存编辑，停止编辑。最后一步， 我们需要右击刚刚绘制好的土地利用史量文件，选择属性，打开符号系统，点击类别， 然后添加所有值，这样我们刚刚绘制好的所有要素就按照在属性表当中的分类区分好了。我们可以选个自己喜欢的色带，或者采用标准的土地利用类型的颜色， 之后的添加图例等内容等就可以按照自己的要求操作了。本期视频就到这里，谢谢大家的观看。
48小薯Gis
15:47
06:34

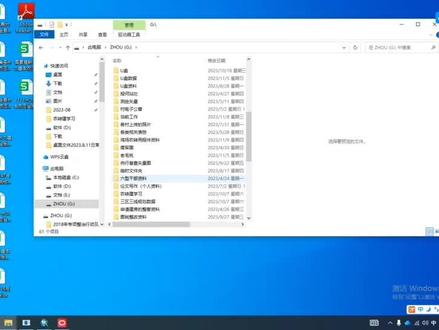

01:29查看AI文稿AI文稿集，此课堂如何利用三调符号库匹配到土地利用现状数据中？接下来看我的操作。首先解压三调符号库，复制解压出来的这三个字符样式表， 粘贴到 windows fans 文件夹字体样式目录下这个文件夹我的这个之前已经配置好的，你们在自己配置的时候粘贴进去就可以了。再复制下面这个 tdt 幺零五五二零幺九版到阿克吉斯安装目录下 这个文件，加里 styles 我的这个之前已经配置好的。把这四个文件粘贴好了以后，打开阿克急死的自定义下的样式管理器，打开样式， 点击下面将样式添加到列表中，找到刚才复制的符号库添加就行了，点击确定，这样删掉符号库就配置好了。如果大家有需要这个符号库的可以看评论区哦！ 下个视频将根据第三次全国国土调查技术规程进行配图，谢谢大家的观看，再见！
114GIS发烧
07:02查看AI文稿AI文稿今天录制一个土地利用制作的视频，首先我们要新建一个麦，然后保存一下， 其次我们要设置一下他的这个地图文档属性，设置他的意义就是我的数据都存在这个库里面，那么以后无论我去移动库或者是移动数据，那丢失的文件都能找到， 在这里面呢，我们新建一个这个数据库，给他重匿名，匿名成三只礼物。 然后添加的时候你要看他这个显示类型，他这个里面添加的只能是库，所以我们就只能选择库，如果是文件加或者其他，那就没办法添加成功。点击确定，然后保存一下，这时候我们去把数据给拖进来，我这里面用的是 是二零二零年某一个地区的替付文件， 这里点式。 好，我们添加一下。嗯，注意在添加的时候，如果你找不到他的这个数据，那就右键看一下他的属性，这时候发现他是在这个三十八代三十八，恩，然后我们再去看一下这个图层的 做标系就可以了。嗯，这时候你会发现他没有属性表，然后也没有这个对应，我们不知道 他每一个颜色对应的这个低类是什么，怎么办呢？就是先看一下他的符号系统，这时候按照为一指，他这时候显示说是否要创建这个熟悉面，我们选择是， 那么这个就像 shape 一样，他就出来一个属性表，我们点击确定，你会发现他这里面就有这个零十、二十，这些数字代表什么含义呢？打开他的属性表，可以把这一列删掉。 好，现在我们知道他这个对应的序号，那么他们是知道他们这个对应的序号所对应的这个代码是什么，我们就可以知道他这个 d 类是什么，怎么办呢？这时候我们新建一个自断， 弄成文本，弄一个低列就可以，然后这个文本程度可以改一下，改成三十度，点击确定。 先看一下他的这个最下面有一个这个表格，你会发现他这个就是他每一个带对应的代码都有不同的地类， 这个二五五是含水零的话是没有制好关掉，这时候怎么办呢？就是我们要进行一个操作，点击 连接，连接这个连接的自断是什么呢？这里面我选择 歪柳，就是这两个，我这个属性表里和我那个 excel 表格里面他们两个相同的自断是什么？那肯定是歪柳嘛，因为我是用这个歪柳枝去选择他对应的地肋， 那这个图层的表也就是我们的 excel 是哪个呢？就是我放在桌面上的，注意啊，这个技术里面他必须是叉 ls 才能很好的显示，选择这个 shit 添加， 然后这个我们就按照他原来的点击确定好，你会发现这时候这个 excel 表就和他链接上了，这个里面和这个 这个地类和这个名称是对应的。那这时候我们怎么办呢？首先自钻计算器，点击式 就是我可以在这个自断计算器就是我这个手心表的自断可以以什么样的方式计算？那这里面应该是 这个 d 类，这个值应该是等于这个名称的吗？他这下面有了等于名称，我们点击 决定， 这时候发现他就已经生成了，然后我们要做的就是把他这个链接给取消，移出连接， 移出所有链接好，这时我们发现他就已经可以了，这时候我编辑一下，当处于编辑模式的时候，他这个属性表里是可以进行 操作的，比如对他的这个自断名字或者是其他来修改，那这个二五五是含水， 这个零的话，我们可以把它给删掉，记住当他是那个高亮部分的时候，他才能选掉。比如你看我现在一选这个亮了吗？亮了之后你才能对他进行删减肤质之类的 操作，完成之后我们选这个编辑器里的保存编辑内容，然后停止编辑。好，这个就已经弄好了，下一步呢就是我们要对他进行显示， 就是我要知道他是什么样的地类，每一种地类他会对应不同的颜色，那就按照这个地类来添加所有制好，这时候你会发现他这个所有的都按照我的颜色来弄，我们给他来 调一下颜色，这个零的话是控制，那我们就给他选一个这个。嗯，这里面有一个技巧，就是我要同时把这些地类的颜色去掉它外面的黑色边框怎么办呢？右边所有颜色的属性， 如果这样的话，那就是颜色 应用一下吧，这样的话你看他就可以同时来选了，这个边框的话。
123质性分析
05:44

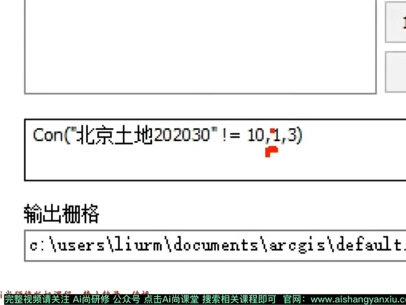

05:55查看AI文稿AI文稿就是你可以经过这个重分类啊，也可以得到这样一个结果。 呃，再次强调一下，就是说就像昨天晚上大家在讨论这个说裁剪，山格书记的裁剪，还有这个， 呃就是按眼膜提取。其实你不要去深究，我觉得深究这些他们的差异啊，其实我从我的感觉来讲，没有多少意义。 他们都是实现你按你的这个把你的边界范围内的三个数据啊提取出来的这么一种做法 啊，你只要是会一种啊，其实就可以了。就像我刚才说的这个一样，你通过这个调节分析提取啊，耕地和啊，按除分类提取耕地，其实 就是说实现的内容，实现这个结果的方式啊，有很多种。 就像大家这个呃，来北京一样，你坐火车坐汽车是吧，都 可以过来，那么你不要。呃，就是说到底他们到北京之间有什么样的太多的差异的话，其实没有太多的差异啊。 呃，看这个土地利用有些不是数字十而顺， 这个就是说土地利用，你用三个数据表示的时候，他只是用 y 六值，他只是一个。这个值表示的就是分类，并没有什么意义。你可以用十表示耕地，其实你也可以用一百，你用五表示耕地也可以。 你用一表示耕地，用三表示耕地，用十表示耕地，都是可以的，没有什么意义啊。他仅仅是说当然你因为在这个山歌数据里边，他就是歪柳枝，就是 数值，所以说你一定要边上有一个类似于对照的一个表。 二表示没意思，就是跟为了跟一进行区分啊，我这里边用十用二就是说在这里边啊，用十用二用，就是说我在这里边啊，我再强给大家强调一下，我在这个里边呢，把它不等于十的 用一来表示。那么其他的就是后边你可以就是在这斗后边，你可以用十 啊，你可以用三，你可以用一百，你可以用一千，反正是跟这个一进区分就可以了。这个 你比如说我填个三一样，我并不是说为什么要放二，没什么意义，就是为了跟一进行区分， 你只要把一跟一区分开就可以。 那么这些呢，都是各种预算符号啊，大家有时间可以自己去查一下啊。像这等于这是不等于，这是大于，这是大于等于，这是小于，小于等于等等。 咱们这个还再次强调啊，我咱们不是安徽祭祀工具的介绍，我不可能说把所有的工具都给大家介绍全，所有的符号都介绍全，咱们只是说大家我用到的 这个啊，给大家提一下啊， 不等于十多个。后面的数字含义是啥？这也没啥含义，不等于十的。后边这个仅仅是说我用一来表示，你这个也一用二没问题， 就是说你这个动物。后边仅仅是说我用一个值值来去表示不等于十的，我用一个值来表示，等于十的用一个值来表示。 好，这是这个提取这一块。 那么接下来咱们讲的是这个，因为这都是从网上下载的，如果说网上没有的话，那么你可能就要进行一个啊遥感解意方面的一些内容了。啊。遥感解意， 那么咱们在这里边新开一个界面， ai 上研究汇聚农林生态、水文水资源、大气科学、地性摇杆、人工智能等多领域学科，为各领域的专家学者提供一种多元化、专业化的辅助型资源。学习媒体提供云导师辅助专业一对一在线辅导 历届科研项目，移动端、 pc 端，随时随地轻松在线学习。记得收藏加关注哦！

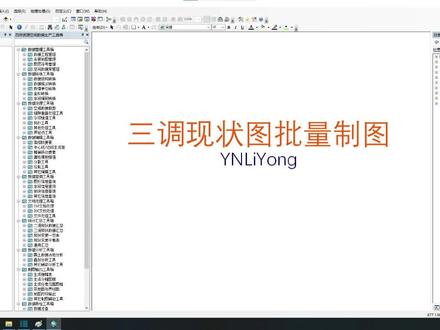

15:00查看AI文稿AI文稿大家好，下面我们来讲一下 批量制图的操作步骤，批量制图分标准和图，批量制图和任意范围图。 批量制图标准分幅图。批量制图分两种，一种是所有分幅统一使用一种图例，另一种是每个分幅使用不同的图例。 需要准备的数据有只图界限地内符号图框。对统一图例的，我们准备一个图例文件就可以了，而不同图例的需要每幅图生成一个图例文件。 关于图例制图界限地内符号的生存，请看相关的操作视频。好，下面我们先演示不同图例 的标准分布图。批量制图的操作步骤。好，下面我们加载数据图层， 这里面有加载的数据图层，包括地雷图邦制图的地类界限，制图的行政界限和地类符号加载， 我们调整一下图层的顺序。 好，我们给地图加上符号。 好，切换为布局师徒打开图框文件 设置一下布局， 设置页面纸张，这里页面纸张的配置，在这个地方进行配置打印机纸张， 如果页面直接匹配纸张的话，那么这个后两项的仓数是无效的。 加载，我们要放着图例的位置框， 这里有一个加了一个 独立框，现在我们选定独立框之后加载独立， 好加载图里，这样我们的一幅图就配置完成了，现在我们把这幅图另传出来。 f 四二七零幺二零幺二，保存 好，我们现在配置第二幅图 加载图框文件， 加载驼立 临床工程， 现在 所有的分辅我们就配置完了。嗯，把配置完的这个分辅我们把它导出为图片文件， 我们到最为图片 直行。 好，导出完成，我们来看一下导出的结果， 那么这里是导出的九幅图，我们看一下 第二幅，三幅，四幅，五幅， 好，批量导出我们就做完了，如果是需要批量打印，那么一样的打开这个打印的对话框，我们可以把这个 出图里面的所有的工程一次性选定进来， 然后直接点直行 就可以把所有的图打印出去了，这里我们就不做演示了。 好，接下来我们演示统一图例的标准，吩咐图批量制图的操作过程。首先一样是打开这个图框文件，这个我们随便打开一个就行了， 然后设置 页面布局， 设置纸张，设置图框的位置， 我们加载这个 图里的位置框，这里选定他加载图里。 好，这个时候我们就把这个基本的位置控制好了，现在我们把这个这个这幅图移掉，这幅图的图框移掉， 一定要把这个图框移掉，现在我们导出分布图， 我们一样找到头框，我们这里就扫选即可。然后 导出的位置我们先加一个位置，叫图片一好，现在开始执行。 好，现在就全部倒出来了，三幅图，我们看一下效果， yeah， love！ 第三幅 好，统一图例的标准分布图，我们就演示到这里，接下来我们演示任意范围图批量制图的操作步骤。 好，我们打开图框文件， 乡镇级头盔 布局适应图框， 然后我们加载这个布局的框架， 嗯，这里我们作为头利框， 这里我们作为区位图。 好，现在我们另传这个出图工程， 这里是幺零幺， 然后我们移除位置图，图例 头框， 再加载下一个， 换上布局摄影图框， 加载布局框架，这里是土利， 这里是趣味图。 好，但是我们如果要插入这个织尾针， 刚才忘了插自备针了， 这样我们再另传工程。
