好,大家好,我们今天来学习一个这个,呃,图表对比柱形图的一个做法,那么这种是一个美化图表的教程, 这是个比较简单的美化图标,他就是采用了一个大柱子套小柱子这么一个效果,我们有一个半透明的效果,还有一个怎么设置这个图表底色这个背景的这个效果, 让我们来看一下。那这个数据很简单,他就是一个计划和一个完成。额,还有一些区域,那我们做图的时候首先选中这整个区域啊,那么这个区域如果没有其他的区域干扰,那么你放在任何一个单元格里面啊,直接点 插入图表中心图也是可以的啊,我们直接插入中心图就会得到这么一个图啊,这个图呢,我们把它放大一点啊,可以看到啊,他是两个 柱子这样进行那个对比,那我们这样子把两个柱子合到一起了,这个怎么合起来的?这里用的一个关键的一个技术点,那么这个柱子设置系列格式啊,注意你要选中这个,你要看哪个柱子放在 放在另外一边啊,我们这个左边,我们设定里面那个柱子是绿色的这个啊,绿色的这个,绿色的这个,那我们这里对应的就是这个。 嗯,完成了红色的,那我们把这个蓝色的这个放到另外一个系列。好,我们这里 就有一个次坐标啊,把它放到次坐标,大家看啊,他放到次坐标就会形成这样一种叠加的效果,两个柱子就会合到一起,合到一起后只有这两个柱子冒头了多一点,因为这两个计划呢,刚好比这个多一点,那我们现在是要让这个计划额变成一个大一点的柱子,让他能够套上,他怎么 套进去的啊?大家注意啊,这个地方是通过调整这个间距啊,和这个系列重叠的来实现,那系列重叠我们不动,我们调整这个间距,你可以看你这个间距往右边调啊,他就会变小,这个计划额啊,就会放到这个完成额的里面去,完成额是这个红色的啊,对, 那我们把它变大了,往左边他是变大啊,往左边他是变大,往左边是变大,看到没有左边变大,他就会放到,你看,就跟这边差不多的效果啊,你可以这个大多少了,你可以自己选,那么选成这样的话,就显然失去了柱形图的这个表意啊,那我们把它 拖到一个合适的位置,那么这个柱形图之间的间距还是要存在的。好,那如果说你也可以调这个上面的风格,实际上在这里调整没有意义的啊,我们这里 你就不用去管他,主要是这个地方主要是第二个无间距,这个地方我们调一个差不多大小。好,那这个透明的效果是怎么出来的啊?他我们要让他能够看到里面的柱子啊,他是套在外面的,对不对?好,那我们这个时候设置他的填充式, 我们实际上还是在这个设置数据系列格式,也可以在这直接设置前程设啊。大家注意啊,我们选中这个柱子的时候呢, 这个上面会出现一个这个设计布局和格式的菜单,这个格式菜单里面,那么这里就会出现他是系列计划额啊,那我们这里有系列两个完成,也可以在这直接选中,那么你看这个里面的柱子是通过系列完成额来选中,那我们 选中这个计划额,这个计划额形状填充,这个地方如果改成无填充颜色,可以看到你就 只剩下里面的了。到我们这里要点一下其他填充色,那我们换成跟这个图差不多的颜色啊,我们用一个这个啊,这是一个什么颜色?叫草绿色吗? 啊,用一点淡点的颜色在外层啊,好,就用,还是就是用这个青色吧, 我们这里用一种啊,用这个颜色就用这个啊,这个颜色好,那么这个颜色要把它变成一个半透明的状态。是怎么调的?那么注意点一下这个设置形状格式,这个地方设置形状格式,什么叫形状啊?就是说我们所有的图形啊,这种 丙图、柱形图,条形图,他们本身这个本体里面内部的填充,他就是那个形状啊,来点开他, 那么这个地方有一个填充这个地方好,大家注意看啊,这就有一个透明度的设置啊,这个透明度就决定了他最后能不能看到他下面的东西,那么往右调,我们可以看到 你调到你适当你觉得合适的位置啊,大家看啊,那,那我们调到这个样子,他就成了一个很透明的,那我们调到最最右边,他就是全透明的,就什么都看不到了,所以我们还是要让他自己的颜色也能够显示一点,那我们一般来说, 你看调到百分之七十,我们看一下这边是调到了多少啊?可以看他的透明度调到多少,那么在这百分之四十一啊,我们可以这个东西呢,根据你自己的需求和你自己最终的这个效果来决定的,我们这里可以跟他调成一样的,我们看一下百分四十一啊,这个我这个也 颜色显得比较深,所以这个颜色百分之四十一的他也是比较深的,那么这种情况下我们可以把他适当的调大,让他变得淡一点啊,就这样子,那么这两个颜色要接近一点才能形成那一种靠的效果啊,这两个颜色基本是要保持 女子,那我们里面可以选一个,你看这两个基本上要选同一个色系啊,那我们可以看一下这边的颜色,我们把它调成这个 透明度,调整零的话,你可以看。哎,也是在一个色系里面啊,只不过他的选择的这个 透明度啊就要低一点,因为他本身选的颜色就比他浅一些啊,这个这个就看你自己的最终选择了啊, 你看我这个这两个啊,那么里面的柱子我们想让他也相应的宽一点,那我们再设置系列格式里面的柱。 在系列格式里面啊,你看现在调上面这个间距啊,已经没有用了啊,这个间距已经没有用了, 他本身也是调这个底下的间距,那么你把这里如果调宽的啊,外面的柱子,外面的套的柱子相对来说一般也要跟着宽一点,那么你再去调制作标的这个柱子就是这么一个效果啊, 好,那么再看一下这两个图标怎么挪到下面去啊?这两个图标怎么挪到下面去,那就是整体图形的布局怎么调整?那么这个大图要让下面这有空间的话,那么就是把这个图形选,把中间这一块图啊点一下,选中,呈现四边成这种选中的状态, 把下面这个地方有个这个鼠标,呈现这个上下箭头的时候,他是可以调整大小的,我们可以调到这样很窄,你看那这样也不明, 我们调到这样子,那么调成大概这个样子,那么底下就行有一个空白区,这个空白区我们再把这个图标元素,哎,也就是这个图例拖到下面去,注意这个时候是 纯选中状态下啊,然后鼠标成这个双十字的这种箭头,然后就可以拖动他拖到下面去啊,拖到下面去以后,那么他是上下排列的,那么我们显然要变成这种左右排列比较合适,那我们把它拖, 把这个图立呢?你看这个鼠标移到最右边缘的时候,有一个横向的这个调整镜头,就说明他可以左右调整,我们把它拉宽一点,那么拉宽了以后他就会变成一个横向的啊,变成一个横向的这个效果 好,那整个图的比例还是不太对,看到没有,那么这右边又留白了,那我们把这个图怎么调长?同样还是 注意还是选中间这个空白区啊。最后选择这个图令,如果你鼠标选有时候选不中,那我们可以在这个里面选这个中间这一块叫什么?这一块叫绘图区啊,这个绘图区就是指的这个图,这我们整个外面的大边框,大边框 哎叫做图表区,这整个叫做图表区,那么中间这一块叫做绘图区啊,我们可以给他给一个颜色,我们来, 嗯,让大家更清晰一点啊,那么你看这一块就叫绘图区,这个绘图区包括了这个后四周的轴啊,那么这个绘图区我们要让他充满这个图片区,我们把它 往右拉一点,打快一点,哎,他就形成这么一个后头去啊,那么这个坐标轴呢?最终我们是不需要两边的,我们只需要一边,那我们选中其中一个坐标轴,我们把它删除好,那么这个图的作形图里面,我们以 也是不需要中间的这个线的,这个线我们也是点中他,那这就出现全部选中的情况一样,把它删除变成这样,那么这个中间的颜色啊,待会我们来说。 好,我们默认情况下,那么这个白底的颜色哈,这个白底的颜色,这个颜色怎么调?那么这个一样,这个也是属于一个填充色啊,它是一个背景色,背景色我们都叫填充色,那么一样在这选 点填充,我们这里可以点纯色填充,你看他默认填的这个绿色,这个绿色显然不对啊,我们这里 你如果是点纯色啊,你可以自己选择颜色,也可以是一种渐变色,那么这里我们像这个地方就是选择一个图片填充,这个图片是其他地方预备好的啊,如果你没有这里预备好的颜色,那我们可以去百度找一张 我们背景色图片,嗯,我们就找这张吧,那么这个是可以直接复制图片的啊,直接复制图片,然后注意 到这个地方,选中这个图表区,那么这个格式里面注意啊,这格式里面图表区选中他的时候 ctrl 加微,哎,你这样粘贴还是不对啊,这样粘贴由于他的尺寸的问题,让我们选择他,然后设置图表区域格式, 那图片或文理填充,这里有一个剪贴板,我们点一下,你看 就是你刚才复制到剪贴板里面那张图片,他就会,哎,你不需要单独另存你,但是你另存为一个图片文件,再用去文件去选也是可以,但是我们平时操作比较方便,或者有有多张图片要经常换来 换去啊,每天的九点半到十点左右啊,这个直播我如有时候不人没有空直播,我会放前面的直播录像啊,欢迎大家关注你看,那么这个背景色的就是这样换的,这个换了以后大家看啊,他还是有一点问题啊,你看 有时候这个图片如果说大小不对啊,比如说我们,哎, 我们截一个图啊,有时候你你说只有一张小图,只有一张小图,我们现在放进去,我们来填充 剪切板啊,他默认情况他是会给你拉伸掉的啊,是给你拉起来,你也可以平步为纹理啊,平步为纹理呢,他就是相当于一片一片的像瓷砖一样给你贴过去啊,那么如果你不用这样,他就是整体的拉伸啊,所以这个效果自己体会一下。嗯,然后 这个地方呢,还有个图案填充,这个图案填充就是系统自带的一些图案效果啊,但是一般情况下我们要做的彻底的美化,一般就是用图片填充,因为你可以选择一个你最新一级的,或者你平时收集的比较你们公司的 logo 啊等等,都可以放在上面啊,你可以自己做一张这个背景色放在上面都可以啊, 然后你看这个时候有一个问题,这个图绘图区啊,哎,你刚才填出那个颜色,但是他就不能显示出这个背景色,这为什么?因为这个绘图区他是单独控制的,你如果填充了背景色,那么他是不会被这个背景色覆盖掉的,那么这个时候你要把这个图表区的,也就是这个 绘图区的啊,这个绘图区也就是我们中间这个绘图区,把它设为一个无填充啊,这个时候他才能跟他的背景融为一体,大家看啊,那么这个背景是我们换一个吧,这个并不是很好 好看啊,那注意也要熟练的使用百度啊,那么百度这个图片搜索就直接在这里注意,这个地方你是可以选,哎,不是啊,不在这啊,这个图片搜索啊,你可以选颜色的啊,比如说我想选一个这个深色主题的,深色主题的你就是带黑色的,那么这就是都是黑色的,你看到没 啊?不是说你一定是漫无目的的去筛选,那么这个地方你要选这个红色主题的,那么这就是红色的,你要注意啊,在这个图片搜索点,这个图片搜索里面有一个,还有尺寸,你可以选 啊,尺寸大的那么一个,大尺寸小尺寸都可以筛选,我们这里可以给他来一个黑色系的啊,就用这个黑白的,黑白系的,那我们用一种找一个质感一点的图,我们这里用背景两个字啊 看,那你重新搜索的时候,这个又会重新设置啊,你要重新再设置一下点黑白。好,你看这张图是不是就是我以前找到的,就是我们以前这个里面用的那张图,那么也是百度搜索到的,看到没有?就是那张图差不多,我们可以换成另外一个, 再换另外一个。那比如说我们用这个啊,这个,嗯,复制图片放到这里面来,点这个地方填充也可以的,右键点他的背景色也是可以的,那么点这点到这个格式里面的这个填充点出来是最快的啊,那么是这里点点来。 好啊,你看这个图在这配进去不太好啊,他跟这个图有点不搭。好,我们再换一张, 这个涂了,有时候你要试很多次才能找到一个跟你搭的啊,这个也是一个,这个审美这个东西啊, 是靠锻炼的,我这本身个人审美也不行啊,我们把这个质感的这个放进去吧。 好,这个还行啊,我就把这个放进去啊,我觉得还是这一张选的好一点,这个是以前蒙字选的一张一个女孩子选的,就是还是要好一点啊,那么这个字体啊,这个地方的字体是可以调的。那我们你觉得宋迪不好看,那我们这里可以换一个这个, 等一下字体,哎,我们可以换成这个黑体的,我们一般我现在就喜欢用微软雅黑,那么这个可以按这个地方,比如我们把它加粗,再调成微软雅黑。 好,这两个一样的调法啊,这里所有的这个字体大小,那么最后选中它都是在这个字体框这里调整,那么这个是微软这个系统的一个默认规则啊,那比如这个底 计划,额,你看比上面这个还小的,我们看一下,我们把这个两个字想把它变大点,好,这个时候继续把它拖长,它还是可以把它显示出来好来看, 那么这个里面如果你要显示标签的话,一样,那我们选中,一般来说我们只会显示这个叫什么,显示这个实际完成额的标签,完成额里面点中他,然后在布局里面 数据标签好,我们这里减数据标签外,那么他就会显示到这个外面去啊,你看这个代表的是完成额的这个金额, 这个的颜色字体啊,一样也是在这设置的啊,大家注意全部在这加粗,那么给他我们可以给他换一个颜色,我们这里可以用一个蓝色来标识啊,那这个涂了最终还 是不太协调,你看这个边上啊,是不是有点太靠边呢?整个图我们是不是要靠右挪一点,那我们就是选中这个绘图区,出现这个双十字箭头的时候,那我们整体来拖动这个绘图区,你看 我们是可以调整这个绘图区在整个图表区中的位置的啊,然后整个图整个图表区的调整大小,那么一样,也是整个图表区选中的时候拖动这个大小,那么这也是一个来回反复调整的过程,那么我们来 这样去调,那么让他大概去做,那么整体呢?最后达到一个比较协调的效果,那么整个图表器的外围的边框也是可以设置这个轮廓,那么这个形状轮廓外围,那你说你想给他一个这个, 这是白色的边框,那么这是黑色的边框,我们这里给他一个跟这个里面的绿色的边框差不多的,嗯, 好,给个这个橙色的这样的一个边框吧。啊,最终就是这么一个效果啊,这个图形比较简单啊,主要是你要了解到这个里面每个元素的美化是怎么来的。那么这在你真正用的时候啊, 我们刚才这个填充啊,不仅仅可以用在这个图形里面,也可以用在这个柱子里面啊,这个柱子也是可以填充这个,呃,就是图片颜色的,那我们可以示范一下,比如说我们这里, 嗯,选一种。好,我们想把柱子填充成这个,你看我们可以复制这个图片,然后我们把这个柱子,我们可以这个柱子填充呢,可以,你看注意啊,柱子填充比较简单,我们选中某一个柱子,那么这就选 选中了这一个系列,这一个系列以后看,我们直接看这加微刚才的这个,哎,这个图呢就会填进去,你看这个图填进去的比例,他是不太合适的,所以这个时候你要注意一下,你选中这个图的时候,那比如说我们这个柱子, 那我们就选一个这样的跟那个柱子差不多的一个长宽比的这样一个图形过来,那么这样来填充,哎,他你看我们这里只是选中了这一个柱子,就只会填这一个柱子,我们选中这一个,当这个地方全部选中这个系列的时候,我们这就所有的柱子可以选中去,选中去啊, 那么这个地方的填充,他是这个图片填充,这个图片填充也是可以设透明度的,对啊,跟他是一样的效果,可以看到啊啊,这个我这个搭配不太好啊,我这里就是示范一下,那么就告诉你们柱子 也是可以用图片进行填充,也就是也就可以填充。我们上一称前两节讲过这个圆形的柱子欠套这个水波纹的,那么也是这个同样的类型啊,他操作就更复杂一些,我们这个比较入门一点,但是这个各个元素你要搞清楚做什么的。 好,那有了这个基础了,听一些高级的课程你才听得懂啊,很多东西要从基础学起,那么今天课程就讲到这里,谢谢大家关注,谢谢,我们每天也在西瓜视频下有直播,希望大家能够持续的学习。
粉丝61.5万获赞65.1万

老师如何制作这种计划与实际完成的重叠的作品图?这是今天一个网友请教老师的一个问题,今天给大家出教程,大家注意看哦,如果你有计划与实际完成 数据分析的需求,这个课程大家一定要看完,我们直接上岸教程,选择我们要的数据区域,按 o 特加 h e 快速 调出图表。调出图表的第一步我们就是把它基础的样式设置下,图表标题呢删除把,徒弟呢,我们把它字体加大,然后加粗,变得显木一些。 接下来最关键的一步,大家注意看,最关键的一步就是我们如何把这两个数据重叠在一起,这是我们的一个核心需求,我们选中我们的完成 这个数据组,点击这个主坐标,看到没有,把它改为次坐标,这个时候 立马就重叠在一起了,然后我们再把它的宽度调整一下,缝起电器宽度和窄一点点,然后把后面的蓝色的把它调更加宽一点,再看看是不是更显眼了。接下来我们可以把这个数据 添加数据标签,点击添加数据标签,这次完成数据标签就出来了,这个时候我们其实把这里改成完成率会更加的完美, 那我们怎么办呢?大家注意看我们选中这个数据标签,在这里我们选择这个数据标签,选项里面选择这个值,把它 高选,不要把这个第一个单元格中的值高,选上我们自定义他的数据标签位置,我们选择完成率这一页数据,点击确认, 这个时候大家看他就是我们的百分比完成率的数据展示在这了,这个时候我们可以把这个字体呢进行一个颜色的设置,比如说 填充,我们给他填充一个颜色好了,我们的图表呢就做好了,这就是我们计划于实地完成的分析图表,并且是重叠的数学图, 我们来刷新一下数据看到的变化,大家学会了吗?如果这节课对大家有用,记得点赞分享呦!关注我,办公更轻松!


用条形图制作计划进度图。第一步,选中数据区域,插入堆积条形图。 第二步,设置横坐标轴的最小值、最大值、主要刻度值,最小值为项目的开始日期,最大值为项目的最后日期。 第三步,选中纵坐标轴,逆序排列。 第四步,选中进度天数,数据区域,添加到图表系列。 第五步,选中开始日期数据系列,修改填充颜色。 第六部,美化图表。

用一盘数轻松判断业绩是否达标,并制作对比图,一目了然做回报。这是某公司的一个产品在各大区销售业绩的完成情况表现。在呢,我们不仅希望能够在完成状态这一列中自 自动识别是已完成呢还是未完成,还要根据这个表格制作一个完成状况的对比柱状图,用于年终总结汇报放在 ppt 中呈现。就像这样, 首先呢,我们要在这个单元格中输入等于 if 左括号,我们用易复函数来判断业绩的完成情况。易复函数呢,有三个参数,简单说啊,第一个参数表示判断条件,这里呢,我们就输入左括号 d 五加 c 五,右括号大于等于 b 五逗号。第二个参数呢, 就表示如果前面公式的结果如果是真的大于等于 b 五,所返回的内容,我们就输双引号,已完成逗号。第三个参数就是如果第一个参数公式中的结果并不是大于等于 b 五的话,所返回的内容我们就输入双引号未完成 诱惑号回车,哼哼,你看,结果出现了,在向下填充完成了,这就是一个典型的应付函数的应用场景, nice! 接下来就是做图了,既然要做一个计划和实际完成状况的对比图,我们需要把表格稍微做一个小小的变动,在每一个区间中间插入 两个空行,然后呢,把每个区域上半年和下半年的数据向下移动一行,就像这样,接下来就简单了, 我们选中表格,单机插入堆积型助行图,你看,大概的样子已经出现了,我们选中原计划这一类的住址,单击右键,选择数据系列格式,把分类间距改为百分。 接下来呢,选中网格线,右键删除。接着我们可以自己来调整一下柱状图的颜色,我把原计划改为深紫色, 然后呢,选中上半年这段,改为深蓝色,选中下半年这段,在这,哎,改为深绿色,看见了吗?好了,最最后着歌的习惯是把图例拖到柱形图的上方,把图表的标题再修改一下, 完成了。好,好了,如果你觉得我长得还不错的话,记得点下小心心。如果你想持续学习,记得点击关注。如果你是真的想要系统学习 sl, 记得给我私 私信留言呢。哎哎,等一下在做汇报总结的时候,我们会把这个柱形图直接复制再塞到 ppt 中,就像这样。然后我们可以在 ppt 中选中柱形图,单击动画,添加动画,选择进入效果为擦除, 看到了吗?然后在旁边的效果选项按钮中,我们单击按系列,这样我们在做汇报的时候就可以让助行图一段一段出来了。记得点赞加关注哦!

我们来讲解一下数据透视图的使用方法。现在已经根据销售记录表创建出了数据透视表,统计四月至七月的商品销售情况。为了让数据更加直观,推荐使用可在数据透视表的基础上创建出图形的数据透视图功能。点击数据透视表, 选择数据透视表分析工具栏中的数据透视图,在插入图表中选择要创建的图形。这里我们可以创建一个柱状图,再创建一个折线图。 在数据透视图的左下角可以筛选时间,右侧可以筛选商品。 在座山 筛选时,数据透视图和数据透视表是联动的。 当鼠标选中图形后,在右上方出现两个快捷按钮,加号按钮可以调整图表元素,例如可以添加图表标题,数据标签, 笔型按钮可以修改图形样式和颜色, 这就是数据透视图的基本用法。觉得不错就点个关注吧!

工程计划与实际完成进度分析图表,你知道怎么做吗?今天一个网友跟老师请教了这么一个问题,关于工程计划进度的分析图,正常情况下工程计划我们做的是红道图,今天要做一个 分析计划与实际完成的一个图表,我们用甘蔗图来做,大家看他怎么来实现。 首先呢,我们这里呢有一个最大值,最小值,最大值和最小值其实就是我们的日期当中的所有日期当中的一个最大日期和最小日期。大家注意一下,这是一个常规的一个格数字格式,就是这样子的, 这点我们有把计划时间同样设置为常规,则是直接开, 时间也设为常规格式。现在我们开始制作图表,大家注意看,我们制作图表,只要这几种数据选中,计划开始时间和计划开始计划运词颠数,实际开始时间和实际运词颠数。 比如说这几个数据要插入图表,插入什么图表来,插入条形对接图,然后之后我们把它拿大,图片图,我们看不出什么东西来,对不对?这个时候我们接下来一步是要进行 数据地图形的变化,变化呢?怎么改呢?这有四个数据系列啊,四个系列数据,我们要把计划和实际完成的数据呢, 四坐标给他分开一下,直接完成。我们勾选四坐标壁画呢,完成呢,用主坐标插入,这样读表的数据就有差异化了。 接下来一步我们注意看我们要把什么呢?把这个特别足再录下。 这次作弊足这里大家注意看这个最大值和最小值就有他的作用了啊,这次作弊足最大值,最小值我们就 改成这里的最大是最小时,最小时是四四三二零三二零,最大的是四四三九四,同样我们次坐标同步四四三二零四四 三九四五。那么之后呢?大家注意看,我们把这个四坐标,这个坐标点数出来, 也是这个四坐标,但是四坐标和左坐标都显示出来了,但是这个数据呢,是一个道序的,从大到小,对不对?工程一到工程师, 我们要把工程一调到上面来,这边一样的工程一调到上面来,把工程直调到上面去,怎么做呢?选中这个作别族,选中之后选中作业组,这里一个 这个勾选一下,日序就倒去这边一样的倒去,就让他从小到大一个排列。接下来我们开始进行这个图表的设置,怎么设置啊?大家去看,选中 好下来点选中一列数据天数,直接天数对不对?直接天数,我们选择系列并设置,把他的一个系列的一个重叠做一个调整,让他 和上面其他的数据不在一个轨道上面,挂入一个红蝶交叉的一个效果,把它宽度调大一点,然后选择另外一个数据,直接填数,计划填数,还有直接日期,这个时候大家注意看啊,日期我们可以不要了, 怎么办呢?把它填充无填充,还有还有一个值计划天数,我们也选择它啊,也选择它同样填充给它无填充。那注意看这个时候我们的实际和 计划的这个工程进度的用值补表啊,基本上就出来了,我们给他颜色调一下,这个是蓝色, 这个黄色,给他调一个其他颜色,然后呢他在上面盖住下面,这个时候我们可以把这个颜色呢透明度调一调。好了,这个时候 大家如果为了好看直观点,我们可以把这个字体大小调一下,还有我们可以做什么呢?可以把这个时候我们可以把这个数据啊, 把这个直接格式给他调回来,点入这里,把这个时间格式调为等日期之间,看没有下面一样的计划,实际时间我们也调成 日期,这样大家看看是不是更直观了啊?这个蓝色的代表是计划的一个时间,黑色的呢代表是实际运势时间,这样一个工程计划与实际 的一个玉石之间的一个分析图表。来就给大家说好了,如果大家觉得有用,记得点赞分享呦。

excel 表格数据分析图中如何让柱形图与折线图相结合?工作生活中需要使用折线图与柱形图相结合进行数据对比。教你一招方法,先插入柱形图,点击上方插入点击柱形图插入 点击设计点击更改图标类型,点击下方组合将需要以折线图显示的数据进行折线图修改,你学会了吗?喜欢就点个关注吧!

哈喽,大家好,今天给大家分享一个双层图表,那类似这样的一个,上方是柱状图,下方是折线图的图表,到底是如何制作的呢?那首先我们这里分析的是一个上半年平均日销以及一个月总销量的情况, 那我们就只有三组数据,直接选择全部数据,插入选项卡下方到所有图表当中,我们选择组合图, 计划日销和实际日销,设置为错状柱形图月销,我们选择带数据标记的折线图,并且勾选次做标准,然后就得到了这样的一个图表, 然后呢我们对图表进行相应的优化,首先把网格线给删除掉,然后选择左侧的重坐标轴,设置坐标轴格式, 它最小值修改为负一百,最大值,这里呢我们设置修改为一百 好,完成了之后,同样的右边的众多标准,我们设置他的最小值为零,然后最大值为五千。 好,完成了之后,我们就看到我们的一个错让柱形图在上方,然后呢折线图在我们的图表下方,然后我们选择计划这一个日销,把它的一个颜色修改为红色, 然后选择下方的折线图,首先在右侧这里把它勾选平滑线,然后我们再到标记当中,选择内置标记, 把它的大小增大,大到足够我们能够把它的一个数据标签放进去。 好调整好之后呢,我们在图表的右上角加号,添加数据标签,并且把它放在居中的位置,选择数据标签,把它的字体颜色盖成白色,并且加粗。 好的完成了之后呢,那我们接下来要把粗壮柱形图两个的一个数据标记添加在我们粗壮柱形图的上方,直接在右上角加号,勾选数据标签即可。 然后我们再选择到横坐标轴,设置坐标轴格式,把它的一个线条颜色做一个相应的修改,直接选择横坐标轴,右键设置坐标轴格式, 在我们的填充与线条当中选择线条实线,把它修改为绿色即可。好,最后我们再把图标的标题作为相应的修改,我们就根据原始数据的一个内容做相应的修改就可以了。 文字内容相应的修改好了之后呢,我们可以做对字体做相应的调整,以及字体的颜色加粗,增大字号等等这一些做相应的调整,然后 让我们的一个图表更加的美观,我们可以对图表选择给他添加上一个好看的形状轮廓, 在格式选项卡下方选择形状轮廓,选择一个绿色的形状轮廓。好的,那咱们这样的一张图表就已经制作完成了,那我们今天的分享就到这里啦。

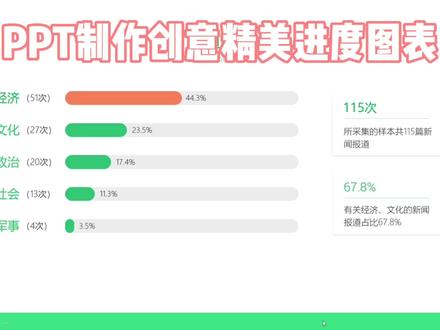

这样有创意的精美进度图表,用 ppt 两分钟就可以做出来。下面是教程 页面,插入一个图表,选择条形图。第一个数据栏里面把系列三删除,系列一改为相同的数值,比如总任务事实系列二就是完成的进度。 接下来添加一个圆角,举行端点调整为圆形,旋转九十度,并拖长至表格中蓝色条形一样,长度填充为灰色,无轮廓, 按 ctrl 加 c, 选中表格中的蓝色条形,按 ctrl 加 v, 蓝色条形就换成灰色圆角条形了。 同样的方法,复制一个辅助圆角举行,填充为黄色,长度与图表中的第一个黄色条形一致,复制替换第一个条形。 注意,需要点击两次才能单独选中要填充的图表条形。同样的方法,先设置辅助圆角举行的颜色和长度,再复制替换图表中剩下的条形, 完成后把辅助的圆角举行删除即可。选中表格条形,右键选择设置数据系列格式,系列重叠设置为百分之一百,可以设置间隙宽度参数,调整条形宽度。 最后选择图表右上角加号,把里面的勾勾取消,添加上文字内容就完成了。

各位同学,今天我们来学习一下组合图技术。复兴图与折线图明哥这里有一份零售统计数据,包括零售区域 q 一的销售情况, q 二销售情况,销售情况包括目标值、销售额,实际的完成率。明哥希望用折线图与复兴图的组合图,体现出零售各个区域 q 一的目标销售以及完成情况。首先 我们看图表效果,这是明哥刚刚拉的一份组合图表,包括了目标值、实际销售值以及完成率。 我们如何制作类似的组合图表?关注明哥,每日分享企业真实案例,带你学习最实用的 excel 知识。我们可以选中数据区,比如零售区域目标值、销售值、完成率。点击上方插入彩点推荐的图表, 所有图表组合图这里边注意,右下角会给你列出目标值,销售值显示注性图,同样的完成率显示折现图,注意后方有勾选框。次图标中我们需要把完成勾选为次图标中, 完成是百分比,实际的目标与销售呢,都是百万金额,两个数值呢是在不同的维度,所以要把它区分为五做标准,四做标准,点击确定。 系统根据已选的数据以及已选的图形组合形式,拉了一个默认的组合图,我们可以对 系统给出的组合图进行美化加工,比如标题区,标题区明哥就不用再去更改,大家可以参考以前的视频调整标题区,因为这里边我们的金额实际金额最大值,最大值呢? 比如改为二百万, 最高值一百一十一百一十三,百分之一百一十三。 ok, 这里边呢,最大值一百二,可以不用调整,接下来呢我们可以对 手指以及完成率进行数据标签的添加,添加数据标签,同样的完成情况,添加数据标签, 目标指,数据标签,我们进行调整, 实际完成加粗改变字体,改变颜色, 改变字体以及加粗改变颜色。这里边呢我们用一个, 因为背景色呢是整个白色的,这里边呢完成绿呢,选完成色背景以后呢,选完成色字体以后呢,不是特别清洗,你能给他加一个字体,加个背景色,同样的这个成色呢,很不清洗,我们加一个其他颜色,把它自己 我们可以看到下方呢,把整个数据标签呢位置调整一下,比如我可以把它放在数据标签内,如果选中轴内侧呢,会有这种效果,在最下方数据标签 y 呢,在这个位置居中呢,在整个附近图的中间选择数据标签内,同样的 实际完成情况呢,选择这边 水线图呢,我们可以把它选为靠上, 这样呢整个数据标签已经添加完,大家看整个数据塑形图呢,塑形条宽窄,我们可以进行一次调整,比如我们选中目标值 设置格式,这里边有分类间距,现在是二百二百一十九,我们比如把它调整为一百五,大家看看效果,他的分类间距百分比越小,柱形条呢,他的宽度越宽,比如调整为一百,记得重叠。这边看一下, 现在是负二十七,如果我们把它改成负五十,看到没有,目标与实际两个中心条中间的距离会拉大,那我们给他改小一点,比如改成负十,他俩就紧凑一些,改成负五,有意 大家看一下明哥之前做的折线图,当中呢,添加了一个小标签,我们选中折线图,右键呢,对数据,标签呢进行对折线图呢进行一个美化,比如我们这边找到完成的折线图,把他的背景色改一下,比如我们改为与字体的颜色相同, 把粗细改一下线条的粗细,同时把标记这边调整一下,根据标记选项可以加一个标记,比如圆形的小标记,那标记的颜色呢?同样的是与线条的颜色相同,大家注意看一下这个 图呢,标记已经添加完,复制标签可以更改,同时呢,整个塑形图的标签已经添加完毕,大家注意看下面图例区,图例区显示, q 一销售目标 q 一销售销售 q 一销售完成,我们可以把它进行一下调整,这边呢,我们选择 数据,大家看到左侧呢有 q 一销售目标,销售完成,我们点击目标编辑,这里面会有系列名称,我们可以直接改为目标。第二个呢,可以直接改为销售。 大家看现在呢,整个图例呢已经更改了,我们可以把图例换一个位置,比如 同时呢,我们再拉动这个图里, 注意图表区,图例这边呢,显示图例单薄,与图表重叠,他会把图表空间起家 勾选取消掉。以后呢,图表区又增大了, ok, 话筒点组合图,组合图同样是在插入菜单图表过程区推荐的图表,所有图标选择组合图一,具体的组合图的过程图表不同而有不同的适用场景,比如我们用塑形图与折线图可以对多指标数据分类对比进行一个展示分析, 多指标分类或者是分周期对比与占比分析等,常用各种组合图来体现。组合图呢,基本对数据分类项没有过多的要求。数据周期呢,比较单一,同样的组合图也是依据具体的组合图构成,而不同是否包括做标轴,是否包括网, ok 做到。

哈喽,大家好,我是慕言幺幺,今天有小伙伴问我,我已经做好了数据,但是又想添加一列数据进去,怎么添加柱形图或者是折线图呢?其实这个操作非常的简单, 大家跟着我的操作一起来看看吧。好了,大家跟着我看一下,现在这个数据呢,我们已经做好了,我们就是第一步插入图, 我们插入的呢是要组合图,大家可以看一下这个页面,上面是图形,现在就是我们一块插入的图形,下面呢给了我们一些选择,创建组合图表的一些选择项,我们点击插入,插入之后大家可以看一下现在的一个状态呢,就是我们单一的一些数据, 一号二号的数据,对吧?那没有问题,那现在呢我们要做的是在这给他插入一列插入 之后呢,我们看一下怎么去更改这个数据。 好,现在是这个数据呢,我们已经插入完了,但是大家可以看一下我们表上并没有任何变化,对不对?那怎么办呢?我们点击右键找到选择数据, 在这个位置把我们的数据重新选择上去,点击确定,大家这个时间可以看一下我们这个表其实已经变了,变成什么了呢?就是一号二号是住三号和平均量是折线图,那这个肯定不对,我们要把三号改成柱形图,那怎么改呢?同样点击右键 找到更改图表类型,大家现在看一下是不是我们刚刚看到的页面呢?这个地方三号他是折线图,我们把这选择一下改成柱形图,然后再点击插入,现在看一下是不是一二三好,都是成了柱形图, 平均量依旧是摄像头。好了,今天就到这里了,明天不见不散。视频里的平均量未够修改,但是大家自己做表的时候一定要修改哦,你学会了吗?

哈喽,大家好,今天给大家分享的是一个实际与计划增减情况分析图,那这一个图表呢?它展示了实际情况与计划之间的一个差距值是怎么样的, 是增长还是减少都显示的很清楚,让我们一起打开练习素材,一起制作一下吧。我们拿到的原始数据只有实际和计划两个数据,那我们要增加一个辅助链叫增减量, 那在这里呢,我们要用实际的一个数值减去计划的数值,就得到了增减量。我们选择增减量这一列数据,增加一个自定义格式, 让他的一个正数值能够显示加号,这里我们输入自定义格式为加零点零分号, 负零点零分号和零确定之后,这样怎么就得到了正负显示的增减量。然后我们选择校区,实际计划这三组数据,选择插入图表里面的插入一个柱形图, 插入图表之后,我们对图表进行相应的调整,调整大小以及把标题修改为相应的标题,选择将图表标题放置在居中覆盖的位置,这样子的图表就会比较靠近我们的绘图区, 然后把标题修改为实际与计划增减量情况分析图。完成了之后,我们再选择到下方的图例,把图例放置在我们的图表上方顶部,然后把它的位置 拖动到左上角的位置好,接下来我们再选择其中一条柱子,然后点击鼠标右键设置数据系列格式,在这里系列重叠,把它改为百分之零, 这样子的两条柱子就贴合在一起了。然后我们选择计划柱形图,添加一个误差线 更多选项,这里选择正偏差,然后末端样式为无线端, 误差量为自定义正误差值。直接选择到我们的增减量,点击确定,我们就得到了这个误差线,然后我们再到填充颜色这里,把它的开始箭头类型修改一下和结尾 箭头类型也修改一下,这样我们就得到了一个双向的箭头了。接着我们选择实际的柱形图, 在右上方加号,这里给他添加一个数据标签,放置在数据标签外,接着选中数据标签,把他的值修改为单元格中的值,选择我们的增减量,点击确定,然后取消勾选原来的值, 这样就得到了增减量的一个数字显示。最后呢,我们再选择到图标,然后再 选项卡上方,找到图表,设计选择数据,把实际和计划这两个系列再重新添加到我们的图表当中 中,选择添加,然后系列名称我们写系列三,系列值选择实际列,点击确定,然后我们再把计划类的值再添加上来,系列名称我们写为系列四, 系列值的话就选择计划列的数值,完成了之后,我们再对他的水平轴进行修改,修改我们的校区,检查一下我们的系列三是否水平轴也正确的。好正确的之后我们直接点击确定, 然后来到图表当中,选中图表,更改图表类型,把系列三和系列四修改为带有数据标签的折线图。 好,完成了之后,我们选择到折线图这一边, 选择其中一个折线图,然后再填充颜色这里线条选择无线条。然后我们来到插入选项卡下方,找到形状,插入一个直线, 并且把直线的颜色修改为黑色。好,然后我们选择直线复制, 接着再选择折线图当中的标记,然后 ctrl v 直接粘贴过来,这时候看到这条线稍微有点长了,我们可以把线条调整一下,调短一点,然后再重新复制粘贴过去。 好,同样的方法。另外一条折线图也是同样的操作,把它的线条改为无线条,然后选择线条复制,之后选择我们的标记,然后直接按 ctrl 加 v 粘贴横线过来,这样我们就得到了一个误差的上下水平线,然后我们可以把图例的系列三和系列四隐藏起来把,然后我们再给整一张图表,添加一个轮廓,让图表看起来更加的美观。 最后呢,我们再对图表做相应的优化,把它的字体颜色改成黑色,更加的清晰。然后我们选择到图表标题,给他增加一个颜色填充,跟主题一致,然后把字体 颜色改为白色,并且加粗呢,我们把多余的直线给删除掉,避免影响我们的整个界面的美观,然后把形状格式设置也给删除掉。 之后我们就得到了这一张好看的实际计划增减情况的分析图,当我们修改实际值的时候,图表也会相应的变化。好的,今天的分享就到这里啦,我们下期再见,拜拜!

大家好,我是喜欢做数据粉丝的小林老师,今天给大家分享一款柱形图的制作小技巧,就是这样的一款柱形图,它能够非常清晰的看到与我们目标纸的一个对比情况,并且对于超出的部分进行了一个颜色标记,非常适合应用于需要设定目标纸,并且看到我们实际达成的情况这样一个对比。 那么这样的一款图要怎么制作呢?下面跟着小廖老师一步一步来进行吧。首先还是我们一个数据员的准备,我们依然用的之前的一些数据啊,这里是我们一到十二月份大家的一个销售的情况,那么我们首先可能要设定一个目标,比如说一个目标值, 或者说是预算值都是可以的,一般这种目标只能可能都是固定的,比如说给了一个五百吧,根据我们的数据的量级啊,然后那么怎么实现像这样的一个图标的做法呢? 这个图标复制的这里来吧,我们可以这样看一下,我们可以看到他对于超出的部分有一个颜色标记,然后有一个目标指那个线,那么目标指这条线其实我们这里已经做好了。那么对于超出的部分要怎么来做 颜色标记,其实是要分为两个部分的,我们要做两个补助力,一个是补助一,这个我要写公式的,第一个就是说告诉他衣服,假如说你的销售量是实际销售量是大于我们的目标值的, 那么我们让他大于等于表,可能很多时候有没有等于的情况,大于等于目标值,那么我们就让他显示目标值,否则的话,比如说小的,如果小,实际销售小的话,那我们就让他实实实际销售量 看一下,是这样的,然后把公式拖一下就可以了,双击,这是我们第一个辅助列,然后第二个辅助列,辅助二呢, 怎么写也是要写一个公式,然后呢是衣服,衣服假如说我们的实际销售量大于我们的成,大于等于我们的目标值, 我们让他也就说超出的部分,我们让他去显示,把这个差异显示出来,也就是这个值,然后如果没有超出的部分,我们让他显示 ma 是这样一个概念。然后我们现在可以观察一下这个辅助一和二是一个什么样的关系。小伙伴可能会发现其实他们俩的合计就是等于我们的实际销量, 这就是前就他的实际销量,这就是所以说相当于辅助呢,辅助一呢是下面的这个部分, 然后辅助二呢就是超出的部分,正因为我们有两个系列,所以才能实现我们这样颜色一个区分。好,下面就是做图了,这个其实其实很简单了,就是说我们只要选中这个月份目标和辅助,辅助一、辅助二,而实际的销量就不需要 连为辅助一和辅助二,代表的就是我们实际的销量。好,我们对这个部分来做一个对接,塑形柱形图吧,然后我们这个图呢其实跟这有点类似了,但是呢大家可以看到主要就是这个目标值的这条线没有出来,而这条线要制作的话,我们要借助是组合图, 我们要更改图表类型,把它变成组合图,并且把目标纸设置的是一条直线,让它显示的就是一条横线,并且不需要去勾选自主标,因为他们的数量都是差不多的。然后对于辅助一也是一个堆积的,辅助二也是一个堆积的, 其实我们在预览这里已经可以看到形成我们想要的样式了,确定一下剩下的工作呢,其实就是一些美化,但是还有个特别重要的要点,就是大家可以看到吗?就是这条目标线啊,这里自动生成的时候呢,他是不能够覆盖到前面的,这样看起来呢就没那么美观,我们是希望他最好是 啊能够超出这个部分一点点,这样看起来呢就特别有有一种跟目标对比的一种感觉吗?好,这要怎么设定呢?其实是借助一个趋势性的,我们对这里要给他嗯添加一个趋势性,然后我们就去趋势限制做一个设定, 让他的就是前面往前走一点点,我们给他一个零点五,然后后面呢也让他走一点点,给他一个零点五。然后我们对这个趋势线呢,我们要让他跟我们这一条目标线,目标值的这个线呢长得一样的,我们这里是用的实线,这边也就用一条实线, 因为他默认的是一条虚线,我们给他一条实线,并且我们要把他的棒数呢跟这个他原本默认的一个棒数差不多,好像是两点五棒吧。好,我们这时候再看一下啊,要大一点,其实大家可以看到就基本上是一模一样的无缝对接,是吧?然后我们再把一些不不需要的 给他删掉,然后这里辅助衣服的话,大家可能要给他更改一下名称,比如说这里是一些目标纸啊,然后这个超出部分啊,对吧?然后再进行一些其他的美化,让他看起来就更加的直观。那么以上就是这个图形的一个制作的小技巧了, 大家可以看到随着数据的刷新,我们的这个职业是发生一些变化的,那么整体就看起来非常的直观,希望喜欢的小朋友跟着做起来吧,多多点赞收藏并关注哦,谢谢!

之前大师姐有跟大家分享过这一个干特土,那很多同学都说这个干特土太难了,让师姐做一个简单一点的完成进度的图, 那今天师姐就来教大家做这一个完成进度的条形图,这个图很简单啊,首先我们添加数据条到完成进度,打开,开始选卡,在条线格式,点开数据条,选择一个渐变填充的数据条,然后 在管理规则这里再编辑一下规则,选择一下跟我们的主题相同的颜色, 直接确定,那我们的数据条就完成了。那接下来我们就框选项目,完成进度 以及目标这三列的数据,然后再插入图表里面,找到条形图的促状条形图,点击插入,那这个图表跟我们最终得到一个图表是有点区别的,我们就是要进行一个优化,首先我们把多余的内容给去掉, 然后我们的横坐标轴可以看到他的一个数值偏大,那么可以点击右键设置图表格式, 在坐标轴选项这个位置找到坐标轴选项,把它最大值改成一, 这样我们的条形图就填充满整一个表格,然后把他的图例以及横坐标 标轴都去掉,可以看到图表中的重作标轴和表格的 数据项目是颠倒的,那我们选中中标轴之后,就到右侧的左边角选项,勾选逆序类别表和表格的项目顺序就一样了,这时候就可以把我们的图表的正中标删除掉,然后我们选择图表当中的条形 到右侧的系列选项,把他的系列重叠修改为百分之百,这时两条条形图就合并在一起了,然后再把间隙宽度调小, 他尽量的跟我们的每一行项目的大小相适应。接下来我们到右侧的系列选, 想找到目标系列, 在填充颜色这里修改成无填充边框改成实线,并且把边框的颜色修改成跟主题相符的颜色,接下来调整系列为 完成进度系列,然后咱们把填充颜色改为渐变填充,接下来再把它的数据标签调出来。 好的,一个简单的完成进度条形图就完成了,有疑问记得留言给大师剪哦!

大家好,今天来介绍一个简单实用的项目进度图,我们来看一下这个图表。这边横坐标是一个箭头,表示时间无限的往前延伸,上面这些黑点表示我们的时间节点计划完成时间,下面的绿色和红色表示我们的时期完成时间。 当这个绿点和黑点处于同一条直线上时,表示我们这个项目是正常完成的,准时完成的。当这个绿点在这个黑点的前面,表示这个项目我们是提前完成的, 如果出现了红点,就说明这个项目我们是延迟完成的。这个图表适合项目节点比较少啊,我们可以一目了然的看出这个项目的进度。看到绿的我们就很放心了啊,他是准时完成的,那看到红的我们就要提高警惕了。好,具体 怎么样做这个图表呢?跟我一起来操作吧。首先我们把数据复制到一个新的工作表里, 首先我们需要添加一些辅助行,这个辅助行叫做正向坐标, 第二个辅助行叫做不想坐标,第三个辅助行叫做实际大于计划, 第四个叫做实际小于等于计划。正向坐标。这里我们全部输入一负向,这里我们全部输入负一,实际大于计划。这里我们需要一个判断语句,等于一。如果说如果说实际大于 计划,那我们就显示实际时间,不然就显示 na。 错误指。为什么要显示成错误指呢? 因为错误值在图标里是不显示的。同样实际小于等于计划,我们也要用 e 府与去判断等于 e, 如果说实际时间小于等于计划时间,我们就显示实际时间,不然就显示 na。 好了,这两行我们需要显示成日期格式, ctrl 加一自定义格式改成 m 杠 d。 好,这两行我们显示成正常的常规格式数字。 好了,数据我们就做好了,接下来我们来做图表,我们再来看一下这个图表,我们发现啊,这个 图是由点构成的,那是不是我们就用散点图做的呢?对,没错,是散点图,那我们要做几次散点图呢?有三种颜色,那是不是要添加三次散点图啊?对, ok, 我们开始做啊,首先插入一个空的散点图,点击插入 这里选择散点图,右击鼠标选择数据,我们点击添加系列名称,这里我们选择计划时间 b 五单元格 x 九,这里我们选择这个 c 五到 h 五单元格 y 轴系列,我们选择正向坐标 c 七到 h 七,点击 确定确定。哎,你看这些点是不是已经出来了。好,我们再添加第二个点,也就是实际大于计划的点,操作方法一样,右击鼠标 选择数据,添加系列名称,这次叫实际大于计划。 同样这个 x 九选择对应的 c 九到 h 九单元格。 y 轴系列,我们要选择负向坐标,因为要和这个计划时间是对称反过来的,所以我们要选择负向坐标, 这里我们选择 c 八到 h 八单元格,然后点击确定确定。 哎,我发现是不是有个点跟这个恰好对称啊,他们对称的这个轴刚好在零这个位置。好,接下来我们添加实际小于等于计划的数据,右击鼠标选择数据, 添加系列名称,选择实际小于等于计划,也就是 b 十单元格 x 九,选择 c 十到 h 十单元格 y 轴,同样我要选择负向坐标轴, 点击确定,哎,现在就有这个样子了,对吧?好,我们把不需要的这些元素都删掉,网格线删掉,然后做标准,我们 可以删掉 这个坐标轴的标签,我们可以让他不显示,选中这个坐标轴,右击鼠标设置坐标轴格式,这里有个标签,我们选择无,哎,这样就只有一条线了, 然后我们把这个图表压缩一下,好像这样就可以了啊,现在我们这边只是一条直线,它不是一个箭头,我们要把它变成箭头。选中这个坐标轴,右击鼠标设置坐标轴格式,选择这个小油漆筒填充与线条, 然后我们选择这个线条,线条里面我们可以选择这条直线的这个首尾的类型,那开始箭头类型,我们选择这个圆的点 结束的类型,我们选择一个箭头结尾的,这个箭头的粗细我们可以选大一点啊,让他大一点。这个线条的宽度,我们可以把它调宽一点,把调宽一点。 好,这样就可以了,大家可以根据自己的喜好,然后来挑着颜色啊,各方面的设置都可以在这里设置,这里我就不做具体的讲解了。接着我们再回到这个图里来看一下这里每个点, 然后到这个 x 轴这里他都有连接一个虚线,这个虚线是什么呢?他是我们的误差线,误差线怎么添加呢?我们需要一个一个添加,选择这个计划时间,也就是蓝色的点, 点击这旁边的加号,里面有误差线,我们勾选一下,勾选好之后我们发现啊,这个误差 是横着的,没关系啊,我们继续到这边选,然后有一个更多选项,在这个格式选项卡里面, 这里我们可以选择误差线,看这边有个计划时间 x 误差线和计划时间 y 误差线,那我们不需要 x 误差线, x 是横向的,我们选中他,按底类的减,删掉 x 的误差线,删掉了,那 y 的误差线呢?选中他, 我们选择无线端,因为这个计划时间的这个线啊需要往下走,所以我们选择复片查,然后点击自定义 这边这个指定值,这里他默认就是一,哎,我们就是一了,因为我们刚好这个距离是一嘛,然后点击确定好了,添加好了, 接着我们添加这个实际小于等于计划的这个灰色点,灰色点的误差线,相同的方法,选中这个点,选择误差线,同样把 x 误差线删掉,然后去选择 y 误差线, 右键设置误差栏格式,这个时候我们这个误差线是要往上延伸的,所以选择正偏差, 选择正偏差,正偏差自定义指定指,他已经是一了,所以我们就直接默认就可以了。 ok, 好了,最后还有一个这个红色的点,是吧?这是第三个系列,实际大于计划的,选中他,点击误插线 更多选项。这个时候我们看啊,这个误差线实际大于计划的 x 误差线,我们要把它删掉, 实际大于计划的外物插线,选中,选择无线端,同样也是正偏差, 误差量自定义,这样就可以了。哎,我发现这边是不是有个小横线啊?这个就是线端,刚才这个线端我忘了把它给去掉了,选中一下,然后在这边点击无线端, 然后就可以看到了,这样我们这个进度图的雏形就出来了,接下来就是需要进行进一步的美化, 首先这个颜色上面我们可以让它变成黑色形状,填充填成黑色形状轮廓五,那这个呢? 灰色的这个啊,它是实际小于等于计划的,也就是说我们要把它变成绿色形状轮廓,无,这边就本身就是橙色了,我们就不变了, 还要把这个线变成虚线,这个很简单啊,我们选中他在这个小油气筒这里这个短画线类型,我们可以选择这种虚线,哎,他就变了,然后颜色我们再可以调浅一点, 这样就可以了,那这里其他的我就不做具体的演示了,接下来我们需要添加数据标签,那数据标签我们举一个例子就好了,比如说黑色的这里我选中这个点, 右击鼠标添加数据标签,那添过来之后,它是一个这个正向坐标的这个标签,我们把它更改一下,选中 标签,右击鼠标设置数据标签格式,选择单元格中的值,然后我们选择这个项目的这个节点名称, 然后点击确定,这个时候你看他还是显示这个正向坐标轴的纸,这里 y 纸,我们不要选择 x 纸,勾选 x 纸, 然后这个分隔符这里我们选择新闻本行,这样他就可以换行显示位置呢,我们是靠上 同样把这个字体变小一点, 哎,这样就显示好了,哎,这就是我们标签制作的方法, ok, 基本的关键点就是这些了啊,其他倒没有什么了,我们再来看一下其他就是一些美化了,这里我 就不做细讲了,大家可以自己尝试手动去做一个,如果有一些比较简单的这种金图图,用这种方法来展示,会让人耳目一新。今天就分享到这里,非常感谢大家的观看,我们再见。
